Фундамент из блоков 20х20х40 своими руками видео: Постройка фундамента из блоков 20х20х40 своими руками по шагам, схемы, видео инструкция

Содержание

Постройка фундамента из блоков 20х20х40 своими руками по шагам, схемы, видео инструкция

Использование блоков для постройки фундамента позволяет провести работы быстро и качественно. В частном строительстве с этой целью приобретаются изделия с размером 20х20х40 см, ровными стенками и весом не более 32 кг. Кладку из таких блоков проще всего выполнить самому, в привлечении подъемной спецтехники нет необходимости. Технология возведения простая на всех этапах: от составления чертежа до сборки достаточно придерживаться несложных правил. Надежность фундамента напрямую зависит от качества стройматериалов.

Оглавление:

Преимущества и разновидности
Инструкция по строительству основания
Полезные рекомендации

Особенности и достоинства блоков 20х20х40

Отличительной характеристикой этих кладочных изделий является размер: длина в два раза больше равных ширины и высоты. Для фундаментных работ применяются исключительно полнотелые бетонные блоки с плотностью не менее 1500 кг/м3. Важную роль играет материал: варианты с твердым фракционным наполнителем выдерживают повышенные нагрузки, пустотные, керамзитовые или ячеистые для возведения несущего основания не подходят, но могут использоваться в качестве утеплителя внутренних подвальных или цокольных стен. При необходимости прокладки сложных коммуникаций целесообразно сделать фундамент из ФБВ (с вырезом).

Преимущества блочного основания

К плюсам бетонных блоков 20х20х40 относят:

Простую технологию кладки. Нет необходимости в опалубке, изделия с таким размером проще выровнять, ошибки практически исключены.
Меньшую зависимость от погодных условий: сборку фундамента из бетонных блоков желательно провести при плюсовой температуре, но нет необходимости в уплотнении раствора, подогреве при резком похолодании или постоянном увлажнении залитого монолита в жаркую погоду.
Повышенную прочность и долговечность основания.
Доступную стоимость блоков для фундамента, низкие затраты на монтаж.
Высокую точность геометрических форм, что в свою очередь сводит к минимуму расход кладочного раствора и упрощает процесс гидроизоляции и отделки.
Экологичность и соответствие санитарным нормам.

Следует учесть, что указанные достоинства проявляются лишь при приобретении фундаментных блоков высокого качества. Стеновые или пустотелые изделия подходят лишь для щитовых времянок, специалисты их покупать не советуют.

Рекомендуемые типы фундамента

Из блоков с размером 20х20х40 проще всего сделать основание ленточного или столбчатого типа. Первый вариант выбирается при строительстве фундамента для домов с высокой несущей способностью, и в свою очередь может иметь мелкозаглубленное (для построек из дерева) и заглубленное (для кирпичных и каменных зданий) исполнение.

Второй тип (столбчатый) выбирается чаще всего, он оптимален для легких малоэтажных объектов на глубокопромерзающих, но малоподвижных грунтах. Рекомендуемая глубина заложения опор варьируется от 1,5 до 3 м, следует помнить, что подпольное пространство в таких домах отсутствует и цокольная часть требует дополнительной отделки.

Руководство по возведению фундамента из блоков своими руками

Пошаговая инструкция по строительству столбчатого основания включает следующие этапы:

Составление чертежа с учетом размещения квадратных опор размером 40×40 см (два блока, уложенных рядом) по углам и периметру несущих стен с шагом не менее 2 м.
Разметка участка согласно схеме, земляные работы. Глубина закладки выше расчетной как минимум на 30-40 см (для засыпки подушки).
Засыпание и трамбовка 10 см гравия и не менее 15 песка, для упрощения процесса подушку советуют поливать.
Размещение опорных площадок (рекомендуемый этап). Для снижения воздействия грунтовых вод на фундаментные блоки многие подкладывают под низ рубероид, сложенный полиэтилен или тротуарную плитку. Но опытные строители советуют сделать армированные площадки из тощего бетона размером 60×60 см и высотой около 50-70. Это усложняет процесс, но снижает расход блоков и придает зданию устойчивость, при строительстве стен из тяжелых материалов этот этап становится обязательным.
Кладка блоков 20х20х40: по две штуки на ряд с перехлестом на цементный раствор. Пропорции кладочной смеси зависят от параметров грунта, при риске подтапливания вяжущее смешивается с песком в соотношении 1:2, в обычных условиях – 1:3. На этом этапе крайне важно достичь одинакового расположения всех опор, от этого зависит надежность столбчатого фундамента. Проще это сделать с помощью веревок и водяного уровня.
Гидроизоляция верхнего участка основания.
Организация ростверка: обвязка брусом или швеллером. На большой вес блоки 20х20х40 не рассчитаны, по этой причине они не подходят для заливки бетонного ростверка.

Важно помнить, что сборный столбчатый фундамент подходит исключительно при строительстве легких построек на устойчивых грунтах. На сильно плывущих лучше выбрать другой тип основания. Пошаговая инструкция для возведения ленточных сборных фундаментов во многом совпадает с указанной выше, отличия касаются земляных работ (роется сплошная траншея, а не прямоугольные участки), также немного изменяется технология кладки. В частности:

Монтаж фундаментных блоков начинают с угла или участков пересечения соседних несущих стен согласно схеме. Разметку следует сделать заранее, отклонения по диагонали или периметру не должны превышать 20 мм. Уровень нижнего ряда проверяется с особенной тщательностью.
При строительстве фундамента для тяжеловесных зданий ряды дополнительно армируются: в межкладочные швы укладывается металлическая сетка.

Блоки размещаются с обязательным смещением на 1/2, по аналогии с кирпичной кладкой. Образование сплошного вертикального шва между стыками является недопустимым.
Усиливаются требования к гидроизоляционной защите, фундамент из блоков сверху покрывают как минимум двумя слоями рулонных материалов, на участках с риском подтапливания имеет смысл обмазать цокольные стены битумом.
Организовывается отмостка по периметру основания.
В ленточном фундаменте из блоков по аналогии с монолитными конструкциями заранее продумываются и организовываются отверстия для прокладки водопроводных и канализационных труб и других коммуникаций. Сверлить и пробивать уже уложенные стены крайне не советуется.

Нюансы технологии, общие рекомендации

Главное требование – сделать перевязку блоков правильно, что означает изменение схемы кладки на 90° в каждом следующем ряду при строительстве столбчатого фундамента или смещение наполовину при возведении ленты. Избежать многих ошибок поможет расчет параметров основания и необходимого количества материала, что подразумевает предварительный анализ состояния грунта (а не в процессе копания траншей, как делают многие дачники). Применяются изделия от одного производителя, с одинаковыми характеристиками.

Технология строительства фундамента из таких блоков относится к безопалубочным, что позволяет значительно сократить сроки выполнения работ.

Но при слишком высоких столбцах целесообразно использовать подпорки (опоры, аналогичные поддерживающим щиты). Это позволит исключить риск произвольного смещения фундаментных конструкций в процессе застывания свежего раствора. Некоторые застройщики утверждают, что сцепление кладочными смесями является необязательным, и что столбы или ленты из блоков будут надежно стоять под действием собственного веса, но на практике это допустимо лишь при возведении времянок.

В целях экономии можно сделать фундаментные блоки своими руками. Раствор смешивают из портландцемента, кварцевого песка и гранитного щебня в пропорции 1:3,5:2,5, заливают в формы размером 20х20х40, где он выдерживается не менее 3 дней. Но такой способ занимает много времени, достичь заводского качества сложно. Изготовленные своими силами блоки пригодны к кладке не ранее чем через 3 недели после вынимания из форм.

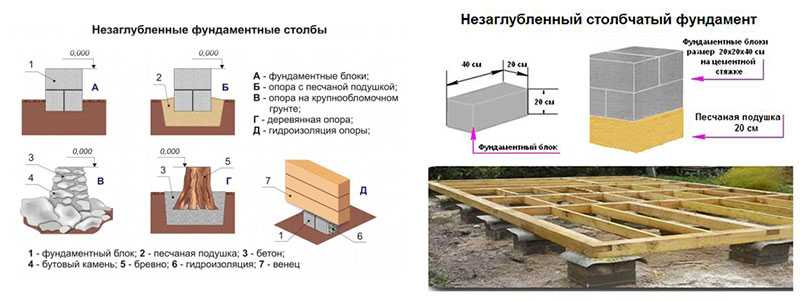

Столбчатый фундамент из блоков 20х20х40 своими руками: пошаговая инструкция

Главная » Фундамент

Для каркасного или деревянного строения самым рациональным фундаментом считается столбчатый. Главное преимущество устройства опоры для сооружения в виде столбов  простота технологии и минимум подготовительных земляных работ. К наиболее распространённым и достаточно надёжным материалам для устройства столбов фундамента относятся мелкоштучные полнотелые бетонные блоки. Возвести столбчатый фундамент из блоков 20Х20Х40 см своими руками можно быстро, технология доступна для непрофессионального исполнения.

Важным фактором в пользу применения блоков для фундамента можно считать стоимость: цена одного качественного изделия не превышает 50 р.

Блоки для столбов фундамента: основные требования

Главными критериями самостоятельного возведения дома или другой постройки считается доступность понимания процессов строительства, а также возможность применения простых, нетяжёлых и малогабаритных материалов. Стеновые блоки из монолитного бетона наиболее соответствующий таким пожеланиям материал для устройства фундаментов при соблюдении условий:

оптимальные размеры: 400 мм длина, по 200 мм ширина и высота;
геометрическая форма — правильный параллелепипед с точным соблюдением углов и размеров;
монолитный бетонный блок должен весить в пределах 35 кг\шт. ;
структура бетона может быть шероховатой, но ровной, без сколов, наростов, трещин и выбоин;
пустоты в блоках для фундамента недопустимы;
бетон должен набрать прочность не менее 70% от проектной, то есть пролежать от изготовления до использования не менее 28 суток для набора естественной прочности;
простая проверка качества и прочности: при лёгком ударе по блоку молотком он отскакивает, а при падении с высоты 1м на грунт блок не получает повреждений.

План и разбивка строения на участке

Разбивка строения на местности для устройства фундаментов по правилам должна производиться по осям здания. Но на практике легче устроить выноски размеров строения по внешнему периметру. Не стоит производить планировку «на глаз» или рисуя контур здания на земле с применением для углов теоремы Пифагора.

Привлечение специалиста или аренда геодезических приборов, теодолита, нивелира, дальномера и подобных, обойдётся недорого, но убережёт от неприятностей и дополнительных затрат при строительстве.

Разметка фундамента

Разметку мест расположения столбов фундамента рекомендуется производить по общепринятым усреднённым нормам и правилам:

фундаменты — столбы по углам здания обязательны;
дополнительные столбы устанавливаются в местах примыканий стен, перегородок;
оптимальное расстояние между столбами 2 — 2,5 м, максимальное — 3 м, минимальное — 1,5 м.

Обособленные фундаменты

Для террас, веранд и других пристроек возводятся отдельные фундаменты, в последствии они не связываются ростверком в единую конструкцию. Это обусловлено различиями в эксплуатации основного строения и пристроек, а значит и разными нагрузками на фундаменты.

Отдельно от общей системы фундаментов устраиваются столбы под устройство печей или других подобных конструкций.

Устройство столбчатых фундаментов

Примерная пошаговая инструкция по производству фундаментных работ:

При разбивке здания на местности по внешней проекции натягиваются разметочные шнуры.
По всему периметру сооружения следует снять слой растительного грунта толщиной 15-20 см и шириной 50-60 см со смещением на внешнюю сторону здания. Это необходимо для последующего устройства забирки цоколя.
Места расположения фундаментных столбов отмечаются колышками по центру согласно заранее составленного эскизного плана разбивки.
Глубина выемки грунта для устройства мелкозаглублённых фундаментов составляет обычно не более 40 см.
При глубоких фундаментах (например: ниже глубины промерзания) применение блоков нерационально из-за возникающих трудностей в укладке блоков и возрастающем объёме земляных работ для облегчения качественного монтажа.
Грунт, по возможности, вынимается на площади, минимально превышающей размеры сечения столба. Обычно столбчатый фундамент устраивается квадратным с размером каждой стороны 40 см.
Нижняя отметка каждой ямы должна быть единой для всех столбов, проверка отметки проводится с помощью нивелира или другими способами.
Подготовка или подушка под блоки обычно устраивается из песчано-гравийной смеси. Возможно применение только песчаной подсыпки.
Уплотнение подстилающего слоя производится с помощью ручной трамбовки, изготовленной из бревна. Песчаный слой неплохо уплотняется простой заливкой избыточного количества воды.
Первый (нижний) ряд из двух блоков укладывается непосредственно на песчано-гравийную подушку либо на выравнивающий слой из цементно-песчаного кладочного раствора.
Промежуток между блоками заполняется раствором толщиной около 1 см.
Уложенный ряд блоков накрывается раствором и на него укладывается перпендикулярно перекрывающий следующий ряд.
Аналогично с перекрытием укладываются все ряды до нужной отметки.
Цементно-песчаный раствор приготавливается из расчёта на 1 часть цемента М400-500 три части просеянного песка. Вода добавляется в количестве, необходимом для создания пластичной густой консистенции раствора.
Проверяется верхняя отметка столбов. Она должна быть одинакова для всей системы. При необходимости возможно добавление выравнивающих слоёв из раствора, в отдельных случаях верхний ряд может быть выложен из красного полнотелого кирпича.
В шов верхнего ряда иногда вставляется анкерный болт для последующего крепления деревянной обвязки
Последним этапом считается устройство укрывающей верхний ряд гидроизоляции из рубероида на битумной мастике.

Видео: Каркасный дом на блоках своими руками

4 310 views

Понравилась статья? Поделиться с друзьями:

Ремонт столбчатого фундамента своими руками. Основные особенности и процесс ремонта столбчатого фундамента

Как известно, фундамент должен быть самой прочной частью любого строения. Соответственно, строители делают все возможное, чтобы основа любой конструкции была максимально прочной, вне зависимости от того, какой у нас грунт и все остальные условия.

К сожалению, практика показывает, что практически любой фундамент, какой бы ни была прочность по прочности, через некоторое время теряет свою прочность, либо приходит в аварийное состояние. При обнаружении хотя бы небольших проблем необходимо немедленно начинать действовать, чтобы ситуация не усугублялась. При глубоком анализе можно установить, что на самом деле повреждения или деформации фундамента намного серьезнее, чем предполагалось.

Особое внимание следует уделить состоянию столбчатого фундамента. Зачастую на это основание действуют просто колоссальные нагрузки, что может отразиться на качестве фундамента. Если конструкция уже эксплуатируется пару десятков лет, то ремонт просто необходим, даже если признаков ослабления фундамента обнаружено не было. Далее разберем, какие именно признаки ослабления фундамента чаще всего встречаются на практике, а также рассмотрим пути решения основных проблем.

Особенности столбчатого фундамента

Стоит знать, что фундамент чаще всего используется для возведения небольших сооружений. Будет настолько много, что этот тип фундамента отличается простотой и надежностью, но это только в том случае, если наша конструкция имеет относительно небольшую массу. Чаще всего такая основа встречается при строительстве небольших деревянных частных домов, беседок и других сооружений. Несмотря на то, что вышеперечисленные постройки часто оказываются не самыми ответственными проектами, основа все же должна обладать высоким качеством и отличной прочностью.

Также нужно понимать, что долговечность столбчатого фундамента напрямую зависит от основы конструкции фундамента. Если в этом процессе были какие-то неточности, то постепенно все ошибки дадут о себе знать. Даже если вся работа прошла без малейших ошибок, постепенно проблемы все равно будут проявляться. Это говорит о том, что причин, из-за которых фундамент постепенно ослабевает, очень много. Например, это могут быть грунтовые воды или слишком высокая нагрузка на основание.

Признаки ослабления столбчатого фундамента

Трещины на стенах. Эта особенность говорит о том, что столбчатый фундамент постепенно деформируется, и если вовремя не провести весь комплекс ремонтных работ, то трещины будут только увеличиваться. Соответственно, начинать действовать нужно при появлении первых трещин, иначе потом на ремонт фундамента придется потратить слишком большие деньги. На начальном этапе ослабления возможно потребуются лишь небольшие ремонтные работы, которые не будут слишком дорогими.
Ограждения окон и дверей. Опять же, эта неприятность связана с тем, что фундамент постепенно начинает деформироваться под тяжестью самой конструкции. Соответственно, при обнаружении хотя бы минимальных заеданий нужно действовать быстро, так как это обязательно произойдет в тот день, когда двери или окна вообще нельзя будет открыть.
Диапазон нижнего венца. Это тоже распространенное явление, из-за которого возникает масса проблем. Необходимо следить за тем, чтобы состояние фундамента всегда было приемлемым.

Есть еще немало признаков, которые могут совпадать со многими другими явлениями, но при малейших подозрениях необходимо реагировать и проводить ремонтные работы. По возможности следует полностью заменить фундамент, а это чаще всего огромные деньги. Если фундамент начал терять свою прочность, то через какое-то время он все равно будет непродуманным, даже если ремонтные мероприятия проводились регулярно.

Причины ослабления фундамента

Стареющие материалы. Не секрет, что постепенно прочность материалов снижается. Это касается составляющих столбчатого фундамента. Соответственно, есть 100% вероятность того, что через определенное время основание выйдет из строя из-за низкой прочности материалов.
Повышенная нагрузка на базу. Часто получается, что хозяева делают различные пристройки к строению, и постепенно увеличивается нагрузка на фундамент. Если нагрузка слишком велика (не соответствует характеристикам основания), фундамент будет деформироваться, пока не будет произведено его усиление. Таким образом, после проведения больших строительных работ необходимо усилить фундамент. Кроме того, если внутри конструкции установлено слишком тяжелое оборудование, это также может негативно сказаться на состоянии основания.
Уровень грунтовых вод. В течение определенного периода времени уровень грунтовых вод может существенно колебаться. Соответственно, грунтовые воды негативно воздействуют на основание, особенно при отсутствии гидроизоляции. Чтобы таких проблем можно было избежать, нужно обратиться в соответствующие службы фонда, которые проведут анализ грунта. Если установлены сведения об угрозе высокого уровня грунтовых вод, следует либо произвести качественную гидроизоляцию, либо вообще не строить на представленном участке.
Переместить территорию. Опять же, как было сказано в последнем пункте, необходимо провести анализ грунта, так как из-за подвижки фундамент может значительно деформироваться. В некоторых случаях при строительстве необходимо просто увеличить прочность фундамента, и тогда подвижки не будут нести никакой угрозы. Кроме того, верным решением будет отказ от проведения строительных работ на проблемном участке.

Еще раз стоит отметить, что перед любыми строительными работами следует обращаться к специалистам, которые проведут полный анализ существующей ситуации на объекте. К сожалению, проблемы могут быть самого разнообразного характера, поэтому лучше заранее знать каждому, что у него нет серьезных проблем. Специалисты должны проверить глубину промерзания грунта, его плотность, а также глубину и объем залегания грунтовых вод. Это самые основные параметры, которые не начинают строить.

Процесс ремонта столбчатого фундамента

В первую очередь нужно знать, что для полноценного ремонта фундамента необходимо сделать приподнятие дома над цоколем. Сделать это можно с помощью грузоподъемного крана, но при этом следует максимально предопределить конструкцию, чтобы ее подъем был максимально простым. Если в помещении есть большая печь, которая не установлена на отдельном фундаменте, ее следует разобрать и перевезти в безопасное место.

Вместо крана можно использовать масляный или механический домкрат. Их установка базируется на специально подготовленных платформах. Готовые металлические листы.

Нижний венец необходимо надежно укрепить, а также защитить от значительных деформаций. В качестве защиты можно использовать металлическую пластину, которая, как и в прошлом случае, уменьшит деформации.
Во избежание риска разрушения необходимо использовать длинные доски, которые прибиваются вертикально в каждое бревно (если конструкция деревянная). Такое решение значительно усилит конструкцию.

Часто ремонтные работы проводятся по причине рубки венцов бревенчатого дома. Причина может заключаться в том, что постепенно гидроизоляция (если она была) пришла в негодность. В таких условиях древесина начинает гнить, появляются маты и трещины. Соответственно, необходимо вовремя заменять гидроизоляцию.

Опять же, необходимо поднять конструкцию на определенный уровень, чтобы можно было примерно оценить существующую ситуацию.
Если гидроизоляция действительно в плачевном состоянии, ее следует заменить. При этом следует произвести визуальный анализ состояния нижних венцов. Очень часто оказывается, что они подвержены гниению, поэтому непригодные для эксплуатации бревна нуждаются в замене.
Обработка дерева антисептическими средствами не повредит. Конечно, при полноценном контакте с водой древесина все равно будет непригодна, но зачастую антисептики сохраняют приемлемое состояние даже в достаточно жестких условиях.
Ruberoid. Он должен быть равномерно расположен по всей поверхности, чтобы ни одна капля не задела деревянные элементы конструкции. Этот процесс должен быть максимально ответственным, так как ошибиться на самом деле легко.

В том случае, если проблемы с брусовым фундаментом связаны с наклоном столба (или нескольких столбов), нужно действовать оперативно. Эта проблема, как уже было сказано, связана с движением грунтов. Речь идет о кучковании грунта, что негативно сказывается на ситуации, связанной со столбчатыми опорами. В такой ситуации самым верным вариантом будет полная замена деформированных стоек. Многие специалисты советуют заменить обычные бетонные столбы на налимовые сваи. Они гораздо прочнее, а также устойчивы на самых разных типах грунтов. Процесс установки свай Burbinal выглядит следующим образом:

Опять же, необходимо поднять конструкцию на определенную высоту, после чего она надежно фиксируется.
Далее происходит по всему периметру основания, чтобы можно было легко убрать все имеющиеся столбы. В такой ситуации нужно всю работу проводить быстро и аккуратно, так как здесь у нас повышенная опасность. Все ямы под столбы нужно углубить еще больше, причем, где то на 30-50 см.
На вышеуказанном уровне оборудована опорная площадка для свай. Чаще всего площадь такого участка должна быть 40х40 см.
В выкопанную яму необходимо засыпать небольшой слой песка (около 15 см). Этот слой нужно максимально сильно утрамбовать, а затем погрузить трубу и залить в нее определенное количество бетона.
Сразу после того, как бетон начнет схватываться, необходимо устроить внутри трубы определенное количество арматуры (все зависит от объема бетона и общестроительных масштабов), после чего в трубу заливается бетон. Готовую сваю необходимо установить таким образом, чтобы не было ни малейшего отклонения от вертикальности. Сделать это непросто, но все же надо постараться.

К сожалению, очень часто оказывается, что строительные весы слишком велики, поэтому приходится делать ставку на помощь соответствующих служб. С чем-то справиться, с чем-то вряд ли получится, а уж тем более без специализированного оборудования.

Другие решения для решения проблем

Как мы уже говорили, довольно часто случаются ситуации, при которых состояние столбчатого фундамента слишком печально. Соответственно, если после тщательного анализа было установлено, что фундамент на грани разрушения проводить не стоит, так как здесь лучшим решением будет полная замена. Однако такой процесс требует много времени, сил и денег, поэтому мы будем уверены, что фундамент прослужит еще много лет.

Многие люди, ранее сталкивавшиеся с ремонтом фундамента, прекрасно знают, чем может обернуться старшее отношение к состоянию фундамента.
