Фундамент из бутового камня своими руками: Фундамент из камня своими руками

Фундамент из камня своими руками

До настоящего времени сохранились стены и фундаменты многих зданий из дикого камня. Сегодня в строительстве фундаментов прочное место занял сборный или монолитный бетон, но местные традиции или возможность приобрести строительный материал по низкой цене побуждают хозяев возводить фундамент из камня. Чтобы ни стало причиной выбора, необходимо знать все тонкости работы с диким камнем для достижения хорошего результата прочности и надежности основания дома.

Немного о камне

Свойства камня

Природа создала удивительный строительный материал, отличающийся долговечностью и прочностью. Камень используют для возведения фундаментов, стен, барбекю и в ландшафтном дизайне. Больших размеров природные каменные глыбы разрезают специальными машинами на равные части и используют для облицовки. Из природного камня можно вымостить на участке красивые садовые дорожки, облицевать забор, создать красивые альпийские горки.

Основные свойства камня:

• Прочность — разбить натуральный камень не так просто.
• Экологичность — материал создается природой без какого-либо вмешательства человека.
• Высокий показатель устойчивости к разным воздействиям химического и климатического характера.
• Эстетичность — камень бывает разного цвета, а на его гранях природа создает удивительной красоты рисунки. Используя эти качества, можно создавать целые композиции, отличающиеся своей первозданной красотой.
• Долговечность — каменные строения могут стоять века.

Для строительных работ пригоден не любой камень. Материал расслаивающихся и мягких пород не подходит для возведения прочных строений и укладки фундамента.

Обратите внимание! Для устройства основания используют неправильной формы обломки прочных горных пород, называемых бутовым камнем.

Чтобы фундамент из камня получился надежным и крепким, а работать было легче, выбирают камни плоской формы. Большие глыбы горной породы раскалывают на месте строительства или обтесывают.

Преимущества и недостатки

Клумба из остатков камня

Преимущества устройства фундаментов из камня:

• Высокий показатель прочности позволяет строить здания, отличающиеся длительностью эксплуатации.
• Природный материал характеризуется высоким уровнем устойчивости к воздействию грунтовых разрушительных вод.
• Для каменного фундамента не страшны никакие перепады температуры воздуха.
• Возможность заменять дорогостоящие конструкции фундамента из железобетона на строительный материал более низкого ценового уровня.

Преимущества и недостатки каменных фундаментов

Недостатки каменных фундаментов:

• Высокие трудовые затраты.
• Необходимость возводить массивные конструкции, чтобы они могли выдержать большую нагрузку. При этом для такой же нагрузки нужны бетонные конструкции меньшего размера.
• Большой расход строительного материала и труда при строительстве столбчатого фундамента.

Порядок строительства

Схема фундамента из бутового камня

Шаг №1. Подготовка котлована под фундамент. Когда проект здания готов и получены все согласования на строительство, можно приступить к подготовке строительной площадки. Завозим в нужном количестве бутовый камень и другие строительные материалы. Приготовьте все необходимые инструменты. Поставьте разметку по проекту и выройте котлован. Глубина котлована должна быть ниже уровня промерзания почвы.

Шаг №2. Установка опалубки. Если грунт сухой и прочный, опалубку можно не ставить, а бутовый камень укладывать прямо в траншею. При осыпающемся грунте ставится обычная опалубка или используются листовые, рулонные материалы.

Обратите внимание! Вентиляционные и коммуникационные отверстия предусматриваются до начала закладки бутового камня.

Готовый фундамент из камня сверлить очень трудно.

Траншея, заполненная бутом

Шаг №3. Кладка бутового камня. Днище траншеи следует засыпать 25 см слоем песка, утрамбовать и приступить к кладке первого слоя камня. Для этого выбирают самые большие камни и с силой укладывают их на песок, чтобы они легли прочно и не двигались. Если глубина фундамента 50 см, то его ширина должна быть от 65 см до 70 см.

Обратите внимание! Перед закладкой камня в фундамент его обязательно нужно вымочить. Впитав в себя воду, бутовый камень очистится от мелких осыпающихся частиц и будет лучше сцепляться с цементом. Сначала намочить, а потом дать немного обсохнуть.

Камень тщательно подбирают по форме, выкладывая первый ряд и углы последующих. Если нет бутового камня нужной формы, нужно обтесать более близкий по форме кусок зубилом и кувалдой. Пустые места между большими глыбами заполняют мелкими фракциями, образованными после обтесывания.

Уложенный ряд заливают жидким раствором цемента, а затем кладут песчано-цементный раствор. К кладке следующего ряда приступают соблюдая перевязку.

Обратите внимание! При использовании для стен здания бетонных блоков, кирпича верхняя часть фундамента должна быть армированной. Для этого в фундамент из камня ложится арматурная сетка и заливается раствором.

Фундамент из камня в современном строительстве

Шаг №4. Снятие опалубки. Когда фундамент из камня набрал прочность, наступило время разбирать опалубку. Между стенкой траншеи и каменным фундаментом остается пустое пространство. Его нужно засыпать мелкими кусками камня. Получится отличная водоотводящая прослойка.

Остатки камня можно использовать для создания красивой альпийской горки на приусадебном участке и мощения садовых тропинок.

Видео

О нюансах заложения бутового фундамента ниже:

Фото

Строительство из бутового камня

Разметка

Природный камень в строительстве ленточного фундамента

Бутовый фундамент

Как сделать бутовый фундамент своими руками – усиление основания из бутового камня

Главным компонентом бутового фундамента являются осколки скальной породы самых разных габаритов. Отдельные экземпляры, предназначенные для строительства, могут достигать размеров до полуметра по наибольшей из сторон и веса до 50 кг. Более громоздкие камни невозможно использовать без применения спецтехники, поэтому средние габариты камней, применяющиеся для возведения фундамента, колеблются в пределах 30-50 см.

Пример готового фундамента из бутового камня

Бутовый камень широко используется не только в строительстве различных сооружений, но и в качестве декоративного элемента.

Им отделывают стены и фасады зданий, выполняют альпийские горки и другие конструкции в ландшафтном дизайне.

Вернуться к оглавлению

Содержание материала

• 1 Каким бывает бутовый камень
• 2 Плюсы и минусы бутового фундамента
• 3 В каких случаях можно применять фундамент из бутового камня
• 4 Изготовление бутового фундамента
  • 4.1 Ленточный фундамент из бутового камня
  • 4.2 Технология укладки бута
  • 4.3 Требования к правильной укладке
  • 4.4 Изготовление ростверка

Каким бывает бутовый камень

Характеристики бутового камня достаточно разнообразны и каждая из них имеет свое влияние на его стоимость.

В первую очередь камень делится на виды – это может быть песчаник, известняк или доломит. Кроме того, различают и классы горных пород:

• Осадочные, возникшие под воздействием внешней среды;
• Метаморфические, образованные вследствие изменения структуры минералов под действием давления или температуры;
• Магматические, создавшиеся в результате кристаллизации или затвердевания магмы.

Но для строительства наибольшее значение имеет не столько состав и причина возникновения бутового камня, сколько его форма.

Существующие виды природного камня

Здесь также имеется своя классификация, основанная на происхождении материала:

• Чаще всего применяющийся промышленный бут производится на выработках по добыче щебня. Собственно сам камень и является сырьем для этого материала;
• Округлый бут образовывается в силу естественных причин, и принимает сглаженную форму благодаря воздействию внешних факторов, таких как вода или ветер. Чаще всего применяется при строительстве крупных промышленных объектов благодаря неправильной форме;
• Постелистый бут идеально подходит для частного строительства, в том числе и возведения фундаментов. Основной признак этого вида – как минимум две параллельных грани, позволяющие довольно просто уложить камень на раствор.

Имеет значение и место выработки, где добывается камень, так как в разных районах состав материала имеет свои особенности.

Вернуться к оглавлению

Плюсы и минусы бутового фундамента

Главным плюсом подобного типа фундамента является его очень высокая прочность и надежность независимо от породы, из которой он создан. В свою очередь это гарантирует и долговечность использования такого основания. Более того, при некачественной укладке, в случае если в некоторых местах раствор раскрошился, дефект без проблем можно устранить, при этом качество основания не пострадает.

Скальные породы менее остальных подвержены воздействию внешней среды, в том числе и влаги, благодаря чему фундаменту, а при правильно выполненной гидроизоляции и дому, подтопление совершено неопасно.

Бут не подвержен промерзанию, поэтому вполне можно сэкономить на теплоизоляции дома.

К тому же фундамент, выполненный из бутового камня, выглядит более чем презентабельно даже без финишной отделки.

Процесс постройки фундамента из бута

Сам бутовый камень – материал недорогой, увеличение стоимости, причем существенное, происходит за счет доставки материала к месту строительства. Поэтому в местности, расположенной рядом с выработкой его цена невелика. В этих районах бутовый камень является самым бюджетным вариантом для строительства.

Дополнительный расход вы понесете и при строительстве, если планируется привлечение наемных работников. Укладка бутового камня проводится только вручную, что на порядок увеличивает трудоемкость работы, а соответственно и ее стоимость.

Однако если время и силы позволяют, отстроить фундамент из бутового камня можно практически в одиночку.

Вернуться к оглавлению

В каких случаях можно применять фундамент из бутового камня

При всей своей привлекательности бутовый фундамент можно использовать не для всех типов строения. Проблема в том, что фундамент из бута довольно подвижен в сравнении с другими типами основания.

Он идеально подходит для очень тяжелых строений в 2-3 этажа, которые придавливают его своей массой. Также на нем неплохо стоят деревянные строения, которые достаточно устойчивы к нагрузкам на растяжение. Но если здание имеет бетонные или кирпичные стены, и их веса недостаточно, то такой дом прослужит недолго и вскоре покроется довольно обширными трещинами.

Есть свои требования и грунту, на котором планируется возведение фундамента:

1. Не рекомендуется использовать это вид фундамента на сильно пучинистых почвах.
2. В случае если перенести постройку на более подходящий участок невозможно, перед засыпкой песчаной подушки под фундамент грунт подвергают тщательной трамбовке.

3. Почва не должна проседать, так как вес у бутового фундамента столь же основателен, как и его надежность, поэтому не выбирайте участки, где преобладает торф, песок или глина.
4. Основание их бутового камня можно использовать на почвах с любой влажностью, при этом гидроизоляция выполняется только на уровне ростверка. Однако, при сильной водонасыщенной почве или при необходимости постройки здания с подвалом, требуется сделать качественную дренажную систему.

Для того чтобы определить характеристики грунта на участке и расположение подземных вод имеет смысл заказать геологические изыскания. На основании полученных результатов вы сможете определиться, подходит ли вам фундамент из бутового камня, а также рассчитать его параметры, такие как глубина и ширина основания.

Процедура заливки бетоном фундамента из бутового камня

Вернуться к оглавлению

Изготовление бутового фундамента

Стоит сразу оговориться, что в основном из бута изготавливают ленточный фундамент. Дело в том, что создание столбчатого основания – процесс достаточно сложный и трудоемкий, поэтому используется такое основание достаточно редко.

В ряде случаев используют столбчато-ленточный фундамент, когда грунт под застройкой имеет сложные характеристики. Основная сложность в изготовлении этих двух типов фундамента в том, что для того чтобы подобрать подходящий камень, порой приходится перебирать десятки экземпляров, вес которых достаточно ощутимый.

Ленточный фундамент из бутового камня

Изготовление этого типа основания очень похоже на заливку монолитного фундамента, однако, имеет свои особенности:

В первую очередь прорывается система траншей под основание с заглублением ниже глубины промерзания грунта. При этом ширина канавы в районе дна должна быть на 20 см больше, чем по верхнему краю, то есть в поперечном разрезе траншея должна иметь трапециевидное сечение.

Если это необходимо грунт на дне ямы тщательно утрамбовывают, после чего засыпают песок на высоту в 15-20 см.

Если почва сильно насыщена водой, первым слоем закладывают щебень средней фракции, который будет исполнять роль дренажной системы. Поверх также засыпается песок с обязательной проливкой для создания плотного основания.

Нередко поверх подушки для надежности выполняется заливка бетонной армированной прослойки в 30 см.

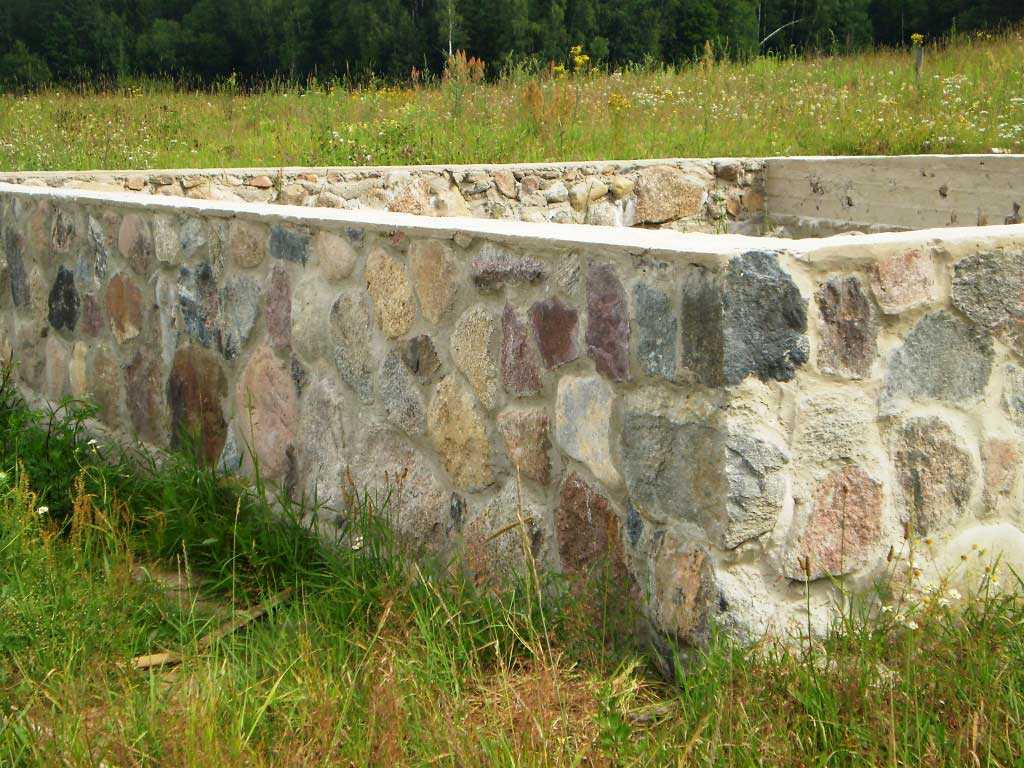

Готовый ленточный фундамент из бутового камня

В этом случае между цементной и песчаной подушкой прокладывают дополнительную гидроизоляцию для предотвращения разрушения бетона.

Технология укладки бута

Далее начинается сам процесс укладки бута. Камни укладываются рядами с соблюдением горизонтальности рядов и проверкой точности углов. Заливку проводят стандартным цементным раствором из соотношения цемента к песку 1:3.

Если грунт не склонен к осыпанию, опалубка необходима только в случае, когда требуется идеально ровная наземная часть.

Существует несколько технологий, подходящих для возведения фундамента под различные типы строений:

• Первым слоем укладывают более крупные камни округлой формы, поверх на уровне наземного фундамента используются образцы более правильной формы и меньшего размера;
• Довольно часто используется камень типового размера с параллельными гранями. Такой вид бута чаще всего используют при строительстве столбчатых и столбчато-ленточных фундаментов;
• Один из самых простых видов исполнения бутового фундамента – его изготовление из камней разного размера с добавлением в пространство между ними щебня крупной и мелкой фракции. Такой вид основания отлично подойдет для легких деревянных сооружений, например, бани. Однако использовать его для более основательных построек не рекомендуется, так как дом на подобном фундаменте быстрее всего поведет. Для повышения надежности можно использовать виброуплотнитель. По отзывам специалистов, прочность основания в этом случае повышается почти на 50%;
• Существует еще один вид фундамента из бута – бутобетонный, где бетон и бутовый камень берутся из соотношения 1:1. При этом допустимо добавление других наполнителей типа щебня, боя кирпича или гравия.

Требования к правильной укладке

При выполнении любой укладки необходимо соблюдать следующие условия:

1. Необходимо соблюдать главное требование: камни из разных рядов не должны соприкасаться ни одной из своих сторон, причем зазор между ними обязательно должен быть как минимум в 3-5 см.
2. Для того чтобы выполнить это условие выдерживайте паузу между укладкой рядов около часа, за это время бетон схватится и следующий ряд не будет тонуть в растворе.
3. Камни в ряду должны лежать плотным слоем таким образом, чтобы пустот оставалось как можно меньше.
4. Перед укладкой камней обязательно вымочите их в воде около часа, это обеспечит более прочную адгезию материалов. Но пред укладкой его нужно немного обсушить до состояния небольшой влажности.

   Пример укладки бутового камня

5. Обязательно обеспечьте перевязку швов, то есть соблюдайте очередность укладки, если один слой выкладывается вдоль траншеи, следующий необходимо положить поперек, при этом камень верхнего ряда должна располагаться на двух-трех нижних. Это условие обязательно практически при любом способе укладки, за исключением способа, когда при закладке дополнительно применяется щебень.

Изготовление ростверка

При исполнении ростверка также рекомендуется следовать некоторым правилам:

Подробная схема по изготовлению ростверка фундамента

В случае если впоследствии планируется строительство бетонных или кирпичных стен поверх фундамента в обязательном порядке укладывается армирующая сетка.

Как построить каменный фундамент – Новости Матери-Земли

Когда в 2009 году я решил построить лесную хижину, я почти ничего не знал о строительстве. В течение следующих трех лет я многое узнал о строительстве, в том числе о том, как создавать привлекательные долговечные каменные фундаменты практически бесплатно. Если вы строите здание и думаете, что хотели бы установить его на чем-то более красивом, чем шлакоблоки или сонотрубы, этот блог может просто вдохновить вас.

Выберите и подготовьте место

Прежде чем начать, вам нужно выбрать место. Что касается моей хижины, мне посчастливилось найти место, где плоская гладкая коренная порода находилась всего на несколько дюймов ниже уровня земли. После некоторых копаний у меня была идеальная поверхность для укладки камней и раствора. Но легкодоступная коренная порода

встречается довольно редко, и вы, вероятно, будете строить где-то с несколькими футами песка, почвы или глины между вами и твердым материалом. Если это так, вам нужно будет нанять тяжелое оборудование, чтобы копать ниже линии промерзания, а затем приказать цементовозу залить железобетонную подушку, немного большую, чем размеры вашего здания.

Сборка и установка фанерных форм

Создание прочного, цельного каменного фундамента довольно сложная задача. Вот почему вместо этого я решил построить восемь отдельных каменных столбов. Вместо того, чтобы работать на глаз, я купил фанеру и сделал восемь отдельных прямоугольных форм, которые расположил вокруг внутренних краев основания моей хижины. Я поставил по одной колонне в каждом углу и еще две на каждой длинной стороне здания. Я уже очистил почву в этих местах до основания. Как только я убедился, что формы находятся в правильных местах и ​​перпендикулярны друг другу, я засыпал их землей, закрепив их на месте. Когда вы делаете свои формы, обязательно сделайте на одну больше, чем вам нужно для вашего основания. Я объясню почему позже.

Выполнение подземной каменной кладки

Заполнение дна фанерных форм камнями и раствором – это первый серьезный шаг. Эта работа не обязана быть красивой, так как в конце ее не будет видно. Соберите большой запас полевых камней размером с кулак откуда сможете, а затем сложите их рядом с фанерными формами. Далее замешиваем большую порцию раствора. Я обнаружил, что смесь 50/50 каменной кладки и портландцемента работает лучше всего. Высыпайте раствор в формы, пока он не будет примерно на высоте окружающей почвы. Пока он еще влажный, добавьте как можно больше полевых камней, не перегружая раствор. Повторите этот процесс для каждой фанерной формы. Когда вы закончите, смесь полевого камня и раствора должна быть на пару дюймов выше, чем окружающая почва. Подождите, пока он затвердеет, затем используйте лазерный уровень, чтобы отметить линию одинаковой высоты на внешней стороне каждой формы. Это станет вершиной ваших готовых столбов. После того, как вы отметили каждую форму, используйте циркулярную пилу, чтобы аккуратно обрезать их по размеру.

Выполнение надземной каменной кладки

У вас будет много дел на неделю или около того, чтобы ваша смесь полевого камня и раствора достаточно затвердела. Следующий шаг — собрать как можно больше строительного камня. Вероятно, вы будете использовать как минимум в два раза больше, чем думаете. Если в вашем районе есть известняковый карьер, не стесняйтесь заказать доставку каменных плит на место. Если вы более пурист, вы можете попробовать добывать камень старомодным способом — искать естественные выходы осадочных пород и вырезать то, что вам нужно, из земли. Далее наступает самая сложная часть — работа с камнем. Помните ту дополнительную форму из фанеры, которую вы построили? Теперь, когда это пригодится. Вам также понадобится пила с камнерезным диском, молоток каменщика и несколько стамесок. Используйте пилу, чтобы разрезать каменные блоки до желаемой формы. Затем с помощью молотка и долота придайте граням камня форму, придав им слегка округлый профиль. Когда вы решите, что закончили, поместите камень в запасную фанерную форму и посмотрите, как он подходит. Заполняйте форму одним слоем камня, выбирая кусочки, которые хорошо сочетаются друг с другом. Стремитесь к приблизительно дюйму пространства между каждым блоком. Точная высота каменной кладки, которая вам понадобится, зависит от того, до какой высоты вы обрезали формы, когда размещали их на строительной площадке. Убедитесь, что каждый новый слой камня не имеет швов, которые перекрывают швы предыдущего слоя. Это позволит вашей каменной кладке быть прочной и без трещин. Как только вы сформируете достаточное количество камней, чтобы заполнить форму, принесите свои камни, немного раствора и мастерок на строительную площадку. Нанесите около дюйма раствора на вашу теперь твердую смесь полевого камня. Затем уложите первый слой блоков известняка внутрь формы, плотно прижав их к мокрому раствору. Заполните пространство между ними как можно большим количеством раствора. На этом этапе не беспокойтесь об аккуратности. Когда вы закончите, покройте верхнюю часть ваших известняковых блоков еще одним дюймом раствора и повторите процесс. Постарайтесь направить каменную кладку так, чтобы, когда вы закончите, верхний слой был всего на долю дюйма ниже верхней части вашей формы.

Завершающие штрихи

Как только каменная кладка затвердеет, заполните оставшееся пространство формы раствором. Используйте доску, чтобы выровнять излишки, оставив идеально ровную поверхность. Как только этот раствор затвердеет, вы можете удалить фанерные формы. Скорее всего, ваша каменная кладка будет выглядеть довольно грязно, из швов будет свисать рассыпчатый раствор. Не бойся. Вот тут-то и пригодится указание. Используйте молоток и долото (или пневматический молоток, если он у вас есть), чтобы выбить крошащийся материал. Затем смешайте ведро раствора и возьмите мастерок. Аккуратно заполните каждый шов раствором, а затем разровняйте его мастерком, пока каменная кладка не станет чистой и привлекательной

Строительство каменного фундамента определенно не для всех. Это требует много пота, тяжелой работы и каменной пыли, и многие люди не считают, что эстетические преимущества стоят таких хлопот. Но если вы чем-то похожи на меня и для вас важна долговечная и красивая работа, возможно, вам стоит подумать о том, чтобы использовать молоток, зубила и бетономешалку для вашего следующего проекта.

Базовое руководство по каменному фундаменту

Эксперт-каменщик

Фундамент — это конструкция, создающая прочное ровное основание для строительства. Крайне важно, чтобы фундамент был правильно построен и выровнен, иначе в доме возникнут серьезные проблемы. Неправильно сделанный фундамент вызывает проблемы с осадкой, растрескивание стен, изгиб, проникновение воды и множество других проблем.

Натуральный камень использовался на протяжении тысячелетий вплоть до 1940-х годов. Его основными атрибутами являются высокая прочность на сжатие, невероятная долговечность и местная доступность.

Все каменные фундаменты в районе Оттавы построены одинаково: две стены (или стены) из камня толщиной 8 дюймов каждая возводятся в противоположных направлениях с промежутком в 4 дюйма между ними. Это пространство заполняется жидким известковым раствором, а каменные складки заостряются и герметизируются. Почти все каменные фундаменты в Оттаве сделаны из одного и того же камня, местного известняка.

В зависимости от строения и каменщика используется каменная кладка различного качества. Большинство из них в районе Оттавы и его окрестностях описаны ниже.

Scotch Bond с полной прокладкой — это был Cadillac с каменным фундаментом в 19-м и начале 20-го века. Все камни в основном имеют квадратную форму и скошенные грани. Это создает «грудной» вид и позволяет сделать линию построения более прямой. Каждый камень тщательно обрабатывается каменщиком под разными углами, и при выкладывании рисунка соблюдается ряд правил.

Scotch Bond со сплошной смолой

Scotch Bond с грубой окантовкой – каменная кладка среднего качества. Камни имеют квадратную форму, но с умеренной переносимостью. Некоторые камни соединены под соответствующими углами, если это удобно. Грани камней скошены только тогда, когда это необходимо, чтобы камни попали в линию стены, чтобы бордюр был менее заметен.

Грубо квадратная скотч-бонда

Случайный щебень — самый низкий сорт каменной кладки, но также и искусство, если все сделано правильно. Этот образец заключался в том, чтобы просто использовать любой камень, который был наверху кучи, и укладывать его там, где он подходил. Углы будут построены из самых больших и квадратных камней. Очень небольшая резка, которая делалась, обычно производилась каменным молотком, чтобы просто отбить кусок, чтобы он подошёл. Случайный щебень обычно строился из материалов, найденных на месте. Это часть красоты использования камня.

Случайный щебень

Практически все внутренние стены фундамента состоят из случайного щебня разной степени тяжести. Людям было все равно, как выглядят внутренние стены, тем более, что их часто и так точили, красили или белили.

Типичная каменная кладка на внутренней стене фундамента

Каменный фундамент имеет некоторые особенности по сравнению с другими типами фундамента (бетонным, блочным или бетонным).

1. Водопроницаемость

Каменный фундамент отлично справляется с водой по нескольким причинам. Он настолько толстый (20″+), что небольшие количества воды, проникающие в трещины, просто поглощаются массой кладки и безвредно испаряются наружу. Попробуйте распылить воду из шланга или вылить кувшин с водой на каменный фундамент, и вы увидите, как вода волшебным образом исчезнет. Удивительно, сколько воды может поглотить стена до точки насыщения. Центр стены, залитый цементным раствором, обычно сухой и рассыпчатый, и это помогает впитывать воду, когда она проникает в камень. Затем вода испаряется естественным образом.

2. Прочность на сжатие

Прочность на сжатие природного камня одна из самых высоких среди всех строительных материалов. Поскольку камень формируется слоями, нарастающими в течение миллионов лет и спрессованными из-за климатических изменений, таких как жара и давление, конечный продукт получается плотно сжатым. Вам придется сложить каменные блоки высотой 4 километра, чтобы нижний блок не раздавился! Вот почему он отлично подходит для строительства фундамента.
