Фундаментная плита мелкого заложения (мелкозаглубленная), незаглубленная и заглубленная
Заглубление фундаментной плиты от строительной компании «Проект» – это комплекс услуг, включающий проектирование глубины заложения в зависимости от УГВ, грунта, назначения здания, местных, климатических условий, материала стен, кровли. Наши специалисты быстро реагируют на каждую заявку, изготавливают проект, согласовывают документацию в соответствующих органах. Это экономически выгодно, нежели заказ каждой услуги в отдельной фирме. Повышается качество, культура обслуживания, на работы выдается гарантия, не страдает ресурс основания. Основание может укладываться на уровень подвала, промерзания, цоколя, оставаться неутопленной в грунт.
На глубину заложения фундаментной плиты влияет множество факторов, основными из которых являются:
- уровень УГВ
- тип почвы (промерзание, пучение)
- материал кровли, стен
- размер коттеджа, этажность
Для незаглубленной фундаментной плиты желательны нижние ребра, являющиеся аналогом ленточного основания скромных размеров.
- низкая стоимость незаглубленной фундаментной плиты за счет снижения земляных работ
- высокая скорость строительства
- равномерное распределение нагрузки на всю площадь основания
- монолит – один из немногих вариантов для песков, глин, суглинков
Гидроизоляция основания, теплоизоляция незаглубленной фундаментной плиты увеличивают прочность, ресурс, снижают эксплуатационные затраты (в теплом доме требуется меньше обогревательных приборов). Оба слоя рекомендуется укладывать под монолит на гравийную подушку. Рулонная гидроизоляция заводится на торцы, продолжается по цоколю до стен.
Пропитки глубокого проникновения могут наноситься снаружи, обмазки пригодны для нижней, верхней плоскости конструкции. Экструдированный пенополистирол укладывается поверх гидроизоляции под бетон, выводится на 0,5 м по периметру, сохраняет тепло недр, предотвращая силы пучения (незамерзшая глина не расширяется). Дренаж в песчано-гравийной подушке так же увеличивает ресурс незаглубленной фундаментной плиты.
Все коммуникации заводятся под монолит до изготовления подушки, отверстия, сквозь которые проходят трубы, изолируются специальными составами. Если забыть об этом – пользователю придется строить теплый пристрой возле дома с погребом, в котором будет размещаться разводка газовых, канализационных, водопроводных труб, силовых кабелей. Если учесть, что нормы СНиП определяют минимальные расстояния между всеми видами коммуникаций при вводе в дом, то, конструкция получается габаритной, портит архитектуру здания. Дублирующие линии повышают ремонтопригодность инженерных систем.

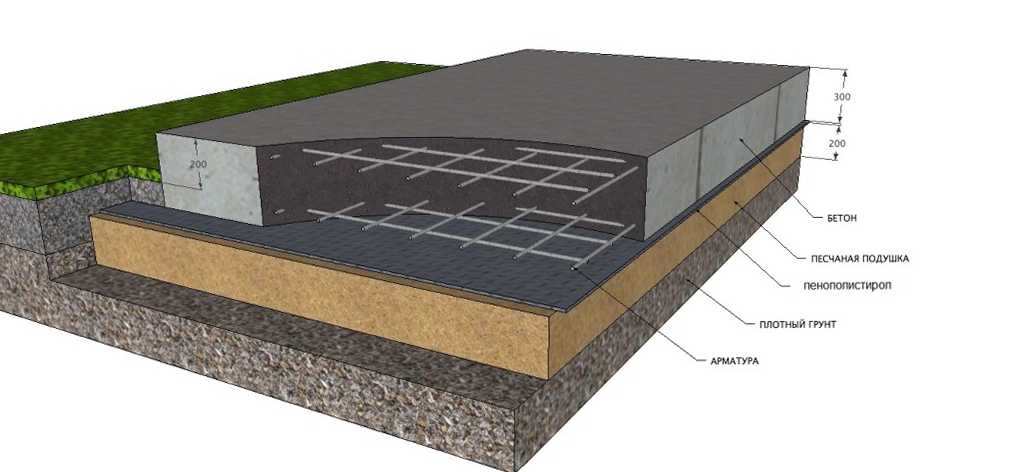

Фундаментная плита мелкого заложения – мелкозаглубленная
Это второй вариант монолитного основания, использующийся при высоком цоколе для аналогичного этажа.
Заложение мелкозаглубленной фундаментной плиты производится на 1 – 0.7 м, с пятна застройки вынимается весь грунт, вывозится за пределы участка. Причем, по периметру котлован изготавливается больше плиты на о,5 м с каждой стороны. Технология изготовления сходна с предыдущей, но, имеет некоторые особенности:
- настил геотекстиля, через который песок не уйдет в грунт
- строительство подушки (трамбуются слои по 10 мм)
- монтаж инженерных систем, дренажа
- бетонная подготовка 10 см (цементный раствор М 100, пескобетон М300)
- рулонная, обмазочная, пропиточная гидроизоляция мелкозаглубленной фундаментной плиты, превышающая (в первом варианте) стяжку на 50 см с каждого края
- теплоизоляция пенополистиролом
- заливка монолита либо использование готовой фундаментной плиты мелкого заложения, сборных конструкций с последующей стяжкой
Фундаментная плита мелкого заложения является черновым полом (утепленным) для помещений цоколя, пригодна для сложного грунта, отличается высокой надежностью.
При самостоятельном бетонировании необходимо учесть рекомендации профессионалов:
- для высокого УГВ следует использовать сульфатостойкий бетон либо ввести модификаторы
- подвижность бетона должна быть П-3
- морозоустойчивость F200
- водопроницаемость W8
- марка, прочность М 300, В22,5, соответственно
Заглубленная фундаментная плита
Глубиной котлована 2 – 2,5 м отличается дом на монолите с подвалом. Устройство заглубленной фундаментной плиты требует увеличения земляных работ, зато, коммуникации подводятся стандартным способом – сквозь боковые стены основания. Технология строительства совмещает предыдущую, изготовление ленточного фундамента, создающегося по периметру заглубленной фундаментной плиты. Пирог создается аналогичным способом: геотекстиль, подушка, стяжка, утеплитель, монолит. Боковые стены гидро-, теплоизолируются снаружи. В противном случае смещается тепловой контур, избавиться от влаги на внутренних стенах невозможно.
Строительство заглубленной фундаментной плиты — самая затратная технология, однако, при увеличенных начальных затратах она обеспечивает высокую ремонтопригодность коммуникаций. Повышается комфортность проживания – полноценный подвальный этаж, в котором размещают гараж, сауну, подсобные помещения, мастерские, спортзалы, бильярдные.
Фундамент мелкого заложения: плита, расчет, виды
Фундаменты мелкого заложения пользуются большой популярностью среди тех, у кого имеются небольшие приусадебные участки или бани.
Это обусловлено тем, что применяемые фундаментные плиты мелкозагубленной разновидности могут быть размещены в грунтах, которые отличаются большой степенью влажности или неустойчивости.
Виды фундаментов мелкого заложения
Такой монолитный фундамент, созданный своими руками и размещенный на глинистой почве, являет собой пример прочной конструкции.
Даже если он сформирован своими руками на очень неустойчивой и увлажненной глинистой почве, то его монолитный каркас позволит выдержать практически любой вес возведенного на нем строения.
Устройство фундаментов мелкого заложения
Монолитный мелкозагубленный фундамент, построенный для бани, и его плита мелкого заложения, не подвержены не линейной не касательной деформации, которая может быть спровоцирована из-за вспучивания грунта.
Потому, представленная конструкция популярна не только среди тех, кто имеет собственную баню, но и у тех владельцев участков, которым был подан хороший пример использования представленной конструкции.
Такая конструкция, созданная своими руками на глинистой почве, на подготовленном месте для бани, должна быть изготовлена в соответствии со всем требованиями СНиПа.
Такой утепленный фундамент для бани, который установлен на глинистой почве, в соответствии со СНиПом, должен быть снабжен монолитным каркасом.
Читайте также: как и чем осуществить утепление фундамента и отмостки?
Пример соответствия может быть заключен в объединении всех элементов, начиная с опор, расположенных на глинистой почве и заканчивая ростверком для бани.
Морозоустойчивые фундаменты мелкого заложения
Представленная конструкция может быть устойчива к нагрузкам постоянного и сезонного характера. Как пример, можно рассмотреть установку таких плитных оснований с учетом мелкого заложения в следующих разновидностях фундаментов:
- Ленточный;
- Столбчатый;
- Монолитный.
Любой представленный пример типа основания, созданного своими руками на глинистой почве, должен быть выполнен в полном соответствии с регламентом СНиПа.
Такая конструкция принимает форму монолитного цоколя. Фундамент, возводящийся для бани, может быть полым в том случае, если его конструкция будет ленточной, или цельным, если будет задействована фундаментная плита мелкого заложения.
Монолитная разновидность ростверка для бани, которая с легкостью может быть изготовлена своими руками, может быть снабжена интегрированными в структуру вертикальными опорными столбами.
Этот пример демонстрирует точность при произведении расчетов габаритов с ориентировкой на такие параметры, как общий вес бани и оптимальный показатель площади контакта с основанием почвы.
СНиП жестко регламентирует эти показатели, и при установке фундаментной плиты мелкого заложения требуется неукоснительно придерживаться правил, изложенных в СНиПе.
Теплоизоляция фундаментов мелкого заложения
Если производить дальнейшее утепление представленной фундаментной конструкции для бани своими руками, то следует учесть, что при максимальной площади контакта может сформироваться минимальный уровень давления, что может привести к значительному увеличению сметы.
Читайте также: как выполняется утепление фундамента пенополиуретаном?
Этот пример должен донести необходимость точного следования при возведении фундамента своими руками всех положений СНиПа.
Все устройство плит и фундаментов мелкого заложения разделяется на две основных категории. Это метод, с помощью которого производится изоляция и утепление фундамента и метод, с помощью которого пучение устраняется благодаря подсыпке песком.
Этот пример не демонстрирует решения вопроса, связанного с повышенным уровнем энергозатрат, сопряженных с обогревом бани.
Сейчас, для того, чтобы обеспечить утепление помещения производится подсыпка материала с дренирующими свойствами.
В соответствии с требованиями и рекомендациями СНиПа это может быть гравий или щебень. Наиболее целесообразно совмещать подсыпку с комплексными мерами по водоотведению.
Если в непучинистых грунтах наблюдается не очень высокий уровень залегания грунтовых вод, то опирание фундаментной плиты мелкого заложения на грунт должно производиться по СНиПу только после предварительно проведенного утепления.
Устройство готового фундамента мелкого заложения
Для этого может проводиться комплекс работ, связанных с засыпкой пазух плиты и фундамента фрагментами непучинистого грунта.
Это поможет значительно снизить риск возникновения деформационных процессов в отмостке. СНиП допускает применение современных гидрофобных теплоизоляционных материалов с завышенными показателями прочности.
к оглавлению ↑
Разновидности фундаментов мелкого заложения
В соответствии с современной классификацией, все виды мелкозаглубленных фундаментов подразделяются на несколько категорий.
- Столбчатыми мелкозаглубленными;
- Представленными в виде монолитных плит;
- Незаглубленными решетчатыми;
- Ленточными.
к оглавлению ↑
Мелкозаглубленный ленточный
Мелкозаглубленый столбчатый фундамент зачастую предназначен для домов с нестандартными габаритами, и строений, построенных из дерева.
Это могут быть хозяйственные постройки и бани, которые располагаются на слабопучинистых или непучинистых видах грунтов.
Если строительство проводится на скальных грунтах, то на такую конструкцию могут быть установлены дома брусового или бревенчатого типа.
Устройство типичного фундамента мелкого заложения
Эта разновидность конструкции должна быть расположена на опорах, параметр шага между которыми равен 1,5-2,5 метрам.
Зачастую, изначально на грунт укладываются плиты, на которые и устанавливается все строение. Для того чтобы сформировать нужную опору можно использовать уже готовые бетонные блоки.
Столбы могут быть изготовлены из кирпичной кладки, с применением бетона или пескобетона. Конструкции из силикатных кирпичей возводить настоятельно не рекомендуется.
На крупноблочных и скальных грунтах опора может быть поставлена на жесткие фрагменты почвы. Предварительно удаляются все его слабые составляющие.
к оглавлению ↑
Монолитная плита
Конструкция фундамента, характерная для мелкого заложения, зачастую в своей основе имеет плиту. Плита при создании конструкции устанавливается на тех грунтах, которые относятся к категории просадочных.
Монолитная плита может быть задействована при строительстве небольших строений, которые могут быть возведены на грунтах с повышенной степенью сыпучести.
Это относится и к условиям с повышенной мерзлотой. Представленный вид фундамента не применятся для строительства легких сооружений, которые не будут инициировать в плитах значительный уровень напряжения.
Читайте также: как устроен фундамент шведская плита и в чем его плюсы?
Ввиду высокой степени универсальности фундаментов с мелким заложением, производится их укладка на пучинистые грунты.
Устройство фундамента мелкого заложения
После этого происходит их поднятие и опускание во время сезонного изменения климатических условий. Если установка дома будет производиться на плите, выполняющей функцию пола для первого этажа, то грунт под ней может подвергаться замерзанию.
Особенно это заметно в средней части здания. Такой фундамент, представленный в виде монолитной плиты мелкого заложения, может содержать в себе слой утеплительного материала, расположенного между грунтом и, собственно, железобетонным изделием.
С этой целью широко используется пенополистирол, при этом параметр толщины плиты не должен превышать 15 см. Благодаря такому решению значительно сокращаются тепловые потери, которые производятся через пол на первом этаже.
Утеплитель выстилается сверху слоя крупнофракционного песка, при этом значение толщины подушки должно равняться 30-40 см.
к оглавлению ↑
Незаглубленный решетчатый фундамент
Эта разновидность фундамента мелкого заложения применяется при строительстве зданий на грунтах, отличающихся высокой степенью просадочности и сыпучести.
Такие фундаменты характеризуются наличием высокой степени жесткости, что в свою очередь позволяет значительно сократить уровень расхода бетонной массы и арматуры.
Фундамент из монолитной плиты
Стоит отметить, что представленная конструкция при монтаже нуждается в создании классической деревянной опалубки, что довольно неэкономично.
Из-за этого данный вид фундамента не получил широкого распространения. Такие конструкции могут быть обустроены с применением плит, изготовленных из экструдированного пенополистирола, который может выполнять функцию опалубки с несъемными частями.
к оглавлению ↑
Ленточный фундамент
Отличается простотой при монтаже и установке. Однако, для создания ленточных элементов, требуется немалое количество расходных материалов.
В основе мелкозаглубленного ленточного фундамента лежит бетонная плита, которая прокладывается по всему периметру возводимой конструкции.
По большому счету ленточный фундамент представляет собой сплошную полосу, изготовленную с применением железобетона, и расположенную по всему периметру конструкции.
Представленная конструкция может достаточно равномерно распределять общий вес здания по своему основанию. Дом может быть построен как из дерева, так и из кирпича.
к оглавлению ↑
Расчет фундаментов мелкого заложения
Фундамент каркасного дома
При создании любого сооружения необходимо производить ряд расчетов. Сначала производится ряд изысканий, направленных на выявление особенностей грунта, на котором будет располагаться фундамент.
После того, как данные будут получены, следует произвести выбор конструкции на основании данных о размерах мелкозаглубленного фундамента. Параметр глубины определяется с учетом трех факторов. Это:
- Глубина промерзания грунта.
- Высота уровня грунтовых вод.
- Степень пучинистости грунта.
Все эти факторы плотно взаимосвязаны между собой. Чем выше уровень воды к поверхности грунта, тем на большую глубину он будет промерзать в зимний период времени.
Для того чтобы выбрать нужную глубину заложения фундамента нужно производить его закладку выше имеющегося уровня грунтовых вод, при этом глубина должна быть на 50 см ниже уровня на котором находится пол строения.
В параметр высоты фундамента закладывается значение общей высоты, включающей показатель величины заглубления, высоты отмостки и расстояние до верхней кромки обреза.
Современные фундаменты обладают глубиной залегания равной 50 сантиметрам. Пи этом наземная часть конструкции должна быть немного меньшей, чем подземная часть.
Фундамент мелкого заложения
При произведении расчета, важно иметь в виду, что ширина конструкции прямо зависит от того уровня нагрузки, который испытывает основание.
Параметр толщины стен также оказывает некоторое влияние. Возводимый фундамент рекомендуется формировать с шириной стен равной 10-15 сантиметрам.
к оглавлению ↑
Расчет фундамента мелкого заложения (видео)
Перейти к расчету
Мелкий фундамент с защитой от мороза | JLC Онлайн
- Как >
- Фонды >
- Защищенный от мороза мелководный фундамент
org/breadcrumb»>
Главная >Фундаменты
Опубликовано:
Альтернатива для холодного климата использует специальные изолированные формы
По Роу Осборн
Загрузите PDF-версию этой статьи.
(4,49 МБ)
Когда Митч Франкенберг решил построить пять небольших коттеджей для расширения своего отеля типа «постель и завтрак» в центральном Вермонте, он искал стратегию, которая соответствовала бы его бюджету. О заливке пяти отдельных обычных фундаментов с морозостойкими стенами глубиной 4 фута не могло быть и речи. Вместо этого он решил ставить каждый коттедж на защищенный от мороза мелкозаглубленный фундамент (FPSF).
Роу Осборн Раскопки и фундамент. Первым шагом является земляные работы для сборки фундамента. При открытом котловане бригада может засыпать слой щебня. Бригада устанавливает формы 2×4 для основания, используя лазер, чтобы убедиться, что они идеально выровнены. Митч Франкенберг После того, как бригада устанавливает формы на место, бетоновоз аккуратно их заполняет. Митч Франкенберг Утепленные формы. После установки фундамента бригада вырезает и устанавливает изолированные формы из пенополистирола для плиты.
Формы легко режут ручной пилой, и бригада подрезает углы.
Митч Франкенберг
Далее выравнивают землю внутри форм свежим слоем щебня, уплотняя слои по ходу.
Митч Франкенберг
Подготовка плиты. После установки горизонтальных крыльев изоляции вокруг основания опалубки экскаватор засыпает опалубку, чтобы зафиксировать ее на месте. Грунт, добавленный внутрь форм, уплотняется.
Митч Франкенберг
Затем бригада укладывает слой полиэтилена в качестве пароизоляции под бетонную плиту. Вертикальные секции арматуры будут привязаны к арматурной сетке перекрытия. Нажмите, чтобы увеличить
Г-образные формы EPS создают нарост для армированной монолитной плиты и удерживают тепло от земли. Изоляция крыла XPS поднимает линию промерзания по периметру здания.Улавливание тепла земли
FPSF работает, удерживая окружающее тепло земли, чтобы предотвратить замерзание и вздутие почвы под неглубокой монолитной плитой (см. Формы EPS для неглубокого фундамента выше). FPSF требует минимальных земляных работ и гораздо меньшего количества бетона, что приводит к экономии, которая более чем компенсирует дополнительные затраты на изоляцию.
Для этих фундаментов подрядчик Франкенберга связался с J.E. McLaughlin, местной компанией, которая изготовила L-образные формы из 6-дюймового пенополистирола. EPS имеет плотность 2 фунта для большей прочности на сжатие, чтобы выдерживать обратную засыпку и укладку бетона.
Тим Хили Арматурная сетка. Сетка из 1/2-дюймовой арматуры образует армирующий слой для монолитной плиты. Концы стержня вставляются в пенопласт, а куски CMU действуют как стулья, на которые садится сетка.
Тим Хили
Каждое пересечение связано проволокой и прикреплено к вертикальным секциям арматуры. Дополнительный слой арматуры под основным слоем укрепляет наращенный край плиты.
Митч Франкенберг
Размещение плиты. Бригада бетонщиков укладывает плиту, заливая смесь заподлицо с верхней частью опалубки.
Тим Хили
Обработанные порожки для стен крепятся к плите с помощью шурупов по бетону для позиционирования. Заделанные J-образные болты по периметру плиты обеспечивают
постоянная анкеровка каркаса.Простые материалы
Прелесть этого FPSF в том, что все материалы были простыми и с ними было легко работать. После первоначальных раскопок бригада уложила опоры с помощью 2х4. Формы из пенополистирола легко режут ручной пилой и собираются вместе, как гигантские лего.
Наращенные края плиты были сформированы путем добавления и уплотнения грунта внутри опалубки из пенополистирола. Особое внимание было уделено построению арматурной сетки, а сама заливка была простой.
Когда все было готово, каждая плита была готова к тому, чтобы бригада по возведению каркаса могла приступить к строительству небольших коттеджей.
Неглубокие фундаменты с защитой от замерзания — GreenBuildingAdvisor
FPSF, иллюстрация Дэна Торнтона, любезно предоставлена журналом Fine Homebuilding.Больше строительных вопросов
Одной из самых популярных систем фундамента, используемых на моем рынке в Миннесоте (климатическая зона 6), которую я использую уже более десяти лет, является мелкозаглубленный фундамент с защитой от мороза (FPSF). Отчасти это связано с тем, что код требует глубины фундамента 5 футов; рытье, строительство и изоляция фундаментов и глубокой системы фундамента требует много времени и денег.
Система мелкозаглубленного фундамента может стать существенной экономией для новой постройки.
Международный жилищный кодекс (IRC) распространяется на FPSF в разделе R403.3. Существует много информации, характерной для этого типа фундамента, которая отличается от других систем. Например, при использовании FPSF средняя средняя температура здания должна поддерживаться на уровне не менее 64°F (существуют способы проектирования защищенного от замерзания фундамента для неотапливаемых и полуотапливаемых зданий, но в этой статье основное внимание будет уделено в постоянно кондиционируемых жилищах). Существуют также требования к снижению R-значения жесткой изоляции и защите скрытой изоляции.
Что такое FPSF? Система мелкозаглубленного фундамента с защитой от мороза обычно представляет собой монолитную бетонную заливку, иногда называемую перевернутой плитой, в которой основание и плита сконструированы как единое целое.
