Глубина заложения свайного фундамента: Глубина заложения свайного фундамента: расчет минимальной глубины забивки винтовых свай

Глубина заложения свайного фундамента: расчет минимальной глубины забивки винтовых свай

Правильная глубина заложения свайного фундамента — является гарантией надежности, устойчивости и долговечности здания. При расчете глубины погружения опорных столбов нужно учитывать тип сооружения, нагрузку на фундамент, сейсмичность района застройки, характеристики почвы на участке, высоту залегания грунтовых вод, глубину промерзания грунта.

Длина опорных столбов и глубина забивки свай определяется, в первую очередь, исходя из требований к фундаменту и параметров грунта. Наконечники ж/б свай должны быть заглублены в прочные слои почвы как минимум на 0,5-1,0 м. В этом случае возводимое здание или сооружение дает минимальную осадку, не деформируется и не проседает в процессе эксплуатации.

Как определить необходимую глубину

Несущая способность грунта зависит от его состава, плотности, насыщенности влагой. Чем выше расположены подземные источники, тем ниже сопротивление почвы нагрузкам. Чтобы определить насыщенность почвы влагой и глубину залегания плотных слоев грунта, можно заказать проведение инженерно-геологических исследований в специализированной организации. В процессе геологических изысканий бурят шурфы глубиной от 10 до 25 м. Глубина бурения зависит от строения пластов и расчетной массы строящегося здания. Скважин делают как минимум пять — по одной по углам здания и посередине.

Можно узнать характеристики почвы самостоятельно. Для этого нужно пробурить скважину глубиной не меньше 2 м, после чего оценить состав грунта и степень его влажности. Сверху располагается рыхлый плодородный слой, его нижняя граница находится на глубине 0,1-1,5 м.

Ниже располагается естественный грунт:

• пылеватый, крупный, средний или гравелистый песок — почва с низкой несущей способностью;
• глина, суглинок, супесь — такой грунт при намокании плывет, но имеет более высокую несущую способность;
• торфяники — заторфованные почвы относятся к самым ненадежным основаниям, которые требуют усиленного фундамента.

Под слоем промерзающих водоносных грунтов находятся плотные пласты. Нижний конец свайных опор должен располагаться ниже уровня промерзания почвы. Соответственно от глубины залегания плотного основания зависит длина свай.

После того как вы определили, какой грунт находится на участке застройки, можно приступать к выбору типа фундамента.

Высота свайного фундамента над землей

Верхняя часть свайного основания, выступающая над землей, называется цоколем. Эта часть фундамента предназначена для защиты нижней части стен от почвенной влаги, осадков и талых вод. Минимальная высота цоколя составляет 20 см.

Цоколь делают выше, от 70 до 100 см, в следующих случаях:

• если дом строят на участке со склоном или с перепадами по высоте;
• если в проекте коттеджа предусмотрен подвал или техническое подполье;
• если в районе застройки регулярно происходят подтопления.

Чтобы защитить подпольное пространство от осадков и промерзания, его закрывают забиркой — фальшцоколем. В качестве материала используют керамический или силикатный кирпич, цокольный сайдинг, плоский шифер, фиброцементные панели, профнастил, искусственный или натуральный камень.

Мелкозаглубленный свайный фундамент

Для строительства фундамента на стабильных непучинистых грунтах используют опорные столбы длиной от 3 до 5 м. Опоры заглубляются в грунт по размеченным точкам способом забивки, вибропогружения или вдавливания. Для усиления конструкции свайные опоры соединяют друг с другом по контуру наружных стен постройки брусом, стальным швеллером, бетонным ростверком.

По конструкции ростверк может быть:

• Высоким. Железобетонный ростверк, объединяющий сваи, находится на высоте 30-100 см от нулевого уровня. Хорошо продуваемое подпольное пространство в жарком климате является преимуществом, в холодном — недостатком. Чтобы свести к минимуму вероятность промерзания пола, цоколь делают утепленным.
• Заглубленным. Бетонную ленту заливают в траншею глубиной 30-40 см. Благодаря стенкам траншеи упрощается монтаж опалубки для заливки ленты. При отсутствии подпольного пространства полы получаются не такими холодными.

Фундамент глубокого заложения

К этому типу относится фундамент, опорная часть которого расположена ниже уровня промерзания грунта. В условиях российского климата в зависимости от состава грунта почва промерзает на глубину от 0,97 до 2,26 м. На глубину промерзания влияет и толщина снежного покрова. Впрочем, этот показатель достаточно ненадежный и колеблется от сезона к сезону.

Для строительства заглубленного фундамента применяются сваи длиной от 5 до 24 м. В качестве обвязки фундамента глубокого заложения используют бетонный ростверк или монолитную плиту.

Порядок выполнения работ:

• Размечают контур основания и точки установки опор.
• По определенной схеме столбы погружают в грунт методом ударной забивки с помощью копровой установки.
• Верхние части опорных столбов выравнивают в один уровень навесным гидравлическим оборудованием — сваерезкой.
• Собирают опалубку для заливки бетонной ленты или плиты, собирают армокаркас и стыкуют его с арматурой свай.
• Заливают опалубку бетоном и оставляют до полного застывания бетонного раствора.

Фундаменты ленточного и плитного типа являются оптимальным вариантом при низком уровне грунтовых вод. Если уровень почвенных вод высокий, то опорная часть основания будет расположена в слое влажного грунта с низкой несущей способностью, что грозит осадкой основания под весом здания. На участках с пучинистым грунтом свайные фундаменты значительно превосходят показатели аналогичных фундаментов ленточного и плитного типа.

Роль грунта в определении глубины погружения сваи

При расчете погружения свайных опор учитывается глубина промерзания грунта, которая определяется пучинистостью почвы. Этим термином обозначают величину объемных колебаний почвы при замерзании и размерзании, которая колеблется от 5% до 12%. Пучинистость зависит от количества влаги, которая содержится в грунте, поскольку именно вода меняет свой объем при изменении температуры. Сваи, забитые во влажный грунт выше точки промерзания, выталкиваются на высоту до 10 см, что деформирует фундамент и несет угрозу устойчивости здания.

Глубина залегания плотных слоев грунта

Чем ниже расположен пласт почвы, тем он плотнее, что обусловлено силой давления от более высоких слоев. Как показывают геологические исследования, плотные грунты располагаются обычно на глубине 1,5-2,0 м. Более точно определить глубину плотных слоев поможет бурение шурфа.

Заключение

Нормативными документами не регламентируется максимальная и минимальная глубина погружения свайных опор. Этот параметр определяется индивидуально с учетом состава почвы, глубины залегания подземных вод, сложности рельефа на участке застройки.

К сожалению такой страницы нет.



Воспользуйтесь картой сайта

• Компания
  • О нас
  • Вакансии
  • Новости
    • Высокоскоростной сваебой JUNTTAN PM20 в аренду
    • Новая услуга: погружение винтовых свай
  • Отзывы
• Услуги
  • Забивка свай
  • Забивка шпунта
  • Поставка свай
  • Лидерное бурение
  • Цены
  • Перебазировка техники
• Фотогалерея
  • Фотогалерея
  • Видео
• Контакты

• Главная
• Карта сайта
• Свайные работы
• Поставка свай
• Фото
• Видео
• Отзывы
• О компании
• Испытания свай
• Технологии погружения шпунта
• Лидерное бурение скважин
• Вакансии

• Статьи
  • Сваи мостовые железобетонные
  • Завинчивание шпунтовых труб
  • Ударный метод погружения свай
  • Обвязка свайного фундамента
  • Отмостка для дома
  • Укрепление склонов и откосов
  • Фундамент глубокого заложения
  • Висячие сваи и сваи стойки
  • Глубина заложения фундамента
  • Осадка свайного фундамента
  • Свайный фундамент своими руками — пошаговая инструкция
  • Свайный ростверк
  • Монтаж свай
  • Винтовой фундамент
  • Армирование фундамента
  • Забивка свай дизель-молотами
  • Фундамент под ключ
  • Фундаментные работы
  • Армирование свай
  • УГМК-12 сваебойная машина
  • Виды фундаментов для коттеджей
  • Буронабивной фундамент
  • Сваи квадратного сечения
  • Свайно-ленточный фундамент
  • Монтаж винтовых свай
  • Бетонные сваи для фундамента
  • Бурение под шпунты
  • Сваи 30 на 30 — разновидности, особенности
  • Пучение грунта
  • Устройство свай
  • Набивные сваи
  • Универсальный Сваебойный Агрегат
  • Бурильно-сваебойная машина БМ-811
  • Бурение скважин под сваи
  • Сваебойная установка «СП-49»
  • Несущая способность фундаментов
  • Забивка наклонных свай
  • Сваевдавливающая установка
  • Отказ сваи
  • Свайный фундамент
  • Копер сваебой
  • Забивка свай гидромолотом
  • Составные железобетонные сваи
  • Бурение под столбы
  • Нужно ли лидерное бурение при забивке свай
  • Особенности проектирования ЖБ фундаментов
  • Мобильные буровые установки
  • Железобетонный фундамент
  • Вибропогружение свай
  • Бурение скважин
  • Усиление фундамента сваями
  • Фундамент под беседку
  • Свайно-винтовой фундамент
  • Свайно винтовой фундамент: плюсы и минусы
  • Виды фундаментов по конструкции и изготовлению
  • Свайные фундаменты с монолитным ростверком
  • Свайно винтовой фундамент цены
  • Свайно винтовой фундамент для дома 6х6
  • Столбчато-ленточный фундамент
  • Фундамент для пристройки к дому
  • Фундамент под дом 8х8 метров
  • Фундамент для дома из бревна
  • Свайные фундаменты
  • Фундамент для дома из бруса 6х6
  • Стоимость фундамента под дом 10 на 12
  • Фундамент под дом из бруса
  • Монолитные фундаменты для дома
  • Фундамент для дачного дома
  • Фундамент под дом 6×6 метров
  • Фундамент под кирпичный дом
  • Ремонт фундамента дачного дома
  • Фундамент для дома из газобетона
  • Фундамент под дом из пеноблоков
  • Фундамент под деревянный дом
  • Виды фундамента для частного дома
  • Стоимость фундамента под дом 10 на 10
  • Опорно-столбчатый фундамент
  • Фундаментные бетонные блоки
  • Ремонт фундамента винтовыми сваями
  • Строительство фундамента
  • Песчаная подушка
  • Глубина промерзания грунта в Московской обл
  • Винтовые сваи для забора
  • Расчёт нагрузки на фундамент
  • Заглубленный ленточный фундамент
  • Выбор фундамента для дома из бруса
  • Одноэтажные дома из пеноблоков
  • Свайно-ростверковый фундамент
  • Фундамент для каркасного дома
  • Разметка фундамента
  • Опалубка для монолитного строительства
  • Шпунт ПШС
  • Заливка ленточного фундамента
  • Бетонирование фундамента
  • Строительство фундамента зимой
  • Железобетонные сваи
  • Виды свай
  • Несущая способность грунта
  • Сборный ленточный фундамент
  • Гидроизоляция фундамента
  • Мелкозаглубленный ленточный фундамент
  • Ленточный фундамент для дома
  • Буровое оборудование
  • Плитный фундамент
  • Размещение и монтаж свайного поля из ЖБ свай
  • Винтовые сваи
  • Грунтоцементные сваи
  • Ленточный фундамент
  • Столбчатый фундамент
  • Несущая способность свай
  • Сколько стоит фундамент для дома
  • Шпунтовые сваи
  • Вибропогружатели для свай
  • Винтовые сваи для бани
  • Бурение под фундамент
  • Фундамент под гараж
  • Арматурный каркас для фундамента
  • Вдавливание свай
  • Мелкозаглубленный фундамент
  • Буроопускные сваи
  • Буроинъекционные сваи
  • Срубка оголовков свай
  • Технология устройства буронабивных свай
  • Копры для забивки свай
  • Армирование ленточного фундамента
  • Монолитные ленточные фундаменты
  • Буровые работы
  • Основные технологии лидерного бурения
  • Свайный фундамент и дома на сваях
  • Свайный фундамент для строений
  • Производство и изготовление свай
  • Испытания свай и обследование фундаментов
  • Пластиковые шпунты
  • Покупка и аренда шпунтов
  • Расчет шпунта и шпунтовых ограждений
  • Технологии погружения шпунта
  • Технические характеристики шпунта ларсена: Л4, Л5, Л5УМ (vl 604, 605, 606) — вес, длина, размеры.
  • Вибропогружатели шпунта ларсена
  • Метод «Стена в грунте»
  • Как рассчитать свайный фундамент
  • Забор на фундаменте из винтовых свай
  • Советы по усилению фундаментов
  • Монтаж свайного фундамента
  • Изготовление крепежа лазерной резкой
  • Высокотемпературная теплоизоляция Аэрогель
  • Забивка труб для ограждения котлованов
  • Сваебойная установка junttan — аренда
  • Забивные сваи
  • Утепление свайного фундамента
  • Как закрыть свайный фундамент
  • Сваебойные установки
  • Производство свайных работ
  • Расчет свайного фундамента
  • Свайное поле
  • Как укрепить фундамент
  • Усиление свайного фундамента
  • Устройство фундамента на пучинистых грунтах
  • Фундамент с ростверком на сваях
  • Сваебойное оборудование
  • Требования СНиП по забивке свай
  • Технологическая карта на забивку свай
  • Статические испытания свай
  • Погружение железобетонных свай
  • Дом на винтовых сваях
  • Фундамент винтовой: отзывы
  • Сваи винтовые: отзывы
  • Свайные работы
  • Шпунтовое ограждение котлованов
  • Шпунт Ларсена
  • Фундамент на сваях
  • Деревянный фундамент
  • Журнал забивки свай
  • Сваи, их длина и применение в строительстве
  • Буронабивные сваи
  • Сваебойная машина
  • Сваебой: аренда или покупка?
  • Техника для забивки свай
  • Как выбрать фундамент
  • Аренда сваебойной установки
  • Свайный фундамент отзывы и мнения
  • Технология забивки свай
  • Динамические испытания свай
  • Сваебойные работы
  • Проблемы встречающиеся при забивке свай

• Сколько стоит забивка одной сваи?
• Какие сроки начала и окончания работ?
• Каков порядок и форма оплаты?
• Возможна забивка ваших свай?

Powered by Xmap



• Компания
• Услуги
• Галерея
• Контакты

• КОМПАНИЯ
• Компания
• Отзывы
• Новости
• Вакансии

• УСЛУГИ
• Сваебойные работы
• Забивка шпунтов
• Лидерное бурение
• Испытания
• Поставка свай

• ГАЛЕРЕЯ
• Видео
• Фото

• КОНТАКТЫ
• Телефоны:


  +7 499-409-99-27

  +7 (964) 640-48-43

• E-mail: 4099927@mail. ru
• карта сайта





• Компания „Установка свай“
• Копирование материалов запрещено
• Создание сайта ЛиКиВеб

Что такое свайный фундамент | Различные типы свайных фундаментов

Что такое свайный фундамент | Различные типы свайных фундаментов | Минимальная глубина свайного фундамента

Технология пустотелых блоков в Кении

Пожалуйста, включите JavaScript

Технология пустотелых блоков в Кении

Что такое свайный фундамент?

Свайный фундамент представляет собой тип фундамента, который состоит из ряда колонн, обычно сделанных из дерева, камня, стали или бетона, забитых в землю под сооружением для обеспечения боковой поддержки. Применяется при возведении фундаментов зданий.

Сваи обычно вбивают в землю до тех пор, пока их вершины не окажутся на той же высоте, что и фундамент здания, или ниже ожидаемой линии промерзания, если она присутствует в этом районе. Сваи также забиваются на разный уровень, в зависимости от высоты конструкции и других грунтовых условий.

Грунт, как правило, выкапывается и удаляется до уровня, равного или превышающего линию предполагаемого промерзания, а содержание влаги или воды обычно контролируется в зоне, где должны быть забиты сваи.

Пожалуйста, включите JavaScript

Технология пустотелых блоков в Кении

Свайный фундамент состоит из стали, дерева или бетона, забиваемых глубоко в почву под зданием в форме треугольника, квадрата или шестиугольника.

Сваи обычно вбивают в почву и уплотняют, чтобы создать прочную основу для будущей конструкции. Свайный фундамент – это надежный вид фундамента, который используется на протяжении столетий.

Действуя как ряд длинных прочных опор, фундамент будет передавать нагрузку тяжелого здания на землю под ним, сохраняя устойчивость здания.

Как правило, фундаменты обеспечивают поддержку конструкции и переносят вес или нагрузки от конструкции на грунт, поэтому слой, на который передается нагрузка, должен иметь достаточную несущую способность и подходящие характеристики осадки.

Наконечник сваи Детали

Наголовник представляет собой толстую бетонную подушку, поддерживаемую бетонными или деревянными сваями, помещенными в мягкий или неустойчивый грунт для создания достаточно надежного основания.

Пожалуйста, включите JavaScript

Сборный железобетон Кения

Обычно используется как часть глубокого фундамента здания, как правило, многоэтажного строения или опорной базы для тяжелого оборудования или моста.

Оголовок сваи из монолитного бетона распределяет нагрузку здания на сваи. «Плот», представляющий собой бетонный фундаментный этаж, сидящий непосредственно на мягком грунте, склонном к просадке, представляет собой конструкцию, сравнимую с ростверком сваи.

Конструкция наголовника сваи

Мат изготовлен из бетона, смеси мелких камней и цемента. Чтобы избежать провисания и трещин во время установки, эта комбинация должна поддерживаться каркасом. Это называется опалубкой и армированием.

Длинные стальные стержни с продольными выступами между сваями поддерживают форму более тонкой вязальной проволокой. После установки стального мата по периметру укладываются деревянные брусья, чтобы ограничить влажную бетонную смесь.

При заливке бетона (как правило, небольшими порциями) его перемешивают, чтобы удалить любые воздушные карманы, которые могут подорвать структуру при ее затвердевании.

Когда бетон затвердевает, в нем происходит химический сдвиг, при котором выделяется много тепла. Трубы, транспортирующие хладагент, иногда используются в массе, чтобы облегчить процесс схватывания и предотвратить разрушение бетона, если масса бетона очень велика.

Наконечник сваи предназначен для передачи нагрузки здания на твердые слои земли через сваю или набор свай.

В конструкции наголовника сваи используется идея ферменной системы, которая может быть реализована за счет использования подкосов и связей. Проектирование наголовника сваи кажется сложной задачей, поскольку необходимо учитывать несколько факторов, чтобы построить надежную и прочную основу.

Эти факторы включают оптимальное расстояние между каждой сваей, толщину верхушки сваи и так далее. Этого можно достичь, только зная принципы его проектирования и правильно детализируя наголовники свай.

Проблема проектирования наголовника ворса для проектировщика начинается с решения, какие пропорции или форму наголовника ворса следует принять в первую очередь.

Однако определение правильных пропорций верха сваи можно считать промежуточным этапом в процессе проектирования.

Форма и размеры в плане наголовника определяются количеством свай в группе и расстоянием между ними. Наконечники свай обычно бывают одной из следующих форм:

1. Треугольной формы (на 3 сваи).
2. Шестиугольная форма (на 6-7 свай).
3. Прямоугольный (для всех остальных кол-в свай).

Росток сваи часто бывает глубже, чем сопоставимый блочный фундамент, потому что он подвергается большим изгибающим моментам и напряжениям сдвига.

Из-за увеличенной глубины ростверк захватывает большую жесткость, позволяя равномерно распределять нагрузку на все сваи в группе. Следующие элементы влияют на глубину ростверка:

• Несущая способность ростверка.
• Усадка и набухание грунта (особенно в глинистых грунтах).
• Анкеровка для свай
• Уровень грунтовых вод.
• Возможность атаки морозом.

Поскольку забить или забить сваи точно вертикально чрезвычайно сложно, оголовок сваи должен допускать некоторое изменение окончательного положения оголовков свай.

В зависимости от размера свай верхняя часть сваи должна выступать над внешними сваями на 100-150 мм с обеих сторон.

Наконечники свай изготавливаются путем выкапывания пространства вокруг группы свай для размещения опалубки. Обрежьте верхушки ворса, чтобы они были одинаковой высоты.

После этого изготавливается арматурный каркас, который устанавливается в литой короб опалубки и крепится к сваям. Затем заливают бетон и дают ему высохнуть перед снятием опалубки.

Различные типы свайных фундаментов в строительстве

1.

Шпунтовые фундаменты

В шпунтовых сваях сваи состоят из тяжелых стальных стержней, которые можно забивать в землю с помощью гидравлического молота или вручную.

Это один из самых распространенных видов свайного фундамента. Подобно стальной палатке, этот тип фундамента может быть изготовлен из стали или дерева.

Этот тип может преодолевать деревянные основания глубиной до 15 футов. Стальная или деревянная конструкция образует герметичный корпус, который придает устойчивость всему зданию, независимо от погодных и почвенных условий.

Стальные сваи используются для поддержки почти трех четвертей миллиона зданий только в Соединенных Штатах. Они также используются в морских и фундаментных приложениях.

Стальные сваи можно использовать для строительства как вертикальных, так и горизонтальных объектов. Стальные сваи — распространенный тип свайного фундамента, используемый для поддержки конструкций поверх грунта.

Эти листы представляют собой секции листового материала с переплетенными краями, вбитыми в землю для удержания грунта и поддержки земляных работ.

Шпунтовые сваи чаще всего изготавливаются из стали, но также могут быть изготовлены из дерева или железобетона. Шпунтовые сваи обычно используются для подпорных стен, подземных сооружений мелиорации, таких как автостоянки и подвалы в морских районах для защиты берегов рек, морских дамб, перемычек и т. Д.

2. Консольно-свайные фундаменты

Консольные сваи — это специальные сваи, используемые для поддержки конструкций, которые в противном случае стали бы неустойчивыми из-за ветра или других факторов.

Консоль обычно не опирается на землю, вместо этого она поддерживается основной конструкцией и может быть найдена в различных стилях дизайна.

3. Винтовые свайные фундаменты

Еще один распространенный тип свайного фундамента, который используется для морских сооружений и других объектов, где существует высокий риск эрозии.

Винтовые сваи устанавливаются вручную или с применением гидроцилиндров, устанавливаются вертикально с применением гидросилы.

Затем сваи закручиваются слева направо или наоборот, чтобы кончик винтовой сваи можно было еще глубже погрузить в почву и оставаться в этом положении, создавая сильное трение с почвой.

4. Фундаменты из несущих свай

Как следует из названия, несущие сваи используются для поддержки конструкций, имеющих большой вес.

Свая должна выдерживать вес, равномерно распределяя его по земле в соответствии с почвой и погодными условиями.

5. Фундаменты на опорных сваях

Фундаменты, возводимые вокруг водно-болотных угодий или других водных путей, могут быть построены с использованием опорных свай.

Чтобы предотвратить затопление, используются сваи, чтобы поддерживать конструкцию над уровнем воды, сохраняя при этом ее устойчивость.

Концевая опорная свая способна выдерживать нагрузку, опираясь друг на друга и предотвращая погружение одного конца сваи в землю.

6. Свайный фундамент для уплотнения грунта

Сваи для уплотнения грунта — это сваи, которые используются для стабилизации и уплотнения грунта при строительстве фундамента.

Сваи строятся путем бросания тяжелых шлакоблоков во влажную почву, что приводит к уплотнению основания.

Сваи для уплотнения грунта обычно устанавливаются в сухую погоду, но их можно использовать и во влажную погоду.

7. Фундаменты на висячих сваях

Как следует из названия, висячие сваи используются для обеспечения устойчивости конструкции в условиях рыхлого грунта.

Свая обычно состоит из металла или бетона, на одной стороне которой имеются канавки, так что при установке она может создавать сильное трение, глубоко заглубляясь в почву.

8. Фундаменты из бетонных свай

Бетонные сваи используются в основном для морских сооружений и других применений, где существует высокий риск эрозии. К ним относятся причалы и причалы, а также подводные основания для мостов и морских платформ.

9. Фундаменты на забивных сваях

Забивные сваи забивают или забивают в землю с использованием вибрации. Этот способ закладки хорошо подходит для фундаментов в несвязных грунтах, грунтах с высоким уровнем грунтовых вод и для грунтов, содержащих загрязнения.

Забивные сваи можно заливать на место с помощью временной или постоянной стальной обоймы. Их также можно подготовить за пределами площадки с помощью сборных свай, которые могут быть созданы из стали, таймера, дерева, бетона или их комбинации.

10. Фундамент на винтовых сваях

Винтовые сваи состоят из круглых полых стволов из оцинкованной стали с прикрепленными к ним одной или несколькими стальными спиралями, которые ввинчиваются в землю так же, как шурупы вкручиваются в дерево.

Эта форма сваи уменьшает количество грунта, образующегося во время установки, и в некоторых случаях может представлять собой более устойчивую и экономически эффективную альтернативу другим подходам.

Этот тип свайного фундамента также известен как винтовая свая. Винтовые сваи забиваются глубоко в землю с помощью винтовой головки на конце сваи.

Головка окружена спиральной обмоткой, которая проходит по всей длине винтовой сваи и соединяется с приводным валом.

Винтовые сваи используются для поддержки конструкций, подверженных сильной эрозии почвы и другим суровым условиям.

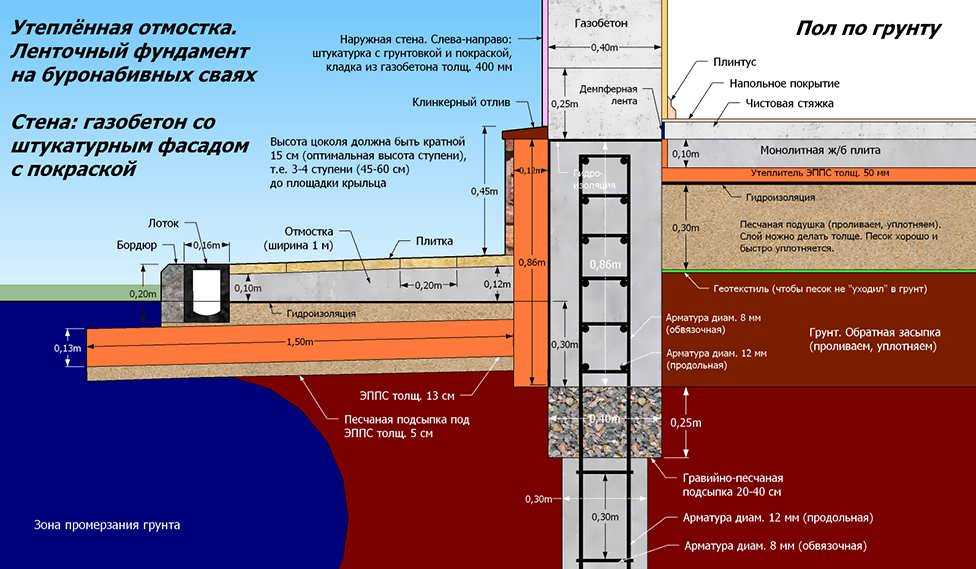

11. Фундамент из буронабивных свай

Буронабивные сваи устанавливаются с помощью машины, которая может бурить землю, а затем извлекать грунт, создавая круглое пространство.

После создания достаточного пространства в полость вставляется металлический или деревянный стержень.

Затем вокруг него строится несущая конструкция.

12. Деревянные свайные фундаменты

Деревянные сваи — старейший тип свай, который используется до сих пор. Как правило, это сборные сваи смещения, возводимые забивным или, реже, вибрационным способом. Из-за естественной конвергенции стволов свай мы можем достичь достаточно большой несущей способности сваи.

При правильном использовании они представляют собой очень рентабельное, эффективное и безопасное решение для фундамента как для временных, так и для постоянных конструкций.

Это подтверждается рядом исторических построек, построенных на деревянных сваях, которые использовались тысячи лет.

Деревянные сваи в основном используются для фундаментов жилых и коммерческих помещений. К ним относятся подъездные пути, внутренние дворики, стены и подвал.

13. Фундаменты из монолитных свай

Фундаменты из монолитных свай сооружаются путем бурения отверстий в земле на требуемую глубину. После этого яму заливают бетоном. При необходимости также следует использовать подкрепления.

Детали конструкции свайного фундамента

Свайный фундамент должен быть спроектирован так, чтобы выдерживать как статические, так и циклические боковые нагрузки. Кроме того, проектировщик должен учитывать сценарии перегрузок, в которых проектные боковые нагрузки на фундамент платформы увеличиваются за счет соответствующего коэффициента запаса прочности.

Проектировщик должен быть уверен, что общая система фундамента не сломается в условиях перегрузки.

Боковое сопротивление грунта на поверхности важно при проектировании свай, и следует учитывать влияние размыва и нарушения грунта на это сопротивление во время установки свай.

При поперечном напряжении глинистые грунты часто действуют как пластичный материал, что требует наличия связи между деформацией сваи-грунта и сопротивлением грунта.

В фундаментах с забивными сваями часто используются группы свай, соединенных оголовком (массивным бетонным блоком, в который заделаны оголовки свай) для распределения веса, который больше, чем может выдержать одна свая.

Для соединения элементов фундамента оголовки свай и изолированные сваи обычно соединяют поперечными балками; более легкие конструктивные элементы опираются на балки уклона, а более тяжелые элементы опираются непосредственно на ростверк сваи.

Основные области применения свайного фундамента

Свайный фундамент – это работа по возведению или строительству здания на сваях, вбитых в землю для обеспечения стабильного основания, способного выдержать вес здания.

Грунт, извлеченный из отверстия для сваи, используется для заполнения отверстия вокруг сваи. Затем нагрузка передается на сваю, которая, в свою очередь, передает нагрузку на землю по линии опоры.

Свайный фундамент также может называться мелкозаглубленным фундаментом или стволовой стеной или матом. Свайный фундамент подходит для использования на большинстве типов грунтов, хотя в основном он используется на несвязных или рыхлых грунтах, глинистых и илистых грунтах. Его можно использовать на суше с высоким уровнем грунтовых вод или песчаной почвой.

Свайный фундамент обычно используется для двух типов строительства. Это включает либо добавление к существующему зданию, либо поддержку нового.

Вообще говоря, свайный фундамент предпочтительнее для строительства в районах, подверженных сильным ветрам, землетрясениям и наводнениям.

Одним из самых распространенных типов фундаментов жилых домов является свайный фундамент. В первую очередь свайный фундамент используется для домов, которые находятся на склоне или на наклонном участке. В результате сваи используются для создания плоской поверхности для строительства дома.

Фундамент, например свайный, является важной частью любого дома, в том числе и жилого дома. Сваи намеренно утоплены ниже уровня земли, чтобы обеспечить максимальную устойчивость.

В результате вес дома переносится на землю, а не на фундамент.

Стабильность дома также повышается, поскольку он образует прочную опорную основу и противостоит естественному давлению почвы вниз.

Подводя итоги, можно выделить следующие наиболее распространенные области применения свай в фундаменте:

• Выдерживать вертикальную сжимающую нагрузку.
• Для подъема груза.
• Чтобы выдерживать горизонтальные или наклонные нагрузки.

Методы свайного фундамента

Какие методы свайного фундамента используются?

Забивные сваи устанавливаются с помощью ударных вибрационных молотов (сваебойной установки) на определенную глубину, разработанную специалистами по свайным работам.

Различные типы методов забивки свай:

• Гидравлический молот
• Пневматический молот
• Вибратор
• Гидравлический пресс

Глубина свайного фундамента

Какова глубина свайного фундамента?

Глубина свайного фундамента является важным фактором, который необходимо учитывать при строительстве сооружения. Техника строительства свайного фундамента обычно включает увеличение толщины и глубины сваи от земли вверх. Кроме того, сваи можно бурить на определенную глубину. Свая должна достигать твердой поверхности, чтобы создать основу конструкции.

Обычно глубина свайного фундамента колеблется от нескольких метров до примерно 30 метров, хотя в редких случаях сваи забивают до 150 метров. Стальные круглые сваи, используемые в оффшорном строительстве, могут быть значительно глубже.

Глубинные свайные фундаменты могут опускаться на большую глубину. Типичная глубина сваи будет варьироваться от участка к участку, в зависимости от многих факторов, таких как тип почвы.

Какие факторы следует учитывать при определении глубины свайного фундамента?

1. Величина нагрузки, передаваемая от конструкции к фундаменту.
2. Несущая способность почвы
3. Глубина воды под поверхностью земли.
4. Типы грунтов и глубина слоя в случае слоистого грунта
5. Глубина прилегающего фундамента.
6. Наличие места
7. Доступность
8. Чувствительность к шуму и вибрации.

Примечание: Минимальная глубина свайного фундамента ; Если вес фундамента составляет от 2000 кН до 3000 кН, минимальная глубина свайного фундамента составляет от 6,0 до 20,0 м с оголовками свай.

Максимальная глубина свайного фундамента : Бетонные свайные фундаменты могут забиваться на глубину более 30 метров благодаря использованию свайных соединений. Обычно сваи в свайных фундаментах можно забивать на глубину до 30 м; но в исключительных случаях, таких как морские проекты, сваи могут быть забиты на глубину до 150 м.

Свайный фундамент в черном хлопковом грунте

Свайный фундамент используется для переноса больших нагрузок в районах черного хлопка от конструкции к слоям коренных пород, которые находятся намного глубже под поверхностью земли, и когда неглубокие или матовые фундаменты нецелесообразны из-за слабости или расширение верхнего слоя почвы.

Свайный фундамент также помогает предотвратить поднятие здания из-за боковых нагрузок, таких как землетрясения и силы ветра.

Пласты твердых пород могут находиться на глубине от 4 м до 30 м ниже естественной поверхности земли, в зависимости от местной топографии и геологии.

Свайные фундаменты выдерживают конструкционные нагрузки за счет поверхностного трения и торцевой опоры. Использование свайных фундаментов также предотвращает осадку фундамента.

Детали конструкции свайного фундамента

Детали свайного фундамента

Посмотреть это видео на YouTube

Преимущества и недостатки свайных фундаментов

При строительстве зданий свайный фундамент является одним из наиболее распространенных способов возведения прочного фундамента. Это обеспечивает легкость земляных работ и долговременную стабильность.

Свайные фундаменты Преимущества

Преимущества свайных фундаментов включает;

1. Свайный фундамент экономичен при подходящих грунтовых условиях, является экономичным способом возведения сооружений в районах с рыхлым грунтом.
2. Свайный фундамент можно забивать в землю на любую глубину до точки, при которой грунт считается достаточно прочным, чтобы выдерживать строительные нагрузки.
3. Сваи могут быть установлены с помощью машины, и это занимает меньше времени, чем другие системы фундамента.
4. Свайный фундамент можно использовать при очень слабом грунте, например, на заболоченных участках.
5. Свайные фундаменты можно адаптировать почти ко всем типам грунтов.
6. Сваи могут быть забиты -в твердые грунты и твердые породы по низкой цене; и это помогает избежать использования тяжелой землеройной техники в районе строительства, обеспечивая при этом поверхность для размещения зданий поверх них.
7. Сваи используются при строительстве свай из пластичного бетона, таких как электрические опоры, в случае слабых грунтовых условий или когда опасно проезжать тяжелую технику по территории строительства.

Свайные фундаменты Недостатки

Недостатки включают:

1. Грунтовые условия должны быть благоприятными, чтобы избежать осадки фундамента, поднятия и пучения.
2. Свайные фундаменты нецелесообразны там, где уровень грунтовых вод находится близко к поверхности и где требуется доступ на возвышенности для строительного оборудования и материалов.
3. Затраты могут быть высокими, если сваи должны быть забиты в твердую породу (например, анкерные сваи) или в случаях, когда требуется большое количество свайного оборудования для забивки свай и уплотнения грунтов земляного полотна во время установки свай (например, вибромолот).

Часто задаваемые вопросы о свайном фундаменте

1. Что такое свайный фундамент?

Свайный фундамент относится к строительству нового фундамента или пристройки к существующему зданию, поддерживаемому одной или несколькими вертикальными сваями.

Технически свая представляет собой не единое целое, а совокупность нескольких частей. Он классифицируется как временный или постоянный.

2. В чем преимущества свайного фундамента?

Свайный фундамент является экономичным методом поддержки конструкции, поскольку он прост в установке, прост в изготовлении и дешевле по сравнению с другими методами.

Размер и глубину также можно легко настроить в зависимости от потребностей или требований конструкции.

3. Сколько типов или категорий существует для свайного фундамента?

Существует четыре основных категории свайных фундаментов: мат, ростверк, рассечение и стволовая стена. Каждая из этих категорий имеет разный уровень сложности и связанных с ними затрат.

4. Сколько стоит свайный фундамент?

Цена свайного фундамента зависит от типа, сорта или сорта, длины или глубины существующих свай и типа или размера используемого фундамента.

5. Что такое свайный фундамент?

Свайный фундамент представляет собой фундамент, который используется для поддержки конструкции и состоит из нескольких свай, забитых глубоко в землю для обеспечения структурной поддержки здания или другой конструкции.

6. Каковы преимущества свайного фундамента по сравнению с другими методами?

Свайный фундамент благодаря своей конструкции и конструкции способен выдержать нагрузку от любого возведенного на нем сооружения.

Кроме того, этот тип фундамента не такой дорогой, как другие типы, а также дешевле, чем бетон или каменные материалы, такие как стальные балки.

7. Какие факторы определяют стоимость свайного фундамента?

Стоимость свайного фундамента определяется многими факторами. Цена будет зависеть от типа строения и грунта. Цена также зависит от производителя и их трудозатрат.

8. Какие этапы строительства свайного фундамента?

Строительство свайного фундамента состоит из четырех основных этапов: фундамент, забивка, установка и послезабивка.

Фундаменты возводятся до забивки или установки свай. Затем сваи вбиваются в землю экскаватором, а затем, наконец, устанавливаются или забиваются.

9. Какова минимальная глубина свайного фундамента?

Минимальная глубина свайного фундамента определяется типом грунта, весом здания, а также другими факторами, такими как ветровые нагрузки и сейсмичность местности.

Результирующая нагрузка от этих факторов определяет размер сваи, а также место ее размещения на строительной площадке.

10. Сколько существует типов свайных фундаментов?

Существует четыре основных типа свайных фундаментов: матовый, ростверковый, настил и стволовая стена. Каждый тип служит для разных целей и имеет разную стоимость, связанную с ним.

11. Что такое матовая основа?

Матовый фундамент представляет собой тип свайного фундамента, который строится поверх уровня земли путем забивания или установки свай в землю.

Чаще всего используется на более мягкой или слабой почве, и его проще всего установить. Размер, тип и глубина свай определяются типом грунта, в который они забиваются.

12. Какие недостатки у свайных фундаментов?

Некоторым из недостатков свайных фундаментов является то, что они, как правило, дороже, чем другие фундаменты.

Кроме того, процесс установки очень опасен, и только несколько хорошо обученных и опытных сотрудников могут работать с ним.

13. Что такое плотный фундамент?

Сплошной фундамент также представляет собой тип свайного фундамента, который предназначен для поддержки конструкции, расположенной над уровнем земли, с подконструкцией, выступающей ниже уровня земли с помощью одной или нескольких бетонных или стальных балок. Размер, тип и глубина стальных балок определяются величиной поддерживаемого веса.

14. Каковы некоторые недостатки плитных фундаментов?

Недостатком плотного фундамента является то, что он стоит дороже, чем другие фундаменты, потому что для поддержки конструкции требуются стальные балки, а сталь дороже, чем в других местах.

15. Что такое тональный крем?

Насыпной фундамент характеризуется как свайный фундамент, в котором одна или несколько бетонных или стальных балок размещены в земле так, что их концы выходят за пределы поверхности земли. Размер, тип и глубина бетонных или стальных балок определяются весом конструкции.

16. Каковы некоторые недостатки наливных фундаментов?

Недостатки насыпного фундамента заключаются в том, что он дорог, сложен в строительстве и должен использоваться только в районах с подходящими почвенными условиями.

17. Для чего используются свайные фундаменты?

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые, сжимаемые слои или воду на более прочный, более компактный, менее сжимаемый и более жесткий грунт или горную породу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки.

18. Какие факторы следует учитывать при принятии решения об использовании свайного фундамента?

Факторами, которые следует учитывать при принятии решения об использовании свайного фундамента, являются состояние грунта, требования к нагрузке и тип конструкции.

Например, если грунт мягкий или слабый, если есть требования по сейсмической или ветровой нагрузке, или если есть песчаный или рыхлый грунт, то сваи следует использовать в качестве основы для возводимой конструкции.

Типы свайных фундаментов и их глубина

Нам часто задают вопрос «Какой глубины должны быть сваи?» Честно говоря, однозначного ответа нет. Глубина свайных фундаментов будет зависеть от множества факторов, в том числе от используемых типов свайных фундаментов.

Свайные фундаменты являются примером глубоких фундаментов и впервые использовались для крупных сооружений. Однако, поскольку были разработаны сваи меньшего размера, такие как мини-сваи, теперь мы можем использовать этот фундамент для жилых зданий.

Свайные фундаменты обеспечивают поддержку конструкций. Они делают это, передавая свою нагрузку на окружающие слои почвы или породы, обладающие достаточной несущей способностью. Чем тяжелее нагрузка над землей, тем глубже должен быть фундамент. Есть и другие факторы, которые также будут влиять на это, они включают в себя:

• Грунт или почвенные условия
• Близость к другим сооружениям
• тип используемых свай

Для разных конструкций требуются разные типы свайных фундаментов, и вы даже можете прочитать о секретах свай самых известных зданий Великобритании.

Почвенные условия

Часто тип почвы определяет тип или глубину необходимой забивки. Некоторые типы почвы, с которыми вы можете столкнуться, включают:

• Камень
• Гравий
• Песок
• Глина
• Торф
• Мел

Менее устойчивые типы грунта, такие как песок, торф или глина, вероятно, потребуют более глубоких свай. Может быть трудно определить тип почвы, с которой вы работаете, просто взглянув на нее. Обратитесь в местный отдел строительного надзора за информацией о типах почвы, часто встречающихся в вашем районе.

Типы свайных фундаментов

Забивные сваи

Забивные сваи часто используются для поддержки зданий, башен, стен и мостов. Глубина забивных свай зависит от размера конструкции и материала, но ниже приведены некоторые примеры типов забивных свай и их максимальной длины:

• Сталь
  • Сваи H-образного сечения – Часто используются в морских сооружениях и могут достигать 36 м в длину.
  • Винтовые сваи — Меньшее смещение грунта благодаря методу «завинчивания». Может достигать до 24 м в длину.
  • Трубчатые сваи — используются для поддержки тяжелых грузов.
• Бетон
  • Широко используемые сваи благодаря универсальности и совместимости с большинством типов грунтов. В длину они могут достигать 30 м.
• Древесина
  • Может быть установлен на небольших объектах с ограниченным доступом. Может достигать до 12 м в длину.

Буронабивные сваи

Буронабивные сваи (также известные как сменные сваи) представляют собой тип метода забивки, при котором почва удаляется из земли для заполнения отверстия бетоном, который заливается на месте. Они могут достигать около 40 метров в длину и используются для высоких зданий с большими вертикальными нагрузками.

Мини-сваи

Мини-сваи обычно имеют диаметр от 100 до 600 мм, но могут достигать глубины более 50 м. Их можно использовать в большинстве типов грунта и часто используют для подкрепления или укрепления существующих конструкций. Мини-сваи обычно используются для участков с ограниченным доступом или замкнутых пространств.

Геотермальные сваи

Геотермальная энергия является устойчивым источником природной тепловой энергии, хранящейся в земле, а геотермальные сваи не только поддерживают здание, но и служат источником тепла. Глубина геотермальных свай зависит от грунтовых условий.

Нужны ли мне фундаментные сваи для моей пристройки?

Часто для простой пристройки к дому не требуются глубокие сваи. Вместо этого подойдет ленточный фундамент, ростверк или траншейный фундамент. Однако в определенных ситуациях, когда грунт нестабилен, может потребоваться забивка фундамента. Хорошим показателем этого является взгляд на ваши существующие фонды. В большинстве случаев ваш дом просто потребует расширения существующего фундамента.

Заключение

Не посетив объект, невозможно дать совет по типу и глубине необходимой сваи. Как специалисты по закладке фундаментов, мы предоставляем непревзойденные консультации и опыт для проектов в Великобритании и Ирландии. Чтобы обсудить ваши варианты и договориться о посещении объекта с квалифицированным подрядчиком по установке свай, свяжитесь с нами. Наши специалисты по фундаменту оценят состояние грунта и предложат наиболее подходящие и экономически эффективные решения.
