Работы по строительству дома начинаются с создания фундамента: основание, каким бы оно ни было (ленточное, плитное, столбчатое или свайное), должно отличаться устойчивостью к атмосферным и климатическим явлениям, физическим воздействиям, надежностью в отношении промерзания, а также равномерностью усадки, и поэтому к обустройству фундамента нужно подходить внимательно уже на этапе его подготовки. Для того, чтобы дом был крепким и простоял долгие годы, необходимо понимать, как разметить фундамент, и применить полученные знания на практике. Это особенно важно в случае, если строительством вы будете заниматься самостоятельно. Размечать основание необходимо на местности, и к этому моменту уже должен быть готов план конструкции. Читайте так же о строительстве забора на ленточном фундаменте здесь. А так же прочитайте способы утепления ленточного фундамента тут.

Содержимое

1 Разметка фундамента: как она производится и для чего нужна?
2 Основные методы разметки оснований для разных домов
3 Как сделать разметку фундамента правильно? Базовые советы

Разметка фундамента: как она производится и для чего нужна?

Этот процесс включает в себя подготовку участка земли, на котором будет проводиться строительство, вычисление длины и ширины основания по периметру и расчерчивание его осей и линий на земле. Благодаря точной разметке основание будет правильной геометрической формы, что важно не только для эстетичного внешнего вида дома, но и для его устойчивости. Для того, чтобы правильно разметить фундамент, потребуются следующие инструменты:

моток бечевки. Желательно брать прочный материал, поскольку натягивать нити нужно будет достаточно сильно;
рулетка для измерений;
колья примерно метровой длины;
нож или ножницы;
калькулятор.

Способов правильной разметки фундамента существует несколько, и этот набор пригодится для любого из методов. Интересная статья о том как устроить столбчато-ленточный фундамент своими руками.

Основные методы разметки оснований для разных домов

Одним из самых часто применяемых способов считается создание «египетского треугольника», стороны которого соотносятся между собой как 5 к 4 к 3. Размеры треугольника напрямую влияют на точность измерений: чем фигура больше, тем результаты лучше. При построении такого треугольника получается, что стены по осям расположены параллельно катетам геометрической фигуры. После создания треугольника определяется местоположение базового угла, где в землю вбивается колышек. Узнайте больше как возвести ленточный фундамент на склоне перейдя по этой ссылке.

Важно! После вбивания колышка определяется направление первой стены. Желательно, чтобы она была самой протяженной из всех запланированных.

После определения направления нужно отмерить 4 метра будущей стены, где вбивается второй колышек. Между двумя кольями натягивается бечевка, и одна сторона треугольника готова. Аналогично создается сторона размером в 3 метра, а затем протягивается бечевка, завершающая построение треугольника. Разметка осей фундамента будет проведена, опираясь на получившуюся фигуру. Параллельно катетам проводятся направления стен, в углах также устанавливаются колья, а затем вычисляется последний угол: для этого достаточно отступить от крайних точек нужное расстояние (длину стен) и определить схождение линий. Таким образом размечается внешняя часть периметра, а для внутренней нужно отступить от полученных границ по 30, 40 и 50 см. После установки всех кольев и растягивания бечевки нужно дополнительно обозначить границы на самой почве.

Другой способ того, как сделать разметку под фундамент, подходит для оснований домов из бревна, бруса и каркасно-щитовых материалов. Его применяют обычно для возведения зданий, в которых будет только один этаж и не планируется в дальнейшем делать рядом пристройку. Сначала вычисляется периметр основания, после этого устанавливаются колья, на которых отмечаются диагонали фундамента и делается так называемая «паутина».

Важно! Считать следует периметр по внешним сторонам основания.

Паутина натягивается по сторонам фундамента и диагоналям, после чего отмечается положение будущих траншей. Ширина их зависит от типа фундамента и его размеров.

Третий метод – вариант для того, как ровно разметить фундамент, если здание будет большим и многоэтажным. Кроме того, в случае, если он будет сооружен из свай или столбов, то потребуется особенная точность, и потребуется предварительный чертеж, чтобы определить, на каком расстоянии будут находиться элементы основания друг от друга. Для этого строится первая обноска, при которой будут обозначены углы строения (можно прибегнуть к начертанию треугольника, как в первом способе). После установки колышков нужно прикрепить бечевку, а затем сделать вторую обновку, которая производится по горизонтали.

После того, как правильная разметка фундамента будет готова, можно приступать к рытью траншей или ям, если речь идет о сваях или столбах. Во время этого следует сверяться с натянутой бечевкой, которую желательно сделать более заметной: подойдут специальные грузики, яркие цвета или иные способы. Колья, на которые бечевка была натянута, должны быть углублены в почву на 30 — 40 см для большей устойчивости, вкапывать их следует строго под прямым углом.

Как сделать разметку фундамента правильно? Базовые советы

Перед тем, как приступать к работе, стоит выдержать ряд правил, которые позволят произвести разметку наиболее точно.

Предварительно участок земли, на котором будет происходить закладка, подготавливается к работе. Если его рельеф неравномерный, то он доводится до ровной поверхности. В случае, если участок располагается под углом, т.е. наклонен, важно обращать внимание и на то, как будет расположено основание относительно рельефа. Также почва очищается от лишних предметов и травы.
В первую очередь следует определять, где будут расположены углы основания, большое внимание уделяется главному углу.
Для выбора того, чем разметить фундамент, можно посетить хозяйственный магазин. Нужно брать прочную бечевку или леску; колья можно использовать любые, как специально подготовленные, так и обрезки от досок.
Для создания чертежа, с которого и будет производиться вынос главных осей на натуру, можно воспользоваться компьютерными программами: они наиболее точно помогут сконструировать план основания.

Можно понять подробный алгоритм того, как разметить фундамент, посмотрев видео, в котором каждый шаг представлен наглядно.

Процесс разметки на местности – это необходимый для создания крепкого, долговечного основания дома этап. Без этого фундамент с большей вероятностью будет деформирован или перекошен уже с самого начала. Поскольку существует несколько способов разметки фундамента, видео, содержащие подробные инструкции, наглядно покажут, как осуществлять эти методы. Тем не менее, в любом случае принцип заключается в определении границ основания по его внешней и внутренней стороне (если речь идет о плитном фундаменте, то разметка проводится только по внешнему контуру). Для собственно осуществления разметки не потребуется специальных знаний и вещей, нужен лишь набор материалов и понимание габаритов будущего здания, его формы, планировки и конструктивных особенностей: нагрузки на основание, этажности, материала, из которого будут сделаны стены с крышей. Хорошие инструкции по тому, как разметить фундамент (фото как процесса, так и его результата можно найти в сети), позволяют лучше понять, как именно произвести эту работу. Узнайте больше из интересной статьи какие достоинства и недостатки строительства фундамента зимой на этой странице.

как сделать разметку под фундамент своими руками — Золотой Коттедж — Строим свой дом своими руками

Главная » Фундаменты: как сделать фундамент для дома

Автор Петр Орефьев На чтение 2 мин Просмотров 93 Опубликовано 11 июня, 2022

Разметка фундамента начинается с определения его главных осей. Это две перпендикулярные линии от центров крайних несущих стен, точка пересечения которых должна совпадать с точкой пересечения диагональных осей от углов дома. Если дом простой формы и небольших размеров, то разбивку можно не делать, а сразу приступать к определению положения габаритных осей. Чтобы оси не расшатывались, их нужно закрепить любыми твердыми штырями.

Габаритные оси фундамента

Габаритными осями называются линии, которые указывают общие размеры дома на плане и конфигурацию объекта. Чтобы их найти, нужно на реальной территории участка вынести две точки, которые определят самую длинную продольную ось дома. Далее на чертеже нужно указать расстояния между всеми осями, привязку фундамента к осям (далее приступают к устройству обноски).

В разметке фундамента важно помнить и обязательно соблюдать 2 правила при разбивке осей:

Если дом квадратного или прямоугольного типа, нужно строго следить за тем, чтобы стены дома примыкали друг к другу четко под прямым углом (90°).
Если перекрытия будут осуществляться крупнопустотными панелями, нужно следить за тем, чтобы фундамент имел такие же размеры панелей.

Поэтому разбивку осей фундамента нужно внимательно сопоставить с разбивками осей плит перекрытия.

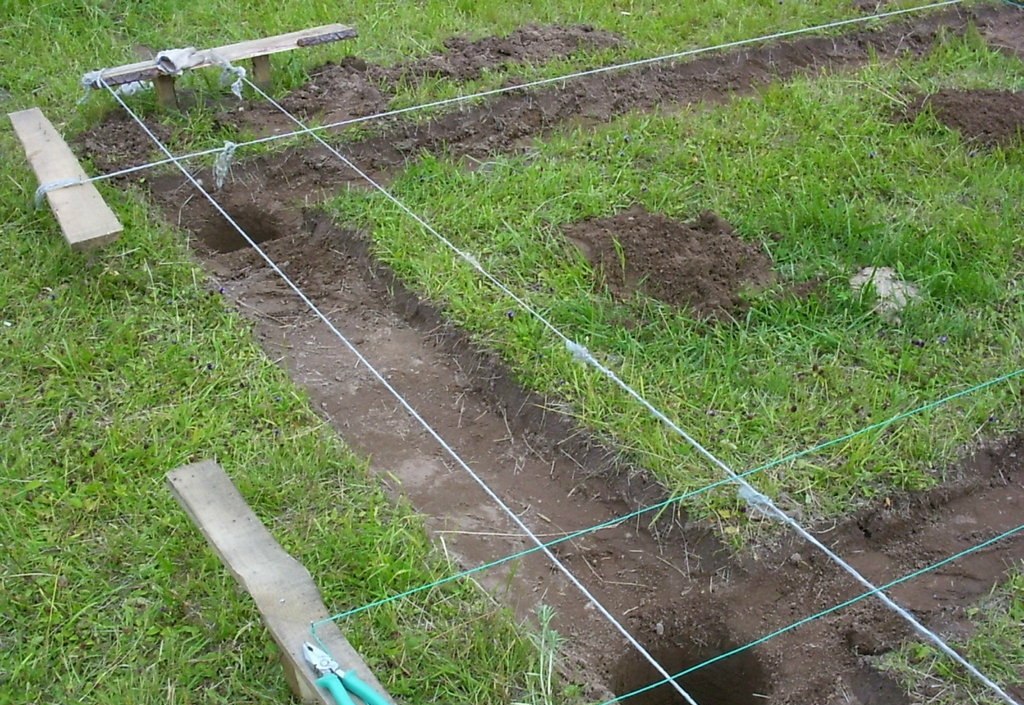

Устройство обноски фундамента

Обноска фундамента – это два деревянных столба, между которыми прибита горизонтальная доска. Обноску устанавливают, учитывая откос углов котлована и на расстоянии от будущих стен около 1,5 метра. На доски между столбами переносят определения размеров котлована, местоположения стен, толщины и т.д.

В верхнюю грань доски (ее выравнивают по уровню) забивают гвозди в соответствующих местах. Далее между ними можно будет натянуть шнур-уровень. В итоге получится нулевой уровень дома. 1,5 метра – это безопасное расстояние для рытья котлована. Если котлован планируется глубокий, то обноску лучше сделать сплошной.

На обноску оси фундамента переносят с геодезической точностью при помощи теодолита (для правильного определения углов дома). Можно мерить углы и вручную, используя египетский треугольник размерами 3,4 и 5 метров.

Разметочные шнуры натягивают только для разметки. При выполнении других строительных работ их нужно убирать, чтобы они не мешали, и о них ничего не задевалось (тогда они отклонятся, и придется все перемерять).

Помните, что слишком затянутое время разбивки осей фундамента (несколько месяцев) пагубно скажется на строительстве на пучинистых грунтах. Они могут съехать и сдвинуть разбивку. Поэтому придется все тщательно перемерять.

Дополнительные статьи по теме

Рубрика: Фундамент

как сделать разметку под дом своими руками, как сделать разбивку осей участка

Чтобы построить дом, необходимо иметь разметку. Только при его наличии можно будет правильно построить конструкцию, не беспокоясь о том, что она перекосится и будет отличаться от плана, который вы сами себе нарисовали в голове или даже на бумаге.

Особенности

Разметка является первым этапом строительства. Его нужно отнести не столько к подготовительным работам, сколько к строительным, так как их значение невозможно переоценить. Интересен тот факт, что для выполнения большинства построений понадобятся только знания прямоугольной разметки. Во всех остальных случаях можно использовать только их, при этом качество останется на высоком уровне. Прежде чем приступить к разметке, потребуется провести некоторые подготовительные действия. Одним из важнейших среди них является подготовка площадки. Необходимо убрать весь мусор и траву, выровнять поверхность, чтобы упростить последующую работу.

В разметке свои правила, и все построения должны производиться только на их основе. Пренебрежение правилами приводит к тому, что разметка будет выполнена неправильно, что в свою очередь приведет к неправильному расположению фундамента под домом. Его может сильно перекосить или углы будут неровными. Особенно сложной является разметка наклонного или неровного участка. В этих случаях нужно озаботиться выбором фундамента подходящего типа, иначе сам дом не получится ровным.

Разметку на такой фундамент лучше доверить профессионалам, так как здесь нужно будет учитывать побочные факторы, такие как регулировка по высоте и другие.

Типы конструкций

Наиболее популярными являются лишь некоторые виды фундаментов. Это связано с тем, что их относительно легко построить самостоятельно.

Поэтому есть смысл обратить внимание только на них, ведь на все остальные разметку сделают строители.

Лента. Этот тип самый простой в строительстве. Так, это железобетонная лента, которая располагается по всему периметру. Он может быть неглубоким, что подходит для деревянных и небольших каменных домов, и заглубленным – для домов с тяжелыми стенами.
Столбчатый. Из названия понятно, что фундамент построен на столбах. Они располагаются в местах максимальной нагрузки. Однако следует учитывать, что этот вид можно использовать только для домов из легких материалов, например, каркасных.
Монолитный. В этом случае вся плита служит фундаментом. Строительство не требует особых навыков, но крайне важно правильно выполнить разметку. Преимущество этого метода в том, что при движении грунта вместе с ним перемещается и все основание, благодаря чему сохраняется целостность дома.
Свайный Этот метод выбирают, когда строительство ведется на пучинистых или неустойчивых основаниях. Подходит для возведения фундаментов под тяжелые дома.
Винт. По своим характеристикам этот вариант близок к ворсовому. Он также подходит для строительства пола. В отличие от предыдущего варианта, винтовые сваи нужно вкручивать, а не забивать, поэтому многие выбирают именно их.

Общие правила

Без подготовки и соблюдения последовательности правил правильно разметить сайт не получится. Обязательно примите во внимание следующую так называемую точку отсчета. Расположение одного из углов фундамента обязательно должно быть привязано к какому-либо объекту, находящемуся на участке. Это сделано для того, чтобы было проще исправить, если вы случайно заблудитесь. Примером такого предмета может служить забор.

Многие пытаются расположить дом так, чтобы он был параллелен конструкции забора. Для этого от забора в нескольких точках откладываются равные отрезки, перпендикулярные плоскости ограждения. Для этого можно использовать шпагат. После этого нужно построить прямой угол от начальной точки. Теперь можно переходить к остальной разметке.

Инструменты

Необходимо произвести разбивку участка с помощью специально предназначенных для этого инструментов, чтобы перед началом такого рода работ, Рекомендуется иметь на складе такие инструменты, как:

рулетка. Длина измерительной ленты должна быть равна или больше длины диагонали. Можно использовать прибор и покороче, но это вызовет дополнительные трудности при стыковке;
деревянные колья нужны для закрепления тетивы на земле после переноса разметки на нижнюю плоскость;

угольник нужен только для проверки углов в 90 градусов, но не помешает иметь и 30 и 60 градусов;
шнур или шнур для маркировки;
необходимы для закрепления тетивы на кольях. Можно использовать прищепки, гвозди, зажимы — все, что подходит;
лазерный уровень или теодолит, а так же можно использовать более дешевый строительный уровень — ватерпас. Однако нужно знать, что работать с лазерным уровнем гораздо проще и быстрее.

Как сделать?

Разметка производится для разных типов фундаментов. Необходимо привязывать разметку к типу, так как она может иметь свои особенности в каждом конкретном случае. Необходимо учитывать их все. Однако прежде необходимо рассмотреть общие специфические черты.

Два метода построения прямоугольного фундамента

На самом деле любой, кто изучал геометрию в школе, может построить прямой угол. Для этого не нужно никаких специальных знаний. Итак, в одном из случаев можно применить теорему Пифагора:

C = √ (А² + B²)

Не вдаваясь в дебри геометрии, стоит рассмотреть на примере теоремы Пифагора. Если уже построены две стороны. Один расположен вдоль забора. Менять его не планируется. Рядом построен второй, но нет уверенности, что он расположен под прямым углом и я хочу его проверить. Затем от угла с каждой стороны нужно отмерить отрезок. Например, многие берут полную длину по сегментам.

Для примера возьмем стороны 9 и 12 м. Тогда √ (9² + 12²) = √ (81 + 144) = 15 м. Это значит, что диагональ между ними должна быть равна 15 м.

Если все правильно, то угол строится идеально ровно. Если нет, то есть возможность немного сдвинуть колышек, обозначив второй угол, тем самым поправив тряпку.

Второй способ называется «веб». Здесь важно подготовить шпагат, не имеющий свойства растягиваться. Обязательно обратите внимание на этот факт, иначе ничего не получится. Сначала нужно нарезать струну точно под размеры будущего фундамента. Возьми те же 9и 12 м. Необходимо отрезать кусок, чтобы потом отмерить диагональ. Потребуется два отрезка по 9, 12 и 15 м, а также небольшой объем для фиксации.

Теперь нужно закрепить шпагат по углам, а также прикрепить диагональ. После этого можно переходить к натяжению. Сначала натяните одну сторону, желательно длинную или расположенную вдоль забора. После этого нужно подтянуть одну из коротких сторон.

Необходимо убедиться, что нить, обозначающая диагональ, также хорошо натянута. То же самое необходимо сделать и с другой короткой стороной. Все крепления должны производиться с помощью клиньев.

Под столбчатый фундамент

Заливку делать в два яруса. При этом нижний ярус должен располагаться на одном уровне со столбами. После этого можно тянуть за веревку. Убедитесь, что шпагаты пересекаются под прямым углом. Там, где есть места пересечения шпагата, отвесом нужно отметить место под сваи и закрепить клинья. Шпагат следует убрать, чтобы не мешал.

Теперь необходимо просверлить отверстия под столбы и установить столбы. Снова натяните шпагат. Теперь нужно вынуть из земли все столбы одинаково, чтобы они касались шпагата.

Необходимо помнить, что шпагат от центра скребка необходимо переместить к краям, чтобы они не мешали установке и подгонке.

Под ленточный фундамент

В этом случае потребуется сделать двойную разметку, так как ленточный фундамент ленточный. Сначала нужно расположить тряпку, затем нужно натянуть нить под прямым углом. Сначала делается внешний контур. Следует помнить, что высота тетивы должна быть равна верхнему уровню фундамента. После этого необходимо сделать внутренний контур. Для этого на обновку из имеющегося шпагата накладывается кусок, равный ширине ленты, после чего делается внутренний контур.

В дальнейшем с помощью отвеса определяются угловые места. Колышки закрепляются на основании углов на земле. Между ними проводится струна, обозначающая границы траншеи под ленточный фундамент. После этого копаем траншею. При формировании обрешетки повторно натягивайте верхние шпагаты, в этом нет необходимости, если высота фундамента будет определяться обрешеткой.

Под плитный фундамент

В этом случае сделать разметку намного проще, чем для столбчатого или ленточного фундамента. Все, что нужно, это построить прямоугольник со строкой. Особое внимание следует уделить выведению прямых углов. В принципе, на этом все. В дальнейшем так же, как и в предыдущих случаях, с помощью отвесов нужно найти на земле угловые точки и отметить их колышками.

Сложная разметка

Когда необходимо сделать разметку необычного прямоугольного фундамента и конструкций с множеством выступающих углов, придется попотеть. Тем не менее, это все еще возможно.

Пошаговые инструкции:

для начала намечается общий контур будущей постройки. На плане должны быть отмечены расстояния от крайних точек друг друга. На основе этих данных выстраивается большой прямоугольник, в который будет вписан дом;
после этого необходимо подправить все углы, заново измерить диагонали и длины сторон;
Далее переходим к самому сложному — разметке изломов стен. Следует иметь в виду, что почти в ста процентах случаев каждый из этих переломов представляет собой еще один прямоугольник, поэтому все, что вам нужно сделать, это построить несколько прямоугольников внутри. В дальнейшем нужно выставить и перепроверить углы;
с помощью отвесов необходимо рассчитать пересечения, которые находятся на плане и образуют общий контур дома.

Советы

Специалисты делятся несколькими рекомендациями, позволяющими легче и быстрее проводить работы по разметке фундамента.

Чтобы в дальнейшем правильно провести всю разметку, обязательно нужно правильно подготовить площадку: убрать весь мусор и траву. Тогда можно оценить рельеф почвы, а также шпагат не будет цепляться за что-то о натяжение.
Оси или диагонали прямоугольника равны друг другу. Если окажется, что одна ось длиннее другой, следует проверить расчеты.
Вообще все расчеты можно проводить с помощью специальных программ, так что если не хотите заморачиваться с извлечением квадратных корней, можете воспользоваться одной из них.
Если вы хотите построить дом точно вдоль забора, вам нужно выбрать в качестве «точки отсчета» какой-нибудь другой предмет, например, небольшую скамейку.

Самый простой по маркировке фундамент – монолитный, поэтому для боковых конструкций, таких как баня или сарай, предпочтительнее использовать именно его. Это позволит выполнить всю работу своими руками.

Перед тем, как выставить угловые точки на сложном фундаменте отвесами, необходимо разбить его на прямоугольные участки. В дальнейшем необходимо сверяться с чертежом на наличие каждого из изломов, так как он Часто бывает трудно определить «на глаз», какой из шпагатов отмечает стену, а какой из боковых конструкций оказывается затруднительным.
Проще всего использовать старый фундамент. В этом случае разметка не нужна: нужно будет только немного доработать имеющуюся базу.

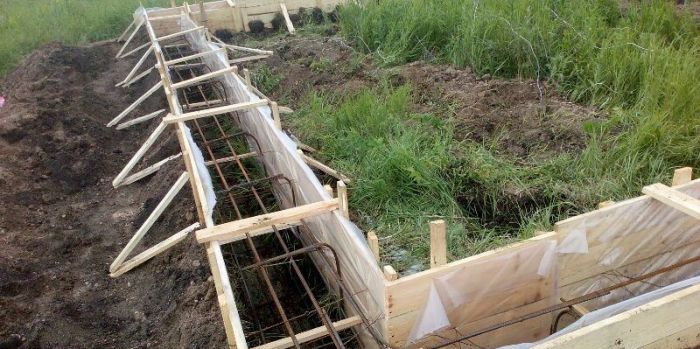

О планировке и устройстве фундамента с установкой опалубки и арматуры смотрите в следующем видео.
