как разметить правильно своими руками

Содержание

1. Зачем это нужно
2. Простое прямоугольное основание
3. Исправление диагонали
4. Как выставляется прямой угол
5. Разметка сложного основания
6. Основание под конструкцию с эркером
7. Использование обноски
8. Столбчатое основание
9. Плитное основание
10. Разметка внутренних контуров
11. Применение нивелира
12. Рекомендации специалистов
13. Видео по теме

Один из начальных этапов строительства дома — разбивка фундамента. Данная работа не настолько сложная как может показаться на первый взгляд, поэтому ее вполне можно сделать самостоятельно. При этом даже не придется пользоваться дорогими приборами.

Зачем это нужно

Разметка основания — один из важнейших этапов сооружения здания. Но прежде чем начать строительство, нужно получить на это разрешение и документацию, в которой должны быть указаны максимальные и минимальные отступы участка постройки от границ территории владения.

Вначале нужно выбрать место под строительство и провести подготовительные мероприятия: избавиться от неровностей, удалить слой плодородной почвы, убрать мешающие деревья. Если место под строительство находится на территории со значительной разницей высот, требуется подобрать соответствующий тип фундамента.

Поняв, как сделать разметку под фундамент, все можно выполнить самому, без помощи специалистов. Для этого потребуется веревка и колья.

Простое прямоугольное основание

Как правильно разметить фундамент, необходимо знать даже при строительстве самого простого здания. Использующийся принцип подойдет для построек с любой планировкой, но главное, чтобы все углы были 90-градусные.

Сначала необходимо определиться с расположением постройки относительно находящихся границ на территории. Для этого:

1. Выбрать две рядом находящиеся границы участка.
2. Определить отступ от каждой (учитывая нормативные минимальные показатели).
3. Забить 2 пары кольев (обозначены 1-4). Бечевки, натянутые между 1-3 и 2-4, определяют границы фундамента, а пересекаясь образовывают его угол.
4. От 2-го колышка следует отложить длину стены BD и выставить колышек 6. По такому же принципу определяется точка установки колышка 8.
5. От колышка 3 откладываем длину стены CD, чтобы определить точку установки колышка 7. Аналогично выставляется колышек 5.
6. У образованного пересечениями бечевок четырехугольника нужно измерить стороны (их длина должна соответствовать расчетным размерам стен), а еще проверить диагональ фундамента. При необходимости делаются корректировки.

Разметка под фундамент требуется как для периметра здания, так и для внутренних несущих стен, поэтому после определения наружного контура необходимо пометить месторасположение других элементов основания.

Выполнив разметку внешнего периметра, надо протянуть параллельно ему еще одну бечевку, отступив на ширину ленточного основания. Этот параметр указывается в проектной документации. С помощью двойной разметки можно вымерить ленточное основание либо определить месторасположение элементов свайного (столбчатого) фундамента.

Исправление диагонали

Если разметка фундамента своими руками сделана верно, то у четырехугольника АВСD длина диагоналей АB и СD должна быть одинаковой. Как правило, неточность получается не больше 10 мм, так как обычно при расчете мешают неровности грунта, наличие растительности, через которую необходимо провести веревки, погрешности измерения.

Поэтому при проведении работ нужно не только знать, как правильно разметить фундамент для своего дома, но и как откорректировать возникшие погрешности. Допустим, что диагональ BС размеченного четырехугольник на 200 мм длиннее этого же параметра АD. Из-за этого получилась геометрическая фигура, называемая параллелограммом. У нее угол тупой, а В — острый. Выровнять контур несложно, но придется понять, как вывести диагональ фундамента:

1. Передвинуть бечевки в точках А и B влево на длину, соответствующую половине разницы между значениями диагоналей (в примере получается 200÷2=100 мм).
2. Заново измеряем длину диагоналей.
3. Если погрешность больше, чем 10 мм, процесс корректировки повторяется.
4. Снова все нужно замерить.

Если последнее смещение в левую сторону было очень большим, то веревки передвигают вправо по этому же принципу. Корректировку проводят до тех пор, пока у четырехугольника диагонали не сравняются.

Как выставляется прямой угол

Для построения прямого угла потребуется знание теоремы Пифагора. Основываясь на ней, можно построить прямоугольный треугольник. Для этого следует знать длину двух катетов. В нашем случае можно взять 3 и 4 м. Чтобы высчитать длину гипотенузы, нужно сложить эти цифры и из полученной суммы вычисляем корень.

В итоге находим, что гипотенуза равняется 5 метрам. Теперь надо сделать следующее:

1. Натянуть первую веревку, размечая линию фундамента.
2. Вторую веревку следует расположить так, чтобы угол в точке пересечения был максимально приближенным к 90 градусам.
3. Веревки надо зафиксировать в их точке пересечения.
4. На первой веревке отмечается расстояние 4 метра, а на второй — 3 метра.
5. Отметки на веревках следует соединить рулеткой. Расстояние должно равняться 5 метрам. В противном случае угол в точке пересечения 1 и 2 бечевки не будет прямым. В этом случае надо перемещать 2 бечевку влево или вправо, стараясь добиться длины гипотенузы точно 5 м.
6. На обеих веревках откладываются расстояния, которые соответствуют длине стен будущего дома.
7. Натягивается третья веревка максимально перпендикулярно относительно первой веревки. Третья бечевка скрепляется с первой в месте пересечения.
8. Натягивается четвертая бечевка, которая скрепляется с третьей в месте пересечения. Чтобы углы между бечевками были прямыми, расстояния между точками пересечения должны соответствовать длине стен. Этого можно добиться, перемещая бечевки с метками до полного их совпадения.
9. Следует проверить разметку, измеряя длину диагоналей. Если она одинаковая, следовательно, четырехугольник построен правильно и все его углы являются прямыми.

Разметка сложного основания

Если постройка сложная по своей конфигурации, то есть, не является четырехугольником, а имеет определенные выступы, то разметка фундамента под дом осложняется. Но ее также получится сделать самостоятельно. Для этого придется только изучить, как разметить сложный фундамент для дома своими руками. Алгоритм такой:

1. Находят общий периметр, размечается четырехугольник, куда вписывается сложное основание. В этом случае веревки должны находиться на внешнем контуре выступающих элементов фундамента.
2. Мерить диагональ фундамента нужно с двух углов. Если длины не сходятся, то потребуется корректирование.
3. В полученном контуре протягиваются параллельные бечевки, обозначающие внутренние контуры выступающих элементов. Пересечения бечевок формируют внутренние углы будущего фундамента.
4. Созданная фигура будет иметь несколько четырехугольников, для них надо рассчитать диагональ и обязательно перепроверить.

Основание под конструкцию с эркером

Выполняя разметку под фундамент своими руками для здания, когда предполагается эркер, надо сначала определиться с основным прямоугольником. Разбивка непосредственно эркера делается на завершающей стадии:

1. Параллельно стенке с эркером натягивается веревка с отступом, который равняется глубине эркерной конструкции.
2. На веревке, обозначающей стенку дома, с двух сторон нужно отложить точную длину с учетом проекта, чтобы указать фундамент эркера, и поставить отметки.
3. На веревке, которая натягивается параллельно стенке, помечается месторасположение наружной стены эркера.
4. Линии (вспомогательные веревки), которые соединяют стороны фундамента и выступающей стены эркера, позволят дополнить периметр эркера.
5. Проверяется размер обозначенных линий. Они должны иметь одинаковую длину. При необходимости их следует откорректировать.

Если эркер является полукругом, разметка стенки переносится на грунт (чертится проекция от натянутой веревки), отмечаются места основания конструкции.

Чтобы нарисовать полукруг, можно использовать циркуль, веревку и два колышка. Самое главное — это грамотно определить центральную часть этого элемента.

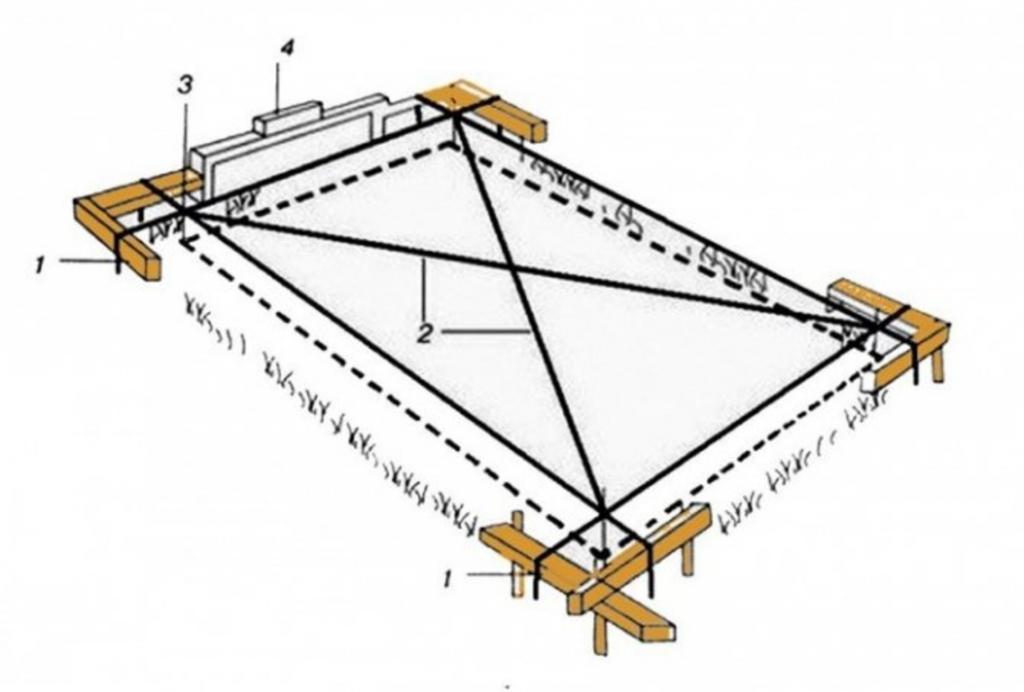

Использование обноски

На начальном этапе обычные колышки использовать неудобно, поскольку их приходится постоянно выдергивать и вновь забивать, а их центровка нарушается даже при незначительном наклоне. Поэтому применяются обноски. Они изготавливаются из двух колышков, заостренных внизу и соединенных горизонтальной планкой, длина которой соответствует ширине фундаментной ленты.

Для каждого угла будущей опорной конструкции требуется две обноски. Они устанавливаются на расстоянии 0.5-0.7 м от размеченной точки угла. Использование обносок предоставляет ряд преимуществ по сравнению с обычными колышками:

• Конструкция монтируется один раз. Ее не надо переставлять в ходе разметки.
• На обноске размещаются две бечевки, предназначенные для разметки наружного и внутреннего периметров фундамента.
• Чтобы скорректировать разметку, достаточно переместить бечевку по горизонтальной планке.

При использовании обноски очень важно поймать точную линию для контрольных проверок выполненных замеров. Углы определются с помощью отвеса в точках пересечения бечевок. На грунте их обозначают крестиками, используя краску или известковый раствор.

Столбчатое основание

Это простейшая разновидность фундаментного основания. При его сооружении используются круглые или прямоугольные опоры-столбы. Их монтируют в самых перегруженных местах: по углам постройки и в точках пересечения несущих стен. Чаще всего опоры устанавливаются с дистанцией 150-200 см. Столбы объединяются с помощью ростверка.

Разметка столбчатого фундамента под дом своими руками потребует двухъярусной обноски. Ее высота должна соответствовать габаритам будущего основания. Нижний ярус обноски используется для определения уровня столбов, а верхний для ростверка.

Конструкции делаются из досок. Они устанавливаются друг напротив друга. Все должно ограничиваться веревкой. Так получается четырехугольник. Все углы должны быть прямыми.

Опоры необходимо устанавливать на едином уровне. Контрольные шнуры крепятся по меткам, сделанным с помощью водяного уровня. На участках пересечения веревок вбиваются колья, указывающие места для проделывания скважин под столбы. После веревка снимается. Вместо кольев бурятся отверстия, в них устанавливаются опоры и бетонируются.

Плитное основание

Плитные основания используются на территориях со сложной почвой. Эти фундаменты являются наиболее надежными, по сравнению с другими аналогами. Применяются на торфянистых грунтах или на участках с высоким нахождением подземных вод.

Плитный фундамент также называют плавающим, поскольку во время передвижения почвы он как бы плавает по волнам. Во время любых изменений почвы давление от здания равномерно распределяется по всей поверхности железобетонной плиты. Это позволяет избежать каких-либо разрушений строительной конструкции.

Разметка плитного фундамента должна выполняться с учетом габаритных размеров будущего здания. Если ошибка будет составлять даже несколько сантиметров, придется все делать заново. Этого не избежать и тогда, когда при разметке фундамента не удастся найти прямой угол.

При сооружении плитного фундамента размечается только периметр дома. Расположение внутренних стен указывается уже на готовом основании. Если в проекте есть крыльцо или терраса, то они размечаются и заливаются одновременно с фундаментом, поскольку плита должна быть монолитной. Разметка делается в каждую сторону на метр больше, чем размеры плиты, указанные в проекте. Это необходимо для организации дренажной системы и отмостки.

Разметка внутренних контуров

При разбивке фундамента необходимо правильно выставить линию его внутренних границ. При этом учитывается толщина ленты, которая не должна быть меньше 0.5 м. Эта дистанция отмеряется вовнутрь от внешней линии и помечается кольями. Для внутренних несущих стен также понадобится разметка. У всех прямоугольных элементов нужно проверить равенство диагоналей.

Если на участке выполняется разметка ленточного фундамента сложной формы, то весь периметр нужно разделить на отдельные прямоугольные части и проверить их отдельно. Когда вся территория размечена, все показатели нужно перепроверить.

Применение нивелира

Лазерный уровень, который называют нивелиром, помогает правильно разметить фундамент. Пузырьковый строительный уровень позволяет контролировать, насколько правильно выставлен нивелир. В современных изделиях установлены автоматизированные механизмы, которые настраивают уровень положения, поэтому пользоваться устройством несложно. Как выставить нивелир описывается в инструкции к прибору.

Пошаговая инструкция как правильно сделать разметку нивелиром:

1. От колышка угла дома при помощи нивелира высчитывают и чертят линию, она обязана точно подходить к одной из стен строения.
2. Все замеры нужно производить из одной начальной отметки. Это даст возможность увеличить точность проводимых измерений.
3. Нулевая точка устанавливается на любом видимом объекте.

Рекомендации специалистов

Перед тем как рассчитать размеры фундамента и сделать разметку, стоит прислушаться к рекомендациям специалистов:

• чтобы линии веревок проходили наиболее четко, лучше всего выбирать колья маленького сечения. Отлично подойдут куски прутьев арматуры диаметром 8 мм, они с легкостью заходят в грунт и надежно держатся в нем;
• приступая к разметке территории, нужно правильно рассчитать отступы от границ с другими владениями и красной черты, указанной в разрешительном документе на строительство;
• на стадии сооружения опалубки и после бетонирования, а также во время установки опор и ростверка обязательно надо проверять диагонали. Их равенство служит подтверждением того, что сооруженное здание будет иметь прямые углы и надежно находиться на фундаменте;
• не советуют снимать разметку, пока котлован не будет выкопан, размеченными линиями можно контролировать этот процесс;
• бечевки необходимо закреплять внатяжку, чтобы они не отходили в сторону по причине мешающей растительности.

После подробного изучения технологического процесса сделанное самостоятельно основание равномерно сможет распределять давление на землю. Грамотно выполненная разметка и дальнейшие строительные работы позволят соорудить надежный фундамент, на котором дом простоит не одно столетие.

Видео по теме

выравнивание размера прямоугольника и расчет

После завершения проектирования размеры опоры конструкции переносятся на строительную площадку. От качественной разметки зависит ровность фундамента и правильная постановка отметок для возведения здания. Чтобы углы получились ровно 90°, проверьте диагонали фундамента и сравните их между собой. Если все сделать правильно, то надземная часть будет прочной и не деформируется со временем.

Содержание

1. Необходимость расчета диагонали фундамента
2. Трудности с неправильной разметкой
3. Правильный расчет диагонали фундамента
4. Необходимые инструменты для работы
5. Выравнивание размеров прямоугольника 9000 8
6. Нахождение третьего и четвертые углы

Необходимость расчета диагонали фундамента

При неправильном расчете диагонали все дальнейшее строительство будет расходиться с планом

Проект предполагает подбор конструктивных элементов точно по размерам, чтобы при строительстве не было перекосов. Длину балки или плиты перекрытия берут с необходимой глубиной опирания, которую принимают по проекту. При разметке фундамента требуется предельная аккуратность, ведь отклонение в размерах приведет к расхождению вертикальных конструкций.

Горизонтальные элементы могут не входить в проектное положение или выпадать из монтажного пространства, поэтому потребуется перерасчет длины, а также других показателей.

Правильная разметка основания приводит к приятным бонусам при возведении здания:

• простота возведения стен и использование сборных элементов;
• соблюдение предусмотренной проектом экономии средств и материалов;
• строительство объекта без отклонений от проекта.

Перед измерением диагонали фундамента нужно выровнять строительную площадку, чтобы было удобно наносить линии на землю. Почти всегда строительные конструкции и материалы, от изоляционных матов до досок и стеновых панелей, имеют прямые углы, поэтому фундамент также размечают с учетом этих требований.

Если диагонали прямоугольника равны, геодезист выполнил идеальную планировку. Если диагонали не совпадают, то не строится прямоугольник. Но и у равнобедренной трапеции получаются и диагонали одинаковой длины, поэтому стороны угла проверяют по принципу золотого сечения с помощью длинного шнура и рулетки.

Трудности при неправильной разметке

Нарушение геометрии фундамента снижает прочность стен

Неверный перенос размеров на местность и пренебрежение сравнением диагоналей приведут к появлению на поверхности земли ромба или трапеции. При возведении самого фундамента это может быть и не заметно, но первая укладка плит над цоколем выявит несоответствия и приведет к потере времени на перерасчет сборных элементов или переделку основания.

Если плита опирается меньше необходимой глубины, после нагружения техникой или людьми она может отколоться от несущей части стены и упасть. Такая неприятность затронет горизонтальные элементы пола на всех этажах многоэтажки и повторится вплоть до крыши.

Трудно выполнить устройство кровли, если размеры между балками не соответствуют, фермы приходится ставить большего размера, а в других местах уменьшать размеры. Сложность работы возрастает, ведь исполнитель выступает в необычной роли дизайнера и дизайнера.

Монтаж кровли усложнится, т. к. листы профнастила или шифера выпускаются с прямыми углами. Сборные угловые водосточные элементы также предназначены для установки на 90° желоб будет отходить от края крыши, и вода будет попадать на вертикальные ограждения, стены будут сырыми.

Сложности возникнут при последующей работе, поэтому нужно проверить диагональ фундамента и сравнить результаты. Замеры проводятся таким же образом после установки опалубки для подтверждения правильности расчетов.

Правильный расчет диагонали фундамента

После изучения плана основания необходимо приступить к разметке одной из сторон. Это может быть боковая часть, передняя или задняя, ​​в данном случае это не важное условие, ведь учитывается только ориентация направления.

Длина стены фундамента не учитывается, от места предстоящих углов можно взять еще 1,0 метр. В этих точках вбиваются колья, и натягивается шпагат. Запас длины дается для того, чтобы колышек не выдернули при рытье траншеи, и осталось указать направление стороны.

Колышки заменяются доской длиной 1 — 2 метра с прибитыми на конце кольями. Прикрепленный к ним шнур можно быстро перемещать из стороны в сторону при необходимости. Такое приспособление для работы называется обноски, оно позволяет рисовать участок с точностью до нескольких миллиметров.

Порядок работы:

• После натяжки шпагата находят ориентир по длине и определяют угол фундамента, за шпагат в этом месте цепляют прищепку или вбивают в землю кол, так появляются 2 угла.
• Проделайте то же самое с перпендикулярной стороной и определите направление.
• Перед расчетом диагонали прямоугольного треугольника по сторонам откладывают 3 и 4 равные части, они отмечаются на шпагате (например, 3 и 4 метра).
• Зависимость расстояния между отмеченными точками такова, что гипотенуза должна быть равна пяти частям (5 метрам) и не отличаться даже на сантиметр, иначе пойдет скос.

Сразу получить правильный результат разметки сложно. Расстояние меньше пяти частей будет означать острый угол, а больше будет говорить о величине больше 90°.

Необходимые инструменты для работы

Инструменты для разметки фундамента

При рытье траншей экскаватором шнуры, протянутые из углов, снимают, а места бортов отмечают на земле посыпкой контрастной вещество, например, светлый песок или мел. Элементы обноски окрашены яркой краской, чтобы экскаватор мог их видеть и не наехал на маркировочные детали. После рытья траншеи на старое место натягивают шнуры и проверяют расположение ям или канав.

Расчет диагонали фундамента производят с помощью инструментов и приспособлений:

• колья деревянные или ровные из арматуры, без кривизны;
• ровные куски металлического профиля или сухой рейки по 2 — 2,5 метра каждый для горизонтального переноса точек;
• нейлоновый шнур или прочный шпагат;
• гвозди, шурупы или шурупы;
• угольник, рулетка, молоток, ножницы;
• отвес, водяной или лазерный уровень.

Геодезисты используют теодолит для отметки углов и высоты. У частников такого инструмента нет; требует навыка работы с ним. Правильно измерить диагональ дома можно с помощью простых приспособлений.

На площадку закрепляются лазерные указки и строительный уровень — такой прибор покажет высокую точность при разметке. В продаже большие транспортиры и угольники, лучше брать такие, чтобы было удобнее переносить линии плана на местность. Начальная разметка очень важна для начала строительства, поэтому желательно несколько раз рассчитать диагональ, чтобы убедиться в правильности ее работы.

Выравнивание размера прямоугольника

В прямоугольнике все углы должны быть равны 90°, иначе получится неравнобедренная фигура с перекошенными стенками. Контур фундамента имеет внешнюю и внутреннюю стороны, поэтому требование прямоугольности распространяется на оба контура. Проще всего выровнять значение для простого прямоугольного дома с четырьмя стенами.

Иногда фундаменты в плане имеют сложную конструкцию, например, для пристройки или веранды делаются дополнительные монолитные ленты, а каминный зал рассматривается как отдельно стоящее помещение. В этом случае разметка усложняется тем, что что площадь дома будет составлена ​​из отдельных прямоугольников, которые размечены отдельно.

После планирования каждая фигура проверяется на соответствие другим деталям, а также выставляются прямые углы между составляющими элементами. Исходная сторона привязана к какой-то базе местности, которая выглядит прямолинейной. Это может быть забор, забор, трамвайные пути или бордюр асфальтовой дорожки. От этой линии откладывается такое же расстояние, чтобы указать первую сторону желаемого плана фундамента.

После окончательной разметки нужно правильно рассчитать диагональ и сравнить расстояние между первой-третьей и второй-четвертой вершинами прямоугольника на земле. Вы должны получить идеально равные расстояния. Также проверяется длина противоположных сторон, которые также должны быть равными.

Нахождение третьего и четвертого углов

В расчете используется теорема Пифагора

Соответствие частей в треугольнике, вдоль которого на сайте отмечен прямой угол, можно проверить по теореме Пифагора. Выражается формулой a² + b² = c²: квадрат гипотенузы равен сумме квадратов катетов.

Для расчета длины соединительной гипотенузы нужно вычислить квадрат одного расстояния по шнуру с квадратом другой стороны угла и сложить полученные значения. Из полученного результата извлеките квадратный корень, чтобы получить длину гипотенузы. Это выровняет диагональ прямоугольника, чтобы получить идеальный прямой угол.

Аналогичным образом находятся третий и четвертый углы вдоль начальной вершины и существующей стороны. После установки последнего угла проверяются для сравнения противоположные диагонали и стороны на рисунке. Используется шнур, который не растягивается по длине, чтобы не искажать измерения.

Старый способ измерения диагонали дома заключается в использовании веревки с 13 узлами, завязанными на ней на абсолютно равном расстоянии друг от друга. На одной стороне прямоугольника между узлами было 3 расстояния, а четвертое совпадало с вершиной угла. После вершины измеряли 4 таких сегмента. Гипотенуза составляла оставшиеся 5 промежутков, а первый узел при вытягивании должен был совпасть с 13-м завязанным элементом.

Как найти диагональ матрицы?

Британский математик Артур Кейли был первым человеком, разработавшим алгебраический аспект матрицы. После этого психиат Гейзенберг использовал матрицы как инструмент для объяснения своего знаменитого квантового принципа. Изучение матриц зародилось при решении различных типов простых и сложных линейных задач, решение которых без матриц затруднительно. Прямоугольный массив из mn чисел в виде m горизонтальных линий, называемых строками, и n вертикальных линий, называемых столбцами, называется матрицей порядка m x n. Эти массивы заключены в  [ ]  или ( ) или || || . Каждое число матрицы m x n известно как элемент матрицы. Матрица обычно обозначается заглавными буквами, а ее элемент обозначается маленькими буквами с суффиксом ij, который указывает на номер строки и столбца, т. е. aij, называется элементами матрицы A.

• Элементы матрицы могут быть скалярными или векторными величинами.
• Матрица — это всего лишь набор чисел; она не имеет определенного значения. т.е. [5] ≠ 5.

Некоторые важные термины, относящиеся к матрице

• Элементы матрицы: Каждое из M, N чисел матрицы называется элементом или записью матрицы.
•  Обозначение матрицы: Матрица обычно представлена ​​символами [a _ij ] или (a _ij ) или ||a _ij ||. Матрица обозначается одной заглавной буквой, такой как A, B, C и т. д.
• Порядок матрицы: Говорят, что матрица, имеющая m строк и n столбцов, является матрицей порядка m x n.

Диагональные элементы матрицы

Элемент aij матрицы A = [a _ij ] является диагональным элементом матрицы, если i = j, например, когда суффиксы строк и столбцов равны. Таким образом, ₁₁ , ₂₂ , a ₃₃ , a ₄₄ , … и так далее — диагональные элементы матрицы A  = [a _ij ].

• Главная диагональ матрицы

Главная диагональ также известна как ведущая диагональ. Диагональ квадратной матрицы, идущая от верхних левых объектов к нижним правым объектам, является главной диагональю матрицы.

Здесь элементы главной диагонали не равны нулю.

• Диагональ счетчика

Также называется антидиагональю матрицы. Диагональ квадратной матрицы, идущая от верхних правых объектов к нижним левым объектам, называется встречной диагональю матрицы.

Здесь диагональные элементы счетчика не равны нулю.

Примечание: Выше мы рассмотрели примеры в главной и встречной диагонали. Элементы матрицы, отличные от диагональных, считаются нулями для лучшего понимания.

Примеры задач



Вопрос 1: Найдите диагональный элемент в приведенной ниже матрице.

Решение:

Как мы знаем, найти диагональ матрицы или диагональных элементов несложная задача; это просто базовая практика работы с матрицами. Если бы кто-нибудь сказал нам найти диагональный элемент, в результате мы нашли бы только главную диагональ. который проходит от верхних левых объектов к нижним правым объектам

Диагональный элемент матрицы,

a ₁₁ = 9, _{a 22 = 8, a 33 = 1}

Вопрос 2: Найдите след матрицы A, приведенный ниже.

Решение:

След матрицы: на самом деле это сумма элементов главной диагонали.

tr(A) = а ₁₁ + а ₂₂ + а _33;

Итак, после наблюдения за матрицей

можно сказать, что ₁₁ = 1, a ₂₂ = 2, a ₃₃ = 5

tr(a) = 1 + 2 + 5 = 8

Вопрос 3. Найдите обратную диагональную матрицу :

Решение:

Определитель матрицы A,

|A| = -30

Сопряженная матрица A,

Мы знаем, что обратная матрица A равна: A ^-1 = \frac{adj(A)}{|A|}



Вопрос 4: Найдите значение ₁₁ + ₂₃ – ₂₂ + ₃₁ из приведенной ниже матрицы.



Решение:

Мы знаем стандартный матричный синтаксис.



Сравнивая его с нашей матрицей, мы можем сказать, 2 31 = 5

Требуемый результат: a ₁₁ + а ₂₃  – а ₂₂ + a ₃₁ = 8 + 9 – 2 – 5 = 10

2

Диагональный элемент матрица выше равна 2, 4 и 1 соответственно.
