Комбинированный столбчато-ленточный фундамент

6 Апрель 2017 Стройэксперт Главная страница » Фундамент » Типы и виды Просмотров: 4450

Столбчато-ленточный фундамент

В современном частном домостроении преобладает строительство монолитных ленточных фундаментов. Этот вид основания обеспечивает достижение оптимальных технико-эксплуатационных характеристик для зданий разного типа. В большинстве ситуаций этот вариант обеспечивает необходимыми прочностными и эксплуатационными характеристиками конструкции. Несущая способность очень высока. Но иногда его применение ограничено или недопустимо, тогда приходится прибегнуть к альтернативным вариантам, среди которых особенно выделяется столбчато-ленточный фундамент.

Ограничения использования ленточного основания
Комбинированный фундамент – когда использовать и возможные варианты
Виды столбов для столбчато-ленточного фундамента
Процесс строительства столбчато-ленточного фундамента

Ограничения использования ленточного основания

Одним из ключевых определяющих параметров строительства является геологическая ситуация на участке. Ленточный фундамент придется закладывать на существенную глубину или осуществлять различные виды изменений, которые неудобны и невыгодны. Среди ограничивающих использование основания можно выделить следующие геологические характеристики:

Верхние горизонты подстилающего грунта могут иметь высокий коэффициент морозного пучения, что приводит к сезонным разрушениям основания.
Если в регионе строительства наблюдается большая глубина промерзания грунта в зимний период, то придется пройти эту отметку мощным бетонным поясом, который обходится очень дорого.
Глубокое залегание прочных и устойчивых горизонтов.
Наличие на участке значительного уклона местности требует принятия альтернативного решения, чтобы не обустраивать огромной высоты пояса ленточного основания.

Ограничение ленточного фундамента

При тщательном анализе сложившейся на участке обстановке и изучения имеющихся данных предпроектных изысканий архитектор поможет подобрать оптимальный вариант конструкции основания.
Если для владельца здания важно иметь подвал или подземный гараж, то закладывание основания на значительную глубину неизбежно. Но если вы не нуждаетесь в такой конструкции, то достаточно ограничиться оптимально подобранными столбчатыми основаниями.
Этот тип основания позволяет достигать отличных характеристик основания за счет равномерного распределения нагрузки при минимальных затратах на прохождение грунтов.

к оглавлению ↑
Комбинированный фундамент – когда использовать и возможные варианты
Ленточный фундамент со столбами сочетает в себе достоинства сразу двух популярных и активно используемых оснований. Так удается грамотно применять достоинства для достижения наилучшего результата.

Комбинированный фундамент ленточно-столбчатый — это простой гибрид широко известных вариантов конструкции. Главный принцип, который заложен в основе данного типа фундамента, заключается в том, чтобы пройти слабые грунты и выйти на несущий горизонт не всей полосой основания, но только несущими опорами, которые и выдерживают здание, гарантируя ему устойчивость и прочность.

После выхода на поверхность опоры связываются монолитной лентой, что позволяет создать единую конструкцию, в которой вес равномерно передается на созданные столбы. Такую соединительную стяжку называют ростверком, которые опирается не на грунт, как в стандартном виде, но на созданные столбы основания.
При общем взгляде, столбчато-ленточный фундамент является разновидностью свайно-ленточного основания, которое возводят на буронабивных сваях.

Использование описываемого вида основания для строительства различных видов зданий и сооружений позволяет достигать следующих преимуществ:
Снижение объемов работы, использования строительных материалов, что приводит к сокращению стоимости выполнения работ и падению сметной стоимости всего строительства.
Ускорение производства работ, что способствует скорейшему достижению необходимого результата.
Выполнение работ на всех этапах строительства основания не представляет особой технической сложности и позволяет достигать поставленной задачи собственными силами.

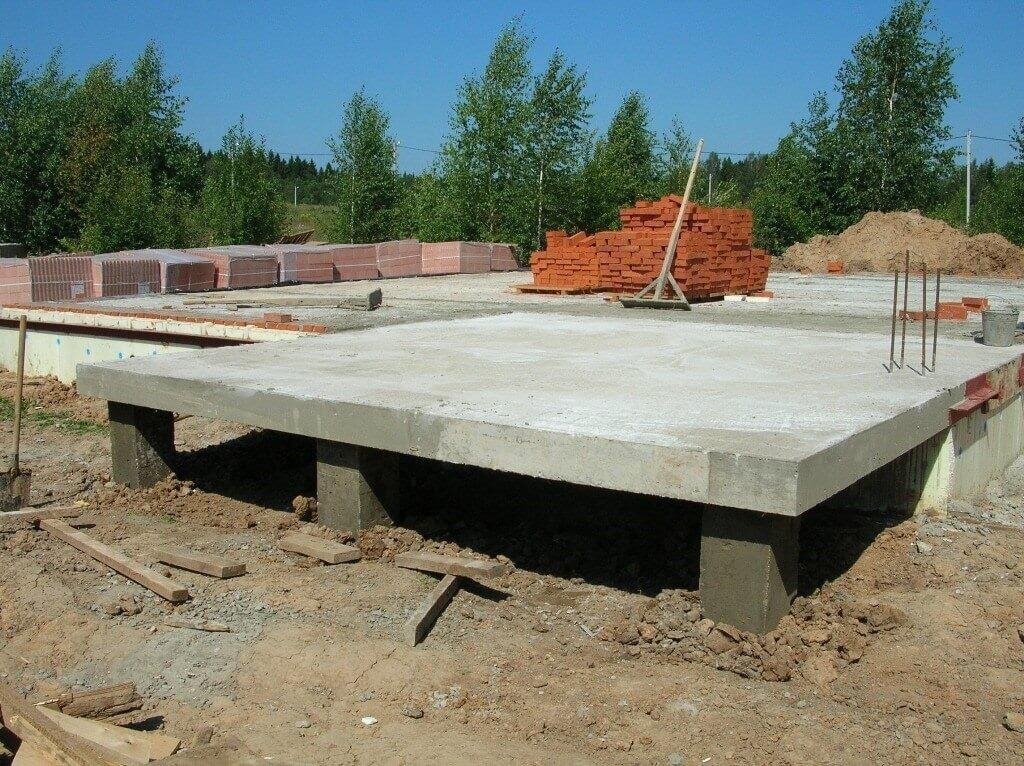

Комбинированный фундамент
Фундамент ленточно-столбовой служит прекрасным примером удачного сочетания нескольких популярных видов основания.

к оглавлению ↑

Виды столбов для столбчато-ленточного фундамента
Столбчато-ленточный фундамент своими руками можно возвести в кратчайшие сроки, если правильно выполнить проектную подготовку и соблюсти правила ведения строительства. На стадии проектирования столбчато-ленточный фундамента расстояние между столбами и параметры самих опор определяются с максимальной точностью – ведь это будущие опоры всего строения.
Широкий выбор типов свай, которые применяются в виде опор для основания, определяет разновидности этого комбинированного основания. Опоры могут изготавливаться как в заводских условиях, так и непосредственно на участке. Буронабивной вид конструкции оптимально подходит для строительства такого фундамента.

Иногда применяют одиночные опорные конструкции, которые позволяют распределять основную нагрузку максимально точно и эффективно.
Ленточно-столбчатый фундамент может быть возведен в кратчайшие сроки своими руками, обеспечивая при этом достаточную прочность и эстетичность строения.

к оглавлению ↑
Процесс строительства столбчато-ленточного фундамента
Комбинированные фундаменты для дома позволяют получать отличные результаты. Простые столбы под ленточный фундамент на практике обеспечивают высокие технические характеристики. Построить основание можно самостоятельно, для этого необходимо соблюсти несколько этапов возведения:
Этапы строительства
Подготовка участка застройки. На этом этапе следует тщательно очистить участок, выровнять грунт и провести разметку основания на участке. Это выполняет либо самостоятельно, либо с привлечением геодезистов. Определяется точно положение каждой опоры на участке.
Бурение скважин для будущих опор. Выполняется с использованием специальных ручных буров или дополнительной техники – в зависимости от параметров создаваемых скважин и технических характеристик грунтов. Скважина обычно в нижней части расширяется, что позволяет создавать дополнительную опору и прочность. Бурение выполняют строго по проекту, выдерживая рассчитанный шаг между опорами.

Гидроизоляция каждой созданной скважины. Для обеспечения сохранности опор важно гарантировать прочность и защиту столбов. Они испытывают постоянное давление со стороны грунтовых вод, что приводит к разрушению структуры основания. Поэтому используют листовой рубероид, или прочие гидрофильные материалы, для предотвращения разрушения основания.
Дно скважины покрывается песчано-гравийной смесью, после чего выполняется необходимое армирование места размещения будущей опоры. Арматуру устанавливают вертикально и обычно достаточно 4 прутьев.
Монтируется опалубка, которая становится корпусом опоры.
После завершения оборудования скважин под каждый столб, переходят к аналогичным работам для обустройства связующего ростверка. Здесь также делают подстилающую подушку, гидроизоляцию, опалубку – получившуюся в итоге конструкцию просто заливают бетоном.

Комбинированный фундамент прост в строительстве и эффективен при эксплуатации. Простой столбчато-ленточный фундамент с монолитной стяжкой обладает набором следующих практически ценных достоинств:

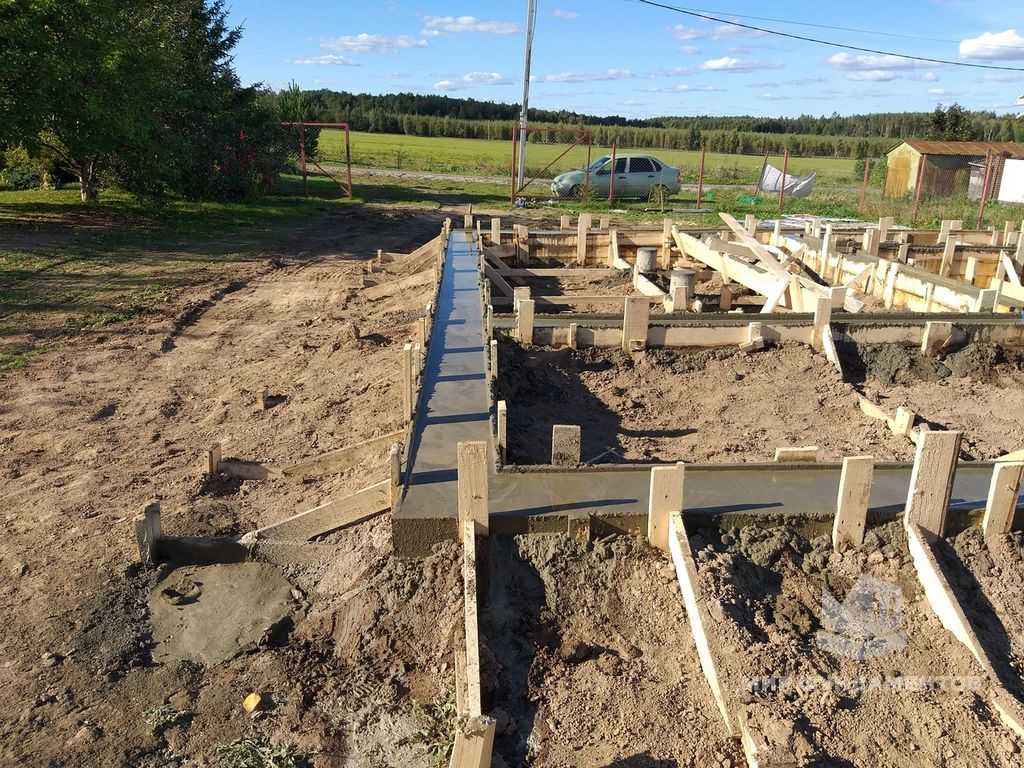

Строительство комбинированного фундамента
Низкая стоимость производства работ и закупки материалов. В конечном счете такой выбор основания позволяет сократить расходы в несколько раз на создание прочного основания.
Простота монтажа опор и ростверка, что позволяет не только сделать работы в короткий срок, но и выполнить большинство работ самостоятельно, без привлечения дополнительных работников и специалистов.
Возведение основания возможно полностью выполнить бригадой в 2-3 человека.
Таким образом, комбинированный тип основания позволяет достигать отличных эксплуатационных характеристик при ограниченных затратах. Такой подход является лучшим решением в некоторых ситуациях, позволяя оптимизировать весь процесс возведения дома.

Комбинированный фундамент, цена под ключ в Санкт-Петербурге
Возведение комбинированного фундамента любой сложности без переплат за 15 дней с гарантией 5 лет в Санкт-Петербурге и Ленинградской области
Подробная, прозрачная, конечная смета за 1 день после выезда замерщика
Поэтапная оплата в течении всего строительства фундамента
Возможность приехать на экскурсию и посмотреть строящиеся объекты
Экономия на материалах 20-80 тыс. ₽ за счет прямых отповых закупок у поставщиков
Получите точную смету комбинированного фундамента
1
Оставьте свой номер телефона
Выберите тип постройкиДомДачаГаражТеплицаБаняЗаборДругой объект
Выберите тип фундаментаСтолбчато-ленточный фундаментСвайно-ленточный фундаментСвайно-плитный фундамент

2
Наш специалист свяжется с Вами в течение 30 минут, задаст уточняющие вопросы и озвучит стоимость

3
Если цена Вас устроит, к Вам приедет инженер для замера и более предметного разговора и составления конечной сметы. Выезд бесплатный.
Я согласен(а) с политикой обработки персональных данных
Комбинированный фундамент – это оптимальный вариант в непростых геологических условиях, особенно, при большой глубине промерзания или в случае нестабильного типа почвы (например, пучинистой). Однако такая задача требует со стороны исполнителя большого опыта и профильных знаний. Именно поэтому мы рекомендуем поручить ее профессионалам – таким, как «Реал Эстейт». Мы используем современные технологии и новейшую спецтехнику, выполняя свою работу в минимальные сроки. Наши специалисты профессионально обустраивают все виды комбинированного фундамента.

Помимо комбинированного мы возводим все стандартные виды оснований: мелкозаглубленный ленточный, монолитная плита, свайный фундамент с ростверком, а также основание на буронабивных и винтовых сваях.
Виды и технологии комбинированного фундамента
Свайно-ленточный фундамент
Основание из свай, вкопанных в землю на глубину ниже точки промерзания, и железобетонного ростверка на них.
Столбчато-ленточный фундамент
Основание из округлых или прямоугольных опор углубленных ниже уровня промерзания земли на 1-3 м закрепленный между собой лентой.
Свайно-плитный фундамент
Основание состоит из винтовых или буронабивных бетонных свай, монолитной плиты (сборной из готовых ЖБИ либо залитой на месте).
Закладываем прочный фундамент для счастливого будущего
Частный дом
Коммерческий объект
Теплица
Устройство комбинированного фундамента
Специалисты компании используют современное оборудование и передовые технологии, что позволяет нам выполнять работу на высоком уровне. Стоимость наших услуг порадует вас своей демократичностью и поможет существенно сэкономить при строительстве!
При выборе типа основания учитываем:
Ваш бюджет
Тип грунта
Перепад высот
Сбор нагрузок
Уровень
грунтовых вод
Есть ли
верховодка?
Будет ли подвал
или цокольный этаж?
Результаты
изысканий
Бесплатный расчет сметы
Бесплатно поможем выбрать наиболее подходящий фундамент и сэкономит ваш бюджет там, где это возможно.
Вы получите обоснованное решение по выбору типа основания и конечную смету. А сэкономленные средства сможете вложить в дальнейшее строительство.
Оставьте свой номер телефона
В течение 30 минут с вами свяжется наш специалист для уточнения деталей
Я согласен(а) с политикой обработки персональных данных
В стоимость входит:
Выезд специалиста, планировка территории, подготовка технического задания
Земляные работы, буровые работы, устройство скважин под столбы, рытье котлована
Песчаная подушка под фундамент
Монтаж опалубки под нижний ростверк и плиту
Вязка арматуры
Заливка бетона
В стоимость фундамента включены материалы с доставкой до вашего объекта (в радиусе 25 км от КАД)
Плюсы и минусы комбинированного фундамента
Комбинированный фундамент отличается рядом преимуществ, среди которых:
Возможность строительства в непростых климатических и геологических условиях.
Высокие несущие и эксплуатационные свойства, благодаря сочетанию лучших характеристик двух типов фундаментов в одном;
Возможность обустраивать основание на сложных грунтах, в том числе на уклоне, для дома из газобетона, пеноблоков, кирпича.
Равномерное распределение нагрузки по всей области конструкции.
Реализация любых сложных проектов, с учетом персональных пожеланий заказчика.
Среди минусов такого типа фундамента можно выделить сложность его исполнения на практике. Однако эта проблема легко решается при правильном выборе подрядчика. Наши квалифицированные мастера обладают большим опытом в такой работе и выполняют ее на высоком уровне.
Мы строго соблюдаем все технологические этапы, добиваясь полного соответствия нормам ГОСТ и другим современным стандартам качества. Наши специалисты выполняют устройство фундамента для дома, а также для дополнительных хозяйственных объектов: бани, гаража, забора и т.д.
Позвоните специалистам «Реал Эстейт», чтобы заказать строительство в Санкт-Петербурге и Ленинградской области. Мы проконсультируем вас и рассчитаем предварительную стоимость работ. Наш основной принцип – индивидуальный подход к каждому клиенту, что позволяет сформировать качественный комбинированный фундамент, с учетом всех пожеланий заказчика.
Цена свайно-ленточного фундамента
Фундамент
6×6
d=300 мм (диаметр столба)
h=300 мм (высота ленты)
b=300 мм (ширина ленты) 157 000 ₽
d=400 мм (диаметр столба)
h=400 мм (высота ленты)
b=400 мм (ширина ленты) 166 000 ₽
Фундамент
6×8
d=300 мм (диаметр столба)
h=300 мм (высота ленты)
b=300 мм (ширина ленты) 164 000 ₽
d=400 мм (диаметр столба)
h=400 мм (высота ленты)
b=400 мм (ширина ленты) 187 000 ₽
Фундамент
8×8
d=300 мм (диаметр столба)
h=300 мм (высота ленты)
b=300 мм (ширина ленты) 180 000 ₽
d=400 мм (диаметр столба)
h=400 мм (высота ленты)
b=400 мм (ширина ленты) 208 000 ₽
Фундамент
8×10
d=300 мм (диаметр столба)
h=300 мм (высота ленты)
b=300 мм (ширина ленты) 201 000 ₽
d=400 мм (диаметр столба)
h=400 мм (высота ленты)
b=400 мм (ширина ленты) 228 000 ₽
Фундамент
10×10
d=300 мм (диаметр столба)
h=300 мм (высота ленты)
b=300 мм (ширина ленты) 214 000 ₽
d=400 мм (диаметр столба)
h=400 мм (высота ленты)
b=400 мм (ширина ленты) 247 000 ₽
Фундамент
10×12
d=300 мм (диаметр столба)
h=300 мм (высота ленты)
b=300 мм (ширина ленты) 232 000 ₽
d=400 мм (диаметр столба)
h=400 мм (высота ленты)
b=400 мм (ширина ленты) 268 000 ₽
Цена столбчато-ленточного фундамента
Фундамент
6×6
d=300 мм (диаметр столба)
h=300 мм (высота ленты)
b=300 мм (ширина ленты) 159 000 ₽
d=400 мм (диаметр столба)
h=400 мм (высота ленты)
b=400 мм (ширина ленты) 168 000 ₽
Фундамент
6×8
d=300 мм (диаметр столба)
h=300 мм (высота ленты)
b=300 мм (ширина ленты) 166 000 ₽
d=400 мм (диаметр столба)
h=400 мм (высота ленты)
b=400 мм (ширина ленты) 189 000 ₽
Фундамент
8×8
d=300 мм (диаметр столба)
h=300 мм (высота ленты)
b=300 мм (ширина ленты) 182 000 ₽
d=400 мм (диаметр столба)
h=400 мм (высота ленты)
b=400 мм (ширина ленты) 210 000 ₽
Фундамент
8×10
d=300 мм (диаметр столба)
h=300 мм (высота ленты)
b=300 мм (ширина ленты) 203 000 ₽
d=400 мм (диаметр столба)
h=400 мм (высота ленты)
b=400 мм (ширина ленты) 230 000 ₽
Фундамент
10×10
d=300 мм (диаметр столба)
h=300 мм (высота ленты)
b=300 мм (ширина ленты) 216 000 ₽
d=400 мм (диаметр столба)
h=400 мм (высота ленты)
b=400 мм (ширина ленты) 249 000 ₽
Фундамент
10×12
d=300 мм (диаметр столба)
h=300 мм (высота ленты)
b=300 мм (ширина ленты) 235 000 ₽
d=400 мм (диаметр столба)
h=400 мм (высота ленты)
b=400 мм (ширина ленты) 270 000 ₽
Цена плиты на бетонных сваях
Фундамент
6×6
d=300 мм (диаметр столба)
h=200 мм (толщина плиты) 171 000 ₽
d=300 мм (диаметр столба)
h=250 мм (толщина плиты) 207 000 ₽
d=300 мм (диаметр столба)
h=300 мм (толщина плиты) 233 000 ₽
Фундамент
6×8
d=300 мм (диаметр столба)
h=200 мм (толщина плиты) 255 000 ₽
d=300 мм (диаметр столба)
h=250 мм (толщина плиты) 281 000 ₽
d=300 мм (диаметр столба)
h=300 мм (толщина плиты) 317 000 ₽
Фундамент
8×8
d=300 мм (диаметр столба)
h=200 мм (толщина плиты) 341 000 ₽
d=300 мм (диаметр столба)
h=250 мм (толщина плиты) 395 000 ₽
d=300 мм (диаметр столба)
h=300 мм (толщина плиты) 467 000 ₽
Фундамент
8×10
d=300 мм (диаметр столба)
h=200 мм (толщина плиты) 431 000 ₽
d=300 мм (диаметр столба)
h=250 мм (толщина плиты) 503 000 ₽
d=300 мм (диаметр столба)
h=300 мм (толщина плиты) 593 000 ₽
Фундамент
10×10
d=300 мм (диаметр столба)
h=200 мм (толщина плиты) 541 000 ₽
d=300 мм (диаметр столба)
h=250 мм (толщина плиты) 631 000 ₽
d=300 мм (диаметр столба)
h=300 мм (толщина плиты) 719 000 ₽
Фундамент
10×12
d=300 мм (диаметр столба)
h=200 мм (толщина плиты) 655 000 ₽
d=300 мм (диаметр столба)
h=250 мм (толщина плиты) 776 000 ₽
d=300 мм (диаметр столба)
h=300 мм (толщина плиты) 889 000 ₽
Калькулятор стоимости фундамента
Фундамент:
Свайно-ленточный
Столбчато-ленточный
Свайно-плитный
Услуга:
Под ключ
Только работа
Объём работ: м ³
1 м³ > 100 м³
Для расчета используются
рекомендуемые параметры
Примерная стоимость ^*
250 000₽
Три причины обратиться в нашу компанию
Бесплатный расчет сметы
Посчитаем смету за 2 часа.
Приложим к смете проект
Работу по договору
Работы проводятся на основании договора.
Монтаж по СНИП, СП и ГОСТ
Соблюдаем все требования.
Имеем сертификаты на всю продукцию
Как заказать комбинированный фундамент?
1
Оставляете заявку
Мы связываемся с Вами и озвучиваем цены в формате от и до под Ваш будущий фундмаент. Если она Вас устроит, то договариваемся о выезде нашего инженера к Вам на замер.
2
К Вам приезжает замерщик
Наш инженер приедет к вам, выслушает ваши пожелания, проконсультирует по выбору, снимет размеры для составления конечной сметы и разработки проекта.
3
Считаем смету
Мы готовим конечную смету с учетом индивидуальных размеров и пожеланий. Вы смотрите эскизы. Если всё устраивает, переходим к заключению договора. Если нет — ищем компромисс.
4
Заключаем договор
К вам приедет курьер с договором либо вы можете приехать в наш офис.
5
Строительство на участке
Изготавливаем Ваш фундамент, он будет готов в течение 1-14 дней (зависит от выбранного типа основания).
6
ПОДПИСЫВАЕМ АКТ ПРИЕМКИ-ПЕРЕДАЧИ
После снятия опалубки и уборки территории подписывается акт приема-передачи и производится окончательная оплата работ.
Типы комбинированных фундаментов и особенности проектирования
Комбинированные фундаменты представляют собой тип фундамента, сооруженный из двух колонн. Когда колонн больше двух, такой фундамент называется ленточным.
Комбинированный фундамент сооружается, когда изолированный фундамент не может выдержать прилагаемой нагрузки вдоль или когда есть две закрытые колонны.
Что такое комбинированный фундамент
Это тип фундамента, построенного путем объединения двух колонн. Комбинация колонн может быть выполнена, как описано выше. Можно выделить следующие причины для возведения комбинированных фундаментов.
Увеличение осевой нагрузки на колонну привело к увеличению площади башмаков. Когда баллон давления каждого фундамента перекрывается, в грунте возникает зона высокого напряжения, которая может привести к разрушению неглубокого фундамента . В этих ситуациях мы объединили фундамент, чтобы сделать единую опору.
Когда на границе есть колонны, мы объединяем фундамент с внутренней колонной.
Увеличение осевой нагрузки и снижение несущей способности грунта увеличивают площадь фундамента. Это также будет поводом для объединения основы.
Types of Combined Footing
Rectangular Combined footings
Trapezoidal Combined Footings
Other shaped footings
Strap Footing
Raft Footings
Rectangular Combined Footing
As the name implies, it’s rectangular in shape and it является наиболее распространенным типом фундамента.
Конструкция и конструкция этих типов фундаментов очень просты по сравнению с другими нестандартными формами. Длина фундамента и арматуры не варьируется.
Колонны этих типов фундамента могут быть в середине одной колонны, могут быть на краю фундамента. Когда есть межевые стены, мы не можем продолжать фундамент на другую землю. Следовательно, мы должны построить колонну на краю фундамента.
Детализация арматуры также проста. Для этих типов фундаментов используются две арматурные сетки (верхняя сетка и нижняя сетка).
Трапециевидные комбинированные фундаменты
Форма фундамента может быть выбрана в соответствии с проектными требованиями или в соответствии с ограничением пространства для фундамента. Эти типы фундаментов не так популярны в строительстве из-за дефицита строительства.
Различная ширина фундамента усложняет конструкцию. Длина всех подкреплений, размещенных в более коротком направлении, различна.
Трапециевидная форма и разнообразная форма, уменьшающая площадь основания по сравнению с прямоугольным основанием того же масштаба. Однако такой характер фундамента не может снизить стоимость строительства.
Фундаменты других форм
Помимо трапециевидной и прямоугольной формы, существуют фундаменты других форм, представляющие собой комбинацию двух колонн. На следующем рисунке показан этот тип фундамента.
Кроме того, следует отметить, что эти типы не так распространены в строительстве и сооружаются только в особых случаях. Как показано на рисунке выше, в зависимости от требований к фундаменту могут быть построены фундаменты различной формы.
Ленточные фундаменты
Известно, почему мы изготавливаем ленточные фундаменты. Нам не нужно постоянно строить ленточные фундаменты. Изолированное основание само по себе может действовать вдоль и нести приложенные нагрузки. Но есть ограничения по эксцентриситету фундамента.
При увеличении осевой нагрузки давление на колонну значительно возрастает. Это приведет к чрезмерной осадке фундамента и нарушению несущей способности грунта. Поэтому, чтобы сбалансировать давление под фундаментом, мы соединяем внецентренно несущий фундамент с обычным фундаментом колонны.
Плотные фундаменты
Последним вариантом комбинированного фундамента является плотный фундамент. Как уже говорилось, мы можем исключить из списка комбинированных фундаментов плитные фундаменты или матовые фундаменты . Однако, кажется, стоит иметь не на этом типе основы.
Это комбинация всех столбцов структуры. Изначально мы пытаемся построить здание на изолированном блочном фундаменте. Однако увеличение осевой нагрузки на колонну увеличивает площадь фундаментов.
Когда она достигает 66% площади фундамента, занимаемой изолированными фундаментами, у нас нет другого выхода, вместо этого выбрать ростверк.
Проектирование и строительство ростверков не так сложно, как фундаментов глубокого заложения . Однако для проектирования потребуется компьютерный аналитик.
Толщина плота может остаться прежней или, возможно, увеличиться в местах расположения колонн, чтобы увеличить способность к изгибу и сдвигу. Особое внимание следует уделить пробивные ножницы конструкция, так как может потребоваться усиление по периметру сдвига или увеличение толщины плота.
Как спроектировать комбинированный фундамент
В этой статье мы сосредоточимся на проектировании фундамента с двумя колоннами. Давайте посмотрим, какие шаги нужно предпринять.
Рассчитайте рабочие нагрузки двух колонн, опирающихся на фундамент.
Рассчитать площадь фундамента по допустимой несущей способности – следует взять из отчета об исследовании грунта.
Площадь фундамента = [Общая рабочая нагрузка колонны] / [допустимая несущая способность]
Выберите размеры фундамента на основе расчетных значений. Изначально принимаем ширину фундамента.
Теперь рассчитаем центр нагрузки. Это точка, в которой действует результирующая сила. Так как фундамент должен быть асимметричен относительно этой точки, теперь мы можем рассчитать длину фундамента.
Этот расчет является пробным процессом, и нам может потребоваться скорректировать ширину и длину основания в расчете, чтобы получить подходящее значение.
Теперь рассчитайте предельное давление под фундаментом.
Рассчитайте уравнение изгибающего момента изгиба вдоль фундамента. Найдите максимальный изгибающий момент и поперечные силы.
Исполнение для максимального изгибающего момента и совместного усилия.
Сделайте детализацию арматуры .
Рабочий пример проекта комбинированного фундамента можно найти для получения дополнительной информации.
Детали армирования комбинированного фундамента
Обычно основание, соединенное с двумя колоннами, имеет две сетки, так как возникают изгибающие моменты.
Сдвигающие звенья не предусмотрены на практике в этих типах фундаментов. Однако, при необходимости, мы можем предоставить поперечные звенья в случае, если невозможно увеличить толщину фундамента для повышения прочности на сдвиг.
При увеличении толщины фундамента необходимо обеспечить боковую арматуру, чтобы избежать растрескивания фундамента из-за теплового воздействия.
Факторы, которые необходимо учитывать при проектировании и строительстве
Площадь фундамента: Площадь фундамента выбирается исходя из осевой нагрузки на колонну и допустимой несущей способности грунта. Поскольку две колонны объединены, может возникнуть возможность увеличения площади фундамента больше, чем требуется, что приведет к снижению давления под фундаментом.
Площади фундаментов выбираем исходя из допустимой несущей способности всех оснований. Если есть значительные изменения площади фундамента, это меняет давление под фундаментом. Различное давление под фундаментом вызывает различную осадку фундамента. Поэтому особое внимание следует уделить выбору площади основания, особенно при низкой несущей способности грунта, который более подвержен более высокой осадке.
Улучшение грунта : Требуется улучшить грунт в соответствии с рекомендациями в отчете о геотехнических исследованиях, чтобы получить требуемую несущую способность грунта. Методы стабилизации грунта или улучшения грунта для малоэтажных сооружений могут выполняться под пристальным наблюдением инженера-строителя.
Если конструкция опирается на землю, она должна иметь необходимую грузоподъемность. Любое разрушение слабого грунта, выполненное ненадлежащим образом, может привести к разрушению конструкции, разрушению фундамента, осадке фундамента и т. д.
Консолидация Расчет: Это долгосрочный вопрос, если мы не идентифицируем на начальном этапе проекта до проектирования фундаментов. Поскольку конструкция содержит различные типы фундаментов, такие как комбинированный и изолированный фундамент, необходимо уделять больше внимания типу грунта.
Должны быть приняты необходимые меры для предотвращения осадки фундамента после строительства. Если это не решить на начальном этапе, возникнет много проблем, которые будет сложно решить. Например, осадка фундамента может привести к появлению трещин в кирпичных стенах. Продолжение заселения на более длительный срок, заделка трещин не решит проблему. Трещины могут появиться вновь при дальнейшей осадке фундамента.
Поэтому, как предлагается в статье типы грунта , необходимые меры должны быть приняты на начальном этапе проектирования и строительства.
Связанные статьи
Спреда
Фонд малой.0015
Foundation Failure
Underpinning
Eccentrically Loaded Foundations
Shallow Foundation Failure
Pile Raft Foundations
Mat Foundation
Свайный фундамент
Свайный фундамент
Pile foundations
Uplift Pressure on Foundations
How to Determine Foundation Type
Excavation for Foundation
Foundation Waterproofing
Осадка мелкозаглубленного фундамента
Плитный фундамент
Проект комбинированного фундамента с примером и типами комбинированного фундамента
🕑 Время чтения: 1 минута
Комбинированные фундаменты сооружаются для двух и более колонн, когда они находятся близко друг к другу и их фундаменты перекрывают друг друга. Обсуждается проектирование комбинированных фундаментов на примере. Функцией фундамента или фундамента является передача нагрузки от конструкции на нижележащий грунт. Выбор подходящего типа фундамента зависит от глубины залегания несущих слоев, состояния грунта и типа надстройки.
В комплекте: 9 шт.0003
Комбинированные опоры
Типы комбинированной опоры
Прямоугольные комбинированные опоры
Шаги для конструкции комбинированной опоры
Объединение комбинированных опоров. Всякий раз, когда две или более колонны по прямой линии размещаются на одном раскладном основании, это называется комбинированным основанием. Изолированные фундаменты для каждой колонны, как правило, являются экономичными. Комбинированные фундаменты предусматриваются только в случае крайней необходимости, т.к.
Когда две колонны расположены близко друг к другу, что приводит к перекрытию соседних изолированных фундаментов
Там, где несущая способность грунта низкая, что приводит к перекрытию соседних изолированных фундаментов
Близость линии застройки или существующего здания или канализационного коллектора, примыкающая к колонне здания.
Типы комбинированного фундамента
Комбинированный фундамент может быть прямоугольным, трапециевидным или тавровым в плане.
Геометрические пропорции и форма зафиксированы таким образом, что центроид области фундамента совпадает с равнодействующей нагрузок на колонну. Это приводит к равномерному давлению ниже всей площади фундамента.
Трапециевидный фундамент предусмотрен, когда нагрузка на одну колонну намного больше, чем на другую. В результате оба выступа фундамента за грани колонн будут ограничены.
Прямоугольное основание предусмотрено, когда один из выступов основания ограничен или ширина основания ограничена.
Фундамент комбинированный прямоугольный
Фундамент в продольном направлении действует как нагруженная вверх балка, проходящая между колоннами и выступающая за их пределы. С помощью статики строятся диаграммы поперечной силы и изгибающего момента в продольном направлении. Момент проверяется на гранях колонны. Сила сдвига является критической на расстоянии «d» от граней колонн или в точке обратного изгиба. Двусторонний сдвиг проверяется под более тяжелой колонной.
Фундамент также подвергается поперечному изгибу, и этот изгиб распространяется на поперечную полосу рядом с колонной.
Этапы проектирования комбинированного фундамента
Определите точку приложения нагрузок колонны на фундамент.
Рассчитать фундамент таким образом, чтобы равнодействующая нагрузок проходила через центр фундамента.
Рассчитайте площадь фундамента таким образом, чтобы не превышалось допустимое давление грунта.
Рассчитайте поперечные силы и изгибающие моменты в выступающих точках и, следовательно, нарисуйте SFD и BMD.
Фиксация глубины фундамента от максимального изгибающего момента.
Рассчитайте поперечный изгибающий момент и спроектируйте поперечное сечение по глубине и армированию.
