Крепление опалубки ленточного фундамента: Опалубка для ленточного фундамента своими руками

виды опалубки и крепежа, правила установки

Ленточный фундамент – самое распространённое основание для частного дома и не только. Построить фундамент такого типа без применения опалубки невозможно. Поэтому следует знать о видах конструкций, способах их сборки.

Крепление опалубки играет большую роль в процессе изготовления монолитного бетона.

Содержание

Требования к опалубке

Основное требование, которое предъявляется к конструкции, – прочность. В процессе заливки бетонного раствора конструкция испытывает серьезные нагрузки, особенно если бетон заливается напрямую из бетономешалки или насоса. Чтобы удерживать жидкий раствор без изменения формы, опалубка должна быть жесткой.

Между элементами не должно быть щелей, так как жидкая масса может через них просачиваться, что значительно увеличивает расход бетонной смеси. Незначительные щели могут присутствовать, но только в том случае, когда качество поверхности бетона не играет роли, например, при создании ленточного основания, которое в дальнейшем будет штукатуриться или закрываться финишным материалом.

Виды опалубок

Конструктивно опалубки разделяются на два основных вида – съемные и несъемные. Несъемные предполагают использование опалубочного материала в качестве финишной отделки или утеплителя.

Съемные

Особенностью съемной конструкции является возможность демонтажа. И это необходимо учитывать уже на этапе установки.

Съемная опалубка должна крепиться таким образом, чтобы после затвердевания бетона оставался доступ ко всем элементам крепежа. Главное правило: её нельзя крепить изнутри, так как после заливки бетона нельзя будет раскрутить конструкцию и её придется ломать, что повлечет за собой неминуемое повреждение фундамента.

Если опалубка изготовлена из металла и допущены нарушения в процессе монтажа, то есть конструкция закреплена изнутри, то ее вообще невозможно разобрать без повреждения фундамента.

Несъемная опалубка

Материал, который используется в качестве несъемной опалубки, может быть разным. Если конструкция собирается из листов плоского шифера, то они выполняют функцию отделочного материала, предотвращая попадание влаги на фронтальную поверхность бетона и тем самым продлевая срок службы фундамента. Демонтировать шифер после затвердевания бетона без его повреждения невозможно. В последнее время несъемная опалубка стала изготавливаться из листов пенополистирола, которые собираются в единую систему при помощи дополнительных крепежных деталей. В таких конструкциях могут применяться внутренние элементы крепежа, которые после заливки смеси скрываются бетоном.

Существуют несъемные изделия из теплоизоляционных материалов заводского производства, для которых производитель разработал не только крепления, но и весь технологический процесс. Это значит, что сборка производится согласно инструкции производителя и при помощи определенных крепежных элементов.

Выбирая систему из пенополистирола от определенного производителя, необходимо обратить внимание на крепежи, при помощи которых она монтируется.

Иногда цена на крепеж для определенной конструкции из теплоизоляционных материалов может быть завышенной, в таком случае лучше рассмотреть предложения другого производителя.

Конструкция из деревянных щитов и их соединение

Конструкции для ленточного фундамента удобно собирать из щитов, заготовленных заранее. Щиты сколачиваются из обрезных досок и перпендикулярных брусков при помощи гвоздей или соединяются саморезами. При сборке щитов в единую систему, на месте стыка, внахлест устанавливается отрезок тесины, который крепится саморезами к обоим щитам. Такое крепление позволяет перекрыть течь бетона в месте соединения и придать конструкции дополнительную жесткость. Между щитами ставят распорки, которые изготавливаются из деревянных брусков.

Высота щита для ленточного фундамента может быть немного выше планируемой высоты заливки бетона. В таком случае непосредственно перед заливкой размечают уровень, до которого необходимо наполнить опалубку, чтобы получить желаемую высоту бетона. Второй вариант – высота щита равна планируемой высоте фундамента. В такой ситуации верхний край щитов должен выставляться по уровню.

При заливке монолитных стен высота щитов значения не имеет, так как она выполняется поэтапно, и щиты постепенно переставляются. Длина щитов, которые устанавливаются с наружной части фундамента, не принципиальна. Важно, чтобы длина внутренней опалубки равнялась длине планируемого фундамента изнутри. В противном случае щиты нельзя будет установить, либо по углам они зальются внутрь фундамента, что сделает невозможным их демонтаж без повреждения и разрушения основания в углах.

Применяемые материалы

Существует разделение конструкций по материалам, из которых они изготавливаются:

1. Деревянная – самый распространенный вид.
2. Металлическая.
3. Опалубка из теплоизоляционного материала.
4. Из листов ОСБ или фанеры.

Каждый материал обладает определенными свойствами, которые необходимо учитывать при сборке.

Щиты из фанеры ОСБ

Листы фанеры ОСБ – это не самый популярный материал для изготовления. Дело в том, что любая фанера боится влажности. Прямой контакт с сырым раствором приводит к тому, что фанера напитывается влагой и разбухает, и после высыхания уже не принимает свои исходные размеры.

Применять фанеру в качестве опалубочного материала можно, но потребуется дополнительная гидроизоляция, которую выполняют при помощи парниковой пленки или рубероида. А это уже лишние расходы и потраченное время. Закрепить пленку на поверхности ОСБ удобно при помощи строительного степлера.

Второй способ защиты от влаги – окрашивание масляной краской. Слой краски защитит материал и сделает опалубку многоразовой.

Металлические щиты

Они применяются в основном при строительстве многоквартирных монолитных зданий. Щиты изготавливаются из металлических уголков и приваренного к ним листового железа. Крепятся преимущественно на шпильки и болты либо на специальные пружинные замки.

Минус конструкции – её вес, поэтому в масштабах многоквартирного строительства, опалубка из металлических щитов устанавливается в проектное положение при помощи специальной техники. При строительстве монолитных частных домов она используется редко, так как ее использование подразумевает дополнительные расходы на привлечение техники.

Деревянные доски

Доски – самый популярный материал для изготовления опалубочных конструкций. Они позволяют изготовить конструкцию практически любой конфигурации непосредственно на месте строительства. После демонтажа деревянных щитов их можно разобрать и пустить в строительство. Если для опалубки использовался тес 2,5×15 см, то после из него можно сделать обрешетку на крышу.

Еще одно преимущество дерева – возможность крепления на саморезы или специальные шурупы. Саморезы быстро вкручиваются при помощи шуруповерта, а при необходимости разборки и переделки конструкции их можно легко выкрутить.

Собирая такую конструкцию, щиты сколачивают из досок и деревянных брусков. Жестких требований к размерам деревянной опалубки нет, они зависят от параметров фундамента или иного монолитного сооружения, в процессе изготовления которого применяются.

Крепеж, применяемый при сборке

Крепеж для опалубки выбирается в зависимости от материала, из которого она собирается. Для деревянных конструкций практически не применяется специализированных крепежей, используются обычные саморезы по дереву.

Для конструкций из металла применяются специальные шпильки с резьбой и гайками или пружинные замки.

Металлические стягивающие шпильки

Крепеж при помощи шпилек и болтов удобно использовать, если опалубка изготавливается из листов фанеры или ОСБ, либо применяется конструкция из металла. Для удобства сборки опалубки при помощи шпилек применяют отрезки металлопластиковой трубы, длина которых равна ширине планируемого фундамента.

Сборка конструкции происходит следующим образом:

1. Листы опалубки из ОСБ устанавливаются по месту.
2. В них подготавливаются отверстия. Важно, чтобы отверстия для установки шпилек располагались напротив друг друга, в противном случае возможен перекос.
3. Для надежного крепления шпильки устанавливаются с шагом 50 см.
4. Чтобы опалубка не съезжалась и фундамент имел одинаковую ширину по всему периметру, удобно использовать дистанционные вставки, которые изготавливаются из металлопластиковой трубы. С этой целью нарезаются отрезки трубы необходимого размера.
5. Отрезки труб вставляются внутрь конструкции, и через них и подготовленные заранее отверстия пропускается шпилька, на которой с двух сторон затягиваются гайки.

Совместно с гайками обязательно используются усиленные шайбы, которые увеличивают площадь нагрузки на фанеру и защищают её от разрыва.

В видео ниже подробно рассказано об использовании металлических шпилек при креплении опалубки из ОСБ:

Пружинные замки

Строительство фундамента с применением металлических опалубок требует использования специального крепления. Идеально подходят крепления из арматуры и пружинных замков. Они легко и быстро устанавливаются и так же снимаются.

Пружинный замок собирается на базе металлической пластины толщиной не менее 4 мм, в которой имеется отверстие под установку арматуры. Такой запорный механизм имеет зубчатый замок, совмещенный с рычагом, при помощи которых арматура надежно фиксируется на требуемом расстоянии.

Правила установки опалубки

Правила установки опалубочных конструкций должны соблюдаться как профессионалами, так и начинающими строителями. Жесткие требования по установке предъявляются в основном к конструкциям из металла, так как они используются в многоэтажном строительстве.

1. Сборка в соответствии с технологической картой (схемой). Каждая деталь имеет маркировку и должна устанавливаться в определенное место. Нельзя менять детали местами, даже если они имеют одинаковые габариты.
2. Перед тем как крепить опалубку, необходимо подготовить площадку и провести все необходимые замеры.
3. Установка опалубки должна производиться с соблюдением вертикальности и горизонтальности расположения элементов.

Для опалубочных конструкций существуют допустимые значения отклонения конструкции. В условиях частного строительства они не применяются, а используются только при возведении многоэтажных домов.

Установка опалубки своими руками

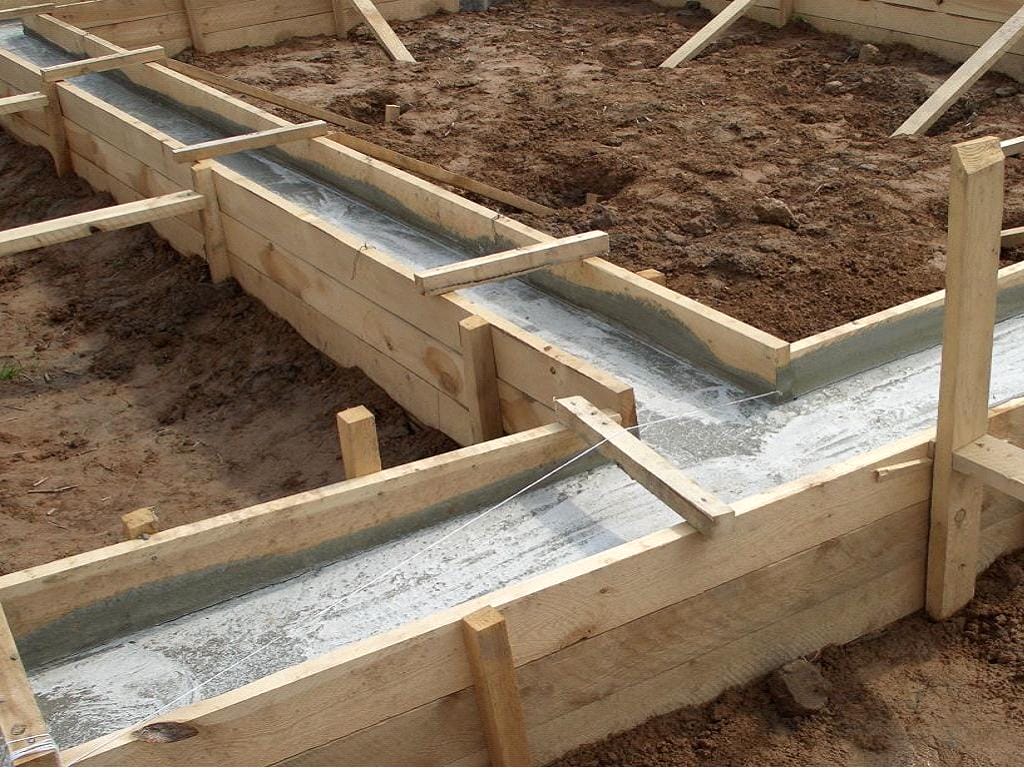

Алгоритм установки и крепления деревянной опалубки для ленточного фундамента:

1. Изготавливаются деревянные щиты, высота которых равна высоте фундамента с учетом заглубления опалубки в землю.
2. Подготавливается место установки, выкапывается траншея, насыпается песчаная подушка.
3. Щиты устанавливаются и соединяются в углах.
4. Забиваются колья и крепятся распорные клинья.
5. По верхнему краю устанавливаются перемычки.

Процесс установки деревянной опалубки для ленточного фундамента достаточно прост и не требует определенных навыков.

Если планируется строительство частного дома и есть все необходимые инструменты и время, то опалубку для ленточного фундамента можно изготовить и установить самостоятельно. В противном случае лучше обратиться в хорошо зарекомендовавшую себя строительную фирму, чтобы профессиональные рабочие выполнили эту работу с соблюдением всех пунктов технологического процесса.

Да!

45.5%

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

40.2%

Частично.  Еще остались вопросы.  Сейчас отпишусь в комментариях.

14.3%

Проголосовало: 1510

Оцените полезность статьи, нам будет приятно 🙂

Установка опалубки для фундамента своими руками, технология по шагам

Устройство опалубки для ленточного фундамента является важным этапом строительства любого дома. От ее качества зависит расход бетона и ровность стен. Сборка не представляет больших сложностей, поэтому с ней вполне можно справиться самому.

Оглавление:

1. Какой должна быть опалубка?
2. Описание разновидностей
3. Руководство по самостоятельной сборке
4. Рекомендации от специалистов

Основные требования

Каркас представляет собой большой своеобразный короб, в который заливают бетон. К сборочным материалам и конструкции предъявляются особые требования:

• Прочность и жесткость – стенки должны выдерживать давление бетонной массы, не образуя трещин и расколов. Технология сборки допускает легкую деформацию, равномерно распределяющуюся по всей площади.
• Минимальные зазоры на стыках – через большие щели часть раствора может вытекать наружу. После застывания фундамента в этих местах остаются пустоты.
• Точность габаритов – размеры сборки должны быть выдержаны в соответствии со схемой. По высоте конструкции допускается незначительное превышение параметров.

При установке традиционно используют доски, планки, фанеру. Для монтажа применяют плиты OSB, различные полимерные материалы. Читайте о том, какие ошибки допускаются при сооружении опалубки своими руками.

Виды

В зависимости от технического назначения опалубка может быть съемной (используется также при строительстве лестниц) или цельной. В первом варианте детали сборки после схватывания бетона раскрепляют и при необходимости применяют повторно. Разборными конструкциями обычно пользуются при заливке ленточного фундамента для забора, гаража, технических построек и различных неотапливаемых объектов.

Метод неразъемных форм выбирают при устройстве оснований, нуждающихся в термоизоляции: малоэтажные жилые дома, коттеджи, спортивные сооружения, бассейны. Для изготовления цельной опалубки используют пустотелые блоки из пенобетона, пенопласта или пенополистирола. Их устанавливают на всю глубину фундамента и скрепляют между собой пазовым соединением.

В процессе отвердения бетона такая форма прочно соединяется с основанием, обеспечивая ему защиту от тепловых потерь и разрушений.

1. Отобрать доски толщиной 4-5 см и шириной 20-30 см.
2. Скомплектовать щиты длиной до 3-4 м и высотой в соответствии с параметрами фундамента.
3. Соединить элементы с наружной стороны при помощи деревянного бруса 4×4 см и гвоздей. Между точками крепления выдерживать интервал в 1,2-1,5 м.
4. Зазоры на стыках шириной до 5 см заделать паклей, более широкие щели закрыть деревянными заглушками.

Во время сборки необязательно добиваться идеальной гладкости щитов с обеих сторон. Для внутренних поверхностей допустимы отклонения до 20 мм.

Руководство по установке деревянной опалубки своими руками

Первым делом нужно выкопать ров требуемой длины. Дно тщательно утрамбовать и выровнять по уровню (допускается незначительный угол наклона). Между щитами и землей должен быть небольшой зазор, который легко заполняется бетоном.

Дальнейшие действия проводятся в соответствии с технологией:

1. Снаружи по периметру траншеи вбить деревянные колышки и соединить их между собой шпагатом.

2. Немного отступив от намеченных линий в сторону рва, вколотить деревянные брусья. Расстояние между ними определяется шириной стенок опалубки.

3. Монтаж щитов производится вплотную к вбитым брускам. Это не позволит нижней части конструкции сместиться в сторону. Соединить их между собой при помощи гвоздей. Наружные стыки зафиксировать досками.

4. Если проектом предусмотрена ширина фундамента более 0,6 м, то при установке опалубки противоположные стенки по всей длине соединяют перемычками.

5. В тех местах основания, где запланированы отверстия для подвода коммуникаций, производится установка металлических или пластиковых патрубков. Их заполняют песком, чтобы не деформировались под тяжестью раствора.

6. Нарезать деревянный брус длиной 0,6, 0,9 и 1,2 м для наружных распорок. Один конец спилить под прямым углом, другой скосить на 45 градусов.

7. Деревянные опоры устанавливаются по 3 штуки разного размера с шагом в 1 м. Прямым срезом опустить бруски в землю и слегка забить. Затем наклонить их заостренной стороной к щиту и прикрутить шурупом.

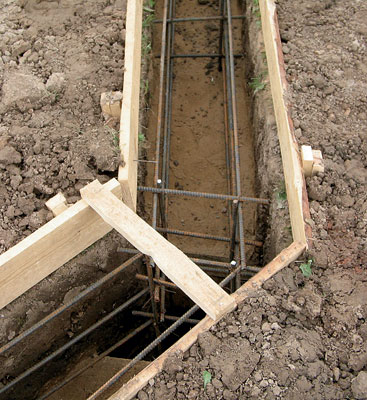

8. Провести армирование будущего фундамента стальными прутками. Их длина не должна превышать высоту опалубки.

Демонтаж съемной конструкции производится через 5-15 дней после заливки. Первым признаком готовности являются тонкие щели между формой и основанием. При разборке нужно соблюдать осторожность, так как фундамент еще не набрал полной крепости и у него легко отбить угол. Форму рекомендуется предварительно смочить водой. Если диффузия бетона и древесины слишком велика, то опалубку придется распиливать и снимать по частям.

Рекомендации

1. Доски для монтажа щитов должны быть одинаковой толщины. В этом случае не будет никаких проблем с изготовлением ровной поверхности (хотя бы с одной стороны). Если одна или несколько досок отличаются по толщине, то на ленточном фундаменте образуется выступ или впадина.

2. Серьезные дефекты в стенках (отверстия от выпавших сучков, глубокие трещины) можно закрыть заплатой из оцинкованной стали или тонкой фанеры. Узкие щели шириной до 10-15 мм сразу забиваются щебнем, и через них бетон просачиваться не будет.

3. После монтажа щитов рекомендуется полить их водой. Древесина, намокая, разбухает и щели между досками уменьшаются.

4. Проще всего изготовить опалубку своими руками из плиты ОСБ или влагостойкой фанеры. Они обеспечивают хорошую герметичность конструкции. Изнутри она будет абсолютно гладкой, снаружи ее усиливают деревянным каркасом. Сечение бруса подбирают соответственно толщине листового стройматериала. Чем он тоньше, тем жестче должен быть каркас.

5. С целью экономии для монтажа можно использовать деревянные двери б/у, стенки шкафов, металлические ворота, ограждения, листы железа и другие прочные материалы, способные обеспечить ровные поверхности.

6. Если в устройстве опалубки применяются старые доски, то перед установкой самостоятельно вынимают из них все гвозди. В противном случае они могут серьезно повредить фундамент.

7. Для выравнивания поверхностей и предохранения от утечки бетона можно использовать плотную полиэтиленовую пленку. Ее легко закрепить на деревянных стенках при помощи мебельного степлера. Если внутренние поверхности имеют чрезмерные искривления и множественные зазоры, то их выстилают листами рубероида.

8. Ускорить разборку формы своими руками позволяет специальная смазка. Ей покрывают опалубку внутри перед заливкой фундамента.

9. Если предполагается повторная установка и армирование опалубки, то после демонтажа ее нужно хорошо высушить. Чтобы доски не повело дугой, а фанера не набухла, сверху укладывают груз. Сухие остатки раствора сбивают с поверхностей после полного высыхания.

10. Форму для длинного основания необходимо дополнительно усилить снаружи. Для этого глубоко вбивают жесткие вертикальные опоры (обрезки металлической трубы, уголки, квадраты), располагая их вплотную к щитам. Это поможет избежать кривизны и не допустить поломки даже при быстрой заливке бетона.

11. Закончив установку, нужно выровнять опалубку по уровню влево/вправо. Затем натянуть по всей длине прочную нить, она будет служить верхней границей заливки.

12. Если в схеме монтажа высота фундамента превышает 0,8 м, то конструкцию укрепляют стальной арматурой с резьбой.

несъемная и съемная, как и из чего сделать, установить + способы экономии

Опалубка — это конструкция из щитов, стоек и упоров, которая служит для формообразования бетонных и железобетонных изделий. Если говорить о строительстве, то эта система необходима при заливке любого типа фундамента, но самые большие конструкции нужны при устройстве ленточного монолитного фундамента. Опалубку используют и при создании армирующих поясов в кладке стен из строительных блоков. В тех же зданиях часто необходим армированный пояс вверху для создания прочного основания для крепления кровельной системы. Его также формируют с помощью опалубки. Такая конструкция понадобится и при заливке бетонных дорожек или бетонировании отмостки, для некоторых других видов работ.

Содержание статьи

• 1 Съемный и не-удаленный
• 2 Требования к опалубке
  • 2. 1 Съемные материалы
• 3 DIY-образец для Стрип. установка опалубки своими руками
• 3.3 Армирование — раскосы и упоры

4 Как меньше тратить

• 4.1 Заполнение слоями
• 4.2 Вертикальное деление

Съемная и несъемная

По принципу использования опалубка бывает съемной (разборной) и несъемной. Как следует из названия, съемный разбирается после набора бетоном прочности выше критической (около 50%). Поэтому его можно использовать несколько раз. В зависимости от материала один и тот же комплект выдерживает от 3 до 8 заливок, промышленные варианты могут использоваться несколько десятков, а некоторые и сотен раз.

Съемная опалубка демонтируется после набора бетоном 50% прочности

Несъемная опалубка становится неотъемлемой частью фундамента. Такие системы стали применяться относительно недавно. Изготавливаются они в основном из экструдированного пенополистирола. Выпускаются блоки различной конфигурации, которые соединяются между собой замками и металлическими штифтами. Из блоков, как из конструктора, набирается нужная форма.

Как выглядит опалубка для ленточного фундамента в разрезе

При высоте фундамента до 1,5 метра щит опалубки должен иметь толщину не менее 40 мм. Щиты крепятся с помощью брусков сечением 60*40 мм или 80*40 мм. Если высота фундамента большая, то он заглубленный – таких блоков будет недостаточно, чтобы выдержать массу бетона. При высоте более метра нужно использовать брус 50*100 мм и более. Для сборки используйте гвозди или шурупы. Их длина составляет 3/4 от общей толщины доски и бруса (для вышеуказанных размеров 60-70 мм).

Опалубка также из фанеры. Есть даже специальная опалубка, ламинированная синтетической бумагой. Покрытие обладает повышенной стойкостью к агрессивным средам, которым является жидкий бетон. Этот материал имеет маркировку ФСФ (с использованием формальдегидного клея).

Толщина фанеры для опалубки 18-21 мм. Щиты собираются на металлическом или деревянном каркасе. Деревянный каркас делается из бруса 40*40 мм, нужно использовать более короткий крепеж – 50-55 мм. При использовании фанеры работать с саморезами будет проще: гвозди забивать тяжело.

Устройство опалубочных щитов из фанеры и OSB

ОСБ для этой цели используется редко, но такой вариант тоже имеет место. Толщина примерно одинаковая: 18-21 мм. Конструктивно он ничем не отличается от фанерных плит.

Размеры листов этих листовых материалов подбирайте исходя из размеров требуемых щитов опалубки — чтобы отходов было как можно меньше. Особого качества поверхности не требуется, поэтому можно брать низкосортные материалы, которые принято называть «строительными».

Из чего делать опалубку для фундамента, решайте сами: это зависит от цен на эти материалы в вашем регионе. Обычный подход — экономический: используется то, что дешевле.

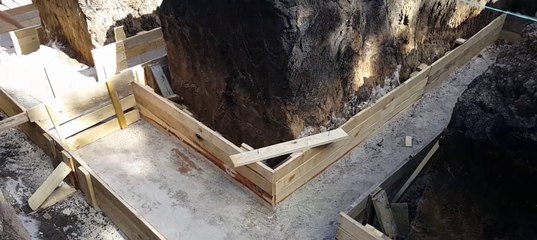

Опалубка для ленточного фундамента своими руками

Самой объемной является опалубка для ленточного фундамента. Она повторяет контуры дома и всех несущих стен с обеих сторон ленты. При строительстве более-менее крупного здания с большим количеством перегородок расход материалов на опалубку фундамента будет весьма существенным. Особенно с глубоким фундаментом.

Конструкция и соединение щита

При сборке опалубки своими руками важно сделать доски прочными: они должны будут удерживать массу бетона, пока не произойдет застывание.

Размеры панелей опалубки варьируются и зависят от геометрии фундамента. Высота немного превышает высоту фундамента, длину каждого щита вы определяете сами, но обычно она составляет от 1,2 до 3 м. С очень длинными конструкциями работать неудобно, поэтому оптимальная длина около 2 м. Общая длина всей опалубки должна быть такой, чтобы они стали точно по разметке фундамента (не забудьте учесть толщину щита).

Как можно установить опалубку для ленточного фундамента: в траншею, вырытую по размерам ленты и в котлован в раскосах

При изготовлении опалубки из досок вырезать несколько кусков одинаковой длины, скрепить их брусками и гвозди или саморезы. При использовании гвоздей их забивают с внутренней стороны щита, загибают на брусок. С саморезами работать проще: их не нужно сгибать, так как за счет резьбы они обеспечивают плотное прилегание элементов. Их закручивают с внутренней стороны щита (того, что будет обращено к стене фундамента).

Первая и последняя планка крепится от края на расстоянии 15-20 см. Между ними на расстоянии 80-100 см размещают дополнительные. Чтобы устанавливать щиты опалубки было удобно, два-три бруска (по краям и посередине) делают на 20-30 см длиннее. Их затачивают и вбивают в землю при установке.

Ориентировочные размеры щитов обрезной доски

Фанерные или OSB плиты собираются на брусовом каркасе. При сборке важно хорошо армировать углы. В данной конструкции они являются самым слабым местом. Укрепить их можно металлическими уголками.

Установка опалубки своими руками

Если щиты изготавливались из нескольких удлиненных брусков, их необходимо установить по шнурам натянутой разметки. Сложность заключается в том, что выставлять при этом надо в вертикальной плоскости. Для фиксации можно использовать бруски, забитые по отметке и поставленные вертикально. При установке плоскость досок должна быть установлена ​​вплотную к этим брускам. Они будут и поддержкой, и проводниками.

Щиты с удлиненными поперечинами проще в установке

Поскольку дно траншеи или котлована должно быть ровным (они уплотняются и выравниваются под уровнем), щиты должны легко располагаться горизонтально. Старайтесь не забивать их слишком сильно: потом будет легче выровнять. Опустите один из углов на уровень кровати. Не должно быть зазора, раствор не должен вытекать. Добившись плотного прилегания, возьмите строительный уровень, приложите его вдоль щита и забейте второй край молотком, пока верхний край не установится горизонтально. Вы уже выставляете следующий щит относительно установленного: они должны быть на одном уровне и в одной плоскости.

Если щиты изготавливаются без длинных брусков, на дне ямы, по линии разметки ленты, закрепляется брусок, который будет служить упором. Щиты располагаются вплотную к нему, затем фиксируются с помощью фасок и распорок.

Арматура — раскосы и упоры

Чтобы опалубка не развалилась под массой бетона, ее необходимо закрепить снаружи и изнутри.

Подкосы устанавливаются снаружи. Подпорки должны быть хотя бы через каждый метр. Особое внимание следует уделить углам: здесь с двух сторон ставят упоры. Если высота щита более 2-х метров, то одного стопорного ремня недостаточно. При этом делают не менее двух ярусов распорок: верхний и нижний.

Снаружи опалубки ставят упоры и раскосы. На больших высотах делают в несколько ярусов. Обратите внимание на толщину опорной планки

Также необходимо стабилизировать расстояние между двумя противоположными щитами. Для этого используют шпильки из арматуры диаметром 8-12 мм, металлические прокладки и гайки соответствующего диаметра. Шпильки устанавливаются в два яруса: вверху и внизу, на расстоянии 15-20 см от края.

Длина булавок примерно на 10-15 см больше ширины ленты. Есть два варианта:

• Резьба нарезана на обоих концах арматуры. Тогда на каждую шпильку потребуются две металлические уплотнительные пластины и гайки.
• С одной стороны шпилька загнута и сплющена, дугой нарезана нить. В этом случае нужна одна гайка (пластин еще две).

Внутреннее расстояние между панелями, равное расчетной ширине ленты, фиксируется с помощью отрезков пластиковых труб. Их внутренний зазор должен быть немного больше толщины шпилек.

Как сделать распорные штифты в опалубке

Сборка происходит следующим образом:

• Длинным сверлом сверлятся отверстия в обоих щитах.
• Между ними устанавливается отрезок трубы.
• Шпилька с резьбой.
• Установлены металлические пластины (не дадут шпильке сломать материал щита).
• Гайки затянуты и затянуты.

Работать нужно вдвоем, а лучше — втроем. Один устанавливает трубы внутри между щитами, и один человек для установки шпилек и затяжки гаек.

Как меньше тратить

На изготовление опалубки для ленточного фундамента уходит много материала: щиты образуют всю полосу с обеих сторон. На больших глубинах расход очень большой. Скажем сразу: есть возможность сэкономить. Сделайте только часть опалубки и залейте не всю ее за один день, а частями. Несмотря на расхожее мнение, на прочности фундамента это почти не скажется (если знать секреты), а сэкономить можно немало. Разделить фундамент можно как по горизонтали, так и по вертикали.

Заливка слоями

При большой глубине выгоднее заливать детали горизонтально (послойно). Например, необходимая глубина составляет 1,4 м. Вы можете разделить заливку на два или три этапа. На двух этапах необходимо будет сделать щиты высотой 0,8-0,85 м, на трех – 50-55 см.

Если фундамент имеет большую глубину, его можно заливать двумя или тремя частями, разделив по вертикали на примерно равные доли

Порядок работ следующий:

При установке второго (и третьего, если необходимо) яруса щитки немного заходят на уже залитую площадь, закрывая ленту с боков. Стоп и упор обычно представляет собой нижний ряд штифтов. Поэтому при их установке ставьте их все на одном уровне от нижнего края щитов.

Арматура уже связана, внутренние шпильки срезаны. Осталось только поставить другие трубки на место штифтов и поставить наружные упоры и раскосы. Меньше времени уходит на установку следующего слоя опалубки.

Почему этот метод не влияет на прочность фундамента? Потому что прочность бетона при расчете не учитывается. Она уходит в «резерв». Кроме того, нагрузка в ленточных фундаментах распределяется по длинной стороне. И у нас нет пробелов в длине. Так фундамент прослужит долго.

Вертикальное деление

Второй способ — разделить план по вертикали. Фундамент можно разделить на две или три части. Только делить нужно не точно «по линии», а разводить стыки на некоторое расстояние.

В выбранной для монтажа части здания установить опалубку с «заглушками» в тех местах, где заканчивается устанавливаемая часть. Внутри устанавливаемой детали вяжем арматурный каркас. При этом стержни продольной арматуры должны выступать за опалубку не менее чем на 50 диаметров используемой арматуры. Например, используется брус 12 мм. Тогда минимальный выпуск за пределы опалубки составит 12 мм * 50 = 600 мм. К этому выпуску привязывается следующий стержень, и они по очереди будут идти на эти 60 см.

Важная деталь: разбивая план дома на части, сделайте так, чтобы насыпанные в этот период «кусочки» заканчивались на разных уровнях (см. рисунок).

Второй способ — разделить план на несколько участков (на рисунке они отмечены разными цветами)

Залить собранную площадь бетоном. Как и в предыдущем способе, через 7*8 часов нужно будет отбить раствор, но уже на вертикальных поверхностях. Возьмите молоток и, сняв крышку-боковину, забейте цементно-песчаный раствор до гравия (возле опалубки, скорее всего, будет слой раствора без наполнителя). В результате поверхность будет сколотой, что хорошо для сцепления со следующей порцией раствора.

Эти способы можно смело использовать в частном строительстве: они практикуются при возведении монолитных многоэтажных домов, а там нагрузки на бетонные стены и фундаменты несравненно больше.

Есть еще одна хитрость. Все говорят, что доски или фанеру потом можно использовать во вспомогательных работах. На практике получается иначе: пилить дерево или фанеру, пропитанную цементом, нельзя. Кроме того, он становится грязным и шероховатым, а почистить и отполировать его тоже нереально: никакое зерно не «берет». Так, для того, чтобы древесина (и фанера, если она неламинированная) оставалась годной к употреблению, лицевую часть щитов покрывают плотной пленкой. Крепится строительным степлером и скобами. Если он поврежден, его замена занимает очень мало времени. Усовершенствованная таким образом опалубка дает практически идеально ровную поверхность фундамента, что облегчает последующие работы по гидро- и теплоизоляции.

Как предотвратить разрушение бетонной опалубки в коммерческом строительстве

Бетонная опалубка является важным элементом коммерческого строительства. Опалубка используется для формирования и поддержки бетонных конструкций до тех пор, пока бетон не достигнет достаточной прочности, чтобы выдерживать собственный вес.

Помимо фундаментов и стен, опалубка используется для создания практически всех компонентов здания, включая: основные стены, колонны, лестницы, балки, подвесные плиты, дымоходы и многое другое.

Формы для опалубки обычно изготавливаются из дерева, стали, алюминия и/или других готовых материалов:

• Обычная опалубка часто изготавливается на месте с использованием древесины и фанеры или влагостойкой древесно-стружечной плиты. Фанера является наиболее распространенным материалом, используемым для изготовления облицовочной панели из бетона. Его легко обрезать по форме, и при правильном уходе его можно использовать много раз. Хотя этот метод опалубки прост и недорог в производстве, он требует много времени для крупных коммерческих проектов, а фанерная облицовка имеет относительно короткий срок службы.
Стальная опалубка
• прочнее, долговечнее и имеет более длительный срок службы, чем деревянная. В отличие от фанеры, сталь не впитывает влагу из бетона, поэтому не дает усадки и деформации. Стальные формы можно устанавливать и демонтировать с большей легкостью и скоростью. Они часто используются для крупных проектов и считаются наиболее подходящими для круглых или криволинейных конструкций.
Алюминий
• часто используется в сборной опалубке, которая собирается на месте. Алюминий прочный и легкий, поэтому его можно быстро и аккуратно собрать. Алюминиевую опалубку также легко чистить после снятия, что ускоряет строительные циклы, облегчает обращение и многократное использование без потери качества.
• Пластмассы, армированные стекловолокном (GRP) и пластмассы, формованные под вакуумом, используются, когда требуются сложные бетонные формы, такие как вафельные полы. Несмотря на то, что пластмассы вакуумной формовки всегда будут нуждаться в поддержке, стеклопластик может быть изготовлен со встроенными структурными компонентами, что делает его самонесущим. Как и сталь, пластиковую опалубку можно использовать повторно много раз, если соблюдать осторожность, чтобы не очистить поверхность.

Современные опалубочные системы в основном имеют модульную конструкцию и предназначены для обеспечения скорости, эффективности и повышенной точности. Готовые модули сводят к минимуму строительные отходы и включают в себя улучшенные функции для здоровья и безопасности. Двумя основными преимуществами систем сборной опалубки по сравнению с традиционной деревянной опалубкой являются 1) скорость строительства и 2) более низкие затраты в течение жизненного цикла. Для возведения и демонтажа предварительно изготовленной опалубки требуется минимум квалифицированного труда на месте, а модульная стальная или алюминиевая опалубка практически не поддается разрушению — ее можно использовать сотни раз в зависимости от ухода и применения.

Передовой опыт в области опалубки

Опалубка является одним из наиболее важных факторов, определяющих успех строительного проекта с точки зрения скорости, качества, стоимости и безопасности рабочих. Опалубка может составлять до 35-40% от общей стоимости бетонной конструкции, которая включает опалубочный материал, труд по изготовлению, монтаж и демонтаж.

Независимо от материала опалубка должна отвечать следующим требованиям:

• Достаточно прочная, чтобы выдерживать вес бетона во время заливки и вибрации, а также любые другие случайные нагрузки, включая рабочих и оборудование.
• Жесткая конструкция, эффективная опора и распорки как по горизонтали, так и по вертикали для сохранения формы.
• Достаточно плотные соединения для предотвращения утечек.
• Позволяет снимать различные детали в нужной последовательности, не повреждая бетон.
• Точно выставить нужную линию, а уровни должны иметь ровную поверхность.
• Безопасное и простое обращение с использованием доступного оборудования.
• Достаточно устойчив в любых погодных условиях — не должен деформироваться или деформироваться под воздействием погодных условий.
• Опирайтесь на прочное, надежное основание или фундамент.

Неисправности опалубки и их предотвращение

Неисправность опалубки во время бетонных работ обычно происходит во время заливки бетона. Какое-то неожиданное событие приводит к выходу из строя одной части опалубки, что приводит к перегрузке или смещению всей конструкции опалубки до тех пор, пока она в конечном итоге не разрушится. Один или несколько из следующих факторов могут привести к отказу опалубки:

1) Отсутствие контроля/внимания во время установки и строительства опалубки. Многие отказы происходят из-за отсутствия инспекции, либо инспектор/бригада неопытны или неквалифицированны.

2) Несоответствующая конструкция. Большинство отказов из-за недостатков конструкции связано с боковыми силами и устойчивостью временной конструкции. Отсутствие системы раскосов для борьбы с боковыми силами, такими как ветер и строительные нагрузки, приводит к разрушению системы опалубки при приложении чрезмерной нагрузки. Кроме того, при повторном использовании опалубки ее способность выдерживать нагрузку с течением времени снижается. К сожалению, проектировщик опалубки часто опускает коэффициент запаса и рассчитывает нагрузку, используя исходные данные грузоподъемности. Перед установкой проект опалубки должен быть одобрен лицензированным инженером.

3) Дефектные компоненты. Некоторые случаи выхода из строя опалубочной системы были вызваны неправильным обслуживанием компонентов опалубки, которые затем приходили в негодность после многократного использования. Прочность этих компонентов опалубки была снижена из-за коррозии и повреждений, но редко принимается во внимание при монтаже.

4) Неправильные соединения. Компоненты опалубки иногда неправильно соединяются, что облегчает и ускоряет демонтаж. Но отсутствие надлежащего соединения может привести к прогрессирующему коллапсу. Недостаточное количество болтов, гвоздей или соединений, плохое качество сварки и неисправные клинья могут легко нарушить целостность опалубки. Невероятно, но иногда между двумя компонентами вообще нет никакой связи.

5) Преждевременное удаление. Несвоевременное снятие опалубки до надлежащего отверждения бетона обычно происходит из-за того, что рабочие спешат повторно использовать опалубку из-за жестких требований к графику или нехватки бюджета.

6) Неправильное крепление. Недостаточное крепление является серьезной причиной разрушения опалубки, когда ударные нагрузки от обломков бетона и другие воздействия вызывают обрушение вертикальных креплений во время бетонирования. Кроме того, необходимо установить подпорки, чтобы обеспечить непрерывный путь нагрузки от опалубки к фундаменту или другому конструктивному элементу, способному поддерживать опалубку и новый бетон.

7) Недостаточный фундамент. Многие фундаменты опалубки не передают нагрузку на грунт или располагаются на слабом грунте. Эти фундаменты часто сооружаются из перемычек, бетонных подушек и свай, что может вызвать неравномерную осадку опалубки и перегрузку берегов, что в конечном итоге приведет к обрушению. Кроме того, недостаточная мощность фундамента может снизить несущую способность опалубки.

Для предотвращения выхода из строя опалубки и возможного травматизма рабочих на трех критических стадиях опалубки необходимо принять следующие превентивные меры:

1) Стадия возведения опалубки

• Убедитесь, что опалубка спроектирована компетентным, квалифицированным специалистом, имеющим опыт проектирования используемого типа опалубки, и что конструкция может выдерживать ожидаемые динамические и статические нагрузки. Если установленная опалубка не соответствует первоначальному проекту, внесите изменения в опалубку, чтобы она соответствовала проекту, или подтвердите, что проектировщик осматривает опалубку и проверяет, что измененный проект опалубки не повлияет на структурную целостность.
• Если используются запатентованные системы опалубки, убедитесь, что они собраны в соответствии с рекомендациями производителей.
• При проектировании опалубки по индивидуальному заказу, независимо от того, комбинируются ли различные системы опалубки или используются собственные системы, выходящие за рамки рекомендаций производителей, убедитесь, что проект выполнен опытным инженером-проектировщиком опалубки.
• Проверка компонентов опалубки перед использованием, замена или ремонт дефектных компонентов перед использованием.
• Перед заливкой бетона (и доступом к рабочей площадке других специалистов) установленная опалубка должна быть осмотрена квалифицированным специалистом, чтобы убедиться, что она установлена ​​в соответствии с проектом опалубки.
