устройство и монтаж, стоимость строительства мелкозаглубленого
В современном строительстве используются различные технологии, с помощью которых можно делать надежные и долговечные несущие конструкции. Фундамент из блоков ФБС является одним из распространенных в нашей стране.
Подобная конструкция используется, когда есть необходимость построить фундамент быстро и без приглашения квалифицированных работников.
Подготовка площадки под фундамент
Участок местности необходимо очистить от бытового и строительного мусора. Затем нужно разметить точно место для будущего фундамента и выкопать котлован или траншею.
Разметку будущего котлована или траншеи на основании плановых размеров отмечают на земле угловыми колышками, по которым идет обвязка из шнура. Колышки забивают дальше осевых линий фундамента на 0,5-1.0 м.
Глубина будущего фундамента зависит от следующих факторов:
- уровня грунтовых вод;
- уровня промерзания почвы в зимний период;
- типа грунта и его свойств;
- необходимости устройства подвальных помещений;
На дне котлована или траншеи необходимо сделать подушку из слоя песка и гравия, либо из их смеси, толщиной около десяти — двадцати сантиметров.
Песок нужно послойно пролить водой и также послойно утрамбовать. Уровень подушки должен быть строго горизонтальным. Это можно сделать с помощью уровня или нивелира. Затем на дно котлована или траншеи переносятся осевые линии фундамента при помощи отвеса, отмеряя от забитого колышка расстояние до осевой линии.

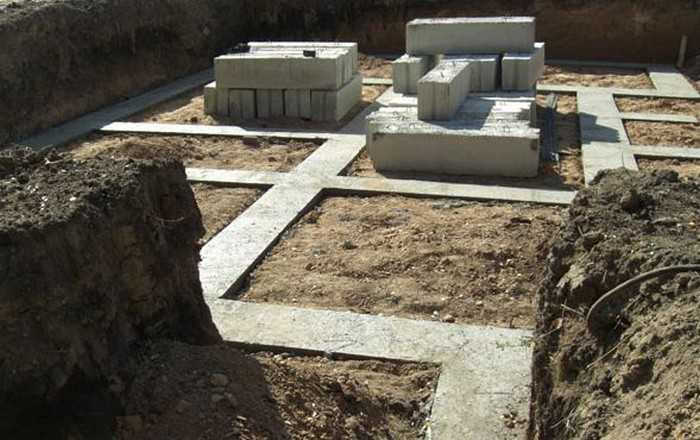

Установка блоков ФБС
Ленточный фундамент из блоков ФБС можно без труда сделать за два или три дня.

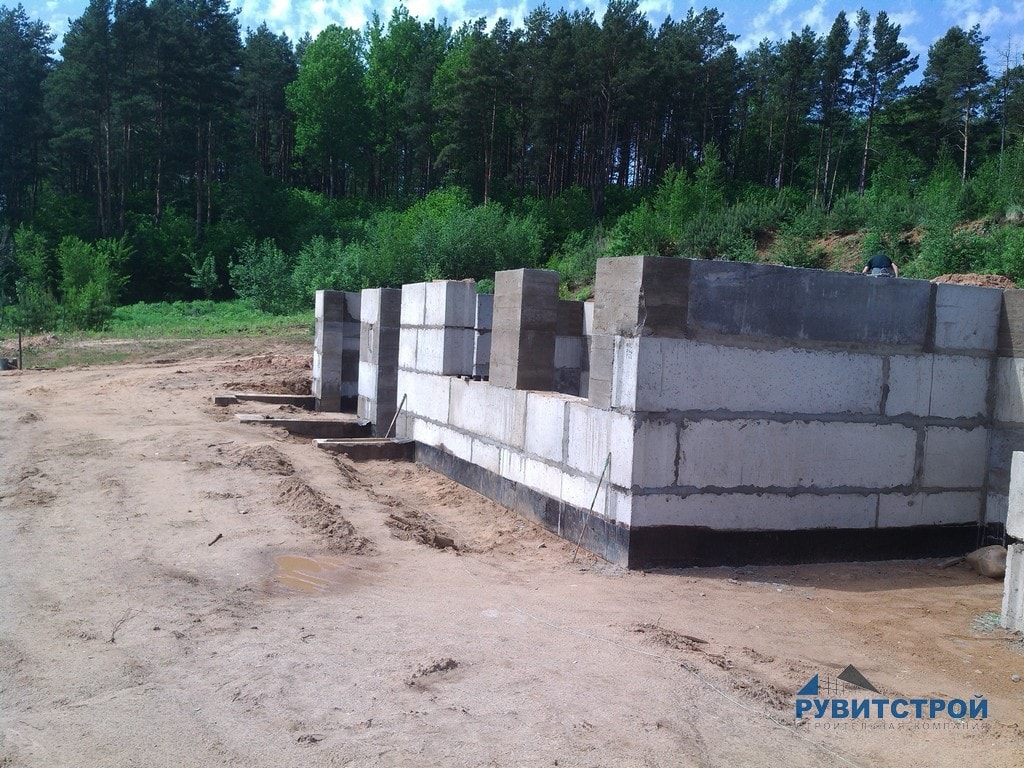

Блоки ФБС
Данные строительные элементы производятся разных размеров:
- длина составляет 78, 118 и 238 сантиметров,
- ширина 30, 40, 50 и 60 сантиметров,
- высота всех блоков одинакова и равняется 58 сантиметрам.
Боковые грани сделаны в виде специальных пазов, которые при установке необходимо залить раствором. В верхних плоскостях фундаментных блоков имеются монтажные петли, позволяющие укладывать их при помощи крана.
Сначала нужно установить блоки по углам наружных стен, согласно проектным отметкам.
Они будут служить маяками, по которым впоследствии устанавливаются рядовые блоки стен и перегородок.
Все элементы ленточного фундамента устанавливаются таким образом, чтобы стыки между блоками по высоте разных уровней не совпадали, так как это может привести к разрушению фундамента в последующем времени.
Для проверки горизонтальности устанавливаемых блоков пользуются нивелиром, уровнем или натянутым шнуром между угловыми блоками.
Затем нужно продолжить строительство наружных стен фундамента, а затем приступать к возведению внутренних частей. При этом вертикальные швы, которые образовались при монтаже необходимо залить цементным раствором.
При строительстве фундамента из блоков ФБС необходимо учитывать, что ряды элементов должны соединяться раствором толщиной до полутора сантиметров. Далее следует помнить о том, чтобы оставить каналы для подводки к дому систем водоснабжения, канализации и других инженерных коммуникаций.
Желательно использовать как можно больше блоков максимальной длины 2,38 метра.
Если размеры стен не позволяют уложить целое количество блоков, используют доборные блоки, более меньших размеров или делают вставки из красного кирпича или монолитного бетона.

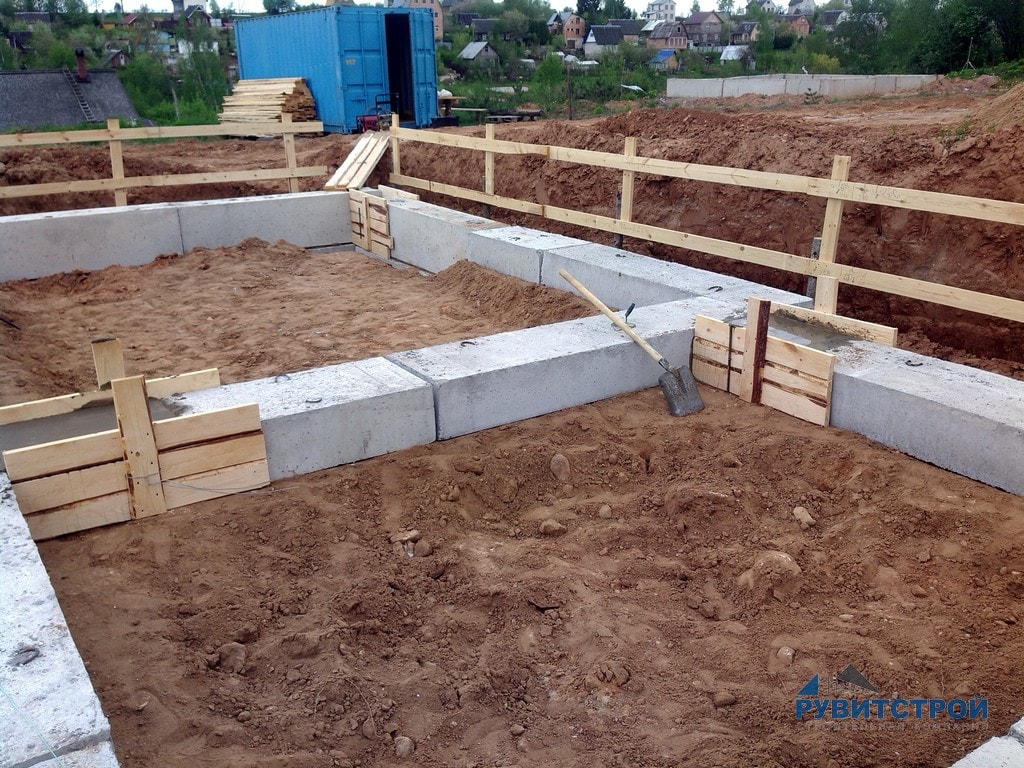

Фундамент из блоков ФБС со вставкой из красного кирпича
В итоге, расходы на эксплуатацию крана и использование рабочей силы также будут меньше.
Учитывая, что блоки ФБС намного крепче кирпича, можно немного увеличить ширину стены.
Однако, свес кладки из кирпича не может быть более шести сантиметров с каждой стороны стены, максимально допустимый свес с одной стороны — десять сантиметров.
Если на строительной площадке грунт слабый, то монтаж фундамента из блоков ФБС необходимо в основании делать немного шире. Для этого лучше использовать фундаментные блоки-подушки.
При не слишком слабых и пучинистых грунтах возможно использование прерывистого метода укладки блоков с расстоянием между ними не больше 0,7 метра.
При этом необходимо обращать внимание на то, чтобы в первом ряду стеновых блоков вертикальные швы располагались над серединой подушки. Промежутки между фундаментными подушками можно заделать раствором или грунтом с трамбованием.
Однако, для такого метода требуется сложный инженерный расчет.
Прерывистая укладка блоков применяется только:
- для зданий малой этажности (не более двух этажей, не считая цокольного этажа),
- при использовании в качестве материала стен пустотелого кирпича, газосиликатных блоков или колодцевой кирпичной кладки.
И, наоборот, при слабых грунтах не только нельзя устраивать прерывистую укладку стеновых фундаментных блоков, но и дополнительно полагается делать армированный железобетонный пояс по верху фундамента.
При необходимости создания более прочного фундамента основание под стеновые блоки выполняют из монолитного бетона в виде единой плиты или ленты.
Укладка фундамента из блоков ФБС достаточно проста, с ней может справиться и неквалифицированный работник.
Единственное, что нужно знать и уметь – это пользоваться нивелиром и подавать правильные команды крановщику.
Гидроизоляция и тепловая защита фундамента
Для того чтобы фундамент не разрушался от влаги и низких температур и прослужил долгое время, обязательно нужно провести работы по гидроизоляции и утеплению. Для этого можно использовать различные материалы. Например, широко используется рулонный гидростеклоизол, который крепится к блокам при помощи специальной мастики и смолы термическим способом.
Сначала несущие конструкции необходимо обработать мастикой, а затем с помощью газовой горелки приклеить рулоны гидроизоляционного материала. После этого следует проверить все швы и соединения и при обнаружении дефектов отдельно их обработать мастикой и смолой.
Устройство фундамента из блоков ФБС предполагает и утепление.
Наиболее популярный способ – использование пенопласта, который обладает отличными качествами по сбережению тепла.
Кроме гидро- и теплоизоляции, при высоком уровне грунтовых вод или водонепроницаемых грунтов, делают дренажную систему, которая отводит излишки влаги от фундамента здания, продлевая тем самым срок его эксплуатации.
Мелкозаглубленный фундамент из ФБС блоков устраивают под небольшие строения, типа гаража, бани, сарая или дачного домика, даже если грунты на участке не совсем твердые. Прочность бетона, приобретенная им в заводских условиях, гарантирует надежность основания для таких строений. Кроме этого, под укладку блоков делается песчаная подушка, которая также помогает гасить выпучивание грунта в зимний период.
Если перед застройщиком стоит выбор делать монолитный ленточный фундамент или сборный из блоков ФБС, то прежде всего нужно подсчитать во сколько обойдется:
- нанять аквтокран,
- цену самих блоков,
- доставку их на участок,
- стоимость работы по монтажу блоков.
Но, по мнению специалистов, стоимость фундамента ФБС ниже, чем устройство монолитной армированной ленты. Естественно, что расценки на блоки и услуги автокрана в каждом регионе свои, но также и цена готового бетона или цемента соответствуют ценам того же региона.
Ленточный мелкозаглубленный фундамент для дома
Существует множество различных разновидностей фундаментов для дома, бани, гаража. Одни виды из них более популярны в массовых, другие же специализируются под использование в конкретных ситуациях (пример: на черноземе, песчаной или глинистой почве).
Но вряд ли кто-то будет спорить с тем, что именно армированный ленточный и плитный фундамент для дома, бани или гаража имеет самую высокую популярность в наших краях.
Читайте также: технология армирования фундаментной плиты.
Готовый мелкозаглубленный фундамент
В особенности армированный плитный или ленточный незаглубленный фундамент мелкого заложения в почве, устройство которого намного проще сделать, а потому эти виды можно сделать полностью своими руками. Именно про мелкозаглубленный фундамент для частного дома мы сейчас и поговорим.
Читайте также: особенности возведения разных типов фундаментов для дома своими руками.
Особенности устройства
Если вы подбираете фундамент для бескаркасного дома или бани на глинистой почве или черноземе, то вам лучше всего подойдет именно устройство мелкозаглубленного ленточного фундамента.
Виды ленточных фундаментов из блоков газобетона или плиты ФБС удобны своей конструкцией и способом передачи усилий. Они напрямую принимают нагрузки на себя и передают их на грунты, что лежат ниже. Однако, в отличие от фундаментов для бани с цельной плитой, бетона на производство ФБС блоков из газобетона надо намного меньше, равно как и времени.
Приведем пример, когда мелкозаглубленный фундамент монтируется непосредственно под несущие элементы дома или бани. Если дом имеет подвал, то нагрузки передаются между стенами из блоков, плитами перекрытия, а затем и фундаментом.
Читайте также: как сделать фундамент для дома с подвалом своими руками?
Если же дом не имеет плиты перекрытия, а полы дома или бани заливаются обычной стяжкой по гальке, то конструктивные нагрузки передаются непосредственно через стены дома или бани.
В любом случае мелкозаглубленный столбчатый фундамент постройки считается универсальным. Даже СНиП рекомендует возводить стандартные дома малоэтажной застройки или бани именно на ленточных основаниях из ФБС блоков газобетона.
к оглавлению ↑
Назначение
Возьмем пример, когда мелкозаглубленный фундамент из блоков газобетона на глинистой почве или черноземе от обычного отличается тем, что он имеет гораздо меньшие габариты.
Если стандартный монолитный глубокозаглубленный ленточный фундамент для дома или бани имеет глубину от 1 метра (а его общая высота может доходить до 2 и даже больше метров), то мелкозаглубленный образец вряд ли будет выше 1 метра.
Пример и расчет мелкозаглубленного ленточного фундамента блоков ФБС из газобетона показывает, что при этом заглубляться плита на глинистой почве будет сантиметров на 60-70, а остальная часть его стен будет выполнять функции цоколя. Такое решение может усугубить проблему установки цоколя дома или бани.
Ведь не будет же вся плита перекрытия укрывать пространство из блоков высотой в 1-1,5 метра. Но решить ее очень просто.
Надо всего лишь достроить до плиты недостающую часть стен из кирпича, а затем провести утепление мелкозаглубленного ленточного фундамента из блоков газобетона (ФБС). При этом использование комбинированных ограждений поможет вам избежать сколько проблем, что связаны с излишней жесткостью основания дома.
Схема-рисунок мелкозаглубленного фундамента
Сколько случаев, когда в большинстве их даже не учитывают, однако дома из блоков на пучинистых грунтах часто сталкиваются с проблемой выталкивания или усадки определенных конструкций из плиты.
В таком случае армированный жесткий монолитный фундамент глубокого заложения из блоков ФБС может сыграть с вами злую шутку. Ведь его устройство не позволит ему погасить нагрузки, а скорее приведет к появлению трещин.
Ставят мелкозаглубленные ленточные фундаменты на глине, песке, мягком и жестком грунте.
Ограничений в этом плане у вас почти нет.
Но сразу же отметим, что если вы планируете работать на песчаном грунте или грунте со слабой структурой, то расчет фундаментов мелкого заложения не рекомендует излишне перегружать основание за счет использования слишком тяжелой плиты.
Да и вообще, мелкозаглубленные основания из газобетона идеально подходят, когда вам необходимо выполнить строительство относительно легкого дома с единственной цельной плитой перекрытия.
Для крупных коттеджей все же следует подбирать более надежные и дорогостоящие варианты из ФБС блоков. Впрочем, сколько выбрать вам скорее поможет точный расчет, к нему лучше и обратиться.
Обратимся к основным плюсам и минусам подобных конструкций из газобетона. Они тоже имеют значение, и довольно серьезное.
Основные плюсы:
- экономичность;
- практичность;
- возможность гасить нагрузки от нестабильных грунтов;
- упрощенный расчет;
- строительство ведется по более простой технологии.
Основные минусы:
- не подходит для обустройства крупных тяжелых зданий;
- в некоторых случаях усаживается, из-за нестабильного промерзания грунта.
к оглавлению ↑
Технология строительства и ее нюансы
Разобравшись со всеми особенностями таких оснований, обратимся к процессам его непосредственного возведения.
Читайте также: обустройство песчаной подушки для строительства фундаментов на пучинистых грунтах.
Как вы сами понимаете, технология строительства фундамента такого типа довольно проста. Мелкозаглубленный ленточный фундамент своими руками из газобетона возводить намного проще, чем стандартный из ФБС блоков.
Причем неважно, на песчаном или глинистом грунте вам предстоит работать. В любом случае такие основания не снабжаются подушкой, имеют гораздо меньший объем и проще армируются.
Расчет их выполняется тоже намного быстрее. Это подтверждает и текущий СНиП на ленточные фундаменты.
Однако технология их возведения все равно имеет несколько нюансов, которые следует в обязательном порядке рассмотреть.
Читайте также: обзор лучших вариантов фундаментов для частного дома.
к оглавлению ↑
Оценка и расчет, разработка траншей и засыпка подготовки
Начало возведения оснований всегда выполняется по одному и тому же принципу. В первую очередь оценивают грунты, с которыми вам предстоит работать. Они оказывают решающее влияние на множество факторов.
Так, если вам предстоит сделать фундамент блоков ФБС из газобетона на песчаном слабом грунте, то необходимо будет выполнить дополнительный расчет нагрузок. Скорее всего, ширина стены в нем будет больше, чем у стандартных моделей, так как песок имеет свойство усаживаться.
Также в песчаном грунте чаще появляются грунтовые воды, и распространяются они быстрее, что приводит к необходимости дополнительной рулонной гидроизоляции как стен основания, так и нижней части перекрытия дома (или самого пола, если перекрытие не монтировалось).
Разметка плана фундамента
Оценку почвы выполняют с помощью геологического анализа. После этого выполняют примерный расчет габаритов фундамента и приступают к копке траншеи. Траншею раскапывают на 30-50 см шире, чтобы иметь возможность беспрепятственно организовать опалубку из бруса и сформировать все конструкции.
Если грунты слишком слабые, то стенки траншей могут укреплять изделиями из того же бруса или досок, но такое бывает очень редко. Ведь глубина заложения фундамента мелкозаглубленного типа равняется всего 0,5-0,8 метрам.
На дно траншей засыпают подготовку из гравия и песка. Их часто комбинируют, чтобы добиться большей устойчивости грунта.
После этого идет трамбовка подготовки и, если в этом есть необходимость, обустройство геотекстиля. СНиП рекомендуется выполнять устройство слоя геотекстиля в том случае, если грунты у вас очень нестабильны, могут просачиваться водой или прорастают различного рода сорняками.
Расчет конструкции любого фундамента – это чрезвычайно важный момент.
Расчет ведется, применяя СНиП, ГОСТ и все доступные вам справочники.
Это если вы намереваетесь сделать всю работу самостоятельно. Впрочем, не худшим вариантом будет решение обратиться к специалистам, которые выполнят расчет быстро, и с гарантией положительного результата.
В мелкозаглубленных фундаментах обсчитывают основные габариты. Если фундамент монолитный, то принимаются и за расчет армирования фундамента.
Устройство основания, тип грунтов, уровень грунтовых вод и прочие подобные факторы будут напрямую влиять на то, каким будет расчет всех его габаритов, и что получится в итоге.
Читайте также: особенности возведения различных типов фундаментов своими руками.
к оглавлению ↑
Формирование опалубки
Непосредственно строительство монолитного основания начинается с оборудования опалубки. Опалубка создается из деревянного бруса и досок разных размеров. В нашем случае возможно применение сравнительно мягкого бруса, так как давление от мелкозаглубленных конструкций не столь серьезно.
Впрочем, качество дерева и самого бруса должно быть на высоте иначе опалубка может разрушиться еще на стадии заливки бетона. А это уже сулит огромные проблемы.
Дно опалубки, как правило, не формируется. Технология обустройства фундаментов позволяет использовать вместо дна гравийную подготовку, которую мы засыпали еще на стадии разработки траншей.
Арматурный каркас в опалубке мелкозаглубленного фундамента
Из бруса собираются исключительно стенки опалубки. Также с помощью более прочного бруса с большим сечением монтируются крепления для опалубки, чтобы ее не развалило напором бетонной массы.
Если говорить о конкретных габаритах бруса для опалубки, то вам понадобится несколько моделей разных размеров. В частности, нужна модель бруса габаритами 40*40 мм для креплений опалубки, доски разных размеров и модель бруса 20*30 мм для скрепления их между собой.
Саму опалубку собирают из укрепленных щитов разных размеров, которые подбирают с наружной стороны деревянными опорами.
Сделать ее вполне реально своими руками.
Читайте также: несъемная опалубка из пенополистирола.
к оглавлению ↑
Устройство армирования
Как мы уже упоминали выше, сделать армирование фундамента своими руками тоже можно без особых проблем, однако конкретный арматурный каркас нужно рассчитать заранее.
Если говорить про общие рекомендации, то мелкозаглубленные фундаменты армируют вертикально ориентированным каркасом из нескольких уровней.
На нижнем уровне располагается мощная стержневая арматура А3 и А4. Ее диаметр может равняться 15-20 мм. Таких стержней не должно быть много. Как правило, хватает и 4 штук.
Выше идут хомуты-подставки. На них крепится второй уровень из более слабой арматуры толщиной до 14 мм. Таких уровней может быть несколько.
Все элементы обвязываются проволокой и прихватываются сваркой в местах критических сцеплений. Затем металлическая или стеклопластиковая арматура опускается непосредственно в опалубку.
Читайте также: как делается ручная вязка арматуры для фундамента?
Ставят ее на специальные держатели из пластика. Они необходимы для того, чтобы каркас держался на определенном уровне и не вываливался из нижней части конструкции.
к оглавлению ↑
Мелкозаглубленный ленточный фундамент своими руками (видео)
к оглавлению ↑
Заливка раствора
Раствор в фундамент заливают в последнюю очередь и только после того, как все предыдущие работы уже будут завершены. Заливают его с помощью разных методов. Самый продуктивный – это бетононасос. С его помощью удается заполнить всю полость среднего по своим габаритам ленточного фундамента всего за каких-то несколько часов.
Мы рекомендуем заказывать бетон на специальных заводах, чтобы его к вам привозили в мобильных бетономешалках или миксерах, как их называют в народе.
Такая рекомендация обуславливается необходимость залить фундамент за короткий срок. А самостоятельно сформировать достаточное количество бетонной массы, да еще и без крупного оборудования, практически невозможно.
С миксерами и бетононасосами же работа ускоряется в десятки раз.
Перейти к расчету
Мелкие фундаменты | Подробное объяснение —
от Civillearners
Большинство мелкозаглубленных фундаментов представляют собой простые бетонные основания. Фундамент колонны представляет собой квадратный бетонный блок со стальным армированием или без него, который воспринимает сосредоточенную нагрузку, приложенную к нему сверху колонной здания, и распределяет эту нагрузку по площади грунта, достаточно большой, чтобы допустимое напряжение смятия грунта составляло не превышен. Фундамент стены или ленточный фундамент представляет собой непрерывную полосу бетона, выполняющую ту же функцию, что и несущая стена (рис.
2.30 и 2.31).
Чтобы свести к минимуму осадку, фундаменты обычно располагаются на ненарушенном грунте. При некоторых обстоятельствах фундаменты могут быть сооружены с чрезмерно спроектированной насыпью, то есть землей, отложенной под наблюдением инженера-грунтовика. Инженер, работая по результатам лабораторных испытаний на уплотнение образцов, взятых из грунта, используемого для отсыпки, следит за тем, чтобы грунт укладывался тонкими слоями при контролируемой влажности и уплотнялся в соответствии с подробными процедурами , обеспечивающими известную несущую способность. и долгосрочная стабильность.
Фундаменты бывают разных форм в различных системах фундаментов. В климатических условиях с небольшим промерзанием грунта или без него бетонная плита класса
с утолщенными краями является наименее дорогой системой фундамента и перекрытий, которую можно использовать, и она применима к одно- и двухэтажным зданиям любого типа конструкции (см. главу 14).
для получения дополнительной информации о плитах по классу).
Или, в более холодных регионах, края плиты на уровне грунта могут поддерживаться более глубокими фундаментами стен, опирающимися на почву ниже линии промерзания. Для полов, приподнятых над землей, либо над подвалом, либо над подвалом, опора обеспечивается бетонными или каменными фундаментными стенами, опирающимися на бетонные ленточные фундаменты (рис. 2.32). При строительстве на склонах часто бывает необходимо сделать уступы фундаментов для поддержания необходимой глубины фундамента во всех точках вокруг здания
(рисунок 2.33). Если этого требуют грунтовые условия или меры предосторожности при землетрясениях, фундаменты колонн на крутых склонах могут быть соединены между собой железобетонными стяжками, чтобы избежать возможного дифференциального проскальзывания между фундаментами. Фундаменты не могут по закону выходить за границы участка, даже если здание построено вплотную к нему. Если бы внешний носок фундамента был просто отрезан на границе участка, фундамент не был бы симметрично нагружен колонной или стеной и имел бы тенденцию вращаться и разрушаться.
Комбинированные фундаменты и консоли
Рис. 2.31 Эти бетонные фундаментные стены многоквартирного дома с еще не снятой стальной опалубкой опираются на фундаменты стен. Более подробные иллюстрации фундаментов стен и колонн см. на рисунках 14.5, 14.7 и 14.11 и 14.13 (перепечатано с разрешения Ассоциации портландцемента из раздела «Разработка и контроль бетонных смесей»; фотографии: Ассоциация портландцемента, Скоки, Иллинойс)
Рис. 2.30 Фундамент колонны и фундамент стены из бетона. Стальные арматурные стержни не показаны на этом рисунке для ясности. Роль стальной арматуры в конструкционных характеристиках бетонных элементов объясняется в главе 13.
Эти бетонные фундаментные стены многоквартирного дома с еще не снятой стальной опалубкой опираются на фундаменты стен. Более подробные иллюстрации фундаментов стен и колонн см. на рисунках 14.5, 14.7 и 14.11 и 14.13 (перепечатано с разрешения Ассоциации портландцемента из раздела «Разработка и контроль бетонных смесей»; фотографии: Ассоциация портландцемента, Скоки, Иллинойс)
Рисунок 2.
32 Три типа подконструкций с мелкозаглубленными фундаментами. Плита на уклоне является наиболее экономичной во многих случаях, особенно там, где уровень грунтовых вод находится близко к поверхности земли. Подполье часто используется под деревянным или стальным перекрытием и
обеспечивает гораздо лучший доступ к сливу или трубопроводам и электропроводке, чем плита на уровне земли. Подвалы обеспечивают полезное пространство для жильцов здания.
Рисунок 2.33 Фундаменты на наклонных площадках, вид в разрезе здания. Ломаная линия указывает контур надстройки. Фундаменты стен делаются ступенчатыми, чтобы сохранить необходимое расстояние между нижней частью фундамента и поверхностью земли.
Фундаменты отдельных колонн, будь то кессоны, как показано здесь, или фундаменты колонн, часто соединяются железобетонными анкерными балками, чтобы уменьшить дифференциальное движение между колоннами. Наклонная балка отличается от анкерной балки тем, что она усилена для распределения непрерывной нагрузки от несущей стены на отдельные фундаменты.
