Ленточный фундамент с монолитным перекрытием
Любой дом начинается с фундамента. От того, насколько добросовестно строители подходят к его заливке, зависит конечный результат. Многие конструкции предполагают наличие крепкого долговечного основания, неподверженного воздействию природных катаклизмов.
В последнее время особой популярностью начали пользоваться фундаменты, уложенные в виде монолитных плит. Такие перекрытия принято делать не только в основе дома, но и между этажами. Балочное деревянное перекрытие часто не оправдывает себя, поскольку древесина имеет более хрупкие характеристики по сравнению с бетоном.
- Что такое монолитное перекрытие?
- Преимущества и недостатки монолитного перекрытия
- Процесс укладки монолитного перекрытия фундамента
- Виды монолитного ленточного фундамента
- Особенности укладки монолитного перекрытия для фундамента
Что такое монолитное перекрытие?
Монолитные перекрытия используются в зданиях для несущей составляющей для плиты, напольных слоёв, потолка, подвала и, конечно же, фундамента
Монолитное перекрытие – это заливка из железобетонных плит, которая производится непосредственно на площадке, где проходит строительство.
Обычно рассчитывается согласно проекту архитекторами и напрямую зависит от требований, предъявляемых к строительству. Учесть нужно несколько факторов:
- Нагрузки, которые должны выдерживать бетонные плиты;
- Требования к несущей способности стен указанных плит.
Монолитные перекрытия используются в зданиях для несущей составляющей для плиты, напольных слоёв, потолка, подвала и, конечно же, фундамента. Этот вид перекрытий позволяет выполнять криволинейные закладки перекрытий. Многие строители комбинируют материалы: часть выполняют монолитным способом, а часть – сборным.
Преимущества и недостатки монолитного перекрытия
При выполнении монтажных работ нет необходимости привлекать тяжелое оборудование, например, кран
Фундаментная плита имеет ряд преимуществ по сравнению с другими видами укладки, в частности:
- Требует меньшей высоты/толщины фундамента;
- Служит для обеспечения звукоизоляции;
- При выполнении монтажных работ нет необходимости привлекать тяжелое оборудование, например, кран.
Достаточно заказать бетономешалку с готовым классом бетона; - Доступность строительных материалов;
- Низкая цена по сравнению с аналогами;
- Возможность сделать форму по нетипичному проекту;
- После снятия опалубки низ перекрытия имеет ровную однородную поверхность, что значительно облегчает штукатурные работы.
Достаточно заказать бетономешалку с готовым классом бетона;К сожалению, монолитные перекрытия плит имеют некоторые недостатки, которые важно учесть при строительных работах. Их немного, но нужно быть к ним готовыми:
- Высокая трудоёмкость. К данному виду укладки фундамента нужно приложить максимум усилий;
- Большую часть времени следует уделить изготовлению опалубки, создание которой предполагает наличие больших запасов древесины. Можно сэкономить в случае взятия в аренду элементов опалубки либо воспользоваться фанерными плитами;
- Следует учитывать сложность работ, производимых при низких (требуют использования дополнительных добавок либо обогрева) и высоких (придётся укрывать слой термоплёнкой) температурах.
Таким образом, недостатки могут представлять определенные неудобства при укладке плит, но это ни в коей мере не отражается на конечном результате.
Процесс укладки монолитного перекрытия фундамента
Первое, что нужно сделать при укладке фундамента, – это вырыть котлован необходимой глубины
Монолитное перекрытие плит выбирают для укладки фундамента зданий с нестабильным основанием и низкой несущей способностью, поскольку такой вид заливки позволяет равномерно перенести нагрузку от всех стен здания и всей своей площадью оказывает давление на грунт.
Первое, что нужно сделать при укладке фундамента, – это вырыть котлован необходимой глубины. Желательно при помощи бульдозера. После готовности котлована его нужно довести до абсолютно ровного состояния с допустимой погрешностью в 5 сантиметров.
Выравнивание котлована осуществляется двумя методами:
- Ручным . Рабочие в ручном режиме, при помощи лопат, выравнивают поверхность грунта;
- Механическим . Для этих целей нанимается мини-экскаватор, на который устанавливается планировочный ковш, не имеющий зубов и водитель технического средства подчищает дно с использованием лазерного нивелира.
Для этих целей нанимается мини-экскаватор, на который устанавливается планировочный ковш, не имеющий зубов и водитель технического средства подчищает дно с использованием лазерного нивелира.Итак, дно котлована имеет ровную поверхность и готово к дальнейшим работам. На первом этапе необходимо уложить так называемый бугорок или тощий бетон. Первый слой низкомарочного класса бетона заливается на толщину не более 10 сантиметров. Этот слой необходим для того, чтобы снизить любую погрешность по горизонту основания и окончательно выровнять дно.
После того, как подбетонка готова, на неё наносится праймер для улучшения прилипания гидроизоляции. Гидроизоляция нужна для того, чтобы фундамент не подмывали грунтовые подземные воды. Укрепляющий слой идёт в двух направлениях: вдоль и поперек.
На следующем этапе укладки устанавливаются опалубки из ламинированной фанеры. Для опалубок этот материал наиболее предпочтителен. В целях экономии можно взять эти элементы строительства в аренду.
После установки гидроизоляции и опалубок вяжется нижняя сетка, состоящая из арматуры. Нижняя часть сетки крепится на специальные тарельчатые металлические подставки. Круглые тарелки нижней части подставок нужны для того, чтобы не продавить и не повредить уложенную гидроизоляцию.
Для прочности фундамента используются закладные выпуски под установку монолитных колонн. Они встраиваются непосредственно в бетонную плиту. Такая арматура имеет Г-образную форму, вертикальной палочкой она вставляется в тело монолитной плиты.
В монолитных фундаментах часто используются отдельные ленты. Они предусмотрены в тех местах, где не планируется большая нагрузка: под террасы, лестницы, веранды и крылечки. Ленточный фундамент сложнее в производстве, но с его помощью можно экономить на количестве бетона для плит.
В обязательном порядке при укладке плиты нужно производить вибрирование толщины бетона
В обязательном порядке при укладке плиты нужно производить вибрирование толщины бетона.
По завершению этой процедуры обязательно выравнивают поверхность резиновой виброрейкой. По сути, виброрейка – это такое длинное правило с установленным бензиновым двигателем. Принцип его действия предельно прост: на виброрейку переносится вибрация двигателя и при движении получается идеально ровная поверхность. Проверить, насколько хорошо прошел процесс выравнивания, можно лазерным ротационным нивелиром.
Бетон заводского приготовления перемешивается в бетономешалке, после чего его можно залить в пространство между заготовками. Качество бетона нужно проверять заранее. Для этого изготавливаются пробные кубики бетона размером 10х10 в количестве двух штук.
Готовый фундамент должен устояться. Процесс высыхания происходит в течение 28-30 дней, за время которых основание набирает крепость и необходимую прочность. По завершению работ снимаются опалубки, вместо которых возводится цоколь, который чаще всего делают из влагоотталкивающего кирпича «черепашка» или обрабатывают другими способами. Фундамент готов.
Виды монолитного ленточного фундамента
Такой фундамент при строительстве зданий бывает двух видов:
- Мелко-загубленный. Служит для перекрытия полов, стен и укладки фундамента, залить бетон нужно на глубину промерзания грунта в пределах 1,5 м глубины и в диапазоне 0-0,07 м;
- Загубленный. Нужно залить бетон глубже промерзания грунта на глубину свыше 1,6 м.
Особенности укладки монолитного перекрытия для фундамента
Строительство в летнее время осложняется тем, что нужно затормозить процесс испарения влаги из бетона путём покрытия последнего полиэтиленовой термоустойчивой прочной плёнкой
Если строительство ведется в зимнее время, то нужно учитывать, что бетон твердеет при плюсовой температуре.
Когда температура воздуха ниже нуля, то залитый бетон нужно либо утеплить при помощи полиэтиленовой плёнки, специальных добавок, либо производить постоянный прогрев бетона для равномерного затвердевания.
Строительство в летнее время при температуре воздуха свыше 30 градусов по Цельсию осложняется тем, что нужно затормозить процесс испарения влаги из бетона путём покрытия последнего полиэтиленовой термоустойчивой прочной плёнкой. Это мероприятие позволит приостановить процесс затвердения, а, соответственно, и выхода влаги, потому что при быстром испарении появляются микротрещины или усадочные трещины, что может в дальнейшем спровоцировать аварийные ситуации.
Заказывать бетон нужно только у тех производителей, которым вы лично доверяете.
Как залить плиту перекрытия на ленточном фундаменте?
Дата публикации: 23.04.2021
В зависимости от конструктивных особенностей и несущей способности грунтов, индивидуальные жилые дома могут возводиться на ленточных или плитных фундаментах.
В отдельных случаях пол первого этажа целесообразно выполнять лежащей на грунте армированной бетонной плитой. Такое решение позволяет часть усилий передать на грунт не через ленточный фундамент, а непосредственно с плиты пола, что несколько облегчает конструкцию ленточного фундамента.
Подобное решение целесообразно при возведении индивидуального жилого дома в сложных инженерно-гидрогеологических условиях, когда необходимо обеспечить высокую прочность, надежность и устойчивость основания. Кроме этого, комбинация ленточного и плитного фундаментов позволяет достаточно свободно производить перепланировку помещений первого этажа. Поскольку нагрузки от строительных конструкций воспринимает плита, внутренние стены могут располагаться произвольно, позволяя получить различные объемно-планировочные решения.
Устройство такого фундамента в большинстве случаев вынуждено, т.к. он сложнее в расчетах, требует больше материалов, более трудоемок. Однако результатом повышенных затрат становится надежное и долговечное здание, возведенное на проблемном основании.
Существует два варианта решений комбинированного (плита + лента) фундамента: с цокольным этажом и плита по грунту.

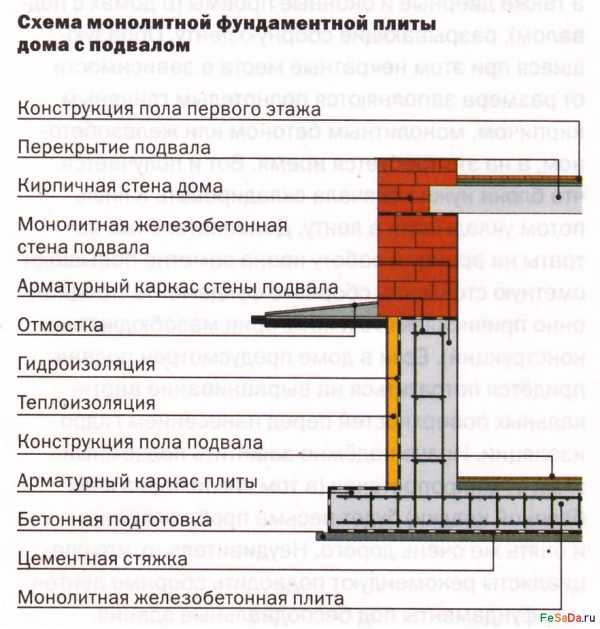

Комбинированный фундамент с плитой перекрытия над цокольным этажом
При наличии цокольного этажа плитная часть фундамента превращается в монолитную плиту перекрытия — пол для первого этажа и потолок для цокольного. Примерная последовательность устройства комбинированного фундамента с плитой над цокольным этажом такова:
- на проектную отметку откапывается котлован;
- по площади здания, ограниченного наружным контуром ленточного фундамента, выполняется подбетонка;
- выставляется опалубка ленточного фундамента;
- в опалубку с использованием нижних и боковых фиксаторов из ПВХ устанавливаются арматурные каркасы ленточного фундамента;
- опалубка заливается бетонным раствором, класс прочности на сжатие которого, а также марки по водонепроницаемости и морозостойкости указаны в проекте;
- по достижении бетоном 70% прочности (продолжительность твердения рассчитывается в зависимости от состава бетона и его класса) опалубка демонтируется;
- под единую отметку выставляются стойки, на них укладываются деревянные двутавровые балки и палуба из водостойкой фанеры для заливки плиты перекрытия. При этом низ плиты перекрытия должен находиться на одной отметке с верхом ленточного фундамента, что позволяет опереть плиту перекрытия на фундамент;
- выставляются борта опалубки, повторяющие наружный контур здания, пустотообразователи в местах лестничной клетки, прохода инженерных сетей;
- с использованием полимерных фиксаторов укладывается нижняя и верхняя арматура, а также разделительные каркасы;
- заливается бетон проектного класса прочности, поверхность плиты обрабатывается заглаживающими машинами;
- по достижении бетоном 70% прочности опалубка демонтируется.
При этом низ плиты перекрытия должен находиться на одной отметке с верхом ленточного фундамента, что позволяет опереть плиту перекрытия на фундамент;После этого работы продолжаются в соответствии с графиком производства работ. При соответствующей обработке поверхность плиты позволяет укладывать рулонные декоративные покрытия пола на утепляющей подложке без промежуточных слоев (если цокольный этаж отапливается).

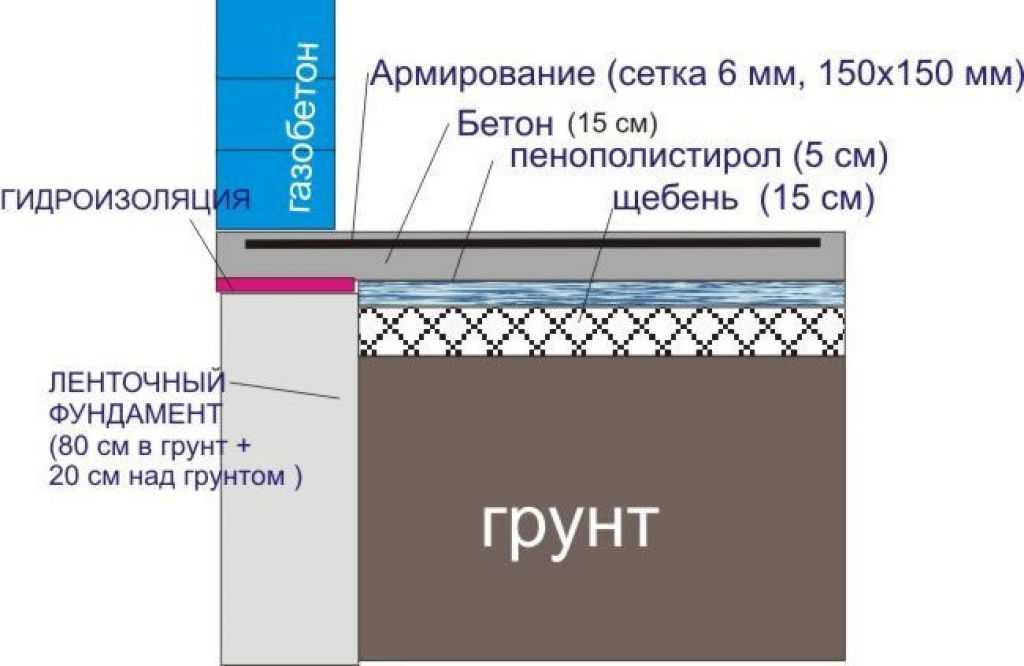

Комбинированный фундамент с плитой перекрытия по грунту
При устройстве фундаментной плиты по грунту вместо котлована можно выполнить траншею под ленту.
Однако механизированным способом выполнить такую работу весьма затруднительно. Поэтому траншею под фундамент придется копать вручную. И хотя это значительно снизит объем земляных работ, их продолжительность будет достаточно велика. Поэтому чаще откапывают котлован на весь объем фундамента. Далее работы выполняются в следующей последовательности:
- по контуру ленты выполняется подбетонка;
- выставляется и закрепляется опалубка ленточного фундамента;
- с использованием полимерных фиксаторов, позволяющих обеспечить проектную величину защитного слоя бетона, устанавливаются арматурные каркасы ленточного фундамента;
- ленточный фундамент бетонируется раствором с указанной в проекте классом бетона на сжатие, марками по водонепроницаемости и морозостойкости;
- после набора бетоном прочности равной 70% от проектной, опалубка демонтируется;
- при необходимости производится укладка труб под плитой;
- пространство, ограниченное ленточным фундаментом, засыпается песчаными или песчано-щебеночным грунтом и послойно уплотняется виброплитами;
- по поверхности раскладывается плитный утеплитель и гидроизоляция;
- выставляется бортовая опалубка плиты, устанавливаются пустотообразователи. Бортовые элементы опалубки выставляются по наружной грани ленты, что позволяет получить единую конструкцию ленты и плиты;
- на полимерные фиксаторы укладываются нижние арматурные сетки верхние и нижние арматурные сетки, устанавливаются разделительные каркасы;
- выполняется заливка бетона проектного класса прочности;
- поверхность бетона выравнивается заглаживающими машинами;
- по достижении бетоном прочности равной 70% от проектной величины, опалубка демонтируется.
Бортовые элементы опалубки выставляются по наружной грани ленты, что позволяет получить единую конструкцию ленты и плиты;Материалы для комбинированного фундамента
Физико-механические характеристики бетона, используемого при устройстве комбинированных плитно-ленточных фундаментов определяются проектными организациями при разработке рабочих чертежей. Однако при отсутствии проекта и желании выполнить комбинированный фундаментов можно ориентироваться на следующие характеристики:
- класс прочности на сжатие В22,5 (марка М 300) или выше;
- марка по водонепроницаемости — W8 или выше;
- марка по морозостойкости — F200 или выше;
- показатель пластичности — П3.
Рабочая арматура выполняется из стержней периодического профиля класса А-III диаметром 12 мм, а распределительная арматура и разделительные каркасы — из гладкой арматурной проволокой класса A-I диаметром 4 мм.
Другие статьи по теме:
Как выбрать бетон для фундамента? | Как заливать бетон для фундамента? | Как правильно укладывать плиты? |
Также у нас в наличии:
Плиты дорожные | Плиты перекрытия пустотные | Бетон любых марок |
Термический контроль в монолитной плите
Дополнительные энергосберегающие детали
Одним из самых распространенных в США фундаментов является монолитная бетонная откидная плита.
Прелесть этой системы в том, что фундаментная стена и плита создаются в одной отливке, что делает ее эффективной с точки зрения затрат, труда и времени. Однако одним из недостатков является то, что его может быть трудно изолировать, потому что его структурная целостность зависит от того, является ли он монолитным, то есть непрерывным.
В традиционных системах фундамента плита не зависит от стены фундамента, что позволяет легко включать тепловые границы в сборку. Монолитная система фундамента не так однозначна. Поскольку внешний край плиты открыт, он содержит значительный тепловой мост. №
Самый простой способ создать непрерывную тепловую границу с сохранением целостности конструкции – оставить откидной фундамент за пределами кондиционируемого пространства. В этой детали 4-дюймовая плита из пенополистирола (EPS) устанавливается поверх плиты. Это позволяет сохранить структурную целостность фундамента при сохранении непрерывности тепловой границы.
(Эта конкретная деталь была разработана для нового строительства в климатической зоне 5. 4-дюймовый пенополистирол может быть адаптирован к климату здания.)
Два слоя 3/4-дюйм. обшивка пола укладывается поверх жесткого пенопласта для обеспечения финишной отделки пола. Верхний слой устанавливается под углом 90° к нижнему слою, а стыки располагаются в шахматном порядке на 2 фута в обоих направлениях. Это создает 1-1/2 дюйма. стропильная часть настила перекрытия, не скрепленная механическим способом с плитой; он плывет наверху — отсюда и название плот. Преимущество этого подхода в том, что черновая отделка — 3/4 дюйма. обшивка пола – устанавливается под любую отделку пола.
Одной из проблем нового строительства является миграция влаги из новой плиты вверх в готовый пол. После консультации с профессионалами в…
Подпишитесь на бесплатную пробную версию и получите мгновенный доступ к этой статье, а также к полной библиотеке премиальных статей GBA и
детали конструкции.
Начать бесплатную пробную версию
Уже зарегистрированы? Войти
Избранные блоги
Размышления энергетического ботаника Посмотреть больше
Рассмотрение возможности использования энергии в жилых помещениях
Руководство по продукту Посмотреть больше
Монолитная плита против плавающей плиты | Разница между монолитной плитой и плавающей плитой | Что такое монолитная плита
Плита является одним из наиболее важных элементов конструкции в строительстве.
В строительстве используются различные виды плит. В этой статье мы обсудим разницу между монолитной плитой и плавающей плитой.
Что такое монолитная плита?
Название Монолитный означает «все в одну заливку», поэтому в монолитно-плитном строительстве фундамент состоит из слоя бетонной плиты с утолщенным участком под несущими стенами и всеми краями периметра до заменить нижний колонтитул за один раз.
Монолитная плитаИсточник: homebuilderassist.com. до 5 дюймов толщиной.
Фундаменты из монолитных плит являются наиболее простыми, быстрыми и экономически эффективными из доступных фундаментов. Поскольку бетон заливается сразу в монолитную плиту, строительство происходит быстрее, а трудозатраты ниже.
Что такое плавающая плита?
Плавающие плиты представляют собой бетонные плиты, плавающие на земле без каких-либо креплений . Плавающие плиты служат в качестве фундамента для широкого спектра гражданских сооружений, включая навесы, гаражи для транспортных средств, пристройки, коттеджи, навесы для проезда, подсобные здания и амбары.
Как следует из названия, плавающая плита просто напоминает плиту, которую просто кладут на воду без какой-либо связи между ними.
Когда мы представляем себе здание с плавающей планировкой, мы должны представить себе конструкцию с обычным ленточным фундаментом, построенную на много футов ниже уровня земли. Затем стена строится выше уровня земли.
Плавающие плиты физически плавают на земле. Из-за плавающих плит подготовка грунта сокращается в большей степени. Поскольку плавающая плита не имеет связи с фундаментом, ее еще называют монолитной плитой.
Плавающая плитаИсточник: signalflip.com
Строительство плавающей плиты
Чтобы начать строительство плавающих плит, планируемому зданию требуется устойчивый фундамент, чтобы полностью выдержать весь вес надстройки.
Как было сказано ранее, они чаще используются в гаражах, пристройках к домам и сараях, не требующих большого фундамента. По конструкции эти конструкции легкие.
По сравнению с традиционной конструкцией из плит плавающие плиты оказались наиболее подходящими и экономичными. Этапы строительства плавучей плиты:
1) Земляные работы на площадке
Это начальная подготовка к любому строительству. Сначала расчищают выбранный участок, а затем раскапывают по плану.
Создание дренажного канала по бокам для стока воды через гравийное основание также является частью этого процесса.
Вода будет удалена из бетонной плиты фундамента путем уплотнения траншеи геотекстилем и гравием.
2) Укладка гравийного основания для дренажа
Здесь укладывается слой гравия на площади для отвода ненужной воды.
3) Армирование плиты
Для процесса литья устанавливается форма плиты. Арматурные стержни предоставляются в соответствии с размерами и спецификациями плиты для усиления конструкции.
4) Отливка плавающей плиты
Опалубка плиты заполнена бетоном. В зависимости от площади и качества изготовления его уплотняют вручную или механическим вибратором.
Чтобы плита была полностью продуктивной, ее необходимо хорошо уплотнить. Отверждение должно происходить в течение примерно 2-3 дней.
Различия между монолитной плитой и плавающей плитой
Монолитная плита и плавающая плитаМонолитная плита и плавающая плита
| Особенности | Монолитная плита | Плавающие плиты |
| Используется для строительства сараев, производственных цехов, дополнительных помещений, гаражей и других сооружений. | ||
| Стоимость строительства | Поскольку весь бетон заливается сразу в монолитную плиту, время строительства значительно сокращается, а трудозатраты ниже. | Из-за значительных земляных работ, бетона и рабочей силы, необходимых для строительства ленточного фундамента и морозостойкой стены, стоимость плавающей плиты выше. |
| Возможность растрескивания | Плоская поверхность идеальна для фундаментов из монолитных плит. Если земля неровная, для ее выравнивания используется большое количество насыпной земли; однако, если земля не уплотнена должным образом, со временем это может привести к растрескиванию. Вокруг периферийных стен и других больших несущих мест монолитная плита склонна к растрескиванию. | Здесь нет возможности растрескивания до тех пор, пока грунт не будет иметь ограниченную устойчивость или как нормальная вода на недрах. Потому что плавающие плиты — это бетонные плиты, которые устанавливаются над землей без какой-либо анкеровки. Это просто пластина, которую кладут над водой без какой-либо связи между ними. |
| Подходящий участок для строительства | Подходит для участков с одинаковыми высотами и очень небольшим уклоном. Не подходит для пойменных участков. | Плавающие плиты хорошо подходят для участков, где существует риск смещения грунтового слоя из-за высокой влажности. Подходит для пойменных участков. |
| Толщина | В большинстве случаев основания для этих фундаментов будут простираться только на 12 дюймов от основания до пола, а толщина фундамента будет всего четыре дюйма. | Здесь вокруг края плиты бетон образует балку глубиной 2 фута. Толщина плит варьируется от 4 до 6 дюймов. |
| Внутреннее отопление | При установке плавающих плит в здании можно использовать лучистое тепло пола для обеспечения комфорта и равномерного обогрева. | Здесь в холодную погоду вокруг фундамента можно добавить слой изоляции, который обеспечит внутреннее отопление. Этот слой предохранит конструкцию от замерзания и оттаивания. |
| Устойчивость к стихийным бедствиям | Монолитная плита обеспечивает устойчивость конструкции к стихийным бедствиям. Он более устойчив к горизонтальным силам землетрясений, циклонов и т. д. по сравнению с традиционными зданиями. | Не подходит для сейсмоопасных районов, но является достойным решением, когда речь идет о расширении дома. |
