Опалубка для ленточного фундамента: Опалубка для ленточного фундамента своими руками

Опалубка для ленточного фундамента: устройство, монтаж, изготовление

Содержание

1. Разновидности опалубок для ленточного фундамента
2. Используемые материалы и монтаж
3. Доска обрезная
4. Фанера
5. Панели ОСП
6. Стальная опалубка
7. Пластик
8. Пенополистирол
9. Укрепление

Опалубочная система представляет собой щитовую конструкцию, придающую сооружениям из железобетона необходимые по проекту формы. Если вести разговор о строительных работах, то опалубка нужна для устройства различных фундаментных оснований, при этом наиболее объемные конструкции устанавливаются под заливку монолита ленточного типа. Пользуются опалубочными щитами для формирования армопоясов в кладочных рядах. Необходима опалубка для ленточного фундамента и при обустройстве отмостки либо тротуарных дорожек, для иных работ.

Разновидности опалубок для ленточного фундамента

По способу применения опалубка под ленточный фундамент делится на съемную и несъемную. Из названий понятно, что съемный вариант демонтируется сразу, как только бетонный раствор схватится и наберет достаточную прочность. Этот тип опалубки используется многократно, в зависимости от того, какой материал использовался для изготовления.

Опалубочная конструкция несъемного типа остается составным элементом фундаментной основы. Подобными системами начали пользоваться не так давно, но они успели обрести популярность. Чаще всего их изготавливают из экструдированного пенополистирольного материала, блочные элементы отличаются конфигурацией, соединении е их между собой обеспечивается замками и металлическими шпильками.

Такая опалубка остается в качестве части бетонного основания, выполняя функции его утеплительного слоя.

Пенополистирольная конструкция не только задает форму и утепляет конструкцию, но и защищает от проникновения посторонних шумов. Стоимость системы велика, но ее применение помогает решить несколько проблем одновременно, существенно сокращая при этом время, необходимое на проведение строительных работ по заливке фундаментной основы.

Отдельно выделяют еще один несъемный опалубочный вид – пустотелые блочные камни из бетона. Выпускаются они различных конфигураций, конструктивно состоят из нескольких стенок и перемычек. Соединение блоков выполняется специальными замками и арматурными прутьями.

Используемые материалы и монтаж

Материалы, используемые для устройства опалубки, и схема ее установки должны соответствовать определенным требованиям:

• показатель прочности должен быть достаточным, чтобы стенки конструкции выдержали давление, создаваемое бетонным раствором;
• опалубка должна противостоять температурным перепадам и воздействию влажности;
• для изготовления элементов системы используют материалы, нейтральные в химическом отношении;
• не должно оставаться при монтаже зазорных участков, сколов и щелей;
• конструкция должна полностью соответствовать расчетам проекта.

Есть несколько требований к материалам, используемым для опалубки ленточного фундамента:

• соответствующая прочность;
• гладкость и ровность поверхности, обращенной к бетонному основанию.

Рекомендуемые материалы:

• доски;
• фанерные листы с влагостойкой поверхностью;
• плиты ОСП;
• сталь;
• пластиковый материал;
• пенополистирольные блоки.

Доска обрезная

Опалубочные деревянные щиты должны отличаться прочностью, чтобы выдерживать вес бетонного раствора, пока он окончательно не застынет. Размеры меняются в зависимости от геометрических форм фундамента. Высота должна быть немного выше основания, длина определяется самостоятельно. Оптимальное решение – два метра. В общей сложности длина конструкции должна соответствовать проекту.

Для изготовления опалубки из досок необходимо нарезать пиломатериал по нужным размерам, прикрепить к брускам саморезами или гвоздями.

Шляпки метизов должны оставаться на внутренней стороне щитов.

Первый и крайний бруски фиксируются на расстоянии пятнадцати – двадцати сантиметров. От них с шагом в 0.8 – 1 м монтируются дополнительные. Для удобства установки щита крайние и средний бруски должны быть сантиметров на тридцать длиннее, с заостренными концами для забивки в почву.

Фанера

Зачастую в домашнем строительстве монтаж опалубки выполняется из фанерных листов, имеющих ламинированную поверхность.

Материал считается крепким, отлично фиксируется, на конструкции создает ровные и гладкие поверхности. Работать с фанерой легко, так что опалубку вполне можно подготовить своими руками. Следует заметить, что при организации правильной эксплуатации и хранения фанерные щиты для заливки фундамента можно использовать многократно.

Установка выполняется следующим образом:

• бруски выставляются строго вертикально;
• фанерные листы крепятся саморезами;
• распорки для щитов выставляются через каждый метр.

Фанерный материал легко подвержен повреждениям механического характера, поэтому обращаться с ним следует аккуратно.

Панели ОСП

Сборка опалубки ленточного фундамента возможна и из этого строительного материала.

Считается, что такой вариант обладает определенными достоинствами перед традиционной древесиной.

Плиты практически не разбухают от воздействия влаги, что позволяет использовать их в дальнейших работах с бетоном. Кроме того, ОСП отлично поддаются обработке, весят меньше древесного пиломатериала. Использование таких плит позволяет сократить строительные сроки. Щиты получаются цельными, без стыковочных участков, утечка бетонного раствора полностью исключена. Монолитные конструкции после такой опалубки отличаются хорошим качеством.

Материал нашел широкое применение в строительстве жилах объектов. Из него монтируют обрешетки и опалубки.

Рассмотрим, как правильно сделать опалубочную конструкцию из плит ОСП:

• листы разрезаются согласно необходимых проектных размеров;
• два куска укладываются друг на друга, просверливаются, чтобы установить стяжные элементы;
• с наружной стороны плит крепятся бруски по всему периметру, чтобы придать щитам дополнительную жесткость;
• подготовленные элементы соединяют шпильками, установленными в отрезки пластмассовой трубы, чтобы облегчить их демонтаж после окончательного затвердевания бетона;
• подготовленные щиты устанавливают в фундаментные траншеи, соединяют между собой. Стыки можно проклеить клеящей лентой для монтажа.

Применять для подготовки опалубки плиты ОСР значительно выгодней, чем пользоваться досками.

Стальная опалубка

Правильная опалубка для ленточного фундамента должна выдерживать нагрузочные воздействия от залитого бетона. Сегодня успешно используются опалубочные комплекты, изготовленные из металла. Приобретать их для частного строительства не выгодно, а вот аренда таких систем себя полностью оправдает.

Металлически комплекты опалубок складные, что значительно облегчает вопрос, связанный с их перевозкой. Если предстоит строительство небольшого объекта, то монтаж системы вполне выполняется собственными силами, без привлечения специальной техники.

Металлические конструкции известны своей прочностью и жесткостью, прекрасно выдерживают нагрузку от бетона, придают его поверхности ровность и гладкость. Надежность конструкции позволяет не только заливать в нее большие объемы, но и использовать комплект не менее пятисот раз.

На современных комплектах железных опалубок предусмотрено специальное покрытие, отлично защищающее от коррозийных образований.

Чтобы правильно выставить такую опалубку под ленточный фундамент, потребуются определенные навыки. Главное в таком деле – точно соблюсти формы и размеры опалубки в соответствии со схемой.

К числу основных элементов системы относятся щиты, балки, замковые устройства, стяжки. В качестве дополнительных комплектующих понадобятся пластиковые трубы для устройства изоляции стяжек и монтажных отверстий под укладку коммуникаций.

Монтажные работы начинаются с углового участка фундамента. Выставляется пара щитов, укрепляется раскосами в вертикальном положении. Далее монтируются остальные щиты, выполняется их фиксация винтовыми соединениями. Каждый только что установленный элемент дополнительно фиксируется раскосами, которые выставляются как по площади щита, так и в точках соединений двух элементов. При этом необходимо соблюдать шаг выставления опор, определенные проектным решением.

Когда можно снимать металлическую опалубку с ленточного фундамента? Это разрешается делать, как только залитый бетон наберет не менее семидесяти процентов прочности.

Во время установки стальной опалубочной конструкции необходимо соблюдать точность сборки и надежность соединений. Выполнение всех технологических правил гарантирует отличное качество бетонного монолита.

Пластик

Опалубки из этого материала легко монтируются по любому проектному чертежу. Алгоритм действий следующий:

• готовится строительная площадка;
• выполняется проверка элементов конструкции на предмет их чистоты;
• устанавливается каркасная основа из арматуры;
• монтажные работы начинаются от углового участка, щиты крепятся последовательно специальными замками;
• собранная конструкция еще раз проверяется на отсутствие щелей, заливается бетонный раствор.

Многих интересует, через какое время можно снимать такую конструкцию. Как правило, должно пройти достаточное количество дней, чтобы бетонный раствор набрал не менее симедесяти процентов прочности.

Модульные пластиковые системы представляют собой отличное решение для заливки фундаментных оснований. С помощью подобных систем можно установить любую конфигурацию своими руками, без привлечения рабочих и спецтехники.

Пенополистирол

Из данного стройматериала изготавливаются блочные элементы несъемной опалубочной конструкции. Для их монтажа необходимо:

• изучить проект, подготовить строительную площадку, нанести разметку и подготовить фундаментную траншею;
• сборка начинается с забивки арматуры, на которую насаживаются опалубочные блоки, соединяясь специальными элементами в виде скоб;
• если предстоит бетонирование большого основания, в качестве дополнительного укрепления опалубочных стенок разрешается использовать доски.

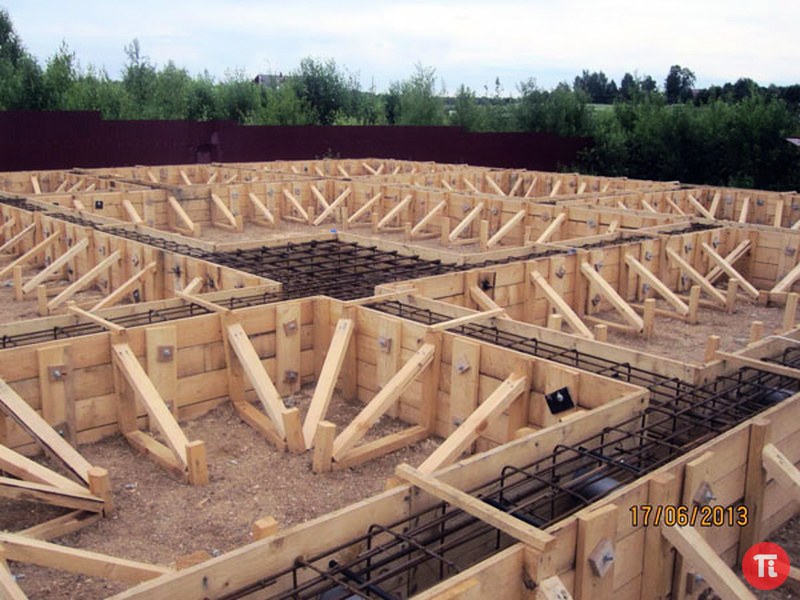

Укрепление

Из чего можно делать опалубку для ленточного фундамента и как правильно монтировать такие системы, мы выяснили. Остается уточнить правила укрепления конструкции.

Для лучшей устойчивости с наружной стороны выставляются раскосы с интервалом не более метра. Отдельное внимание уделяется угловым участкам – упоры здесь ставятся в каждую сторону. Если высота опалубки превышает два метра, единственного упорного пояса будет мало, и распорки монтируются в два яруса.

Фиксируется ширина между щитами, располагающимися параллельно друг другу. Выполняется это арматурными шпильками, диаметр которых равен 0.8 – 1.2 см, металлическими прокладками и гайками нужного размера. Шпильки рекомендуется ставить в два ряда – сверху и снизу, отступая от краев на пятнадцать – двадцать сантиметров.

Шпильки по своей длине должны превышать ширину фундамента сантиметров на десять. Для их установки используют два метода:

• на концах нарезают резьбу, накручивают гайки с уплотняющими пластинками;
• один конец шпильки загибается и немного расплющивается, на втором режется резьба. В таком случае гайка устанавливается с одного конца, а пластин все равно потребуется две штуки.

Промежуток между опалубочными рядами фиксируется кусками пластиковых трубок, в которые продеваются перед установкой шпильки.

Алгоритм сборки выглядит так:

• в щитовых элементах готовятся отверстия;
• вставляются трубки, внутри которых находятся шпильки;
• на концы арматурных элементов надевают пластины, закручивают гайки.

Для удобства монтажа работы рекомендуется выполнять с напарником.

Нам уже известно, через сколько дней демонтируются съемные комплекты опалубок. В первую очередь откручиваем гайки, извлекаем шпильки, убираем упорные элементы и откосы, и можно снимать щиты.

Опалубка для ленточного фундамента — ДЗСО

В малоэтажном строительстве часто используется ленточный фундамент, представляющий собой полосы, проходящие по всему периметру здания, а также под несущими и внутренними стенами. Использование сплошной опоры позволяет равномерно распределять нагрузку по всему основанию строения, и подходит для возведения домов из любого строительного материала.

Для заливки ленточного фундамента используются монолитные или сборные опалубочные системы. Правильный выбор опалубки для ленточного фундамента и соблюдение технологии ее монтажа имеют огромное значение для получения качественного результата. Именно от эксплуатационных характеристик отлитого основания будет зависеть срок службы загородного дома или дачи.

Требования к опалубке под фундамент

Основными требованиями к опалубке под ленточный фундамент являются функциональность и надежность каркасных систем, а также соответствие:

• проектной форме и размерам основания. Высота опалубки должна быть больше, чем расчетная глубина фундамента;
• прочности и способности выдерживать критические нагрузки от воздействия веса заливаемого рабочего раствора;
• однородности и отсутствию зазоров, которые станут источником вытекания бетона.

Это исключит появление в фундаменте пустот, существенно снижающие его эксплуатационные качества. Даже маленькие щели, допущенные при монтаже каркаса, по мере нарастания давления от веса бетона будут увеличиваться в размерах, ухудшая качество монолитного основания.

Перед тем, как выбрать технологию и собрать каркас, производится исследования грунта и расчет опалубки для ленточного фундамента. На основании полученных данных подбираются материалы для изготовления опалубочной системы, а также определяется ее тип и конструкция.

Выбираем вид опалубки

Современные технологии создания ленточных фундаментов допускают использование двух видов каркасных систем:

• Съемная опалубка, состоящая из нескольких сегментов, которые после осуществления заливки фундамента подлежат демонтажу.
• Не разборная опалубка ленточного фундамента, которая после отливки основания остается частью стационарной системы и увеличивает ее функциональность (гидроизоляция, теплозащита, декоративные качества и пр.).
• Скользящая опалубка позволяет плавно отливать фундамент и стены в единой плоскости, а также строить одновременно вертикальные и горизонтальные конструкции. Недостатком систем такого типа является сложность в сборке, требующая определенной квалификации исполнителя.

Если на участке грунт обладает достаточными показаниями вязкости и прочности, допускается использование опалубки для строительства ленточного фундамента методом заливки бетона в траншею.

Материалы для опалубочных систем

В зависимости от требований к прочности фундамента и желании застройщика сэкономить на данном этапе строительства, в качестве материала для сборки опалубки может использоваться:

1. Стальные листы толщиной до 2 мм. Изготовление систем из металла обеспечивают им гибкость, позволяя скруглить углы или получить основание нужной формы. Недостатком стальной опалубки является цена, которая может существенно увеличить размер строительной сметы.
2. Железобетонные формы, пользующиеся большой популярностью и обеспечивающие фундаменту высокую прочность. Расходы на покупку ж/б конструкций и необходимость применения грузоподъемной техники компенсируются значительным сокращением объема расходуемого при отливке бетона.
3. Пенополистирол — несъемная опалубка для ленточного фундамента проста в установке, ее монтаж не требует применения специальных подъемных средств. Пластик не обладает высокими показателями прочности, но обеспечивает дополнительную гидро- и теплоизоляцию фундаменту.
4. Пиломатериалы – опалубочные системы из древесины обладают таким существенным преимуществом, как доступная цена. Монтаж деревянной опалубки прост и понятен. Единственным требованием при ее применении является строгое соблюдение технологии установки креплений. От точности монтажа крепежей будет зависеть показатель прочности всей конструкции, а также минимальный размер зазоров между деревянными деталями.

Иногда частные застройщики с целью экономии пытаются использовать для устройства опалубки подручные материалы – шифер, металлопрофиль и пр.

Специалисты ДЗСО категорически не рекомендуют применять их в конструкции каркасных систем для бетонирования фундамента. Сборка опалубки не будет отвечать отраслевым стандартам качества, несущая способность такой конструкции будет гарантированно низкой, а утечка рабочего раствора – значительной.

Особенности монтажа

Независимо от выбранного материала и конструкции, установка опалубки для ленточного фундамента начинается с расчета системы. Для того, чтобы знать размеры конструкции, удваивается длина здания по периметру (опалубка размещается по двум сторонам его основания). К показателю добавляется длина перегородок, ширина фундамента, и 5-7% полученного результата из-за возможных поправок, вносимых по ходу монтажа.

Процесс сборки будет зависеть от выбранного материала. Общим этапом будет рытье траншеи, установка грунтовой подушки и выполнение обязательных гидроизоляционных работ. Затем:

1. Пластиковые блоки устанавливаются и фиксируются с помощью предусмотренных в конструкции замков. В них создаются отверстия под инженерные коммуникации, а также для армирования фундамента.
2. Ж/б блоки также должны иметь отверстия для выполнения армирования и надежной фиксации обвязки. Вертикальное соединение блоков выполняется с применением монтажной стяжки, их перекрытие производится внахлест. Последний ряд покрывается армирующей стяжкой, после схватывания которой система готова к заливке бетоном.
3. Опалубка из фанеры толщиной не менее 3 мм создается из листов, распиленных по расчетным размерам. Для их фиксации используется деревянный брус и гвозди. Гладкая сторона фанеры должна быть обращена внутрь, а соединительные брусья – наружу конструкции. Для укрепления опалубки ленточного фундамента во время заливки, с обеих ее сторон устанавливаются колышки-распорки.

Металлическая опалубка устанавливается по аналогии с системой из фанеры и брусьев.

Советы специалистов

Для частных застройщиков, которые будут создавать опалубку под ленточный фундамент своими руками, специалисты ДЗСО могут дать несколько практичных и важных рекомендаций:

• После установки элементов опалубки обязательно следует производить выверку горизонтального и вертикального уровня их расположения.
• Зазоры в опалубке шириной более 5 мм считаются недопустимыми и требуют устранения до начала заливки конструкции бетоном.
• Наиболее крепким углом является место перегиба арматуры. При затруднениях с перегибом до нужного уровня, следует использовать специальные стяжки для перевязки стержней.
• Демонтаж разборной опалубки допускается только после полного высыхания бетона и набора им прочности не менее 80%.

Если вы не уверены в своих силах и сомневаетесь в возможности сделать работу самостоятельно, советуем проконсультироваться со специалистом и выбрать квалифицированного исполнителя.

Читайте также:

Опалубка для фундамента — MEVA UK

Заливка бетона

Всегда помните, что бетон обычно начинает затвердевать в течение двух часов после смешивания и заливки. Тип используемого бетона и температура на рабочей площадке также могут повлиять на скорость его схватывания. Например, если вы заливаете бетон в холодную погоду, его затвердевание может занять в два раза больше времени. Напротив, бетон может схватываться на 30 минут быстрее, если его заливать в жаркую погоду.


Подготовьте необходимые инструменты

Поскольку у вас есть совсем немного времени, прежде чем бетон начнет схватываться, вы должны разгрузить и выровнять его как можно быстрее. Заранее подготовить необходимые инструменты, безусловно, будет полезно в этом отношении.


Оставьте достаточно места для грузовика доставки

Вы должны убедиться, что на рабочей площадке достаточно места для свободного маневрирования грузовика доставки. В противном случае это может помешать заливке бетона, что может привести к задержке проекта. Как правило, грузовики, которые доставляют бетон, имеют 9.5 м в длину, 3 м в ширину и 4 м в высоту. Между тем, грузовики, перевозящие товарный бетон, часто оснащаются удлинителями, высота которых может достигать 3–4 м. Если бетон нельзя разгружать в любом месте на площадке, вам следует рассмотреть возможность использования бетононасоса для ускорения заливки.


Обратите внимание на погоду

Перед заливкой бетона обратите внимание на прогноз погоды, так как укладка бетона в неблагоприятных условиях может негативно сказаться на готовом изделии. Однако, если это неизбежно, имейте в виду следующие советы, чтобы добиться отличных результатов:

• При заливке бетона убедитесь, что температура воздуха не ниже 3°C, чтобы предотвратить образование льда внутри смеси. В противном случае это может ослабить бетон.
• Никогда не укладывайте бетон поверх льда или инея. Если температура начинает падать, вы можете использовать изолирующие одеяла для защиты подстилающего слоя. В качестве альтернативы можно нагреть бетон.
• Если идет дождь, вы должны убедиться, что земля хорошо дренирована. После того, как бетон залит, вы должны накрыть его брезентом или полиэтиленовой пленкой, пока он сохнет, чтобы сильный дождь не повредил его поверхность.


Выравнивание бетона

После заливки бетон будет достаточно влажным, поэтому вы можете использовать грабли или лопату, чтобы примерно выровнять его. Затем обязательно удалите все воздушные карманы с помощью вибратора.

Для достижения наилучших результатов рекомендуется использовать высококачественные бетонные формы фундамента, такие как те, которые мы предлагаем в MEVA. С нашими опалубочными системами вы сможете сэкономить время и трудозатраты, обеспечив при этом гладкую поверхность бетона.

Дайте бетону схватиться

Чтобы поверхность не была слабой или пыльной, когда бетон затвердевает, накройте бетонную плиту полиэтиленовой пленкой, чтобы она оставалась влажной. Вы должны постараться обеспечить надлежащую герметизацию краев, чтобы предотвратить проникновение ветра или мороза в защитное покрытие. Кроме того, обязательно оставьте опалубку фундамента на 72 часа перед укладкой кирпича или блоков. Это предотвратит любое потенциальное повреждение краев фундамента.
