Строительство столбчатого фундамента: Cтолбчатый фундамент своими руками: пошаговая инструкция по возведению

Устройство столбчатого фундамента, строительство, как сделать данную конструкцию?

Фундамент является опорой дома, поэтому его прочность напрямую влияет на долговечность здания. Возведением столбчатого фундамента, вы можете значительно сэкономить свои средства. Он отлично подходит для деревянных домов, террас, гаражей, беседок и иных сооружений, вес которых не превышает предельно допустимую нагрузку на ленточный фундамент. Его можно построить на влажных, песчаных, болотистых, торфяных и пучинистых грунтах.

Столбчатый фундамент обладает следующими существенными преимуществами:

• Экономичность и простота в изготовлении. Работы могут быть осуществлены самостоятельно, арматура и бетон расходуются примерно вдвое меньше, чем при устройстве других видов фундамента.
• Незначительная усадка. Это обеспечивается меньшим оседанием грунтов под отдельно расположенными опорами, если сравнивать с ленточным типом основания.

Стоит отметить, что столбчатый фундамент не используется на слабых грунтах или в областях значительного перепада высот.

Для обеспечения долговечности конструкции необходимо четко следовать всем стандартам при строительстве.

Каково же устройство столбчатого фундамента? Это набор вкопанных в землю столбов. Они могут быть расположены как в местах, где пересекаются стены дома, так и в пролетах между ними. Нижний конец опоры – оголовок, верхний – основание. Оголовки всех опор нужно разместить на высоте примерно 50 см от земли – на уровне пола первого этажа. Наличие данного зазора между полом и землей позволяет избежать сырости, вызывающей гниение деревянных конструкций нижней части дома. Расстояние между столбиками – максимум 3 м.

Чаще всего при изготовлении столбчатого фундамента используются опоры круглого поперечного сечения, поскольку под них может быть выполнено бурение скважин. Обычно диаметр опор составляет от 150 до 400 мм. Обычно глубина заложения основания дома равняется 2 м. По причине небольшой площади основания необходимо, чтобы он опирался на слой грунта с высокой несущей способностью.

Это делается для того, чтобы он выдерживал нагрузку от дома.

Ростверком может быть:

• Деревянный брус. Он может быть обожжен или обработан антисептиком во избежание появления гниения древесины. Можно применять гидроизоляционные материалы, однако эти столбы характеризуются довольно низкой надёжностью.
• Кирпич. Он обеспечивает неплохую прочность, однако он не слишком надежен, если говорить об удобстве устройства столбчатого фундамента. Установить кирпичный столб прямо в скважине практически невозможно. Расположение опоры на земной поверхности с дальнейшим опусканием в скважину также довольно проблематично.
• Монолитный железобетон. Это наиболее выгодный материал по всем показателям. Благодаря нему, обеспечивается максимальная прочность на сжатие, а в случае армирования – и на растяжение. Стоит отметить стойкость армированного столба к воздействию пучинистых грунтов. Замес бетонной смеси и её заливка в скважину является довольно легким действием.

Как построить столбчатый фундамент?

Для строительства столбчатого фундамента необходимо выполнить следующие операции.

Снятие дерна плодородного слоя, складываемого на отдельные кучи. Для фундамента будет вполне пригоден нижерасположенный грунтовой слой, в который входят мелкие камни и песок. Если грунт торфяной, то перед возведением нужно проконсультироваться со специалистами. Если грунт глиняный, то он должен быть заменён смесью песка и щебня. После того, как будет выбран состав грунта под столбчатый фундамент, требуется выровнять стройплощадку, засыпав впадины и сняв бугры.

Возведение фундамента. Начинается с сооружения столбиков и нанесения осей, при этом между столбиками натягивается шнур параллельно осям. Расстояние между шнурами зависит от ширины конструкции. Необходимо, чтобы на уголках фундамента был обеспечен угол 90 градусов.

Выкапывание ям под строительство столбчатого фундамента. Выполняется вручную или экскаватором. Что касается габаритов ямы, они должны быть примерно на 30 см шире и глубже основания. На дно ямы укладывают смесь из песка и гравия, которую утрамбовывают и время от времени заливают водой.

Изготовление опалубки из строганных сухих досок. Они должны быть плотно сбиты и не иметь щелей. Опалубка должна быть хорошо зафиксирована во избежание смещения и распирания по причине залитой массы раствора бетона. На некоторых грунтах опалубку можно не делать. Тогда по периметру выкладывается полиэтиленовая плёнка.

Армирование бетонных столбов. Прочность бетонных опор при этом значительно повышается. Обычно используется стержневая арматура диаметром 12 мм. Её преимущества – высокая прочность, коррозионная стойкость, хорошее сцепление с раствором бетона. Фундамент постепенно заливают бетоном, который в дальнейшем утрамбовывается. Далее производится устройство ростверка столбчатого фундамента. Вначале соединяются сборные перемычки. После этого связываются монтажные петли, и сваркой соединяют обрезки арматуры. Делается установка опалубки на перемычках, армирование и заливка бетона М200. Затем осуществляется гидроизоляция.

Устройство забирки. Выкладывают её из камня или кирпича для того, чтобы оградить пространство между опорами. Её возведение начинается с устройства песчаной подушки на заглублении 20 см, куда укладывают бетонную стяжку. Затем на неё укладывают забирку не ниже 40 см, в которой предусмотрено отверстие для подвода коммуникаций. Она не соединяется с опорами основания дома во избежание нарушения целостности. Чем выше забирка, тем меньше стены дома подвержены воздействию влаги. Желательно устроить в ней вентиляцию, чтобы подпольное пространство проветривалось. Однако в затапливаемых местностях забирку не делают. Там фундаменты возводят на высоте до 2 м. При этом дом как бы «висит» в воздухе на столбах.

В целом, вышеописанные действия не являются слишком сложными и могут быть выполнены самостоятельно. Но, если у вас не хватает опыта, вам следует довериться профессионалам. Компания «Проект» выполняет устройство столбчатых фундаментов в Москве и Подмосковье по разумной цене. Работы мы выполняем быстро и с соблюдением основных нормативов качества. Если вы решили сделать столбчатый фундамент, обращайтесь к нам.



Столбчатый фундамент. Строительство, технология и устройство

Выбор вида фундамента осуществляется на основе анализа многих факторов, среди которых нагрузка от здания, характер грунта, климатические особенности в районе строительства и другие. Для легких зданий, а также хозяйственных построек идеальным решением может стать столбчатый фундамент. Что это такое, рассмотрим в этой статье.





Содержание статьи:

1. Описание и сфера применения
2. Виды
3. Достоинства
4. Недостатки
5. Подготовка к строительству
6. Создание забирки
7. Теплоизоляция столбчатого фундамента
8. Монтаж от компании «Стройсервис»



Описание и сфера применения

Столбчатым фундаментом называют конструкцию, состоящую из опор, которые располагаются на месте возведения несущих стен дома. Столбчатый фундамент применяют на крепких грунтах с хорошей несущей способностью. В местах, где под верхними слабыми слоями почвы располагаются монолитные элементы (каменные глыбы, плиты), строительство также возможно.

В этом случае используют столбы глубокого заложения, достигающие надежных слоев грунта за счет своей длины.

Опоры столбчатого фундамента устанавливают по определенным правилам. В первую очередь, столбы должны находиться под всеми углами дома. Также опоры размещают под пересечениями стен и вдоль каждой стены.

Расстояние между столбами определяется на этапе проектирования. На этот параметр влияют тип здания, характеристики почвы на месте строительства, а также материал, из которого будут изготовлены столбы.

Столбчатый фундамент может быть образован исключительно опорами, а может иметь ростверк – конструкцию из деревянных брусьев или металлических балок, соединяющих все столбы в единую систему. Применение ростверка, а также использование в качестве опоры глубокозалегающих слоев грунта делает столбчатое основание дома «родственником» винтовых фундаментов, имеющих похожую конструкцию.



Виды столбчатых фундаментов

Столбчатые фундаменты делятся на виды в зависимости от материала, из которого изготовлены опоры, а также от глубины закладки опор.

Деревянный

Столбы данного вида изготавливаются из дерева. В качестве опоры выступает нижняя часть ствола, диаметр которой должен быть не меньше тридцати сантиметров. Основание, выполненное в виде деревянных столбов, подходит только легким строениям, не предназначенным для длительного пребывания людей. Такую разновидность часто используют при строительстве бани, летней кухни, сарая и т.д.

Главным недостатком деревянных опор является небольшой срок службы. Даже при обработке столбов специальными защитными составами они прослужат не более тридцати лет. В связи с этим деревянные столбы крайне редко используют при строительстве жилых домов.

Опоры деревянного столбчатого фундамента устанавливают в ямы глубиной не менее одного метра. На дно каждой ямы укладывают подкладку из дерева или бетона, а зазор между стенами ямы и столбом заполняют гравием.

Кирпичный

Представляет собой систему опор, выполненных из кирпича. Является более долговечным по сравнению с деревянной разновидностью. Кирпичный столбчатый фундамент обладает неплохой прочностью и может использоваться при строительстве небольших жилых домов. Возведение кирпичных столбов требует подготовки больших ям, в которые может легко уместиться человек. Ширина каждой ямы должна быть такой, чтобы в зазорах между ее стенами и опорой можно было свободно производить кладку из кирпича.

Для усиления опор и защиты их от влияния грунта дно ям укрепляют бетонной стяжкой. Поскольку для полного затвердевания бетона требуется продолжительное время, строительство такого основания дома невозможно осуществить за один день. В качестве заполнителя пустот между столбами и стенами ям также следует использовать гравий. По сравнению с деревянным видом основания, гравия потребуется гораздо больше. Строительство столбов из кирпича требует значительных вложений денежных средств, однако их эксплуатационные характеристики лучше деревянных.

Бетонный

Столбчатый фундамент из бетона чаще всего применяется при строительстве жилых домов. Его срок службы превышает сто лет, а прочность позволяет возводить полноценные дома. Для применения столбчатого фундамента, пусть даже и на бетонных столбах, требуется профессиональный расчет с учетом нагрузки, создаваемой зданием. Однако для небольшого дома из кирпича такой вариант вполне подойдет.

Бетонные столбы создать сложнее, чем деревянные или кирпичные. Потребуется большое количество бетонной смеси, а также металлическая арматура и сварочный аппарат. Строительство каждой опоры начинается с подготовки ямы. На ее дне создают подушку из песка, которую многократно проливают водой, после чего добавляют очередной слой. Это делается для создания многослойного и плотного покрытия дна ямы.

Для придания формы будущему столбу используют опалубку. Ее собирают из деревянных досок в центре ямы по определенным размерам. Внутрь опалубки опускают каркас из арматуры, сваривание которого осуществляется на поверхности. Готовый каркас будет армировать бетон, поэтому он должен быть шире столба минимум на пять сантиметров, а размер опалубки должен позволять погрузить в нее данную конструкцию.

Когда каркас установлен в опалубку, ее внутреннее пространство заполняют бетонной смесью. Это можно делать вручную, готовя смесь в переносной бетономешалке или заказав автомобиль со специальным миксером. Во втором случае необходимо заранее подготовить нужное количество ям с установленными опалубками и каркасами.

Бетонная смесь, заливаемая в опалубку, должна быть хорошо утрамбована. Это позволяет выгнать воздух, исключить образование пустот, которые впоследствии могут привести к растрескиванию, создать по-настоящему монолитный столб. Залитые опалубки следует оставить на несколько дней для застывания бетона. Начинать демонтаж досок опалубки, а также продолжать дальнейшее строительство рекомендуется минимум через пять дней после заливки столбов.

Каменный

При такой разновидности столбчатого фундамента опоры составляют из множества плоских камней. Чтобы конструкция не развалилась, ее укрепляют бетонным раствором. По технологии изготовления, а также эксплуатационным характеристикам, каменные опоры во многом похожи на кирпичные.

Недостатком обоих видов является низкая сопротивляемость горизонтальным воздействиям грунта. Часто каменные столбы используют в качестве основания под различные ограды, например, под деревянный забор.

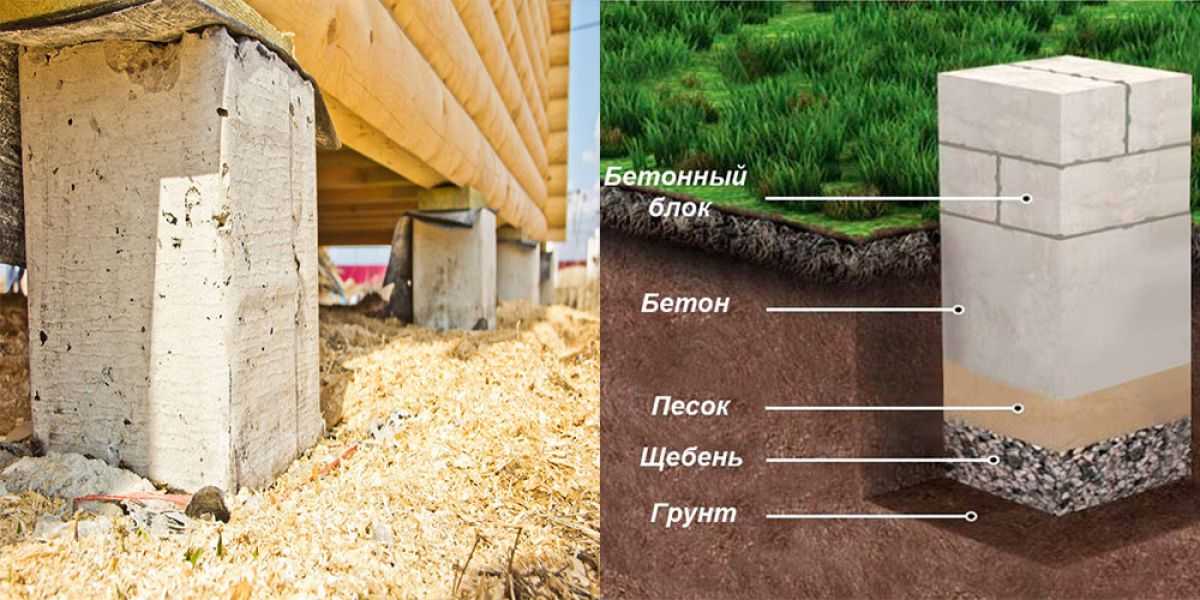

Блочный

Данный вид предполагает составление опорных столбов из железобетонных блоков. По прочности и долговечности его можно сравнить с бетонным. Блочный столбчатый фундамент также используют при строительстве легких жилых зданий и хозяйственных построек.

Особенностью возведения является необходимость использования строительных подъемных механизмов, так как вес блоков не позволяет поднять их вручную. Справиться с задачей при помощи только физической силы можно, если в строительстве будет участвовать большое количество работников.

Надежность такого основания для дома во многом определяется качеством составляющих: бетона, из которого изготовлены блоки, а также металлической арматуры, лежащей в их основе. Для формирования ровного столба категорически важна ровная поверхность всех блоков. Отклонения в форме могут привести к изгибу готового столба и, как следствие, снижению его надежности.

На основе труб

При строительстве столбчатого фундамента могут быть использованы асбестоцементные или металлические трубы. Их устанавливают вертикально в подготовленные скважины и надежно фиксируют при помощи грунта. После установки вовнутрь каждой трубы заливают бетонный раствор, который застывая, придает ей дополнительную прочность.

Технология подготовки скважин под опорные трубы напоминает строительство свайного фундамента, и требует применения специальной техники. Долговечность такой конструкции, а также ее прочность позволяет возводить любые здания, нагрузка от которых не превышает предельно допустимые значения.



Достоинства

Низкая стоимость

Строительство столбчатого фундамента требует меньшего количества материала по сравнению с другими видами, например, плитным. Стоимость широко распространенного ленточного фундамента может составлять до 30% от стоимости всего дома. Столбчатая конструкция, как правило, требует 15-18% от бюджета, запланированного на возведение здания. Таким образом, основание для дома в виде системы опор позволяет существенно экономить финансовые средства.

Слабая осадка

Еще одним преимуществом столбчатого вида можно назвать малую осадку после возведения дома. Другие виды, получив нагрузку от здания, в течение некоторого времени углубляются в землю. Это должно учитываться при проектировании и строительстве. Когда здание опирается на определенные точки грунта, осадка уменьшается. Благодаря этому столбчатый фундамент допускает увеличение давления на почву в пределах 20% по сравнению с тем же ленточным видом.

Легкость возведения

Данный вид основания для дома зачастую можно возвести без применения специальной техники. Ручной труд особенно эффективен при строительстве хозяйственных построек: сарая, бани или небольшого гаража. В этом случае подготовка ям и установка столбов осуществляется своими руками, что тоже позволяет сократить затраты на возведение здания.



Недостатки

Невозможность создать полноценный подвал

При строительстве здания на столбчатом фундаменте создание полноразмерных подвальных помещений практически невозможно. Происходит так из-за того, что опорами всей конструкции являются столбы, удерживаемые в вертикальном положении при помощи грунта. При создании подвала грунт должен быть убран, в результате чего столбы потеряют надежную фиксацию.

Частным случаем строительства подвала при столбчатом фундаменте является возведение забирки – стены между опорами. Она представляет собой перегородку из кирпича, шлакоблока или других материалов, которая закрывает вход в пространство под зданием. Закрытое пространство может выступать в качестве подвала, однако высота помещений будет небольшой. Решением может стать увеличение длины столбов и подъем здания над землей. Но это уменьшает прочность каждой опоры, снижает надежность конструкции, негативно влияет на внешний вид дома.

Ограничение по массе здания

Столбчатый фундамент чаще всего применяют для небольших зданий, создающих малую нагрузку. В первую очередь, это дома, построенные по каркасной технологии из деревянных щитов. Также на опоры в виде столбов можно поставить здания из кирпича, шлако- и пеноблоков, но небольшие по площади.

Использование основания столбчатого типа под массивные дома возможно, если смонтировать на столбы мощный ростверк, способный укрепить систему опор. Такая связка создается при помощи тяжелых металлических балок и нецелесообразна из-за слишком высокой стоимости. При необходимости строительства тяжелого здания экономически выгодней выбрать другой вид основания.

Ограничения по грунтам

Столбчатый фундамент нежелательно применять при строительстве домов на грунтах, подверженных горизонтальным перемещениям. Сезонные сдвиги слоев почвы могут привести к смещению столбов и возникновению опасности обрушения здания. Укрепить систему опор также можно при помощи усиленного ростверка, но стоимость его создания чрезмерно высока.

Ограничения по рельефу участка строительства

Возведение здания на опорах требует ровного рельефа. Если на участке перепад высоты грунта превышает два метра, от использования столбчатого вида лучше отказаться.



Подготовка к строительству

При проектировании столбчатого фундамента следует придерживаться определенных правил. Поскольку для данного вида основания большое значение имеют характеристики грунта, первоначальным этапом подготовки к строительству являются геологические изыскания. Это комплекс мероприятий, направленных на изучение характера грунта, расположения несущих слоев, сезонных изменений рельефа, уровня подземных вод и т.д.

Информация, приведенная в инженерно-геологическом отчете, становится отправной точкой в расчете диаметра опор, их количества и установочного расстояния. Второй составляющей расчета является нагрузка от здания. Этот параметр зависит от площади строения, материала из которого планируется осуществлять строительство, архитектурных особенностей и назначения здания.

Проектирование столбчатого фундамента для жилого дома стоит доверить специалистам. Самостоятельные расчеты «на глаз» могут привести к частичному или полному обрушению здания. Это может произойти вследствие излома одного или нескольких столбов, чрезмерной осадки в результате сезонного смещения грунта и т.д. «Стройсервис» предлагает услуги не только по возведению основания дома, но и по профессиональному расчету на основе данных геологических исследований участка строительства.

После того, как определен тип опор и их количество, важно подготовить место для скважин под столбы. Участок, на котором планируется строить дом, очищают от мусора и разравнивают грунт. Установочные ямы копают вручную или с применением землеройной техники. В случае с опорами в виде труб бурят скважины по размеру каждой опоры. Дальнейшие действия зависят от конкретной разновидности столбчатого фундамента.



Создание забирки

Дом, построенный на столбчатом фундаменте, не стоит на земле, а немного приподнят над ней. В свободном пространстве под строением дует ветер, охлаждая пол и понижая температуру в помещениях. Это приводит к некомфортным условиям проживания и увеличению затрат на отопление дома. Чтобы этого избежать, используется забирка.

Как уже говорилось выше, забирка – это перегородка, закрывающая пространство под домом. Она располагается между опорами, защищая нижнюю часть дома от влаги, накопления мусора и т.д.

Материалы для создания забирки:

• доски,
• кирпич,
• бетон,
• материалы для наружной отделки зданий.

Забирка выступает не только в роли заграждения пространства под домом, но и в качестве элемента дизайна. Используя отделочные материалы, ее можно сделать красивой и необычной, подчеркнув оригинальность вашего дома.

Нередко в целях экономии на земляных работах через забирку производится ввод в здание различных коммуникаций, например, трубопроводов автономной канализации. В этом случае требуется предусмотреть необходимые технологические отверстия.



Теплоизоляция столбчатого фундамента

Поскольку конструкция столбчатого фундамента не подразумевает наличие теплого подвала или сплошной плиты под домом, после окончания строительных работ требуется произвести мероприятия по теплоизоляции. Даже качественно построенная забирка не защищает от мороза, поэтому наружную часть пола всего здания следует обшить теплоизоляционными материалами.

Для этого можно использовать теплоизоляцию любых видов от классической стекловаты до современных материалов в виде плит. Второй вариант наиболее предпочтителен из-за удобства работы и лучших теплоизоляционных характеристик.

Материалы для теплоизоляции столбчатого фундамента.

Пенопласт

Классический утеплитель в виде плит, имеющий отличные характеристики. Легкий и удобный при монтаже, он эффективно защитит дом от мороза и ветра. Современный пенопласт имеет большой срок службы и высокую прочность.

Минеральная вата

Минеральная вата не является новым материалом и наравне с пенопластом давно используется в качестве строительного утеплителя. Имеет среднюю теплопроводность, благодаря чему защищает от холода хуже пенопласта.

Выпускается в виде рулонов или плит, однако при покрытии большой площади работать удобней с плитами. Минеральную вату в рулонах стоит применить при работе в углах и труднодоступных местах.

Пеноплекс и пенополиуретан

Современные теплоизоляционные материалы с низким коэффициентом теплопроводности. Прочные и долговечные, они создадут надежную защиту вашего дома от холода.

Проектирование здания является сложной инженерной задачей, при решении которой учитывается множество факторов. Расчет фундамента – один из важнейших этапов, поскольку от этой части здания во многом зависит долговечность всего дома, а также комфорт проживающих в нем людей.



Монтаж от компании «Стройсервис»

Специалисты компании «Стройсервис» предлагают полный комплекс услуг, начиная от организации инженерно-геологического исследования вашего участка и заканчивая строительством фундамента «под ключ». Также вы можете заказать большое количество других услуг, например, внутреннюю отделку дома, которая производится после окончания строительных работ.

Обратиться в «Стройсервис» можно по любым контактам, указанным на сайте. Мы готовы оказать профессиональные услуги в сфере строительства вашего дома!

Понимание различных типов фундаментов зданий

08 февраля 2019 г. | 0 комментариев

Как мозгу нужен череп, кораблю нужен корпус, поезду нужны железнодорожные пути и станции, так и зданиям нужен фундамент. Прежде чем разбираться в различных типах фундаментов, давайте узнаем, что такое фундамент или основание.

Фундаменты (также известные как опоры) необходимы для поддержки всего, что построено на земле. К ним относятся красивые сооружения и здания, которые мы создаем на нем. Термин «фундамент» правильно используется для стальной конструкции , чтобы создать точку опоры на земле, чтобы равномерно выдерживать вес конструкции и оставаться неповрежденной. Большинство фундаментов состоят из двух частей:

Надстройка  – Фундамент, расположенный выше уровня земли.

Основание  – Фундамент ниже уровня земли.

Твердый грунт, на котором лежит фундамент, называется фундаментом. Фундамент передает нагрузку конструкции и ее собственный вес. Тип необходимого фундамента зависит от основания здания. Фундаменты делятся на две подкатегории в зависимости от передачи нагрузки на грунт – фундаменты мелкого заложения и фундаменты глубокого заложения.

Фундаменты мелкого заложения

Фундамент мелкозаглубленный — это тип фундамента здания, распределяющий нагрузки от здания на верхние слои грунта. Они выдерживают возложенные нагрузки, когда поверхностные грунты достаточно прочные и жесткие. Для участков с более слабой почвой может оказаться более экономичным улучшить грунт, если вы используете мелкозаглубленный фундамент.

Фундамент стены



Фундамент этого типа постоянно проходит параллельно направлению стены. Это помогает передавать и распределять вес нагрузки стены в землю по площади почвы. Основная цель этого фундамента состоит в том, чтобы распределить вес нагрузки так, чтобы почва могла выдержать нагрузку. Фундамент стены подходит в тех случаях, когда передаваемые нагрузки малы и экономичны в плотных песках и гравии. При этом ширина фундамента в 2-3 раза больше ширины стены на уровне земли.

Фундамент колонны

Фундамент колонны подходит и экономичен для поддержки колонн в стальных конструкциях. Фундамент колонны выполнен в виде плоской плиты и может быть выполнен из простого или железобетона. Фундаментная база колонны большая, чтобы поддерживать колонну здания. Этот тип фундамента распределяет вес, приходящийся на колонну, на более обширную площадь, что предотвращает погружение колонны в землю.

Комбинированный фундамент

Эти фундаменты предназначены для поддержки двух или более стальных колонн в ряд в стальной конструкции. Если основание для колонны выходит за границы участка, предпочтительнее использовать комбинированное основание. Он также подходит для близко расположенных колонн и при низкой несущей способности грунта. Изолированные фундаменты для каждой колонны, как правило, более экономичны.

Ленточный фундамент



Ленточный фундамент — разновидность комбинированного фундамента. Если краевой фундамент не может быть продлен за границу участка, он соединяется с другими внутренними фундаментами с помощью ленточной балки или балки уклона. Ременная балка распределяет внутренние усилия от одной опоры к другой по одной колонне на внецентренно нагруженную опору колонны. Чтобы распределить эти силы на ближайшую опору, требуется ленточная балка.

Плотный или матовый фундамент

Плотный или матовый фундамент — это тип фундамента, который распространяется по всей площади под зданием. Они помогают выдерживать тяжелые структурные нагрузки от колонн и стен. Это предотвращает дифференциальную осадку отдельных фундаментов. Таким образом, конструкция матового фундамента может нести нагрузку элементов конструкции здания при неблагоприятных грунтовых условиях.

Фундаменты глубокого заложения

Когда несущая способность грунта очень низкая, выбор мелкозаглубленного фундамента может оказаться нерентабельным или даже невозможным. В таких случаях глубокие фундаменты являются идеальным решением для передачи нагрузок конструкции по вертикали на более прочный слой, залегающий на значительной глубине ниже поверхности земли.

Свайный фундамент

Свая представляет собой тонкий элемент с небольшой площадью поперечного сечения по сравнению с его длиной. Это тип глубокого фундамента, который используется для передачи тяжелых нагрузок от конструкции на слой твердой породы глубоко под уровнем земли во время стальной конструкции. Они могут передавать нагрузку либо подшипником, либо трением. Это также используется для предотвращения подъема конструкции из-за боковых нагрузок во время землетрясения и сил ветра.

Буровые шахты или кессоны

Буровая шахта (также известная как кессон) представляет собой тип глубокого фундамента, функции которого аналогичны свайному фундаменту. Он имеет монолитный бетонный фундамент повышенной емкости, залитый, образованный пробуренной выемкой. Он может противостоять нагрузкам от конструкции за счет сопротивления вала, сопротивления пальцев ног или их комбинации. Стальная конструкция предполагает бурение шахт или кессонов с помощью шнека. Пробуренные валы могут выдерживать большие нагрузки на колонны по сравнению со свайными фундаментами. Но этот тип фундамента не подходит, если существуют глубокие залежи мягких глин и рыхлый водоносный зернистый грунт.

Фундамент представляет собой достойную инвестицию, когда речь идет о стальной конструкции. Независимо от того, какой тип фундамента вы решите использовать для своего структурного здания, вам необходимо проконсультироваться со специалистом по стальным конструкциям , чтобы использовать сталь в ее наилучшей форме в стальной конструкции и безупречно завершить строительство.

Рубрика: Стальные конструкции | Комментарии к записи «Понимание различных типов фундаментов зданий» отключены

Что такое плиты, балки, колонны и фундаменты?

🕑 Время чтения: 1 минута

Понятно, что здания состоят из различных конструктивных элементов, таких как плиты, балки, колонны и фундаменты. Каждый из этих структурных элементов играет определенную роль в конструкции. В этой статье представлены различные аспекты этих конструктивных элементов, например, их функции, виды нагрузок, воздействующих на них, и механизм передачи нагрузки от одного элемента к другому.

Состав:

• Плиты
  • Типы нагрузок на плиту
  • Механизм переноса нагрузки в плитах
• Балки
  • Типы нагрузок на балках
  • Механизм переноса нагрузки в балках
• Колонны
  • Типы нагрузки на колонки
  9009 Группы.
  • Типы нагрузок на фундаменты
  • Механизм передачи нагрузки на фундамент

Плиты

Плита является важным конструктивным элементом, который предназначен для создания плоских и удобных поверхностей, таких как полы, крыши и потолки. Это горизонтальный структурный компонент с верхней и нижней поверхностями, параллельными или почти параллельными. Чтобы узнать больше об оценке толщины сляба, нажмите здесь. Обычно плиты поддерживаются балками, колоннами (бетонными или стальными), стенами или землей. Глубина бетонного перекрытия очень мала по сравнению с его пролетом.

Рис. 1: Железобетонная плита

Типы нагрузок на плиту

К видам нагрузок, действующих на плиту, относятся:

1. Постоянная нагрузка плиты
2. Активная нагрузка
3. Нагрузка на отделку пола
4. Снеговая нагрузка на плиту крыши
5. Сейсмические нагрузки

Механизм передачи нагрузки в плитах

Передача усилий от плиты к балкам происходит либо одним, либо двумя способами. Вся система полностью рассчитывается на геометрические размеры плиты. Плиты могут поддерживаться только колоннами, в этом случае будет преобладать двустороннее действие. Если отношение Длинная сторона / Короткая сторона < 2, плита рассматривается как двусторонняя, а если отношение длинной стороны к более короткой стороне больше 2, то плита считается односторонней. Механизм передачи нагрузки от плиты перекрытия к опорным элементам для односторонней плиты и двусторонней плиты показан на рис. 2 и рис. 3. Наконец, на рис. 4 показана передача нагрузки от плит к различным типам опорных элементов.

Рис. 2: Механизм распределения нагрузки от односторонней плиты к опорному элементу

Рис. 3: Механизм распределения нагрузки от плиты к балкам или другим опорным элементам

Рис. 4: Передача нагрузки от плиты к различным типам опорных элементов

Балки

балка — это горизонтальный конструктивный элемент, выдерживающий вертикальные нагрузки, поперечные силы и изгибающие моменты. Нагрузки, приложенные к балке, вызывают силы реакции в точках опоры балки. Суммарный эффект всех сил, действующих на балку, заключается в создании поперечных сил и изгибающего момента внутри балки, которые, в свою очередь, вызывают внутренние напряжения, деформации и прогибы балки.

Рис. 5: Железобетонная балка

Типы нагрузок на балки

1. Собственный вес балки
2. Постоянная нагрузка включает точечную нагрузку, например, колонну, построенную на балке, распределенную нагрузку, например, установку плит на балку.
3. Активная нагрузка
4. Скручивающая нагрузка

Механизм передачи нагрузки в балках

Они передают нагрузки по своей длине к своим конечным точкам, где нагрузки передаются на колонны или любые другие несущие элементы конструкции.

Рис. 6: Передача нагрузки от балок к колонне

Колонны

Колонна представляет собой вертикальный элемент конструкции, воспринимающий нагрузки в основном на сжатие. Предполагается, что это самый важный конструктивный элемент здания, потому что безопасность здания зависит от прочности колонны. Это связано с тем, что выход из строя колонны приведет к прогрессирующему обрушению зданий, тогда как такое событие не произойдет, если другие элементы выйдут из строя. Колонны передают вертикальные нагрузки от потолка, пола или плиты крыши или от балки на пол или фундамент. Они также несут изгибающие моменты относительно одной или обеих осей поперечного сечения.

Рис. 7: Железобетонная колонна

Типы нагрузок на колонны

1. Собственный вес колонны умножается на количество этажей
2. Собственный вес балок на погонный метр
3. Нагрузка на стены на погонный метр
4. Общая нагрузка на плиту (Стабильная нагрузка + Постоянная нагрузка + Собственный вес)

Механизм передачи нагрузки в колонне

Так как колонны поддерживаются фундаментом; нагрузка переместилась со всех компонентов на колонны. Затем она будет передаваться от колонны через прилегающие к фундаменту шейки колонны в виде осевой силы. Кроме того, колонны передают боковые нагрузки на фундамент, когда такие нагрузки действуют. Наконец, он будет передавать момент и сдвиг также на основание.

Рис. 8: Механизм передачи нагрузки с колонны на фундамент

Фундаменты

Фундаменты представляют собой конструктивные элементы, которые передают нагрузку всей надстройки на подстилающий грунт под конструкцией. Фундаменты предназначены для передачи этих нагрузок на грунт без превышения его безопасной несущей способности. Таким образом, предотвратить чрезмерную осадку конструкции до допустимого предела, свести к минимуму неравномерную осадку и предотвратить скольжение и опрокидывание.

Рис. 9: Железобетонный фундамент

Типы нагрузок на фундаменты

1. Статическая нагрузка
   • Собственный вес элементов
   • Накладные нагрузки, такие как отделка, перегородки, блочные работы, услуги.
2. Активная нагрузка
3. Ударная нагрузка
4. Снеговая нагрузка
5. Ветровая нагрузка
6. Сила землетрясения
7. Давление на грунт
8. Дождевые нагрузки
9. Жидкостные нагрузки

Механизм передачи нагрузки в фундаменте

Почва является корневой опорой фундамента. Все силы, которые соприкасаются с опорами, передаются на грунт.
