Укрепление фундаментов цементацией: Усиление грунтов основания фундаментов методом цементации

Укрепление фундамента методом цементации | Технология усиления в компании «Райдекс»

В процессе эксплуатации зданий фундаменты могут постепенно разрушаться или деформироваться под влиянием различных факторов. Причиной могут быть как сейсмические и климатические воздействия (чрезмерное обводнение грунта, самопроизвольное смещение пластов почвы и др.), так и технические ошибки, допущенные на стадии проектирования и строительства. Это приводит к снижению прочности и несущей способности фундаментов, сокращению срока эксплуатации сооружений и возникновению аварийных ситуаций. Применение технологии цементации позволяет решать такие проблемы с минимальными затратами времени, денежных средств и трудовых ресурсов.

Особенности технологии

Суть метода заключается в том, что возникающие пустоты в структуре поврежденного фундамента заполняются цементным раствором. Цементно-песчаная или бентонитовая смесь вводится путем инъекции. Для этого в заранее рассчитанных местах в конструкции фундамента создают отверстия с помощью мобильной буровой установки. Скважины имеют определенный диаметр, глубину и угол уклона относительно вертикали. В процессе цементации фундамента смесь подается под давлением и полностью заполняет образовавшиеся пустоты. В дальнейшем цемент застывает и превращается в прочную монолитную конструкцию. Это дает возможность существенно укрепить фундамент и повысить его несущую способность.

Состав инъекций

Для укрепления фундаментов этим методом используется многокомпонентная смесь. Ее производят из цемента, воды и дополнительных добавок: песка, глины, супеси, каменной муки и др. Супесь и глина частично снижают прочностные характеристики раствора для усиления фундамента. Но эти компоненты повышают влагостойкость бетона и делают его менее подверженным расслоению. Также, в зависимости от условий работы, в состав добавляют специальные химические примеси, которые ускоряют или, наоборот, замедляют процесс схватывания цемента при усилении фундамента.

Преимущества метода

• Дешевизна. Наряду с другими методами укрепления фундаментных конструкций (усиление сваями, железобетонными рубашками, торкрет-бетоном и др.), цементация является одним из наиболее дешевых и простых способов. Для выполнения работ не требуется большое количество материалов, тяжелой спецтехники и рабочей силы.
• Универсальность. Метод цементации фундаментов применим к основаниям различных видов – ленточных, плитных, столбчатых, свайных и др. Его можно практиковать как для крупных многоэтажных построек, так и для небольших объектов частной жилой недвижимости (коттеджей, загородных домов и др.).
• Безопасность. Технология цементации фундаментов может использоваться при ремонте зданий, расположенных в районах с высокой плотностью застройки. При этом соседним сооружениям не наносится никакой вред. Фундаменты других зданий не подвергаются вибрационным и механическим нагрузкам, благодаря чему сохраняют заданную прочность и не повреждаются.

Последовательность работ

Усиление фундаментов методом цементных инъекций выполняются в следующей последовательности:

• перед началом работ проводятся точные расчеты и замеры.
  Специалисты оценивают степень повреждений фундамента, определяют места инъекций и рассчитывают их оптимальное количество;
• под проблемным участком фундамента бурят скважину заданной глубины и толщины. Ее могут бурить как в самой почве (если необходимо усилить грунт под основанием здания), так и непосредственно в фундаментной конструкции;
• в скважины подают цементный раствор с помощью мощного насоса. Полное схватывание бетона, как правило, происходит по истечении 48 часов. После этого фундамент обретает нужную прочность, а здание снова становится готовым к эксплуатации.

Подробнее о методах укрепления фундаментов, которые применяет компания «Райдекс», Вы можете уточнить у наших специалистов. Консультанты предоставят всю необходимую информацию о технологии цементации, сообщат актуальные цены на услуги и укажут сроки проведения работ.

Вам необходима консультация специалиста?

Усиление фундамента путем цементации — fundament-help.ru

Фундамент – опора здания. Его задача – выдержать вес наружной конструкции, предупреждая негативные последствия: деформацию стен, оседание, вспучивание и т.д.

Чтобы фундамент выдерживал постоянные нагрузки и не деформировался, проводится усиление фундамента, в частности, усиление фундамента путем цементации.

О методике цементирования фундамента читайте в этой статье.

Содержание

• 1  Методика цементирования фундамента
  • 1.1 Способы усиления фундамента цементацией
• 2 Порядок проведения цементации
• 3 Оценка грунтового покрытия

 Методика цементирования фундамента

Цементация – уплотнение фундамента введением цементных растворов. Проводится по методу бурения канавы в фундаменте и заливкой цементной смеси с помощью насоса. Залитые инъекции в проблематичную зону конструкции упрочняют связи между элементами бетона, и делают его монолитным.

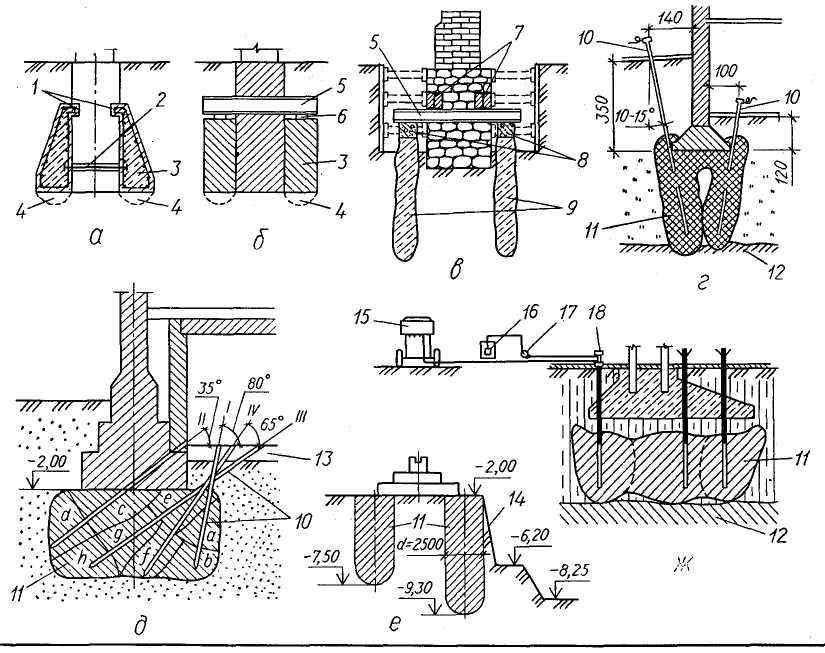

Способы усиления фундамента цементацией

Для усиления фундамента путём цементации проводят следующие мероприятия:

1. Бурят скважины в бетонном покрытии конструкции на глубину погружения, не достигающую основания на 30 см.
2. Роют подобную скважину, но сквозь подошву фундамента, углубляя ее в почву на 0,5 м, заполняя пустоты под конструкцией. Суть заключается в усилении подошвы для передачи статистического и механического воздействия здания на песчаное основание (в случае, если дренажная подушка усела), а также увеличения объема непучинистого уплотнителя.

Порядок проведения цементации

Укрепление фундамента цементированием предполагает выявление факторов, которые привели к нарушению целостности конструкции. Изучают основные характеристики: размеры, основание, устойчивость, глубину установки, гидроизоляционную систему, прилегание грунтовых пород, материалы для изготовления фундамента.

Для этого выкапывают шурфы на глубину меньше уровня залегания подошвы фундамента. Шурфы могут выкапываться в виде траншей или колодцев в песчаных и глинистых грунтах. Они имеют прямоугольную форму размером 1, 5 на 3 м. Шурфы роются в шахматном порядке, изнутри и снаружи фундамента. Большая сторона траншеи прилегает к основанию. Тщательное изучение поверхности конструкции поможет определить изъяны, требующие ремонта.

Через 25-50 см в теле фундамента под углом роют скважины шириной от 4 до 11 см. Главное условие: бур (режущий инструмент для проделывания отверстий в твёрдых материалах — бетон, камень, кирпич) не должен достигать конструкции на 3 см.

Насосом накачивается жидкий раствор, заливаются вырытые колодцы.

Готовят бетонный раствор:

• Подготовка жидкой смеси вода-цемент в соотношении 0,9-1. Песок: мелкой и средней фракции, бентонитовый песок, вспученный перлитовый или обожженный диатомовый песок, перлит или пламилон.
• Первые 10 мин. им заполняют углубление под давлением 0,2 Мпа до отказа – потребление бетонной смеси уменьшится до 3,5-4 л в минуту.
• Дальше дело за более вязкими водоцементными растворами соотношением — 0,8…0,7 к 1.
• Цементация проводится до полного наполнения — погружение до 5 л в минуту. Давление — 0,3 МПа;

Потребуется 2 дня для просушки смеси.

Если через неделю после нанесения алебастрового раствора проблемное место (зазор, трещина) увеличится в размере, это значит, что структура фундамента нарушена.

Факт увеличения щелей устанавливают с помощью маяков (специальных направляющих реек для выравнивания плоскости). Рейки монтируются поперек трещин на поверхности помещения. Внешне они напоминают мостик длиной 30, шириной 5…7 и высотой 1,5…2 см. Место крепления маяка зачищают до бетонного основания. На зазорах фиксируются по 2 рейки: первая — в месте максимального увеличения, другой — в ее начале. Если через три недели на маяках не образовались щели, значит, деформация конструкции нормализовалась. Маяки создают из гипса, металла или стекла.

Оценка грунтового покрытия

Изучение близлежащей местности помогает установить причину дефектов. Неправильный расчет и установка дренажной системы, близкое расположение водоемов, засыпанных оврагов  — всё это может повлечь за собой нарушение структуры фундамента.

Вид и внешнее проявление деформаций	Причины деформаций
1.          Усадка средней части здания	Слабое основание в средней части здания; Усадка основания; Пустоты в середине конструкции.
2.          Осадка краев дома	Слабое основание под крайней частью здания;Неровная усадка грунтов; карстовые пустоты;Выкапывание траншеи рядом с домом; Затопление подвала.
3.          Выпучивание и деформация стен	Напряжение от растяжек, крепящихся к зданию; Динамическое действие техники, находящейся в здании;

Неравномерные нагрузки на грунтовое основание, изменение структуры почвы или неправильные подсчеты при возведении конструкции — основные причины разрушения. Цементация фундамента как способ его усиления эффективна для устранения влияния негативных факторов на фундамент.

Укрепление фундамента — один из наиболее важных структурных аспектов проекта — Проект Wyoming Capitol Square

06 июня 2019 г. 06 июня 2019 г. / Гость

Когда Капитолий снова откроется в конце этого года, один из наиболее важных структурных аспектов проекта будет скрыт под ногами посетителей. Новые опоры фундамента, называемые микросваями, расположенные почти на 35 футов ниже фундамента Капитолия, укрепили 130-летнее здание, чтобы выдержать структурные изменения, необходимые для восстановления.

Процесс, называемый подкреплением, позволил существующему фундаменту Капитолия выдерживать более высокие нагрузки, чем первоначально предполагалось в конце 1880-х годов, и позволяет современным коммуникациям проходить под историческим фундаментом.

Подкрепление включало установку дополнительной глубокой опоры фундамента, называемой системой поддержки микросвай и игольчатых балок, чтобы лучше справиться с плохой плотностью грунта и историческими основаниями. Микросваи представляют собой элементы глубокого фундамента, сооруженные из высокопрочного композитного стального стержня с резьбой малого диаметра.

Завершенная в 2017 году система включала 621 микросваю, установленную на средней глубине 35 футов ниже фундамента.

Фундамент — Укрепление фундамента Капитолия

Часть задачи по укреплению фундамента включала в себя устранение трех различных существующих фундаментов из трех строительных кампаний: 1888 г. из бутового камня, 1890 г. из камня и 1917 г. из бетона.

Типичные микросваи, стальные игольчатые балки и торкрет-монолит составляют основу процесса, используемого в Капитолии. Графика предоставлена ​​JE Dunn.

В рамках процесса крепления микросваи были забурены глубоко в землю рядом со стенами. Затем были вырыты небольшие траншеи, чтобы обнажить стену фундамента. Затем были вырезаны достаточно большие отверстия, чтобы вставить стальные игольчатые балки под прямым углом под существующий фундамент, как иглу через ткань.

После закрепления игольчатых балок щель под фундаментом заделывают раствором, чтобы стена могла выдерживать вес. Процесс выполняется небольшими частями за один раз. После того, как фундамент был завершен, начались глубокие раскопки местности.

На первом этапе бетонные полы вдоль стен были вырыты до земли. Фото августа 2016 года в восточном крыле.

Микросвая строится путем бурения скважины, размещения арматуры и заливки скважины цементным раствором как единой системы. Буровая установка использует резьбовой винтообразный стержень с концевым наконечником для бурения почвы. Фотография сделана в западном крыле, декабрь 2016 г.

Во время установки этого стержня в отверстие закачивается цементный раствор, чтобы покрыть стержень и создать окончательную микросваю. Раствор передает нагрузку за счет трения от арматуры к основанию в зоне соединения. Фотография сделана в западном крыле в декабре 2016 года.

Затем стержни и цементный раствор оставляют в земле до тех пор, пока не будут проведены земляные работы и не будет выполнено соединение для привязки микросваи к существующим основаниям фундамента. Фото сделано в западном крыле, декабрь 2016 года.

Начало раскопок. Фото сделано в западном крыле, январь 2017 г.

Выемка грунта и установка стальных плит под фундаменты и стены. Фото сделано в западном крыле, январь 2017 г.

Остальные микросваи установлены. Участок с торчащими вверх стальными трубами — это место, где была построена новая вертикальная желобка, полая стена, позволяющая установить в здании механические, электрические и водопроводные системы. Февраль 2017 года в западном крыле.

Игольчатая балка размещается под фундаментом перед выходом. Фото сделано в западном крыле в январе 2017 года.

Рабочий выкапывает фундамент вокруг вставленной игольчатой ​​балки.

Рабочий выкапывает фундамент вокруг вставленной игольчатой ​​балки.

Предварительная установка системы микросвай на фундамент с помощью гидравлического домкрата. Игольчатые балки предварительно нагружаются сверху микросвай до нижней части существующих фундаментов. Предварительное натяжение игольчатой ​​балки и системы микросвай устраняет упругое перемещение стальных элементов, что позволяет прямолинейной конструкции оставаться в пределах жестких допусков на общую и дифференциальную осадки.

После того, как участок полностью выкопан, рабочие распыляют торкрет-бетон, который действует как раствор, на фундамент Капитолия примерно в 10 футах ниже уровня пола сада.

Раскопки завершены. Рабочий устанавливает арматурный фундамент для новой вертикальной желоба примерно на 12 футов ниже уровня пола сада. Фундамент покрыт набрызг-бетоном, который действует как раствор. Конец марта 2017 г.

К июлю 2017 г. была построена вертикальная шахта и по земле в помещении были проложены трубы.

См. одну смену номера

май 2015 г.

ноябрь 2016 г.

ноябрь 2016 г.

Декабрь 2016

Январь 2017 г.

Март 2017 г.

июль 2017 г.

май 2019 г.

Современное программное обеспечение для 3D-моделирования

Потребовалось значительное сотрудничество для координации подземных механических, электрических, водопроводных (MEP) систем и систем микросвай. Компания JE Dunn использовала самое современное программное обеспечение для 3D-моделирования, чтобы согласовать план инженерных сетей и установку микросвай. Эта передовая технология позволила торговым партнерам перепроектировать или скорректировать окончательную компоновку, чтобы устранить дорогостоящие конфликты в полевых условиях во время установки.

Пример подземных систем ниже уровня сада Капитолия.

Фундамент под внешними стенами Капитолия

Гипобетон распыляется к западу от лестницы на северной стороне Капитолия.

Фундамент на южной наружной стене.

Укрепление грунта – использование инъекционной заливки под давлением как средства повышения несущей способности существующих фундаментов

Введение

В данном документе описывается процедура повышения несущей способности фундаментов за счет укрепления грунта под фундаментами и вокруг них. Было изучено использование инъекционного цементирования в почве в качестве жизнеспособного средства достижения этой цели. Реальная дилемма, с которой сталкиваются проектировщики, заключающаяся в необходимости предлагать решения/корректирующие меры для восстановления/укрепления уже построенных конструкций, является реальностью. Недостаток литературы в области инъекционного цементирования не позволяет использовать эту технологию в более широких масштабах. Наличие стандартов в области заливки цементом ограничено рекомендациями для нишевых областей, таких как цементация камня. Реакция на напорный раствор значительно различается в разных типах грунтов и совершенно различна в своем фундаментальном аспекте в случае горных пород.

Большинство стандартных реабилитационных работ подпадает под спектр искажений/ослаблений/физических несовершенств искусственных структур. Цель реабилитационных рабочих процедур часто ограничивается снятием стресса в явно напряженных элементах либо путем укрепления самих элементов, либо путем введения дополнительных крепких элементов. Редко среда, в которой находится структура, подвергается модификациям для достижения желаемых результатов. Для инженера-строителя почва является ближайшим элементом окружающей среды, который открыто взаимодействует со структурой. Почва служит двойной цели: выступает в качестве поддерживающей среды, а также в качестве передающего агента для изнурительных действий таких сил, как землетрясение и вода. Свойства грунта, перечисленные в геотехническом отчете, имеющиеся на момент проектирования, увязываются с реакцией конструкции на момент проектирования конструкции. Конечным выбором проектировщика становится та конструктивная схема, которая наиболее правомерно передает приходящие на нее нагрузки на несущую среду. Изменение свойств несущей среды в ответ на изменившиеся нагрузки после того, как конструкция возведена, является остроумным методом контроля пагубного воздействия повышенных нагрузок на конструкцию.
