Усиление фундамента железобетонной обоймой: технология

Главная » Фундамент

В ходе эксплуатации возникает ситуация когда нужно укрепить старый фундамент дома. Причиной этому может быть потеря основанием несущей способности или проведение реконструкции, после которой увеличивается нагрузка на фундамент.

Усиление фундамента железобетонной обоймой – один из методов укрепления существующего основания. Он позволяет увеличить жилую площадь и препятствует разрушению основания дома.

Фундамент такого типа может быть монолитным или сборным. Монолитный – заливается бетоном в подготовленную опалубку с арматурной обвязкой. Сборный возводится из железобетонных конструкций блочного типа.

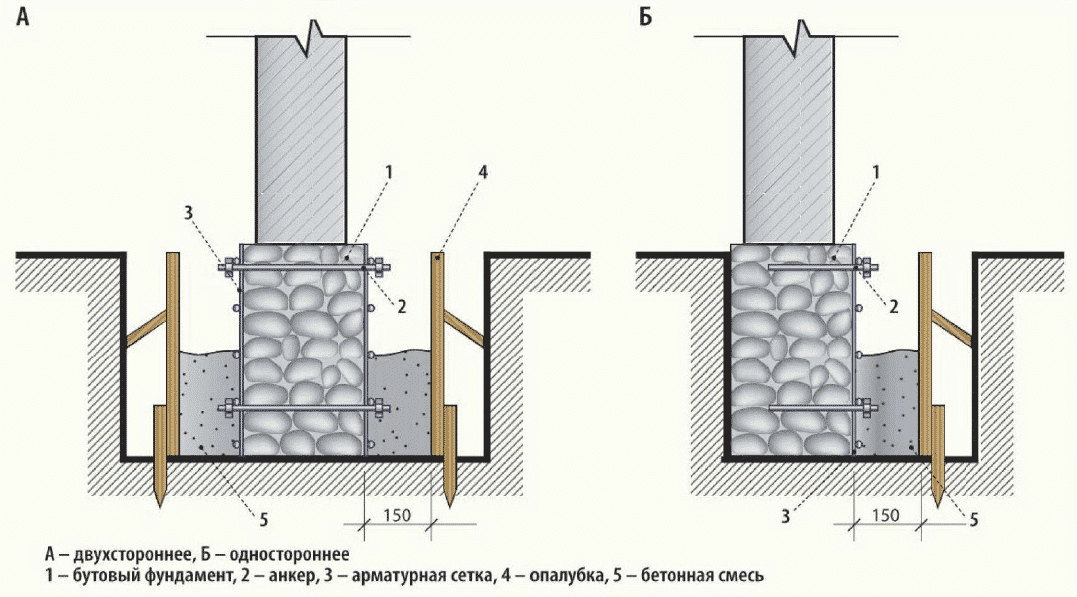

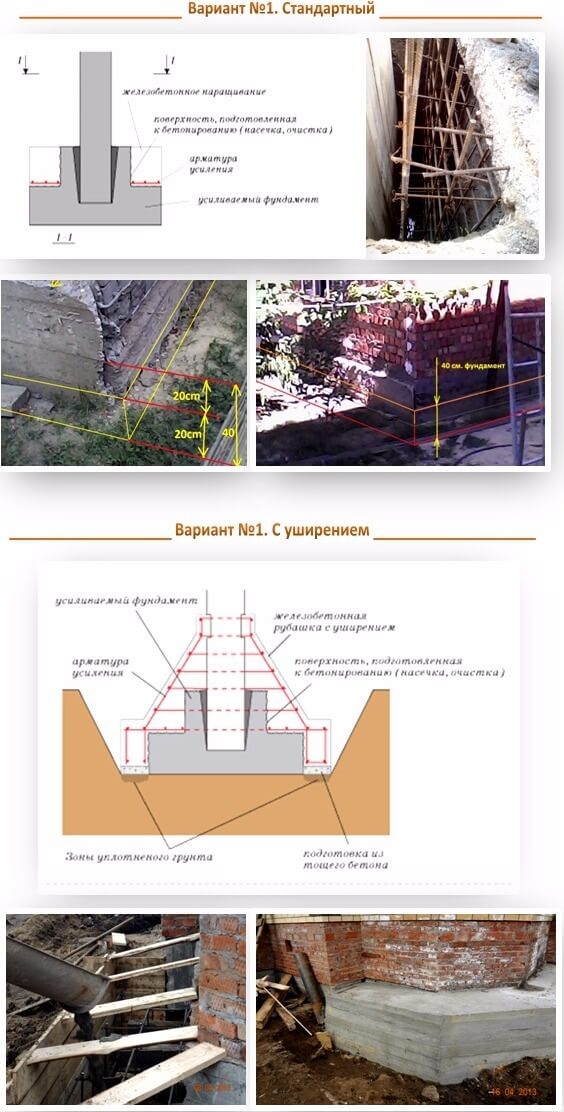

Железобетонную обойму для усиления фундамента ставят двумя способами – с расширением подошвы основания и без такого расширения:

• С расширением основания устраивают в случае надстройки дома или недостаточной толщине несущих стен.
• Обойму без уширения используют при укреплении отдельных поврежденных фрагментов фундамента. При этом несущая способность стен является достаточной.

Очередность проведения работ следующая:

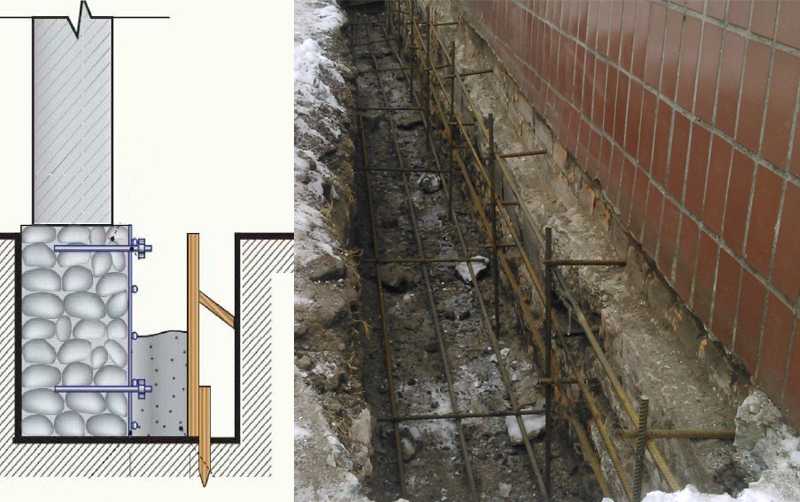

1. По всей длине основания дома выкапывают траншею. Открытый фундамент очищают от частиц грязи и обрабатывают цементным молочком. На поверхности фундамента просверливают отверстия для арматурных прутьев. Их диаметр составляет до 20 мм и размещают их в шахматном порядке. Прутья должны выступать из стены на 15 см.
2. На этих арматурных стержнях в дальнейшем формируют арматурный каркас, обваривая его листовым металлом. В очищенные от грязи пустоты фундамента и отверстия с закрепленными стержнями под давлением подается бетон. Жидким раствором обрабатываются и все трещины на фундаменте. После затвердевания бетонного раствора бетоном заполняют все пространство металлической опалубки.

Железобетонная обойма представляет собой полностью замкнутую конструкцию, охватывающую собой всю площадь фундамента, а не только поврежденной части.

Основная задача усиления фундамента посредством устройства железобетонной обоймы – более равномерное распределение нагрузки на подошвы вследствие некачественного выполнения строительных работ. Именно таким фактором вызывается обустройство металлических обойм без увеличения площади подошвы. В верхней ее части для дополнительного крепления к основанию устанавливают анкера.

Фундаменты неглубокого заложения обустраивают железобетонными обоймами с увеличенной площадью подошвы. Прежде всего, это касается бетонных оснований и оснований из кладки.

При устройстве обойм для усиления фундамента следует учитывать состояние старого основания. Для увеличения качественного и прочного сцепления необходимо снять верхний слой бетона из усиливаемого фундамента. Таким образом, можно достичь монолитности существующего фундамента и железобетонной обоймы. В качестве дополнительного обеспечения прочности приваривают к поверхности арматурные стержни, штрабы, металлические балки, бетонные шпонки, анкера и другие крепежные элементы.

10 252 views

Понравилась статья? Поделиться с друзьями:

Модернизация и усиление конструкции путем установки кожуха

Кожух представляет собой метод модернизации и усиления конструкции. Он используется для увеличения несущей способности после изменения конструкции конструкции или для восстановления целостности конструкции конструкции из-за отказа конструктивного элемента. Этот метод используется на вертикальных поверхностях, таких как стены, колонны и другие комбинации, такие как боковые и нижние балки. Он состоит из добавленного бетона с продольной и поперечной арматурой вокруг существующей колонны. Оболочка — это процесс, при котором секция существующего элемента конструкции восстанавливается до первоначальных размеров или увеличивается в размерах путем обшивки с использованием подходящих материалов. Вокруг поврежденного участка может быть сооружен стальной армирующий каркас или обертка из композитного материала, на который укладывается набрызг-бетон или монолитный бетон.

Оболочка особенно используется для ремонта изношенных колонн, пирсов и свай и может легко применяться при подводных работах. Метод применим для защиты бетонных, стальных и деревянных профилей от дальнейшего износа и для усиления. Оболочка улучшает осевую прочность и прочность на сдвиг, и позволяет избежать значительного усиления фундамента.

Когда необходима оболочка?

Кожух представляет собой процесс усиления слабых железобетонных колонн, которые со временем пришли в негодность из-за неблагоприятных атмосферных условий или из-за плохого обслуживания конструкции. Другие причины на этапе строительства включают ошибки проектирования, некачественное производство бетона, плохой процесс исполнения. В течение срока службы потребность может возникнуть из-за землетрясения; несчастный случай, такой как столкновения, пожар, взрывы; ситуации, связанные с изменением функциональности конструкции; разработка более жестких требований к коду .

• Увеличивается нагрузка на колонну.
• При наличии ошибки в проекте.
• Износ колонны из-за атмосферных воздействий.
• Ветхость колонн.
• Тяжелые повреждения из-за других причин, таких как землетрясение и пожар

Преимущества кожуха

• Повышает сейсмостойкость колонн.
• Объем работ меньше, так как не требуется укрепление фундамента.
• Повышает прочность колонны на сдвиг.
• Также увеличивает удержание бетона в круглых колоннах.
• Не увеличивает значительно вес колонны, а также экономит время строительства (отверждения).

Различные типы облицовки

Железобетонная оболочка

Усиление железобетонных элементов является задачей, которую должен выполнять инженер-строитель в соответствии с расчетами. Здесь приведены только несколько предложений, иллюстрирующих, как можно сделать усиление. Ж/б колонны лучше всего усиливать с помощью кожуха, дополнительного каркаса из продольной и поперечной анкерной арматуры вокруг колонн и заливки бетонного кольца. Оболочку железобетонной балки также можно выполнить вышеописанным способом. Для удержания стремени в этом случае придется просверлить в плите отверстия.

Стальная оболочка

Стальная оболочка также является эффективным методом повышения базовой прочности. Стальная оболочка не только обеспечивает достаточную герметичность, но и предотвращает разрушение бетона оболочки, что является основной причиной нарушения сцепления и коробления продольных стержней. Под стальным кожухом подразумевается обшивка секции стальными пластинами и заполнение зазора безусадочным раствором. Это очень эффективный метод устранения недостатков, таких как недостаточная прочность на сдвиг и несоответствующие соединения продольных стержней в критических местах. Но это может быть дорогостоящим, и его огнестойкость должна быть решена. На практике чаще всего используется способ усиления стальными полосами и уголками. Стальная оболочка помогает восстановить прочность, пластичность и энергопоглощающую способность колонн, поэтому она кажется эффективной при модернизации колонн. Кроме того, стальной кожух помогает увеличить прочность на изгиб и пластичность колонны, соединенной внахлестку, тем самым повышая боковые характеристики колонн 9.0003

 Оболочка из полимера, армированного волокном (FRP)

Одним из наиболее часто используемых методов модернизации является оболочка из полимера, армированного волокном (FRP). FRP широко используется благодаря своим свойствам, таким как высокое отношение прочности к весу, жесткость, хорошие ударные свойства, высокая устойчивость к коррозии в суровых экологических и химических условиях, а также вызывает минимальное изменение геометрии элементов конструкции, чем другие методы FRP. используется для усиления корродированных прямоугольных колонн с учетом различных уровней коррозии и различных объемных соотношений, и результаты испытаний показывают, что сопротивление сдвигу FRP и колонны увеличивается с увеличением объемного отношения и уменьшается с увеличением различных уровней коррозии. Усадка является одним из факторов, ответственных за образование трещин в конструктивных элементах, таких как балки и плиты. Для уменьшения усадки используется гибридный, армированный волокном полимер (FRP), компенсирующий усадку бетон.

Полимерная оболочка, армированная стекловолокном

Применение композитных материалов для облицовки было разработано в последние годы для усиления и модернизации бетонных конструкций, так что многие бетонные конструкции будут усилены этими материалами. Одним из таких применений является материал из армированного стекловолокном полимера (GFRP), используемый для усиления и модернизации железобетонных колонн. Расчет армированного стекловолокном материала включает в себя основные свойства при растягивающих, сжимающих, изгибающих и сдвигающих усилиях в сочетании с оценками поведения при вторичных воздействиях нагрузки, таких как ползучесть, тепловая реакция и движение влаги. Бетон, армированный стекловолокном, состоит из высокопрочного щелочестойкого стекловолокна, внедренного в бетонную матрицу. В этой форме и волокна, и матрица сохраняют свою физическую и химическую идентичность, предлагая при этом синергетическую комбинацию свойств, которая не может быть достигнута, если какой-либо из компонентов действует по отдельности. Как правило, волокна являются основными элементами, несущими нагрузку, в то время как окружающая матрица удерживает их в нужном положении и ориентации, действуя как среда передачи нагрузки между волокнами и защищая их от повреждений окружающей среды. Стеклянные волокна могут быть включены в матрицу либо в виде непрерывных, либо прерывистых отрезков.

Оболочка из армированного волокном полимера (FRP) для поверхностного монтажа (NSM)

 В методе NSM в защитном бетоне вырезаются канавки, а стержни FRP помещаются в канавки и приклеиваются с использованием соответствующего наполнителя, такого как в виде эпоксидной пасты или цементного раствора. Стержни NSM FRP обычно используются в продольном направлении для повышения прочности колонны на изгиб. В основном метод NSM используется в сочетании с наружной обшивкой из FRP, в результате чего получается гибридная оболочка.

Гибридная оболочка

 Гибридная оболочка включает комбинацию двух или более различных методов/материалов усиления для повышения сейсмических характеристик колонны и, таким образом, использует преимущества обоих методов. В этом разделе обобщаются экспериментальные исследования с использованием гибридного подхода кожух для укрепления и ремонта RC колонн.

Сплав с памятью формы (SMA) Оболочка проводов

Сплавы с памятью формы, которые характеризуются сверхэластичностью, долговечностью и эффектом памяти формы, рассматривались различными исследователями для упрочнения структурных элементов. Кроме того, сплавы SMA считаются более жизнеспособным решением для модернизации FRP из-за таких преимуществ, как отсутствие необходимости в клее, простота установки и отсутствие опасности отслаивания.

Заключение

Бетонная оболочка имеет решающее значение для усиления, чтобы добавить или восстановить предельную несущую способность железобетонных колонн. Он используется для сейсмической модернизации, поддерживая дополнительную временную или стационарную нагрузку, которая не включена в первоначальный проект, для снятия напряжений, вызванных ошибками проектирования или строительства, или для восстановления первоначальной несущей способности поврежденных элементов конструкции.

Источник изображения: corecut-jo. com, horseen.com, ctech-llc.com, studentmine.mst.edu, irbnet.de, researchgate.net

Методы усиления бетонных колонн

🕑 Время чтения: 1 минута

Усиление колонн — это процесс, используемый для увеличения или восстановления предельной несущей способности железобетонных колонн. Он используется для сейсмической модернизации, поддерживая дополнительную временную или стационарную нагрузку, не включенную в первоначальный проект, для снятия напряжений, вызванных ошибками проектирования или строительства, или для восстановления первоначальной несущей способности поврежденных элементов конструкции. Существует несколько методов, которые используются для усиления железобетонных колонн, таких как железобетонная оболочка, стальная оболочка и ограничение или оболочка из FRP.

Состав:

• При усилении ж.б. Колонка нужна?
• Методы усиления железобетонных изделий Колонны
  • 1. Железобетонная оболочка
  • 2. Стальная оболочка
  • 3. Ограждение или оболочка из стеклопластика

Колонка нужна?

1. Нагрузка на колонну увеличивается либо из-за увеличения количества этажей, либо из-за ошибок в проекте.
2. Прочность бетона на сжатие или процент и тип армирования не соответствуют требованиям норм.
3. Наклон колонны больше допустимого.
4. Осадка в фундаменте больше допустимой.

Методы усиления железобетонных конструкций Колонны

Существует три основных метода усиления железобетонных колонн, которые обсуждаются ниже:

1. Железобетонная оболочка

Это один из методов, используемых для улучшения или восстановления прочности железобетонной колонны. Размер кожуха, а также количество и диаметр стальных стержней, используемых в процессе кожухования, зависят от структурного анализа, проведенного для колонны.

Процесс возведения железобетонной оболочки

1. Сначала уменьшите или временно устраните нагрузки на колонны, если это необходимо. Для этого между этажами ставят механические домкраты и дополнительные подпорки.
2. После этого, если обнаружится коррозия арматуры, снимите защитный слой бетона и очистите стальные стержни с помощью проволочной щетки или пескоструйного компрессора.
3. Затем покройте стальные стержни эпоксидным материалом, который предотвратит коррозию.
4. Если снижение нагрузки и очистка арматуры не требуются, процесс облицовки начинается с добавления стальных соединителей к существующей колонне.
5. Стальные соединители добавляются в колонну путем проделывания отверстий на 3-4 мм больше диаметра используемых стальных соединителей и глубиной 10-15 см.
6. Расстояние между новыми стременами куртки как по вертикали, так и по горизонтали не должно превышать 50 см.
7. Заполнение отверстий соответствующим эпоксидным материалом, затем вставка соединителей в отверстия.
8. Добавление вертикальных стальных соединителей для крепления вертикальных стальных стержней кожуха в соответствии с процедурой, описанной в шагах 5 и 6.
9. Установка новых вертикальных стальных стержней и хомутов кожуха согласно проектным размерам и диаметрам.
10. Покрытие существующей колонны соответствующим эпоксидным материалом, гарантирующим сцепление между старым и новым бетоном.
11. Заливка кожуха бетоном до высыхания эпоксидного материала. Используемый бетон должен быть малоусадочным и состоять из мелких заполнителей, песка, цемента и дополнительных материалов для предотвращения усадки. Ступени железобетонной оболочки показаны на рис. 1.

Рис. 1: Увеличение площади поперечного сечения колонны с помощью железобетонной оболочки

2. Стальная оболочка

Этот метод выбирают, когда нагрузки, прикладываемые к колонне, будут увеличены, и в то же время не допускается увеличение площади поперечного сечения колонны.

Процесс стальной оболочки

1. Удаление бетонного покрытия.
2. Очистка арматурных стальных стержней с помощью проволочной щетки или песочного компрессора.
3. Покрытие стальных стержней эпоксидным материалом для предотвращения коррозии.
4. Установка стального кожуха необходимого размера и толщины согласно проекту и проделывание отверстий для заливки через них эпоксидного материала, гарантирующего необходимую связь между бетонной колонной и стальным кожухом.
5. Заполнение пространства между бетонной колонной и стальным кожухом соответствующим эпоксидным материалом.

Рис. 2: Увеличение площади поперечного сечения колонны за счет стального кожуха

В некоторых случаях, когда колонна должна выдерживать изгибающий момент и успешно передавать его через перекрытия, следует установить стальной хомут на шейке колонны с помощью болтов или подходящего связующего материала.
