Сборный ленточный фундамент: чертеж и размеры
Фундамент является несущей основой любого здания, поэтому от его прочности и надёжности зависит целостность всего сооружения. Существуют разные виды фундаментов, отличающиеся конструкцией и используемыми для сооружения материалами. Быстрее всего возвести сборный ленточный фундамент, поскольку он собирается из готовых бетонных блоков. При этом надёжность и долговечность всей конструкции гарантирована. Такие фундаменты используются для возведения разных сооружений: жилых и промышленных. Причём работы можно выполнить даже самостоятельно, достаточно иметь чертеж, чтобы знать основные размеры и отметки, блоки и грузоподъёмную технику.
- Особенности
- Преимущества и недостатки
- Область использования
- Важные нюансы
- Последовательность сборки фундамента
Особенности
Сборный фундамент ленточного типа выполняется в виде сплошной ленты, идущей под наружными и внутренними несущими стенами
Сборный фундамент ленточного типа выполняется в виде сплошной ленты, идущей под наружными и внутренними несущими стенами.

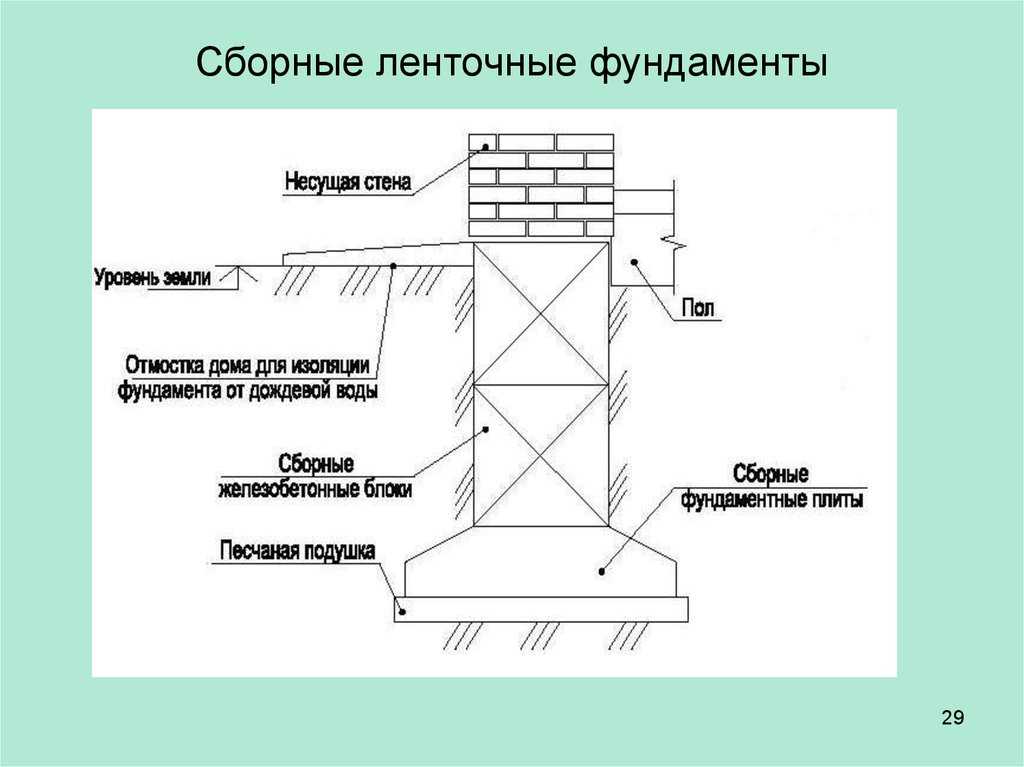

Если взглянуть на чертеж, то можно понять, что этот тип основания состоит из:
- сплошной ленточной подушки, которая может быть изготовлена из монолитного железобетона, прямоугольных или трапециевидных железобетонных блоков;
- вертикальной стены, собирающейся из готовых бетонных блоков.
При этом размеры такого фундамента зависят от габаритов используемых блоков, требуемой высоты, отметки заглубления и других параметров. Блоки имеют типовые размеры от 300х600(h)х900 до 600х600(h)х2400 мм. При этом они бывают полнотелые и пустотелые и могут изготавливаться из следующих материалов:
- пустотелые блоки маркируются ФБП, их делают из обычного или силикатного бетона;
- полнотелые блоки маркируются ФБС и ФБВ (с пазом), их производят из бутобетона или железобетона.
Важно: блоки ФБП не отличаются особой прочностью, поэтому подходят для устройства оснований под дома из дерева и корпусные строения. Размеры каждого блока можно узнать из его маркировки.
Все фундаментные блоки изготавливаются на заводе согласно чертежу и типовым габаритам. Каждое изделие должно соответствовать требованиям ГОСТ:
- Все размеры (высота, длина и ширина) строго нормируются.
- Точно соблюдаются пропорции составляющих элементов бетонной смеси.
- Блоки армируются согласно нормам.
- Строго соблюдаются условия вибропрессовки и остывания бетонной смеси.
Чертеж сборного ленточного фундамента должен содержать планы раскладки блоков, рядовую раскладку в боковых проекциях, необходимые сечения и узлы, сборную спецификацию блоков и необходимых расходных материалов.
Преимущества и недостатки
Фундамент можно сделать даже своими руками, имея чертеж и зная все размеры
К преимуществам сборных фундаментов ленточного типа можно отнести следующее:
- Простота и быстрота сборки. Фундамент можно сделать даже своими руками, имея чертеж и зная все размеры.
- Прочность и надёжность на любых грунтах.
Фундамент можно сделать даже своими руками, имея чертеж и зная все размеры.Среди недостатков стоит перечислить следующее:
- Массивность и тяжеловесность блоков требует использования грузоподъёмной техники для их укладки.
- Стыки между блоками могут пропускать влагу в подвал дома.
- Прочность монолитного ленточного основания несколько выше, чем у сборного фундамента.
Область использования
Сборные ленточные фундаменты являются прекрасной основой для домов из кирпича, камня и бетона
Сборные ленточные фундаменты редко применяются в западных странах, где предпочтение отдаётся монолитным основаниям, но у нас они с успехом используются для возведения следующих зданий:
- Они являются прекрасной основой для домов из кирпича, камня и бетона. При этом плотность стен не должна превышать 1300 кг/м³.
- Размеры блоков позволяют делать основания для зданий из сборных железобетонных изделий и моноблоков.
- Сборные фундаменты ленточного типа подходят для строений с неравномерно распределённой нагрузкой на основание, а также для монтажа на неоднородный грунт.
- Если на чертеже в будущем здании предусматривается устройство подвала, то его стенами и будут блоки фундамента.
При этом в зависимости от особенностей здания и геологических условий может использоваться один из видов сборного ленточного основания:
- Сборный заглублённый фундамент.
- Заглублённое основание с опорной подушкой.
- Сборная мелкозаглублённая основа.
- Мелкозаглублённый фундамент с опорной подушкой.
Внимание: нижняя отметка сборного ленточного основания должна быть ниже уровня промерзания почвы в регионе строительства.
Важные нюансы
Перед укладкой кирпича или другого стенового материала верхнюю грань фундамента необходимо выровнять при помощи бетона
Несмотря на то, что такой тип оснований можно сооружать на любом грунте, перед выполнением работ нужно провести геологический анализ.
Чертеж можно выполнять после получения полной информации о глубине залегания грунтовых вод и составе грунта. При возведении фундамента из железобетонных элементов, например, ФБС, стоит придерживаться следующих рекомендаций:
- Перед укладкой кирпича или другого стенового материала верхнюю грань фундамента необходимо выровнять при помощи бетона. Иногда для повышения прочность основания после укладки бетонных блоков делается монолитный армированный пояс из бетона. Он не только даст ровную основу для возведения стен, но и убережёт здание от усадки и трещин на непрочных грунтах.
- После возведения стен блочного фундамента пространство между стенками котлована и конструкцией засыпается песком и послойно трамбуется.
- Чтобы защитить фундамент от влаги, его стенки смазываются гидроизоляционным материалом – битумом или битумной мастикой.
- Если здание возводится с подвалом, то стенки фундамента необходимо утеплить при помощи пенополистирола или другого теплоизоляционного материала. При этом утепляется только цокольная поверхность и часть стен фундамента до отметки промерзания грунта.
- Для защиты от влаги все стыки между элементами тщательно заделываются и герметизируются.
- Если при укладке вряд бетонных изделий остаётся просвет, не кратный типовому размеру элементов, то его бетонируют или укладывают туда разрубленный до нужной длины блок.
- Для качественной связки соседних блоков (особенно по углам и при Т-образном или крестообразном пересечении стен в плане) используется укладочная сетка из прутка диаметром 5 мм.
- При укладке ФБС стоит предусмотреть просвет в стене, чтобы заложить туда гильзу для прокладки инженерных коммуникаций в дом.
- Элементы в соседних рядах укладываются со сдвижкой, то есть места стыков не должны совпадать.
- При устройстве сборного фундамента на рельефе укладка блоков производится уступами высотой, раной высоте блока (600 мм). Чем больше перепад рельефа, тем больше уступов у фундамента получится.
При этом утепляется только цокольная поверхность и часть стен фундамента до отметки промерзания грунта.
Последовательность сборки фундамента
Прежде всего, необходимо разбить участок согласно чертежу, для этого используются колышки и верёвки
- Прежде всего, необходимо разбить участок согласно чертежу. Для этого используются колышки и верёвки.
- После этого по разметке можно копать траншеи. Работы можно вести вручную или при помощи строительной техники. Глубина и ширина траншеи указываются в проекте и завысят от этажности здания, толщины и материала стен, а также других особенностей строения. В любом случае дно траншеи не может находиться выше отметки промерзания грунта.
- Дно тщательно выравнивается и засыпается речным песком. Высота песчаной подушки должна быть не меньше 20 см, а её ширина делается больше на 20-30 см, чем фундаментная лента. После засыпки песок поливается водой и трамбуется.
- Для укладки ФБС в качестве основы можно использовать готовые фундаментные подушки или выполнить монолитную прослойку высотой 300 мм, которая на 20-30 см будет превышать ширину используемого фундаментного блока.
- После его застывания опалубку можно убирать и начинать укладку бетонных элементов.
- Для монтажа вам понадобится грузоподъёмная строительная техника. Блоки укладываются согласно чертежу раскладки. Монтируется необходимое количество рядов.
- После этого можно приступать к гидроизоляции наружной поверхности стен фундамента. Для этого стены обмазываются битумной мастикой два раза и покрываются слоем рубероида. Если уровень грунтовых вод невысокий, то можно обойтись без использования рубероида.
- При необходимости поверх фундаментных изделий выполняется монолитный железобетонный пояс.
- Выполняется обратная засыпка котлована.
Ленточных фундамент, схема заливки, характеристики, схема
Ленточный фундамент – один из видов фундамента, представляет собой железобетонный контур, устроенный под всеми несущими стенами строящегося здания, что позволяет перенести всю нагрузку здания
равномерно на грунт.
Ленточный — наиболее распространённый и дешёвый вид фундамента для капитальных зданий.
Его дешевизна складывается из: меньшего расхода на строительные материалы, маленького объёма
земляных работ и как следствие меньшего объёма выполняемых работ. При этом соблюдается сохранение прочности, надёжности и долговечности данного фундамента на уровне с монолитной фундаментной плитой, которая значительно дороже.
Устройство ленточного фундамента
Ленточный фундамент схема:
Устройство ленточного фундамента производится двумя видами:
- Монолитно.
- Сборно.
Монолитное выполнение фундамента, обеспечивает неразрывность всего фундамента и является более стойким к дополнительным нагрузкам, таким как: морозное пучение снизу и внешнее пучение, давление грунта (особенно при выполнении подвалов и цокольных этажей). Устройство монолитного ленточного фундамента состоит из следующих основных этапов:
- Земляная работа. Подготовка траншей фундамента и выравнивание её стенок вручную.
- Подготовка песчано-гравийного основания (при обоснованной необходимости).
- Армирование ленточного фундамента (особое внимание следует уделять армированию углов и поворотов).
- Установка опалубки.
- Заливка ленточного фундамента бетоном (обязательно необходимо уплотнять бетон вибратором или другими средствами, для достижения достаточной плотности бетона).
Сборный ленточный фундамент, выполняется из фундаментных блоков строительных (ФБС).
Монтаж блоков для обеспечения монолитности фундамента выполняется с использованием цементно-песчаного раствора и арматуры. Монтаж блоков
выполняется, в зависимости от нагрузки будущего здания, на:
- Подготовленный выровненный, хорошо уплотнённый грунт
- Железобетонное монолитное основание
- Сборные ЖБИ для возведения ленточного фундамента из ФБС.
Устройство сборного ленточного фундамента состоит из следующих основных этапов:
- Земляные работы.
- Подготовка основания в зависимости от нагрузок и состояния грунта (смотрите выше).
- Укладка ФБС с использованием песчано-цементного раствора и прокладкой продольной арматуры.
Арматура для ленточного фундамента подбирается при расчёте нагрузки на фундамент. Арматура в монолитном ленточном фундаменте препятствует образованию трещин и дальнейшему разрушению фундамента. Арматура, для ленточного фундамента необходима, и
для эффективной её работы в фундаменте требуется правильная укладка арматуры в траншее.
Глубина ленточного фундамента определяется из глубины промерзания грунта в вашем регионе, типа грунта и расчёта фундамента под выполняемый проект будущего здания. Строительство фундамента рекомендуется выполнять на глубине не выше уровня промерзания для вашего региона, это позволит избежать дополнительную нагрузку на фундамент, при морозном пучении грунта.
Ленточный фундамент схема:
Сборный ЛЕНТОЧНЫЙ Фундамент для сборных стен
Размеры
Сборный Фундамент» может быть изготовлен в различных формах и размерах, чтобы удовлетворить любые потребности дизайна и конструкции.
Сборный ЛЕНТОЧНЫЙ Фундамент для сборных стен
Сборный ЛЕНТОЧНЫЙ Фундамент
Сборный Фундамент представляет собой железобетонный элемент, состоящий из связанной арматурной балки, встроенной в полусборный железобетонный элемент, который действует как опалубка.
Геометрические размеры и площадь стали устанавливаются статическими расчетами, выполненными по распределенным нагрузкам N, Mx, Tx, My, Ty и допустимому давлению pt на местности. Горизонтальные стержни, выступающие из двух внутренних сборных стен, необходимы для соединения всех сборных фундаментов друг с другом.
СБОРКА
В процессе сборки сборные фундаменты (1) укладываются непосредственно на предварительно подготовленный грунт. Первая заливка бетона (2) необходима для того, чтобы соединить сборные фундаменты друг с другом (3) и создать неподвижную сплошную основу.
Соединение между сборными фундаментами осуществляется путем перекрытия арматурных стержней, выступающих горизонтально из сборных элементов.
После схватывания бетона первой заливки сборные стены (3) монтируются на фундаменты и выступающие из их оснований гнутые арматурные стержни (4) вставляются внутрь элементов фундамента. Вторая заливка бетона встраивает арматуру стен в сборный фундамент. Работа завершается снятием всех регулировочных приспособлений (5).
Для сборки и выравнивания сборной стены используются регулировочные приспособления. Они обеспечивают легкую, быструю и точную установку.
На этапе производства сборного фундамента в центральных бетонных стенах остаются четыре анкерных болта, а сборная стена оснащена восемью резьбовыми муфтами. Регулировочные устройства крепятся к анкерным болтам с помощью гаек и к сборной стене с помощью болтов.
Эта система не только позволяет с высокой точностью выровнять сборную стену, но и исключает использование скоб на этапе сборки.
Четыре регулировочных устройства рассчитаны с учетом веса и других нагрузок, которым подвергается сборная стена, и используются только для сборки элементов.
При схватывании второй части бетона внутри сборного фундамента все регулировочные приспособления снимаются.
Выводы
Использование сборного ленточного фундамента устраняет все те неудобства, которые возникают при возведении фундамента традиционным методом, с целью вдвое сократить затраты на устройство конструкции фундамента, повысить безопасность на стройплощадке для рабочих и скорость оборота без прецедента.
В отличие от традиционной системы, используемой при строительстве ленточного фундамента, использование нашего продукта не требует дополнительного присутствия квалифицированных рабочих и вспомогательного инструмента (раскосы, опалубка, доски, гвозди, молотки, клещи, ножницы и т.д.).
ПРЕИМУЩЕСТВА ПО СРАВНЕНИЮ С ТЕКУЩЕЙ СИСТЕМОЙ
- 50% экономия времени и средств, необходимых для сборки сборных стен.
- Экономия на покупке или аренде брекетов.
- Экономия на бетоне, необходимом для крепления раскосов к земле
- Экономия на установке, фиксации и демонтаже брекетов.
- Высокая точность сборки сборных стен.
- Экономия отходов бетона, когда для ускорения строительства не используются опалубки для столярных работ.
- 100% Экономия на столярных работах.
- 50% экономия на квалифицированных и квалифицированных рабочих.
- Повышенная огнестойкость.10) Отсутствие беспорядка как внутри, так и снаружи конструкции благодаря использованию скоб.
- Очень безопасное рабочее место.
Меню
A
Home
О нас. в области новых сборных железобетонных элементов более пятнадцати лет. Их отличает заметная оригинальность, результат постоянных исследований, проводимых нашим техническим персоналом.
То, что делает наше имя синонимом надежности и благонадежности, — это неотъемлемая часть ценностей, на которых мы основываем наш продуктивный опыт, прежде всего, способность находить решения для каждой потребности клиента благодаря экспертной и высококвалифицированной поддержке технических специалистов. , архитекторы и инженеры, которые каждый день работают в области исследований и инноваций, чтобы предлагать все более передовые и творческие решения.
Узнать больше →
0003
Все права защищены
Политика использования файлов cookie — Политика конфиденциальности
Создать ленточный фундамент | Помощь пользователям Tekla
Перейти к основному содержанию
- Главная
- Tekla Structures
- Создание моделей
- Создание деталей, армирования и строительных объектов
- Создание деталей и изменение свойств деталей
- Создание ленточного фундамента
Текла Структуры
2023
Текла Структурс
- На
Вкладка Бетон, нажмите
Фундамент > Ленточный фундамент.
- Выберите точки, через которые должен проходить фундамент.
- Щелкните средней кнопкой мыши.
- Если вы хотите создать изогнутые сегменты, скосить углы фундамента.
Кроме того, вы можете запустить команду на панели свойств.
Убедитесь, что в модели ничего не выбрано.
На панели свойств щелкните список Тип объекта кнопка и выберите Ленточный фундамент из списка.
Tekla Structures запускает команду и показывает свойства на панели свойств.
- Если панель свойств не открыта, дважды щелкните ленточный фундамент, чтобы открыть Свойства ленточного фундамента.
- Измените свойства по мере необходимости.
- Щелкните Изменить.
Используйте свойства ленточного фундамента на панели свойств для просмотра и изменения свойств ленточного фундамента.
Чтобы открыть свойства, дважды щелкните ленточный фундамент. Расширение имени файла
файл свойств ленточного фундамента — *.
csf.
Если вы настроили свойство макет панели, список свойств может отличаться.
Настройка | Описание |
|---|---|
Общие | |
Имя | Определяемое пользователем имя ленточного фундамента. Имя может содержать не более 61 персонажи. Tekla Structures использует имена деталей в отчетах и в Диспетчер документов и для идентификации частей одного типа. |
Профиль | Профиль ленточного фундамента. |
Материал | Материал ленточного фундамента. |
Готово | Тип отделки. Готово определяется пользователем. Он описывает, как была обработана поверхность детали. обработанный. |
Класс | Используется для группирования ленточных фундаментов. Например, вы можете отображать детали разных классов разными цветами. |
Позиция | |
В самолете | Полоса положение опоры на рабочей плоскости относительно опорная линия фундамента. |
Вращение | Вращение ленточного фундамента вокруг своей оси на рабочая плоскость. |
На глубине | Позиция
глубина ленточного фундамента. |
Конец компенсировать | |
Дх | Изменить длина ленточный фундамент, перемещая конечную точку фундамента вдоль опорной линии фундамента. |
Дай | Переместить полоса конец фундамента перпендикулярен опорной балке линия. |
ДЗ | Переместить
полоса
фундамент в направлении z рабочей плоскости. |
Литой элемент | |
Нумерация отлитых элементов | Префикс детали и начальный номер детали номер позиции. |
Литой элемент | Укажите, является ли ленточный фундамент сборным или литой на месте. |
Фаза заливки | Залить
этап отливки деталей. |
Гибка | |
Самолет | Самолет кривизна. |
Радиус | Радиус криволинейного ленточного фундамента. |
Количество сегментов | Количество сегментов, которые Tekla Structures использует при рисовании изогнутых
ленточный фундамент. |
Бетонные крышки для наборов арматуры | |
Система координат | Выберите, будет ли бетонное покрытие толщина наборов арматуры в детали задается в глобальной координате системе или в локальной системе координат детали. Глобальный и локальные значения толщины покрытия определяются в Диалоговое окно параметров. Если выбрать пустой вариант, Tekla Structures использует глобальные значения. |
Сверху, снизу, по бокам, спереди, сзади, начало, конец | Чтобы переопределить глобальные или локальные значения по умолчанию из
диалоговом окне «Параметры», определите толщину покрытия для каждого
необходимая деталь лица. |
Позиция
всегда перпендикулярно рабочей плоскости.
Используйте для разделения
выливать предметы один из другого.
