Байпас на отопление: для чего нужен и как установить

Делаем байпас в системе отопления: что это такое

Байпас в системе отопления

Порой непросвещенному читателю бывает очень сложно разобраться в сущности того или иного технического устройства, поэтому даже само его название звучит непонятно и даже пугающе.

Но, стоит только разобраться в принципе функционирования прибора, в порядке его устройства, все кажется простым и понятным до такой степени, что появляется возможность соорудить данный прибор самостоятельно, без помощи специалиста. Все выше сказанное напрямую относится к понятию «байпас».

Слово-то не русское, неизвестное. А на самом деле, байпас в системе отопления: что это такое? Давайте разбираться вместе. Оказывается, байпас — это просто обычный кусок трубы, который устанавливается в нужном месте контура системы отопления.

Это своеобразный обходной канал, по которому осуществляется движение теплоносителя по трубе, в случае непредвиденной ситуации в системе водопровода или в отопительной системе.

Байпас — это устройство, предотвращающее перепады давления в трубопроводной системе со всеми вытекающими из этого последствиями.

Где применяется байпас

Применение байпаса целесообразно лишь в системах однотрубного типа, когда одна и та же труба проходит из пункта первоначальной подачи тепла по звеньям радиаторов, и возвращается в тот же пункт, но в уже остывшем виде, израсходовав часть своего тепла по пути следования.

Однотрубная система отопления с байпасом

В системе трубопроводов двухтрубного типа использование байпаса нецелесообразно, т.к. теплоноситель двигается по системе в разных направлениях, а его потоки отделены друг от друга.

Байпас устанавливается, как с вертикальных трубопроводных системах, так и в горизонтальных, но монтаж прибора должен осуществляться по разному. Напомню о том, что вертикальная система трубопровода характерна для многоэтажных жилых сооружений, тогда как в постройках не выше одного этажа применяется горизонтальный тип трубопроводной системы.

Итак, байпас по принципу работы представляет собой обводную перемычку, трубу определенного размера для соединения однотрубной отопительной системы с радиатором или для функционирования циркуляционных насосов для теплоносителя.

При установке байпаса, при подсоединении его к циркуляционному насосу, обеспечивается работа системы в случае отсутствия подачи электроэнергии.

При подсоединении с радиатором отопления байпас становится еще и терморегулирующим устройством, т.к. он направляет «лишнюю» воду в обход радиатора. Байпасы бывают разной длины, разного диаметра с элементами соединяющей арматуры.

Независимо от размера байпаса основная функция этого прибора заключается в том, чтобы обеспечить бесперебойное функционирование отопительной и водопроводной системы в случае необходимости замены циркуляционного насоса или радиатора отопления.

Система в этом случае продолжает функционировать потому, что диаметр подводки на входе и выходе радиатора меньше, чем диаметр трубы подачи теплоносителя.

Задача байпаса состоит еще и в том, чтобы теплоноситель, двигаясь по батареям, отдавал свое тепло равномерно, не теряя при этом необходимой температуры. Если устройств не установлено, то теплоноситель будет отдавать основную долю своего тепла первым радиаторам, это одинаково относится, как к горизонтальным, так и к вертикальным трубопроводам.

Чтобы этого не происходило, труба подачи и обратная труба соединяются дополнительным каналом, по которому часть воды идет в обход батареи.

Байпас радиатора с терморегулятором

Вот, пожалуй, коротко о том, что представляет собой устройство под названием «байпас». Человеку, хоть как то связанному с сантехникой, разобраться в этом устройстве не составит труда. А для тех, кто только пытается освоить азы этой науки, скажу еще проще.

Байпас для радиатора отопления

Если вы живете в многоэтажном доме, обратите внимание на то, что между вашим радиатором отопления и стояком, со стороны стены, находятся две горизонтальные трубы, а между ними — перемычка.

Вот это и есть тот самый байпас, без специальных запорных кранов эта перемычка еще не может называться байпасом. Но когда они, эти краны, установлены, функционирование байпаса приходит в норму. Всего должно быть три крана.

Кран № 1

Если в вашем доме современная система отопления, то этот кран устанавливается на самой трубе. Если же отопительная система устаревшая, что бывает в постройках советского времени, то кран №1 устанавливается в месте пересечения перемычки с трубой обратной направленности.

В современной отопительной системе устанавливается шаровой кран, а в старой — трехходовой кран, т.н. тройник. Каким бы этот кран ни был, где бы он не устанавливался, задача у него одна — остановить полностью или ограничить до предельного минимума подачу воды в систему в случае аварийной ситуации различного масштаба.

Краны №2 и №3

Устанавливаются на горизонтальных трубах, которые ведут по направлению к радиаторам отопления за перемычкой: кран №2 — на трубе обратной направленности, а кран №3 на трубе подачи теплоносителя.

Если вдруг случается протечка воды эти краны перекрываются и гарантируют вам избежать неприятных последствий этого довольно частого явления.

Байпас на алюминиевом радиаторе

Я надеюсь, что теперь вам стало понятно то, почему сама по себе перемычка между трубами не несет в себе никакого функционального значения, почему на трубах устанавливаются эти краны и сколько их должно быть.

Допустим, что на перемычке нет крана №1. В этом случае при малейшей аварийной ситуации, перекрыв воду у себя в квартире, вы оставите без отопления еще и соседей сверху и снизу. Если же кран установлен, то доступ к теплу вашим соседям перекрыт не будет и отопительная система у других жильцов вашего дома будет работать без перебоев.

А теперь подведем некоторые итоги того, как применяется байпас в быту, насколько он необходим, каковы его функции.

Байпас в водопроводной системе применяется в случае:

— установки насосной системы;
— установки счетчиков воды.

Итак, в водопроводной системе байпас выполняет исключительно функцию перемычки, и все.

Что касается функций байпаса, установленного в отопительной системе, то они здесь более важны и многообразны. Байпас в системе отопления выполняет не только роль обводного канала для теплоносителя в случае аварийной ситуации, но и роль регулятора температуры теплоносителя. Каким образом это происходит, упоминалось выше.

Как сделать байпас для циркуляционного насоса своими руками

Можно ли соорудить байпас самостоятельно, если не обладать достаточным уровнем знаний сантехники и определенным опытом работы в сантехнической области? Оказывается, можно, но в этом процессе мы сейчас разберемся с вами вместе и по-порядку.

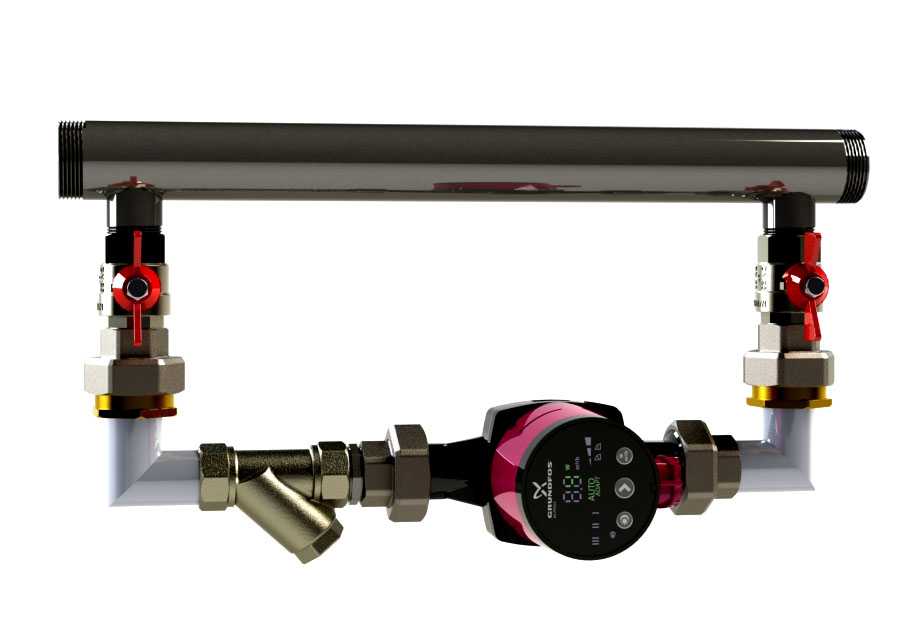

Байпас для циркуляционного насоса

Если ваш насос располагается на отопительной магистрали, вам нужно его сначала снять, а затем несколько реконструировать саму эту магистраль, а именно увеличить интервал между концами резьбы, на которых насос крепится.

За насосом с двух сторон установите шаровые краны, за кранами разместите тройник, диаметр которого точно соответствует диаметру вашего трубопровода.

Хочу обратить ваше внимание на то, что чаще всего тройники изготавливаются из металла, но если у вас тройник (а значит, и трубопровод) из полипропилена, то, прежде чем устанавливать кран, необходимо вставить в него специальные комбинированные муфты с резьбой или разборные муфты с «американками».

Теперь пришла пора примерки вашего узла: по вашим меркам отрежьте кусок трубы и на готовом месте установите собранный узел. Можно сделать таким образом: разобрать готовый узел на части, отсоединить насос, а две части трубопровода соединить с основной трубой. После этого установить насос и заняться трубой отвода воды.

nomortogelku.xyz

Читайте также:

Байпас в системе отопления: на радиаторе и полотенцесушителе

Содержание

1. Для чего нужен байпас
2. Байпас на отопление
3. Байпас на полотенцесушитель
4. Байпас для циркуляционного насоса
5. Байпас тёплого водяного пола.
6. Байпас в обвязке твердотопливного котла.
7. Виды байпаса в системе отопления.
8. Нерегулируемая обводная труба
9. Байпас с ручным управлением
10. Автоматический байпас
11. Клапанный автоматический байпас
12. Инжекционный автоматический байпас
13. Полезные советы по установке байпаса в систему отопления

Байпасом называют один из элементов отопительной системы или системы водоснабжения, облегчающий ремонт и техническое обслуживание оборудования, подключённого к этой системе. Помимо этого он обеспечивает более эффективную работу отдельных частей системы. Наличие байпаса в системе отопления даёт следующие преимущества:

1. Обеспечивает бесперебойную работу инженерных коммуникаций независимо от наличия электроэнергии.
2. Байпас в системе отопления или водоснабжения позволяет, не прекращая циркуляцию теплоносителя, произвести ремонт или замену приборов.
3. При встраивании в отопительную систему можно произвести регулировку температуры горячей воды.

Для чего нужен байпас

Байпас — это обводный трубопровод, служащий для организации протекания теплоносителя в обход основного пути. Обычно на участке обвода вмонтировано какое либо оборудование. При этом один конец байпаса подключён к подводящему концу трубы, а другой к отводящему. В промежутке между обводной трубой (байпасом) и отверстием входа в прибор устанавливается запорная арматура.

Функция байпаса — целиком изменить течение воды по альтернативному маршруту, а так же, при необходимости, производить регулировку объема поступающей в прибор жидкости.

Для того, чтобы устройство можно было полностью отключить, на отводящем конце трубы монтируют кран. (он находится в промежутке между отверстием выхода оборудования и байпасом)

Первостепенная функция обводки в том, что бы обеспечить непрерывность циркуляции теплоносителя в системе отопления в период нарушения работы подключенного оборудования или отсутствия электричества.

Основа работы заключается в том, что любое устройство установленное посредством байпаса, можно отключить от всей системы просто перекрыв входной и выходной кран. Отключенное оборудование может ремонтироваться или меняться. И при этом непрерывность тока теплоносителя сохранится. Существует несколько случаев применения обводной трубы.

Байпас на отопление

Байпас на отопление

Байпас на радиаторе отопления используют исключительно для систем однотрубного типа. Только здесь применение байпаса оправдано. При отсутствии обводки первая батарея возьмёт в себя самое большое количество тепла, а самая последняя лишь слегка подогреется.

Байпас на отопление

Использование байпаса, соединяющего трубу подачи и выхода теплоносителя, поделит поток на 2 части. Первая часть направляется в радиатор отопления и начинает теплопередачу. Вторая часть потока, с изначальной температурой, движется к последующим радиаторам в последовательной системе.

Байпас на полотенцесушитель

Слева — без байпаса. Справа байпас на полотенцесушителе

Так же можно установить байпас на полотенцесушитель. Это позволит, при необходимости, отрегулировать его температуру, либо осуществить ремонт или замену. Для перекрытия жидкости необходимо установить дополнительно два шаровых крана (входной и выходной). Обводная труба должна по диаметру уступать (быть меньше) трубе полотенцесушителя.

Байпас для циркуляционного насоса

Байпас для циркуляционного насоса

Подключение насоса с использованием байпаса лучше производить в самотёчных системах. Так же здесь обязательна установка разгонного коллектора и необходимо соблюдение уклонов и определенных диаметров труб. Циркуляционный насос, в данном случае, необходим для увеличения её продуктивности.

Байпас для циркуляционного насоса

При монтаже байпаса в систему с циркуляционным насосом на ней обязательно должен присутствовать шаровой кран (возможно клапан). Во время работы циркуляционного насоса кран (клапан) целиком закрывает просвет обвода. В случае остановки насоса, происходит открытие байпаса и теплоноситель движется уже по нему.

Байпас тёплого водяного пола.

Обводная труба — необходимый элемент при установке тёплого водяного пола. Он нужен для того, что бы отрегулировать температуру воды центральной магистрали (около 80 градусов) до необходимых 40-45 градусов. Для этого необходим трёх-ходовый клапан. Принцип работы прост: необходимое количество воды поступает в систему тёплого пола, а остальная часть проходит дальше. В последствии жидкость, идущая через байпас, смешивается с охлаждённой жидкостью, выходящей из системы тёплого пола, и устремляется дальше.

Байпас в обвязке твердотопливного котла.

Байпас в обвязке твердотопливного котла.

Посредством обводной трубы формируется малый циркуляционный контур жидкости. Байпас подсоединяется к трубе подачи жидкости и обратному трёх-ходовому клапану. Таким образом, посредством обводки, смешивается горячая жидкость на выходе и ещё не нагретая жидкость на входе, обеспечивая температуру подаваемой жидкости в котёл более 50 градусов. Это делается во избежании образовании конденсата в котле, приводящее к коррозии.

Виды байпаса в системе отопления.

Помимо того, что установка запорной арматуры производится на входных и выходных патрубках, она так же устанавливается и на байпасе. Существуют следующие типы байпасов, в отличие от типа арматуры:

Нерегулируемая обводная труба

Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.

При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.

Байпас с ручным управлением

Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.

Автоматический байпас

Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:

Клапанный автоматический байпас

Включает в себя шаровой кран, который почти полностью не создаёт сопротивления свободному току жидкости через трубу в свободном режиме. Во время включения насоса скорость течения возрастает. Жидкость из выходного отверстия трубы направляется в магистраль и начинает течь в 2 направлениях. Во время движения по прямому пути никаких препятствий не возникает, а при движении назад теплоноситель утыкается в обратный клапан. Из минусов подобного вида байпаса следует отметить его повышенную чувствительность к загрязненной воде. В случае попадания даже мелкого мусора подобная система может сломаться.

Инжекционный автоматический байпас

В основу инжекционного автоматического байпаса положен принцип гидроэлеватора. На главной магистрали устанавливается насосный узел расположенный на более узкой трубе обводки. Концы обводной трубы частично заходят в главную магистраль. Поступление жидкости во входной патрубок создаётся за счёт возникновения около него области разряжения. Эта область возникает за счёт насосного узла. Из выходного патрубка теплоноситель выходит под давлением с ускорением. За счёт этого обратное течение жидкости исключается. В том случае, если насосный узел не работает, вода самотёком идёт через байпас.

Полезные советы по установке байпаса в систему отопления

Перед установкой байпаса обязательно нужно рассмотреть некоторые его особенностями. Во время подключения радиаторов:

1. Диаметр обводной трубы не должен превышать внутреннее сечение главного трубопровода.
2. Обводная труба (перемычка) должна монтироваться по возможности вблизи батареи.

На выходе монтируется шаровой кран. Главное условие сборки составляющих частей — это полная герметичность швов.

Во время установки насоса байпас обычно является частью всей системы и обеспечивает самотек жидкости. Диаметр байпаса с установленным насосом должен быть меньше главной трубы.

Так же в обводной трубе обязателен шаровой кран, либо клапан, для обеспечения свободного тока жидкости и препятствия её обратному ходу.
