Почему батареи ставят под окнами и как правильно установить радиатор отопления под окном
Качество обогрева напрямую зависит от расположения отопительных приборов.
Казалось бы, ну какие здесь могут быть проблемы: строители все давно за нас решили. В том-то и беда, что не все строители «вешают» радиаторы верно. А жить с этими батареями — вам.
Мебельная студия Автор
Пример в доказательство моего тезиса — этот радиатор у входа в квартиру. Отопительный прибор появился здесь явно не в результате работы профессионалов. И дизайнеру проекта пришлось его маскировать от безысходности — перенос вряд ли был возможен.
Думаете, единичный случай? — О, как вы ошибаетесь!
Екатерина Нестеренко
На фото: случай, когда застройщик явно перепутал стены. Фото с сайта butovopark.com
Konstantinova Tatiana
Почему батареи ставят под окнами
А не рядом с ними, не на расстоянии метра, не в дальней части комнаты? Для ответа достаточно открыть школьный учебник физики.
Плоскость окна гораздо холоднее внутренней поверхности наружной стены здания. Например, у современных зданий сопротивление теплопередаче наружных стен, как правило, составляет 3,0…3,5 кв.м град/Вт, а у окон — всего 0,6…0,7 кв.м град/Вт. То есть окна в несколько раз холоднее стен.
В физике есть такое понятие, как конвекция — движения воздуха с разной температурой. Теплый воздух легче холодного: он поднимается вверх. А тяжелый холодный воздух соответственно опускается вниз.
m. kunyakina
Как должно быть: Зимой при контакте с прохладным стеклом комнатный воздух охлаждается и «стекает» вниз, к подоконнику.
Упираясь в подоконник, холодный воздух может повернуть в сторону комнаты (иногда это видно по колыханию легких занавесок). И может спуститься на пол возле окна. Само по себе это не страшно. Но если в этой зоне стоит рабочий стол, кровать или играют дети — холодный воздух становится проблемой.
Находиться здесь будет не только неприятно, но и опасно.
Вот поэтому радиаторы и ставят под окнами. Вот потому максимально «укорачивают» подоконники (как на фото). Холодный воздух от окна опускается к батарее, нагревается и стремится подняться вверх, блокируя прохладные потоки. Сидеть недалеко от такого окна вполне комфортно.
Борис Бутцев
На этом рисунке показаны направления воздушных потоков около окна зимой. Видно, что они отличаются при разной глубине установки окон. Автор этой и следующих схем — кандидат технических наук А.Д. Кривошеин, институт СибАДИ (г. Омск)
Борис Бутцев
Здесь показано распределение температур зимой на обычном пластиковом окне с двухкамерным стеклопакетом. Видно, насколько поверхность окна холоднее воздуха в помещении
AB Architects
А зачем окну теплый воздух от радиатора?
Чтобы не было запотевания и плесени на откосах.
Восходящий поток теплого воздуха подогревает стеклопакет, снижая риск появления конденсата. И за счет такой циркуляции в квартире создается комфортный микроклимат, улучшает эффективность отопительной системы.
ОБ ЭТОМ…
Конденсат и грибок: Почему потеют окна и как это исправить
Борис Бутцев
На схеме — распределение температур зимой у окна с работающим приточным клапаном. Видно, что зона низких температур находится только у корпуса клапана — достаточно высоко от пола. Виден «язык» тёплого воздуха, выходящего от прибора отопления. Подоконник совсем немного перекрывает прибор отопления
Вывод: При перепланировке во время ремонта не стоит переносить приборы отопления из-под окна на боковую стену. Отапливать помещение в целом они продолжат, но около окна вы получите «холодную зону».
Corkstyle
Пример на фото: ситуация, в которой чаще всего переносят радиаторы от окна на стену — присоединение лоджии.
Пример, когда подоконный блок демонтировать запретили (и радиатор остался на старом месте)
Nataly Komova
Проблема 1: радиатор невозможно повесить под окном
На фото выше — пример присоединенной к комнате лоджии, когда все «по закону»: перепланировку согласуют, только если радиатор останется за пределами лоджии.
Но ведь мы только что объяснили, почему окну нужен поток теплого воздуха. Ведь за столом у такого окна будет холодно сидеть. Что делать?
Решение: Выход в такой ситуации — вешать или ставить под окно электроконвектор. Запрещено обогревать лоджию приборами центрального отопления. А использовать электрообогреватели — никто не запретит. Как и в случае с обычной батареей, лучшее место для него (или масляного обогревателя, или любого другого типа электрообогревателей) — под окном.
Алеся Семилетова
На фото — вариант присоединения лоджии с размещением радиаторов по стенам от прежнего оконного блока.
Для того чтобы сидеть в кресле у окна было комфортно, необходим электроконвектор — в зоне «бывшей» лоджии
Uliana Grishina | Photography
Проблема 2: радиатор рядом с дверью на лоджию
По сути это разновидность предыдущей проблемы. При присоединении лоджий цель хозяев не всегда увеличить площадь помещения. Иной раз речь всего лишь о замене блока с окном на французские двери в пол. Остекление на прежнем месте, но для радиатора места не нашлось.
В этой ситуации показаны только внутрипольные конвекторы.
Екатерина Нестеренко
Фото с сайта couo.ru
Внутрипольный конвектор (на фото выше) устанавливается непосредственно под окном и работает как обычная (только невидимая) батарея. Такой конвектор может использоваться в качестве основной системы отопления даже в помещении с французскими окнами, но выбирать нужно модель с принудительной конвекцией — вентилятором.
ОБ ЭТОМ…
Хороший вопрос: Как выбрать внутрипольный конвектор для квартиры
Надя Кармин
Кстати: Как поставить батарею у французского окна? Вообще-то, точно так же, как и у обычного. Причем когда стоят панорамные окна, отопление должно быть интенсивнее — из-за высоких теплопотерь. И лучше всего создать у окна тепловую завесу — она будет препятствовать теплообмену между холодным воздухом, идущим от окна, и теплым внутри квартиры.
soak.com
Проблема 3: размеры радиатора и его положение
Случается, что радиатор, установленный под окном, слишком короткий. Он не обеспечивает необходимый нагрев помещения, да и конденсат на окне в таком случае не редкость. Что делать?
Как правильно установить батарею отопления под окном
В идеале прибор отопления должен быть равен ширине окна или же занимать бОльшую часть оконного проема.
Это поможет избежать гуляния сквозняков, а заодно предотвратит отсыревание откосов.
Важно: Если по каким-то причинам под вашим окном установлена слишком короткая батарея, не торопитесь менять ее на другую. Радиатор увеличенной длины (и теплоотдачи) может нарушить систему отопления, продуманную застройщиком. Получится, что вы «воруете» тепло у соседей. Лучше закажите проект отопления у проектировщиков дома. Они лучше знают возможности установленной системы и помогут найти решение без ущерба для других жильцов.
Дизайн-студия «Gradiz»
Если же батарея, на ваш взгляд, слишком длинная, выходов два. Первый и самый простой — установить на радиатор терморегулятор. Он поможет поддерживать в комнате комфортную температуру и при этом обойтись без конвекционных сквозняков.
Второй — более технологичный — подключить систему «Умный дом» или ее элементы: автоматика будет сама отслеживать температуру в помещении и регулировать при необходимости.
На фото выше: выключатели со встроенным температурным датчиком, отслеживающим нагрев помещения.
Uglova Design
Проблема 4: экран на радиатор «для красоты»
Правильный экран не просто «уродливую батарею загораживает» — он всегда работает (в паре с подоконником) на то, чтобы прогретый воздух беспрепятственно поднимался вверх и обдувал стекло. Как следствие, на стекле не будет конденсата и обмерзания, а на откосах — плесени.
Проверьте, все ли верно с вашим экраном на радиатор.
- Холодный воздух поступает к радиатору через щель у пола (см. фото).
- Экран не слишком плотный, то есть прикрывая, он не блокирует радиатор полностью.
- Теплый воздух поднимается вверх через отверстия в подоконнике (пример ниже).
Екатерина Нестеренко

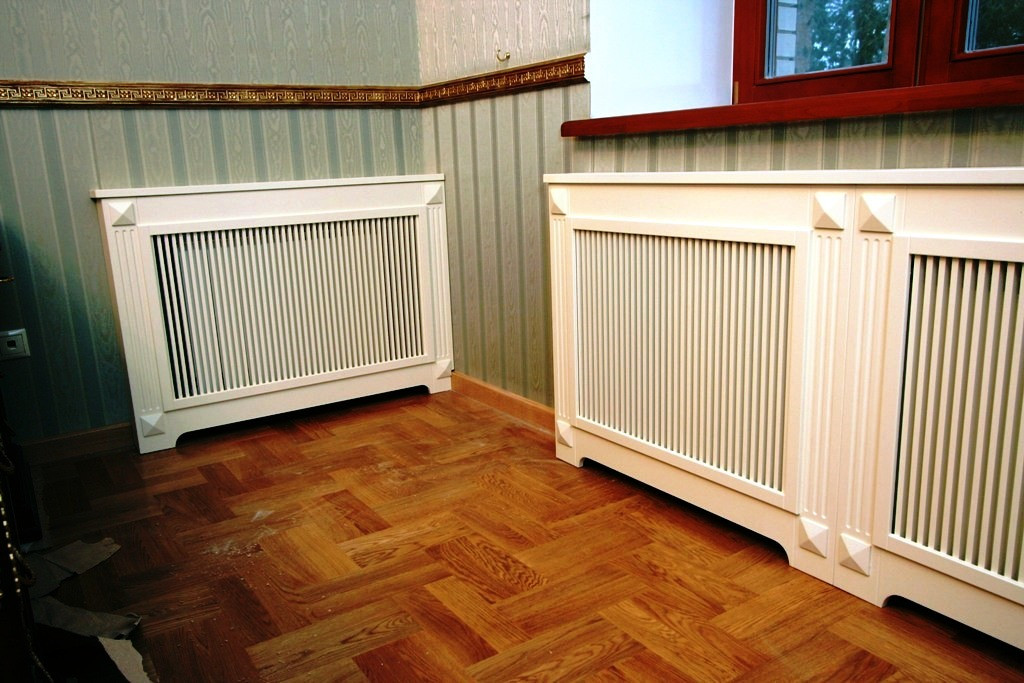

Хорошее решение: есть возможность поступления воздуха к прибору отопления снизу и выхода нагретого воздуха вверху.
Фото с сайта indizajn.ru
Екатерина Нестеренко
Неудачное решение: прибор отопления блокирован, нет щели внизу (у пола) и каналов выхода тёплого воздуха вверх. Фото с сайта viewout.ru
Yuri Grishko
Анастасия Бархатова
Закрыть батарею под окном декоративным экраном, конечно, можно. Главное — чтобы экран не мешал воздуху попадать к нагретым поверхностям и уходить вверх. То есть декоративная планка должна быть с перфорацией — не только сверху, но и по всей ее поверхности.
Наталия Спивак и Надежда Борцова
По фото не всегда понятно, только ли в нижней части экрана сделали отверстия. Или корректно учли технологические выходы в подоконнике. При условии, что столешница-подоконник имеет отверстия для «обдува» окна — это правильный экран для батареи
Проблема 5: подоконник блокирует радиатор
От подоконника лучше избавиться совсем.
Но вряд ли с этим согласятся любители цветов или посиделок на окне (многие специально устраивают здесь лежанку, чтобы читать или любоваться видами).
Alexey Trofimov Photography
Запомните формулу идеального подоконника: он должен перекрывать прибор отопления не больше, чем на 1/3…1/2 ширины прибора отопления. Только тогда тёплый воздух сможет свободно выходить из-под подоконника вверх.
В очень широких подоконниках (такие бывают в домах с толстыми кирпичными стенами) необходимо делать специальные вентиляционные отверстия, чтобы теплый воздух от радиатора мог подниматься прямо к оконному блоку.
bearmade.ru
На фото: такой подиум или скамья под окном — интересное решение. Обратите внимание: по всему периметру широкого подоконника сделаны вентиляционные отверстия — на окне не будет скапливаться конденсат, а сидящий рядом человек не будет страдать от сквозняков
INT2architecture
На фото: здесь формально к радиатору достаточно доступа со всех сторон, и даже «крышка» металлического комода — сетчатая.
Я бы вот только убрал с нее цветочницу. Или сдвинул ближе к краю, оставив между ней и окном зазор для теплого воздуха
Проблема 6: мойка / мебель под окном
Или любая другая корпусная мебель с фасадами — вроде встроенного комода, секции кухни или тумбы для раковины.
Дина Александрова
Под каждым окном должен быть собственный радиатор. Но так бывает далеко не во всех домах — один застройщик знает почему.
Владелец квартиры решает использовать пространство под окном и устанавливает мебель, ограничивая доступ теплого воздуха от прибора отопления к окну. И сразу возрастает риск появления конденсата на окне и плесени на откосах.
Что делать: В ситуациях, когда прибор отопления предусмотрен не был, а мебель в комнате иначе чем под окно не поставить — подумайте про утепление откосов. Если не можете организовать «обдув» теплым воздухом, хотя бы исключите промерзание.
Олеся Олейникова
Проблема 7: плотные шторы
Шторы не должны мешать движению теплого воздуха от прибора отопления к окну.
Когда они свисают по сторонам от окна и не перекрывают радиатор — проблем нет.
Но вспомните фото из начала статьи: первое, что хочется сделать с теми радиаторами на стене — закрыть их плотной шторой. Вот этого точно делать не стоит.
Dasha Kaluja
Длинная плотная штора, закрывающая окно, существенно уменьшит теплоотдачу от радиатора — в комнате станет заметно прохладнее. А значительная часть нагретого батареей воздуха будет расходоваться на обогрев улицы.
Что делать: Вешать римские или рулонные шторы. Они не должны быть длинной до пола и не должны касаться края подоконника. В противном случае шторы будут блокировать подсос воздуха с уровня пола к прибору отопления и подачу теплого воздуха к окну.
Грета Вульф — Greta Wolf
Проблема 8: ванна под окном — как быть с радиатором
Ванная комната — то место, где сквозняки особенно опасны, а влажность — гораздо выше, чем в жилом помещении.
Поэтому отопление в ванной с окном должно решать две задачи: препятствовать появлению конденсата на окне и устранению конвекционных сквозняков. Со всем этим способны справиться и обычная батарея, и внутрипольный конвектор. Установить его можно в нишу под батарею под окном, а для выхода горячего воздуха проделать в подоконнике вентиляционные отверстия.
