Как подключить светодиодную ленту к блоку питания: схемы и правила
Сегодня светодиодные ленты очень активно используются в дизайне интерьеров, архитектурной подсветке, ландшафтном дизайне. Они позволяют легко создавать замысловатые световые конструкции, выделять функциональные зоны, расставлять визуальные эффекты. Но вот монтаж таких лент, сборка всей конструкции, пайка проводов – задачи, которые могут стать серьезным затруднением для домашних мастеров. Сама по себе работа не сложная, но она предполагает знание многих нюансов, от которых зависит и эффективность работы, и безопасность эксплуатации светотехнической продукции. Рассмотрим более подробно, как выполняется подключение светодиодной ленты к блоку питания, а также основные способы подключения изделия к сети. Эта информация будет полезна домашним мастерам, которые хотят самостоятельно выполнить работы по установке Led ленты.
Особенности подсоединения светодиодной ленты к блоку питания
Напрямую подключение светодиодной ленты к 220В без блока питания невозможно.
Обратите внимание: разрезать светодиодную ленту в процессе монтажа можно только по намеченным линиям. Конструктивно она состоит из цепочки трех последовательно соединенных кристаллов. И если ее разорвать, то изделие просто не будет работать. Чтобы исключить такие неприятности в процессе монтажа производители светотехнической продукции наносят на полосу соответствующие метки, по которым ее можно разрезать безопасно. В этом случае каждый отдельный отрезок будет работать, как полноценное изделие.
Прежде, чем подключить блок питания к светодиодной ленте надо подобрать соответствующий кабель. Провода, сечением 1,5 мм2 будет вполне достаточно. Кабеля одной стороной подсоединяются к клеммам полосы согласно схеме, нанесенной на ее поверхность. Второй стороной их необходимо подвести к блоку питания. В процессе подсоединения преимущественно применяются методом пайки. Также следует подключить сам блок к электросети 220 В. Здесь рекомендуется использовать 3 провода:
- Коричневый – фазный.
- Синий – нулевой.
- Желтый – заземление.
Питание светотехнического изделия обеспечивается двумя кабелями: красным (+) и черным (-).
На БП предусмотрен винт регулировки. Его поворот позволяет корректировать уровень напряжения на выходе (то, которое будет идти на ленту). Теперь следует подсоединить мультиметр. Он позволит установить имеющийся уровень выходного напряжения. Теперь надо задать значение 12 В (или 24 В, 36 В, если применяется изделие с подобными характеристиками).

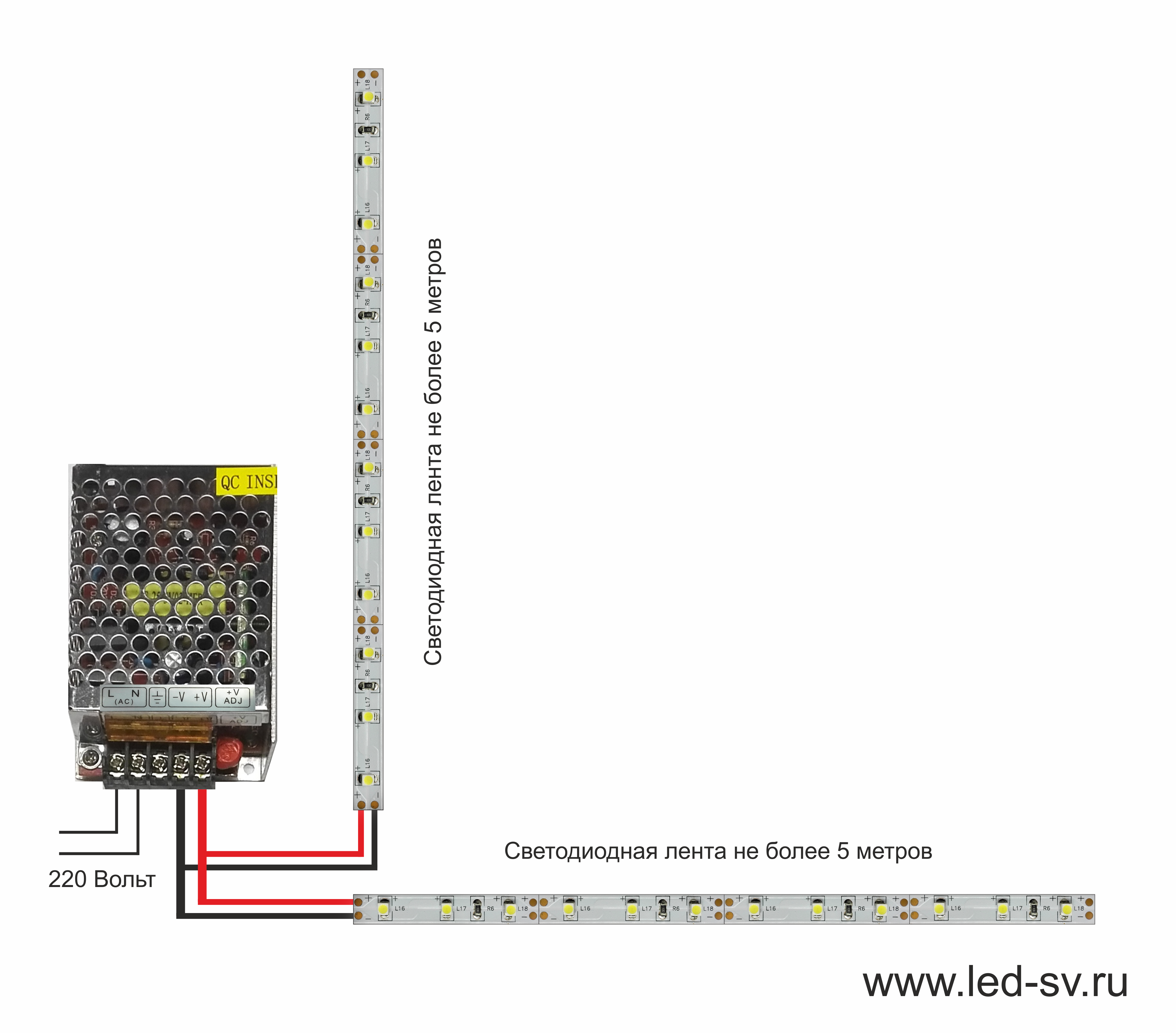

Наиболее элементарная схема подключения блока питания к светодиодной ленте – параллельное подключение отдельных участков. Но она подходит только для работы с небольшими по длине участками. В случае применения более мощных модификаций эту схему использовать нельзя. На конечных участках цепи будет уменьшаться яркость светового потока, а у разноцветных моделей – меняться оттенок свечения. Исключить подобное явление можно путем двустороннего подключения полосы к БП.
В любом случае, подсоединение к одному блоку изделия, длиной выше 5 м (ленты выпускаются на рынок в стандартных бобинах длиной по 5 м) не представляется возможным. Это наибольшая длина, способная обеспечить максимально корректную работу токопроводящих дорожек. В случае, когда требуемая длина светотехнической конструкции окажется свыше 5 м, в систему рекомендуется включать еще один блок питания.
Варианты подключения светодиодной ленты: основные схемы
При подключении диодной ленты к блоку питания и электросети используются стандартизированные схемы. Обеспечить работоспособность контура поможет учет требуемой мощности. На ее основании подобрать контролеры и блоки питания, кабель определенного сечения. А еще очень важно правильно выполнить соединение всех компонентов. И этот момент во многом зависит от того, на каких элементах будет основываться светотехническая конструкция.
Так, рассмотрим более подробно три варианта схем подключения светодиодных лент:
- Подключение Led ленты с диммером.
- Подключение питания способом пайки припоем.
- Подключение RGB-ленты с контроллером.
Подключение Led ленты с диммером
При обустройстве светодиодной подсветки или основного освещения на основании Led ленты часто используются диммеры. Это небольшие приборы, предназначенные для регулировки яркости светового потока, нагрузки или мощности. Они предназначены исключительно для работ с монохромными модификациями. Диммеры также необходимо подключать к контуру, как и саму ленту.
Описанный вариант подсоединения идентичен для 12-вольтных, и 24-вольтных приборов. Выполняется в несколько этапов:
- Изначально подключают Led ленты к блоку питания, соединяя выходные контакты «плюс» и «минус» самого блока с соответствующими контактными выводами на светодиодном изделии. Провода, выходящие с ленты, можно удлинить либо соответствующими клеммными разъемами или путем припаивания к ним дополнительного отрезка кабеля. Если конечная длина светотехнического контура не будет более 5 метров, то можно использовать последовательное подсоединение. Если этим пренебречь, в ходе эксплуатации прояви себя неравномерность свечения на концах цепи. Решить такую проблему повышением тока в цепи нельзя, ведь это спровоцирует повышение температуры и токопроводящие цепочки на печатных платах прогорят, что приведет к поломке контура и его полной непригодности к последующей эксплуатации. В случае, когда суммарная длина светодиодной цепи превысит 5 м, потребуется выполнить параллельное подключение блоков питания к ленте. Рекомендация: для мощных кристаллов одного источника может быть мало. И дело здесь не только в его недостаточной мощности, но и в больших размерах прибора, что усложняет его скрытый монтаж. Поэтому более эффективным и удобным решением будет подключение к сети нескольких блоков питания. Их можно будет установить как в самом электрощитке, так и возле ленты.
- Подсоединение диммера. Наличие этого прибора несколько усложняет цепочку. Устанавливается этот прибор на участке после БП и самой Led-полосой. Подключение диммера к светодиодной ленте выполняется точно так же, как и к самому БП. Надо просто соединить соответствующие выводы. Наиболее простое решение – применение соответствующих коннекторов. Они работают по типу защелки: плотно прижимают провода, не требуют пайки.
- Подсоединение усилителя. Устройство стоит включать в каждый контур, где используется свыше одного блока питания и более. Усилитель играет роль повторителя сигнала. У этого прибора 3 выхода. Получается, к его входу подключается блок питания второй линии, а к выходам – диммер и сама лента.
- Подсоединение многозональной регулировки. Такой вариант используется в случае, если светодиодная лента подключается параллельно и на каждую линию идет свой диммер. Он будет удобным тогда, когда в одной комнате надо обустроить несколько зон освещения. Все эти устройства подсоединяются к одному пульту, что повышает удобство управления ими. Управлять работой всех линий можно индивидуально, независимо от других.
Подсоединения блока питания методом пайки припоем
Подключение полосы к БП либо другим приборам контура с использованием коннекторов – удобное и быстрое решение. Но оно не всегда эффективное. Наиболее часто этот метод применяется в случае монтажа светодиодных лент повышенной мощности. Получается, что после защелкивания формируется маленькая площадь контакта, что приводит к точечному перегреву.
Для выполнения работ потребуется паяльник, тонкие медные кабели, канифоль, оловянно-свинцовый припой и нейтральный флюс-гель. Далее изучаем маркировку, определяем контакты «плюс» и «минус». Обратите внимание: в случае работ с многоцветными лентами, у них будет один «+» и три «-». Кончики проводов зачищаются от изоляционного слоя. Выполняется пайка:
- окунаем кабельный провод в канифоль, подносим наконечник паяльника с оловом;
- повторяем процедуру 2-3 раза, пока медная часть провода не будет полностью покрыта;
- проводим лужение контактной площадки на ленте при помощи флюса;
- переносим на ленту часть припоя разогретым паяльником;
- соизмеряем диаметр бугорков олова на плате и длину зачищенного участка провода: лишний провод обрезаем;
- сопоставляем проводник и бугорок припоя, подносим паяльник на несколько секунд, пока олово растопится и провод погрузится в жидкий расплав.
Аналогичные работы проводятся и со вторым проводником. Место соединения дополнительно можно залить термоклеем, надеть поверх термоусадку. Такое решение обеспечит более высокую стойкость соединения к изгибам. Внимание: ленты, которые влагозащищены силиконом, требуют несколько других монтажных работ.
Подсоединение RGB-ленты с контроллером
В сложных светотехнических конструкциях на основе RGB лент применяются контроллеры. Это управляющие блоки, обеспечивающие возможность корректировать яркость, чередование оттенков, режим мигания, цвет. С их помощью можно создавать всевозможные оттенки. Управляется этот прибор пультом ДУ.
Обязательное условия монтажа RGB-ленты – строгое соблюдение полярности проводов. Если этого не будет, подаваемые сигналы будут восприниматься некорректно. Подключение компонентов системы выполняется в такой последовательности:
- Блок питания.
- Контроллер.
- Светодиодная лента.
Подключение компонентов может выполняться пружинными коннекторами, или пайкой. Процесс ничем не отличается от рассмотренного ранее. Единственное отличие – подключить надо не 2, а 4 провода: один «плюс» и бри цветных «минуса»: красный, зеленый, голубой. При параллельном монтаже отрезков ленты можно применять усилитель. Если планируется подключение многозонального управления, то стоит установить отдельные контроллеры на каждую из линий.
На какой бы схеме последовательного, последовательного подключения блока питания и светодиодной ленты вы не остановились, надо правильно подобрать все необходимые компоненты. Покупатели из России с удобством и выгодой могут это сделать в каталоге интернет-магазина группы компаний «Промэлектроника». Получить консультации и помощь в выборе можно по телефону или через форму обратной связи.
Как подключить светодиодную ленту к блоку питания?
Большинство качественные светодиодные ленты представляют собой низковольтные светодиодные ленты, которые для работы необходимо подключить к источнику питания. Блок питания также называют светодиодным драйвером, потому что он приводит в действие светодиодную ленту. Источник питания также называют светодиодным трансформатором, потому что он преобразует сетевое напряжение 220 или 110 В переменного тока в напряжение 12 или 24 В.
Эта статья покажет вам, как подключить светодиодные фонари к источнику питания.
1 Напряжение и мощность
2 Блок питания с разъемом постоянного тока
2.1 Светодиодная лента с разъемом постоянного тока
2.2 Светодиодная лента с открытыми проводами
2.3 Светодиодная лента без проводов после резки
3 Блок питания с открытым проводом
3.1 Светодиодная лента имеет открытые провода
3.2 Светодиодная лента без проводов после резки
4 Блок питания без провода
5 Можно ли подключить несколько светодиодных лент к одному блоку питания светодиодов?
5.1 Последовательное соединение
5. 2 Параллельное соединение
6 Заключение
Напряжение и мощность
Во-первых, вам нужно проверить рабочее напряжение вашей светодиодной ленты, и наиболее распространенное рабочее напряжение составляет 12 В или 24 В. Вы должны убедиться, что рабочее напряжение светодиодной ленты совпадает с выходным напряжением блока питания.
Во-вторых, нужно рассчитать общую мощность светодиодной ленты. Метод расчета заключается в умножении мощности одного метра светодиодной ленты на общее количество метров.
Наконец, в соответствии с принципом 80%, вам нужно убедиться, что 80% мощности блока питания больше или равны общей мощности светодиодной ленты. Это поможет продлить срок службы блока питания.
youtube.com/embed/Peq15aL1-nI?feature=oembed&autoplay=1;base64,PGJvZHkgc3R5bGU9J3dpZHRoOjEwMCU7aGVpZ2h0OjEwMCU7bWFyZ2luOjA7cGFkZGluZzowO2JhY2tncm91bmQ6dXJsKGh0dHBzOi8vaW1nLnlvdXR1YmUuY29tL3ZpL1BlcTE1YUwxLW5JLzAuanBnKSBjZW50ZXIvMTAwJSBuby1yZXBlYXQnPjxzdHlsZT5ib2R5ey0tYnRuQmFja2dyb3VuZDpyZ2JhKDAsMCwwLC42NSk7fWJvZHk6aG92ZXJ7LS1idG5CYWNrZ3JvdW5kOnJnYmEoMCwwLDApO2N1cnNvcjpwb2ludGVyO30jcGxheUJ0bntkaXNwbGF5OmZsZXg7YWxpZ24taXRlbXM6Y2VudGVyO2p1c3RpZnktY29udGVudDpjZW50ZXI7Y2xlYXI6Ym90aDt3aWR0aDoxMDBweDtoZWlnaHQ6NzBweDtsaW5lLWhlaWdodDo3MHB4O2ZvbnQtc2l6ZTo0NXB4O2JhY2tncm91bmQ6dmFyKC0tYnRuQmFja2dyb3VuZCk7dGV4dC1hbGlnbjpjZW50ZXI7Y29sb3I6I2ZmZjtib3JkZXItcmFkaXVzOjE4cHg7dmVydGljYWwtYWxpZ246bWlkZGxlO3Bvc2l0aW9uOmFic29sdXRlO3RvcDo1MCU7bGVmdDo1MCU7bWFyZ2luLWxlZnQ6LTUwcHg7bWFyZ2luLXRvcDotMzVweH0jcGxheUFycm93e3dpZHRoOjA7aGVpZ2h0OjA7Ym9yZGVyLXRvcDoxNXB4IHNvbGlkIHRyYW5zcGFyZW50O2JvcmRlci1ib3R0b206MTVweCBzb2xpZCB0cmFuc3BhcmVudDtib3JkZXItbGVmdDoyNXB4IHNvbGlkICNmZmY7fTwvc3R5bGU+PGRpdiBpZD0ncGxheUJ0bic+PGRpdiBpZD0ncGxheUFycm93Jz48L2Rpdj48L2Rpdj48c2NyaXB0PmRvY3VtZW50LmJvZHkuYWRkRXZlbnRMaXN0ZW5lcignY2xpY2snLCBmdW5jdGlvbigpe3dpbmRvdy5wYXJlbnQucG9zdE1lc3NhZ2Uoe2FjdGlvbjogJ3BsYXlCdG5DbGlja2VkJ30sICcqJyk7fSk7PC9zY3JpcHQ+PC9ib2R5Pg==»>Блок питания с разъемом постоянного тока
Светодиодная лента имеет гнездовой разъем постоянного тока, а блок питания имеет штыревой разъем постоянного тока.
Этот источник питания также называется адаптером питания.
Светодиодная лента с разъемом постоянного тока
Если светодиодная лента имеет гнездо постоянного тока, а блок питания имеет штекер постоянного тока, вам необходимо подключить гнездо постоянного тока и штекер постоянного тока и соединить их.
Светодиодная лента с открытыми проводами
Если светодиодная лента имеет только открытые провода, вам необходимо купить аксессуары, которые преобразуют провода в разъемы постоянного тока, а затем подключают их.
Светодиодная лента без проводов после резки
Когда светодиодная лента обрезана, как ее подключить к розетке?
Вы можете подключить светодиодную ленту через беспаечный проводной разъем или припаять гнездовой разъем постоянного тока.
Вилку адаптера питания переменного тока можно вставить в розетку для подачи питания на светодиодные ленты. Что касается небольших проектов, это очень удобно и подходит.
Блок питания с открытым проводом
Блок питания с открытым проводом обычно является водонепроницаемым блоком питания.
Светодиодная лента имеет открытые провода
Вы можете соединить провода от светодиодной ленты с кабелями от блока питания.
Скрутите два красных провода вместе, затем закройте и затяните гайку. То же самое касается черного провода.
Обратите внимание, что вам необходимо убедиться, что красный провод подключен к красному проводу, а черный провод подключен к черному проводу. При неправильном подключении светодиодная лента работать не будет.
подключите светодиодную ленту к блоку питания с помощью проволочных гаекДругой вариант заключается в том, что вы можете соединить провода с помощью беспаечного разъема.
Светодиодная лента без проводов после резки
Для светодиодных лент без проводов вы можете припаять провода к светодиодной ленте или использовать без пайки. разъемы для светодиодных лент. Затем используйте метод, описанный выше, чтобы подключить светодиодную ленту к источнику питания.
Блок питания без провода
Блок питания без проводов — это, как правило, невлагозащищенный блок питания с клеммами для проводки.
Для работы с этим блоком питания вам понадобится отвертка, потому что клеммы крепятся к проводам винтами.
Шаг 1: Открутите винт на клеммной колодке с помощью отвертки.
Шаг 2: Поместите провод светодиодной ленты в соответствующее положение.
Шаг 3: Вставив провода светодиодной ленты, затяните винты отверткой и потяните рукой, чтобы проверить, достаточно ли они затянуты.
Шаг 4: Подсоедините вилку переменного тока таким же образом.
Подробнее о схеме подключения светодиодной ленты читайте Как подключить светодиодные ленты (схема прилагается).
Можно ли подключить несколько светодиодных лент к одному блоку питания светодиодов?
Да, вы можете подключить несколько светодиодных лент к одному и тому же источнику питания, но вам необходимо убедиться, что 80% мощности источника питания превышает общую мощность светодиодных лент.
Последовательное соединение
При последовательном соединении нескольких светодиодных лент может возникнуть проблема с падением напряжения, и чем дальше светодиодные ленты от блока питания, тем тусклее они будут.
Подробнее о падении напряжения можно прочитать Что такое падение напряжения на светодиодной ленте?
Параллельное соединение
Непостоянная яркость светодиодных лент недопустима. Чтобы обойти это, вы можете подключить несколько светодиодных лент к блоку питания параллельно.
Заключение
В заключение, подключение светодиодных лент к источнику питания — это простой процесс, который можно легко выполнить с помощью правильных инструментов и небольшого количества ноу-хау. Независимо от того, устанавливаете ли вы светодиодные ленты для акцентного освещения или в рамках более крупного проекта домашней автоматизации, этот блог поможет обеспечить безопасную и успешную установку.
