Изоляция дымохода в бане своими руками — чем обмотать трубу, материалы для утепления

Один из важнейших этапов строительства бани — это установка дымохода. А его изоляция — это обязательный процесс при постройке, который преследует две цели: пожаробезопасность и защита от коррозии.

Если не сделать теплоизоляцию, то под действием температурных перепадов будет образовываться конденсат, постепенно стекающий внутрь и способствующий разрушению самой конструкции.

Утепленные дымовыводящие каналы быстрее прогреваются, благодаря чему печь в бане работает намного эффективнее.

В зависимости, из чего сделан дымоход бани, применяются различные материалы для его теплоизоляции.

Существует несколько разновидностей уже утепленных дымоходов для банной печи, наиболее распространенными из которых являются сэндвич-трубы из нержавеющего металла. Хороший вариант — керамические секции, которые уже устанавливаются в керамзитобетонных модулях.

Содержание статьи

• Для чего утеплять дымоход
• Материалы для утепления
• Выбор утеплителя
• Монтаж утеплителя своими руками

Для чего утеплять дымоход

В процессе эксплуатации банной печи ее дымоход раскаляется, а неизбежное близкое расположение к горючим материалам может привести к пожару.

Если дымоотводная труба сложена из кирпича – она нагревается меньше, а если дымоход из металла, то намного больше.

Металлические трубы раскаляются свыше 600 С°, и их соседство с деревянной обшивкой парилки очень опасно, в особенности если баня близко примыкает к жилым сооружениям.

Вторая, не менее важная проблема – это появление конденсата в дымоходе. Конденсат является главным врагом всех систем дымоотведения.

Это непросто влага, образующаяся на стенках печной трубы, а водный раствор серной кислоты, который способен разрушить любой практически любой материал. Он появляется в результате прохождения нагретого воздуха по еще холодной дымовой трубе.

В результате воздействия конденсата на неутепленный кирпичный дымоход кладка разрушается, так как он имеет свойства проникать в микротрещины кирпича, а замерзая – расширяться. Дымоходы из металла также очень страдают от конденсата.

Металл обычных марок не стоек к кислотам, поэтому от воздействия на него конденсата он очень быстро приходит в негодность.

Единственным способом борьбы с появлением конденсата является изоляция дымовыводящих путей, при которой труба будет меньше остывать, а банная печь будет быстрее выходить на рабочий режим горения.

Материалы для утепления

Утепление дымоходов можно производить различными методами, при помощи негорючих материалов.

Наиболее распространенными являются:

1. Теплоизоляция дымохода базальтовой ватой и стекловатой. Утеплители, применяющиеся как для больших поверхностей кирпичных дымоходов, так и труб сравнительно небольшого диаметра. Выпускаются в качестве наполнителя, в рулонах или в форме матов. Для его использования рекомендуется изготовление дополнительного кожуха.
2. Метод засыпки пространства вокруг дымохода теплоизолирующим материалом: керамзитом, шлаком, боем кирпича, специальными теплоизоляционными гранулами. Этот метод предполагает изготовление дополнительного кожуха дымохода.
3. Оштукатуривание. Это наиболее распространенный, до недавнего времени, метод изоляции кирпичных дымоходов. Для этого применялся шлакоизвестковый раствор, нанесенный слоем 5-7 см на армирующую сетку. После высыхания на него наносился песчано-цементный раствор, такой же толщины. Но при нагревании и остывании системы дымовыведения такой утеплитель трескался и требовал ежегодного ремонта, поэтому такой метод считается неоправданным, с точки зрения трудозатрат и эффективности.
4. Изоляция дымовой трубы современными материалами из вспененного полиэтилена. «Теплоизол» или «Фольгоизол» выпускается в рулонах, имеет малый вес и хорошую эластичность, хорошо режется, что делает его доступным для работы с ним даже непрофессионалам. Это наиболее простой и недорогой способ утепления дымоходов, повсеместно использующийся на сегодняшний день.

Выбор утеплителя

К выбору утеплителя, для изоляции дымохода нужно подходить тщательно и серьезно. Не стоит приобретать самый дешевый, ведь он должен иметь хорошие теплоизоляционные свойства, быть удобным в работе, не требовать дополнительного усиления несущих конструкций крыши и перекрытий, быть нетоксичным и негорючим.

Каменная или базальтовая вата – это замечательная теплоизоляция, изготовленная из базальтовых пород камня.

Этот утеплитель выдерживает продолжительное воздействие достаточно высоких температур и не горит, даже при соприкосновении с открытым огнем. При нагревании он не выделяет никаких токсичных или неприятных запахов. Такой утеплитель можно смело называть экологически чистым материалом.

Стекловата – это разновидность минераловатного утеплителя, изготовленного на основе отходов стекольной промышленности. Между ее волокнами содержится большое количество пустот, поэтому она хорошо сохраняет тепло.

Стекловата не горит и не поглощает влагу, не подвержена гниению и грызунам. Она не дорога и проста в применении. Чаще всего выпускается в плитах и рулонах.

Теплоизол или фольгоизол – это многофункциональные виды утеплителя, изготовленные из вспененного полиэтилена и покрытые листом алюминиевой фольги. Он выпускается в рулонах и имеет толщину от 2 до 10 мм. Ими можно замечательно изолировать дымоход бани, так как эти утеплители выдерживают нагрев до 150С°-170С°.

Монтаж утеплителя своими руками

Изоляцию дымохода при помощи минеральной, базальтовой или стекловаты можно выполнять двумя способами: утепление под кожух или утепление дымохода без кожуха.

Для того чтобы изолировать дымоход при помощи минераловатных матов, нужно вырезать из них несколько отрезков плиты, которые будут соответствовать сторонам трубы с внешней стороны.

После чего, с помощью проволочной прошивки закрепить их на дымоходе.

После закрепления изоляции на дымоходе рекомендуется изготовить кожух, для защиты утеплителя от атмосферных явлений или произвести процесс облицовки дымохода кирпичом, асбестоцементными плитами.

Важно! Между слоем теплоизоляции не должно оставаться пустот, иначе утепление потеряет свою эффективность.

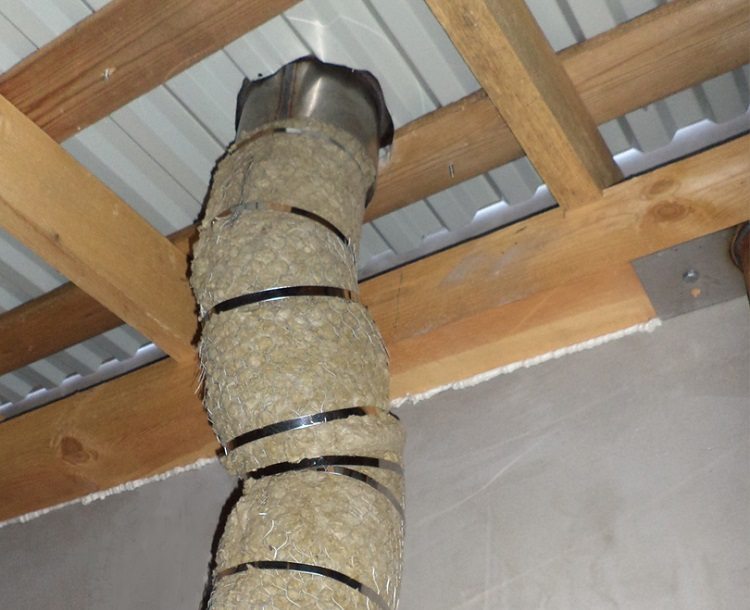

Для изоляции металлической трубы нужно обернуть ее базальтовой ватой и закрепить проволокой по всему периметру. После чего, надеть на дымоход вторую трубу большего диаметра, чтобы получился своеобразный сэндвич.

Этот метод теплоизоляции дымоходов является наиболее эффективным и простым, но позволяющим сократить потерю тепла более чем в два раза, а также значительно уменьшить пожароопасность и образование в системах дымовыведения конденсата и защитить их от разрушения.

Таким образом, теплоизоляция способствует увеличению тепловой эффективности и безопасному применению печей. При этом она придает зданию и самой конструкции более эстетичный вид.

Как утеплить трубу дымохода на улице в частном доме: способы и описание

Краткое содержание

• 1 Необходимость утепления дымохода на улице в частном доме
• 2 Преимущества утепления
• 3 Варианты теплоизоляции и особенности
  • 3.1 Минеральная вата
  • 3.2 Сыпучий утеплитель
  • 3.3 Другие варианты
• 4 Необходимые инструменты и материалы
• 5 Как утеплить своими руками пошагово
  • 5. 1 Монтаж минеральной ваты
  • 5.2 Утепление дымохода сыпучими материалами
  • 5.3 Утепление дымоходов с помощью сэндвич утеплителя
  • 5.4 Утепление дымоходных труб с помощью штукатурки
• 6 Возможные ошибки, ведущие к нежелательным последствиям

Практически все частные дома отапливаются за счет печки или котла отопления. Для нормальной работы данного отопительного оборудования требуется дымоход, который должен быть грамотно сконструирован и смонтирован, а также эффективно утеплен. Поэтому нужно знать, как утеплить трубу дымохода на улице в частном доме. В статье будут разобраны популярные варианты формирования обшивки.

Утепление сэндвич трубой

Необходимость утепления дымохода на улице в частном доме

При прохождении дыма по трубам он охлаждается и отдает тепло стенкам трубы. От того, насколько они будут прогреваться зависит тяга котла или печи.

При недостаточной тяге, дым будет плохо отводится на улицу и может идти в дом, из-за чего можно отравится угарным газом.

Последнее особенно актуально в том случае, если печь расположена непосредственно в доме, а не в отдельно стоящей котельной.

Кроме того, из-за воздействия холода в трубе образуется много конденсата. В результате взаимодействия влаги с продуктами горения топлива образуется едкий кислотный осадок, который постепенно разрушает трубу. Поэтому ее нужно хорошо утеплять.

Преимущества утепления

Теплоизоляция — это эффективный способ защиты трубы от конденсата, осадков и ветра. Конечно, полностью избавится от всех рисков за счет утеплителя не удастся, но значительно продлить срок службы дымоотводного канала все же можно.

За счет теплоизоляции можно:

• Снизить объем отложений агрессивных веществ на стенках трубы. Химические элементы будут вылетать с дымом.
• Свести к минимуму перепад температуры между паром и стенками дымохода, снаружи охлаждаемых уличным воздухом.
• Уменьшить энергопотери. Дымоход утепленный, в процессе работы будет меньше забирать тепла, вырабатываемого в результате горении топлива, что позволит поддерживать необходимую температуру в помещении с меньшим расходом топлива (газа или угля).
• Повысить прочность трубы. Теплоизоляция будет служит своеобразным каркасом, который увеличит прочность и устойчивость трубы к ветру.

Кроме того, утепленная труба будет длительнее эксплуатироваться, потому что она будет медленнее разрушаться. Нужно только знать, чем утеплить трубы дымоходов эффективнее.

Теплоизоляция трубы дымохода продляет срок службы

Варианты теплоизоляции и особенности

Перед началом работ, требуется подобрать хороший теплоизоляционный материал. Разрешается использовать практически любой утеплитель, нужно только учесть, что дымоотводная труба сильно нагревается. Поэтому он должен быть устойчивым к большим температурам.

Минеральная вата

Ей чаще всего утепляют трубы. Выпускают в виде матов или рулонов.

Данный материал не горит, обладает высокими теплоизоляционными параметрами и часто покрывается гидроизоляционным слоем.

Нужно учесть, что этот утеплитель для дымохода при намокании утрачивает свои свойства и разрушается. Поэтому с уличной стороны материал необходимо защитить железным кожухом.

Рулонная минвата подходит почти идеально

Сыпучий утеплитель

Для теплоизоляции труб разрешается использовать колотый кирпич, керамзит и песок. В этом случае тоже нужно устанавливать кожух вокруг дымоотвода, а в образованную полость между ним и трубой засыпать сыпучий утеплитель.

Утепление керамзитом — популярный вариант

Другие варианты

Кроме того, с целью утепления трубы могут использоваться:

• Металлическая фольга. Хорошо экранирует тепло и холод. Укладывается поверх волокнистого утеплителя.
• Заводской цилиндрический утеплитель, покрытый фольгой. Может быть разного диаметра, что позволяет утеплить им практически любую железную трубу. Утеплитель просто на нее надевается и фиксируется обжимными хомутами или специальным скотчем.
• Керамзито-бетонные блоки. Их просто укладывают друг на друга, при этом используют цементный раствор.
• Штукатурный раствор. Изготавливают из жаропрочных компонентов. Для достижения лучшего качества штукатурку укладывают в 3 слоя, причем каждый следующий слой делают гуще предыдущего. Штукатурка должна быть толщиной не менее 4 см. Ее требуется усиливать армирующей сеткой.

Выбор утеплителя в основном зависит от материала изготовления дымохода.

Нужно также учесть прочность трубы, потому что тяжелый утеплитель вместе с каркасом и обшивкой будет создавать большую нагрузку.

Заводской цилиндрический утеплитель

Необходимые инструменты и материалы

Для качественного утепления дымохода требуются такие инструменты и материалы:

• перфоратор;
• рулетка, карандаш или и маркер;
• болгарка;
• шуруповерт;
• ножницы по металлу;
• нож для резки утеплителя;
• металлопрофиль;
• пароизоляционная плёнка;
• гвозди и саморезы;
• молоток;
• очки для защиты глаз, перчатки или рукавицы, респиратор;
• утеплитель в нужных объемах;
• крепежные элементы и скотч.

Материалы должны быть качественными, а инструменты исправными. Не желательно покупать китайский одноразовый инструмент. Не стоит на нем экономить, лучше один раз переплатить, чем регулярно приобретать низкокачественный инструмент.

Керамзито-бетонные блоки тоже могут служить теплоизоляцией

Как утеплить своими руками пошагово

Как уже говорилось выше, утеплить дымовую трубу можно многими способами. Далее будут разобраны самые востребованные в РФ варианты.

Монтаж минеральной ваты

Если не знаете, как утеплить дымоходы минеральной ватой, то это делается следующим образом:

1. Подготовительные работы. В кровле проделывают отверстие на 20 — 30 см больше сечения трубы.
2. С поверхности дымоотвода удаляют пыль и грязь. Если он железный, то его покрывают антикоррозийным составом.
3. Монтаж обрешетки. Горизонтальный профиль крепят к дымоходу дюбель-гвоздями с шагом равным ширине утеплителя. Нижний профиль дополнительно крепят к стропилам саморезами.
   Затем к горизонтальным направляющим таким же образом крепят стойки.
4. Укладка теплоизоляционного материала. Утеплитель вставляют в обрешётку враспор, потом для исключения провисания материал крепят к трубе дюбелями.
5. Пароизоляция. Сверху утеплитель закрывают специальной пароизоляционной мембраной. Ее укладывают внахлёст и крепят к железному профилю саморезами, после чего стыки герметично заклеивают скотчем.
6. Облицовка теплоизоляции дымохода. Для этого можно использовать штукатурку, оцинкованный короб или металлический сайдинг.
7. Заделка отверстия в кровле. Зазоры вокруг трубы герметично заделывают жаропрочным материалом и закрываются специальной железной проходкой.

Работать с этим материалом нужно в спецодежде и СИЗ, чтобы не навредить своему здоровью.

Дымоход утепленный минватой

Утепление дымохода сыпучими материалами

Этот способ утепления состоит из таких действий:

1. На трубу надевают кожух.
2. Затем зазор между ним и дымоходом заполняют сыпучим теплоизоляционным материалом (песком, битым кирпичом или керамзитом).
3. Сверху этот слой заливают цементным раствором, чтобы в него не попадала влага.

Благодаря таким простым действиям удастся не только предотвратить преждевременное разрушение дымохода, но и значительно сэкономить топливо за счёт сокращения теплопотерь.

Утепление дымоходов с помощью сэндвич утеплителя

В этом случае необходимо:

1. Приготовить стальную трубу сечением на 6-10 см больше диаметра дымохода и минеральную вату.
2. Труба оборачивается утеплителем. Необходимо делать слой толщиной 5 см и более. Материал обматывается внахлёст.
3. Вата фиксируется на дымоотводе проволокой или специальным скотчем.
4. На утеплитель надевается кожух. Его желательно крепить стягивающими ремнями.
5. Зазор между верхней кромкой кожуха и утеплителем заполняют раствором для защиты ваты от влаги.

Работать с минватой требуется в респираторе для защиты легких от пыли и микрочастиц.

Сэндвич утепление

Утепление дымоходных труб с помощью штукатурки

Это способ утепления дымохода состоит из таких этапов работ:

1. Штукатурный раствор замешивают строительным миксером, пропорции можно найти на этикетке смеси. Требуется сначала заливать в ёмкость воду, после чего насыпать сухую смесь.
2. Далее шпателем или мастерком на трубу нужно нанести первый слой раствора и хорошо его разровнять.
3. Потом трубу нужно обтянуть армирующей сеткой. С ее помощью удастся укрепить следующий слой штукатурки.
4. Поверх этой сетки накладывается второй слой штукатурки и хорошо разравнивается.
5. Далее наносят ещё слой раствора.
6. После просушки штукатурки труба окрашивается в цвет кровельного материала.

Каждый слой штукатурки нужно хорошо просушить, только после этого на него можно укладывать следующий. Благодаря этому штукатурка не отслоится и не потрескается, поэтому дольше прослужит.

Оштукатуривание трубы

Возможные ошибки, ведущие к нежелательным последствиям

В процессе самостоятельной термоизоляции дымохода часто допускаются такие ошибки:

• Используют некачественный теплоизоляционный материал, дающий во время эксплуатации усадку.
• Не предусматривают окошки для удаления из дымохода сажи и конденсата.
• Неправильно заделывают выход трубы и делают нахлест облицовки, поэтому в утеплитель попадает влага.
• Не устанавливают кожух в районе оголовка дымоотвода.
• Делают тонким теплоизоляционный слой (меньше 4 см).

Обо всех этих ошибках нужно помнить в процессе работы, чтобы эффективно утеплить трубу и сделать ее более долговечной.

Утеплить дымоотвод в частном доме не сложно, нужно только правильно подобрать утеплитель и все сделать по инструкции. За счет теплоизоляции труба будет дольше и безупречно отводить дым на улицу, поэтому в доме будет постоянно тепло и безопасно. Кроме того, она позволит сэкономить на отоплении, потому что удастся сократить теплопотери.

Сергей

sergii852@gmail. com | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Резка потолка

своими руками

Перед проведением монтажа помните об одном важном нюансе. Существуют определенные стандарты монтажа, правила устройства короба в потолке. Их нужно соблюдать четко и безукоризненно.

Неправильно расположенная труба в бане через потолок и крышу является грубым нарушением правил пожарной безопасности. Последствия могут быть разными, вплоть до сильного пожара. Но если обеспечить хорошую теплоизоляцию, посещение бани станет абсолютно безопасным занятием. По многочисленным просьбам читателей мы решили написать статью о том, как сделать дымоход, какие нормы необходимо соблюдать. Начнем с полезных советов.

Что нужно знать начинающему печнику?

Специально для вас мы сделали подборку актуальных рекомендаций, дающих представление о монтаже своими руками. Итак, приступим!

• При монтаже трубопровода в баню установка печного потолочного короба обязательна. Он способствует равномерному распределению тепла, поступающего из трубы, исключая возможность возгорания.
• Какой материал подходит для изоляции? Допускается использование минеральной ваты, пеностекла, керамзита. Земля и песок вряд ли подойдут. Благодаря высокому коэффициенту теплоемкости материалы будут удерживать тепло, что в нашей ситуации не нужно.
• Желательно, чтобы дымоход в бане имел полную высоту 4-5 метров. Обычно его размещают ближе к стене комнаты. Так как отделка под дерево очень тесная, следует позаботиться о защитной пленке экрана.
• Правила ГОСТ следующие. Расстояние от трубы до балки не менее 13 сантиметров. Диаметр трубы с дополнительной изоляцией 32-33 сантиметра. Расстояние между балками от 60 см. Если керамическую трубу в баню вести через потолок, расстояние должно быть не менее 25 см с каждой стороны.
• От печки всегда делаем металлический поводок из толстого огнеупорного материала. Даже нержавейка не подойдет — она не выдержит столь длительного воздействия высоких температур. Высота — не менее одного метра.
• Удаление дымохода исключает использование более трех отводов (отводов).
• Там, где конструкция проходит через потолок, рекомендуется использовать многослойную трубу. Ассортимент таких товаров в магазинах достаточно разнообразен. Можно найти изделия с толщиной утеплителя от 3 до 10 сантиметров и более. Берите «десятку» — она ​​безопасна и надежна.

Полезная информация: «Чем и как утеплить потолок в русской бане?»

Типы дымоходов

Конструкции дымоудаления, как наружные, так и внутренние, могут быть выполнены из различных материалов и их комбинаций:

• Дымоход одноконтурный. Используют стальные оцинкованные или нержавеющие трубы, реже — асбестоцементные. Этот тип дымохода монтируется только внутри бани, так как дымоход без утепления и внешней обшивки на улице быстро остывает, зарастает сажевым налетом и не может поддерживать хорошую тягу. Особенно много сажи откладывается на асбестоцементных трубах. При этом для одноконтурного дымохода не нужен дополнительный фундамент, а его сооружение не потребует больших затрат ни на расходные материалы, ни на монтаж.

• Кирпичная дымовая шахта. Дешевый и очень популярный вид дымохода. Кирпич долго нагревается и отдает тепло в помещение, при этом его поверхность более надежна с точки зрения пожарной безопасности. Однако возведение кирпичного строения – это полноценные строительные работы, требующие определенных навыков и значительных временных и трудовых затрат. Сооружение получается громоздким и тяжелым, поэтому для него требуется фундамент. Кроме того, на шероховатой внутренней поверхности шахты оседает конденсат, разрушающий кладку, и образуется сажа, из-за чего дымоход приходится часто чистить.

• Дымоход сэндвич. Вы можете купить набор готовых секций для сборки дымохода, каждая секция состоит из двух труб и негорючего теплоизоляционного слоя. Трубы могут быть изготовлены из оцинкованной стали, нержавеющей стали или термостойкой керамики. Монтаж напоминает сборку конструктора и не занимает много времени, а готовый дымоход менее опасен, чем одноконтурный, хотя его можно использовать и как источник тепла. Благодаря утеплению дым внутри дымохода медленнее остывает, сажа и конденсат меньше оседают на стенках, поэтому дымоход обеспечивает хорошую тягу и меньше нуждается в очистке.

Внимание! Стальные сэндвич-трубы легкие и не требуют оборудования для фундамента. Однако сэндвич, сочетающий в себе внешний стальной кожух с внутренней керамической трубой, значительно тяжелее и дымоход из таких секций невозможно возвести без фундамента.

• Комбинированный дымоход. Такая система дымоудаления требует финансовых и временных затрат, но сочетает в себе все преимущества других видов дымоходов. В качестве дымового канала используют гладкую стальную или керамическую трубу, а наружную шахту строят из кирпича, пенобетона или керамзитобетона. Между шахтой и дымовым каналом размещается негорючая изоляция. Такой дымоход эффективен, безопасен, неприхотлив в эксплуатации и долговечен.

Рекомендуем ознакомиться: Можно ли использовать металлопластиковые трубы системы отопления

Выбор надежного материала для теплоизоляции

Качественное перекрытие невозможно без применения таких материалов :

1. Минеральная или базальтовая вата. Выдерживает нагрев до 600 градусов. Основные недостатки в том, что он содержит формальдегид и теряет свои защитные свойства после намокания.
2. Керамзит. Он сохраняет свои полезные свойства даже во влажном состоянии. Устройство эффективной теплоизоляции невозможно без установки дополнительных баков.
3. Минерит. Как и базальтовая вата, она может нагреваться до 600 градусов, но при этом не выделяет вредных веществ, не теряет своих свойств во влажной среде. В состав минерита входят целлюлоза, цемент, минеральные наполнители.
4. Асбест. Он считается хорошим изоляционным материалом, хотя при нагревании также может выделять опасные вещества.
5. Глина и песок. Использовались до тех пор, пока не появились более современные обогреватели. Можно сделать вывод, что среди перечисленных выше изоляционных материалов наиболее оптимальным считается минерит.


   Подробная схема устройства дымохода

Схема типового дымохода

Монтаж станет понятнее, когда вы будете знать, из каких элементов состоит дымоход. Обычно их девять:

1. Выпечка. В нем нагревается вода, нагревается помещение, образуется пар.
2. Минеритовая панель с экраном из нержавеющей стали. Расположенный за печью, он защищает стены от огня.
3. Дымоход конвектора расположен непосредственно над печью. Он служит для отвода тепла.
4. Шибер. Регулирует тягу.
5. Адаптер стартера. Расположенный вверху, он обеспечивает переход от одностенной трубы к сэндвичу.
6. Вот мы и добрались до потолка. Именно здесь размещается потолочно-проходной узел своими руками. Это своего рода проход через стеновые и потолочные покрытия.
7. Дымоходный бутерброд, о котором уже упоминалось выше. Защищает конструкцию от конденсата, служит дополнительной термозащитой.
8. Мастер-промывка. Вы также можете построить его самостоятельно. Герметично герметизирует проход трубы через потолок в ванне на крыше.
9. Завершающим элементом дымохода является оголовок.

Как не перегореть?

Даже при правильной резке не всегда удается избежать перегрева. Труба нагревается до предельных температур, возрастает вероятность прогорания.

Полезная информация: «Какой потолок лучше сделать в бане?»

Существует несколько способов защиты конструкции и минимизации повреждений:

• «Водяная рубашка». Делается это прямо на дымоходе. Нагретую воду можно использовать для душа. Эффективный, но не простой в изготовлении. Потребуется установка выносного бака, водопровода. Но температура над водяной рубашкой будет низкой, прогары исключены.
• Цистерна самоварного типа. Упрощенный вариант, благодаря которому вода также будет нагреваться. Важно вовремя сливать его или добавлять холодным, не давая закипеть.
• Сетка для камней. Преимущество этого метода в том, что камни отлично сушат воздух. Сложности могут возникнуть только с поиском надежной опоры, так как камни весят много.

Использование любого из вышеперечисленных методов значительно снизит температуру трубы. Однако можно попробовать и воздушное охлаждение. На теплоизолированную трубу нужно будет надеть такую ​​же, но большего диаметра. Сверху и снизу возводят решетку, обеспечивающую свободный приток и отток воздуха.

Утепление дымохода в бане

Данное мероприятие преследует двоякую цель: обеспечить безопасность и улучшить теплоотдачу печи. Утепленный дымоход нагревается намного быстрее, поэтому конденсат в нем практически не успевает скапливаться. Именно поэтому необходима изоляция труб в бане.

Схема утепления дымохода в бане.

Дымоход в бане нужно делать разъемным, то есть из двух частей: нижней и верхней. Не только потому, что так его будет проще установить, но и для того, чтобы добиться наилучшего КПД.

Во-первых, стальная труба внутри бани будет отдавать тепло, быстрее прогревая пространство в парилке.

Во-вторых, его можно заменить, не нарушая теплоизоляционный слой.

Нижняя труба, отходящая непосредственно от очага возгорания — печки, больше нагревается и прогорает, из-за чего нуждается в периодической замене.

Соединение частей стояка необходимо производить посередине чердака бани. Это позволит правильно утеплить верхнюю часть дымохода. Обе трубы, как правило, имеют одинаковое поперечное сечение, потому что они имеют одинаковую длину.

Верхняя часть стояка должна быть изолирована в соответствии со следующими инструкциями. В первую очередь его необходимо обмотать утеплителем, затем следует измерить диаметр получившейся конструкции. Этот размер понадобится для того, чтобы определить ширину стального оцинкованного листа, из которого будет изготовлен кожух для наружной трубы.

Для расчета верхней части подступенка необходимо использовать формулу: dx3,14 + 30 мм. 30 мм — это дополнительная ширина фланцевого соединения.

Схема установки печи на фундамент для дополнительного утепления.

Получив исходные данные, приступаем к изоляции:

• вырезаем из листа оцинкованной стали два прямоугольника и сворачиваем их в круг, соединяя края прокаткой;
• отрезаем от того же листа полосу 20 см и длины соответствующей окружности стояка, прибавив 30 мм, — получаем хомут, которым соединяем нижнюю и верхнюю части дымохода;
• делаем еще четыре кольца по тем же размерам, чтобы закрыть изоляцию в верхнем и нижнем торцах;
• к торцу верхней части дымохода снизу привариваем металлическую полосу шириной 4 см и толщиной 2 мм по окружности, чтобы образовался патрубок, на котором будет держаться верхняя труба.

В потолке над проходным стояком необходимо вырезать квадратное отверстие площадью 40 см, чтобы дымоход располагался точно по его центру. Аналогичное отверстие делается в наружной крыше бани. Затем из толстого листа металла размерами 50х50 см следует вырезать два квадрата. Их необходимо закрепить на потолке и на крыше. В углах заготовок необходимо просверлить отверстия для последующего крепления. В центре металлических квадратов следует сделать отверстия, равные диаметру подступенка. На заготовке, которая будет монтироваться на крышу, отверстие необходимо сделать не круглым, а овальным, потому что его нужно будет подшить к уклон крыши.

Изготовление сэндвич-дымохода

Дальнейшие действия по монтажу сэндвич-дымохода выполняем в следующем порядке:

• надеваем на стояк кожух из оцинкованной стали, утепляем минеральной ватой, концы отрезки которых следует предварительно заглушить кольцами, загнув края наружных труб для их фиксации;
• верхний, утепленный конец нижнего стояка просовывается в круглое отверстие в потолке, нижний одноконтурный дымоход надевается на топочную трубу;
• убедившись, что дымоход проходит точно по центру отверстия в потолке, следует прикрутить лист металла к потолку;
• верхнюю часть дымохода просовываем через отверстие в кровле, затем таким же образом кладем на нижнюю часть стояка, вплотную к приваренным заранее трубам. Соединяем обе части хомутом;
• крепим верхний лист металла к внутренней части крыши;
• на лист металла, расположенный вокруг стояка, насыпаем керамзит или засыпаем глиной или асбестом.

Схема многослойной трубы с изоляцией.

Однако утепление возможно и другим способом — надеванием на верхнюю трубу готовых кусков теплоизоляции, способной выдерживать температуру до 1500°С. Теплоизоляция представляет собой слой вспененного полиэтилена, покрытый алюминиевой фольгой . Из него также вырезают прямоугольные участки, которыми оборачивают дымоход, чтобы его утеплить.

Аналогичным свойством обладает материал — фольгоизол, внешняя оболочка которого изготовлена ​​из пищевого алюминия.

Верхняя часть дымохода обматывается любым из этих материалов: начиная от стыка снизу до выхода из кровельного проема. Для крепления утеплителя используются металлические хомуты.

Перед тем, как приступить к обмотке трубы минеральной ватой, теплоизоляцией или фольгированной изоляцией, наружную поверхность дымохода следует обработать специальным термостойким герметиком, выдерживающим температуру до 1000 °С. Это необходимо для того, чтобы внешний слой сэндвич-дымохода не скользит по поверхности металлической трубы.

После изоляции дымохода необходимо обеспечить достаточную гидроизоляцию. В месте перехода трубы в крышу бани нужно установить уплотнитель с использованием заводского герметика. Сверху следует приварить жестяной колпак для защиты отверстия дымохода от атмосферных осадков.

Поделитесь полезной статьей:

Похожие статьи:

experttrub.ru

Резка потолка своими руками: как сделать?

Как снять трубу в бане своими руками, не прибегая к помощи специалистов, не используя заводские агрегаты?

Рассмотрим рабочий процесс поэтапно:

• Подготовьте лист нержавейки, чтобы закрыть отверстие. Для этого нужно отмерить и вырезать нужный размер. Обратите внимание, что металлический кружок должен быть больше диаметра трубы примерно на 0,2 см. Если планируется установка дымохода сэндвичевого типа, диаметр окружности немного больше внешнего диаметра сэндвича.
• Вырезано отверстие под трубу в районе потолка.
• По периметру его края заклеены ватой, а поверх изолятора в виде полос набит металл.
• Теперь нам нужно сделать дымоход для бани через потолок. Первым делом нужно поставить на плиту одностенную трубу. На него необходимо надеть квадрат из нержавейки с уже вырезанным отверстием, а затем установить сэндвич.
• Снятый отрезок трубы всегда устанавливается вертикально. Для крепления со стороны чердака рекомендуем использовать металлические планки. Зафиксировать их в нужном положении совсем несложно. Обратите внимание, что рейки играют роль направляющих, при этом сам дымоход в креплении не нуждается. Необходимо, чтобы он свободно двигался, так как при остывании металл изменит свои размеры.
• Теплоизоляционный слой укладывается со стороны помещения. Необходимое количество материала укладывается между плитой и потолком. Используйте саморезы, чтобы закрепить пластину. Заранее сверлим отверстия: 4 по краям, а также по 1-2 с каждой стороны.
• Надо утеплить получившийся проход — и рубка готова.

Вариант трубы в потолке бани своими руками – не фантастика и не архисложная задача. Эта процедура доступна каждому и не вызовет затруднений. Главное соблюдать все нормы и строго следовать указаниям.

Правила техники безопасности

Чтобы баня была комфортной и безопасной, а отопительный прибор работал бесперебойно и не вызывал пожара и травм, при установке и эксплуатации дымохода необходимо соблюдать следующие правила безопасности:

• Провисание и коробление элементов дымоходной системы не допускаются.
• Допускаются повороты трубы, но не более трех.
• Расстояние от дымохода до стен должно быть не менее 50 см.
• Все соединения должны быть выполнены таким образом, чтобы ни одно из них не находилось внутри стены, потолка или в том месте, где проходит крыша.
• Запас на теплоизоляцию в перекрытии и кровле из горючих материалов делают не менее 100 см при установке одностенной трубы, не менее 20 см при установке сэндвич-секций и 6 см при установке дымохода или комбинированного дымохода. Для прохода негорючей кровли достаточно запаса в 13 см.
• При высоте дымохода над крышей более 1,2 м его необходимо дополнительно закрепить растяжками.
• Все соединения должны быть надежными и герметичными. При обнаружении разгерметизации агрегата его следует немедленно отремонтировать. При появлении дыма на стыке труб или элементов шахты работу нагревателя прекращают, а стык ремонтируют.
• В процессе эксплуатации необходимо проводить профилактические мероприятия: очистку трубы от нагара, слив конденсата из капельницы. Это продлит срок службы дымохода и нагревателя.
• При уменьшении или перевороте тяги, о чем свидетельствует задымление парилки или котельной, а также искры и гул в топке, необходимо прочистить дымоход.
• После длительного перерыва в использовании бани дымоход и отопительный прибор могут засориться или завоздушиться. В этом случае не получится натопить баню. Перед запуском теплогенератора лучше осмотреть, отремонтировать и прочистить дымоход.

Рекомендуем ознакомиться: Выбор лучших труб для системы отопления

Труба дымохода Selkirk 5″ Изолированный тройник

В наличии

(отзывов пока нет) Написать обзор

5-дюймовый изолированный тройник для дымохода Selkirk только

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема обзора Обязательно

Комментарии Обязательно

Состояние:

Новый

Наличие:

Доставка 1-2 недели

Сейчас: $104,17

Часто покупают вместе:

Общий: Инкорпорейтед Налог пр. Налог

• Описание
• Информация о гарантии

Описание

Характеристики продукта:

• Внутренний диаметр трубы: 5 дюймов
• Зазор: 2 дюйма для горючих материалов
• Материал: нержавеющая сталь
• Тип топлива: Уголь, масло, древесина
• Перечислено UL: UL-103-HT
• Вентиляционная конструкция: Двойная стенка
• Тип трубы: Тройник

При запуске дымохода в помещении или на открытом воздухе тройник с изоляцией для дымохода можно прикрепить к каменной опоре или настенному опорному узлу. Для осмотра и очистки нижнее отверстие этого изолированного тройника можно снять. Дымоходная система Sure-Temp предназначена для работы с высокоэффективными дровяными печами и другими устройствами, работающими на дровах, жидком топливе или газе, которые доступны сегодня. Чтобы удовлетворить практически любые потребности в установке дымохода, компоненты можно комбинировать самыми разными способами.

---

ХАРАКТЕРИСТИКИ:

• Внутренний вкладыш из нержавеющей стали 304
• Наружная стенка из нержавеющей стали 430
• 1-дюймовая сплошная изоляция из минеральной ваты
• Все виды топлива для жилых помещений
• Регулируемая длина для простоты установки
• Доступны несколько комплектов поддержки
• Диаметр 4 дюйма для небольших домов и мест отдыха
• Ultra-Temp и Galva-Temp можно комбинировать для получения комплексного и экономичного решения
• Гарантия Smart Choice на все компоненты

---

Загрузки

• Каталог продукции Ultra-Temp
• Брошюра Руководство для покупателей
• Список продуктов Ultra-Temp
• Руководство по применению продукта
• Таблица размеров каминов
• Лист P Общие инструкции по установке
• Общие инструкции по установке GS

Просмотреть всеЗакрыть

Информация о гарантии

Корпорация Selkirk («Selkirk», «мы», «нас», «наш») гарантирует отсутствие дефектов материалов и материалов в наших бытовых дымоходах и вентиляционных установках (* определено ниже).
