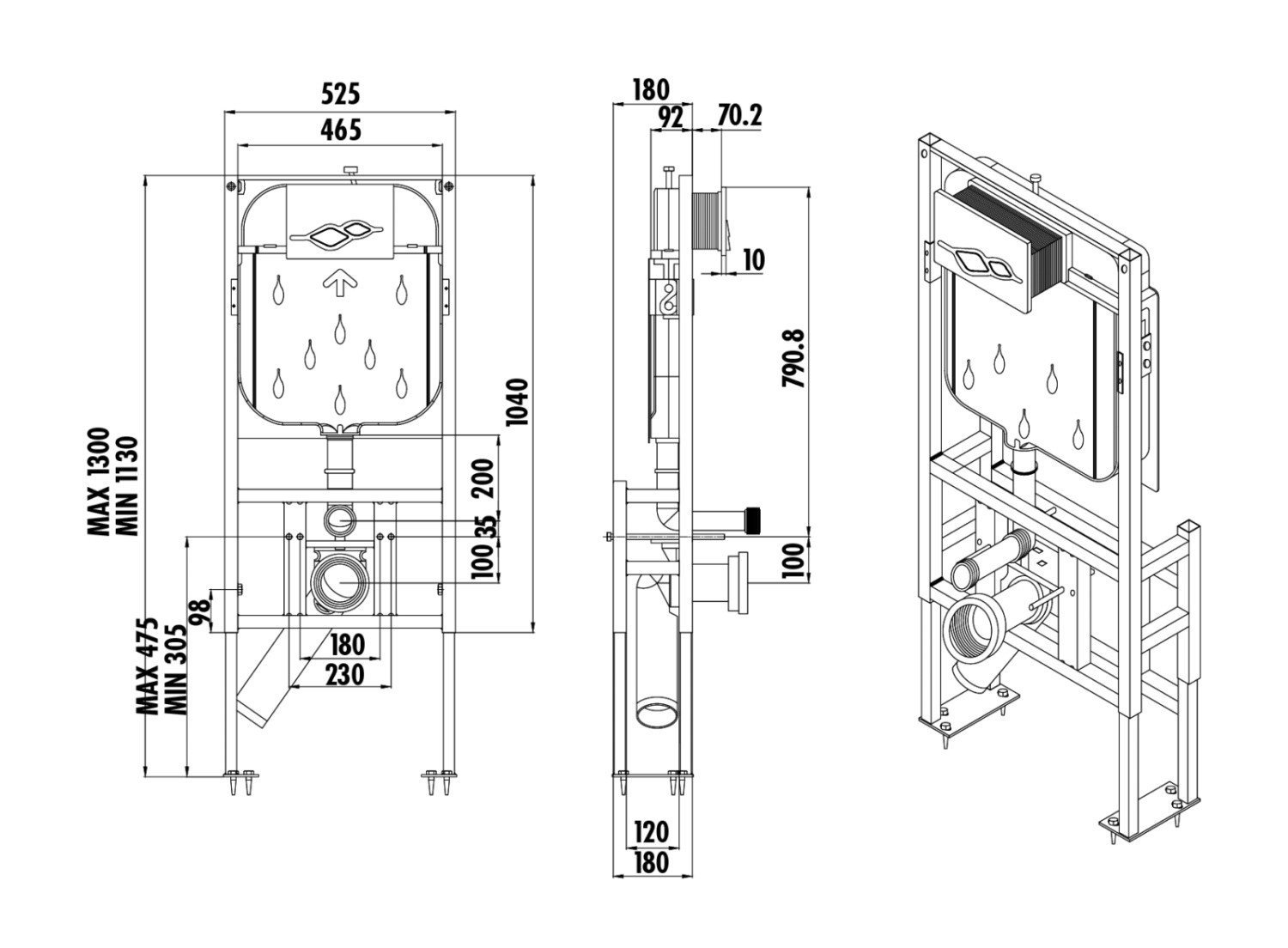

Чертеж инсталляции для подвесного унитаза: размеры от стены, чертеж и габариты

Установка инсталляции для подвесного унитаза.

Привычный классический напольный унитаз или современный подвесной? При обустройстве нового санузла нередко возникает данный вопрос, который необходимо решить на стадии проекта, чтобы пользование сантехническим узлом не вызывало у вас никаких проблем. И, несмотря на то, что подвесные унитазы уже прочно вошли в наш обиход, многие задумываются о целесообразности его установки, а соответственно и пользовании. А учитывая разнообразие представляемых торговых марок и вовсе можно растеряться но мы Вам советуем обратить внимание на несколько брендов которые зарекомендовали себя на мировом уровне Geberit, Grohe и TECE. В этой статье мы дадим Вам пару практических советов по выбору и установке инсталляций, попытаемся глубже разобрать эту тему, чтобы вы смогли принять для себя верное решение.

Что такое подвесной унитаз с инсталляцией?

При взгляде на подвесной унитаз, создаётся впечатление, что он парит в воздухе.

Возможно, кому-то со стороны такая конструкция покажется не слишком устойчивой и надёжной. На самом деле, мы видим только лишь сам унитаз, а всё техническое оборудование аккуратно спрятано. Это достигается благодаря металлической конструкции — инсталляции, которая на себе удерживает непосредственно сам унитаз, а также все коммуникации и трубы, необходимые для полноценной работы унитаза. При этом сама конструкция достаточно прочна, потому как изготавливается с учётом выдержки массы не только унитаза, а и веса человека.

Инсталляция имеет очень компактные размеры, что позволяет её аккуратно встроить в любой тип стен, в приглянувшемся месте сантехнического узла. Благодаря чему возникает экономия места и пространства вокруг. И за счёт этого вся комната приобретает привлекательный внешний вид. Ниже мы приведём советы по установке и видио установки инсталляции.

Учитываем важные моменты подвесных унитазов.

Перед установкой унитаза с инсталляцией нужно владеть полной информацией, знать не только плюсы данной системы, а и минусы, чтобы эти минусы обратить в плюсы.

Сильные стороны унитазов с инсталляцией:

1. Разнообразный и нестандартный дизайн смывных клавиш – позволяет сделать интерьер санузла в изящном и лаконичном стиле или же проявить и вовсе неординарный подход.

2. Малогабаритность – занимает ровно столько места, какие размеры имеет сам унитаз, потому как сама инсталляция спрятана в стене.

3. Комфортная чистота – её поддерживать совсем не составит труда, благодаря компактности самой конструкции и подвесного унитаза.

4. Основательность и устойчивость – инсталляция выполнена из стали, которая выдерживает массу до 400кг.

5. Разумный расход воды – встроенная в инсталляцию система раздельного слива, позволяет использовать разное количество воды, в зависимости от ситуации.

6. Бесшумность – шума от воды не будет, потому, как водяной бочок спрятан за стеной.

Типы инсталляцией и места установки.

Существует несколько типов инсталляций, которые имеют свои характерные черты. Давайте рассмотрим их:

Бачок скрытого монтажа

Данный вид бачка подходит для напольных — пристенных унитазов, для подвесных унитазов бачки скрытого монтажа не подходят. Это пластиковый бачок плоской формы, который крепится непосредственно в бетонную стену (методом штробления). Если у вас нет возможности закрепить бачок на несущую стену, то это не страшно т.к. на бачок скрытого монтажа не приходится вес унитаза, то строится «искусственная» стена из алюминиевого профиля и непосредственно туда крепится бачок и затем зашивается гипроком. Бачки скрытого монтажа есть разной толщины от 12 см. до 8 см.

Плюсом данного типа скрытого бачка является относительно не высокая цена, простота установки а минусом — невозможность установки подвесного унитаза.

Инсталляция на стальной раме

Это стальная конструкция в виде рамы на «ножках», на которую монтируется унитаз, а также все коммуникации. Благодаря этим ножкам можно выбирать высоту унитаза. В комплекте также идут: элементы крепления, клавиша для смыва, шумоизоляция, смывной бачок и переходник.

Крепление происходит к стене и к полу. В каждой инсталляции есть возможность установки удобной высоты и зазора от стены с помощью регулируемых креплений. Но здесь имеется одна особенность, большинство инсталляций можно крепить только в том случае, если это капитальная стена. Потому как самая большая нагрузка переносится как раз на два эти крепления. Если у Вас нет возможности закрепить инсталляцию к стене то есть отдельностоящии инсталляции, которые крепятся исключительно к полу.

Здесь стоит отметить фирму Grohe, т.к. качеству они уделяют огромное значение. Сама рама очень крепкая и надёжная, и сталь имеет защитное покрытие от коррозии, что немаловажно для срока службы инсталляции. При покупке обращайте внимание, чтобы на всех комплектующих был логотип этой марки, дабы защитить себя от подделок.

За более подробной информацией обращайтесь в наш магазин.

Монтаж инсталляции и подвесного унитаза.

Со всеми важными факторами и характеристиками разобрались. Осталось рассказать об особенностях монтажа подвесного унитаза с инсталляцией.

Чтобы установить инсталляцию, а после унитаз, необходимы специальные инструменты. Если вы их подготовите заранее, тем самым вы сократите время работы по монтажу. Вам понадобится: бур, перфоратор, два разводных ключа, рулетка, уровень и силиконовый герметик.

Покупатели говорят о том, что самыми простыми в установке, являются унитазы фирмы Geberit и Grohe. Наличие полного набора комплектации, за счёт чего производится быстрый монтаж. Высокий уровень сервиса — можно найти запчасти, даже если модель уже не производится. А также действует гарантия – 10 лет.

Производим установку:

1. С помощью уровня отмечаем необходимые точки для отверстий и линии для расстояний.

2. Проделываем отверстия и устанавливаем раму инсталляции.

3. Подключаем к бачку трубу с холодной водой.

4. Подсоединяем канализационную трубу.

5. С помощью влагостойкого гипсокартона закрываем систему инсталляции.

6. Ставим заглушку на место, где будет установлена кнопка слива.

7. На гипсокартон выкладываем плитку.

8. Спустя две недели крепим унитаз, с помощью герметика и специальных креплений.

9. Кнопку слива монтируем на своё место.

Качественный и современный унитаз с инсталляцией в вашем распоряжении. Теперь вы можете чувствовать себя стильно и комфортно даже у себя в санузле.

Установка инсталляций: фото и примеры работ специалистов по ременту

https://profi.ru/documents/terms-of-use/

Установка инсталляции

Дмитрий Похиленко

Узел ввода ХГВС в квартире.

https://profi.ru/documents/terms-of-use/

Установка инсталляции

Дмитрий Похиленко

Узел ввода ХГВС в квартире!

https://profi. ru/documents/terms-of-use/

Установка инсталляции

Юрий Орешников

Сантехнические работы

https://profi.ru/documents/terms-of-use/

Установка инсталляции

Денис Патокин

Установка ванны, биде, гигиенического душа, писуаров, унитазов, тумбы под мойку, мойку с подключением, установка смесителей для ванн, душевые стойки.

https://profi.ru/documents/terms-of-use/

Сантехника

Дмитрий Лавренко

Результат монтажа водоснабжения в квартире

https://profi.ru/documents/terms-of-use/

Сантехника

Дмитрий Лавренко

Результат монтажа санузла в квартире

https://profi.ru/documents/terms-of-use/

Сантехника

Виктор Останин

Монтаж инсталляции

https://profi.ru/documents/terms-of-use/

Мелкий ремонт

Владимир Махно

разводка ГВС и ХВС, установка инсталляции

https://profi.ru/documents/terms-of-use/

Установка инсталляции

Юрий Орешников

Санузел

https://profi.ru/documents/terms-of-use/

Установка инсталляции

Юрий Орешников

Санузел

https://profi. ru/documents/terms-of-use/

Установка инсталляции

Олег Котлярчук

Установка инсталляции и унитаза

https://profi.ru/documents/terms-of-use/

Мелкий ремонт

Степан Сыроватко

Установка и сборка черновой сантехники, горячая вода, холодная вода. ванна, стиральная машина, унитаз, гигиенический душ, кухня, посудомоечная машина.

https://profi.ru/documents/terms-of-use/

Сантехника

Ильдар Минегалиев

Черновая разводка с установкой инстанции и полотенце-сушителя.

https://profi.ru/documents/terms-of-use/

Сантехника

Вячеслав Емелин

Ремонт под ключ. Инсталляция.

https://profi.ru/documents/terms-of-use/

Сантехника

Вячеслав Емелин

Ремонт под ключ. Ниша инсталляция.Мини умывальник.

https://profi.ru/documents/terms-of-use/

Установка инсталляции

ООО «Сантехник Степаныч»

Монтаж системы Инсталляций для биде и унитаза

https://profi.ru/documents/terms-of-use/

Сантехника

Александр Иванов

Монтаж инсталляции с прокладкой труб канализации и водоснабжения. Трубы из сшитого полиэтилена stout

https://profi.ru/documents/terms-of-use/

Сантехника

Яков Флоря

монтаж инсталляции и навесного унитаза

https://profi.ru/documents/terms-of-use/

Сантехника

Александр Иванов

Установка унитаза и гигиенического смесителя

https://profi.ru/documents/terms-of-use/

Мелкий ремонт

Владимир Сорочан

Ванная комната . Инсталляция . Подвесная раковина . Компактно и функционально

https://profi.ru/documents/terms-of-use/

Сантехника

Ильдар Минегалиев

Монтаж инсталляции

https://profi.ru/documents/terms-of-use/

Сантехника

Иван Жаворонков

Узел ввода с инсталяцией

https://profi.ru/documents/terms-of-use/

Установка инсталляции

Андрей Дороничев

Установка инсталляции,короба,плиточные работы

https://profi.ru/documents/terms-of-use/

Установка инсталляции

Артём Осокин

Сделали за 10 дней ванну и туалет под ключ

https://profi.ru/documents/terms-of-use/

Сантехника

Иван Жаворонков

Выводы для ванной, гигиенического душа, инсталляция для унитаза.

https://profi.ru/documents/terms-of-use/

Сантехника

Иван Жаворонков

Инсталляция под унитаз

https://profi.ru/documents/terms-of-use/

Установка инсталляции

Дмитрий Слухай

Монтаж инсталляции

https://profi.ru/documents/terms-of-use/

Сантехника

Дилшад Чинташев

В Мытищи. Красная слобода.

https://profi.ru/documents/terms-of-use/

Сантехника

Сергей Рябинкин

Монтаж, инсталляция, разводка воды, канализация, установка полотенцесушителя

https://profi.ru/documents/terms-of-use/

Установка инсталляции

Юрий Орешников

Установка инсталляции

Заработайте на том,

что делаете лучше всехСтать профи

HOROW Подвесной унитаз с мягким сиденьем, двойной смыв TG02W

HOROW Туалет TG02W отличается простым и элегантным современным модным дизайном, подходит для различных помещений ванной комнаты, делая вашу ванную комнату более аккуратной и красивой, цельная круглая форма, двойной вихревой смыв, мощный смыв, эффективная экономия воды, медленная конструкция крышки. тише, удовлетворить все ваши потребности в туалете.

• Современный элегантный дизайн: наш подвесной унитаз — это простой и стильный унитаз, монолитный унитаз с круглой раковиной для смыва, изысканный, элегантный и щедрый внешний вид, конструкция со скрытым настенным креплением, подчеркивающая чистую и красивую ванную комнату. среда.
• Простота установки: настенный унитаз легко и быстро устанавливается, а полные монтажные аксессуары лучше подходят для установки и фиксации унитаза. Подробные инструкции по установке облегчат вам установку.
• Сэкономьте больше места: настенный унитаз — идеальное решение. Благодаря скрытому бачку и минимальной занимаемой площади этот круглый унитаз может сэкономить до 12 дюймов желанной площади ванной комнаты по сравнению с напольными унитазами. Компактный размер настенных унитазов делает их идеальными для использования в небольших ванных комнатах и ​​гардеробных.
• Легко чистить: бачок и крепежные элементы скрыты за стеной, благодаря чему унитаз с чашей выглядит гладким и бесшовным. Приподнятый унитаз облегчает уборку под ним. И нет необходимости часто пользоваться щеткой для унитаза, освобождая руки.
• Конструкция с медленной крышкой: в этом унитазе для ванной используется конструкция с медленной крышкой, которая может лучше защитить основной корпус и внешний вид унитаза, продлить срок службы унитаза и лучше снизить шум при посещении туалета ночью.
• Мощный смыв без засорения: монолитный подвесной унитаз с двойным вихревым смывом. Сверхмощная функция смыва, отсутствие утечки воды и засорения, 4-дюймовый полностью застекленный сифон, обеспечивающий достаточную мощность для обеспечения чистоты унитаза.
• Эффективное водосбережение: унитаз HOROW с двумя способами смыва на выбор. Полный смыв использует 1,6 галлона воды, в то время как легкий смыв использует 1,1 галлона, что может сэкономить еще больше воды без ущерба для чистого смыва, который работает так же, как и другие туалеты.

Бесплатная доставка всех заказов.

Время обработки: 1 рабочий день.

Срок поставки: 5-7 рабочих дней.

Простой возврат в течение 30 дней.

Бесплатная доставка по нам для всех заказов.

Время обработки: 1 рабочий день.

Срок поставки: 5-7 рабочих дней.

Простой возврат в течение 30 дней.

Ограниченная гарантия сроком на один год

, покрывающая дефекты изготовления и материалов, распространяется на любые продукты, детали и компоненты.

Ограниченная гарантия сроком на один год

, покрывающая дефекты изготовления и материалов, распространяется на любые продукты, детали и компоненты.

Наша платежная система имеет 2048-битное шифрование и защищенные серверы, что позволяет вам совершать платежи с полной уверенностью.

Наша платежная система имеет 2048-битное шифрование и защищенные серверы, что позволяет вам совершать платежи с полной уверенностью.

Бесплатная доставка по США

Как установить настенный унитаз: 5 быстрых шагов

Saveourwaterrebates поддерживается читателями. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию бесплатно для вас. Узнать больше

Если у вас небольшая ванная комната, вам нужно научиться устанавливать подвесной унитаз. Вы можете сэкономить место на полу, а также придать современный вид своей ванной комнате. Поскольку этот новый дизайн унитаза оставляет некоторое пространство под ним, его легче чистить.

Перспектива установки настенного унитаза может показаться пугающей, но это не так. Все, что вам нужно, — это несколько инструментов и полное понимание схемы установки продукта.

Давайте подробнее рассмотрим шаги ниже.

Содержание

• Этапы установки подвесного унитаза
  • 1. Подготовка к установке подвесного унитаза
  • 2. Сборка несущей рамы
  • 3. Установка несущей рамы
  • 4. Сантехника Для настенного унитаза
  • 5. Установка унитаза
• Часто задаваемые вопросы
• Заключение

Этапы установки настенного унитаза

1.

Подготовьтесь к установке подвесного унитаза

Если в ванной есть существующий унитаз, снимите его, чтобы освободить место для нового. Убедитесь, что вы удалили все соединительные детали, включая шланг подачи воды, монтажные болты, прокладки и т. д.

После извлечения чаши закройте сливное отверстие тряпкой или любой другой тканью, чтобы предотвратить распространение неприятного запаха в комнате.

Было бы проще установить подвесной унитаз с бачком с нуля. У вас есть свобода выбора, где вы хотите разместить новый унитаз в планировке ванной комнаты, но это будет дорого.

Только не забудьте, что настенный унитаз должен быть грубым примерно на 15 дюймов со всех сторон и рядом с канализационными трубами.

2. Сборка несущей опорной рамы

Теперь, когда вы нашли лучшее место для вашего нового унитаза, пришло время установить раму, которая будет удерживать унитаз на стене и выдерживать вес его пользователей.

Несущая стальная рама содержит все необходимые компоненты унитаза, включая резервуар для воды и механизмы смыва.

• Соберите горизонтальные и вертикальные перекладины, чтобы сделать основу рамы.
• Установите крепежные элементы и сливную трубу на боковые и нижнюю стороны бачка соответственно.
• Поместите бачок в раму, сначала соединив нижнюю часть со сливной трубой, а затем слегка придавив верхнюю часть бачка. Закрепите его на месте, чтобы давление равномерно распределялось по нему.
• Вставьте ножки в раму.
• Подсоедините хомут сливной трубы к раме и установите сливную трубу, чтобы завершить сборку.

Посмотрите базовую сборку несущей рамы в этом видео.

3. Установка несущей опорной рамы

После сборки рамы закрепите ее на стене. Но сначала нужно сделать замеры.

• Нарисуйте линии, где вы хотите разместить рамку на стене. Рама должна быть не менее 15 дюймов от земли для максимального комфорта.
• Поместите раму в отмеченные места — обратите внимание, что сливная труба должна находиться точно посередине рамы.
• Разметьте и просверлите отверстия для кронштейнов. Сделайте то же самое для канализационной трубы, если вы устанавливаете унитаз с нуля.
• Прикрепите раму к стене с помощью болтов.
• Убедитесь, что все выровнено с помощью спиртового уровня. Поместите устройство посередине турника; пузырек воздуха должен находиться между отметками, отмеченными на спиртовой трубке.

4. Сантехника для настенного унитаза

Сантехника обычно является самой сложной частью этой установки, потому что вам нужно правильно подключиться к канализационной системе и водопроводным линиям. Если вы сомневаетесь, сверьтесь со схемой подключения продукта.

• Проложить линию подачи холодной воды к запорному вентилю,
• Подсоедините шланг подачи воды от запорного клапана к месту подключения бачка или смывной системы. Избегайте чрезмерного затягивания впускного отверстия, чтобы не повредить винты, что может привести к проблемам с утечкой в ​​будущем.
• Подготовив ведро, откройте вентиль, чтобы проверить подключение воды. Если вы видите какие-либо утечки, немного затяните клапан.
• Подготовив шланг подачи воды, подсоедините его к системе промывки.
• Подсоедините сливную трубу к сливной линии. Он должен вести к черному резервуару, где хранятся все отходы. Убедитесь, что черный бачок вентилируется наружу, если в вашем унитазе нет сифона, препятствующего выходу запаха.

5. Установка унитаза

Теперь, когда рама установлена, вы можете подключить унитаз, чтобы завершить установку. Обращайтесь с чашей осторожно, потому что при грубом обращении они могут треснуть.

• Полностью вставьте сливную трубу и сливную трубу в стену. Отметьте конечное местоположение каждой трубы.
• Вставьте трубы в заднюю часть унитаза и отметьте, где они выходят за задний край.
• Найдите ближайшую к концу каждой трубы отметку и прибавьте 5 мм. Отметьте это место и отрежьте лишнюю часть.
• Сгладьте края напильником и нанесите смазку для уплотнений.
• Вставьте трубы в стену и вставьте чашу. Подумайте о том, чтобы поставить прокладку на выпускное отверстие чаши, чтобы создать водонепроницаемое уплотнение.

Часто задаваемые вопросы

Трудно ли установить настенные унитазы?

Установка подвесного унитаза немного сложна. Вам нужно будет установить раму, чтобы удерживать унитаз на стене, и заняться сантехникой. Если вам нужны рекомендации, вы можете проверить инструкции или руководство производителя по установке.

Допустим, у вас есть подвесной унитаз T3686 Blend Cube. См. инструкции по установке подвесного унитаза Ideal Standard.

Сколько места вам нужно за настенным унитазом?

Для установки несущей рамы подвесного унитаза вам понадобится прорезь диаметром 10,5 дюймов. Для унитаза, примыкающего к стене, требуется большая площадь унитаза, около 14,5 дюймов, потому что бачок больше. После того, как рама установлена, бачок скрыт от глаз, поэтому кажется, что сзади унитаза нет места.

Сколько стоит установка настенного унитаза?

Коммерческий настенный унитаз может стоить от 300 до 2000 долларов или даже больше, а стоимость рабочей силы может достигать 900 долларов, включая материалы для модификации или сборки гипсокартона. В общей сложности вам понадобится несколько тысяч только для установки настенного унитаза.

Если вы хотите сэкономить на стоимости, убедитесь, что вы знаете основные сантехнические соединения.

Как работает подвесной унитаз?

Настенный унитаз имеет стальную раму, удерживающую унитаз над полом. За ним не видно большого бачка, потому что он встроен в раму и иногда скрыт от глаз.

Как и обычный унитаз, настенная модель соединяется с запорным клапаном для регулирования потока воды.
