Чертеж печки в баню: Лучшая печь для бани своими руками из металла чертежи

Устройство металлической банной печи. Обновлено 23.03.2023

«Хочешь сделать хорошо — сделай сам». Этим принципом мы пользовались 20 лет назад, когда разрабатывали самые первые чертежи печей из металла для бани.

Мы не претендуем на роль первооткрывателей — сотрудники компании «Теплодар» обратились к банным традициям России, наших северных соседей, объединили и систематизировали этот опыт. В результате нам удалось разработать целый ряд удачных конструкций печей, которые пошли в серийное производство — надежных, функциональных и безопасных. И по сей день они удовлетворяют базовым требованиям покупателей.

Предлагаем поговорить об устройстве печей из металла для бани, разобрать основные этапы самостоятельного изготовления и типичные ошибки, которые при этом допускаются. Мы будем рады, если наш опыт поможет вам в реализации идей.

Содержание:

1. Как выбрать конструкцию?
2. Какие материалы подойдут для изготовления печи?
3. Марки сталей
4. Колосник
5. Дверца топливного канала и зольника
6. Дымоход
7. Кожух-конвектор или сетка-каменка?
8. Краска
9. Сборка печи
10. Как сделаны наши печи

Как выбрать конструкцию?

Существует несколько вариантов устройства печей для бани. При выборе конструкции принимаются во внимание следующие параметры:

• форма: прямоугольная или цилиндрическая;
• пространственное положение: вертикальное или горизонтальное;
• расположение дверцы топливного канала: в парилке или смежном помещении;
• бак для нагрева воды: на дымоходной трубе или совмещенный с топкой;
• вид каменки: открытая или закрытая;
• защита боковых стенок топки: сетка с камнями, кирпичная кладка или конвекционный кожух.

Мы не рекомендуем брать первый попавшийся на просторах интернета чертеж металлической печи для бани и сразу же приступать к изготовлению.

Одна из главных характеристик устройства — тепловая мощность — должна соответствовать объему парильного помещения. Этот показатель зависит от нескольких факторов. Самый главный из них — объем камеры, в которой сгорают дрова. Для помещения объемом 4-10 м³ мы рекомендуем печи мощностью 10 кВт. Для расчета объема топки (в литрах) мощность умножается на 0,5. То есть для печи на 10 кВт топка должна быть около 50 литров. Определить линейные размеры можно посредством несложных математических расчетов.

Еще один очень важный нюанс — высота. Топку нельзя «занижать», иначе пламя будет догорать в дымоходе, что приведет к тому, что большая часть тепловой энергии уйдет через трубу на улицу. Языки пламени должны «помещаться» в топку.

Какие материалы подойдут для изготовления печи?

Есть два подхода к выбору материалов для самодельной печи:

1. Вы ищете самый бюджетный вариант. Берете все, что попадается под руку, например, обрезки листового металла, старый неиспользуемый пропановый баллон, готовую емкость. Выйдет недорого. Но долговечность и безопасность конструкции печи для бани из металла неизвестной марки — это всегда лотерея. Дело в том, что свариваемость стали зависит от ее состава: одни марки свариваются без ограничений, другим нужен предварительный нагрев, третьи вообще не предназначены для сварных конструкций.

   Кроме того, качество шва зависит от совместимости основного и присадочного металлов. На форумах самодельщиков можно встретить сообщения типа: «Марку стали не знаю, наверное, Ст3, поэтому буду варить АНО-4 — не развалится». Если вы делаете забор, то все нормально, но когда речь идет о печи, нужно помнить о том, что конструкция должна оставаться герметичной при любых условиях. Проблема в том, что в некоторых сталях при сварке в околошовной зоне образуются закалочные структуры, представляющие собой множественные пространственные дефекты кристаллического строения. В результате температурных деформаций при нагреве / остывании печи в сварке могут появиться трещины, а это крайне нежелательное явление.
2. Важна не только окончательная стоимость проекта, но и качество. Покупаете нужные материалы и детали, но делаете чертежи и печь для бани своими руками. При разработке проекта рассчитываете требуемую мощность и размеры топки в соответствии с объемом помещения парилки. У вас есть хороший сварочный аппарат, вы умеете им пользоваться, имеете опыт разметки и сборки металлоконструкций.
   Если трудности не пугают, можно начинать мониторить рынок стального проката. Для реализации проекта потребуются:
   • листовая сталь толщиной 4-10 мм для прямоугольной печи или труба соответствующего диаметра для круглой конструкции;
   • труба Ø115-140 мм (в зависимости от тепловой мощности топки) для дымохода;
   • тонкий лист (2-3 мм) для зольника;
   • прут или квадрат 8-10 мм для корзины каменки.

   При условии, что выбрана удачная конструкция, металлическая печь для бани получится долговечной и работоспособной. Только стоимость ее будет сравнима или даже выше, чем у «заводских» аналогов. Кроме того, на работу уйдет какое-то время.

При условии, что выбрана удачная конструкция, металлическая печь для бани получится долговечной и работоспособной. Только стоимость ее будет сравнима или даже выше, чем у «заводских» аналогов.

Марки сталей

Большинство производителей для изготовления топок и экранов используют конструкционные малоуглеродистые стали марок Ст3, 10, 20, 08пс. Они недорогие, имеют хорошую свариваемость, их не рвет при нагреве. Использование сталей с более высоким содержанием углерода нерационально: изменение структуры металла в конечном итоге приводит к разрушению печи.

Многие создатели самодельных конструкций считают, что для изготовления печи нужно выбирать специализированные стали, которые применяются в промышленном котлостроении: 12ХМ, 12Х1МФ, 15ХФ. Эти материалы выдерживают колоссальные термические нагрузки, не деформируются и имеют высокую теплопроводность. Однако с ними сложно работать.

Для сварки РДС нужно будет найти электроды ЦЛ-39, ЦЛ-45, ТМЛ-3У, которые редко встретишь в обычных строительных магазинах. Если варить полуавтоматом в защитной среде, нужна проволока СВ-08ХМФА или подобные марки.

Кроме того, нужен предварительный нагрев свариваемых деталей и термообработка.

Многие производители банных печей используют коррозионностойкие стали, но мало кто приводит конкретные марки. Это вызывает значительное удорожание конструкции, но позволяет уменьшить толщину стенки в 2 раза, а, значит, печь будет значительно легче. Что касается долговечности: если все сделано правильно, вы передадите печь по наследству своим детям.

Наиболее подходящими для банных печей считаются марки 12Х13 и 12Х17, а также другие стали ферритного класса. Если в каталоге магазина сталь маркируется по американским стандартам, выбирайте марки 403, 409, 439. В «закромах» у многих любителей-самодельщиков есть запасы аустенитных нержавеек типа 12Х18Н10Т (AISI 321). Они просты в обработке, но совершенно не годятся для печей, поскольку имеют в 2-3 раза больший коэффициент температурного расширения, чем у ферритных сталей. Определить аустенитную сталь несложно: к ней не прилипает магнит.

Колосник

Колосник лучше купить, чем делать самостоятельно. Готовая чугунная решетка стандартных размеров обеспечит поступление достаточного количества воздуха в топку. Колосник испытывает колоссальные термические нагрузки и находится в окислительной атмосфере. Сварная стальная решетка очень быстро прогорит в таких условиях. Кроме того, у чугуна в разы меньший коэффициент температурного расширения, чем у всех конструкционных сталей. Колосник из него не будет деформироваться от нагрева и распирать стенки печки.

Дверца топливного канала и зольника

Один из самых сложных элементов конструкции — дверца топливного канала. Если вы хотите наблюдать за пламенем через стекло, готовьтесь к покупке готовой модели. Также в магазинах печного литья можно заказать чугунные дверцы. Выглядят они неплохо, но потребуют проявить некоторую смекалку при выборе способа крепления.

Пытаться приварить чугунный короб дверцы к стальному топливному каналу мы не рекомендуем. Даже если выйдет нормальный на первый взгляд шов, он неизбежно лопнет при первой или второй растопке. На большинстве чертежей металлических печей для бани, сделанных своими руками, видно, что дверцы крепятся винтами, заклепками или кляммерами.

Основное требование к конструкции дверей топливника — плотное прилегание. Также она не должна раскаляться, иначе во время горения ей будет невозможно пользоваться. Для стальной дверцы мы рекомендуем делать теплоотбойник — металлическую пластину с тыльной стороны дверцы. Она должна быть установлена с воздушным зазором 20-30 мм.

Дверь зольника чаще всего приваривают к самому ящику. Температура в той части печи, которая находится ниже колосника — невысокая — поэтому проблем с перегревом там не возникает. Зольный короб сваривают из листа 2-3 мм. Если делать из более толстого металла, он окажется очень тяжелым, и его будет сложно вынимать для чистки.

Дымоход

Для дымохода используют и «черные», и нержавеющие трубы. Если вы решили не покупать готовую трубу с теплоизоляцией, ее придется делать самостоятельно: и для «уличной» части, и для той, что проходит через чердачное помещение. Поэтому кроме трубы придется искать минеральный утеплитель и тонкий лист для изготовления кожуха.

Для дымохода используют и «черные», и нержавеющие трубы. Кроме трубы придется искать минеральный утеплитель и тонкий лист для изготовления кожуха.

Кожух-конвектор или сетка-каменка?

Сетка из прутьев, заполненная камнями, проще в исполнении, чем кожух из металлического листа. Кроме того, такое исполнение позволяет снять большее количество пара при условии, что мощность печи будет остаточной. Вариант обкладки конструкционным кирпичом мы не рассматриваем, поскольку он сводит на нет основное преимущество металлической печи — скорость нагрева. Для изготовления кожуха-конвектора можно привлечь опытного сварщика, если недостаточно собственной квалификации. Здесь главное — сварить конструкцию без поводок.

Краска

Если печь изготовлена из углеродистой стали, ее поверхность нужно покрыть жаростойким составом. Подойдут лаки и эмали с маркировкой «КО».

Сборка печи

Насколько бы тщательно ни был продуман чертеж металлической печи для бани, вероятность ошибки не стоит исключать. Мы рекомендуем собирать всю металлоконструкцию на прихватках. Возможно, придется несколько раз разбирать, чтобы подогнать размеры. Когда убедитесь, что все сделано ровно, можно проваривать сплошным швом. Начинать нужно с тех элементов, которые расположены внутри: опоры для колосника, перегородки.

Во многих чертежах и схемах печей для бани, которыми люди делятся на форумах, отсутствует один важный элемент — ревизионный люк для чистки дымохода. Не забывайте, что сажу придется периодически удалять, поэтому к нему нужен удобный доступ.

Как сделаны наши печи

Компания «Теплодар» занимается изготовлением печей с 1997 года. Мы предлагаем познакомиться с самой старшей серией наших продуктов «Сибирь». Мы считаем, что это одна из лучших конструкций печей для бань и саун нашего производства. В ассортименте представлены модели для парных объемом до 20 и до 30 м³.

Печь «Сибирь» представляет собой открытую каменку с топкой из нержавеющей стали, легированной хромом. Одно из основных преимуществ конструкции — высокая скорость нагрева парильного помещения. Мы предлагаем два исполнения кожуха-конвектора: из окрашенной и нержавеющей стали. Каменка рассчитана на загрузку до 90 кг, и ее дно мы дополнительно усилили несущим элементом.

Вы можете познакомиться со схемами печи для бани «Сибирь» в каталоге. Здесь представлены фото в интерьере, а также боковые разрезы всех исполнений.

Какими бывают чертежи под железные печи для бани своими руками?

Мечтой чуть ли не каждого дачника является иметь хорошую баню. В ней можно не только устраивать банные процедуры, но и полноценно отдохнуть и даже оздоровиться. А если баня и печка для бани своими руками выполнены, то это достойно высоких похвал. При этом должны быть учтены все нюансы банного дела, поскольку именно они будут влиять на качество процедур, принимаемых в бане, а соответственно, и на самочувствие, удовольствие и здоровье.

Схема печи-каменки.

Следует уделить внимание тому, как будет выполнена конструкция печи для бани, ведь от этого в большой степени будет зависеть безопасность посещения парной.

На сегодняшний день самыми популярными отопительными конструкциями для бани считаются железные.

Они популярны ввиду таких своих особенностей, как простота конструкции и, самое главное, быстрое нагревание и моментальная теплоотдача. Поэтому отдельного внимания заслуживает схема печи для бани, своими руками которую можно сделать.

Содержание

1. Купить или смастерить печь для бани своими руками?
2. Как выбрать место под печь в бане?
3. Чертежи для печной конструкции
4. Изготовление печи

Купить или смастерить печь для бани своими руками?

На сегодняшний день в продаже имеется вполне достаточное количество разнообразных металлических печей промышленного производства. Эти печи имеют весьма высокий КПД и способны выполнять разные функции. Конструкции печей из металла представлены в широком ассортименте, что позволяет подобрать с легкостью необходимый экземпляр для собственной бани.

Схема размеров железной печи.

Однако, имея должное желание и сварочный аппарат под рукой, не составит особого труда изготовить банную печь своими руками, не уступающую по своей функциональности промышленным изделиям.

Плюсы самостоятельного изготовления печей для бани:

1. Промышленные изделия стоят немалых денег, а выполненная из подручных материалов конструкция печи позволит сэкономить бюджет.
2. Получение удовольствие от процесса создания конструкции, составления расчетов, схемы, выбора материалов.
3. Похвала от близких людей при виде идеально работающей конструкции, изготовленной своими руками.

Железные печи для бани собственного изготовления имеют существенные преимущества перед агрегатами промышленного производства:

• четко спланированные габариты под строго определенную площадь;
• конструкция печи, точно соответствующая планировке конкретной бани.

По-другому можно это выразить так: печь изготавливается под конкретные параметры бани. Этим достигается максимальный эффект от эксплуатации печи.

Схема печи зависит от материала, из которых ее будут делать. Это могут быть:

• раскроенные листы металла;
• металлические трубы с большим диаметром;
• металлические бочки.

Вернуться к оглавлению

Как выбрать место под печь в бане?

Схема финской железной печи.

Помещение для бани выбирают такое, чтобы оно было смежным с комнатой отдыха (предбанником). Такое расположение каменки позволит сразу обогревать несколько помещений.

После выбора места в бане для печи нужно подумать и о безопасности такого места. Для этого стены, расположенные рядом с печкой, нужно обшить негорючим материалом (листовым железом) или обложить кирпичом со всех сторон.

Вернуться к оглавлению

Чертежи для печной конструкции

Перед началом выполнения работ нужно сначала уяснить, что представляют собой железные печи в баню. Печь — это прибор, предназначенный для сгорания дров, над топкой которого располагают карман с камнями и в нужном месте бак под воду. Если баня — это не только парилка, но и душевая, то бак целесообразнее вынести, а в печи при этом установить регистр (система нагрева воды).

Все чертежи печей для бань во многом схожи между собой. На основании заранее подготовленного с индивидуальными размерами под баню чертежа можно сделать свою печь необходимой модификации, с учетом собственных потребностей и предпочтений.

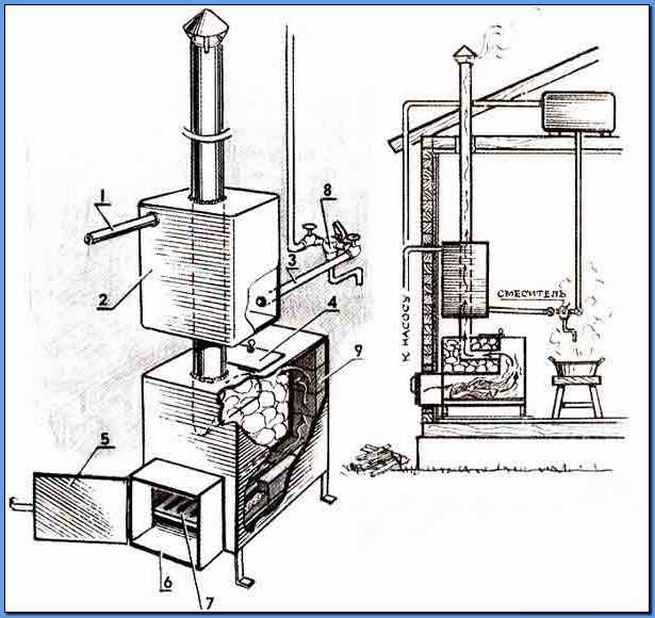

Печь с выносным баком — это буржуйка с приваренным карманом для камней. Ее возможно разместить целиком в бане (с топочной дверцей), а можно вынести ее лицевую часть за пределы банного помещения в соседнее, продлив при помощи труб за перегородку. Конструкцию можно спланировать по-разному, главное, чтобы она получилась удобной.

Схема установки печи в баню.

Чтобы придать каменке эстетичный внешний вид, ее покрывают красным огнеупорным кирпичом для облицовки. При возможности самостоятельной варки железа выручат уже имеющиеся готовые чертежи печей в баню.

Печь выполняют из стали 3…5 мм в толщину.

Между топливником и поддувалом кладут решетку, через которую свободно падает зола. Решетка не должна иметь крупные ячейки для того, чтобы можно было удерживать угли в топке. Решетка с размерами ячейки 10-20 мм будет содействовать хорошему притоку воздуха в печь и не позволит углям раньше времени падать в зольник.

Если есть желание продлить печь, вынеся дверцу топливника за пределы парильного помещения, то печь продлевают двумя туннелеобразными металлическими отрезками на толщину стены. При таком способе устройства печи в парилке поместятся только камни и дымоход. Аналогичную чугунную решетку размещают под камнями, которая будет способна выдерживать достаточно высокую температуру продолжительное время.

Чертеж печи может предусматривать угловое расположение конструкции. Можно поставить печку по центру парилки, изготовив ее из бочки, и облицевать диким кирпичом.

Вернуться к оглавлению

Изготовление печи

На рисунке можно рассмотреть схему под печь для бани из металлической трубы большого диаметра со всеми размерами.

https://1popechi.ru/www.youtube.com/watch?v=kg-EHB45dGg

Что потребуется:

• труба для каркаса и бака, высота 1,8 м, толщина стали 3 мм;
• круглая пластина из стали;
• стальной квадрат;
• колосниковая решетка;
• дверца для топки чугунная;
• запорная арматура и фитинги для бака с водой;
• сетка металлическая;
• камни круглой формы.

Предварительно трубу разрезают на две части: для каменки с топливником — длиной 90 см, для бака под горячую воду — 60 см. В самом низу трубы вырезают отверстие под поддувало высотой 6 см и шириной 20 см. Сверху над вырезом приваривают пластину из стали в форме круга. Часть металла вырезают, чтобы устроить в поддувале печной колосник. К стенкам приваривают четыре ушка, которые придадут устойчивость колоснику.

Вырезание ниши для топливника с прикреплением дверцы — следующий шаг работ. Над топливником будет размещена каменка, для которой приваривают решетку с металлическими прутками на высоте 40 см над топкой. На решетку укладывают булыжники округлой формы и проделывают дверцу.

Снаружи печки вверху закрепляют муфту из стальной шины, одним концом ее приваривают к печи, а вторым — к баку с водой.

https://1popechi.ru/www.youtube.com/watch?v=b2CmhuHaweI

К нижней части бака приваривают стальной круг с отверстием под дымовую трубу. Дымовую трубу приваривают к днищу бака вплотную, чтобы исключить течь воды.

Вверху бака приваривают полукруг из стали с таким же отверстием и приваривают к нему дымовую трубу наглухо. Для выхода дыма на расстоянии примерно 30 см от бака к трубе приваривают квадрат из стали 30х30 см, который будет нужен для установки кирпичной трубы. Завершающий этап — монтаж крышки для бака с водой и к ней крана с вентилем.

Печь для бани нужно обложить кирпичом. Часть дымовой трубы, находящуюся между потолком и баком, оштукатуривают и белят известкой.

Такую печь для бани смогут выполнить лишь те, кто умеет обращаться со сваркой. Если нет опыта в сварочных работах, лучше пригласить профессионального сварщика или использовать вариант без сварки.

Составив чертеж печи, нужно продумать последовательный план работ. Все сварочные работы необходимо выполнять на самом высоком уровне в целях личной безопасности и надежности эксплуатации печи в будущем.
