Чертежи откатных ворот своими руками: Как сделать откатные ворота своими руками, пошаговая инструкция с чертежами и схемами.

   Готовую конструкцию опустить в яму арматурой вниз и  зафиксировать так, чтобы боковая поверхность вашего  швеллера вплотную прилегала к существующему столбу забора. Швеллер установить строго горизонтально, для этого использовать уровень, и соответственно параллельно  по линии движения ворот.

   Необходимо уделить внимание уровню расположения верхушки плоскости вашего закладного элемента относительно уровня дорожного полотна в проеме ворот (обязательно!). От этого зависит зазор от дорожного полотна до нижней кромки ворот. Если закладной элемент установлен на уровне дорожного покрытия, то необходимо при использовании регулировочных площадок   сделать минимальный зазор под откатными  воротами. Следовательно, расстояние от дорожного полотна до нижней кромки полотна ворот  должно составить в пределах  100-110 мм.

   Нужно помнить, что возможность увеличить  необходимый зазор на несколько сантиметров, используя регулировочные площадки, можно, а уменьшить зазор уже не удастся (но, при условии сохранения технологичной возможности крепления опорных роликов).

Если вас не устраивает зазор в 70-100мм, то установите закладной элемент по уровню ниже проезжей части на возможное расстояние.

   Для наших клиентов  мы хотим заострить внимание на  то, что когда ваши столбы забора невозможно использовать в целях  опоры для откатных ворот или же тогда, когда верхняя кромка ворот декорируется  так называемой «короной» или «пиками», а так же в случаях, если существует необходимость монтажа двух опорных столбов, такие столбы нужно устанавливать на глухие ворота, которые перекроют проем свыше 4500мм. Это позволит увеличить стабильность полотна при парусных или ветровых нагрузках  в период открывания и закрывания всей системы.

   Если у вас слабые конструкционные столбы, или  чересчур  широкие ворота, требуется подготовить 1 или 2 опорных столба. Но, при этом размер столбов должен быть максимально  на 50 мм больше высоты от фундамента основания до верхней кромки  откатных ворот.

   Таким образом, готовые столбы устанавливаем в яму  и  связываем с закладными элементами, как указано на нашем рисунке.
Закладная деталь для откатных ворот с двумя опорными столбами.

Шаг 5. Заливка ямы бетоном.

   После установки закладного элемента  требуется залить яму либо бетоном, либо другим затвердевающим составом, но, при этом,  уровень бетона должен быть не выше поверхности закладного элемента. После этого  понадобится не менее 6 суток, чтобы система окончательно закрепилась в бетонном основании.

Шаг 1. Определение и обозначение лини движения ворот.

   Натягиваем шнур вдоль всей линии проема, тем самым мы фиксируем будущую линию движения откатных ворот. При этом  следует учесть, что  расстояние от ответного столба до шнура не должно быть более 20-30 мм. Шнуровку лучше всего разместить  на высоте, примерно,150-200 мм. Это и будет касательной линией к внешнему краю несущего профиля.

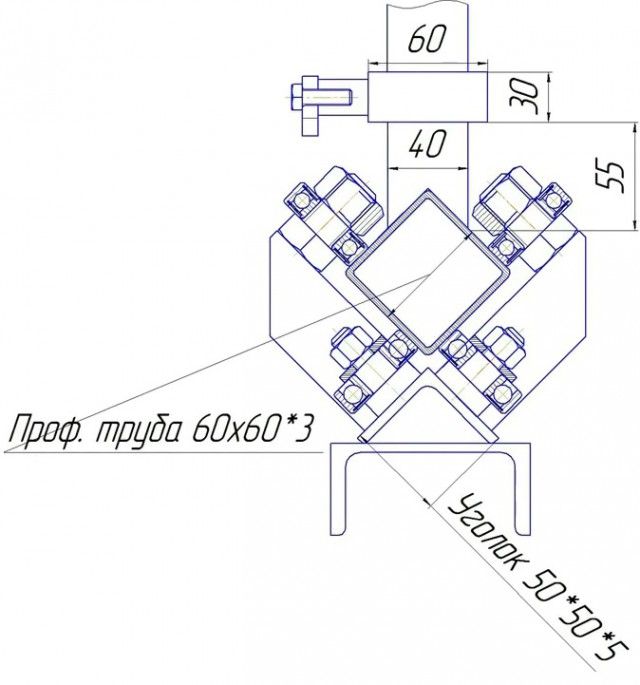

Шаг 2. Подготовка роликовых тележек к монтажу.

Зафиксируйте требуемые регулировочные  основные площадки на системной платформе роликовых опор, так  как это указано на рисунке.

Шаг 3. Определение границ положения роликовых опор.

   Примерно на 150 мм отступите от края проема по плоскости закладного элемента  и отчертите нужную линию. Соответственно, это будет касательной линией по отношению к переднему краю первой роликовой опоры.  Рассмотрим крайнее положение второй роликовой опоры.  Определение роликовой опоры происходит следующим образом:  сначала необходимо вымерить общую длину ворот (обязательно!), включая ее консольную часть откатных ворот, вычесть из этого размера примерно 100 мм, отложить получившийся отрезок, начиная от края ответного столба, через проем, на плоскости закладного элемента. Следовательно, это и  будет касательной линией внешнего края второй роликовой опоры.

Шаг 4. Сборка ворот

   Заранее подготовленные роликовые тележки  монтируем внутрь несущего профиля. Затем, смещаются к центру ворот. Устанавливаются раздвижные ворота вертикально, причем  роликовыми опорами на закладной элемент. После этого, необходимо установить  поочередно первую и вторую опоры   так, чтобы они  подошли вплотную к соответствующим касательным, а наши ворота нужно сделать так, чтобы они были параллельно и подходили вплотную к шнуровке.

   При помощи сварки прихватываются регулировочные площадки вашей второй роликовой опоры. Следовательно, необходимо  выкатить ворота в проем до конца.  Делается это, если потребуются окончательные регулировки горизонтального положения ворот. По окончании прихватываются регулировочные площадки первичной роликовой опоры.

Схема монтажа откатных ворот:

• снять полотно откатных ворот с роликовых опор
• снять роликовые опоры с регулировочных площадок
• сварка  по контуру регулировочных площадок, при привариваются они   к закладному элементу
• крепление роликовых опор на регулировочные площадки
• задвижка полотна откатных ворот на роликовые опоры
• установка ворот в закрытом положении
• установка уровня на плоскость несущего профиля.   При помощи гаечного ключа выставляем полотно откатных ворот в горизонтальное положение, при этом используем  регулировочные площадки (поднимаем или опускаем, друг относительно друга,  а также роликовые тележки на шпильках регулировочных площадок).

Примечание. Горизонтальное положение откатных ворот выставляется только для закрытого состояния ворот.

Шаг 6. Регулировка положения роликовых опор внутри несущего профиля

   На регулировочных площадках ослабеваем крепления роликовых опор (только верхние гайки) и  производим откат ворот в диапазон, от крайнего положения (закрытого) до состояния крайнего открытого положения. Данная операция необходима для того, чтобы роликовые опоры  могли занять  правильную фиксацию внутри несущего профиля. Когда вы убедитесь, что ворота свободно перемещаются и катаются, затяните крепления роликовых опор. После этого необходимо убедиться, нет ли каких-либо  нежелательных конструкционных изменений в качестве покачивания ворот.  Но, если  вдруг, после полной  протяжки полотно откатных ворот стало двигаться значительно хуже, чем до этого было, то  обязательно ослабьте крепеж и устраните возможные перегибы  роликовых опор на крепеже тележки и конструкции.
Примечание. Особое внимание необходимо  обратить на существующую  плоскость, поперечную движению ворот.

Шаг 7. Установка концевого ролика и заглушки несущего профиля

   Вставляем концевой ролик внутри несущего профиля с той  стороны, где находится  передняя кромка полотна ворот. Затем, затягиваем крепежные болты, ставим  точку сварки между крышкой концевого ролика и несущим профилем. В данном случае сварка необходима для того, чтобы  при  последующем ручном методе использования откатных автоматических ворот  концевой ролик  являлся концевым упором. Но,  учитывая возможную инерцию полотна ворот,  ваше болтовое соединение не сможет  удержать концевой ролик на нужном месте.
Тыльную сторону откатных  ворот нужно установить на место и приварить заглушку несущего профиля.   Поставка заглушки осуществляется в комплекте с воротами.
Установка заглушки необходимо для того, чтобы в зимний период  в процессе открывания ворот, снег и лед не набивались внутри вашего несущего профиля. Но, если это произойдет, то в неподходящий  момент закрытия, укатанный роликами снег и лед,  приведет к заклиниванию ворот.

Шаг 8. Установка верхнего направляющего кронштейна

   На крепеже ролика кронштейна ослабеваем систему.  Затем, крепеж устанавливаем  над полотном откатных ворот таким образом, чтобы ролики  имели возможность обхвата  верхней кромки полотна, а  та сторона направляющего кронштейна с отверстиями для крепежа должна быть направлена в сторону опорного столба.
Следовательно, мы прижимаем наш кронштейн к опорному столбу и  закрепляем прочно.  При помощи  обычного уровня устанавливаем полотно ворот в  обычное вертикальное положение  и  фиксируем его роликами направляющего кронштейна.

Шаг 9. Обшивка полотна ворот

   Откатные (раздвижные) ворота можно обшить любым материалом. Например, если этим материалом будет профлист, то необходимо заказать материал, нарезанным в длину и по ширине. От передней кромки ворот начинаем производить монтаж  листов. При этом лист профнастила вкладываем внутрь  существующего периметра рамы и крепим  на обрешетку ворот саморезами по металлу или производим клепку. Клепка  является препочтительным вариантом установки листа. Закрепили  первый лист, затем устанавливаем второй лист внахлест на первый на одну волну вперед, также надежно крепим его, и  продолжаем укладку и монтаж листов последовательно до нужного заполнения системы полотна. Но, если  последний лист не укладывается в нужный периметр основания, то производят его подрезку в требуемый  размер.

Шаг 10. Монтаж верхнего и нижнего уловителей

   Нижний уловитель предназначается для частичного снятия нагрузки с роликовых опор в тот момент, когда откатные ворота находятся только в  закрытом состоянии.  Монтаж  уловителя осуществляется  при полностью нагруженных воротах(обязательно!). Определяем положения нижнего уловителя.  Закрываем  их,  подводим в нижней части  под концевой ролик до окончательного плотного касания системы.  При этом  опорная плоскость уловителей  не может быть выше основного положения концевого ролика.
Верхний уловитель откатных ворот  предназначается  для  прочного удержания полотна ворот от возможного  раскачивания при парусных(ветровых) нагрузках в закрытом положении.   При этом  монтаж верхнего уловителя осуществляется  на уровне защитных уголков, которые  установлены в  передней части кромки полотна ворот  так, чтобы они имели возможность  в закрытом положении  касаться уголками скоб верхнего уловителя.

Шаг 11. Монтаж автоматики.

   Для того чтобы электропривод имел возможность свободно  перемещать створку откатных ворот, к системе  крепится  специальная зубчатая рейка.  Данная  деталь является универсальной и подходит к  практически каждому электроприводу для ворот любого производителя.  При этом  рейка продается и изготавливается кусками по одному метру в комплекте с действующим крепежом системы.

Дизайн раздвижных ворот (стили и материалы)

Здесь мы рассмотрим дизайн раздвижных ворот, включая то, что это такое, преимущества, различные стили, современные элементы дизайна, материалы, фурнитуру и стоимость раздвижных ворот.

Ворота являются важной частью домов и предприятий, которые обеспечивают дополнительную безопасность и вносят свой вклад в эстетику и общую привлекательность дома.

При выборе конструкции откатных ворот в первую очередь следует обратить внимание на их дизайн. Обычно выбирают между распашными или откатными воротами.

Содержание

Для начала, что это такое? Откатные ворота могут работать как с направляющей, так и без нее (безрельсовые). Вы можете открывать и закрывать их с одной стороны на другую. Самое лучшее в этих воротах то, что когда они открыты, они выглядят так, будто их спрятали.

В отличие от традиционных распашных ворот, которые занимают место в зависимости от направления, в котором они открываются. Эти ворота также легко автоматизируются, что делает понятным, почему они так популярны как в жилых, так и в коммерческих целях.

Они экономят место: Раздвижные ворота могут стать настоящим подарком для неправильных или небольших подъездных путей, поскольку они могут полностью функционировать, не занимая места.

Вы получаете все роскошь и преимущества установки ворот, не нуждаясь в дополнительном пространстве для того, чтобы ваши ворота могли открываться или поворачиваться, когда они широко открыты. Даже самые маленькие подъездные пути могут быть закрыты воротами без каких-либо проблем.

Они служат дольше распашных ворот, особенно для домов с уклоном: Это достаточно просто для понимания. В наклонном месте распашные ворота, как правило, испытывают большое напряжение, потому что они несут всю нагрузку своего веса, когда открываются.

Гравитация притягивает их еще больше, что в конечном итоге приводит к ускоренному износу. То же самое можно сказать и о распашных воротах, находящихся в ветреных местах. Они, как правило, вызывают гораздо больше злоупотреблений, чем необходимо, и это может сократить срок службы ваших ворот.

Но это не относится к раздвижным воротам. Они фактически полностью игнорируют эту проблему, поскольку их открывающее движение происходит из стороны в сторону, а не в раскачивающемся движении.

Они долговечны и индивидуальны: Они аналогичны большинству ворот, но конструкция раздвижных ворот, в частности, имеет больше преимуществ, когда речь идет об эстетике и настройке.

Он имеет очень элегантный, несколько премиальный внешний вид и, безусловно, может повысить общую стоимость вашего дома в будущем. Поэтому, если подумать, инвестиции в раздвижные ворота могут принести вам пользу в будущем, если вы решите продать свою собственность.

Здесь представлены различные типы откатных ворот.

Этот тип раздвижных ворот рекомендуется для домов, где требуется довольно широкий вход (например, 6 метров и выше). Это часто для основных промышленных приложений. Они легко настраиваются и, конечно, могут быть полностью автоматизированы.

Они обеспечивают гораздо большую безопасность, чем распашные ворота. Раздвижные типы ворот для забора, которые движутся по рельсам, на самом деле имеют 2 других варианта: одноколейный и двухсекционный. Вариант с одной дорожкой открывается с одной стороны, тогда как дорожка с двумя разделителями открывается посередине.

Установка раздвижных ворот в саду — это разумно и удобно. Это гораздо более эргономично, так как вы можете лучше использовать пространство, и вам не нужно беспокоиться о том, что какие-либо горшки или садовая мебель будут сбиты с пути, что обычно бывает с воротами с поворотными механизмами.

Помимо лучшего использования пространства, раздвижные садовые ворота также гарантируют, что вы сможете продемонстрировать красоту или эстетику внутренней части вашего имущества, в то же время обеспечивая уровень безопасности, не открывая его полностью снаружи. Таким образом, он по-прежнему эстетичен, но все еще достаточно прочен, чтобы служить сдерживающим фактором от злоумышленников.

Этот тип конструкции раздвижных ворот также известен как безрельсовые ворота. Еще одно прозвище, под которым он известен, — это висячие ворота. Принцип работы этого типа ворот заключается в том, что они имеют механические подшипники, которые скрыты вместо колес, которые используются в гусеничной версии откатных ворот.

Весь вес ворот уравновешивается двумя подвесками; следовательно, ему действительно вообще не нужна дорожка. И поскольку вся его работа полностью безрельсовая, это означает, что он практически не создает трения.

Это уменьшает усилие тяги на ворота, что означает меньший износ откатных ворот, гораздо более длительный срок службы, чем обычно, и гораздо меньшее техническое обслуживание.

См. этот комплект телескопических раздвижных ворот на Amazon [спонсорская ссылка]

Этот тип раздвижных ворот разработан специально для очень компактных проездов или парковок. Как это работает, так это то, что он разбивается на несколько панелей (изначально из одной большой). Движение телескопическое, отсюда и название этого конкретного варианта раздвижных ворот.

Этот вариант ворот работает на гусеничном ходу. Если у вас небольшая подъездная дорожка, вариант с телескопическими раздвижными воротами, безусловно, стоит обратить внимание, поскольку он экономит на 40% больше места и более компактен по сравнению с остальными родственниками раздвижных ворот. Он поставляется в трех вариантах, в зависимости от количества панелей или створок, на которые он распадается: двухстворчатый, трехстворчатый и четырехстворчатый.

Считается самым безопасным из всех вариантов раздвижных ворот. В некоторых случаях их метко прозвали аварийными воротами. Это связано с тем, что эти раздвижные ворота специально разработаны и спроектированы так, чтобы выдерживать удары тяжелых транспортных средств о них.

Он рассчитан на такое воздействие. Это обеспечивает повышенную безопасность и безопасность тем, кто находится внутри. Этот тип ворот обычно используется в качестве периметра для дорогих объектов или объектов, содержащих ценные активы.

Существуют также сертификаты для этого типа ворот, и их необходимо пройти, чтобы убедиться, что они всегда соответствуют отраслевым стандартам. Он также обладает функциями более высокого класса, такими как высокая коррозионная стойкость, заполнение, полностью интегрированный магнитный замок и так далее.

Теоретически ворота представляют собой довольно простые механизмы. Если вы немного разбираетесь в строительстве, это то, что вы можете сделать сами. Вот некоторые основы, которые вам понадобятся, прежде чем вы начнете:

Что касается материалов, это может быть полностью на ваше усмотрение. Вы можете выбрать полностью стальные или металлические откатные ворота, а можете выбрать деревянные. Как мы уже говорили, все зависит от вас. Есть так много дизайнов на выбор, поэтому убедитесь, что вы остановились на одном конкретном предмете, прежде чем покупать необходимые материалы на основе конкретного дизайна, который вы действительно выбрали.

Даже если вы немного разбираетесь в инструментах, все равно будет проще и удобнее просто купить набор для раздвижных ворот, сделанный своими руками. В эти комплекты уже входят все движущиеся части, материалы и даже инструменты, которые могут вам понадобиться для установки раздвижных ворот.

Это также обойдется вам гораздо дешевле. Если вы решите построить откатные ворота с нуля, из сырья, даже не считая времени и труда, которые вам потребуются, которые большую часть времени не учитываются, это будет стоить вам где-то от 3000 долларов и выше.

С другой стороны, стоимость большинства комплектов раздвижных ворот, сделанных своими руками, составляет около 1800 долларов. Так что, если подумать, это более удобно и эффективно, плюс стоит меньше.

Искать обновленный или современный дизайн раздвижных ворот довольно просто. Есть несколько особенностей, которые вы должны иметь в виду, когда ищете идеальный для вашего дома или бизнеса:

Безопасность: Ищите то, что сделано из твердых материалов, таких как прочное кедровое дерево или металл. Откатные ворота должны быть достаточно прочными и прочными, чтобы предотвратить проникновение злоумышленников в вашу собственность.

Прочность: Инвестируйте в современный дизайн откатных ворот высочайшего качества. Это не тот тип инвестиций, на которых можно было бы сэкономить. Помимо безопасности, вам также нужно что-то достаточно прочное и долговечное, чтобы выполнять свои функции изо дня в день.

Он также должен быть достаточно долговечным, чтобы прослужить вам долгие годы. Ворота должны быть одноразовой инвестицией, а не чем-то, что вы должны постоянно поддерживать и обновлять.

Удобство использования: Следующее, что вам нужно учитывать, это простота использования. Уровень безопасности, обеспечиваемый современной конструкцией откатных ворот, зависит от того, насколько быстро вы сможете их открывать и закрывать. Дизайн должен быть достаточно простым и понятным, чтобы вы или кто-либо еще в вашем доме мог контролировать и получать к нему доступ в любой момент времени.

Надежность: Все современные конструкции раздвижных ворот требуют периодического обслуживания, чтобы гарантировать, что они всегда функционируют и работают на оптимальном уровне. Подумайте о дополнениях к материалу, таких как порошковое покрытие стальных материалов для защиты от коррозии и ржавчины.

Имейте в виду, что, поскольку все ворота находятся снаружи, они сильно подвержены влиянию стихии. Вы должны убедиться, что у них есть все, что им нужно, чтобы противостоять этому и выдержать испытание временем, пока они на нем. Это сложная задача, но если вы сделаете все возможное, чтобы ваши раздвижные ворота были оснащены дополнительными функциями, это избавит вас от многих головных болей в будущем.

Внешний вид: Это первое, что вы или любой другой человек видите, прежде чем войти в помещение. Ворота, которые не очень хорошо спроектированы, могут сделать ваш дом скучным или слишком закрытым.0004

На ваш выбор предлагается множество дизайнов и материалов, чтобы после установки ворот вам никогда не пришлось отвлекать вас от общей привлекательности бордюра.

Выберите что-нибудь, что дополнит ваш внешний вид. В наши дни на рынке доступно так много разновидностей, что сделать это довольно легко для вас.

Вот еще несколько моментов, которые необходимо учитывать при планировании современных раздвижных ворот:

• Измерения

• Бюджет

• Материалы

• Slind Gate Type

• Обращение внесено в вашу внешнюю собственность
