Купить циркуляционные насосы – одно из наиболее рациональных и экономичных решений при организации системы отопления и водоснабжения в частных домах и на дачных участках.
Дело в том, что стоимость водяных насосов для системы отопления на сегодняшний день установились на приемлемом и доступном уровне, а в отличном качестве и высокой производительности данного оборудования сомневаться не приходится.
Существует несколько основных видов насосного оборудования, подходящих для организации отопительных систем:
- тепловые;
- циркуляционные;
- центробежные.
Менее популярными являются насосы Д-образного типа, шестеренные и вихревые.
Принцип работы водяных циркуляционных насосов для систем отопления
Поскольку большинство современных отопительных систем в качестве теплоносителя используют воду, покупка центробежного насоса для отопления будет вполне рациональной.
Схема работы данного оборудования достаточно простая: жидкость, которая поступает в водопровод, где под большим напором распределяется по обогревательным системам, перекачивается на специально оборудованных насосных станциях. Здесь же и устанавливается центробежный водяной насос.
Поскольку вода из скважин поступает очень холодной, ее необходимо нагревать, для чего используется специальный тепловой насос. Такая система отопления отличается экологичностью и экономичностью, и позволяет организовать эффективный автономный обогрев здания любой площади. Благодаря тому, что скорость движения жидкости по системе может контролироваться, температура теплоносителя, а, соответственно, и уровень прогрева помещения, могут регулироваться владельцем.
Где используют циркуляционные насосы
Покупка водяных насосов для отопления от торговой марки «Хозяин» — выгодное капиталовложение. Ежегодно использование подобных обогревательных схем становится все более рациональным и выгодным.
Чаще всего отопительные системы с использованием насосов прокладываются в:
- жилых домах;
- детских садах, школах и больницах;
- производственных помещениях;
- частных офисах и прочих организациях.
Бесшумная работа оборудования не будет создавать дискомфорт.
Выбор насоса для организации отопления в том или ином помещении лучше всего доверять специалисту. Это будет гарантировать корректный и эффективный обогрев и бесперебойную работу системы. Желательно, чтобы на оборудовании были установлены специальные очистительные фильтры, которые могли бы предотвратить попадание в систему ненужных частиц, способных повредить обогревательное оборудование изнутри.
Все насосы торговой марки «Хозяин» отличаются прекрасными техническими характеристиками и обладают длительным сроком службы (даже при условии активной эксплуатации). А высокие энергосберегающие показатели обеспечат минимальный расход электроэнергии, необходимой для работы насоса.
При этом «Хозяин» предлагает самые доступные и приятные цены на циркуляционные насосы.
| Как они работают с ЧРП в системах ОВКВ
Мы изучим основы центробежных насосов и то, как они работают с ЧРП в системах ОВКВ.
Прокрутите вниз, чтобы посмотреть видео этой презентации на YouTube.
Насос предназначен для подачи энергии в воду за счет увеличения давления или расхода. Энергия передается от двигателя на вал, затем на рабочее колесо и воду. Под действием центробежной силы вода вылетает из рабочего колеса.
Помните, согласно первому закону термодинамики, энергия не может быть создана или уничтожена, а только перемещена из одного места в другое или преобразована в другие формы энергии и из них.
На правильную работу центробежной насосной системы влияет множество факторов, в том числе количество или галлонов в минуту (LPS) потока жидкости, конструкция и расположение трубопроводов, метод управления и выбор насоса.
При уменьшении напора расход увеличивается, и наоборот, при увеличении напора расход уменьшается. Диаграммы насосов основаны на этих двух факторах: расходе и напоре. Посмотрите наше видео о том, как читать диаграммы помпы.
Управление насосом с частотно-регулируемым приводом (VFD)
Мы можем изменить объем, ускоряя или замедляя двигатель с помощью частотно-регулируемого привода (VFD). Мы делаем это, чтобы соответствовать нагрузке и экономить энергию. Нет необходимости в том, чтобы насос работал на полной скорости, если весь этот поток или GPM не требуется для обработки воздуха или фанкойлов.
Основы центробежных насосов и их работа с частотно-регулируемым приводом в системах ОВКВ В большинстве существующих систем, требующих управления потоком, используются байпасные линии, дроссельные клапаны или регуляторы скорости насоса. Наиболее эффективным из них является регулирование скорости насоса. Когда скорость насоса снижается, жидкости передается меньше энергии, и меньше энергии необходимо дросселировать или перепускать.
Скоростью можно управлять несколькими способами, наиболее популярным типом привода с регулируемой скоростью (VSD) является привод с регулируемой частотой (VFD).
Датчик перепада давления посылает сигнал частотно-регулируемому приводу, управляющему насосом, чтобы увеличить или уменьшить скорость в зависимости от требований системы.
Управление насосами с помощью частотно-регулируемого привода (VFD)Как выглядит центробежный насос HVAC?
Есть много производителей, которые производят центробежные насосы для отрасли HVAC, но в основном все они работают одинаково и с одной и той же целью, а именно: перекачивать жидкость по трубам и оборудованию, преодолевая трение. Несмотря на то, что цвета могут отличаться в зависимости от производителя, детали одинаковы.
Производство насосов и цветовая маркировка Центробежные насосы имеют небольшое количество движущихся частей, которые при нормальной работе изнашиваются минимально. Есть два основных компонента: двигатель, который приводит в движение насос, и насос, содержащий рабочее колесо, движущие лопасти, которые тянут и толкают жидкость.
Двигатель потребляет электрическую энергию и преобразует ее в механическую энергию, которая перемещает жидкость по трубе и оборудованию. Насос имеет вход, через который он всасывает жидкость, и выход, через который он выталкивает жидкость через систему.
Детали центробежного насоса
Насосы являются относительно простым оборудованием по сравнению с другим оборудованием HVAC. Начиная с двигателя, у нас есть корпус двигателя, рассчитанный на различные режимы работы, такие как открытая защита от капель (ODP), полностью закрытое охлаждение с вентилятором (TEFC). Двигатели также могут быть рассчитаны на работу с инвертором, чтобы частотно-регулируемый привод (VFD) мог изменять скорость двигателя в соответствии с нагрузкой.
Детали насоса с торцевым всасыванием Двигатель имеет вал, который входит в часть насоса, где он присоединяется к рабочему колесу, это может быть прямое соединение или муфта. Рабочее колесо состоит из лопастей, вращающихся для передачи энергии воде.
Вращающиеся лопасти создают центробежная сила выброс воды из вращающегося рабочего колеса. Вода, выбрасываемая крыльчаткой, выбрасывается под действием центробежной силы в спиралевидную улитку, которая представляет собой корпус, окружающий крыльчатку.
Доступны насосы с рабочими колесами различных размеров; каждый размер обеспечивает различное количество потока и напора. Насос может поставляться с рабочим колесом размером 7 дюймов, 7-1/2 дюйма, 8 дюймов, 8-1/2 дюйма, 9 дюймов и 9-1/2 дюйма.
Варианты размеров крыльчатки насоса с торцевым всасываниемЧтобы изменить скорость потока существующего насоса, вы можете обрезать крыльчатку, чтобы сделать ее меньше, или заменить крыльчатку на большую, если в насосе еще не используется самое большое рабочее колесо для этой модели насоса.
Разобрав насос, мы видим, что двигатель оснащен вентилятором для охлаждения во время работы. Двигатель преобразует электрическую энергию в механическую и вращает вал. Посмотрите наше видео о том, как работают двигатели.
К валу прикреплена крыльчатка, которая размещена внутри улитки, защитный кожух которой окружает крыльчатку и действует как направляющая для воды, вытесняемой из крыльчатки вращающейся центробежной силой.
Некоторые валы полностью проходят от двигателя через рабочее колесо, в то время как в других насосах используется муфта для соединения вала двигателя с валом рабочего колеса/насоса. Два отдельных вала встречаются с муфтой, которая соединяет их вместе.
Вал входит в корпус насоса и обычно изготавливается из нержавеющей или высокоуглеродистой стали. Вал поддерживается подшипниками.
Рабочие колеса бывают различных конфигураций, включая закрытые, полуоткрытые и открытые. Показанная здесь крыльчатка полуоткрытого типа, что означает, что она имеет кожух только с задней стороны. Типы крыльчаток
— закрытые, полуоткрытые и открытые Если вы пропустили наше предыдущее видео о таблицах насосов, посмотрите это видео, чтобы узнать, как выбираются крыльчатки в соответствии с проектными условиями системы.
Внешний корпус насоса называется улитка и направляет воду, выходящую из рабочего колеса, к выпускному отверстию.
Сальниковая коробка содержит либо механическое уплотнение, либо набивку для предотвращения утечки воды вокруг вала. Набивка изготовлена из волокна и смазывается графитом или тефлоном.
Когда крыльчатка окружена водой, а крыльчатка вращается, вода выбрасывается наружу во всех направлениях. Вода, выходящая из крыльчатки, сталкивается со спиральной камерой, создавая область более низкого давления на входе всасывания, где всасывается больше воды.
Давление нагнетания будет выше давления всасывания, что приведет к обтеканию системы жидкостью.
Кавитация
Кавитация возникает, когда пузырьки пара появляются из-за того, что давление жидкости падает ниже ее давления пара. Когда давление на входе в насос упадет ниже давления паров воды, вокруг отверстия рабочего колеса начнут появляться пузырьки.
Затем, когда эти пузырьки сталкиваются с давлением, превышающим давление пара воды, пузырьки схлопываются, вызывая треск, вибрацию и ударные волны, которые могут повредить поверхность крыльчатки.
Где используются центробежные насосы?
Центробежные насосы в основном используются в коммерческом секторе HVAC для перемещения охлажденной воды, горячей воды для нагрева и воды конденсатора.
Насосы, используемые в системах HVAC для воды конденсатора, охлажденной воды и систем горячего водоснабженияСуществуют системы охлажденной воды и воды отопления, которые могут состоять из первичных и вторичных насосов. Конденсаторная водяная система, питающая градирню или систему теплового насоса с водяным охлаждением.
Небольшие вертикальные линейные насосы могут использоваться в жилых домах для рециркуляции горячей воды и систем снеготаяния.
Конфигурации насосов
Центробежные насосы могут поставляться в различных конфигурациях: с односторонним всасыванием, с разъемным корпусом и с вертикальными турбинами.
Наиболее распространенным в отрасли HVAC является насос с торцевым всасыванием, впускное отверстие которого расположено по центру проушины рабочего колеса. Они классифицируются как моноблочные или монтируемые на раме.
Основы центробежных насосов. Инженерное мышление
Изучите основы центробежных насосов, принципы их работы, различные типы и области их применения.
Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube.
State Supply — ваш поставщик пара и гидравлических систем.
компоненты системы отопления, такие как конденсатоотводчики, клапаны, органы управления и насосы (включая
ведущие бренды отрасли, такие как Bell & Gossett, Taco и другие). Посетите сайт www.
statesupply.com или позвоните нам по бесплатному телефону
по телефону 877-775-7705 для беспрецедентного выбора продуктов, знающих
специалисты и отличное обслуживание клиентов.
Посмотреть центробежные насосы ➡️ https://www.statesupply.com/pump/hydronic
Посмотреть видео по ремонту и техническому обслуживанию насоса ➡️ https://www.youtube.com/statesupply
Загрузить это руководство ➡️ https://www.statesupply.com/boiler-inspection-checklist

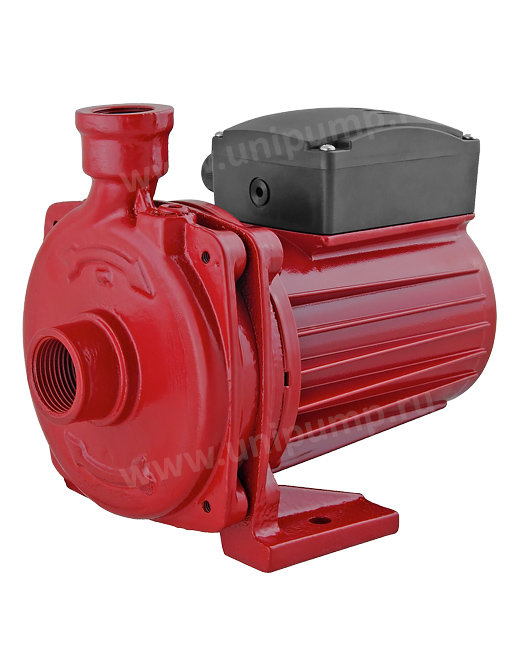

Как выглядит центробежный насос?
Центробежные насосы бывают разных форм, цветов и размеров, но обычно они выглядят примерно так.
Центробежный насосНасосы состоят из двух основных частей: насоса и двигателя. Двигатель представляет собой электрический асинхронный двигатель, который позволяет нам преобразовывать электрическую энергию в механическую. Эта механическая энергия используется для привода насоса и перемещения воды. Насос всасывает воду через вход и выталкивает ее через выход.
Насос и электродвигатель центробежного насосаВнутри центробежного насоса
Когда мы разбираем блок, мы видим, что у нас есть вентилятор и защитный кожух, установленный на задней части электродвигателя.
Затем внутри двигателя у нас есть статор, прикрепленный к корпусу двигателя, который удерживает медные катушки, и мы подробно рассмотрим это чуть позже в этом видео. Концентрично этому у нас есть ротор и вал. Ротор вращается, и вместе с ним вращается и вал. Вал проходит по всей длине от двигателя и в насос. Затем он соединяется с рабочим колесом насоса. Некоторые модели центробежных насосов, например эта, имеют отдельные валы для насоса и двигателя. Разделенные валы соединяются с помощью соединения, известного как муфта. Спаренные насосы обычно имеют корпус подшипника, в котором, как следует из названия, находятся подшипники.
Вал продолжается в корпусе насоса. Попадая в корпус, он проходит через сальник, набивку и сальник, которые в совокупности образуют уплотнение. Затем вал соединяется с рабочим колесом.
Нагнетательный патрубок и всасывающий патрубок Рабочее колесо передает центробежную силу жидкости, что позволяет перемещать жидкости, например воду, по трубе.
Рабочее колесо заключено в корпус насоса. Корпус удерживает и направляет поток воды, когда крыльчатка втягивает и выталкивает его. Поэтому у нас есть всасывающий вход и выпускной патрубок.
Как работает центробежный насос?
Сзади электродвигателя мы видим, что вентилятор соединен с валом. Когда двигатель вращает вал, вентилятор также будет вращаться. Вентилятор используется для охлаждения электродвигателя и обдувает корпус окружающим воздухом для отвода нежелательного тепла. Если двигатель станет слишком горячим, изоляция катушек внутри двигателя расплавится, что приведет к короткому замыканию двигателя и его разрушению. Ребра по внешнему периметру корпуса увеличивают площадь поверхности корпуса, что позволяет отводить больше нежелательного тепла.
Плавники увеличивают площадь поверхности.Электродвигатель поставляется в трехфазной или однофазной конфигурации, в зависимости от применения.
Мы рассмотрим три фазы, так как они наиболее распространены. Внутри трехфазного асинхронного двигателя у нас есть 3 отдельные катушки, которые намотаны вокруг статора.
Каждый набор катушек подключен к другой фазе для создания вращающегося магнитного поля.
Когда мы пропускаем переменный ток через каждую катушку, катушка создает электромагнитное поле, интенсивность и полярность которого меняются по мере того, как электроны, проходящие через нее, меняют направление между прямым и обратным.
Переменный токНо если мы подключим каждую катушку к отдельной фазе, то электроны будут менять направление между прямым и обратным в разное время по сравнению с другими фазами. Это означает, что магнитное поле каждой катушки будет изменяться как по интенсивности, так и по полярности в разное время по сравнению с другими фазами.
Различные фазы Чтобы распределить это магнитное поле, мы поворачиваем катушки на 120 градусов от предыдущей фазы и вставляем их в статор корпуса двигателя. Это создаст эффект вращающегося магнитного поля. В центре статора размещаем ротор и вал. Ротор будет подвергаться воздействию вращающегося магнитного поля и заставит его также вращаться.
Ротор соединен с валом, и вал проходит от вентилятора через ротор до крыльчатки. Таким образом, когда ротор вращается, вращается и крыльчатка. Итак, теперь, создавая вращающееся магнитное поле внутри двигателя, мы вращаем ротор, который вращает вал, а тот вращает крыльчатку.
Глядя на корпус насоса, мы находим канал, по которому будет течь вода, который называется улиткой. Эта улитка закручивается по периметру корпуса до выхода насоса, этот канал увеличивается в диаметре по мере продвижения к выходу.
УлиткаВал проходит через уплотнения в корпус насоса, где соединяется с рабочим колесом.
Существует много типов рабочих колес, но большинство из них имеют загнутые назад лопасти, которые могут быть открытыми, полуоткрытыми или закрытыми кожухами.
Закрытый, полуоткрытый или открытый Эти загнутые назад лопасти не толкают воду. Кривые вращаются, при этом внешний край движется в направлении расширяющейся улитки. Эти лопасти обеспечат жидкости плавный путь, по которому будет следовать вода.
Мы увидим это чуть позже в видео.
Крыльчатка погружена в воду. Когда крыльчатка вращается, вода внутри крыльчатки также будет вращаться. Когда вода вращается, жидкость радиально выталкивается наружу во всех направлениях к краю рабочего колеса и в улитку. По мере того, как вода движется наружу от крыльчатки, создается область более низкого давления, которая втягивает больше воды через всасывающий патрубок. Вода попадает в проушину крыльчатки и задерживается между лопастями.
Жидкость радиально выталкивается наружу Когда крыльчатка вращается, она передает кинетическую энергию или скорость воде. К тому времени, когда вода достигает края рабочего колеса, она достигает очень высокой скорости. Эта высокая скорость воды стекает с рабочего колеса в улитку, где она ударяется о стенку корпуса насоса. Это воздействие преобразует скорость в потенциальную энергию или давление. За этим следует больше воды, и поэтому развивается поток. Спиральный канал имеет расширяющийся диаметр по мере того, как он закручивается по окружности корпуса насоса.
По мере расширения скорость воды будет уменьшаться, что приведет к увеличению давления. Таким образом, этот расширяющийся канал позволяет большему количеству воды присоединяться и преобразовываться в давление.
Таким образом, давление на выпускном отверстии выше, чем на всасывающем. Высокое давление на выходе позволяет нам нагнетать жидкость по трубам в резервуар для хранения или по системе трубопроводов.
Нагнетает жидкость по трубам в резервуар для храненияТолщина крыльчатки и скорость вращения влияют на объемный расход насоса, но диаметр крыльчатки и скорость вращения увеличивают создаваемое им давление.
НПШВы услышите термин NPSH, который является аббревиатурой от чистого положительного давления всасывания. Мы кратко расскажем, что это значит.
NPSHR В конце этой аббревиатуры есть две буквы: NPSHR и NPSHA. R – требуемый NPSH. Каждый насос проверяется на это значение, и его можно узнать у производителя насоса в рабочей таблице насосов.
На данный момент не беспокойтесь об этой запутанной диаграмме, мы разберем ее и подробно рассмотрим в отдельной статье. Значение R в основном является точкой предупреждения или опасности. Когда вода поступает в насос и течет в отверстие рабочего колеса, она теряет энергию из-за трения, что приводит к падению давления. При определенных условиях вода, протекающая через эту секцию, может достигать точки кипения, когда это происходит, мы называем это кавитацией. Мы скоро узнаем об этом подробнее.
Другой буквой была A, и это доступный NPSH. Это зависит от установки насоса и требует расчета. Он учитывает такие вещи, как тип установки и высота над уровнем моря, температура жидкости, точка кипения жидкости и т. д.
Значение NPSHAДоступное значение должно быть выше требуемого значения. (NPSHA > NPSHR)
Например, если у нас есть установка, и мы рассчитали, что NPSHA составляет 11, но насос требует NPSHR, равного 4, тогда насос должен быть в порядке. Однако, если мы установили насос, требующий кавитационного запаса 13, доступного кавитационного запаса будет недостаточно, и возникнет кавитация.
Так что же такое кавитация? Как известно, вода может переходить из жидкого состояния в паровое или газообразное. Точка, в которой это происходит, известна как давление пара.
Мы знаем, что вода закипает при температуре около 100°C (212°F), потому что она находится на уровне моря, где атмосферное давление составляет 101,325 кПа (1 бар). Но если мы поднялись на вершину Эвереста, то вода закипит при 71 °C (160 °F), поскольку атмосферное давление снизилось до 34 кПа (0,34 бар). По мере снижения давления воде становится легче кипеть.
Атмосферное давлениеИтак, на всасывающем патрубке насоса мы знаем, что будет падение давления, и если это давление меньше, чем давление паров перекачиваемой жидкости, то вода может достичь точки кипения. При этом возникает кавитация.
Во время кавитации частицы воздуха в воде будут расширяться по мере достижения точки кипения, а затем очень быстро разрушаться сами по себе. Когда они разрушаются, они могут повредить крыльчатку, а также корпус насоса, при этом с поверхности удаляются мелкие частицы металла, и если это будет продолжаться, то в конечном итоге насос разрушится.
