➤ Проводка в деревянном доме. Особенности монтажа и использования
Первое, что часто приходит нам в годову, когда мы слышим словосочетание «проводка в деревянном доме», это пожарная безопасность.
Самым популярным материалом для строительства дачных домов было и остается дерево. Которое, при всех своих многочисленных достоинствах имеет один серьезный недостаток, – является, как говорят пожарные, «сгораемым материалом».
Пожарная статистика свидетельствует – более половины возгораний в деревянных домах возникает из-за некачественной или неисправной электропроводки. На практике основной причиной неисправностей и последующего короткого замыкания чаще всего становится нарушение целостности изоляции проводов в электропроводке. Как правило, это происходит либо из-за повышенной нагрузки на провода либо из-за механических повреждений изоляции.
Большинство доморощенных «мастеров на все руки», в целях экономии времени, сил и средств, прокладывают скрытую электропроводку по деревянным основаниям, смело пряча ее за обшивку потолка, под облицовку стен, за плинтуса, в пустоты перекрытий и втолковывая «неразумному» клиенту, что именно так и нужно поступать.
Запомните! Монтировать скрытую электропроводку в деревянных домах, используя гофрированную трубу ПВХ или стандартный пластиковый короб НЕЛЬЗЯ!
На самом деле, причин несколько. Ниже мы рассмотрим две наиболее типичные ситуации, возникающие при эксплуатации электропроводки в деревянном доме.
Во-первых. В процессе прокладки кабеля электрик может незначительно нарушить изоляцию проводов, причем контрольные электроизмерения повреждений могут и не зафиксировать.
Однако, при подключении всего необходимого электрооборудования электропроводка начинает функционировать в режиме максимальной нагрузки. Естественно, такая эксплуатация, вызывающая усиленный нагрев кабеля или провода, неминуемо ослабляет изоляцию, из-за чего возникает короткое замыкание в электропроводке.
Достаточно тонкие стенки пластиковых труб и ПВХ-коробов из не в силах выдержать замыкание без перегорания, следовательно, замыкание, увы, неизбежно повлечет за собой возгорание.
Во-вторых. Скрытая электропроводка с использованием гофрированной трубы или короба ПВХ, проложенная в пустотах деревянных стен, перекрытий и полов, – объект повышенного внимания со стороны нередких в деревянных домах грызунов, стремящихся «попробовать на зуб» детали ваших коммуникаций.
Для мышей, а тем более, для крыс не составит труда перегрызть достаточно тонкую трубу или короб из ПВХ, оголив жилы проводов, последствием чего является короткое замыкание в скрытой электропроводке.
Ситуация усугубляется тем, что в пустотах стен и перекрытий деревянных домов со временем скапливается огромное количество древесной пыли. Как результат – малейшая искра приводит к возгоранию. Самое страшное, что сразу определить место возгорания и ликвидировать его практически невозможно, поскольку процесс горения, происходящий ЗА стенами и перекрытиями, скрыт от глаз. Поэтому даже залив водой и пеной все вокруг, быстро потушить пожар вы все равно не сможете.
На первый взгляд, если производить прокладку электропроводки в деревянном доме согласно требованиям СНиП, ПЭУ, проблем не возникнет. Однако на деле не все так просто. Прежде всего, потому, что требования ПУЭ в отношении монтажа электропроводки в деревянных строениях чрезвычайно жесткие. Кстати, именно жесткость нормативов чаще всего и вынуждает «доморощенных» электриков их нарушать.
Тем не менее, прокладка пожаробезопасной электропроводки в деревянном доме – мероприятие реально выполнимое, при этом вы можете сами выбрать, какую именно использовать проводку.
Так выглядит правильная скрытая проводка в деревянном доме на этапе монтажа:
Чаще всего, желание установки скрытой проводки возникает у заказчиков не по причине дешевизны, а из-за того, что открытая проводка часто выглядит неприглядно. Так что, во первых, при выборе скрытой проводки, настоятельно не рекомендуется экономить, а во вторых, если уж вопрос цены не так важен, можно рассмотреть вополне привлекательные варианты открытой проводки:
В случае деревянного бревна, плетёный провод, натянутый на гвоздях «под старину» может смотреться очень органично! Оцените хотя бы такой вариант:
База знаний по строительству. Статьи
Почему строить деревянный дом или баню зимой лучше и выгоднее, чем летом. В чем главные преимущества зимнего строительства? Что происходит с деревом при строительстве зимой?
Дом из профилированного и клееного бруса практически одинаковы по технологии строительства.
Отличие заключается в основных характеристиках древесины. В какое время лучше всего строить дом из бруса?
Каркасный дом является достаточно бюджетным, но современным и качественным типом постройки. Главные плюсы каркасно-щитового дома — это конечная стоимость и сроки возведения.
В чем главные особенности строительства дома из оцилиндрованного бревна в нашем климате. Как возводится сруб и какое время лучше подходит для строительства деревянного дома из кругляка.
Профилированный брус — самый популярный строительный материал для домов и бань. Дороже, чем оцилиндрованное бревно, но дешевле, чем клееный брус. Высокие показатели теплопроводности и срока службы.
Самый экономичный тип строительного материала при постройке деревянных домов и бань. Характеристики, преимущества, сравнение и недостатки оцилиндрованного бревна.
Сверхпрочный пиломатериал с усадкой при строительстве дома менее 1%. Новый и технологичный тип бруса, оправданно дорогой и соверменный. Но, как правило, высокие затраты только в начале строительства.
Сосна, лиственница, липа. Оцилиндрованное бревно, профилированный или клееный брус. Какие материалы лучше выбрать и использовать для строительства деревянного дома. Обзор и сравнение.
Стропильная система деревянного дома и бани. Что нужно знать перед монтажом кровли, как правильно установить стропильную систему, одну из самых главных составляющих дома.
Как правильно утеплять современный деревянный дом в нашем климате. Какие важные требования нужно соблюдать при утеплении дома или бани. Как рассчитать толщину утеплителя.
Самые популярные виды кровельных материалов для деревянных (и не только) домов. Практичные и долговечные материалы в обзоре, их характеристики и особенности.
Пароизоляция и гидроизоляция дома. Ветрозащита. Современный и популярный материал с большой областью применения. Защита стен, крыши, пола, потолка деревянного дома.
Внутренняя отделка деревянного дома, коттеджа, бани, летнего дачного домика. Какие материалы для отделки наиболее популярны и практичны.
На что обратить внимание при внутренней отделке дома или бани.
Какие двери и окна устанавливать в деревянный дом (баню). Какие есть интересные особенности монтажа и что нужно знать, чтобы деревянный дом был аутентичным с современными окнами и дверями.
Характеристики и особенности самых популярных материалов для внешней отделки деревянных домов. И вообще, нужно ли отделывать деревянный дом или баню. Как выглядит облицованный деревянный дом.
Пожарная безопасность при монтаже электропроводки в деревянном доме. По статистике больше половины возгораний деревянных домов возникает из-за неисправности электропроводки в доме.
На что обратить внимание при отделке цоколя деревянного дома. Какую функцию выполняет цоколь и почему на его нужно обратить внимание. Какой материал выбран и какие характеристики наиболее важны.
Какие бывают банные печки, как правильно выбрать и установить банную печь. Правила и особенности топки. Как правильно рассчитать необходимый объем для парного помещения и нужен ли вам теплообменник.
Как правильно рассчитать и не ошибиться при расчете количества пиломатериалов, необходимого для строительства деревянного дома или бани.
Особенности устройства канализации в деревянном доме. Как соблюдать требования санитарной и экологической безопасности, на что обратить внимание.
К чему иногда может привести слепое желание сэкономить. Вот для примера дом нашего заказчика, который в итоге пришлось снести. И некоторые рекомендации по строительству.
Что такое спецификация, зачем ее нужно изучать, и на какие моменты обращать внимание. На базе этого перечня услуг и комплектаций, строительные компании предлагают своим клиентам дома и бани.
Многие сомневаются при выборе свайного фундамента. Мы рассказываем о том, что это такое, как он экономит время и деньги без потерь в качественных характеристиках.
Почему гарантия на дома в 10-15 лет — лишь красиво звучащие и заманивающие неподготовленного клиента слова? Ведь самый «острый» срок жизни дома — первые 1,5-2 года.
Что такое северный лес и в чем его популярность? Почему предпочтение при строительстве нужно отдавать только ему? Каковы его преимущества?
Всё, что нужно знать о строительстве из древесины естественной алажности, и для чего нужна техническая сушка? Обо всём этом вы можете узнать из нашей статьи.
В других статьях мы уже рассказывали о таких популярных строительных материалах, как клееный брус и оцилиндрованное бревно, пришло время поговорить и о древесине ручной рубки.
Нас часто просят показать и рассказать в подробностях, как мы строим дома и бани. В конце концов мы не смогли устоять.
По ссылке отчёт о строительстве одной из построенных нами этим летом брусовых бань.
Пружинный узел «сила», или по простому узел силы для сборки сруба, это современный крепёжный элемент, который всё чаще используется вместо традиционных деревянных нагелей. Давайте разберёмся в чём его преимущество перед привычным нагелем.
Баня, как известно всем, это помещение, оборудованное для мытья человека с одновременным действием воды и горячего воздуха (в турецких и римских банях) или пара (в русской и финской бане).
Сегодня в нашей стране наряду с традиционной русской баней можно найти и более экзотичные варианты. В этой статье мы расскажем какие бывают бани. Давайте сравним их между собой и попытаемся понять, куда же все-таки лучше идти париться с друзьями?
Ещё одна статья из раздела «что нужно знать, приступая к строительству дома».
В ней мы коснёмся основных особенностей и нюансов антисептической обработки стен сруба.
Наверняка вам время от времени попадалась реклама недорогих дачных, летних или садовых домиков? Настолько недорогих, что это вызывало некоторое подозрение и чувство возможного подвоха? Давайте разберёмся что же из себя представляют садовые домики и почему на них такая низкая цена.
Электропроводка в деревянном доме: планирование
Сейчас все мы живём в мире синтетических вещей: металлопластиковые окна, ненатуральная кожа, полимерное сукно, генно-модифицированные продукты, искусственный мех, пластиковая посуда, растения-гибриды и прочее. Казалось бы, всё это создано руками человека не просто так, а для упрощения жизни, для удешевления товаров и повышения износостойкости вещей.
В то же время, каждый из нас понимает, что подобные вещества и материалы чужды уму и сердцу, они не воспринимаются человеком так же, как натуральные. Потому нередко и возникает желание уехать подальше от цивилизации, уединиться на даче или в деревне, построить себе уютный домик из дерева и коротать там время, отдыхая душой и телом. Мы решили, что не можем обойти вниманием тех, кто выбрал для себя такой путь и хочет сделать загородное деревянное жильё комфортным и безопасным, а потому данный материал будет целиком посвящён правилам прокладки коммуникаций в постройках из древесины.
Разумеется, первое, что приходит в голову при разговоре о деревянном доме – это его более высокая пожароопасность в сравнении с кирпичным. То есть, вопрос электроснабжения, питания светильников и розеток, принципы монтажа проводки и распределительных щитков приобретают особую значимость для владельцев. Статистика неумолима: около 48% возгораний в подобных строениях происходят именно по вине ошибок в электромонтаже, а оставшиеся 52% распределяются между бытовой невнимательностью, курением в постели, случаями поджога извне и иными событиями.
Планирование работ
В каком бы типе помещений не осуществлялся монтаж кабелей и проводов, на первом месте в общей очереди задач должен стоять детальный план работ. Грубо перечень отдельных заданий можно свести к следующим девяти этапам.
- Составление базового дизайн-проекта и технического проекта. Предварительный расчёт совокупной нагрузки на электросеть каждого помещения и постройки в целом.
- Подбор кабелей для отдельных задач. Подбор электрофурнитуры, необходимого инструмента, мелких расходных материалов.
- Протяжка питающего кабеля к дому, подключение общего вводного рубильника.
- Монтаж электросчётчика и распределительного щита с защитной автоматикой.
- Подготовка поверхностей: промеривание расстояний, разметка, при необходимости – долбление или штробление.
- Прокладка кабелей согласно заготовленным линиям, разводка питающих и замыкающих проводов.
- Монтаж светильников, розеток и выключателей. Сборка распределительных коробок в помещениях.
- Монтаж цепи заземления, реле напряжения и/или УЗО.
- Проверка работоспособности системы.
Предлагаем тщательно рассмотреть каждый из этих этапов, дабы даже не очень опытный мастер прояснил для себя необходимость каждой манипуляции и её сущность.
Проектирование электропроводки следует начинать с детальной зарисовки плана дома. Если постройка состоит из нескольких этажей, каждый из них должен быть отражён на проекте. Когда подобные задачи выполняют профессионалы, они создают полноценные электронные чертежи с верным масштабированием или даже строят трёхмерные модели здания на компьютере. Но если у Вас нет такой возможности, не хватает времени или желания на подобную детализацию, этот этап можно частично упростить. К примеру, делать зарисовки плана этажей от руки на отдельных листах: при этом соблюдение всех масштабов может быть условным, но проставлять на таком плане размеры нужно обязательно. Если этого не сделать, очень легко грубо просчитаться с минимально необходимой длиной проводов и совсем не оставить запаса для выполнения дополнительных работ или устранения ошибок.
Разумеется, план должен включать в себя не только проект разводки и количество точек, но также учитывать принцип их прокладки во всех задействованных плоскостях: по потолку, стенам, иногда – по полу. На рисунках рядом с каждым местом монтажа розетки, выключателя или осветительного прибора должны находиться значения длины провода с монтажным допуском и расчётная нагрузка. В большинстве домов есть всего по нескольку розеток, которые используются условно свободно – для подключения разных видов потребителей. Зачастую каждая точка изначально планируется под тот прибор, который стоит поблизости. Так, для большинства розеток на кухне величина максимальной нагрузки будет заведомо известна – это мощность холодильника, духового шкафа, вытяжки, микроволновки, тостера, мультиварки и пр. кухонной утвари. Все эти электроприборы условно относятся к устройствам стандартной бытовой мощности. В жилых же комнатах чаще всего наибольшую нагрузку на сеть может дать пылесос или масляный обогреватель – зачастую величина каждого из них не превышает 2,5-2,8 кВт.
На этом же этапе необходимо сформировать группы электропитания. Если домик небольшой, всё освещение объединяется в одну группу, а розетки разбиваются на две-три группы. Для коттеджа из нескольких этажей разумнее предусмотреть разводку «одно помещение–одна группа», за исключением кладовок и санузла.
В отдельную группу также следует выносить все особо мощные устройства. В частном доме это может быть водонагревательный котёл, электроплита, индивидуальная отопительная система с комплектом керамических конвекторов и т.д. Питание к таким устройствам следует подводить по отдельному кабелю с сечением больше, чем для остального дома.
Подводя итоги, необходимо внимательно просуммировать мощности – типовую и максимальную. Первая означает стандартную ежедневную нагрузку, когда устройства работают попеременно или в смешанном режиме, а вторая – одновременную эксплуатацию всех потребителей в помещении. Эти данные станут отправной точкой при подборе автоматического выключателя.
Отдельно необходимо предусмотреть освещение во дворе.
Лучше всего, если уличные светильники будут подключены к собственному, изолированному контуру, не связанному с внутридомовым. Это не только повысит безопасность, но и даст возможность обесточить жильё на время отъезда, сохранив наружное освещение, дабы предупредить действия грабителей. В дом с освещённым двором решится залезть далеко не каждый злоумышленник.
Следующий крупный этап посвящён детальному подбору всех элементов будущей системы: кабелей и системы прокладки кабеля, защитных автоматов, УЗО, розеток, выключателей, светильников и пр. Приступая к выбору, разумнее всего найти в интернете государственный стандарт или хотя бы составленную профессионалами таблицу соответствий между диаметром токоведущей жилы и мощностью, которую та способна выдержать.
Среди общих рекомендаций – не проводить экспериментов в ключе «что будет, если…». Лучше пользоваться общепринятыми нормами, марками, приёмами. Так, для деревянного дома монтажники всегда советуют использовать медные кабеля из семейства ВВГнг-LS или марки NYM.
В обоих случаях уровень результирующей безопасности коррелирует с тем, в каких условиях предстоит работать проводке. Если же говорить о поверхностных отличиях, первый тип изделий способен прельстить потребителей более низкой стоимостью, а второй – простотой в монтаже и дополнительным слоем электроизоляции. Хотя алюминий использовать и не запрещено, чаще всего данный подход себя совершенно не оправдывает: необходимо увеличивать сечение жил и внимательно следить, чтобы провод нигде не испытал надлома. Столь хрупкий материал не только менее надёжен в данном контексте, но и банально неудобен при монтаже.
Чтобы корректно подключить розетку, используется трёхжильный кабель – две жилы для питания, одна для заземления. Следует сказать, что по ПУЭ заземление обязательно и для осветительных контуров, но в реальности данным правилом часто пренебрегают. Число электроаварий или возгораний, причиной которых стало отсутствие заземления в контуре питания светильника, в несколько раз меньше статистической погрешности.
Единственное важное отступление касается наружных осветительных приборов. Когда речь идёт о мощных прожекторах для дежурной подсветки двора, электропроводка однозначно должна быть выполнена с использованием трёх жил.
Параллельно с самим подбором проводов, следует определиться и со способом прокладки электрического контура. Например, многие специалисты утверждают, что скрытая проводка в деревянном доме противоречит сущности многих положений ПУЭ, однако есть и те, кто настаивает на возможности помещения кабелей под финальную отделку или обшивку помещений. Важно отметить, что так называемая открытая проводка также имеет два варианта: экранированная и неэкранированная. В первом случае провода погружаются в кабель-каналы, а во втором – остаются полностью видимыми. Хотя экранирование повышает безопасность, при использовании декоративного «плетёного» кабеля интерьер деревянного дома нередко приобретает нужный колорит, а современные пластиковые накладки могут лишь испортить впечатление. Внутреннюю проводку осуществляют в пластиковых трубках или металлорукаве – он служит одновременно защитой от грызунов и механическим буфером, предотвращающим повреждение жилы при сверлении стен в последующем.
Что касается монтажа розеток и выключателей, здесь специалисты также крайне рекомендуют ориентироваться на накладной способ установки. Долбление отверстий в перегородках не сулит ничего хорошего – гораздо безопаснее сделать все узлы при помощи накладной электрофурнитуры. При её выборе, обращать внимание нужно не только на дизайн, но также и на допустимую силу тока. Кроме того, имея проводку с заземлением, необходимо подбирать такие розетки, в которых имеется третий контакт – иначе толку от заземляющего кабеля не будет. В свою очередь, выключатели следует подбирать по функционалу: сколько клавиш Вам необходимо, как часто Вы будете ими пользоваться и пр. Всё это даст ответ на то, хватит ли в конкретной точке одного выключателя с несколькими клавишами или лучше поставить несколько полноценных одноклавишных. Если места достаточно, так и следует поступать. Пару-тройку соседствующих элементов всегда можно разместить в виде единого вертикального или горизонтального блока.
Резюме по подготовительным этапам
Перед началом основных работ, запаситесь достаточным количеством провода, подготовьте клеммники, зажимы, изоленту, термоусадочную трубку нужного диаметра, контактные гильзы, а также шурупы, саморезы и пр.
Не забудьте и о том, какой инструмент Вам понадобится в работе: молоток, набор отвёрток, дрель, пассатижи, «утконосы», тестеры и т.д. Детальнее о подборе необходимого инструмента Вы поможете прочесть в одной из наших недавних статей.
Каждому домашнему мастеру нужно помнить о том, что принципы осуществления электромонтажа в деревянном доме или на даче могут заметно отличаться от более знакомых правил, актуальных для многоквартирного дома. Ввиду того, что здесь имеется гораздо большая пожарная опасность, а ввод питания как минимум в половине случаев является трёхфазным, вероятность возгорания заметно возрастает. Если добавить к этому эксплуатацию мощных и нетипичных электроприборов, постоянно повышенную влажность воздуха и межстенного пространства, а также другой ритм жизни людей, получается совершенно иная картина энергопотребления и износа проводки. Именно от этого необходимо отталкиваться, начиная проектирование в частном деревянном доме.
Изначальное и полноценное планирование электропроводки закладывает фундамент всех электромонтажных работ.
Чем более предусмотрителен будет мастер, тем большего числа досадных ошибок удастся избежать на этапе сборки силовых контуров. Особенно это важно в тех случаях, когда прокладка сети осуществляется открытым способом, без дополнительной отделки интерьеров.
Нетрудно заметить, что в данной статье мы не успели охватить все перечисленные этапы, а это означает, что продолжение материала будет изложено в наших следующих публикациях.
светодиод автоматические выключатели кабель и провод электромонтаж распределительные коробки освещение в доме
Электропроводка в деревянном доме своими руками
Согласитесь, частный загородный дом целиком из дерева – это, конечно, круто и красиво. Деревянная конструкция имеет множество преимуществ. Он теплый и прочный, с идеальным уровнем влажности, а по экологическому балансу ни один строительный материал даже не сравнится с натуральной древесиной. Но при всех достоинствах у такого дома есть один существенный недостаток, пожарные называют такие конструкции «горючим материалом».
А так как электричество часто становится причиной пожаров, то самой актуальной проблемой была, есть и будет электропроводка в деревянном доме. По статистике пожарных организаций, на него приходится половина всех пожаров в зданиях, построенных из деревянного бруса.
Содержание
- Основные требования для проводки
- Основные этапы
- Проект
- Вход в дом
- Поставка кабеля в земле
- Ритрода воздушного кабеля
- Дистригенционная доска
- Открыть внутреннюю массу 9008
- Металлические трубы
- Под штукатурку
Основные требования к электропроводке
Монтаж электропроводки в деревянном доме предъявляет особые требования.
В связи с тем, что деревянные конструкции относятся к пожароопасным, условия прокладки силовых кабелей и проводов совершенно иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «нуля» или менять розетки с выключателями, то вся электрика в деревянном доме своими руками будет на ваше усмотрение.
Желательно, чтобы весь объем работ (от подвода электричества в дом и до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже немало хакеров, то каждому владельцу частного деревянного домостроения будет полезно знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить качество работа выполнена позже.
- Бытовая электропроводка в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень дымовыделения. Такой кабель легко отличить по маркировке; его аббревиатура должна содержать буквы «нг» (негорючий). Его внешняя оболочка изготовлена из негорючего поливинилхлорида; такое качество достигается за счет использования при изготовлении специальных пластиковых компаундов.
- Электропроводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения людей и домашних животных электрическим током.
- Запрещается прокладка электропроводки в деревянном доме вблизи отапливаемых поверхностей (дымоходов, печей, каминов).
- Необходимо полностью исключить возможность воспламенения кабеля и переноса огня на деревянные поверхности в случае короткого замыкания.
- Монтаж скрытой электропроводки в деревянном доме производится только на несгораемых конструкциях.
- Прокладываемые кабели и провода, а также устанавливаемые коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас по общей потребляемой мощности.
- Не допускать нагрева проводников и электрических соединительных узлов.
Важно помнить! Не стоит улучшать дизайн интерьера деревянного домостроения за счет снижения уровня безопасности. Попытка решить эстетические проблемы может привести к катастрофическим последствиям.
Основные этапы
Поэтапно весь процесс монтажа электропроводки в деревянном доме можно разделить на несколько основных этапов:
- Расчет общей мощности, которая потребуется для всех потребителей электроэнергии (бытовые электроприборы, электроинструмент, осветительная сеть).
- Перед тем, как сделать электропроводку в деревянном доме, в обязательном порядке составляется схематический проект.
нажмите, чтобы увеличить
- На основании схемы и расчетных данных по нагрузке производится выбор и закупка материалов (проводов, кабелей, коммутационных аппаратов, элементов защиты).
- Выполнение ввода от магистральной линии электропередач в дом.
- Установка и сборка распределительного щита.
- Монтаж внутренней электропроводки (в деревянном доме используются варианты скрытой и открытой прокладки проводников).
- Монтаж коммутационного оборудования и элементов освещения (розетки, распределительные коробки, выключатели, люстры, светильники, бра).
- Установка защитного заземления и УЗО.
- Лабораторные испытания, проверка работы бытовой электросети и выдача соответствующей документации.
Проект
Электропроводка в деревянном доме своими руками начинается с составления проекта.
По сути, это должен быть план дома, на котором указаны все элементы освещения, расположение розеток и выключателей, а также бытовых электроприборов, требующих отдельной линии (кондиционер, варочная панель, духовка, водонагреватель) .
На чертеже желательно указывать максимальную мощность электроприборов.
Осветительная нагрузка подключается отдельной линией к отдельному автомату (если дом очень большой, их может быть несколько — на каждую комнату или на каждый этаж).
Необходимо предусмотреть отдельный автомат для освещения двора.
нажмите, чтобы увеличить
Розетки в разных комнатах также питаются от отдельных линий. Если дом небольшой и комнат мало, все розетки можно подключить от одного автомата. Исключение составляет кухня, на ней так много мощной бытовой техники, что отдельная линия просто необходима.
Итак, вы разделили всю бытовую электрическую сеть вашего дома на группы, теперь рассчитайте максимальную нагрузку для каждой из них. Для этого суммируются мощности всех электроприборов, которые могут быть включены одновременно. На основании полученных цифр подбирается мощность входных и выходных автоматов.
Ввод в дом
Участок ввода от главной линии электропередач до распределительного щита считается наиболее ответственным. Есть два способа правильно провести электричество в свой дом.
Прокладка кабеля в земле
Это более надежный способ, так как проводник полностью скрыт и не подвергается никаким внешним воздействиям.
Кроме того, в случае короткого замыкания и возгорания исключена возможность травмирования людей или имущества. Благодаря такой высокой пожаробезопасности подземный ввод особенно рекомендуется для деревянного домостроения. Кроме того, это совершенно не портит внешний вид сайта.
При этом потребуются немалые затраты. Необходимо будет выкопать траншею глубиной не менее 0,8 м. Если проход в дом осуществляется через фундамент, потребуется толстостенная металлическая втулка. А сам кабель желательно защитить от химического воздействия почвы, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто укладывают в траншею, а предварительно протягивают в металлическую трубу или гофру.
Подземный способ целесообразно использовать на этапе, когда новый дом только строится, чтобы можно было заранее подумать о проходе всех коммуникаций.
Прокладка воздушных кабелей
Если здание уже возведено, то более дешевым, удобным и простым вариантом будет воздушная линия.
Отвод выполняется от ближайшей опоры магистральной ЛЭП.
Запомни главное! Ни вы, ни ваши знакомые, даже с высшим электротехническим образованием, не имеете права взбираться на эту опору для выполнения подключений. Эту работу выполняют электрики из числа сотрудников энергоснабжающей организации, обслуживающей данную ЛЭП (имеют на это специальное разрешение).
В качестве ввода рекомендуется использовать СИП (СИП).
Его изоляционный слой изготовлен из материала, стойкого к экстремальным температурам, солнечному свету и осадкам. Под слоем изоляции СИП имеет не только токопроводящие жилы, но и стальной трос, который обеспечит хорошую натяжку. В случае использования другого троса, его нужно будет закрепить хомутами на дополнительном несущем тросе, также натянутом между опорой и домом.
Еще один важный нюанс. Если пролет более 20 м, то необходимо установить дополнительную опору, иначе будет большой провес, что увеличивает механическую нагрузку на провод.
Воздухозаборник вводится в дом через просверленное в стене отверстие, в которое вставляется кусок металлической трубы. Очень важно, чтобы на пути прохождения проволоки не было высоких кустарников и деревьев, хозяйственных построек.
Распределительный щит
Сейчас Энергонадзор требует установки двух распределительных щитов в частных загородных домах. Один из них должен располагаться снаружи дома, в нем монтируется счетчик электроэнергии. Это сделано для того, чтобы в любой момент мог прийти контролер и проверить показания счетчика.
Второй щит находится внутри дома, он соединен с внешним электрическим кабелем. В нем разместятся автоматы ввода и вывода, устройства защитного отключения.

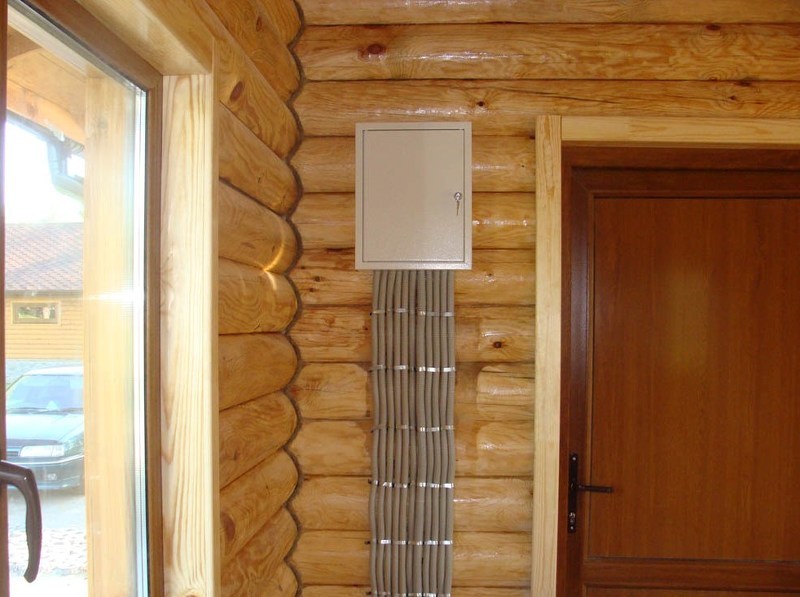

В деревянных зданиях следует устанавливать навесные распределительные щиты, которые должны быть защищены от влаги и пыли. Всегда должен быть свободный доступ к заслонке.
Открытая внутренняя проводка
Открытая электропроводка в деревянном доме (ее еще называют наружной) может быть выполнена тремя способами.
Трубы электротехнические гофрированные
Теперь купить гофрированные гибкие трубы не проблема. Материал их изготовления – специальный пластик, не поддерживающий горение. В них необходимо проложить кабель, причем в одной трубе можно разместить два, а при необходимости и больше проводников.
Открытая электропроводка в деревянном доме быстро и просто делается своими руками, но имеет существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят вашему помещению эстетики. А с учетом того, какие сейчас нагрузки, и сколько в доме разных бытовых электроприборов, таких рядов может быть от пяти и более.
Кроме того, когда вы уже протянули кабель в гофротрубу, его ровно уложить практически не получится, он не будет натянут как струна, все равно в нескольких местах появятся провисы. Такие кривые тоже выглядят не очень красиво.
Еще одним недостатком является то, что гофрированная труба отлично собирает на своей поверхности пыль, убрать которую можно только пылесосом, но делать это удобно не везде.
Электрокоробка
Такие электрокоробки еще по-другому называют кабель-каналами. Наиболее распространены ящики из пластика, который не поддерживает горение и при плавлении не выделяет вредных веществ. Они доступны по цене, имеют разные цвета и бывают одной или нескольких секций (в таких секциях можно прокладывать сразу несколько кабелей, которые идут в одном направлении).
Еще одним преимуществом коробок является то, что с их помощью электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не потребуются специальные инструменты, приспособления, опыт или навыки. Электрические коробки можно приклеить к поверхности стены (чаще всего для этого используют жидкие гвозди) или просверлить и закрепить саморезами. После этого жилы укладываются в кабель-каналы и закрываются сверху защелкивающейся крышкой.
Но и недостатков у электрошкафов хватает. Самое главное, что деревянный дом со временем неизбежно даст усадку.
Это приведет к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы треснут.
Чтобы аккуратно выполнить монтаж коробов, потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит вашу комнату, вид все равно получается какой-то скучный, похожий на офисный.
Открытый кабель
Открытая проводка в деревянном доме, выполненная незащищенным кабелем непосредственно по поверхностям стен, считается оптимальным вариантом. Но такой внешний вид оказывается совсем унылым, потому что под трос необходимо монтировать металлическую или асбестовую прокладку.
Выполнить все требования безопасности и при этом сделать помещение оригинальным можно с помощью набирающей популярность в последнее время проводки в стиле ретро. На фарфоровые изоляторы укладывается специальный кабель, получается красиво, особенно если дизайн вашего интерьера соответствует стилю ретро.
Скрытая внутренняя электропроводка
Вообще скрытая электропроводка в деревянном доме не рекомендуется, но при соблюдении всех требований и норм пожарной безопасности, то такой способ вполне приемлем.
Стоит сразу отметить, что это будет стоить дороже в плане материальных затрат. Но если вы не испытываете финансовых трудностей, вы можете воспользоваться одним из двух вариантов скрытой проводки.
Металлические трубы
Основное преимущество металлических труб в том, что в случае возгорания кабеля они надежно защищают деревянные поверхности и конструкции от возгорания.
Прокладываются в скрытых полостях и пустотах за обшивкой стен и потолка. Либо в стеновых поверхностях сверлятся углубления в виде каналов, в которые затем укладываются трубы. А уже внутри них кабель или провод.
Целесообразно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А чтобы не повредить изоляционный слой кабеля при протягивании его об острые края металлической трубы, необходимо использовать специальные заглушки из пластика, либо хорошо зачищать и шлифовать места среза.
Медные трубы считаются наиболее технологичными; они хорошо гнутся без специальных инструментов.
Особенно это актуально, если скрытая проводка в деревянном доме имеет сложную разветвленную цепь. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена возрастает в разы, медные трубы далеко не дешевы. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать потери от пожара.
Под штукатурку
Есть еще один способ скрытой проводки — под штукатурку. Сейчас его используют все меньше и меньше. Технология кропотливая — надо брус крест-накрест переплести дранкой (это такие деревянные рейки толщиной 3-5 мм), а сверху накинуть слой глиняной штукатурки толщиной не менее 10 см. .Затем кабели укладываются в гофрированные трубы и сверху еще слой штукатурки, чтобы скрыть проводку… Лет 30-50 назад этот способ был популярен, вряд ли сейчас владельцы деревянных домов из красивого бруса захотят набрасывать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.
Запомни главное! Монтаж скрытой проводки в деревянных домах через пустоты и перекрытия в гофрированных трубах или пластиковых коробах запрещен.
Для этого есть две веские причины:
- При монтаже изоляционный слой жил может быть незначительно поврежден.
- Грызуны могут повредить гофротрубу вместе с изоляцией кабеля (поверьте, мышам не составит труда прогрызть материал ПВХ).
Оба этих случая приведут к оголению проводников. А когда вы начнете эксплуатировать проводку на полную мощность, в местах повреждения изоляции кабель начнет перегреваться, что приведет к короткому замыканию и возгоранию.
Выбор коммутационных устройств
При выборе коммутационных аппаратов для деревянной конструкции первым критерием должна быть их пожаробезопасность. Возможно, это получится дорого и не совсем впишется в ваш дизайн, но подумайте еще раз о последствиях, которые могут случиться при малейшей искре в розетке, когда вокруг всего одно дерево.
Необходимо исключить искрообразование в коммутационных аппаратах, поэтому покупайте качественную продукцию проверенных фирм.
В деревянных домах нежелательно ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешев, не горит, но очень хрупок.
При включении и выключении коммутационное устройство периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. В этом случае фарфор покрывается трещинами и в определенный момент может лопнуть. За счет этого рабочая часть становится подвижной, что влечет за собой ухудшение контакта, образование искр и даже дуги.
Поэтому покупайте розетки и выключатели, рабочая часть которых закреплена на термостойком пластике, устойчива к динамическим воздействиям и не деформируется со временем. Старайтесь не покупать подделку из дешевого пластика, который начинает плавиться в случае аварийного нагрева розетки. Качественный термостойкий пластик легко выдерживает температуру до 130 градусов.
Защитное заземление
Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно выполнить своими руками. Ниже приведена пошаговая инструкция по установке заземления:
- Выкопать яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
- По углам треугольника вбить в землю металлические штыри или уголки длиной не менее 3 м.
- Сварить эти штифты с уголками длиной 1 м при помощи сварки.
- Просверлите отверстие в одном из углов и с помощью болтового соединения закрепите провод заземления.
- Введите этот проводник в распределительный щит и подключите к шине заземления. Затем вы подключите все заземляющие проводники к одной и той же шине.
В условиях эксплуатации такое заземление требуется большинству бытовых электроприборов, корпус которых выполнен из металла.
Тестовая работа
Электропроводка в доме своими руками обязательно требует проведения комплекса контрольно-измерительных работ. Вам нужно будет вызвать специалистов, и они сделают все необходимые замеры и анализы:
- измерить сопротивление изоляции;
- загрузить машины;
- измерить сопротивление заземляющего проводника;
- проверить петлю «фаза-ноль»;
- выполнить проверку УЗО.
После завершения всех испытаний должны выдать протокол, в котором указаны значения всех измерений и вердикт о том, что проводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится представителям энергоснабжающей организации, когда они придут пломбировать электросчетчик.
Наглядно о нюансах электропроводки в деревянном доме в видео:
Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электротехнике, не полагайтесь только на свои знания и силы. В некоторых моментах профессиональная консультация просто необходима.
Архитектурно-строительная компания «Деревянные дома ArchiLine – Дома для здоровья» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и бань из оцилиндрованного бревна, бруса и клееного бруса. ООО «АрхиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании изготовили и построили сотни деревянных домов в разных странах — Австралии, Белоруссии, Германии, Грузия, Испания, Казахстан, Кыргызстан, Ливан, Нидерланды, ОАЭ, Польша, Россия, Франция. еще Деревянный дом выдерживает землетрясение силой до 8,5 баллов Деревянные дома из бруса можно заказать на нашем сайте или напрямую в офисе «Архилайн» Телефон: +375-296-20-05-67 (Viber-WhatsApp -Telegram) Желание человека, проживающего в сейсмоопасном регионе, иметь сейсмостойкий дом, который… подробнее Энергоэффективный, утепленный деревянный дом из клееного бруса «Теплая Бельгия», 116 м2 Энергоэффективный деревянный дом из клееного бруса постройки Бельгия, соответствует действующим европейским стандартам энергоэффективности — за счет дополнительного утепления стены, с помощью каменной ваты «Rockwool» толщиной 100 мм. больше Строительство деревянного здания из клееного бруса в Дубае, ОАЭ Здание инновационного центра из клееного бруса производства Archiline расположено в научно-исследовательском парке Шарджи, что станет площадкой для развития высоких технологии в ОАЭ. Будут разработаны инновации в области … подробнее Навес деревянный на дом, дачу, машину Навес из дерева возле дома украсит дом, двор, дачу, защитит автомобиль, дополнит пейзаж своим безупречным видом. Компания «Архилайн» производит и устанавливает деревянные навесы по нашим проектам или … больше Дом деревянный «Мираж» из профилированного клееного бруса 99м2
1 Дом из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. больше Деревянный дом «Белый дом» В деревянном доме из клееного бруса из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом хорош для большой семьи для круглогодичного проживания. … еще Деревянный дом, проект «IT House», 250 кв.м Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной гостиной и кухни-гостиной. Такой дом хорош для тех, кто любит принимать гостей и проводить деловые встречи дома. … еще Дом из бруса с печкой и отоплением тепловым насосом, теплыми полами и цоколем, «Маяк» 144 м² в Беларуси Деревянный дом из клееного бруса с печным отоплением и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухню-гостиную 50 м2 и 2 санузла по 4,8 м2. больше Деревянный дом в канадском стиле с террасой — проект «Эндрю» 214 кв.м Деревянные дома в канадском стиле от компании Archiline! Основные черты канадского стиля в домах из бревна: сохранение естественного вида бревна как центрального конструктивного элемента деревянного дома; использование бревен … больше Сауна с бассейном и террасой «Посейдон» 65 м², из клееного бруса Сауна из клееного бруса с бассейном и терраса «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнатой отдыха, где будет комфортно большой, веселой компании. еще Деревянный дом из клееного бруса «Евродом»Деревянный дом из клееного бруса с террасой «Евродом» – домик для всех год жизни для небольшой семьи. Есть все самое главное: 2 спальни, санузел и просторная кухня-гостиная. … еще Скандинавский деревянный дом «Утро» — проект года 2020общая площадь дома 110 м² Скандинавский деревянный дом из клееного бруса «Утро Дины» – большой дом с просторная гостиная, отдельная кухня, две спальни и совмещенная ванна и душ. . Это идеальное решение для тех, кто не любит маленькие замкнутые пространства. ЧАСТО … еще Черный деревянный дом — деревянное шале, отопление тепловым насосом, проект «Черный лес» 164 м² «Черный лес» — стоимость Система отопления «тепловой насос» ниже, чем стоимость прокладки газа на дальние расстояния. подробнее Дом из профилированного клееного бруса «Стелс 2»120 м2 Владельцы небольших загородных участков часто не знают, какой дом они хотят построить. Хочется, чтобы он был вместительным, но при этом не занимал много места, оснащен необходимым оборудованием, но в то же время экологически… больше Строительство деревянного дома в Германиипроект «Баден-Вюртемберг» 147 кв.м Деревянный дом «Баден-Вюртемберг» построен нашей компанией в Германии в 2019 году. больше Деревянный дом с плоской крышей из клееного бруса, проект 182 м² Деревянный дом «Надежда» — это современный дом с плоской крышей, который может вписаться в любой район: будь то частный сектор города или участок возле открытый резервуар. В этом коттедже с легкостью разместится семья из 4-6 человек. … еще Дачный дом с баней из профилированного клееного бруса 80 м2 проект «Дунай» Компактный загородный дом с баней. Его можно легко использовать как загородный дом или сауну. В доме есть комната отдыха или гостиная, небольшая зона кухни, сауна, санузлы. Общая площадь этого дома составляет 80 м2. еще Планы деревянного дома: Польский деревянный дом «Солнце» 164 м² Большой деревянный дом вмещает в себя три студии, три спальни площадью от девятнадцати до двадцати девяти квадратных метров. Он был построен в Польше на территории гольф-клуба «Kalinowe Pola» ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О НАШЕЙ КОМПАНИИ И ОПЛАТАХ Это … больше Архитектурно-художественное решение деревянного дома «Богема» Общая площадь дома 129,5 м², из них 109,7 м² жилая площадь. Для строительства этого дома потребуется 78 кубометров стенового материала, что не так уж и много, учитывая ширину, длину и высоту дома. больше Одноэтажный дом с плоской крышей «Италия» Спасибо мастерству высококвалифицированных специалистов, работающих в компании, результат работы всегда неизменен: все возводимые объекты отличаются функциональностью и эстетикой, а ясность концепции сочетается с высоким … больше Деревянный дом из клееного бруса «Олави»общая площадь 221 м² Проект представляет собой двухэтажный деревянный дом из клееного бруса с шестью комнатами и террасой. Оригинальность этого проекта покорит ваше сердце, вы будете мечтать о нем на своем участке. Профессиональная работа наших дизайнеров. больше Деревянный дом «Пуэрто-Рико»Клееный брус 1 1 Конструкция любого дома начинается с идеи и желания. Компания ArchiLine Log Houses готова спроектировать дом любой сложности, учитывая все пожелания клиента. На этапе проектирования учитываются все особенности деревянного дома… больше Деревянный дом в стиле шале «Анна»общая площадь 141 м² Шале, также называемое швейцарским шале, представляет собой дом из дерева, с тяжелой, пологой крышей и широкими, хорошо поддерживаемыми карнизами, расположенными под прямым углом к передней части дома. С годами термин «шале» изменился и стал применяться в основном к отпуску . больше Дом деревянный из профилированного клееного бруса «Счастье» 175 м2 1 Просторный дом из профилированного клееного бруса построен в традиционном стиле, но в то же время сочетает в себе все современные технологии для комфортного проживания. Профилированный клееный брус не требует усадки, что является постоянным преимуществом, так как… больше Дом деревянный из клееного бруса «Украина», площадь 48 м², толщина стены 16 см Деревянный дом из клееного бруса «Украина» Соберите дом своей мечты своими руками — комплект дома «Украина» для самостоятельной сборки. Достигните своей цели, сэкономьте деньги, постройте деревянный дом из клееного бруса по цене малолитражки! Дом . |
