Диаметр гофры для кабеля таблица: Таблицы соответствия размеров кабеля и гофро-трубы, трубы жесткой, металлорукава. Новости

Содержание

Таблицы соответствия диаметра кабеля и гофротрубы, металлорукава, и трубы жесткой

Таблицы соответствия диаметра кабеля и гофротрубы, металлорукава, и трубы жесткой


Наши таблицы соответствия диаметра кабеля и гофротрубы, металлорукава, и трубы жесткой помогут вам правильно подобрать гофротрубу для самых распространенных видов кабелей.



Таблица соответствия размеров кабеля ВВГ и гофротрубы, трубы жесткой, металлорукава.
Наименование кабеляТруба жесткаяМеталлорукавГофрированная труба
Кабель ВВГ 2х1. 5
Труба жесткая 20		 Металлорукав 15 Гофротруба ПВХ 20
Кабель ВВГ 2х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 2х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 2х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 2х10 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 3х1.5 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 20
Кабель BBГ 3х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 3х4 Труба жесткая 25
Металлорукав 25		 Гофротруба ПВХ 32
Кабель ВВГ 3х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 3х10 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель ВВГ 4х1. 5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 4х2.5 Труба жесткая 25 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 4х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 4х6 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 4х10 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель ВВГ 4х16 Труба жесткая 40 Металлорукав 38 Гофротруба ПВХ 50
Кабель ВВГ 4х25 Труба жесткая 50 Металлорукав 50
Кабель ВВГ 4х35 Труба жесткая 63 Металлорукав 50
Кабель ВВГ 4х50 Труба жесткая 63 Металлорукав 63
Кабель ВВГ 5х1. 5 Труба жесткая 25 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 5х2.5 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 5х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 5х6 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель ВВГ 5х10 Труба жесткая 40 Металлорукав 38 Гофротруба ПВХ 50
Кабель ВВГ 5х16 Труба жесткая 50 Металлорукав 50 Гофротруба ПВХ 50
Кабель ВВГ 5х25 Труба жесткая 50 Металлорукав 50
Кабель ВВГ 5х35 Труба жесткая 63 Металлорукав 63
Кабель ВВГ 5х50 Труба жесткая 63 Металлорукав 80



Таблица соответствия размеров кабеля АВВГ и гофротрубы, трубы жесткой, металлорукава.
Наименование кабеляТруба жесткаяМеталлорукавГофрированная труба
Кабель АВВГ 2х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 2х4 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 2х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 2х10 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 2х16 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 3х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 3х4 Труба жесткая 25 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 3х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 3х10 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 3х16 Труба жесткая 40 Металлорукав 38 Гофротруба ПВХ 50
Кабель АВВГ 3х4+1х2.
5		 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 3х6+1х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 3х10+1х6 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 3х16+1х10 Труба жесткая 40 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 3х25+1х16 Труба жесткая 50 Металлорукав 38 Гофротруба ПВХ 50
Кабель АВВГ 3х35+1х16 Труба жесткая 50 Металлорукав 50
Кабель АВВГ 3х50+1х25 Труба жесткая 63 Металлорукав 50
Кабель АВВГ 3х70+1х35
Труба жесткая 63		 Металлорукав 63
Кабель АВВГ 3х95+1х50   Металлорукав 63
Кабель АВВГ 3х120+1х70   Металлорукав 80
Кабель АВВГ 4х2. 5 Труба жесткая 25 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 4х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 4х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 4х10 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 4х16 Труба жесткая 40 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 4х25 Труба жесткая 40 Металлорукав 38 Гофротруба ПВХ 50
Кабель АВВГ 4х35 Труба жесткая 50 Металлорукав 50
Кабель АВВГ 4х50 Труба жесткая 63 Металлорукав 63
Кабель АВВГ 4х70 Труба жесткая 63 Металлорукав 63
Кабель АВВГ 4х95   Металлорукав 80
Кабель АВВГ 4х120   Металлорукав 80



Таблица соответствия размеров провода ПВС и гофротрубы, трубы жесткой, металлорукава.
Наименование кабеляТруба жесткаяМеталлорукавГофрированная труба
Провод ПВС 2х0.5 Труба жесткая 16 Металлорукав 10 Гофротруба ПВХ 16
Провод ПВС 2х0.75 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 16
Провод ПВС 2х1 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ПВС 2х1.5 Труба жесткая 16 Металлорукав 15 Гофротруба ПВХ 20
Провод ПВС 2х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Провод ПВС 2х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 2х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 3х0. 5 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 16
Провод ПВС 3х0.75 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ПВС 3х1 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ПВС 3х1.5 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 20
Провод ПВС 3х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Провод ПВС 3х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 3х6 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 4х0.5 Труба жесткая 16 Металлорукав 10 Гофротруба ПВХ 16
Провод ПВС 4х0. 75 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 16
Провод ПВС 4х1 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ПВС 4х1.5 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 20
Провод ПВС 4х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Провод ПВС 4х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 4х6 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 5х0.5 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 16
Провод ПВС 5х0.75 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ПВС 5х1 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ПВС 5х1. 5 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 20
Провод ПВС 5х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Провод ПВС 5х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 5х6 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32



Таблица соответствия размеров провода ШВВП и гофротрубы, трубы жесткой, металлорукава.
Наименование кабеляТруба жесткаяМеталлорукавГофрированная труба
Провод ШВВП 2х0.5 Труба жесткая 16 Металлорукав 10 Гофротруба ПВХ 16
Провод ШВВП 2х0. 75 Труба жесткая 16 Металлорукав 10 Гофротруба ПВХ 16
Провод ШВВП 2х1 Труба жесткая 16 Металлорукав 10 Гофротруба ПВХ 16
Провод ШВВП 2х1.5 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ШВВП 2х2.5 Труба жесткая 16 Металлорукав 15 Гофротруба ПВХ 20
Провод ШВВП 2х4 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 25
Провод ШВВП 2х6 Труба жесткая 25 Металлорукав 18 Гофротруба ПВХ 25
Провод ШВВП 3х0.5 Труба жесткая 16 Металлорукав 10 Гофротруба ПВХ 16
Провод ШВВП 3х0. 75 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 16
Провод ШВВП 3х1 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ШВВП 3х1.5 Труба жесткая 16 Металлорукав 15 Гофротруба ПВХ 20
Провод ШВВП 3х2.5 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 25
Провод ШВВП 3х4 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Провод ШВВП 3х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32



На видео представлены замеры сечения жилы и сопротивления изоляции Кабеля ВВГнг-П 3х2,5

Который продается в наших интернет-магазинах:

1) Для физических лиц – это https://cable-ok. com.ua/kabel-vvg-p-ng-3kh35-gal-kat/


2) Для юридических лиц – это https://ptk-veles.in.ua/kabel-provd/?filter=1&1035%5B%5D=%D0%92%D0%92%D0%93-%D0%9F+%D0%BD%D0%B3







Новости Все новости

Велес против фальсификации на рынке кабельной продукции



Открытие интернет-магазина «ВЕЛЕС» на существующей базе ТОВ «ПТК ВEЛЕС»

Статьи Все статьи

Таблица максимальной намотки кабеля на барабан

При покупке кабеля с барабаном важно знать какой метраж вмещает тот или иной барабан, чтоб подобрать барабан оптимальных размеров. Предлагаем воспользоваться нашей таблицей …

Особенности установки электропроводки в деревянном доме

Как правило, в деревянных зданиях устанавливают однофазную проводку. Для того чтобы в дальнейшем избежать неблагоприятных последствий необходимо проводить грамотный монтаж. …

Как грамотно выбрать профессионального электрика

Строительство дома или ремонтные работы помещения требуют определенных затрат на качественный материал и профессиональных строителей. Чтобы новый интерьер не разочаровал после окончания ремонта необходимо найти опытных специалистов …

Таблица соответствия размеров кабеля и металлорукава, труб гофрированных / жестких

График работы: пн-чт 09:00 — 18:00, пт 9.00 — 17:00

 Адрес офиса — Беларусь, Минск, ул.Хмаринская, д.7, пом.2
Адрес склада — Беларусь, Минск, ул.Хмаринская, д.5


 +375 (29) 666-38-16


01:43:16:1

Главная

Статьи

Таблица соответствия размеров кабеля и металлорукава, труб гофрированных / жестких

Таблица соответствия кабеля

Таблица соответствия размеров кабеля ВВГ и гофротрубы, трубы жесткой, металлорукава

Таблица соответствия размеров кабеля АВВГ и гофротрубы, трубы жесткой, металлорукава

Таблица соответствия размеров провода ПВС и гофротрубы, трубы жесткой, металлорукава

Виды и размеры гофры для кабеля

Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы.

Назначение гофры

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.


Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

  1. Диаметру.
  2. Толщине стенок.
  3. Используемым материалам.
  4. Цвету.
  5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

ПВХ – это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.

    Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.

      Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

        Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

        По количеству слоёв различают:

        • Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
        • Двухслойные. Пример – труба ПНД с двойной стенкой.

        По устойчивости к нагрузкам:

        • Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
        • Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
        • Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
        • Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

        Ещё один фактор – это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

        • Белый – освещение и интернет.
        • Серая или черная – розетки, цепи общего назначения.
        • Зелёный – информационные кабели и телефония.
        • Красная – для наружного применения.


        На практике такое разделение встречается не часто.

        Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.


        Наружный диаметр   Внутренний диаметр
        16 10.7
        20 14.1
        25 18.3
        32 24.5
        40 31.5
        50 39.6

        Размерный ряд металлорукавов:

        Наружный диаметр   Внутренний диаметр
        9. 8 5.1
        11.0 7.7
        13.5 9.7
        15.6 11.7
        19.0 14.7
        22.0 18.0
        38.0 31.5
        45.0 37.5
        58.0 49.5
        71.5 62.5
        87.5 78.0

        Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

        Какую выбрать гофру

        Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

        ПВХ подходит для:

        • Прокладки наружной проводки в деревянном доме.
        • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
        • Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
        • Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
        • Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

        ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

        Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

        Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

        1. Определить внутренний диаметр гофры.
        2. Определить внешний диаметр кабеля.

        Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

        Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

        1. По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
        2. Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2. 2)/4=1231 кв. мм.

          При этом можно заполнить лишь 35% площади:

          1231*0.35=430 кв.мм

          Тогда количество проводов в одной гофре равно:

          430/65=6.61

          Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

          Возврат к списку


          Гофра для кабеля: размеры, виды, советы по выбору

          Электромонтаж имеет массу тонкостей. Ведь монтажник должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофрированных труб.

          • Гофровое назначение
          • Типы и виды гофрированных труб
          • Как выбрать гофру

          Гофра назначения

          Гофра для электропроводки в общем случае представляет собой трубу с ребрами. Он нужен для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Гофра также выступает в роли дополнительного теплоизоляционного слоя, хоть и слабого, но это не основная его функция. Он также защищает электропроводку от возгорания. Это свойство обеспечивается за счет использования соответствующих материалов, которые при повышении температуры или воспламенении кабеля начинают плавиться и выделять вещества, препятствующие горению.

          Для соединения нескольких отрезков гофротрубы, укладки кабеля в ней под прямым углом и отведения от линии используются соответствующие муфты, повороты и тройники. Если монтаж проведен правильно, а на концах надеты заглушки с прорезью, то линия дополнительно защищена от влаги.

          Типы и виды гофрированных труб

          Гофра для кабеля различают по следующим параметрам:

          1. Диаметр.
          2. Толщина стен.
          3. Используемые материалы.
          4. Цвет.
          5. Устойчивость к стрессу.

          Гибкость гофры и ее устойчивость зависят от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависят условия, в которых он может использоваться.

          Классификация по материалу и его основным характеристикам:

          1. Наиболее распространен ПВХ. Негорючая и относительно дешевая гофра для электропроводки. При воздействии УФ-излучения разрушается, что накладывает ограничения на уличное использование.
          2. Полиэтилен и полипропилен (PPR). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируется в диапазоне температур от -40 до +45 градусов Цельсия. Устойчив к ультрафиолетовым лучам, кислотам, маслам и растворителям. Их различают по цветам: черный и двухслойный красный — полиэтилен, а синий — полипропилен.
          3. Металлическая гофра. Ее еще называют металлорукавом. Они обеспечивают хорошую защиту кабеля от механических повреждений. Устойчив к активным веществам и маслам.

          Интересно! Маркировка металлорукавов расшифровывается следующим образом: РЗ-Ц, РЗ-ЦХ, РЗ-ТСА — из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х — из стальной луженой ленты; РЗ-ЦП — с поливинилхлоридной изоляцией, для герметизации.

          По количеству слоев различают:

          • Однослойные. Рукава ПВХ чаще всего состоят всего из одного слоя, при этом его толщина может быть разной.
          • Двухслойный. Примером может служить труба из полиэтилена высокой плотности с двойными стенками.

          Стойкость к нагрузкам:

          • Легкие (до 320 Н/5 см2) — стенки тонкие и гибкие. Устанавливаются на подвесные потолки и в гипсокартонные конструкции.
          • Средние (до 750 Н/5 см2) — влезают в штробы.
          • Тяжелые (выдерживают до 1250 Н/5 см2) — самые жесткие, укладываются в бетонные стяжки.
          • Сверхтяжелые усиленные (до 4000 Н/5 см2 и выше). Их прокладывают под землей или подвешивают на опорах при наружной установке.

          Еще одним фактором является разнообразие гофра по цвету. Обычно это не фиксированные, а обычно серые и белые гофры ПВХ, красный, черный и синий полиэтилен. Есть и цветные модели, это зависит от того, какой краситель добавлен в массу на заводе. Вы можете использовать определенные цвета для каждого типа линии:

          • Белый — освещение и Интернет.
          • Серый или черный — розетки, цепи общего назначения.
          • Зеленый — кабели для передачи данных и телефонии.
          • Красный — для наружного применения.

          На практике такое разделение не применяется.

          Толщина стенки гофра находится в пределах 5-15 мм. Внешний диаметр гофры ПВХ находится в пределах 16-50 мм. Ниже представлена ​​подробная таблица, в которой указан диапазон размеров гофры для кабеля.

          Внешний диаметр Внутренний диаметр
          16 10,7
          20 14,1
          25 18,3
          32 24,5
          40 31,5
          50 39,6

          Диапазон размеров металлорукава:

          Внешний диаметр Внутренний диаметр
          9,8 5. 1
          11,0 7,7
          13,5 9,7
          15,6 11,7
          19,0 14,7
          22,0 18,0
          38,0 31,5
          45,0 37,5
          58,0 49,5
          71,5 62,5
          87,5 78,0

          Также различают версии с зондом и без него. Зонд часто называют проволочной тягой. Это тонкая стальная проволока, к которой привязываются провода и с ее помощью проводка протягивается в гильзу. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

          Как выбрать гофру

          Чтобы разобраться, какую гофротрубу купить: ПНД или ПВХ, рассмотрим типовые области применения разных видов гофры.

          ПВХ подходит для:

          • Ленты наружной электропроводки в деревянном доме.
          • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
          • Электропроводка в бане, в ванной и других местах с повышенной влажностью.
          • Является самым распространенным и наиболее часто используемым при монтаже в квартире или в доме.
          • Для использования вне помещений, но при условии, что прямые солнечные лучи сведены к минимуму.

          ПНД или ПВД, в том числе двухслойные, пригодны для прокладки кабелей в земле (в траншее) и на улице.

          Металлорукав применяют для прокладки проводов и кабелей в местах с повышенной вероятностью механических повреждений. Может использоваться во взрывоопасных помещениях. Есть варианты с фланцами на концах и уплотняющим слоем – для использования во влажных местах. Поэтому нельзя однозначно сказать, что лучше, у каждой гофры свое применение.

          Важным моментом является правильный выбор диаметра гофры для кабеля. Чтобы проложить кабель таким образом, он должен укладываться в гофротрубу, кроме того, иногда приходится прокладывать несколько проводов в одной трубе. На один провод нужно:

          1. Определить внутренний диаметр гофры.
          2. Определите внешний диаметр троса.

          В таблице ниже приведены наружные диаметры популярных кабельных изделий.

          Тип А Внешний диаметр мм
          ВВГ 3х1,5 8
          ВВГ 3х2,5 9,4
          ВВГ 3х4 10,8
          ВВГ 3х6 11,9
          ПВА 3×1,5 8,2
          PVS3x2,5 9,8
          ПВС 2×2,5 9,1
          ВББШВ 3х4 15,5
          ВББШВ 3х6 16,5

          Например, для прокладки электропроводки из одной ВВГ 3х4 нужна гофра наружным диаметром 20 или 25 мм, а для ВБбШв 3х4 — 25-32 мм.

          Тогда как для прокладки нескольких проводов нужно использовать следующий алгоритм:

          1. По наружному диаметру рассчитываем общую площадь сечения кабеля и площадь сечения отверстия гофры.
          2. Электропроводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

          Например, решаем задачу:

          Необходимо проложить электропроводку для подключения нескольких мощных точечных светильников, есть провод ПВА 2х2,5, сколько влезет в гофру ПВХ диаметром 50 мм?

          На основании вышеприведенных таблиц определяем наружный диаметр проволоки и внутренней гофры:

          ПВХ 2х2,5 — 9,1

          92) / 4 = 1231 кв.мм

          При этом можно заполнить только 35% площади:

          1231 * 0,35 = 430 кв.мм

          Тогда количество проводов в одной гофре равно:

          430/65=6,61

          Отсюда в гофру 50 мм можно вставить до 6 проводов ПВА 2х2,5.

          Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем посмотреть полезные видео по теме:

          Материалы по теме:

          • Как протянуть кабель в гофре
          • Типы и размеры металлорукава для кабеля
          • Защита электропроводки от механических повреждений
          • Как проложить кабель под землей

          Опубликовано: Обновлено: 25.06.2018 1 Комментарий

          Гофра для кабелей и проводов: виды, размеры (диаметр), установка

          При реконструкции проводки или установке новой рекомендуется «упаковать» ее в защитную оболочку. Наиболее часто используются гофрированные электротехнические трубы, которые обычно именуют «гофрой для кабелей и проводов». Представляет собой круглый шланг с ребристой поверхностью. За счет оребрения значительно повышается его гибкость.

          Содержание статьи

          • 1 Зачем нужна гофра
          • 2 типы гофрирований для кабельной маршрутизации
            • 2. 1 Варифты
          • 3 Какие материалы
          • 4 Горфу для кабеля, размеры, цены
            • 4.1 Выбор размер
            • 4.2 Цены
          • 5 Установка Corrected Piepes
            • 9
            • 9
          • 5. 5.1 Гофропроводка
          • 5.2 Особенности открытой прокладки на улице

          3. Зачем нужна гофра

          Прокладка электрического кабеля и проводов в гофре рекомендуется по разным причинам:

          Вообще гофры, даже металлические, не лучшая защита от механических повреждений. Остается только надеяться, что почувствовав, что дрель вышла из строя, удастся вовремя остановиться. А чтобы точно не влезать в проводку, лучше иметь точный план ее укладки с замерами и привязкой к углам. Ведь кабель в гофре даже под нагрузкой определяется далеко не каждым детектором проводки. Так что не забудьте перед заливкой стяжки, перед чистовой отделкой сделать снимки, зарисовать и отметить расстояния.

          Виды гофр для прокладки кабеля

          Гофра для кабеля бывает разной прочности:

          Как видите, классификация основана на прочностных свойствах, что определяет область использования.

          Разновидности

          Кроме всего этого есть еще гофра с протяжкой и без. Протяжка – это тонкий трос или проволока, облегчающие протягивание троса в гофру. Трос привязывают к концу троса, тянут за другой его конец, подворачивая трос внутрь. Без протяжки справиться с этой задачей проблематично – при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса будет длинной, это будет слишком сложно.

          Гофра кабеля может быть с протяжкой (правильное название «щуп») и без

          Если говорить о видах пластиковой гофры, то следует упомянуть, что бывает двухслойная гофра. Снаружи он имеет такую ​​же ребристую поверхность, но внутри он гладкий. Гофра для кабеля такого типа стоит дорого, но при необходимости в нее действительно можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая, это возможно далеко не всегда – если трасса имеет минимум поворотов, да еще и по большому радиусу.

          Гофра металлическая и металлополимерная

          Гофра металлическая для кабелей также бывает разной. Изготавливается из оцинкованной или нержавеющей стали. Кроме того, имеется металлическая гофра с полимерным покрытием. Обладает лучшими характеристиками по защите от пыли и влаги. Эту защитную оболочку еще называют металлополимерной.

          Какие материалы

          Гофра для кабелей и электрических проводов изготавливается из пластика и металла. Используемые материалы разные, с разными характеристиками. Их необходимо выбирать исходя из задач, которые они должны выполнять.

          Если говорить о соблюдении норм пожарной безопасности при установке уплотнителей в горючих стенах, то идеальным вариантом является металлическая труба. Спасает от напряжений, которые могут возникнуть при изменении размеров здания. С ним не справляются и грызуны. Это также оптимальный вариант с точки зрения пожарной безопасности: даже при наличии токов короткого замыкания и несрабатывании автоматического выключателя вероятность прогорания трубы с толщиной стенки 2 мм очень мала. Это означает, что пожар не начнется. Если прокладка электрических кабелей в трубах вас совершенно не прельщает, то можно использовать металлические кабель-каналы или гофру из нержавеющей стали или оцинкованную.

          Гофра для кабеля, размеры, цены

          Гофра для электросетей выпускается размерами от 16 мм до 65 мм. При выборе размера необходимо учитывать, что эти изделия имеют два диаметра – внешний и внутренний. Если вы собираетесь прокладывать несколько проводников — проводов или кабелей — диаметр нужно подбирать так, чтобы оставался зазор не менее половины радиуса. Это требование основано на том, что при прокладке группой (необходимо, кстати, взять специальный кабель) он будет больше нагреваться, а наличие воздушной прослойки будет способствовать лучшему отводу тепла.

          Цена гофрированных электротехнических труб зависит от многих факторов



          Выбор размера

          Выбор диаметра гофры также зависит от площади, на которой она будет проложена:

          Выбирается диаметр гофры для прокладки кабеля в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

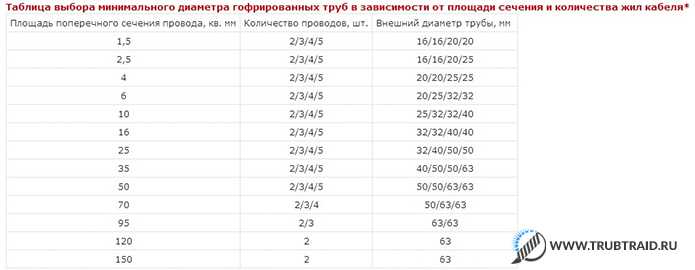

          Таблица выбора диаметра гофры для кабелей и проводов в зависимости от сечения и количества проводов

          Эта информация предназначена для справки, но вы можете сосредоточиться на ней. Можно взять большего, но не меньшего диаметра.

          Цены

          Вообще говоря, самая дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, самая дорогая — металлическая гофра. Причем вариант с протяжкой чуть дороже, чем без нее. При покупке нужно обращать внимание на одинаковую толщину стенок, однородность цвета.

          Различные материалы, цвета, толщина стенок и разные цены

          Гофра для кабеля продается в бухтах по 50 и 100 метров, реже можно встретить метражом, но цена тогда несколько выше. Вообще цена зависит не только от материала, но и от толщины стенки. Самая дешевая – это облегченная гофра из ПВХ для кабеля, но иногда она больше похожа на просто пленку. От чего это может защитить, сложно сказать. Если вас волнует качество, то все, что связано с электрикой, лучше приобретать не в строительных супермаркетах типа Леруа и т.п., а в специализированных. Качество там обычно лучше, а цены если и выше, то приемлемые. Чтобы вы имели представление о возможном диапазоне цен, в таблице мы сведем несколько видов гофры с кратким техническим описанием.

          7
          Наименование Тип А Внешний диаметр Внутренний диаметр Протяжка Цена за метр IP4 Назначение 6
          Гофра ПВХ легкая 16 мм 11,4 мм Да 2,4 руб.
          Гофрированная труба из ПЭВП, черная BCS 15,7 мм 11,3 мм Да от 7,5 руб/м 55 для скрытой укладки
          Гофротруба ПНД черная БКС 19,5 мм 14,5 мм Да от 8,9 руб/м
          45 550094 прокладка скрытая прокладка открытая
          55 55
          Красная двухстенная труба ПНД прочная 50 мм 41,5 мм Да 78,5 руб/м 9 для скрытой прокладки 9
          Труба ПНД тяжелая тяжелая 31 мм 23,4 мм Да от 9,7 руб. /м 55
          PPL (полипропилен) гофрированная труба Easy 19,7 мм 14,8 мм Да от 28 рубки / м 55 Открытый, HID.
          Гофрированная труба из полиамида черный 21,2 мм 16,8 мм нет от 52 руб/м 68 открытая, скрытая прокладка, стойкая к УФ
          Труба гофрированная полиамидная серая 21,2 мм 16,8 мм Да от 48 руб/м 68 открытая, скрытая

          Монтаж гофрированных труб

          При наружной (открытой) прокладке для фиксации гофр для кабелей и проводов используются специальные пластмассовые зажимы, которые подбираются под наружный диаметр трубы. Клипсы крепятся через каждые 20-30 см на шурупы или дюбели – в зависимости от типа стены. В установленных клипсах заводится гофра для кбалая, прижимается до щелчка. При монтаже в пазу крепится пластиковыми стяжками или дюбельными стяжками. Также можно использовать самодельный крепеж – полоски жести с гвоздями или саморезами посередине.

          При разработке маршрута необходимо учитывать следующие рекомендации. Предполагается, что трасса должна быть без резких поворотов — чтобы при необходимости можно было подтянуть новый кусок троса. Потому что:

          Настоящие правила касаются проектирования трассы для наземной (подвесной) и подземной прокладки кабеля в т.ч. Если трасса длинная и вы хотите иметь возможность протянуть кабель «в случае чего» без замены гофры, проектируйте трассу с учетом этих правил.

          Гофропроводка

          При монтаже электропроводки в доме или квартире отрезки гофры закрепляют между распределительными коробками, от них к выключателям/розеткам, к осветительным приборам. Здесь участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с натяжкой троса не возникает.

          При затягивании в гофру для кабеля нескольких жил, они складываются, скрепляются по всей длине скотчем или изолентой с шагом 30-50 см (в зависимости от жесткости). Жесткая изоляция зачищается на 10-15 см с одного края, провода скручиваются в общий пучок, из него формируется петля (закрепите петлю скотчем или изолентой). Если жгут слишком толстый, можно сформировать петли отдельно, просто протянув через все бечевку. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на тросы. При этом тянуть нужно без рывков, плавно – чтобы не повредить трос или кабель.

          Как протянуть кабель в гофру

          При монтаже следить, чтобы протяжка не выскальзывала. Для верности можно закрепить кабель кусочком скотча. Есть два подхода к редактированию:

          • Сначала закрепляем гофру, затем затягиваем кабель или провода в готовую деталь.
          • Сначала протяните кабель, затем монтируйте.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
