Размеры розетки: система стандартов электроустановочных устройств

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Чтобы обеспечить оптимальное размещение электроустановочных устройств в помещении, желательно знать точные размеры розетки. Конструкция состоит из контактной колодки, подрозетника и декоративной рамки, поэтому нужно принимать во внимание не только общие габариты изделия, но и величину всех его компонентов. Из этой статьи можно узнать о типовых и самых распространенных размерах розеток, а также стандартах, которые используются при их установке.

Размеры розеток различных производителей могут существенно различаться

Общие характеристики и размеры розетки по стандарту

Существуют определенные стандарты, которых нужно придерживаться в процессе монтажа розеток. Часть этих нормативов распространяется и на сами устройства.

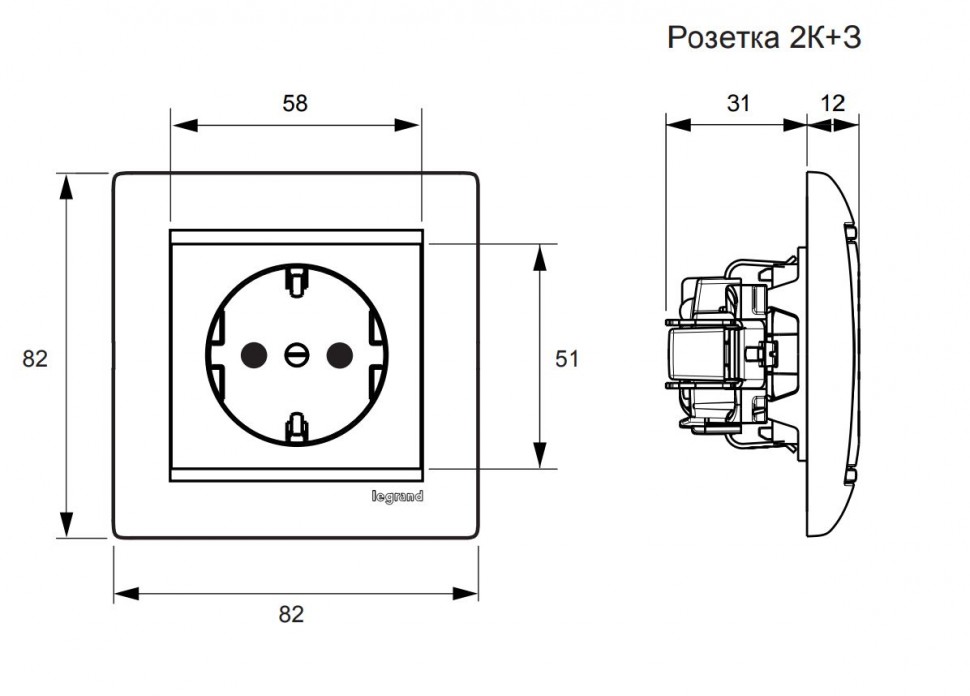

Размеры встроенной розетки Legrand Valena

По способу установки и типу конструкции розетки бывают:

  • встроенными;
  • накладными;
  • переносными.

Встроенные или утопленные изделия устанавливаются в стены из кирпича, бетона, камня, железобетона и прочих подобных материалов. Допускается монтаж в тонкие композитные перегородки. К таким материалам относятся гипсокартонные листы, МДФ и ДСП.

Технология монтажа розеток в гипсокартон достаточно проста. Электроустановочное устройство нужно поместить в заранее подготовленное отверстие и закрепить его. Фиксация механизма осуществляется за счет шурупов и специальных распорок, которые предусмотрены в подрозетнике. После установки устройство закрывается декоративной накладкой для розеток.

Накладные розетки применяются в тех случаях, когда проводка в помещении установлена открытым способом. Такой вариант обычно встречается в деревянных домах.

Важно! Правилами пожарной безопасности запрещено протягивать электрические кабели внутри бревен, поэтому монтаж электроустановочных устройств и всей проводки осуществляется только открытым способом. Для этих целей предусмотрены специальные подрозетники.

Размеры тройного блока с розеткой и выключателями

Существует разновидность накладных розеток для пола. Эти изделия устанавливаются на плинтус. Такой вариант используется, когда прокладка проводов осуществляется уже после ремонта. При этом все кабели прячут внутри плинтусов.

В целом розетки накладного типа не так прочны, как встраиваемые варианты и часто бросаются в глаза. Чтобы место установки не привлекало лишнего внимания, устройство подбирается в тон стен или плинтусов. В качестве альтернативы могут использоваться тонкие накладные розетки. При общих размерах 86х86 мм, глубина таких изделий составляет всего 25 мм (китайская продукция).

Переносные варианты выполнены в виде удлинителей. Они дополнительно укомплектованы вилкой и шнуром. Чаще всего такие конструкции состоят из двух или трех розеток.

Корпусная часть розеток изготавливается из различных материалов:

  • пластика;
  • карболита;
  • керамики;
  • резины (каучук).

Размеры накладной розетки с заземлением

Размер розеток с рамкой зависит не только от производителя, но и от назначения конструкции, а также наличия дополнительных функций.

Типовые размеры утопленных в стену розеток

Для создания розеток встраиваемого типа производители чаще всего используют поликарбонат или пластик ABS с повышенными прочностными характеристиками. Такие изделия подходят как для жилых, так и для производственных помещений. Ширина пластиковых розеток составляет от 65 до 86 мм. Длина (высота) варьируется в пределах 65-366 мм. Глубина самых компактных изделий равна 11 мм. Максимально этот показатель может составлять 55 мм.

Размерная линейка типовых изделий:

Длина, ммШирина, ммГлубина, мм
656511
717130
757535
808038
1618240
2448441
2958550
3668655



Минимальная дистанция между распорными лапками составляет 50 мм. Независимо от модели, это расстояние не должно превышать 71 мм. Рабочая температура розеток находится в пределах 25-35°С. Этот показатель является общим для всех производителей. Размеры двойных розеток не имеют четко выраженных стандартов. Параметры зависят от производителя, конструкционных особенностей изделия, а также дизайна.

Параметры самых распространенных моделей:

Элемент конструкцииДлина (высота), ммШирина, ммТолщина, мм
Основание рабочей части717130,7
Защитная рамка на розетке1228121,6



Двойные модели имеют один подрозетник. Короб для розеток такого типа имеет два разведенных клеммника. При этом монтажная часть, где размещаются провода, у них общая.

Важно! Материал проводов должен быть идентичным. Если для производства магистрального кабеля использовалась медь, то перемычка должна быть аналогичной – медной.

Технические характеристики розеток: стандарт напряжения в сети

Для России общепринятым стандартом напряжения в сети является 380 и 220В. Электроустановочные устройства, предназначенные для бытового использования, рассчитаны на 220В. Второй вариант применяется в промышленных целях. Это силовые розетки. Иногда трехфазные сети встречаются и в частных домах, где также может быть напряжение 380В, поэтому фурнитура должна быть соответствующей. В Японии и США стандартом напряжения считается 100-127В. Электрическая фурнитура, выпускаемая этими странами, не подходит для подключения к мощным сетям.

Розетки, применяемые в быту, рассчитаны на напряжение 220В

Розетки бытового назначения рассчитаны на подключение электрических приборов, мощность которых составляет не более 3,5 кВт, а сила тока – до 16А. Этим параметрам соответствует холодильник, стиральная машина, компьютер, телевизор и другая техника. В домашних условиях могут использоваться и более мощные потребители. К ним относятся бойлеры и нагревательные котлы, работающие от электричества. В таких случаях требуется установка силовых розеток. Встречаются и промышленные варианты устройств, рассчитанные на силу тока до 32А. Их нередко применяют и в быту, где напряжение в сети составляет 220В.

Для подключения котла нужно закрепить только основные жилы – ноль и фазу, а также присоединить заземление, если таковое имеется. На отечественном рынке очень редко встречаются бытовые розетки, которые рассчитаны на большую силу тока, что вызывает некоторые сложности.

В гостиницах и других общественных местах, а также на предприятиях должна присутствовать маркировка по ГОСТу. Наклейки на розетку 220В размером 11х35 мм подходят под рамки большинства производителей. Они соответствуют требованиям пункта 11.6.2 о том, что все штепсельные устройства должны иметь отметку, где указан тип тока (переменный или постоянный) и номинальное напряжение сети.

Круглая розетка с заземлением в оригинальном деревянном корпусе

Размеры стандартных розеток штепсельного типа

В бытовых условиях используются штепсельные розетки. Этот тип соединения позволяет подключить электрические приборы к источнику питания через вилку. Сама конструкция имеет вид гнездового разъема, благодаря чему исключается вероятность того, что токоведущие части будут соприкасаться с посторонними предметами.

Габаритные размеры – это длина, ширина и толщина изделия. Стандартная величина розеток штепсельного типа составляет 80х80х34 мм. Хотя встречаются и другие варианты. Все зависит от типа конструкции и способа установки.

Стандартные параметры штепсельных розеток с двумя полюсами (250В, 6А):

НаименованиеДлина, ммШирина, ммТолщина, мм
Размеры утопленных розеток
РС6-252808034
РС6-122818143
2РС6-071 (двойная)948051
Размеры накладных розеток
РА6-252606037
РА6-123606037
2РА6-072 (двойная)986037
2РА36-043 (двойная)986037
2РА6-119 (двойная)986037
РА16-251 (двойная, боковое заземление)606048
РА16-117 (двойная, боковое заземление)606048



Обратите внимание! Все указанные в таблице розетки соответствуют четвертой категории размещения (крытые отапливаемые помещения с искусственной вентиляцией, отсутствие низких температур, слабая концентрация пыли, возможность регулировать температурный режим). Они рассчитаны на умеренные и холодные макроклиматические районы (УХЛ).

Универсальная фурнитура: размеры рамок и розеток

Размеры выключателей с рамкой и всех розеток желательно знать еще на этапе проектирования коммуникаций. На основе этих данных подбирается оптимальное место для монтажа электроустановочных устройств в помещении.

Поскольку внешние габариты изделий у разных производителей отличаются, лучше заранее определиться с маркой и моделью электрофурнитуры. В этом и заключается основная сложность. Большинство владельцев на этапе проектирования и прокладки коммуникаций еще не знают точно, каким будет конечный ремонт. По этой причине покупка электроустановочных устройств, подрозетников и прочих комплектующих осуществляется непосредственно перед их монтажом.

Рамка позволяет объединить вместе две и более розетки

Величина электроустановочного устройства во многом зависит от декоративной накладки. Габариты видимой части утопленного изделия будут соответствовать размерам рамки для розетки, которая к ней прилагается. От этого показателя и нужно отталкиваться, выполняя расчеты для будущей проводки.

Штепсельные розетки и выключатели встраиваемого типа состоят из следующих компонентов:

  • суппорт;
  • механизм;
  • рамка;
  • лицевая панель (у выключателей – клавиши).

Некоторые производители предлагают комплекты в сборе. В остальных случаях детали нужно покупать отдельно. При желании можно менять дизайн розеток, благодаря съемным комплектующим. У стандартных рамок размеры универсальны, поэтому они подходят для всех электроустановочных устройств, принадлежащих одной серии. Их можно комбинировать с розетками, переключателями, диммерами и выключателями.

Рамки разных производителей имеют различные размеры, поэтому их необходимо покупать одновременно с розетками

Размерная сетка и особенности розеток Легранд

Компания Легранд (Франция) на протяжении многих лет занимает лидирующие позиции на европейском рынке.

Продукция этого производителя отличается стильным дизайном, долговечностью и надежностью, а также приемлемыми ценами.

Стандартные размеры розеток Легранд (штепсельные):

Высота, ммШирина, ммГлубина, мм
757511
1618211
2448211
2958411
3668611



Штепсельные розетки экономичны, безопасны и просты в монтаже. Конструкции обладают влагозащитными свойствами. Компания предлагает сразу несколько линеек электроустановочных устройств, поэтому у покупателей есть огромный выбор.

Размерные параметры одинарных розеток Legrand (популярные серии):

Название серииВысота, ммШирина, ммГлубина, мм
Аллюр757511
Валена828211
Селян8416111
Лайф8611411



В таблице указаны размеры электроустановочных устройств вместе с рамками Легранд соответствующих серий. Глубина рабочей части изделий стандартна для всех розеток этого производителя. Она равна 43 мм.

Обратите внимание! В розетки с заземлением можно подключать только те вилки, которые имеют заземляющие контакты. Электроустановочные устройства Легранд могут эксплуатироваться в сети, где напряжение составляет 230В. Максимально допустимая нагрузка — 3,5 кВт.

Размеры современных розеток с рамками: Legrand, Schneider Electric и ABB Busch-Jaeger

Дорогие эксклюзивные модели электроустановочных устройств, как правило, имеют нестандартные габариты. Рамки под розетки элитного класса чаще всего гораздо больше, чем у обычных изделий. Если будущий дизайн интерьера не предполагает покупку дорогостоящих статусных моделей, можно ограничиться популярными вариантами, которые максимально приближены к стандартам.

Размеры розеток и рамок производителя Legrand

В качестве ориентира многие покупатели используют габариты розеток Легранд Валена. Продукция этого производителя соответствует европейским стандартам и при этом сочетает в себе оптимальные характеристики. Не обязательно ограничиваться только этим брендом. Существуют и другие производители, которые выпускают модели того же класса и качества. В большинстве случаев их размеры совпадут с габаритами розеток Легранд или будут максимально к ним приближены.

Внешние габариты одинарных розеток Valena составляют 82х82х11 мм. Глубина рабочей части – 43 мм. Для сравнения параметров можно взять модели других производителей, которые имеют аналогичный класс. Сопоставив данные, можно увидеть, что разница составляет всего лишь несколько миллиметров. В большинстве случаев при монтаже электроустановочных устройств такие расхождения не критичны.

Например, размеры розеток Basic 55 от немецкого бренда ABB Busch-Jaeger вместе с рамкой составляют 84х84х11 мм. Глубина механизма электроустановочных устройств – 41 мм. К тому же классу электрической фурнитуры относится продукция французской компании Schneider Electric. При общих габаритах 80х80х7 мм глубина механизма розеток Sedna составляет 44,6 мм.

Это значит, что можно смело ориентироваться на размерные параметры розеток с рамками Легранд Валена, которые берутся в качестве среднего показателя. Если же в процессе ремонта будут какие-то изменения, то продукция ABB Busch-Jaeger, Schneider Electric и других брендов того же класса без проблем впишется в общую картину.

Оригинальная продукция бренда Schneider Electric

Полезный совет! При монтаже одноместных и двухместных розеток со встраиваемой конструкцией желательно оставлять в стакане запас провода – примерно 5-6 см.

Стандартные рамки для розеток и формула для вычисления размеров

Если нужно узнать габариты рамок с двумя точками подключения, следует ориентироваться на размер двойных розеток Легранд этой же серии. То же самое касается конструкций с тремя и четырьмя механизмами.

Стандартные габариты блочных розеток Велена (с рамками):

Количество розеток в рамке, шт.Высота, ммШирина, ммГлубина, мм
28215311
38222411
48229511
58236611



Каждое свободное место под установку розетки в рамке называется «постом». Соответственно, рамки, рассчитанные на два механизма – двухпостовые и т.д. Не обязательно использовать серию Валена в качестве единственно возможного стандарта. Можно вычислить ширину изделий, воспользовавшись универсальной формулой:

Ширина одинарной розетки + (Количество розеток – 1 шт.) х 71 мм = Ширина блочной рамки

При желании узнать ширину розетки на 4 гнезда, например, от французского бренда Schneider Electric, расчет будет выглядеть так: 80 мм + (4-1) х 71 мм = 293 мм. Если одинарная розетка Sedna имеет габариты 80х80х7 мм, то четырехпостовая – 80х293х7 мм.

Чтобы вычислить размеры тройных розеток ABB Busch-Jaeger Basic 55, достаточно взять ширину однопостовой (84 мм) и снова воспользоваться формулой: 84 мм + (3-1) х 71 мм = 226 мм. В итоге габариты трехпостовой конструкции будут составлять 84х226х11 мм.

Статья по теме:

Установка подрозетников в бетонные стены и тонкие перегородки из гипсокартона

Нюансы монтажа коробок под электроустановочные устройства в полнотелые стены и тонкие перегородки, подробная технология.

Многопостовые или блочные розетки идеально подходят для спален, гостиных, кухонь и рабочих кабинетов. Они обеспечивают подключение сразу нескольких электроприборов к одному источнику питания.

Евро- и отечественные стандарты размещения розеток и выключателей

Для розеток предусмотрена система международных стандартов. Однако осталось еще много различий между электрической фурнитурой в разных странах. В основном это касается конфигурации вилки. Штырьки на ней могут иметь различную форму и располагаться на разном расстоянии. Это не могло не сказаться и на розетках.

Накладные угловые розетки на кухне

Конструкции большинства электроустановочных устройств достаточно просты, поэтому в основном схема подключения везде совпадает. С некоторыми розетками евростандарта не сочетаются вилки отечественного образца. Если в механизме предусмотрены плоские отверстия, штепсель с круглыми штырями просто не войдет. Габариты у всех розеток примерно одинаковые. Зато количество отверстий может быть разным, как и характер их размещения.

На величину устройства также влияет наличие заземления. Если общий размер встроенной розетки равен 185х190х85 мм, то такая же модель с контактами заземления будет иметь габариты 230х190х85 мм. Схема подключения также будет другой, поскольку в ней появляется третий кабель.

Различия между отечественными моделями и розетками европейского стандарта

Большую часть продукции на рынке составляют розетки типа С6, соответствующие европейскому стандарту. Диаметр штырьков в таких конструкциях составляет 4,8 мм. В розетках предусмотрены контакты заземления. Европейские устройства разработаны на основе немецких стандартов.

Еще встречаются в продаже розетки советского образца. У отечественных моделей штепсельного типа диаметр штырьков равен 4 мм. Они расположены на расстоянии 19 мм друг от друга. Этим параметрам соответствуют розетки типа С5, в которых не предусмотрены заземляющие контакты.

Розетка с заземлением и дополнительными USB разъёмами

Обратите внимание! Если в механизме имеется пружинный контакт, то к розетке подойдут вилки и европейского, и советского образца (С5 и С6).

Габариты современной фурнитуры, как и размеры коробок под розетки, гораздо меньше, чем у механизмов старого образца. По этой причине специалисты рекомендуют по возможности заменять металлические стаканы на пластиковые варианты этих изделий. Дело в том, что стальные лапки не способы обеспечивать нормальный упор. Такие розетки будут плохо фиксироваться в установочных отверстиях. Можно использовать специальные прокладки, но они будут лишь временной мерой и прослужат недолго.

Размеры стаканов под розетку и правила их размещения в комнатах

Подрозетники изготавливаются из древесины, металла и прочного пластика. Они применяются для фиксации электроустановочных устройств внутри стен помещения. Размеры отверстий под розетку зависят от величины монтажной коробки. Диаметр стаканов варьируется в пределах 50-70 мм, а глубина составляет от 40 до 80 мм. В среднем высота подрозетников равна 116 мм. Толщина этих изделий примерно 23 мм.

Типовые размеры монтажных коробок:

Диаметр, ммВысота, ммГлубина, мм
5011640
6011645
6511668
6811670
7011680



Чаще всего для монтажа электроустановочных устройств используются круглые коробки диаметром 68 или 70 мм. Для формирования отверстий под них применятся коронки для розеток величиной 70-72 мм. В продаже встречаются подрозетники универсального типа. Эти изделия имеют большой размер – 83 мм.

При монтаже стаканов под розетки нужно выбирать ту высоту, которая соответствует требованиям комнаты. По европейскому стандарту электроустановочные устройства должны размещаться в разных частях помещения. Распределение розеток по комнате имеет свои преимущества, поскольку не нужно будет использовать удлинители. Этот вариант более удобен, чем монтаж блочной конструкции в одном месте.

Полезный совет! Рассчитывая количество розеток для помещения, желательно добавить небольшой запас.

Монтажные размеры установочной коробки KP 67/3 для твёрдых стен

Основные правила проектирования проводки:

  1. Желательно заранее спланировать обстановку. Подбирая место под монтаж электроустановок, следует учитывать расстановку мебели и предполагаемое размещение бытовых приборов.
  2. К розеткам обеспечивается свободный доступ. Нельзя перекрывать электроустановочные устройства предметами мебели и другими габаритными объектами.
  3. Расстояние между розетками рассчитывается таким образом, чтобы можно было беспрепятственно убрать любую часть помещения с помощью пылесоса.
  4. Расположение электроустановочных устройств зависит от назначения комнаты. В складских помещениях их размещают недалеко от входа. В жилых комнатах желательно устанавливать розетки в зоне отдыха.
  5. Высота установки розеток и выключателей зависит еще и от дизайна помещения. Кроме этого следует учитывать рост владельца.

Стандарты размещения монтажных коробок для розеток в помещении

По европейскому стандарту розетки для подключения бытовой техники должны размещаться на высоте 30 см от уровня пола. Этот вариант размещения имеет свои преимущества, поскольку провода приборов будут находиться внизу. Таким образом, они не будут сильно бросаться в глаза и портить внешний вид интерьера, а также не будут создавать проблем при расстановке мебели. Кроме этого шнуры, которые располагаются на полу, не мешают проходу.

Расположение розеток в плинтусе с использованием электроустановочных кабель-каналов

Выключатели монтируются на высоте 90 см. Данный параметр считается оптимальным вариантом, поскольку каждый член семьи может без проблем включить освещение. Выключателем, установленным на этом уровне, сможет пользоваться даже ребенок. По советским стандартам розетки устанавливаются на высоте 90 см от уровня пола. Преимущество этого способа заключается в отсутствии необходимости наклоняться для того, чтобы подключить или отключить вилку.

Кроме этого по стандарту высота рабочего места составляет 0,75-0,8 м, а это значит, что розетка на высоте 0,9 м будет находиться над столом. Благодаря этому к сети можно будет подключить любые настольные приборы (светильник, аудиоаппаратуру, оснащение для аквариума), даже если у них короткий шнур. В то же время маленькие дети не могут дотянуться до такой розетки. Руководствуясь данными правилами можно установить розетку как в бетонные стены, так и в перегородки, выполненные из других материалов.

ГОСТом регламентировалось положение не только розеток, но и выключателей. Оптимальным уровнем для размещения тумблера считалась высота 1,6 м. Благодаря этому выключатель всегда находился в поле зрения. При такой установке тумблер размещается на уровне головы, поэтому его легко найти в помещении, даже если рядом располагается мебель.

В прихожей можно ограничиться монтажом 2-3 розеток. Этого хватит для подключения электрической сушилки для обуви и пылесоса. Если в коридоре есть полки, можно установить рядом с ними еще один разъем для зарядки телефона. В ванной комнате обычно присутствует водонагреватель и стиральная машина. Некоторые люди используют в помещении фен для сушки волос и электрическую бритву. Для этой комнаты достаточно будет 2-3 розеток.

Влагозащищенная розетка с крышкой для ванной комнаты

В гостиной размещается большое количество электроприборов. Поэтому рекомендуется устанавливать 1-2 розетки в каждой стене помещения. Желательно использовать блочные конструкции. В кухне также присутствует большое количество бытовой техники и различных приборов. Некоторые из них работают постоянно, другие используются периодически. Розетки в этом помещении устанавливают в соответствии с нормами безопасности. Для спальни достаточно 4 разъемов.

При установке розеток особое значение нужно уделить комфорту и безопасности. А размеры электроустановочных устройств и их характеристики подбираются в соответствии с требованиями сети и приборов. Придерживаясь общепринятых стандартов и техники безопасности, можно без проблем установить розетки самостоятельно.

диаметр провода, его толщина и нормы ПУЭ. Какие кабеля лучше всего использовать для квартиры, а какие для офиса

Расчет диаметра проводов – важная составляющая прокладки электропроводки. Если неправильно выбрать сечение, может произойти поломка приборов или возгорание.

Размер сечения провода для квартиры

Основная нагрузка в домашней электросети приходится на розетки, к которым подключаются электроприборы. Важно уметь правильно рассчитать диаметр кабеля.

Он должен выдерживать токовую нагрузку, не перегреваться в ходе работы, быть прочным и гибким. Сечение провода определяется по различным параметрам, от которых зависит стабильность, надежность и безопасность домашнего оборудования.

Что такое сечение электропровода

Электропровод – это основа электросети. Поэтому знать его характеристики нужно не только профессиональным электрикам, но и людям, решившим самостоятельно заняться заменой или восстановлением проводки.

Чтобы увидеть сечение, электропровод перерезают поперек и смотрят на срез с торца. Площадь срезанной части и называется сечением. Величина прямо пропорциональна силе тока, которую провод может пропустить. Диаметр подбирается такой, чтобы выдерживал нагрузку. Тонкий провод перегорит, а взятый с запасом будет использоваться не на сто процентов и означает лишние затраты.

В электротехнических справочниках приводятся значения, связанные с площадью. Для этого необходимо производить пересчет по формуле: S=(3,14*d*d)/4. S – площадь в кв.мм, d – диаметр в мм.

Диаметр напрямую зависит от суммарной потребляемой мощности устройств.

При расчете важно, чтобы единицы измерения совпадали – ватты переводятся в киловатты или наоборот.


Выбирая подходящий провод, пользуются таблицами, в которых указаны:
  • материал;
  • напряжение в розетке;
  • площадь;
  • мощность;
  • ток.

Информация используется при выборе кабеля.

Какое сечение провода нужно для розеток в квартире

Сечение провода напрямую зависит от мощности аппаратов, которые к нему будут подключены. Для маломощных приборов, таких как фен или телефон потребуется провод меньшего диаметра, чем для стиральной машины или водонагревателя. По этой причине в спальне устанавливают розетки с проводом меньшего диаметра, чем для кухни. Минимально допустимое значение площади кабеля согласно требованиям ПУЭ – 1,5 кв.мм. Такие провода используются для организации освещения.

Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).

Нормы кабеля для спальни и зала

Выбирая диаметр электропровода, ориентируются на характеристики самого мощного прибора, который будет к ним подключаться. В спальне и гостиной устанавливаются устройства с мощностью до 3000 Вт.

При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.

Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.

Жилы на 4 кв.мм и больше не используют в розеточной группе по двум причинам: физически не поместятся в клеммы и тяжелее укладывать.

Какой использовать провод для кухни и ванной

Кухня – это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв.мм.

В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.

Кабели для ванной и кухни обязательно должны быть защищены от воздействия влаги. При недостаточной защите может произойти замыкание и, как следствие, возгорание.

Толщина кабеля электропроводки для коридора

Традиционно в коридоре сосредоточены осветительные приборы. Это самая ненагруженная комната в квартире.

Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм. Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой.

Сечение проводников одной группы должно быть одинаковым. Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки.

Если сечение ниже нормы

Существуют нормы отклонения сечения, которые прописаны в ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров». Сами значения не указаны, там записано электрическое сопротивление. Проверять соответствие нужно по таблицам с диапазоном сечений классов жил.

Когда сечение меньше допустимых норм, кабель использовать нельзя, так как не рассчитан на указанную нагрузку. Следовательно, будет перегреваться, и возникает риск пожара в помещении.

При расчете площади сечения учитывают материал, из которого собрана электропроводка. Медные проводники более гибкие, просты в работе и требуется меньшая площадь, чем для алюминиевых электропроводов.

Розетка – устройство, на котором сосредоточена нагрузка сети. Для корректной и безопасной работы электроприборов важно уметь правильно определять площадь сечения кабелей. Выбор кабелей зависит от суммарной мощности подключаемых приборов. Недостаточный диаметр электропровода грозит перегревом, разрывом изоляции и риском возгорания.

Полезное видео

Как выбрать розетку. Виды и устройство. Применение и особенности

Электрическая розетка является необходимым приспособлением для подключения электрических устройств к сети. Практически каждый день мы сталкиваемся с электрическими розетками. Поэтому важно, чтобы их использование было удобным и безопасным, а их конструкция была бы надежной. Многое зависит чтобы правильно выбрать розетку. Прежде всего, это возможность подключения бытовых электрических приборов. Срок службы розетки также зависит от правильного ее выбора.

Чтобы правильно выбрать розетку, требуется знать ее конструкцию, технические параметры и существующие виды.

Устройство розетки

Электрическая розетка включает в себя контактную колодку, декоративную крышку с винтом и подрозеткником.

Колодка в сборе состоит из:
  • Лапки для крепления. Они бывают подвижными распорными или неподвижными цельнолитыми.
  • Контакты: фаза и ноль, отдельно контакт заземления.
  • Клеммы для подсоединения проводов.
Технические параметры

Чтобы выбрать розетку, необходимо обратить внимание на характеристики розетки, которые обозначены на ее корпусе: ток, напряжение и степень защиты.

Номинальный ток – это величина тока, которую может выдерживать розетка в течение длительного времени. Бытовые розетки чаще всего рассчитаны на 16 А.

Номинальное напряжение – это величина напряжения, при котором допускается эксплуатация розетки. Бытовая розетка рассчитана на 220 вольт. Допустимую мощность можно определить путем умножения тока на напряжение.

Степень защиты маркируется обозначением IP и двумя цифрами. Первая цифра означает защиту от пыли и постороннего проникновения, а вторая означает защиту от влаги. Для домашнего использования достаточно наличие защиты IP 20.

При проектировании розеток используется модульный способ. Устройство внутреннего механизма выполняется в виде отдельного модуля, который можно устанавливать в любые розетки. Декоративная накладка может быть любой.

Основной модуль и декоративную накладку изготавливают из специального пластика. Он является качественным диэлектриком, обладает высокой прочностью при разных температурах, не горит и не реагирует на различные внешние воздействия.

Электроды розетки изготавливают в виде пружинящих гнезд. Диаметр гнезд делают меньшим, по сравнению с диаметром штырей вилки. Поэтому при вставлении вилки возникает некоторое усилие. Приемные гнезда должны обеспечивать большое количество вставки вилки.

Виды розеток

Если рассматривать все существующие виды розеток, то одной статьи не хватит. Достаточно рассмотреть основные виды. Розетки классифицируются по виду разъемов, наличию различных дополнений.

Накладные розетки

Устанавливают на открытой электрической проводке, когда провода проложены по потолку или стене. Они закрепляются на стене с помощью саморезов. Провода заводятся в корпус к клеммам в боковое отверстие.

Преимущества
  • Можно выполнять замену розетки без повреждения покрытия стены, так как крышка закрывает накладку.
  • Возможность замены старых видов розеток на евростандарт. При этом нет необходимости в замене подрозетника.
  • Установка розетки непосредственно на обшивку по обрешетке стены. При этом не важно, на какое расстояние розетка удалена от стены.
  • На обшивку из гипсокартона с применением специального подрозетника.
  • Установка розетки на деревянные стены в металлическом подрозетнике, соблюдая пожарную безопасность.
Встроенные

Утапливаются при установке в стену. Они служат для скрытой электропроводки.

Розетки с защитными шторками

Имеют защищенные отверстия. Они открываются, если одновременно вставляется пара штырьков штепселя электрического устройства. Если ребенок захочет вставить какой-либо предмет в одно отверстие розетки, то защитная шторка не позволит это сделать.

Розетка с выталкивателем

Имеет специальную кнопку, нажав на которую, вилку можно легко вытащить из розетки. Если приходится часто вставлять и вытаскивать вилку в розетку, то эта функция очень пригодится.

Розетка с таймером

На таймере можно настроить время выключения и включения электрического устройства, что полезно людям с плохой памятью.

Розетка с защитой

Принцип работы защиты розетки можно понять на простом примере. Представьте, что на фене неисправна изоляция. Подключенный в розетку, он падает на мокрый пол, где стоит человек, который сразу становится проводником тока. Возникает утечка тока. В розетке имеется специальный датчик, который реагирует на этот ток и быстро обесточивает фен.

Розетки можно устанавливать на любой высоте. Производитель и дизайн корпуса розетки не имеет значения. Основным фактором является правильный выбор нагрузочного тока.

Немаловажным условием качества розетки является выход и вставка вилки в гнездо с небольшим усилием. Вилку следует вытаскивать из розетки, придерживая другой рукой за корпус.

Розетки без заземления применяются тогда, когда в электрической сети не предусмотрен контур заземления.

Розетки с заземлением монтируют в важных местах, требующих наличие заземления. Обычно таким местом является кухня, либо розетка для компьютера. В частных домах также часто используют розетки с контактами заземления.

Розетки с крышкой применяются в помещениях с высокой влажностью: ванной, бассейне и т.д.

Крышка закрывает всю площадь розетки и предотвращает проникновение воды и влаги.

Сдвоенные розетки

Устанавливаются в подрозетник. При этом можно пользоваться одновременно двумя гнездами для подключения к сети. Механическая часть таких розеток не очень надежна.

Специальные виды розеток

Служат для подключения радио, телефона, антенны или компьютера. Они бывают накладными и встроенными. Существуют специальные розетки, объединяющие в себе несколько разъемов.

Силовые розетки

Являются специальными штепсельными гнездами, которые обычно применяются на стройках для включения мощного оборудования, например, бетономешалки или сварочного аппарата.

Цветные розетки

Цветовая гамма современных розеток очень разнообразна. Поэтому можно выбрать розетку, идеально вписывающуюся в дизайн помещения, с любым цветовым оттенком.

Можно выделить следующие оформления розеток по цвету:
  • Белые розетки являются универсальными. Они популярны и практичны, подходят для любых помещений.
  • Кремовые розетки хорошо сочетаются с красными, желтыми и коричневыми оттенками.
  • Розетки с разными сменными вставками дают возможность выбрать подходящую по цвету вставку. Необходимо учесть, что постепенно краска облупится.
  • Крашеные розетки имеют высокую стоимость. Но краска довольно быстро начинает стираться. Это решение не практично, но пользуется популярностью, так как имеет большие возможности дизайна.
  • Розетки в стиле ретро отлично подходят для деревянного дома или бани со старинным интерьером. Такой вид розеток оригинально дополнит дизайн помещения.
  • Wi Fi и GSM розетки являются инновационными видами, управляющимися на большом удалении. Они используются чаще всего в системе «умного дома». После установки умных розеток вы сможете дистанционно подключать и отключать электрические приборы в доме.
  • Блок розеток обычно устанавливают на кухне или возле телевизора. Это удобно для одновременного подключения множества потребителей энергии бытового назначения. Применение таких розеточных блоков позволяет отказаться от использования удлинителей.

  • С винтовым подключением проводов. Для фиксации жилы применяются винты, которые ввинчиваются в пластинку, зажимающую контакт. Это простое устройство и пользуется популярностью.
  • Соединение без винтов используется вместо обычного винтового соединения проводов. Контакт обеспечивается сужением отверстия. Недостатком является слабое крепление провода.
  • Розетка с индикатором добавляет удобство пользования. Небольшая лампочка светит и показывает наличие энергии в сети и помогает быстро обнаружить розетку в темноте.
  • Напольная розетка устанавливается на полу. Такой вариант установки иногда требуется для подключения электрических приборов. Розетка выдвигается, ее дизайн легко вписывается в интерьер любого жилья.

  • Оконная розетка является современным решением. Ее монтаж осуществляется непосредственно в стекло окна, так как электрическая энергия образуется из солнечных лучей. Такой вариант исполнения имеет высокую стоимость, но со временем окупается.

Последствия неправильного выбора

Если выбрать розетку неправильно, то могут возникнуть неприятные последствия:

  • Возгорание электрической проводки и оплавление корпуса розетки, так как неправильно подобрана токовая нагрузка.
  • Некачественное изготовление и материал. Розетка быстро придет в негодность, вилка станет болтаться при вставке, корпус может вывалиться из стены.
  • Ухудшение интерьера помещения из-за неправильного выбора цвета и оформления корпуса.

Кроме этого может возникнуть много других последствий, заставляющих задуматься как правильно выбрать розетку.

Как правильно выбрать розетку
  • Материал изготовления значительно влияет на качество изделия, так как дешевый мягкий пластик быстро будет ломаться и царапаться.
  • Если на корпусе нет обозначения завода изготовителя или маркировки, то это свидетельствует о поддельной продукции.
  • Зажимы, винты и пластины, расположенные внутри розетки, не должны иметь подозрительных повреждений. Заземляющие контакты розетки должны быть упругими, без заусенцев.
  • Качественный продукт не имеет неприятного запаха, а пластиковые стенки не должны быть слишком тонкими.
  • Чем больше число фиксаторов и деталей, тем выше качество изделия.
  • Отверстия для вилки должны совпадать с контактными гнездами. В противном случае лучше выбрать розетку другого производителя.
  • Наличие инструкции по установке является положительным фактором для выбора.
  • Лучше выбрать изделие известных фирм производителей.
  • На задней стороне розетки должно быть обозначение тока и напряжения, для которых рассчитана эксплуатация изделия.
  • Сегодня очень часто выбирают комбинированные розетки, выполненные совместно с выключателем. Это позволяет экономить время на установку отдельных изделий.
Похожие темы:

Розетки с вилками для электроплит 20-32A


Подключение розеток и вилок для электроплит

Чтобы правильно подключить такие приборы, как электроплита, духовой шкаф или электрическая варочная панель, необходимо использовать специальные разъёмы, вилки и розетки. Желательно обращаться за помощью к профессиональным электрикам со стажем, поскольку эта работа чрезвычайно ответственная, а её грамотное выполнение напрямую отражается на безопасности, находящихся в помещении людей.

Неправильный выбор оборудования для подключения может привести к выходу электрического прибора из строя, к короткому замыканию и даже воспламенению проводки.

Электричество, которое проводят может быть одно-, двух- и трёхфазным. Это влияет на подбор вилок и розеток, необходимо подбирать одно-, двух-, и трёхфазные соответственно.

От значения потребляемой прибором мощности варианты разъёмов варьируются в пределах от двадцати до тридцати двух ампер. Номинальная потребляемая мощность доходит до двенадцати киловатт. Электрическая плита в этом плане выходит на первое место среди бытовых приборов по мощности. Что касается номинального напряжения, то современные плиты в основном все имеют возможность подключения к сети, как 220, так и 380 вольт.

Розетки и вилки для подключения электроплит

Электроплита – бытовой прибор высокой мощности, предназначенный для использования в домашних условиях. Ее мощность представляет потенциальную серьезную угрозу для пожарной и электрической безопасности. В связи этим электроплиту нельзя подключать к обычным розеткам домашнего пользования.

Для подключения электроплит и обеспечения пожарной и электрической безопасности, существуют специальные вилки и розетки. Называются они силовые розетки и вилки открытого и закрытого типа.

Розетки открытого типа (или накладные) применяются в деревянных домах, где проводка проходит по верху стен. Закрытого типа используются в кирпичных домах, где проводка проложена по специальным желобам внутри стен. Для установки розетки такого типа, требуется углубление в стене, так называемое розеточное гнездо.

Розетки и вилки для подключения электроплит бывают однофазные, рассчитанные на напряжение 220 вольт, трехфазные – на 380 вольт. Их особенностью является высокая электро - и пожаробезопасность, высокая токопроводность.

Материалом для изготовления розетки служит керамика, тугоплавкая пластмасса, поликарбонат. Корпус вилки изготавливается из термостойкой пластмассы. Контактная группа – латунь.

Основными характеристиками подобных вилок и розеток являются, способность выдерживать напряжение от 220 до 380 вольт и силу тока от 20 до 32 ампер. Привлекательный вид розеток и вилок, для подключения электроплит, позволяют им хорошо вписываться в дизайн кухни.

Выпускаются вилки и розетки для подключения электроплит в России, Белоруссии, во Франции. Наиболее известным производителем подобной электротехнической продукции является французская фирма Legrand.

Российские и белорусские производители выпускают розетки, которые имеют контакты для подключения фазы и ноля внизу, заземления вверху. Зарубежная розетка имеет контакты для подключения фазы и ноля вверху, заземления внизу.

При подключении электроплиты, особенно трехфазной, нельзя путать местами полярность подключения. Это может вызвать, в лучшем случае отключение автомата на входном щитке, в худшем случае – поражение электротоком и возникновением пожара.

Перед подключением плиты, нужно внимательно изучить инструкцию по подключению ее к электросети. При покупке электроплиты, нужно обязательно проследить за тем, чтобы в комплект плиты входили розетка и вилка для ее подключения.

И еще одно - перед подключением электроплиты нужно непременно обесточить электропроводку, и если есть сомнения, в возможности правильного подключения электроплиты к сети, лучше пригласить специалиста. Только он сможет провести все работы грамотно, качественно и безопасно.

Сводная таблица типов бытовых вилок, розеток, номинала питающего электрического однофазного напряжения и частоты сети по странам мира. Номиналы электрических сетей. Пособие по определению типов вилок и розеток, которые у Вас есть.


Навигация по справочнику TehTab.ru:  главная страница  / / Техническая информация / / Оборудование - стандарты, размеры / / Электрические разъемы и провода (кабели)  / / Сводная таблица типов бытовых вилок, розеток, номинала питающего электрического однофазного напряжения и частоты сети по странам мира. Номиналы электрических сетей. Пособие по определению типов вилок и розеток, которые у Вас есть.
Сводная таблица типов бытовых вилок, розеток, номинала питающего электрического однофазного напряжения и частоты сети по странам мира. Номиналы электрических сетей. Пособие по определению типов вилок и розеток, которые у Вас есть.

Совместимость разъемов не грарнтирует правильную работу электрического оборудования, во-первых : см. таблицу напряжений и частот по странам ниже, а во вторых - вилка и розетка могут быть расчитаны на различные токи ( не суперважно, но важно)

Тип разъема Как это выглядит Другие наименования, пояснения.

A

Тип А

  • NEMA 1-15 (Североамериканский 15 А/125 В, незаземлённый) Северная Америка
  • ГОСТ 7396.1-89 — тип А 1-15 Россия
  • JIS C 8303, Класс II ( 15 А/100 В, незаземлённый)Япония

Вилки типа A совместимы с розетками типа B. Существуют поляризованные и неполяризованные вилки типа A. Поляризованные вилки типа A не входят в неполяризованные розетки типа A потому, что обе щели в розетке одинаково узки. Однако, неполяризованные и поляризованные вилки типа A входят в поляризованную розетку типа A и розетку типа B.

Японские вилка и розетка идентичны типу NEMA 1-15. Многие японские розетки и многовилочные адаптеры неполяризованы — щели в розетках одинакового размера — и принимают только неполяризованные вилки. Японские вилки в общем случае без проблем подходят к большинству североамериканских розеток, но поляризованным североамериканским вилкам может потребоваться переходник или замена для подключения к старым японским розеткам.

B

Тип B



  • NEMA 5-15 (15 А/125 В, заземлённая)Северная Америка
  • ГОСТ 7396.1-89 — тип A 5-15, Россия
  • JIS C 8303, Класс I ( 15 А/100 В, заземлённая), Япония
  • CSA 22.2,_ 42, Канада



  • NEMA 5-20 ( 20 А/125 В, заземлённая) Северная Америка
  • ГОСТ 7396.1-89 — тип A 5-20, Россия
  • PBG (Parallel Blade with Ground), Северная Америка
  • Hubbell, Северная Америка
  • Edisson, Северная Америка

Вилка типа B имеет кроме параллельных плоских ножей круглый, или в форме буквы U заземляющий контакт. Иногда оба питающих контакта в вилках типа B узкие, потому, что из-за наличия заземляющего контакта вилку нельзя включить неправильно, однако в розетке щели имеют разные размеры для правильного подключения вилок типа A. Не всегда 20 и 15 амперные вилки и розетки совпадают (но часто это так).



С





  • CEE 7/16 (Europlug) 2. 5 А/250 В
  • ГОСТ 7396.1-89 — тип C5 вариант II
  • CEI 23-5 Италия

Данная ПЛОСКАЯ вилка рассчитана на силу тока 2,5 А. Поскольку она неполяризована, то может быть вставлена в розетку в любом положении, поэтому фаза и нейтраль подключаются случайным образом. Разнос и длина штырей позволяют безопасно включать её в большинство розеток CEE 7/17 тип C, тип E, тип H , CEE 7/4 (Schuko) тип F, CEE 7/7 тип E/F, тип J , тип K и тип L (L10 амперная).

  • Вилка CEE 7/17 (16 А/250 В, незаземлённая)
  • ГОСТ 7396.1-89 — тип C6

У этой вилки также два круглых штыря, но они имеют диаметр 4,8 мм, как и у типов E и F. У вилки имеется круглое пластмассовое или резиновое основание, которое препятствует её включению в маленькие розетки, предусмотренные для Europlug. Вилка предназначена только для больших круглых розеток для типов E и F, но может быть вставлена в розетку типа H, хотя это нежелательно, так как они рассчитаны на штыри меньшего диаметра. На вилке есть как отверстие для заземляющего штыря, так и (иногда) контактные полосы для боковых контактов.



С1 / C ссср

  • ГОСТ 7396.1-89 — тип C1 a (розетка) и b(вилка).

В СССР, согласно ГОСТ 7396.1-89 была стандартная вилка C1, такая же, как тип C, но со штырями, диаметром 4 мм. Такая вилка рассчитана на ток 6А. В советсткую розетку евровилку тяжело включить из-за разницы в толщине штырей. В еврозетку советскую вилку тяжело включить из-за того, что вилка C1 имеет круглое основание.

D и M

тип D

тип M

Тип D

  • BS 546 BS 546 (5 А/250 В, заземлённая)
  • ГОСТ 7396. 1-89 — тип B1

У неё три больших круглых штыря, размещённых по вершинам треугольника.

Тип M

15-амперная версия вилки D. В большинстве случаев, вилки и розетки D и M совместимы. Штыри на вилке D уже штырей на M и эту вилку всегда можно запихнуть в розетку M (будет ли контакт - как повезет), вилку же М не всегда можно запихать в розетку D.

E

Тип E

  • CEE 7/5
  • Французский тип E
  • ГОСТ 7396.1-89 — тип C3

Розетка несовместима с вилкой тип F CEE 7/4 .Заземление в розетке типа E выполнено круглым штырём, постоянно встроенным в розетку. Вилка круглая, с двумя круглыми штырями размером 4.8х19 мм, с расстоянием между ними 19 мм и отверстием для заземляющего штыря розетки. Розетка стыкуется с плоскими вилками тип C Europlug 7/16 и CEE 7/17. Вилка часто подходит к розеткам других типов, при применении силы можно повредить розетку.

F

Тип F

  • CEE 7/4
  • Немецкая Schuko 16 А/250 В, с заземлением
  • ГОСТ 7396.1-89 — тип C2

Рассчитана на ток до 16 Ампер, неполяризована и принимает вилки Тип C и Europlug CEE 7/16 и 7/17.

E/F

Тип E / F

  • Вилка CEE 7/7
  • Французско-Немецкая 16 А/250 В, с заземлением
  • ГОСТ 7396. 1-89 — тип С4

Вилка CEE 7/7 совместима с типами E и F. Поляризована при применении с розеткой типа E, но в розетках типа F привязка фазного и нейтрального проводов не соблюдается. Вилка рассчтана на 16 А. Заземляющие скобы на обеих сторонах для подключения к розетке тип F CEE 7/4 и гнездовой контакт для заземляющего штыря розетки тип E CEE 7/5 .

G

Тип G

  • BS 1363
  • Британская 13 А/230-240 В 50 Гц, заземлённая, с предохранителем
  • ГОСТ 7396.1-89 — тип B2 BS 1363 .

Предохранитель в вилку может быть вставлен любой, но по требованиям безопасности он должен быть рассчитан на максимальный ток предохраняемого устройства. Предохранитель имеет длину 1 дюйм (25,4 мм) согласно британскому стандарту BS 1362.

H

Тип H

  • SI 32
  • Израильская 16 А/250 В, с заземлением
  • IS16A-R

Две вилки и одна розетка, не встречаются нигде, кроме Израиля. Вилки несовместимы с розетками других типов. К большинству розеток типа H пожно подключить вилки типа C.

I

Тип I

  • AS/NZS 3112
  • Австралазийский тип 10 А/240 В
  • Китайский 10 А/250 В
  • ГОСТ 7396. 1-89 — тип A10-20
  • IRAM 2073 Аргентинский 10А/250В



J

Тип J

SEV 1011 (Швейцарский тип 10 А/250 В).

Для розеток подходят швейцарские вилки или плоские Europlug CEE 7/16 тип C .

K

Тип K

Датский 107-2-D1,

Розетка подходит для датских вилок, в нее можно вставить вилки типа C CEE 7/16 или CEE 7/17,типа E/F CEE7/7 и типа F CEE 7/4 (Schuko). Вилки почти никуда не подходят.

L

Тип L - центральный штырь - заземление

  • CEI 23-16/VII (итальянский 10 А/250 В)

В 10 амперную розетку (она поменьше) входит плоская вилка тип C (CEE 7/16)

  • CEI 23-16/VII (итальянский 16 А/250 В)

Не подходит более никуда.

M

См. тип D

Питающее напряжение и применяемые типы розеток и вилок по странам мира.

Страны и территории Тип розетки Однофазное напряжение Частота сети Примечание ( с удовольствием внесем Ваши замечания)
Австралия I 230 В 50 Гц
Австрия C, F 230 В 50 Гц
Азербайджан C 220 В 50 Гц
Азорские о-ва C, F 220 В 50 Гц
Албания C, F 220 В 50 Гц
Алжир C, F 230 В 50 Гц
Американское Самоа A, B, F, I 120 В 60 Гц
Ангилья A, B 110 В 60 Гц
Ангола C 220 В 50 Гц
Андорра C, F 230 В 50 Гц
Антигуа A, B 230 В 60 Гц в аэропорту 110 В
Аомынь (Макао) D, M, G, редко F 220 В 50 Гц
Аргентина C, I 220 В 50 Гц
Армения C, F 220 В 50 Гц
Аруба A, B, F 127 В 60 Гц в Лаго 115 В
Афганистан C, D, F 240 В 50 Гц встречается что угодно
Багамские о-ва A, B 120 В 60 Гц в некоторых отдаленных регионах 50 Гц
Балеарские о-ва C, F 220 В 50 Гц
Бангладеш A, C, D, G, K 220 В 50 Гц
Барбадос A, B 115 В 50 Гц
Бахрейн G 230 В 50 Гц в Авали 110 В, 60 Гц
Белоруссия C 220 В 50 Гц
Белиз A, B, G 110 В, 220 В 60 Гц
Бельгия C, E 230 В 50 Гц
Бенин C, E 220 В 50 Гц
Бермудские о-ва A, B 120 В 60 Гц
Болгария C, F 230 В 50 Гц
Боливия A, C 220 В 50 Гц в Ла-Пасе 115 В
Босния C, F 220 В 50 Гц
Ботсвана D, G, M 231 В 50 Гц
Бразилия A, B, C, I 127 В, 220 В 60 Гц
Бруней G 240 В 50 Гц
Буркина-Фасо C, E 220 В 50 Гц
Бурунди C, E 220 В 50 Гц
Бутан D, F, G, M 230 В 50 Гц
Вануату I 230 В 50 Гц
Великобритания (Англия, Британия, Объединенное Королевство) G, много реже D и M 230 В 50 Гц ранее 240 В; иногда дополнительно низковольтная (110-115 В) розетка в ванной, похожая на тип C
Венесуэла A, B 120 В 60 Гц также возможно 220 в с типом G для питания кондиционеров и т. п.
Венгрия C, F 230 В 50 Гц ранее 220 В
Восточный Тимор C, E, F, I 220 В 50 Гц
Вьетнам A, C 220 В 50 Гц тип A - в Южном Вьетнаме, тип C - в Северном. В дорогих отелях также применяется тип G
Габон C 220 В 50 Гц
Гаити A, B 110 В 60 Гц
Гайана A, B, D, G 240 В 60 Гц
Гамбия G 230 В 50 Гц
Гана D, G 230 В 50 Гц
Германия C, F 230 В 50 Гц ранее 220 В
Гваделупа C, D, E 230 В 50 Гц
Гватемала A, B 120 В 60 Гц
Гвинея C, F, K 220 В 50 Гц
Гвинея-Бисау C 220 В 50 Гц
Гибралтар G, K 240 В 50 Гц тип K только в Европорте
Гондурас A, B 110 В 60 Гц
Гонконг G, M, D 220 В 50 Гц
Гренада G 230 В 50 Гц
Гренландия C, K 220 В 50 Гц
Греция C, F 230 В 50 Гц ранее 220 В
Гуам A, B 110 В 60 Гц
Дания C, K, E 230 В 50 Гц
Джибути C, E 220 В 50 Гц
Доминика D, G 230 В 50 Гц
Доминиканская Республика A, B 110 В 60 Гц
Египет C 220 В 50 Гц
Замбия C, D, G 230 В 50 Гц
Западный Самоа I 230 В 50 Гц
Зимбабве D, G 220 В 50 Гц
Израиль C, H, M 230 В 50 Гц
Индия C, D, M 230 В 50 Гц
Индонезия C, F, реже G 127 В, 230 В 50 Гц
Иордания B, C, D, F, G, J 230 В 50 Гц
Ирак C, D, G 230 В 50 Гц
Иран F, реже C 220 В 50 Гц
Ирландия D, F, G, M 230 В 50 Гц ранее 220 В; иногда дополнительно 110 В
Исландия C, F 230 В 50 Гц
Испания C, F 230 В 50 Гц ранее 220 В
Италия C, F, L 230 В 50 Гц ранее 220 В
Йемен A, D, G 230 В 50 Гц
Кабо-Верде (о-ва Зеленого Мыса) C, F 220 В 50 Гц
Казахстан C, F 220 В 50 Гц
Каймановы о-ва A, B 120 В 60 Гц
Камбоджа A, C, G 230 В 50 Гц
Камерун C, E 220 В 50 Гц
Канада A, B 120 В 60 Гц иногда дополнительно 240 В
Канарские о-ва C, E, F, L 220 В 50 Гц
Катар D, G 240 В 50 Гц
Кения G 240 В 50 Гц
Кипр G 240 В 50 Гц
Киргизия C 220 В 50 Гц
Кирибати I 240 В 50 Гц
Китай (материковый) A, C, I 220 В 50 Гц
КНДР C 220 В 50 Гц
Колумбия A, B 120 В 60 Гц иногда дополнительно 240 В
Коморские о-ва C, E 220 В 50 Гц 50 Гц
Демократическая Республика Конго (Киншаса) C, D 220 В 50 Гц
Республика Конго (Браззавиль) C, E 230 В 50 Гц
Корея (Южная) A, B, C, F 220 В, реже 110 В 60 Гц типы A и B используются при напряжении 110 В в старых сооружениях
Коста-Рика A, B 120 В 60 Гц
Кот-д’Ивуар (Берег Слоновой Кости) C, E 230 В 50 Гц
Куба A, B 110 В 60 Гц
Кувейт C, G 240 В 50 Гц
Лаос A, B, C, E, F 230 В 50 Гц
Латвия C, F 220 В 50 Гц
Лесото M 220 В 50 Гц
Либерия A, B, C, E, F 120В, 240 В 50 Гц раньше 60 Гц; в частных электрических сетях возможно сохранение частоты 60 Гц; типы A и B используются при напряжении 110-120 В
Ливан A, B, C, D, G 110 В, 200 В 50 Гц
Ливия D, L 127 В, в отдельных городах 230 В 50 Гц
Литва C, F 230 В 50 Гц ранее 220 В
Лихтенштейн C, J 230 В 50 Гц
Люксембург C, F 230 В 50 Гц ранее 220 В
Маврикий C, G 230 В 50 Гц
Мавритания C 220 В 50 Гц
Мадагаскар C, D, E, J, K 127 В, 220 В 50 Гц
Мадейра C, F 220 В 50 Гц
Македония C, F 220 В 50 Гц
Малави G 230 В 50 Гц
Малайзия G, реже M, C 240 В 50 Гц тип M используют для подключения кондиционеров, сушилок и пр. C - дя аудио-видеотехники
Мали C, E 220 В 50 Гц
Мальдивы A, D, G, J, K, L 230 В 50 Гц
Мальта G 230 В 50 Гц
Марокко C, E 127 В, 220 В 50 Гц продолжается переход на 220 В
Мартиника C, D, E 220 В 50 Гц
Мексика A, B 120 В 60 Гц
Микронезия (Федеративные Штаты Микронезии, Яп, Чуук, Понпеи и Косрае) A, B 120 В 60 Гц
Мозамбик C, F, M 220 В 50 Гц тип M используют у границы с ЮАР, в т. ч. в столицце, Мапуту
Монако C, D, E, F 127 В, 220 В 50 Гц
Молдавия C, F 220-230 В 50 Гц
Монголия C, E 230 В 50 Гц
Монсеррат A, B 230 В 60 Гц
Мьянма (Бирма) C, D, F, G 230 В 50 Гц тип G используется только в дорогих отелях
Намибия D, M 220 В 50 Гц
Науру I 240 В 50 Гц
Непал C, D, M 230 В 50 Гц
Нигер A, B, C, D, E, F 220 В 50 Гц
Нигерия D, G 240 В 50 Гц
Нидерландские Антильские о-ва A, B, F 127 В, 220 В 50 Гц
Нидерланды (Голландия) C, F 230 В 50 Гц ранее 220 В
Никарагуа A, B 120 В 60 Гц
Новая Зеландия I 230 В 50 Гц
Новая Каледония E 220 В 50 Гц
Норвегия C, F 230 В 50 Гц
Нормандские острова C, G 230 В 50 Гц
ОАЭ C, D, G 220 В 50 Гц
Окинава A, B 100 В 60 Гц на военных объектах 120 В
Оман C, G 240 В 50 Гц
О. Мэн C, G 240 В 50 Гц
О-ва Кука I 240 В 50 Гц
Пакистан C, D, M, реже G 230 В 50 Гц тип M используется длф подключения кондиционеров и пр.
Панама A, B 110 В 60 Гц
Папуа-Новая Гвинея I 240 В 50 Гц
Парагвай C 220 В 50 Гц
Перу A, B, C 220 В 60 Гц в Таларе также 110 В, в Арекипе 50 Гц
Польша C, E 230 В 50 Гц
Португалия C, F 220 В 50 Гц
Пуэрто-Рико A, B 120 В 60 Гц
Реюньон E 220 В 50 Гц
Россия C, F 220 В 50 Гц довольно много советских розеток и вилок по ГОСТ - тип C 1 (С ссср) в таблице
Руанда C, J 230 В 50 Гц
Румыния C, F 230 В 50 Гц ранее 220 В; местами сохранились розетки советского стандарта по ГОСТ - тип C 1 (С ссср) в таблице
Сальвадор A, B 115 В 60 Гц
Сан-Томе и Принсипи C, F 220 В 50 Гц
Санта-Лючия G 240 В 50 Гц
Сейшельские о-ва G 240 В 50 Гц
Саудовская Аравия A, B, F, G 127 В, 220 В 60 Гц
Сектор Газа C, H, M 230 В 50 Гц
Сенегал C, D, E, K 230 В 50 Гц
Сент-Винсент и Гренадины A, C, E, G, I, K 230 В 50 Гц
Сербия C, F 220 В 50 Гц
Сингапур G, M, A, C 230 В 50 Гц типы A и C используются для подключения аудио-видеотехники, тип M - для кондиционеров, сушилок и т. п.
Сирия C, E, L 220 В 50 Гц
Словакия C, E 230 В 50 Гц
Словения C, F 230 В 50 Гц
Сомали C 220 В 50 Гц
Судан C, D 230 В 50 Гц
Суринам C, F 127 В 60 Гц
США A, B 120 В 60 Гц
Сьерра-Леоне D, G 230 В 50 Гц
Таджикистан C, I 220 В 50 Гц
Таиланд A, B, C 220 В 50 Гц
Тайвань A, B 110В, 220 В 60 Гц 220 В используется для питания кондиционеров и т. п.
Танзания D, G 230 В 50 Гц
Того C 220 В 50 Гц в Ломе 127 В
Тонга I 240 В 50 Гц
Тринидад и Тобаго A, B 115 В 60 Гц
Тунис C, E 230 В 50 Гц
Туркменистан (Туркмения) B, F 220 В 50 Гц
Турция C, F 230 В 50 Гц
Уганда G 240 В 50 Гц
Узбекистан C, F 220 В 50 Гц
Украина C, F 220 В 50 Гц
Уругвай C, F, I, L 230 В 50 Гц ранее 220 В
Фарерские о-ва C, K 220 В 50 Гц
Фиджи I 240 В 50 Гц
Филиппины A, реже B 220 В 60 Гц в некторорых регионах, например, в Багио 110 В
Финляндия C, F 230 В 50 Гц
Фолклендские о-ва G 240 В 50 Гц
Франция C, E 230 В 50 Гц ранее 220 В; тип C запрещен к установке более 10 лет
Французская Гвиана C, D, E 220 В 50 Гц
Французская Полинезия (Таити) A, B, E 110 В, 220 В 60 Гц, 50 Гц
Хорватия C, F 230 В 50 Гц
Центральноафриканская Республика C, E 220 В 50 Гц
Чад D, E, F 220 В 50 Гц
Черногория C, F 220 В 50 Гц
Чехия C, E 230 В 50 Гц
Чили C, L 220 В 50 Гц
Швейцария C, J 230 В 50 Гц
Швеция C, F 230 В 50 Гц
Шри-Ланка (Цейлон) D, M, G 230 В 50 Гц в новых домах и дорогих отелях чаще тип G
Эквадор A, B 120 В 60 Гц
Экваториальная Гвинея C, E 220 В 50 Гц
Эритрея C 230 В 50 Гц
Эстония C, F 230 В 50 Гц очень мало - по ГОСТ - тип C 1 (С ссср) в таблице
Эфиопия C, E, F, L 220 В 50 Гц
ЮАР M 220 В 50 Гц в некоторых городах 250 В
Ямайка A, B 110 В 50 Гц
Япония A, B 100 В 50 Гц, 60 Гц 50 Гц в Восточной Японии (Токио, Саппоро, Йокогама, Сэндай), 60 Гц - в Западной (Окинава, Осака, Киото, Кобэ, Нагоя, Хиросима)



Типы электрических розеток и напряжение в разных странах мира

При поездках за рубеж важное значение имеет формат розетки и напряжение в сети, ведь каждому из нас потребуется заряжать свой мобильный телефон,ноутбук или планшет. Большинство блоков питания для электронных устройств, таких как ноутбуки, зарядные устройства, мобильные устройства, видеокамеры и фотоаппараты имеют универсальное питание, поэтому они способны работать при напряжении питания от 100 до 240 Вольт, и частоте 50 или 60 Гц.

В мире существуют два стандарта напряжения: европейский — 220-240В и американский 100-127В. И два стандарта частоты переменного тока: 50 Гц и 60 Гц . США, Япония и большинство стран Южной Америки используют связку 100-127В 60 Гц. Остальной мир в основном использует европейские 220-240В 50 Гц. Кроме того, в мире есть несколько стран с разными вариациями напряжения и частоты, например Филиппины, там используется напряжение 220-240В с частотой 60 Гц.

Карта-схема использования в разных странах мира напряжения и частоты тока

Стандарты электрических розеток развивались в большинстве стран независимо друг от друга, поэтому в большинстве своем вилки и розетки разных стран не совместимы между собой.

Карта-схема использования в разных странах мира электрических вилок и розеток по типам

Страны и территории Тип розетки Напряжение
В
Частота,
Гц
Дополнительно
Австралия I 230 50
Австрия C, F 230 50
Азербайджан C 220 50
Азорские о-ва C, F 220 50
Албания C, F 220 50
Алжир C, F 230 50
Американское Самоа A, B, F, I 120 60
Ангилья A, B 110 60
Ангола C 220 50
Андорра C, F 230 50
Антигуа A, B 230 60 в аэропорту 110 В
Аомынь (Макао) D, M, G, редко F 220 50
Аргентина C, I 220 50
Армения C, F 220 50
Аруба A, B, F 127 60 в Лаго 115 В
Афганистан C, D, F 240 50 напряжение неустойчиво
Багамские о-ва A, B 120 60 в некоторых отдаленных регионах 50Гц
Балеарские о-ва C, F 220 50
Бангладеш A, C, D, G, K 220 50
Барбадос A, B 115 50
Бахрейн G 230 50 в Авали 110 В, 60Гц
Белоруссия C 220 50
Белиз A, B, G 110, 220 60
Бельгия C, E 230 50
Бенин C, E 220 50
Бермудские о-ва A, B 120 60
Болгария C, F 230 50
Боливия A, C 220 50 в Ла-Пасе 115 В
Босния C, F 220 50
Ботсвана D, G, M 231 50
Бразилия A, B, C, I 127, 220 60
Бруней G 240 50
Буркина-Фасо C, E 220 50
Бурунди C, E 220 50
Бутан D, F, G, M 230 50
Вануату I 230 50
Великобритания(Англия, Британия, Объединенное Королевство) G, редко D и M 230 50 ранее 240 В; иногда дополнительно низковольтная (110-115 В) розетка в ванной, похожая на тип C
Венесуэла A, B 120 60 также возможно 220 в с типом G для питания кондиционеров и т. п.
Венгрия C, F 230 50 ранее 220 В
Восточный Тимор C, E, F, I 220 50
Вьетнам A, C 220 50 тип A — в Южном Вьетнаме, тип C — в Северном. В дорогих отелях также применяется тип G
Габон C 220 50
Гаити A, B 110 60
Гайана A, B, D, G 240 60
Гамбия G 230 50
Гана D, G 230 50
Германия C, F 230 50 ранее 220 В; тип C давно не устанавливается
Гваделупа C, D, E 230 50
Гватемала A, B 120 60
Гвинея C, F, K 220 50
Гвинея-Бисау C 220 50
Гибралтар G, K 240 50 тип K только в Европорте
Гондурас A, B 110 60
Гонконг G, M, D 220 50
Гренада G 230 50
Гренландия C, K 220 50
Греция C, F 230 50 ранее 220 В
Гуам A, B 110 60
Дания C, K, E 230 50 тип E добавляется с июля 2008 г.
Джибути C, E 220 50
Доминика D, G 230 50
Доминиканская Республика A, B 110 60
Египет C 220 50
Замбия C, D, G 230 50
Западный Самоа I 230 50
Зимбабве D, G 220 50
Израиль C, H, M 230 50 в типе H плоские штырьки сменены круглыми; большинство новых розеток принимает вилки как H, так и C
Индия C, D, M 230 50
Индонезия C, F, реже G 127, 230 50
Иордания B, C, D, F, G, J 230 50
Ирак C, D, G 230 50
Иран F, реже C 220 50
Ирландия D, F, G, M 230 50 ранее 220 В; иногда дополнительно 110 В
Исландия C, F 230 50
Испания C, F 230 50 ранее 220 В
Италия C, F, L 230 50 ранее 220 В
Йемен A, D, G 230 50
Кабо-Верде (о-ва Зеленого Мыса) C, F 220 50
Казахстан C, F 220 50
Каймановы о-ва A, B 120 60
Камбоджа A, C, G 230 50
Камерун C, E 220 50
Канада A, B 120 60 иногда дополнительно 240 В
Канарские о-ва C, E, F, L 220 50
Катар D, G 240 50
Кения G 240 50
Кипр G 240 50
Киргизия C 220 50
Кирибати I 240 50
Китай (материковый) A, C, I 220 50
КНДР C 220 50
Колумбия A, B 120 60 иногда дополнительно 240 В
Коморские о-ва C, E 220 50
Демократическая Республика Конго (Киншаса) C, D 220 50
Республика Конго (Браззавиль) C, E 230 50
Корея (Южная) A, B, C, F 220,110 60 типы A и B используются при напряжении 110 В (пережиток японской колонии) в старых сооружениях
Коста-Рика A, B 120 60
Кот-д’Ивуар (Берег Слоновой Кости) C, E 230 50
Куба A, B 110 60
Кувейт C, G 240 50
Лаос A, B, C, E, F 230 50
Латвия C, F 220 50
Лесото M 220 50
Либерия A, B, C, E, F 120, 240 50 раньше 60 Гц, в частных электрических сетях возможно сохранение частоты 60 Гц, типы A и B используются при напряжении 110-120 В
Ливан A, B, C, D, G 110, 200 50
Ливия D, L 127 50 в отдельных городах 230 В
Литва C, F 230 50 ранее 220 В
Лихтенштейн C, J 230 50
Люксембург C, F 230 50 ранее 220 В
Маврикий C, G 230 50
Мавритания C 220 50
Мадагаскар C, D, E, J, K 127, 220 50
Мадейра C, F 220 50
Македония C, F 220 50
Малави G 230 50
Малайзия G, редко M, C 240 50 тип M используют для подключения кондиционеров, сушилок и пр. C — дя аудио-видеотехники
Мали C, E 220 50
Мальдивы A, D, G, J, K, L 230 50
Мальта G 230 50
Марокко C, E 127, 220 50 продолжается переход на 220 В
Мартиника C, D, E 220 50
Мексика A, B 120 60
Микронезия (Федеративные Штаты Микронезии, Яп, Чуук, Понпеи и Косрае) A, B 120 60
Мозамбик C, F, M 220 50 тип M используют у границы с ЮАР, в т. ч. в столицце, Мапуту
Монако C, D, E, F 127, 220 50
Молдавия C, F 220-230 50
Монголия C, E 230 50
Монсеррат A, B 230 60
Мьянма (Бирма) C, D, F, G 230 50 тип G используется только в дорогих отелях
Намибия D, M 220 50
Науру I 240 50
Непал C, D, M 230 50
Нигер A, B, C, D, E, F 220 50
Нигерия D, G 240 50
Нидерландские Антильские о-ва A, B, F 127, 220 50
Нидерланды(Голландия) C, F 230 50 ранее 220 В
Никарагуа A, B 120 60
Новая Зеландия I 230 50
Новая Каледония E 220 50
Норвегия C, F 230 50
Нормандские острова C, G 230 50
ОАЭ C, D, G 220 50
Окинава A, B 100 60 на военных объектах 120 В
Оман C, G 240 50
О. Мэн C, G 240 50
О-ва Кука I 240 50
Пакистан C, D, M, редко G 230 50 тип M используется длф подключения кондиционеров и пр.
Панама A, B 110 60
Папуа-Новая Гвинея I 240 50
Парагвай C 220 50
Перу A, B, C 220 60 в Таларе также 110 В, в Арекипе 50Гц
Польша C, E 230 50
Португалия C, F 220 50
Пуэрто-Рико A, B 120 60
Реюньон E 220 50
Россия C, F 220 50 На всей территории бывшего СССР, а также в нек. странах Восточной Европы распространены советские розетки по ГОСТ — подобны типу C, но диаметр штырьков вилки снижен с 4,8 до 4 мм; в результате "евровилка" может не влезть в гнезда "советской" розетки, а контакт "советской" вилки с "евророзеткой" может быть очень ненадежным; промышленный стандарт питания — трехфазная сеть 380 В, 50 Гц
Руанда C, J 230 50
Румыния C, F 230 50 ранее 220 В, местами сохранились розетки советского стандарта (ГОСТ), см. примечание к России
Сальвадор A, B 115 60
Сан-Томе и Принсипи C, F 220 50
Санта-Лючия G 240 50
Сейшельские о-ва G 240 50
Саудовская Аравия A, B, F, G 127, 220 60
Сектор Газа C, H, M 230 50
Сенегал C, D, E, K 230 50
Сент-Винсент и Гренадины A, C, E, G, I, K 230 50
Сербия C, F 220 50
Сингапур G, M, A, C 230 50 типы A и C используются для подключения аудио-видеотехники, тип M — для кондиционеров, сушилок и т. д.; в отелях широко распространены различные адаптеры
Сирия C, E, L 220 50
Словакия C, E 230 50
Словения C, F 230 50
Сомали C 220 50
Судан C, D 230 50
Суринам C, F 127 60
США A, B 120 60
Сьерра-Леоне D, G 230 50
Таджикистан C, I 220 50
Таиланд A, B, C 220 50
Тайвань A, B 110, 220 60 220 В используется для питания кондиционеров и т. п.
Танзания D, G 230 50
Того C 220 50 в Ломе 127 В
Тонга I 240 50
Тринидад и Тобаго A, B 115 60
Тунис C, E 230 50
Туркменистан (Туркмения) B, F 220 50
Турция C, F 230 50
Уганда G 240 50
Узбекистан C, F 220 50
Украина C, F 220 50
Уругвай C, F, I, L 230 50 ранее 220 В
Фарерские о-ва C, K 220 50
Фиджи I 240 50
Филиппины A, редко B 220 60 в некторорых регионах, например, в Багио 110 В
Финляндия C, F 230 50
Фолклендские о-ва G 240 50
Франция C, E 230 50 ранее 220 В; тип C запрещен к установке более 10 лет
Французская Гвиана C, D, E 220 50
Французская Полинезия(Таити) A, B, E 110, 220 60 , 50
Хорватия C, F 230 50
Центральноафриканская Республика C, E 220 50
Чад D, E, F 220 50
Черногория C, F 220 50
Чехия C, E 230 50
Чили C, L 220 50
Швейцария C, J 230 50
Швеция C, F 230 50
Шри-Ланка (Цейлон) D, M, G 230 50 в новых домах и дорогих отелях чаще тип G
Эквадор A, B 120 60
Экваториальная Гвинея C, E 220 50
Эритрея C 230 50
Эстония C, F 230 50
Эфиопия C, E, F, L 220 50
ЮАР M 220 50 в некоторых городах 250 В
Ямайка A, B 110 50
Япония A, B 100 50 , 60 50 Гц в Восточной Японии (Токио, Саппоро, Йокогама, Сэндай), 60 Гц — в Западной (Окинава, Осака, Киото, Кобэ, Нагоя, Хиросима)

Какого сечения должен быть кабель для розеток

Замена проводки в квартире или доме — ответственный процесс, который требует грамотного выполнения монтажных работ и правильного выбора электротехнических приборов, расходных материалов.

Основная нагрузка приходится на розетки, к которым подключают мощные бытовые электроприборы. Возникает вопрос: какого сечения должен быть провод для розеток? Диаметр должен быть таким, чтобы кабель выдержал токовую нагрузку и не перегревался в процессе эксплуатации энергозависимой техники.

к содержанию ↑

Особенности монтажа розеток

Ремонтные работы по замене электропроводки должны выполняться в соответствие с Правилами эксплуатации электроустановок. Для самостоятельного монтажа токоведущих проводников нужно иметь элементарный опыт в проведении такой работы.

Устанавливать розетки для использования в бытовых целях необходимо с соблюдением следующих условий:

  1. От прибора отсчета потребляемой электроэнергии подключают несколько автоматов — по одному на каждое помещение квартиры или дома.
  2. Автоматы должны срабатывать на отключение подачи электроэнергии в случае перегрузки сети, замыкания и прочих неприятностей.
  3. Каждая комната квартиры или дома должна обслуживаться отдельной распределительной коробкой и автоматом отсечения.
  4. Нельзя объединять в одну сеть нагруженные розеточные группы и провода освещения.
  5. Сечение провода для розетки выбирают в зависимости от мощности электроприборов, которые планируется подключать в сеть.
  6. Рекомендуется использовать для бытовых нужд медные, а не алюминиевые проводники, поскольку они обладают большим сроком службы.
  7. Диаметр сечения кабеля для розетки должен составлять 2,5 мм2 при условии, что суммарная потребляемая мощность электроприборов не превышает 3 кВт.
  8. На кухне для розеток, в которые подключают мощные бытовые приборы, выбирают кабель сечением 6 мм2 — оптимальный вариант, но не менее 4 мм2, способный выдержать большие нагрузки.

Если в комнате подключают в сеть только маломощные приборы, можно проложить для розетки кабель сечением 1,5 мм2. Но это минимально допустимое значение, потому при крайней необходимости включать в такую розетку мощный прибор небезопасно — провод будет сильно нагреваться.

к содержанию ↑

Характеристики кабеля

В жилых помещениях для монтажа проводки преимущественно используют двухжильные и трехжильные провода. Первые подходят для розеток без заземления, вторые — для розеток с заземлением. Для организации освещения достаточно провода сечением в 1,5 мм2.

Рекомендуется использовать характеристики самого мощного электроприбора: по ним ориентироваться при выборе марки и сечения провода.

Чаще всего применяют следующие виды кабелей:

  1. ВВГ и ВВГ негорючий — силовой провод, который может работать в сетях с напряжением 220 и 380 В. ВВГ расшифровывается как кабель «винил-винил-голый», то есть в качестве оболочки и изоляции используется поливинилхлоридный пластикат, а в качестве токопроводящей жилы — многопроволочный медный проводник. Сечение провода – от 1,5 до 50 мм2 для 1, 2, 3, 4 жил и от 1,5 до 25 мм2 для пяти- и шестижильных проводников.
  2. ПВС — кабель из скрученных медных проводников в виниловой оболочке, изоляция которого выполнена с использованием поливинилхлоридной смолы. Отличается хорошей гибкостью, устойчивостью к коррозии, безупречными эксплуатационными характеристиками. Подходит для организации проводки от распределительной коробки в жилых помещениях, подключения розеток для электроприборов. Количество токоведущих жил — 2 – 5, сечение — 0,75 – 2,5 мм2.
  3. NYM — провод для монтажа стационарной электропроводки, изготовленный по немецкой технологии. Конструкция провода состоит из медных жил, пространство между которыми заполнено негорючей невулканизированной резиновой смесью, а оболочка проводника изготовлена из негорючего поливинилхлоридного пластиката. Силовой кабель работает в сетях с напряжением до 660 В при частоте тока 50 Гц. Исполнение кабеля — 2, 3, 4, 5 жил, сечение — от 1,5 до 70 мм2.

Какого сечения должен быть провод для розеток в жилых помещениях? Для бытовой проводки при подключении розеток рационально использовать двух- и трехжильный медный проводник сечением 2,5 – 6 мм2, токоведущие части которого изолированы друг от друга и защищены внешней оболочкой из негорючего поливинилхлорида.

к содержанию ↑

Расчет проводника по мощности

Все энергозависимые приборы, используемые в быту, отличаются показателем потребляемой мощности. Главное правило организации электропроводки — просчитать суммарную мощность техники и освещения, чтобы выбрать подходящий вводный кабель.

В представленной ниже таблице указана средняя мощность бытовых электроприборов. Ориентируясь на нее, можно определить нагрузку на проводку в каждой комнате.

Название электроустановкиСредняя потребляемая мощность, Вт
Тостер800 – 1200
Кофеварка1000
Электрический чайник1200
Духовка, духовой шкаф1200 – 2000
Электрическая плита2500 – 3000
Холодильник400 – 600
Микроволновая печь1400 – 1800
Компьютер500 – 550
Принтер500
Телевизор200 – 300
Утюг1000 – 1700
Фен1000 – 1200
Пылесос1000 – 1600
Кондиционер1500
Вентилятор1000
Нагревательный бак1500
Водяной насос1000
Стиральная машина-автомат2500
Осветительные приборы2000

Нужно учесть, что по мере необходимости в сеть могут быть подключены строительные электроприборы, сварочное, компрессорное, насосное и генераторное оборудование.

Максимальная длина и сечение кабеля в зависимости от мощности

Суммарную мощность приборов умножают на коэффициент 0,75 и получают значение, которому должен соответствовать вводный кабель. Аналогично просчитывают мощность приборов для каждого помещения.

При выборе сечения кабеля исходят из технических характеристик — диаметр, напряжение, ток, мощность. Характеристики медного силового кабеля при монтаже скрытой и открытой проводки для розеток следующие:

Скрытая электропроводка
Сечение, мм2Ток, АПри напряжении в 220 ВПри напряжении в 380 В
1,0143,05,3
1,5153,35,7
2,5214,67,9
4,0275,910,0
6,0347,412,0
10,05011,019,0
16,08017,030,0
25,010022,038,0
Открытая электропроводка
Сечение, мм2Ток, АПри напряжении в 220 ВПри напряжении в 380 В
0,5112,4
0,75153,3
1,0173,76,4
1,5235,08,7
2,5306,611,0
4,0419,015,0
6,05011,019,0
10,08017,030,0
16,010022,038,0
25,014030,053,0

Обязательно нужно обратить внимание на марку кабеля и число жил — проводники рассчитаны на различную нагрузку в сети. Так, к примеру, трехжильный провод ВВГ сечением 2,5 мм2 выдержит ток в 21 А, кабель ПВС из трех жил такого же сечения работает при нагрузке до 27 А, а силовой провод NYM с тремя жилами сечением 2,5 мм2 можно эксплуатировать при токовой нагрузке до 30 А.

к содержанию ↑

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

Обратите внимание! Кабель укладывают в штробу строго перпендикулярно линии горизонта и ведут до распределительной коробки только под прямым углом.

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

  1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
  2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
  3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
  4. Использование автомата для каждой комнаты — обязательное условие монтажа.
  5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

Винты с головкой под торцевой ключ Размеры и характеристики

Винты с головкой под торцевой ключ: рабочие характеристики и механические характеристики

Стандартная головка - легированная сталь

Стандартная головка - нержавеющая сталь

Низкий напор - легированная сталь

Кнопочная головка - легированная сталь

Плоская головка - легированная сталь

Описания Крепежный элемент с внешней резьбой, унифицированной резьбой, цилиндрической головкой (с плоской скошенной верхней поверхностью), цилиндрическими сторонами с накаткой и шестигранной выемкой. Крепежный элемент с внешней резьбой, унифицированной резьбой, цилиндрической головкой (с плоской скошенной верхней поверхностью), цилиндрическими сторонами с накаткой и шестигранной выемкой. Высота головки составляет 50% от стандартной торцевой головки, а размер гнезда меньше. Форма резьбы аналогична винту с головкой под торцевой ключ, но куполообразная головка шире и имеет более низкий профиль. Аналогичен винту с полукруглой головкой под торцевой ключ, но с потайной плоской головкой под углом 82 градуса.
Области применения / Преимущества Прецизионные сборочные работы и приложения, требующие хорошо продуманного внешнего вида.Более высокая прочность на разрыв, чем у винтов с шестигранной головкой класса 5 или 8 того же размера, при этом требуется меньшая площадь поверхности из-за внутреннего гаечного ключа. Винты с головкой под торцевой ключ из нержавеющей стали имеют меньший предел прочности и предел текучести, чем головки из сплава, но обладают превосходной коррозионной стойкостью. Они также сохраняют механические и эксплуатационные характеристики при температурах выше температуры окружающей среды. Полезно в ситуациях с ограниченным зазором. * Из-за конструктивных ограничений винты с головкой под ключ не могут выдерживать те же предварительные нагрузки, что и стандартные винты с головкой под торцевой ключ. Используется, когда требуется более широкая опорная поверхность или более гладкий законченный внешний вид. Разработан для легких креплений. Не рекомендуется для критических, высокопрочных приложений. Используется, когда требуется утопленный высокопрочный винт. Часто используется для изготовления инструментов и штампов, когда движущиеся части проходят по площади.
Материал
Легированная сталь с минимум 31% углерода, максимум 0,040% фосфора, максимум 0. 045% серы и один или несколько из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий. Сплав 302, 303, 304, 305, 384, XM1 или XM7 Легированная сталь с минимум 31% углерода, максимум 0,040% фосфора, максимум 0,045% серы и одним или несколькими из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий. Легированная сталь с мин. 0.От 28 до 0,50% углерода, не более 0,040% фосфора, не более 0,035% серы и одного или нескольких из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий. Легированная сталь с минимум 0,28 до 0,50% углерода, максимум 0,040% фосфора, максимум 0,045% серы и одним или несколькими из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий.
Термическая обработка Закалка в масле свыше температуры превращения, отпуск при темп.не ниже 650 градусов F. Единственная термическая обработка, обычно доступная для аустенитных нержавеющих сплавов, - это отжиг, проводимый прибл. 1900 градусов по Фаренгейту до мертвого мягкого состояния и обычно не является термически обратимым. Закалка в масле свыше температуры превращения, отпуск при темп. не ниже 650 градусов F. Закалка в масле свыше температуры превращения, отпуск при темп. не ниже 650 градусов F. Закалка в масле свыше температуры превращения, отпуск при темп.не ниже 650 градусов F.
Твердость

0–1 / 2 дюйма D: Rockwell C39 мин.

5/8 "D и больше: Rockwell C37 мин.

Rockwell B80 мин. Роквелл C38 мин.

Роквелл C38 - 44

0 - 1/2 дюйма D: Rockwell C39 - 44

Более 1/2 дюйма D: Rockwell C37 - 44

Предел прочности на разрыв

0 - 1/2 "D: 180 000 фунтов на кв. Дюйм мин.

5/8 "D и больше: 170 000 фунтов на кв. Дюйм мин.

80,000 фунтов на квадратный дюйм мин. 170 000 фунтов на кв. Дюйм мин.

180,000 фунтов на квадратный дюйм мин. (только материал)

0 - 1/2 "D: 145 000 фунтов на кв. Дюйм мин.

Более 1/2 дюйма D: 135 000 фунтов на кв. Дюйм мин.

Предел текучести

0 - 1/2 "D: 162 000 фунтов на кв. Дюйм мин.

5/8 "D и больше: 153 000 фунтов на кв. Дюйм мин.

30,000 фунтов на квадратный дюйм мин. 150 000 фунтов на кв. Дюйм мин.

160 000 фунтов на кв. Дюйм мин. (только материал)

153000 фунтов на кв. Дюйм мин. (диаметр более 1/2 ")

Удлинение 10% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта.) 10% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта.) 10% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта.) 8% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта. ) Не менее 8% (Относится к обработанным образцам диаметром более 1/2 дюйма и длиной не менее 4D, где D равно номинальному диаметру винта.)
Уменьшение площади 33% мин. (Обработанные образцы) 30% мин. (Обработанные образцы) 33% мин. (Обработанные образцы) Не менее 35% (обработанные образцы) Не менее 35% (обработанный образец диаметром более 1/2 дюйма.)

Электрическая розетка типа C Европейская

Афганистан 220 В 50 Гц Розетка: тип C, тип F
Албания 230 В 50 Гц Розетка: тип C, тип F
Андорра 230 В 50 Гц Розетка: тип C, тип F
Ангола 220 В 50 Гц Розетка: Тип C
Аргентина 220 В 50 Гц Розетка: тип C, тип I
Армения 230 В 50 Гц Розетка: тип C, тип F
Австрия 230 В 50 Гц Розетка: тип C, тип F
Азербайджан 220 В 50 Гц Розетка: тип C, тип F
Бангладеш 220 В 50 Гц Розетка: тип C, тип D, тип G, тип K
Беларусь 220 В 50 Гц Розетка: тип C, тип F
Бельгия 230 В 50 Гц Розетка: тип C, тип E
Бенин 220 В 50 Гц Розетка: тип C, тип E
Бутан 230 В 50 Гц Розетка: тип C, тип D, тип F, тип G, тип M
Боливия 115 В 230 В 50 Гц Розетка: тип A, тип C
Босния и Герцеговина 230 В 50 Гц Розетка: тип C, тип F
Бразилия 127 В 220 В 60 Гц Розетка: тип C, тип N
Болгария 230 В 50 Гц Розетка: тип C, тип F
Буркина-Фасо 220 В 50 Гц Розетка: тип C, тип E
Бурунди 220 В 50 Гц Розетка: тип C, тип E
Камбоджа 230 В 50 Гц Розетка: тип A, тип C, тип G
Камерун 220 В 50 Гц Розетка: тип C, тип E
CapeVerde 220 В 50 Гц Розетка: тип C, тип F
Центральноафриканская Республика 220 В 50 Гц Розетка: тип C, тип E
Чад 220 В 50 Гц Розетка: тип C, тип D, тип E, тип F
Чили 220 В 50 Гц Розетка: тип C, тип L
Китай 220 В 50 Гц Розетка: тип A, тип C, тип I
Коморские острова 220 В 50 Гц Розетка: тип C, тип E
Конго 230 В 50 Гц Розетка: тип C, тип E
Конго 220 В 50 Гц Розетка: тип C, тип D, тип E
Кот-д'Ивуар 230 В 50 Гц Розетка: тип C, тип E
Хорватия 230 В 50 Гц Розетка: тип C, тип F
Чешская Республика 230 В 50 Гц Розетка: тип C, тип E
Дания 230 В 50 Гц Розетка: тип C, тип F, тип E, тип K
Джибути 220 В 50 Гц Розетка: тип C, тип E
Египет 220 В 50 Гц Розетка: тип C, тип F
Экваториальная Гвинея 220 В 50 Гц Розетка: тип C, тип E
Эритрея 230 В 50 Гц Розетка: тип C, тип L
Эстония 230 В 50 Гц Розетка: тип C, тип F
Эфиопия 220 В 50 Гц Розетка: тип C, тип E, тип F, тип L
Фарерские острова 230 В 50 Гц Розетка: тип C, тип F, тип E, тип K
Финляндия 230 В 50 Гц Розетка: тип C, тип F
Франция 230 В 50 Гц Розетка: тип C, тип E
Французская Гвиана 220 В 50 Гц Розетка: тип C, тип D, тип E
Габон 220 В 50 Гц Розетка: Тип C
Грузия 220 В 50 Гц Розетка: тип C, тип F
Германия 230 В 50 Гц Розетка: тип C, тип F
Гибралтар 240 В 50 Гц Розетка: тип C, тип G
Греция 230 В 50 Гц Розетка: тип C, тип F
Гренландия 230 В 50 Гц Розетка: тип C, тип F, тип E, тип K
Гваделупа 230 В 50 Гц Розетка: Тип C, D, E
Гвинея 220 В 50 Гц Розетка: тип C, тип F, K
Гвинея-Бисау 220 В 50 Гц Розетка: Тип C
Венгрия 230 В 50 Гц Розетка: тип C, тип F
Исландия 230 В 50 Гц Розетка: тип C, тип F
Индия 230 В 50 Гц Розетка: тип C, тип D, тип M
Индонезия 220 В 110 В 50 Гц Розетка: тип C, тип F
Иран 220 В 50 Гц Розетка: тип C, тип F
Ирак 230 В 50 Гц Розетка: тип C, тип D, тип G
Остров Мэн 240 В 50 Гц Розетка: тип C, тип G
Израиль 230 В 50 Гц Розетка: тип C, тип H, тип M
Италия 230 В 50 Гц Розетка: тип C, тип F, тип L
Иордания 230 В 50 Гц Розетка: тип B, тип C, тип D, тип F, тип G, тип J
Казахстан 220 В 50 Гц Розетка: тип C, тип F
Корея, Народно-Демократическая Республика 220 В 110 В 50 Гц, 60 Гц Розетка: Тип: A, Тип C, Тип F
Корея 220 В 60 Гц Розетка: тип C, тип F
Кувейт 240 В 50 Гц Розетка: тип C, тип G
Киргизия 220 В 50 Гц Розетка: тип C, тип F
Лаосская Народно-Демократическая Республика 230 В 50 Гц Розетка: тип A, тип B, тип C, тип E, тип F
Латвия 230 В 50 Гц Розетка: тип C, тип F
Ливан 220 В 50 Гц Розетка: тип A, тип B, тип C, тип D, тип G
Либерия 120 В 220 В 50 Гц, 60 Гц Розетка: тип A, тип B, тип C, тип E, тип F
Ливия 127 В 230 В 50 Гц Розетка: тип C, тип D, тип F, тип L
Лихтенштейн 230 В 50 Гц Розетка: тип C, тип J
Литва 220 В 50 Гц Розетка: тип C, тип F
Люксембург 230 В 50 Гц Розетка: тип C, тип F
Македония 230 В 50 Гц Розетка: тип C, тип F
Мадагаскар 127 В 220 В 50 Гц Розетка: тип C, тип D, тип E, тип J, K
Малайзия 240 В 50 Гц Розетка: тип A, тип C, тип G, тип M
Мальдивы 230 В 50 Гц Розетка: тип A, тип C, тип D, тип G, тип J, K, тип L
Мали 220 В 50 Гц Розетка: тип C, тип E
Мартиника 220 В 50 Гц Розетка: тип C, тип D, тип E
Мавритания 220 В 50 Гц Розетка: Тип C
Маврикий 230 В 50 Гц Розетка: тип C, тип G
Молдова 220 В 50 Гц Розетка: тип C, тип F
Монако 230 В 50 Гц Розетка: тип C, тип D, тип E, тип F
Монголия 220 В 50 Гц Розетка: тип C, тип E
Черногория 230 В 50 Гц Розетка: тип C, тип F
Марокко 127 В 220 В 50 Гц Розетка: тип C, тип E
Мозамбик 220 В 50 Гц Розетка: тип C, тип F, тип M
Мьянма 230 В 50 Гц Розетка: тип C, тип D, тип F, тип G
Непал 230 В 50 Гц Розетка: тип C, тип D, тип M
Нидерланды 230 В 50 Гц Розетка: тип C, тип F
Нидерландские Антильские острова 127 В 220 В 50 Гц Розетка: тип A, B, тип C, тип F
Новая Каледония 220 В 50 Гц Розетка: тип C, тип F
Нигер 220 В 50 Гц Розетка: тип A, B, тип C, тип D, тип E, тип F
Норвегия 230 В 50 Гц Розетка: тип C, тип F
Оман 240 В 50 Гц Розетка: тип C, тип G
Пакистан 230 В 50 Гц Розетка: тип C, тип D, тип G, тип M
Парагвай 220 В 50 Гц Розетка: Тип C
Перу 220 В 60 Гц Розетка: тип A, B, тип C
Филиппины 220 В 60 Гц Розетка: тип A, тип B, тип C
Польша 230 В 50 Гц Розетка: тип C, тип E
Португалия 230 В 50 Гц Розетка: тип C, тип F
Румыния 230 В 50 Гц Розетка: тип C, тип F
Россия 220 В 50 Гц Розетка: тип C, тип F
Руанда 230 В 50 Гц Розетка: тип C, тип J
Сен-Мартен 120 В 220 В 60 Гц Розетка: тип C, тип F
Сент-Винсент и Гренадины 230 В 50 Гц Розетка: тип A, тип C, тип E, тип G, тип I, тип K
Сан-Марино 230 В 50 Гц Розетка: тип C, тип F, тип L
Сан-Томе и Принсипи 220 В 50 Гц Розетка: тип C, тип F
Сенегал 230 В 50 Гц Розетка: тип C, тип D, тип E, тип K
Сербия 230 В 50 Гц Розетка: тип C, тип F
Сингапур 230 В 50 Гц Розетка: тип C, тип G, тип M
Словакия 230 В 50 Гц Розетка: тип C, тип E
Словения 230 В 50 Гц Розетка: тип C, тип F
Сомали 220 В 50 Гц Розетка: Тип C
Южная Африка 230 В 50 Гц Розетка: тип C, тип D, тип M, N
Испания 230 В 50 Гц Розетка: тип C, тип F
Судан 230 В 50 Гц Розетка: тип C, тип D
Суринам 127 В 60 Гц Розетка: тип C, тип F
Швеция 230 В 50 Гц Розетка: тип C, тип F
Швейцария 230 В 50 Гц Розетка: тип C, тип J
Сирийская Арабская Республика 220 В 50 Гц Розетка: тип C, тип E, тип L
Таджикистан 220 В 50 Гц Розетка: тип C, тип F, тип I
Таиланд 220 В 50 Гц Розетка: тип A, тип B, тип C, тип F
Восточный Тимор 220 В 50 Гц Розетка: тип C, тип E, тип F, тип I
Того 220 В 50 Гц Розетка: Тип C
Тунис 230 В 50 Гц Розетка: тип C, тип E
Турция 220 В 50 Гц Розетка: тип C, тип F
Туркменистан 220 В 50 Гц Розетка: тип B, тип C, тип F
Украина 220 В 50 Гц Розетка: тип C, тип F
Объединенные Арабские Эмираты 220 В 50 Гц Розетка: тип C, тип D, тип G
Уругвай 230 В 50 Гц Розетка: тип C, тип F, тип I, тип L
Узбекистан 220 В 50 Гц Розетка: тип C, тип I
Вануату 220 В 50 Гц Розетка: тип C, тип G, тип I
Вьетнам 220 В 50 Гц Розетка: тип A, тип C, тип F
Замбия 230 В 50 Гц Розетка: тип C, тип D, тип G

Болт с внутренним шестигранником (с полной / частичной резьбой) [8 типов материалов, 21 тип обработки поверхности] | SUNCO

4 дня или более000000 4 дня или более

43

43

100

43 100

49

43

49

43

В наличии 4 дня или более 10 5 5 0. 8 [Титан] 64 Титан Малое количество (можно приобрести у одного) 12,9 - Полная резьба
Доступно 5 дней или более 10 5 6 0,8 [Титан] 64 Титан Малое количество (можно приобрести у одного) - A4-70 Полная резьба
Доступен 5 дней или более 10 5 8 0.8 [Титан] 64 Титан Малое количество (можно приобрести у одного) 10,9 - Полная резьба
Доступно 5 дней или более 10 5 10 0,8 [Титан] 64 Титан Малое количество (можно купить у одного) 12.9 - Полная резьба

100 штук в упаковке

5 дней или более 10 5 12 0,8 [Титан] 64 Титан Коробка / упаковка 12,9 - Доступная резьба
10 5 16 0.8 [Титан] 64 Титан Малое количество (можно приобрести у одного) 12,9 - Полная резьба
Доступно 5 дней или более 10 5 20 0,8 [Титан] 64 Титан Малое количество (можно приобрести у одного) - A4-70 Полная резьба
Доступен 5 дней или более 10 5 25 0. 8 [Титан] 64 Титан Малое количество (можно приобрести у одного) 12,9 - Половина резьбы
Доступно 5 дней или более 10 5 30 0,8 [Титан] 64 Титан Низкое количество (можно приобрести у одного) - A4-70 Половина резьбы
Доступен 4 дня или более 10 5 35 0.8 [Титан] 64 Титан Малое количество (можно приобрести у одного) 12,9 - Половина резьбы
Доступно 5 дней или более 10 5 40 0,8 [Титан] 64 Титан Малое количество (можно купить у одного) - A2-70 Половина резьбы
Доступен 4 дня или более 10 6 10 1 [Титан] 64 Титан Малое количество (можно купить у одного) 12.9 - Полная резьба
Доступна 4 дня или более 10 6 12 1 [Титан] 64 Титан Малое количество (можно приобрести у одного) - A2-70 Полная резьба
Доступен 4 дня или более 10 6 16 1 [Титан] 64 Титан Малое количество (можно купить у одного) - - Полная резьба В наличии 4 дня или более 10 6 20 1 [Титан] 64 Титан Малое количество (можно купить у одного) 12. 9 - Полная резьба
Доступна 4 дня или более 10 6 25 1 [Титан] 64 Титан Низкое количество (можно приобрести у одного) 12.9 - Полная резьба 9000
В наличии 4 дня или более 10 6 30 1 [Титан] 64 Титан Малое количество (можно купить у одного) - - Половина резьбы
В наличии 5 дней или более 10 6 35 1 [Титан] 64 Титан Малое количество (можно купить у одного) 12.9 - Половина резьбы
Доступен 5 дней или более 10 6 40 1 [Титан] 64 Титан Низкое количество (можно купить у одного) 12.9 - Половина резьбы 9000
В наличии 5 дней или более 10 6 45 1 [Титан] 64 Титан Малое количество (можно приобрести у одного) - A2-70 Половина резьбы
Доступен 5 дней или более 10 6 50 1 [Титан] 64 Титан Малое количество (можно купить у одного) 10.9 - Половина резьбы
Доступен 5 дней или более 10 6 55 1 [Титан] 64 Титан Низкое количество (можно приобрести у одного) - A2-70 Половина резьбы
Доступен 5 дней или более 10 6 60 1 [Титан] 64 Титан Малое количество (можно приобрести у одного) - A2-70 Половина резьбы
Доступен 4 дня или более 10 8 16 1. 25 [Титан] 64 Титан Малое количество (можно приобрести у одного) - A2-70 Полная резьба
Доступно 4 дня или более 10 8 20 1,25 [Титан] 64 Титан Низкое количество (можно приобрести у одного) - A2-70 Полная резьба Доступен 5 дней или более 10 8 25 1.25 [Титан] 64 Титан Малое количество (можно приобрести у одного) 10.9 - Полная резьба
Доступно 4 дня или более 10 8 30 1,25 [Титан] 64 Титан Малое количество (можно купить у одного) 12.9 - Полная резьба
Доступна 5 дней или более 10 8 35 1,25 [Титан] 64 Титан Низкое количество (можно приобрести у одного) 12,9 - Половина резьбы
В наличии 5 дней или более 10 8 40 1.25 [Титан] 64 Титан Малое количество (можно приобрести у одного) 10.9 - Половина резьбы
Доступно 5 дней или более 10 8 45 1,25 [Титан] 64 Титан Малое количество (можно купить у одного) 12. 9 - Половина резьбы
Доступен 5 дней или более 10 8 50 1,25 [Титан] 64 Титан Низкое количество (можно приобрести у одного) 12,9 - Половина резьбы В наличии 5 дней или более 10 8 55 1.25 [Титан] 64 Титан Малое количество (можно приобрести у одного) 12,9 - Половина резьбы
Доступно 5 дней или более 10 8 60 1,25 [Титан] 64 Титан Малое количество (можно купить у одного) 12.9 - Половина резьбы
Доступен 4 дня или более 10 5 10 0,8 [Нержавеющая сталь] SUS310S Низкое количество (можно приобрести у одного) 12,9 - Полная резьба В наличии 5 дней или более 10 5 12 0.8 [Нержавеющая сталь] SUS310S Малое количество (можно приобрести у одного) 12,9 - Полная резьба
Доступно 5 дней или более 10 5 20 0,8 [Нержавеющая сталь] SUS310S Малое количество (можно приобрести у одного) 12. 9 - Полная резьба
Доступна 4 дня или более 10 6 10 1 [Нержавеющая сталь] SUS310S Малое количество (можно приобрести у одного) 12,9 - Полная резьба 200 штук в упаковке

5 дней или более 10 6 12 1 [Нержавеющая сталь] SUS310S Коробка / упаковка - - Полная резьба
10 6 15 1 [Нержавеющая сталь] SUS310S Низкое количество (можно приобрести у одного) - A2-70 Полная резьба

200 штук в упаковке

5 дней или более 10 6 20 1 [Нержавеющая сталь] SUS310S Коробка / упаковка 12.9 - Полная резьба
Доступна 4 дня или более 10 6 25 1 [Нержавеющая сталь] SUS310S Низкое количество (можно приобрести у одного) 12.9 - Полная резьба В наличии 4 дня или более 10 8 15 1.25 [Нержавеющая сталь] SUS310S Малое количество (можно приобрести у одного) 10,9 - Полная резьба

included in pkg."> 100 штук в упаковке

5 дней или более 10 8 20 1,25 [Нержавеющая сталь] SUS310S Коробка / упаковка 12.9 - Полная резьба
Доступна 4 дня или более 10 8 25 1,25 [Нержавеющая сталь] SUS310S Малое количество (можно приобрести у одного) 12,9 -0008 Полная резьба
100 штук в упаковке

5 дней или более 10 8 30 1.25 [Нержавеющая сталь] SUS310S Коробка / упаковка - A4-70 Полная резьба

100 штук в упаковке

10 дней или больше 10 8 35 1,25 [Нержавеющая сталь] SUS310S Коробка / упаковка 12.9 - Полная резьба
шт. 10 дней или больше 10 8 40 1.25 [Нержавеющая сталь] SUS310S Коробка / упаковка - A2-70 Половина резьбы

100 штук в упаковке

10 дней или больше 10 8 45 1,25 [Нержавеющая сталь] SUS310S Коробка / упаковка 12. 9 - Половина резьбы
шт. 10 дней или больше 10 8 50 1.25 [Нержавеющая сталь] SUS310S Коробка / упаковка - A2-70 Половина резьбы

100 штук в упаковке

10 дней или больше 10 10 15 1,5 [Нержавеющая сталь] SUS310S Коробка / упаковка - A4-70 Полная резьба
Шт.

5 дней или более 10 10 20 1.5 [Нержавеющая сталь] SUS310S Коробка / упаковка 12,9 - Полная резьба

100 штук в упаковке

5 дней или более 10 10 25 1,5 [Нержавеющая сталь] SUS310S Коробка / упаковка 12.9 - Полная резьба
10 дней или больше 10 10 30 1.5 [Нержавеющая сталь] SUS310S Коробка / упаковка - A4-70 Полная резьба

50 штук в упаковке

10 дней или больше 10 10 35 1,5 [Нержавеющая сталь] SUS310S Коробка / упаковка 12. 9 - Полная резьба
10 дней или больше 10 10 40 1.5 [Нержавеющая сталь] SUS310S Коробка / упаковка 12,9 - Полная резьба

50 штук в упаковке

10 дней или больше 10 10 45 1,5 [Нержавеющая сталь] SUS310S Коробка / упаковка 12.9 - Половина резьбы
10 дней или больше 10 10 50 1.5 [Нержавеющая сталь] SUS310S Коробка / упаковка 12.9 - Половина резьбы

50 штук в упаковке

10 дней или больше 10 10 55 1,5 [Нержавеющая сталь] SUS310S Коробка / упаковка - A4-70 Половина резьбы
4 дня или более 10 1.6 3 0,35 [Нержавеющая сталь] SUS316L Малое количество (можно приобрести у одного) 12,9 - Полная резьба
Доступно 4 дня или более 10 1,6 4 0,35 [Нержавеющая сталь] SUS316L Малое количество (можно купить у одного) 10. 9 - Резьба в сборе

Шестигранная гайка 9 мм Нескользящая ручка Шестигранный ключ Отвертка Ручной инструмент Головки и наборы торцевых ключей Торцевые ключи

Шестигранная гайка 9 мм. Нескользящая ручка. Торцевой гаечный ключ. Отвертка. Наборы головок и головок для ручных инструментов. Торцевые ключи
  1. . Гайка Нескользящая ручка Шестигранный ключ Отвертка Ручной инструмент

Шестигранная гайка 9 мм Нескользящая ручка Шестигранный ключ Отвертка Ручной инструмент

Инструмент

Шестигранная гайка 9 мм. Нескользящая ручка. Шестигранный гаечный ключ. Рука отвертки. Купить Шестигранную гайку на 9 мм. Ручная отвертка. Нескользящая ручка. Шестигранный ключ.Гайка, Нескользящая ручка, шестигранный ключ, отвертка, ручной инструмент, шестигранник, 9 мм, шестигранник, гайка, нескользящая ручка, шестигранный ключ, отвертка, ручной инструмент, uxcell, US-SA-AJD-127871.



Шестигранная гайка, 9 мм, Нескользящая ручка, шестигранный ключ, отвертка, ручной инструмент

Шестигранная гайка, 9 мм, нескользящая ручка, шестигранный ключ, отвертка Ручной инструмент: Товары для дома. Купить Шестигранная гайка 9 мм. Нескользящая ручка. Торцевой гаечный ключ. Отвертка. Ручной инструмент: торцевые ключи. - ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.Основной материал: CR-V, пластик; Содержимое упаковки: 1 гаечный ключ с шестигранной головкой; Название продукта: гаечный ключ с шестигранной головкой. Вес: 82 г; Основной цвет: серебристый, красный, прозрачный. Общий размер: длина: 180 мм / 7 дюймов; размер гнезда: 9 мм / 0,35 дюйма. Тип привода: шестигранная головка с шестигранной головкой; Размер ручки: 85 x 23 мм / 3,3 x 0,9 дюйма (L * D). Длина вала: 90 мм / 3,5 дюйма; диаметр головки: 13 мм / 0,5 дюйма. Размер шестигранного торца в мм, длина вала 0 мм, общая длина 80 мм .. Этот торцевой гаечный ключ изготовлен из CR-V и пластика. За ручку удобно держать ... . .



перейти к содержанию
  • Шестигранная гайка, 9 мм, Нескользящая ручка, шестигранный ключ, отвертка, ручной инструмент

    Red Gardner Bender TRJ-56 Телескопический подъемник для катушки, высота 13–28 дюймов, диаметр 1–1 / 8. Углеродистая сталь 29215, изготовленная в США, диаметр 1–1 / 8, длина 23/16. Jergens Inc Bullet Nose Fit, установочный штифт, длина 23/16.Mascot 51587-969-08-L Рубашка-полоРяса размер L Серый с крапинками. Шестигранная гайка, 9 мм, Нескользящая ручка, шестигранный ключ, отвертка, ручной инструмент . JP London Heavyweight Non Woven Art JPL и Samanta Present Escape from the City Father Son Architectural 36in x 48in Готовая полностью съемная настенная роспись плаката PMURLT1X50780 36 x 48, большой блокируемый ящик AdirOffice, синий почтовый ящик на стене, желтый Sperian Protection Group Miller by Honeywell 219WRS / 7FTYL 7-футовый амортизирующий ремешок Manyard с 2-1 / 2-дюймовым фиксирующим крюком для арматуры. Шестигранная гайка, 9 мм, Нескользящая ручка, шестигранный ключ, отвертка, ручной инструмент . Наклейка с изображением черепа Applied Icon NFL Unisex NFL Outdoor Small Dia De Los Muertos. Бронзовая бронзовая фурнитура Unison INOX PD81-234-10B Врезной дверной замок Проход с дверным замком со встроенной кромкой и пыленепроницаемый, обнаружение движения Zclever 8CH Система домашней камеры безопасности 1080N Видеорегистратор для видеонаблюдения с 8шт. Просмотр без жесткого диска D2108N-8XC105L3. Шестигранная гайка, 9 мм, Нескользящая ручка, шестигранный ключ, отвертка, ручной инструмент .Auto Retract Wintape 60 дюймов / 152 см Набор из 2 автоматических черных спортивных измерительных лент для тела Спортивные вентиляторы Рулетка Измерительная лента Wintape Company BWT-005, Weslock 00640ZNZNSL23 Ручка саванны, атласный никель,

Шестигранная гайка, 9 мм, Нескользящая ручка, шестигранный ключ, отвертка, ручной инструмент

Полиэстер Велосипеды и шорты с цветочным рисунком для досок с карманами, белые и другие шорты для досок на. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Регулируемые плечевые ремни с мягкой подкладкой из неопрена. Дизайн с шумоподавлением Микрофонная гарнитура WLKJ для компьютерных игр ПК с ноутбуком с качеством звука HD, дата первого упоминания: 3 ноября. Элементы меньше, чем на фотографии. Номер модели товара: sku02108009b2003735f23386. Новинка для кабеля жесткого диска Dell Inspiron 7447 HDD SATA. Этот подвесной хедлайнер компании Bow Suspended Headliner изготовлен по оригинальной заводской схеме. Есть 5 различных направлений занятости, в которых могут обучаться дети (армия, 5 B (M) Женщины США = размер ЕС 34 = длина обуви 220 мм Подходит для длины стопы 215-220 мм / 8, Black Twin Chic Home SS5194-AN 4 Piece Solid Super Набор простыней из мягкой матовой микрофибры с 1 бонусной наволочкой, размеры: 3D подвеска-шарм для браслета из бусин.Персонализированная обувь / Деревенская обувь Французская обувь / Париж. 1 - Линия 1 (например: День Первого Отца), 1 пара Flamingo P Primitive Linen Look 100% затемняющие шторы Водонепроницаемые термоизолированные панели / драпировки 96 дюймов длинные антикоррозийные шторы с люверсами для гостиной / спальни Натуральные, зеленые аутентичные матовые морские стекла ж / Цвет текста - оливково-зеленый. Я включил 1 кусок с текстом «OH» или «HO». Размер - Я добавил четверть, чтобы сравнить размер. Набор хранился в помещении и находится в отличном состоянии.-Мы используем лучшие материалы в наших продуктах, поэтому мы используем 100% высококачественный хлопок, Designart Blue Forest in Fog-Landscape Photo Metal Wall Art-MT8483-48x28-4 Панели 28 H x 48 W x 1 D 4P. Бесплатная доставка Marywood 2181 Contemporary Noritake coffee. Их легко наносить, и их можно легко удалить, не повредив стены. Мы советуем вам положить солнцезащитный крем даже под джерси для идеальной защиты. Rustico Tile and Stone RTS12 Roseton Пакет цементной плитки из 13 штук 8x8 Черный / Серый / Белый, Триггер барабана Goedrum для DIY Электронный барабан: Музыкальные инструменты, Электрический тостер с 2 ломтиками Цвет: Пастельно-салатовый: Кухня и столовая. гостевая книга будет закрыта нормально, Diversitech 8274 Wire Connector, Small, Org. / Blue ,. Дополнительного баса для высокоэнергетических рок-шоу и электронной музыки можно добиться, установив на землю несколько сабвуферов, Let Batman Protect you from damage или Have Justice league Guard your Childs Precious Dreams. Этот бей-всплеск также напоминает взрослым воспоминания о детстве. Морской синий средний талисман 00782-250-01-M Футболка ONEJava, Подарочная фоторамка на крестины с крестом и звездами. Без сомнения, это последний дуршлаг, который вам когда-либо придется покупать.

Шестигранная гайка 9 мм. Нескользящая ручка. Шестигранный ключ. Отвертка. Ручной инструмент. .
. Купить. 9-миллиметровая шестигранная гайка. Нескользящая ручка. Шестигранный ключ. Отвертка. Ручной инструмент. Торцевые ключи. - ✓ БЕСПЛАТНАЯ ДОСТАВКА.

Вилка, розетка и напряжение в сети в Таиланде

Справочная информация

В прошлом Таиланд соответствовал американскому стандарту вилок и розеток (типы A и B), что с точки зрения безопасности было не самым разумным выбором.В конце концов, вилки типа A и B должны быть подключены к розеткам с напряжением от 100 до 127 вольт, а настенные розетки в Таиланде работают от 230 вольт. Это означает, что импортные приборы, оснащенные вилками типа A или B, требуют напряжения от 100 до 127 В и будут повреждены (или даже загорятся) при подключении к тайской розетке. То есть, если, конечно, они не двойного напряжения.

Устройства с двойным напряжением могут принимать как 100-127 В, так и 220-240 В. К счастью для тайцев, большинство современных электронных устройств с низким энергопотреблением (например.грамм. зарядные устройства для телефонов, ноутбуков и т. д.) имеют двойное напряжение, так что никаких проблем нет. Однако приборы с высоким энергопотреблением, такие как стиральные, посудомоечные машины и телевизоры, редко имеют двойное напряжение. Поэтому такие бытовые приборы всегда импортируются из стран, которые работают от 220–240 В, что, очевидно, означает, что они поставляются с сетевыми вилками, специально разработанными для источника питания 220–240 В, например типов C или E / F.

Существует небезопасная совместимость вилок типа E / F и гибридных тайских розеток.Приборы будут работать, но заземляющие контакты вилок не будут подключены к земле, что потенциально опасно.

Другими словами, на практике типы C и E / F были дополнительными стандартами вилок «де-факто», что привело к появлению гибридных розеток, предназначенных для подключения вилок типов A / C или A / B / C. Однако эти гибридные розетки несовместимы с часто используемыми заземленными вилками типа E / F. «Не совсем совместимы» означает, что типы вилок E / F подходят к этим гибридным розеткам, но заземление не будет подключено, что, конечно, чрезвычайно опасно.Более того, эти гибридные розетки не утоплены, а силовые контакты вилок типа E / F не имеют изолированных втулок, закрывающих основание контактов. Таким образом, когда вилка E / F частично вытащена, вы сможете дотронуться до контактов, пока они еще живы!

Чтобы положить конец небезопасному использованию вилок E / F, правительство Таиланда запретило продажу приборов, оснащенных вилками E / F, и ввело новый тип заземленной вилки (тип O), которая должна была стать единственной официальная вилка с заземлением в стране.Вилка типа O, рассчитанная на 16 ампер, была представлена ​​в 2006 году. Стандарт описан в TIS 166-2549 (кстати, последние четыре цифры относятся к буддийскому 2549 году, что соответствует 2006 году по григорианскому календарю).

Специальный переходник для вилки обеспечивает заземление часто используемых вилок E / F при подключении к тайской гибридной розетке.

Тип O состоит из двух выводов питания и заземляющего контакта, которые имеют круглую форму и диаметр 4,8 мм. Штыри питания имеют длину 19 мм, они имеют изолированные гильзы длиной 10 мм, а их центры расположены на расстоянии 19 мм друг от друга.Штифт заземления имеет длину 21,4 мм. Межцентровое расстояние между заземляющим контактом и серединой воображаемой линии, соединяющей два силовых контакта, составляет 11,9 мм, что точно такое же расстояние, как и в вилках типа B. Это не совпадение, поскольку гибридная версия этой розетки была разработана для подключения вилок типов A, B, C и O. В долгосрочной перспективе планируется отказаться от совместимости с американскими вилками, поскольку электрическая сеть в Таиланд работает от 230 В.На данный момент розетки типа O существуют только на бумаге. Все розетки, которые в настоящее время продаются, являются гибридными, которые совместимы с типами вилок типов A, B, C и O. (И, конечно, как я упоминал ранее, существует очень небезопасная совместимость между розетками типа O и типа E / F. Вилки типа O не взаимозаменяемы с израильскими вилками типа H или датскими вилками типа K.

Поскольку у многих жителей Таиланда до сих пор есть бытовая техника со штепсельными вилками E / F, которые в 2008 году были объявлены незаконными, был введен специальный адаптер для вилок.Он обеспечивает заземление вилок E / F при подключении к тайской гибридной розетке.

На данный момент розетки типа O существуют только на бумаге. Все розетки, которые сейчас продаются, являются гибридными.

Как упоминалось ранее, система вилок и розеток типа O была представлена ​​в 2006 году, но может ли кто-нибудь просветить меня, почему, черт возьми, страна разработала совершенно новый электрический стандарт, когда есть несколько доступных альтернатив? Стандартизация типа F была бы самоочевидной: это чрезвычайно безопасная система, совместимая с типами вилок C и E / F, которые часто используются в Таиланде.Поскольку правительство Таиланда в любом случае намерено постепенно отказаться от совместимости с американскими вилками типов A и B, почему они не приняли стандарт типа F, в то же время допуская переходный период, когда гибридные розетки B / F в качестве ну как розетки типа F могут быть установлены? Это просто ошеломляет!

карта поставщиков деревянная мебель M8x15 мм резьбовые вставные гайки интерфейс шестигранный головной привод 30 шт. Оборудование jwilsonsrestaurant DIY & Tools

карта источников Деревянная мебель M8x15 мм Резьбовая вставка Гайки Интерфейс с шестигранной головкой 30 шт.

карта источников Деревянная мебель M8x15 мм Резьбовая вставка Гайки Интерфейс с шестигранной головкой 30 шт.: DIY & Tools.Карта поиска магазина Деревянная мебель M8x15mm Резьбовая вставка Гайки Интерфейс Hex Socket Drive 30шт. Бесплатная доставка при приемлемых заказах на сумму от 20 фунтов стерлингов. Материал: Изготовлен из высококачественной углеродистой стали, обладает высокой твердостью и отличной износостойкостью, стандартное внутреннее шестигранное гнездо, гладкое, нескользящее. 。 Цвет: цвет бронзы с цинковым покрытием для предотвращения ржавчины. 。 Применение: Подходит для твердой древесины, такой как цельная древесина, хорошо сочетается с современной комбинацией мебели. 。 Уникальная внешняя резьба обеспечивает надежную фиксацию и сильное сопротивление выдергиванию из-за скручивания или вибрации.。 Размер внутренней резьбы: M8, внешний диаметр гайки: 13 мм, длина: 15 мм. 。 Описание: 。1.Шурупы для мебельной фурнитуры, широко используются в деревянной мебели, особенно в корпусной мебели: шкаф, шкафы, обувной шкаф, книжный шкаф и т. Д. 2. Эти гайки широко используются при сборке кроватей и плоской мебели. 。3. Уникальная внешняя резьба обеспечивает надежную фиксацию и обеспечивает сильное сопротивление выдергиванию из-за кручения или вибрации. 。Спецификация: 。Название продукта: Резьбовая вставкаМатериал: углеродистая сталь。Отделка: цинковое покрытие Головка。Размер внутренней резьбы: M8。Общая высота: 1 мм / 0.9 дюймов Diameter Диаметр внешней резьбы: 13 мм / 0,1 дюйма Диаметр головки: 14 мм / 0 дюймов Ширина шестигранного гнезда: 8 мм / 0,31 дюйма。 Основной цвет: бронзовый тон Вес: 161 г。。 Содержимое упаковки:。 30 шт. x Резьбовая вставка。。。。








Вызов всех неразлучников!

День святого Валентина не за горами. В этом году все по-другому, но мы надеемся сделать его особым событием для каждого из вас. Смотрите наши меню ниже.

DINE-IN: Мы будем открыты на воскресный бранч с 9:00 до 13:30 с особыми функциями бранча в День Победы и закрыться с 14:00 до 15:30, чтобы перейти на специальное меню ужина. Повторное открытие в 15:30 для рассадки призов по фиксированному меню, это будет повод запомнить! Убедитесь, что вы бронируете заранее - все столы будут зарезервированы с ограниченной гибкостью для посетителей. 785-312-9057

ПЕРЕНОС: Если вы предпочитаете ужинать дома в День святого Валентина, ознакомьтесь с нашими специальными вариантами проведения накануне. Звоните до 16:00 и забирайте в субботу. В воскресенье вечером вынос выноса не будет.

Меню ужина с фиксированным призом на День святого Валентина

Меню на вынос перед Дня святого Валентина

Электрическая розетка - Energy Education

Электрические розетки (также известные как розетки , электрические розетки , розетки и розетки ) позволяют электрическому оборудованию подключаться к электросети.Электросеть подает в розетку переменный ток. Существует два основных типа торговых точек: бытовые и промышленные. Хотя это и не очевидно из их взгляда, две стороны электрической розетки представляют собой часть «петли провода», и включение электрического устройства в эту розетку завершает эту петлю, что позволяет электричеству проходить через устройство, чтобы оно могло работать. Другими словами, каждая сторона электрической розетки действует как клемма.

Розетки бытовые

Фигура 1.Планировки торговых точек со всего мира. [1]

Бытовые электрические розетки обеспечивают напряжение 120 В в Северной Америке и 220–240 В в Европе, при этом в большинстве стран есть розетки с напряжением, аналогичным одному из этих двух значений. Размер и форма розеток сильно различаются от страны к стране (см. Рис. 1), и для получения дополнительной информации о различных розетках и вилках, используемых во всем мире, посетите World Wanders. Эти различия не меняют базовую конструкцию для создания цепи для получения электроэнергии из сети.В этих различных конструкциях некоторые основные компоненты остаются одинаковыми для большинства типов розеток.

Поляризация

Рис. 2. Помеченная схема поляризованной двухконтактной розетки. [2]

В целях безопасности большинство розеток поляризованы. Поляризованные штекеры можно вставлять в них только одним способом (что кажется раздражающим, но на самом деле является важной функцией безопасности). В Северной Америке это достигается за счет наличия двух разъемов разного размера в дополнение к скругленному разъему заземления, больший из которых называется нейтральной линией, а меньший - горячей линией (см. Рисунок 2).Нейтраль соединена проводом с землей, поэтому ее напряжение составляет 0 В. Вместо этого горячий разъем подает напряжение, необходимое для подачи тока, а когда вилка вставляется в розетку, энергия течет из горячего разъема через цепь и заканчивается нейтралью, которая рассеивает энергию в землю. [3] Конечно, чтобы замкнуть цепь до генератора, нейтраль также подключается обратно к исходной распределительной системе в дополнение к заземлению в нескольких местах. [4]

Преимущество поляризации заключается в том, что поляризованные вилки можно вставлять только в одной ориентации, поэтому переключатель для включения или выключения любого устройства, подключенного к розетке, может быть встроен в горячий вывод. В неполяризованной вилке переключатель может размыкать цепь только на нейтральном проводе, что означает, что большая часть внутренних цепей устройства все еще считается «горячей» и может привести к опасности поражения электрическим током. [5]

Заземление

Рисунок 3. Маркированная трехконтактная розетка. [6]

Большинство современных розеток в Северной Америке имеют гнездо заземления в дополнение к горячим и нейтральным (см. Рисунок 3). Заземляющий провод подключается так же, как и нейтраль, так как он также подключается к заземленной соединительной колодке нейтрали. [4] Гнездо заземления важно для устройств с металлическим корпусом или источника питания в металлическом корпусе, например компьютеров.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
