Почему нельзя строить дом на сваях: victorborisov — LiveJournal

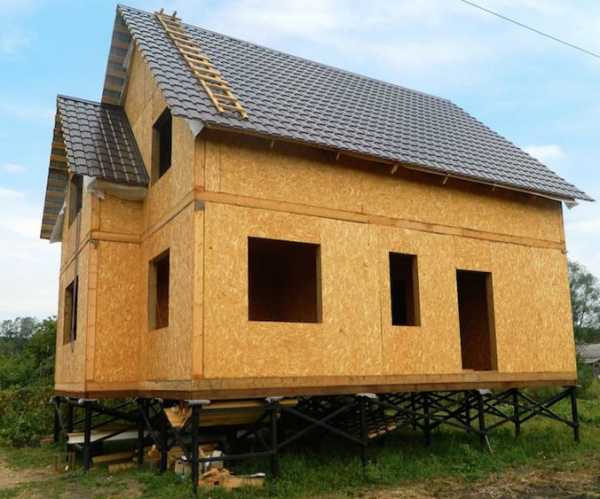

А вы знаете, чем в первую очередь отличаются каркасные дома из России от каркасных домов из США и Канады? Они отличаются фундаментом. В России, для удешевления строительства, активно используют свайный фундамент для лёгких каркасных домов. Но, к сожалению, такой тип фундамента совершенно не пригоден для домов, предназначенных для постоянного проживания. А в США и Канаде основой любого дома является бетонный фундамент (часто с цокольным этажом) — так называемый бейсмент (basement).

Почему так? Давайте разбираться!


Самая главная проблема свайного фундамент заключается в том, что вы добровольно увеличиваете теплопотери своего дома. Точно такая же история вас ждёт если вы сделаете ленточный фундамент и оставите продуваемый подпол (вместо утеплённых полов по грунту).

Когда под полом вашего дома находится грунт, то его температура, как мы знаем, в течение года постоянна и составляет примерно +7 градусов. Как только вы поднимаете пол в воздух (на сваях или ленте), то температура под ним становится близка к уличной. То есть в первом случае у вас температурный градиент в течение года не меняется и составляет примерно 15 градусов (+22 в помещении, +7 температура земли). Во втором случае, во время холодной зимы температурный градиент между полом в помещении и улицей составит более 40 градусов! То есть в 2,5 раза больше. А это самые натуральные теплопотери.

Если взять стандартный одноэтажный дом 10х10 с высотой потолков 3 метра, то получается, что подняв пол над землёй мы увеличиваем площадь ограждающих конструкций, которые контактируют с холодной окружающей средой на 30%. И если мы хотим, чтобы полы в таком доме у нас были тёплыми, то нам потребуется использовать утеплитель толщиной 300-400 мм (а если мы делаем полы по грунту, то утеплителя потребуется в 2 раза меньше).

Вы можете возразить и предложить утеплить цоколь по периметру. Да, так можно сделать и первое время скорее всего ничего страшного не произойдёт. Но если вы не оставите продухи, то у вас достаточно быстро сгниют все лаги от влажности, а при ошибках допущенных при монтаже пароизоляции, влагой пропитается утеплитель из минеральной ваты, что приведёт к тому, что он перестанет выполнять свои функции. А если вы сделаете продухи, то температура воздуха под полом практически не будет отличаться от уличной температуры.

По этой самой причине фундамент на металлических сваях и дом для постоянного проживания — вещи совершенно несовместимые. И это я даже не касаюсь таких моментов, как трясущиеся полы (если исполнитель сэкономил на заглублении и обвязке, что встречается повсеместно) и необходимость преодолевать несколько ступеней перед тем как войти в дом с улицы (чем ниже вход в дом от уровня земли — тем лучше).

Фундамент из металлических свай оправдан только в одном случае — вы строите турбазу и её удалённость от цивилизации не позволяет привезти бетон или цемент для изготовления монолитного фундамента. Или если вы хотите построить сезонный домик для наездов на выходные.

Также без свайного фундамента не обойтись в зоне вечной мерзлоты, но это отдельная история.

Если вы строите дом для постоянного проживания забудьте про свайный фундамент. И про ленточный с деревянными полами тоже забудьте. Используйте тот тип фундамента, в котором у вас полы будут контактировать именно с грунтом (через утеплитель). Конечно вы можете сделать ленточный фундамент с утеплёнными полами по грунту, но при возможности сделать фундамент типа УШП, нет никакого смысла возится с полами по грунту (это дороже и сложнее). Если рельеф не позволяет использовать плитный фундамент — делайте бетонный цокольный этаж. Это же касается случаев, когда вам обязательно нужен дом с подвалом. В исключительных случаях можно построить дом и на железобетонных сваях.

Более подробно про то, почему капитальный дом нужно строить на фундаменте типа утеплённая шведская плита можно прочитать здесь.

Дополнение: Раз уже вы меня постоянно спрашиваете о том, что я думаю о типовых модульных домах на винтовых сваях, вставлю сюда этот ролик, который уже показывал в комментариях:

Литература для самостоятельного изучения:
Värmeförlust genom platta på mark — en jämförelse av kantbalkar

Остались вопросы? Задавайте их в комментариях!

И не забудьте подписаться на мой блог, чтобы не пропустить новые статьи!

victorborisov.livejournal.com

Плюсы и минусы свайного фундамента

При возведении домов еще ни разу не обошлось без фундамента. Именно к вопросу его выбора нужно подойти максимально ответственно, выполнить правильный расчет, сопоставить массу будущего дома, нагрузочную способность грунта, доставить качественный бетон и своевременно выполнить заливку.



Современное строительство предлагает на выбор огромное множество разных вариантов основания, каждое из которых подойдёт под конкретный объект. Мы же рассмотрим сваи, обсудим их преимущества и недостатки.

Преимущества свайного фундамента

Начнем с достоинств, ведь именно они станут основой выбора любого заказчика. Говоря о положительных моментах, стоит выделить следующие плюсы свайного фундамента:

1. Универсальность. Основание на сваях подходит частникам и застройщикам капитального направления. Используя сваи, возводят торговые центры, многоэтажные дома, сооружения промышленных назначений.

Использовать эти фундаменты удобно потому, что они подходят для большинства видов грунта, с учетом глубины и диаметра сваи. Их допустимо применять на болотистой местности, и если вы решили поставить свой дом вблизи речки. Наличие свайной основы позволит сделать необходимую вентиляцию цокольного пространства.

2. Дешёвый вариант. Даже ленточная разновидность стоит больше, нежели оборудовать сваи. Сваи являются точечными заглублениями в землю, при выборе расчетного диаметра. Дешёвый он тем, что при помощи свай удобно выравнивать уровень горизонта над землёй.

То есть, когда мы обустраиваем ленточный фундамент и поднимаем опалубку над землёй, мы заливаем все пространство бетоном до достижения необходимой высоты. Со сваями это сделать проще. Забурились в землю, установили обсадную трубу, выполнили заливку по уровню.

3. Высокая степень надежности. Если мы правильно сделали проект будущего дома, выяснили нагрузочные способности грунта и климатическую зону эксплуатации дома, а также учли все основные нюансы, то основание простоит долго. Оно не даст трещину и усадку, не деформируется под нагрузкой.

4. Высокая производительность во время работы. Практика показывает, что оборудовать свайный фундамент гораздо проще, быстрее и дешевле, нежели сделать любой другой вид. Процесс установки включает в себя минимум затрат с точки зрения привлекаемой рабочей силы, поскольку обустройство выполняется спецтехникой.

К работе привлекается ямобур, аренда которого доступна. Он, согласно предварительной разметке, бурит углубления нужного диаметра и глубины, которые затем армируются и заливаются качественным бетоном. Все это можно сделать в течение одного дня, что не скажешь даже о ленточной разновидности.

5. Можно делать самостоятельно. Вы всегда сможете выполнить работу сами, без спецтехники. Возьмите ручной бур расчетного диаметра, либо приобретите бензобур, чтобы выполнить работу эффективно. Нужен один человек и профессиональный инструмент. Это касается частного строительства. При капитальной застройке потребуется ямобур для значительного углубления в землю.

Сэкономленное время зависит от использования заводских элементов в качестве опалубки. Если в случае с ленточным основанием мы изготавливаем опалубку из щитов и досок, на что тратится большой период рабочего времени, то здесь бурят отверстие, в него опускают трубу из металла толщиной стенки до 3 мм, после чего ее заливают бетоном. Известны случаи, когда металл заменяют асбестом, что не является нарушением технологии. Как правило, трубы не демонтируют и навсегда оставляют в земле.

6. Меньше работы на перспективу. Если с ленточной основой по окончанию обустройства, предстоит засыпать в свободное пространство грунт, заливать стяжку, затем отделывать ее снаружи, то в случае со сваями, этого делать не нужно.

Сваи зачастую задействованы для установки на них не тяжелых нагрузок, таких как каркасные дома, строения из бруса и бревна. Как правило, здесь полы будут деревянными, поэтому засыпать грунт не придётся. Наличие проветриваемого пространства под домом, только снизит вероятность гниения дерева.

7. Нет ограничений по времени выполнения работы. То есть, вы можете обустраивать зимой. Будет нужна спецтехника, поскольку пройти вручную первые полтора метра мерзлого чернозема проблематично.

Единственный нюанс в том, что рекомендовано заливать бетон при температуре не менее минус 10 градусов по Цельсию. Главное, чтобы к вашему дому был удобный подъезд, и на момент выполнения работы была выполнена необходимая разметка.

8. Не влияет на внутреннюю планировку. Заливая сваи, вы лишь делаете основу для дома. То, что будет внутри, может быть распланировано уже после окончания основных этапов строительства.



В вопросах отделки изнутри и снаружи, дома на сваях не имеют ограничений. Разве что снаружи будет проблемно положить облицовочный кирпич. Последнее решается выбором свайно ленточной разновидности основания.

Минусы свайного фундамента

Не секрет, что свайная разновидность имеет свои недостатки. Минусы свайного фундамента заключаются в следующем:

  • Использование спецтехники. Ранее мы говорили, что это плюс. Это так, но применение техники влечет за собой лишние расходы на ее аренду. Вам придется спланировать свое время точно, идеально разметить, учесть нюансы, обеспечить подъезд, что иногда невозможно. Поэтому, аренду спецтехники, с этой точки зрения, стоит отнести к минусам.
  • Если в ходе работы задействованы не монолитные сваи, а забивные, то есть вероятность разрушить соседние здания и сооружения. Если сваи заглубляются сильно, то при их забивке, может пройти трещина в основании соседних зданий. Это стоит учитывать, поскольку возможна ответственность для застройщика по окончанию работы.
  • Не используется для скалистого грунта. На основание нельзя установить абсолютно все типы домов. Например, пеноблочный дом, сооружение из газобетона и других блочных вариантов, на сваи не поставить.

Основные разновидности основания дома на сваях

Оперируя разными вариантами основы, мы имеем возможность строить дома, как блочные, кирпичные и деревянные, так и сооружения по каркасной технологии. Это значит, что верно выбранное основание свайного типа расширяет возможности строителей. Давайте же каждую из разновидностей рассмотрим конкретнее.

Свайно-ростверковый фундамент

Разновидность применима там, где нужна способность сопротивляться нагрузкам. Ее применяют даже при рыхлом грунте, при близком расположении воды. Разновидность может быть задействована для строительства деревянных сооружений и домов из пеноблока.

Свайно-ростверковый фундамент представляет собой точечные углубления земли в виде свай, которые затем соединяются приподнятым от земли ростверком. Это позволяет обустроить проветривание помещений, а также позволяет связать все сваи воедино, чтобы равномерно распределить нагрузку. Такая технология обходится дороже обычной сваи, но значительно расширяет количество подходящих материалов.

Свайно-винтовая разновидность основания

Свайно-винтовой фундамент ‒ это монтаж уже готовых изделий. С завода привозят готовые сваи и их вкручивают на предварительно отведенное место. Для вкручивания задействуется спецтехника, реже это делают вручную. Работа очень сложная, поэтому проще обойтись услугами специализированных машин.

Основным достоинством установки является то, что при монтаже нет удара, а, значит, нет возможности разрушить рядом стоящие основания зданий. Технология может быть применима на узких пространствах, где оставлено мало места.

Свайно-винтовой фундамент

Вам не придётся рыть котлован в форме ленточной обвязки, что, в конечном счете, будет стоить дешевле. Во время эксплуатации такие сваи не тянут влагу из грунта, поэтому стены дома будут сухими. Это актуально для каркасных технологий и домов из дерева.

В конечном счете, мы получаем идеально ровную основу, поскольку каждую сваю в отдельности можно выставить вплоть до миллиметра по горизонту. В случае с ростверком и ленточным фундаментом погрешность все равно имеется, что на первом ряду дома выравнивается раствором.

Свайно-ленточный фундамент

Эта разновидность чаще других задействована среди частных застройщиков. Основание имеет ленточный ростверк с углубленными якорями. В качестве якоря ‒ сваи. Они в зависимости от типа грунта, расположения воды вблизи, а также других нюансов, могут быть заглублены на разные величины.

Свайно-ленточный фундамент считается самым выгодным, поскольку по окончанию работы мы получаем основу ленточного типа,  затрачивая до 70% меньше денежных средств. На следующем этапе здесь можно разместить полноценный цоколь, на который установить коробку дома из пеноблоков, газосиликата, шлакоблока, а также поставить коробку по монолитной технологии.

Как итог, мы получим надежное, современное основание. Свайно-ленточный фундамент нисколько не уступает ленточному по способности выдерживать нагрузку на основание. При этом мы неплохо экономим, используя эту разновидность.

Основание предполагает укладку дополнительной гидроизоляции под первым рядом или венцом дома. Это касается как блочной технологии, так и каркасной, домов из полноценного бревна и бруса.

В заключение

Независимо от типа выбранного основания, знайте, что со сваями вы сможете сэкономить в сравнении с другими разновидностями. При этом расчет нагрузки позволит сохранить деньги без риска, поскольку основание выдержит двухэтажные частные дома, а также объекты промышленного направления.

Все зависит от расчета проектной документации. Не следует нарушать строительные технологии. Напротив, стоит обязательно укладывать подушку из щебня и песка, трамбовать. Необходимо армирование каждой сваи.

Нанимайте строителей, проверяйте их квалификацию. Это важно, поскольку непрофессиональная работа, это будущие трещины на поверхности стен, над окнами и дверьми. Не меняйте проектную документацию тогда, когда свайное основание уже сформировано.

Особенно это касается тех случаев, когда в проекте указаны деревянные перекрытия, но заказчик, передумав, выбирает плиты. Это повлечет к излишнему давлению на сваи, которые, согласно проекту, рассчитаны на меньшую нагрузку. Отсюда трещины, деформация оконных проемов, дискомфорт, общее нарушение геометрии здания.

Если вы планируете обустройство теплых полов, тогда свой выбор лучше всего отдать в пользу свайно-ленточной разновидности. В образованных полостях следует обустроить черновую стяжку, выполнить утепление, положить трубы и финишное основание. И помните, что бетон набирает свою проектную прочность за 28 дней. Фундамент требуется поливать водой, накрывать пленкой от пересыхания.



zastpoyka.ru

объективная оценка или результат ошибок?

Прежде чем рассматривать плюсы и минусы фундаментов данного типа, следует ознакомиться с наиболее часто встречающимися отрицательными отзывами о винтовых сваях и выяснить, являются ли они объективными (не зависящими от обстоятельств) или субъективными (вызванными определенными факторами).

Выбрали свайный фундамент из-за неровного рельефа приобретенного участка. Нас ждала неприятная неожиданность – оказывается кирпичный дом на сваи поставить очень сложно. Ни один исполнитель так и не взялся реализовать нашу идею. Очень расстроились, ведь раньше читали, что свайный фундамент – универсальное решение.
Хорошо, что на сваях поставили только баню. Уже через год стало заметно проседание, но тогда оно было еще терпимым. Спустя еще год стало ясно, что потребуются дополнительные расходы на ремонт. Остается радоваться, что жилой дом стоит на обычной бетонной плите и подобных неприятных сюрпризов не преподнесет.
Оценить преимущества винтовых свай мне так и не пришлось. Сказали, что в нашу каменистую почву их завинчивать нельзя. Вот тебе и новые технологии…
Сваи начали ржаветь. Не могу представить себе, что теперь делать. Подрядчики, устанавливавшие фундамент, почти никогда не отвечают на звонки, а когда удается дозвониться, не говорят ничего определенного.

Специалист, хорошо разбирающийся в технологии строительства свайных фундаментов, обязательно пояснит, что первый и третий отзывы являются субъективными. Действительно, строительство кирпичных домов на сваях сложно и, во многих случаях, нецелесообразно. Установка свай в каменистый грунт также невозможна из-за его высокой твердости и плотности.

Появление ржавчины на опорах и проседание, с большой долей вероятности, — результаты нарушения технологии монтажа или использования дешевых свай из дешевого тонкого низкокачественного металла без защитного покрытия.

Чем вызваны отрицательные отзывы о винтовых сваях?

Объективными недостатками фундаментов на винтовых сваях следует считать ограничения в сфере использования – невозможность применения на скалистых и каменистых грунтах и нецелесообразность использования при строительстве кирпичных домов.

Однако винтовые сваи, помимо минусов, имеют и свои плюсы:

  • возможность всесезонного монтажа,
  • минимизация земляных работ,
  • долговечность и широкий спектр применения,
  • пригодность для использования на сложных участках (заболоченные грунты, неровный рельеф и др.).

К менее существенным, чем указанные выше, но значимым недостаткам свайных опор следует отнести сложность контроля сохранности антикоррозионного покрытия в процессе установки сваи (при столкновении с камнем или иным твердым препятствием может образоваться царапина, которая станет очагом коррозии).

Наличие проблем с оформлением цоколя – стоимость облицовки существенно увеличивает расходы на строительство, а без нее дом смотрится непрезентабельно.

Невозможность обустройства утепленного подпола, вследствие которой повышается риск промерзания водопроводных и канализационных линий.

Свайный фундамент после постройки

Рассмотрение возможных проблем после постройки сооружений на свайных фундаментах и вероятных причин их появления поможет избежать ошибок при выборе и установке конструкций.

Проблема Вероятная причина
Проседание в грунте
  1. Разрушение опоры коррозией из-за отсутствия или низкого качества защитного покрытия, агрессивной среды грунта.
  2. Неверный выбор конструкции свай и их геометрических параметров (длины, диаметра, толщины стенок).
  3. Неверно выбранный шаг (расстояние между сваями).
  4. Нарушение технологии установки (например, монтаж с отклонением от вертикального положения)
Коррозия опор
  • Отсутствие или несоответствие условиям эксплуатации защитного покрытия.
  • Нарушение защитного покрытия из-за ошибок на этапе монтажа.
  • Высокая агрессивность среды грунта.
  • Влияние блуждающих токов в почве.

Заявленный срок эксплуатации свайных фундаментов достигает 100 лет. Фактических подтверждений подобных возможностей не существует из-за того, что технология стала применяться относительно недавно. Производители отдельно оговаривают условия, при которых гарантируют возможность длительной эксплуатации свайных опор:

  • точность инженерных расчетов при проектировании фундаментов с учетом данных, полученных при исследовании грунта (для этих целей часто устанавливают пробную сваю),
  • правильный выбор свай по типу и геометрическим параметрам,
  • высокое качество опор (достаточная толщина металла, использование прочных сплавов, наличие антикоррозионного слоя), отсутствие нарушений на этапе установки.

Стоит ли строить дом на винтовых сваях?

Фундамент на винтовых сваях имеет как минусы, так и очевидные плюсы. Эксперты с непредвзятым мнением утверждают, что выбор свайного фундамента оправдан. Если условия на участке полностью соответствуют предъявляемым требованиям. Оптимально использовать свайные опоры для относительно легких сооружений, например, деревянных строений в 1-2 этажа. При возведении масштабных строений нагрузка на каждую опору может оказаться слишком большой.

Опытные строители не рекомендуют браться самостоятельно за строительство свайного фундамента для жилого дома. Подобные эксперименты оправданы при установке оград или легких надворных построек.

Врезки

Бетонирование и монтаж ростверка повышает надежность свайного фундамента, но снижает его ремонтопригодность. Извлечь из такого фундамента начавшую разрушаться от коррозии сваю и заменить ее новой крайне сложно.

Недопустимо устанавливать сваю не в один прием. Если в процессе ввинчивания было обнаружено отклонение от вертикального положения, сваю оставляют и обрезают, устанавливая замену ей на небольшом расстоянии. Вывинчивание и повторная установка снижают несущую способность и надежность опоры.

При перечислении достоинств свайных опор часто упоминают возможность повторного использования. Это утверждение справедливо лишь для свай без бетонирования, которые используют для строительства временного жилья и хозяйственных построек.

Сделать собственные выводы вы сможете, ознакомившись с видео:

zg-dom.ru

плюсы и минусы, виды свай и технология их монтажа

Стальные опорные колонны со спиральным наконечником являются надежным фундаментным основанием для возведения одноэтажных зданий, дач, садовых домиков, бань и небольших хозяйственных построек. Их монтаж значительно сокращает сроки строительства и снижает затраты на приобретение материалов. Однако, несмотря на большое количество достоинств, их использование имеет ограничения по применению, а также некоторые эксплуатационные недостатки.

Техническое описание

Винтовая свая — это особый металлический бур, который может вкручиваться в почву при вращении. Он изготовлен из стальной трубы с радиальной наклонной пластиной в нижней части, которая является основным конструктивным элементом. Наличие лопасти обеспечивает погружение сваи в грунт при установке, а после монтажа служит основной опорой, распределяющей вес конструкций здания и фиксирующей положение трубы при подвижках грунта и морозном пучении.

Различные типы свай определяют по:

  • устройству винтового наконечника;
  • геометрическим параметрам труб;
  • целевому назначению.

Кроме этого, различают одновинтовые и двухвинтовые сваи, у которых вторая дополнительная лопасть расположена в средней части трубы. Двухвинтовые опоры обладают повышенной несущей способностью, устойчивостью к пучению грунта и усадке.

Приварные лопасти

Винтовые колонны со сварным наконечником — самые дешевые изделия относительно невысокого качества. Нижняя часть трубы имеет заостренный конусный конец, выше которого приваривается широкая буровая лопасть. Основной недостаток изделий заключается в недостаточной прочности сварного шва. При попадании на камень, лопасть может быть оборвана или деформирована. В результате станет невозможной правильная установка сваи по глубине и направлению.

Опоры с приварным наконечником берут только для легких построек хозяйственного назначения, навесов и ограждений (т.е. при возможности небольшого заглубления). Использование сварных свай для строительства жилого дома признается опасным.

Литые винты

Отлитые лопасти изготовлены из высокопрочных легированных сталей по технологии точной формовки в вакууме. Для повышения прочности материала, каждое изделие подвергается дополнительной термической обработке, после которой его приваривают к стальной трубе. Изготовленные промышленным способом, литые наконечники отличаются увеличенной толщиной лопасти и высокой точностью изготовления.

Цена отлитых винтовых свай на 25-30% выше, но высокое качество изготовления и возможность более длительной эксплуатации полностью компенсирует это. Каждый серьезный изготовитель выдает на свои изделия сертификат и технический паспорт с указанием технических характеристик готовой опоры.

Основные разновидности свай

На рынке строительных материалов фундаментные опоры с винтом представлены 4-мя различными видами, которые существенно отличаются по своей конструкции.

  • с одной широкой лопастью на наконечнике в нижней части трубы для деревянных и каркасных зданий;
  • двухлопастные с повышенной несущей способностью для небольших каменных домов и двухэтажных зданий каркасного типа;
  • узколопастные с коническим винтом для монтажа на каменистых грунтах;
  • с прямым зубчатым нижним краем для устройства фундаментных оснований в условиях вечной мерзлоты.

В обычных условиях частного строительства наиболее распространены винтовые опоры первого типа с одной литой лопастью.

Существующие типоразмеры

Стандартные диаметры трубных колонн находятся в диапазоне от 57 до 133 мм. Длина определяется заказчиком в зависимости от глубины промерзания грунта в регионе проведения строительных работ. Ширина лопасти и угол наклона зависит от диаметра трубы, типа грунта и воспринимаемых весовых нагрузок.

В отдельную категорию относят свайные опоры из толстостенных насосно-компрессорных труб (НКТ), устойчивых к коррозии. Они значительно дороже стандартных изделий, но обладают лучшими эксплуатационными качествами.

Главные преимущества

Большое число достоинств стальных свайных опор способствует быстрому росту популярности этих конструкций у частных застройщиков. В числе явных плюсов можно назвать следующие факторы:

  • возможность возведения фундамента на большинстве типов грунтов, в том числе на болотах и вечной мерзлоте;
  • быстрый и простой монтаж;
  • хорошая устойчивость строительных конструкций при пучении и подвижках грунта;
  • отсутствие влияния глубины залегания грунтовых вод;
  • использование винтовых свай на участках со сложным рельефом местности;
  • проведение монтажных работ в любое время года;
  • применение бетонного или стального ростверка;
  • невысокая стоимость материалов, доступная большинству застройщиков;
  • отсутствие необходимости проведения земляных работ;
  • долговечность и надежность фундаментного основания;
  • возможность наружного утепления полов в доме.

Для ускорения производства работ по возведению фундамента, существует возможность использования специальной буровой техники. В этом случае придется оплатить оказанную услугу, но работа будет выполнена за 1 день без приложения больших физических усилий с высоким качеством.

Несколько недостатков

Несмотря на большое количество положительных качеств, винтовые сваи имеют и отрицательные свойства, в числе которых следует указать:

  • невозможность возведения зданий и сооружений на каменистых и скальных грунтах;
  • ограничение несущей способности, определяемой одноэтажным строительством;
  • необходимость проведения мероприятий по защите свай от коррозии и блуждающих токов;
  • сложности с обустройством подвала или погреба под домом;
  • необходимость бетонирования внутренней полости труб и утепления пола.

Все сваи должны быть вкручены на глубину ниже точки промерзания грунта. Следовательно, необходимо обеспечить строгий контроль выполнения монтажных работ нанятой бригадой.

Варианты применения

Стальные трубные колонны позволяют сооружать 4 типа фундаментов:

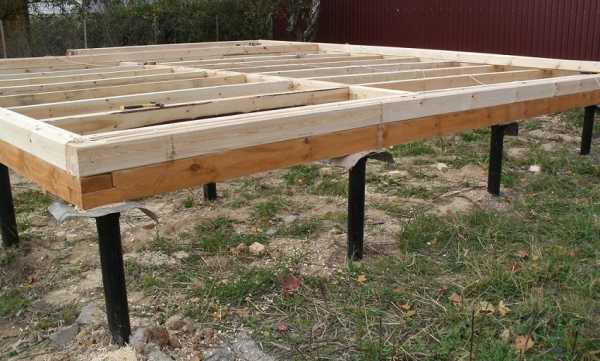

  • установка свайных опор под каждый несущий элемент каркасного здания;
  • устройство свайной ленты в виде стального или железобетонного ростверка;
  • свайное поле под заливку железобетонной плиты;
  • одиночные опоры под строительство пристройки или отдельных элементов здания.

Учитывая все плюсы и минусы свайно-винтового фундамента, его можно признать лучшим вариантом для установки ворот, заборов и других видов ограждений.

Целевое применение металлических свай определяется диаметром трубы и размером лопастей. В маркировке изделий первая цифра указывает на размер трубной колонны, вторая — на лопасть. В зависимости от этих показателей рекомендуется использовать:

  • трубу 76 мм для легких ограждений и отдельных столбов;
  • 89 мм для навесов, веранд, беседок и укрепления кирпичных колонн;
  • 108 мм для зданий каркасного типа и легких домов из бруса;
  • 133 мм для сооружений из бревна или пеноблоков.

При этом наилучшей несущей способностью обладают двухвинтовые сваи с нижним литым наконечником. После ввинчивания опор их внутренняя полость необходимо залить бетонной смесью, не армируя.

Фундамент свайно-винтового типа считается лучшим решением для использования на пучинистых грунтах, при высоком уровне грунтовых вод и в заболоченной местности.

Выполнение монтажных работ

Расчет свайного поля лучше поручить специалисту, который учтет существующий тип грунта на участке, глубину промерзания, несущую способность опор, вариант защиты стальных труб от коррозии и другие важные факторы. Краткую инструкцию по расчету числа свай мы приводили здесь.

В результате перед началом работ вам необходимо иметь на руках точный план расстановки свай с указанием их типоразмера. Вполне вероятно, что до обращения к инженеру потребуется провести геолого-изыскательские работы для точного определения характеристик слоев грунта и почвенных вод.

Производство монтажных работ состоит из 5-ти последовательных этапов:

  1. разметка свайного поля;
  2. выкапывание приямков и ввинчивание свай;
  3. заливка бетонной смеси во внутреннюю полость труб;
  4. подрезка оголовков труб на уровне одной горизонтальной плоскости;
  5. устройство металлического или железобетонного ростверка.

Все открытые места сварки должны быть окрашены или защищены от коррозии другим способом. Для утепления дома пространство между ростверком и грунтом необходимо обшить досками или листовым строительным материалом. Благодаря отсутствию подвала, конструкция отмостки может быть упрощена и иметь небольшую толщину. Более подробно технологию мы описывали здесь и здесь.


domzastroika.ru

плюсы и минусы, пошаговая инструкция сваяного фундамента своими руками

При высоком УГВ и неустойчивом грунте фундамент для частного дома часто приходится делать из свай. Использовать другие варианты в такой ситуации оказывается слишком нерационально. Они будут получаться либо слишком дорогими, либо недолговечными из-за повышенной влажности почвы. Железобетонный свайный фундамент буронабивного типа более дешев и прост в исполнении. Его без проблем можно сделать самостоятельно.

Содержание

  1. Что это такое?
  2. Виды и подвиды
  3. Плюсы и минусы
  4. Пошаговая инструкция
  5. Применение в строительстве

Что такое свайный фундамент?

Свайный фундамент – это вертикальные опоры из железобетона, погруженные в грунт. Сверху их обычно связывают ростверком либо монолитной плитой, которые служат основанием для стен дома. В зависимости от типа свай они в почву забиваются, закручиваются либо просто погружаются в заранее высверленные в земле отверстия.

Схема одного из видов с подземным ростверком

Железобетонный ростверковый вариант по внешнему виду и общей конструкции – прямой аналог ленточного фундамента. Только “лента” здесь меньших размеров и лежит не в грунте, а на сваях. Это отлично защищает ростверк от влаги и пучения. Причем вся энергия сезонного расширения/сжатия пластов почвы проходит мимо свайных опор. Они изначально погружаются ниже уровней промерзания грунта, стоя на плотном неподвижном основании.

Виды фундамента на сваях

В зависимости от технологии погружения опор свайные фундаменты бывают:

В первом случае столбы как бы висят в земле без опоры на несущий слой за счет банальных сил трения. Во втором они наоборот опираются на твердые пласты грунта. Висячий фундамент требует большого количества свай и более основательных расчетов на базе серьезных геодезических исследований участка. Для строительства частных коттеджей в два-три этажа такую технологию не используют.

В малоэтажном домостроении более востребован подпорный вариант. Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше. Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами. Такой свайный фундамент своими руками выполнить гораздо проще.

Сваи для устройства подобного основания можно взять:

  1. Винтовые (вкручиваемые) стальные.

  2. Забивные железобетонные.

  3. Буронабивные из асбестоцементной трубы и железобетона внутри.

Виды свай для разных типов фундамента

Частные застройщики для строительства свайного жб фундамента обычно выбирают винтовую либо инъекционную (буронабивную) технологию. При этом у “винтов” из стали есть серьезное ограничение – глубина заложения при самостоятельном монтаже. При неглубоком залегании плотных слоев (до 2-х метров) их самостоятельно еще можно закрутить в землю, а вот для более длинных опор уже нужна будет специализированная техника.

С буронабивными аналогами ситуация принципиально иная. Они делаются из труб, для погружения которых в землю необходимо вырыть соответствующего размера яму. Даже если она потребуется под пару метров глубиной, в плотном не осыпающемся грунте выкопать такой котлован своими руками для будущего основания будет несложно.

Плюсы и минусы свайного основания

У каждого основания имеются плюсы и минусы. Это далеко не универсальный вариант для любого грунта. Не для каждого участка он подойдет. Зато стоит такое основание под частный дом не так дорого, как фундамент плита или заглубленный ниже точки промерзания жб ленточный аналог. В винтовом исполнении опора на сваях обойдется на 30–40%, а в буронабивном – на 20–25% дешевле.

Среди плюсов рассматриваемого варианта можно выделить:

  • Возможность устройства там, где классические варианты нельзя сделать из-за высокого УГВ, пучинистого грунта или большой глубины промерзания;

  • Высокая скорость и предельная простота работ при самостоятельном их выполнении;

  • Экономичность – выбрав фундамент на сваях, во многих случаях можно сэкономить до трети выделенных на обустройства опоры для дома средств;

  • Минимум земляных работ – для ленточного либо плитно-монолитного аналога копать земли придется в разы больше.

Минусы у свайного фундамента следующие:

  • Сложность проведения расчетов при проектировании;

  • Возможность применения только для легких зданий;

  • Необходимость утепления пола и невозможность устройства подвала.

Чтобы такое основание прослужило долго, подготовку его проекта лучше доверить профессионалам. Здесь очень важны тщательные исследования грунта и грамотные расчеты. Необходимо заранее предусмотреть, как поведет себя каждая свая в будущем под нагрузкой. Малейшая ошибка – ростверк и стены на нем поведет сразу же. В результате даже кровля из металлочерепицы или профнастила на крыше будет повреждена, не говоря уж о треснувших перегородках внутри здания.

Пример на забивных сваях

Второй важный момент – это ограничения по весу строения. Тяжелый керамический кирпич или бетон для коттеджа на свайном фундаменте брать точно не стоит. Здесь больше приемлемы каркасные либо пенобетонные технологии. Они позволяют возвести легкие стены, которые простоят на винтовых либо буронабивных опорах долго и без проблем.

И вообще, прежде чем выбирать тип основания под свой дом, следует тщательно изучить, что такое СИП-панели, кирпич, брус, бревно, газо- и пеноблоки со всеми их характеристиками и плюсами с минусами. Вес стройматериала стен сильно влияет на выбор вида фундаментного основания.

Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

  1. Земляные работы.

  2. Установка асбестоцементных труб и укладка в них арматуры.

  3. Заливка бетона.

  4. Устройство ростверка.

  5. Закрытие цоколя.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Применение фундаментов на сваях в строительстве

Фундамент на железобетонных сваях прекрасно подходит для многих типов частных малоэтажных домов. Сделать его самому, руководствуясь представленной выше пошаговой инструкцией, не должно составить труда. Вот только расчеты лучше заказать у специалистов. Для гаража или бани подобную основу можно рассчитать и самостоятельно. А для коттеджа проект фундаментного основания должен быть выполнен только профессионалом.

Процесс строительства забивного варианта

Разметка свайного поля


Разгрузка сваебойной машины


Разгрузка


Транспортировка столбов


Забивка


Сваи забиваются специальной машиной


Все сваи должны быть на одном уровне


Установка пластин под обвязку


Готово!

Читайте также про другие виды фундаментов:

Смотрите также видео о преимуществах и недостатках свайных фундаментов

Читайте про другие наши материалы:

sdelat-dom.ru

Фундамент на винтовых сваях — плюсы и минусы свайно-винтового фундамента своими руками, видео

Применение фундамента на винтовых сваях в кратчайшие сроки и при минимуме затрат позволяет самостоятельно сделать основание под баню, частный дом или гараж. С установкой свай в виде винтов из стали в состоянии справиться даже начинающий строитель. Существует несколько типов таких фундаментных опор с разной несущей способностью, подобрать их для конкретного здания и грунта несложно.

Содержание

  1. Что это такое?
  2. Виды и подвиды
  3. Плюсы и минусы
  4. Пошаговая инструкция
  5. Применение в строительстве

Что такое свайно-винтовой фундамент?

По конструктивному устройству винтовая свая – полая внутри труба из железа, на нижнем конусовидном конце которой приварены лопасти бура для ее ввинчивания в землю. После погружения в грунт эти опорные столбы связываются ростверком либо нижними рядами сруба. В результате каждая из опор принимает на себя часть нагрузки от здания, распределяя ее по всему свайному полю.

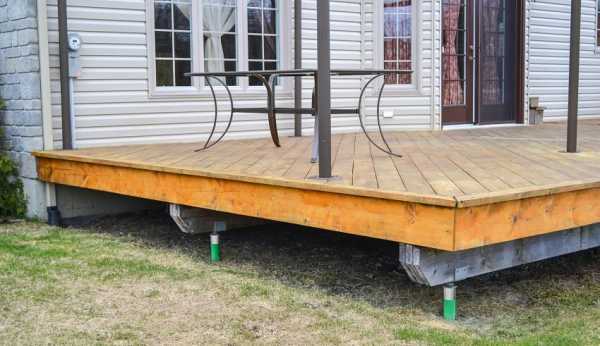

Так выглядит основание

Рекомендуем:

Любые работы по фундаменту дома от компании ГЛАВ-СВАИ

Звонок по России бесплатный: 8 (800) 70-70-988

Лопасть на конце наконечника снизу с одной стороны упрощает вкручивание трубы в плотные грунтовые слои, а с другой – играет роль удерживающего анкера. В отдельных случаях при необходимости подобная опора просто выкручивается из земли и используется на новом месте для нового свайного фундамента. Главное чтоб она не проржавела к этому времени, находясь в грунте.

Виды винтового фундамента

По конфигурации и предназначению лопастей выделяют:

  1. Широколопастные – типовой вариант с одной лопастью в 1–1,5 захода.

  2. Многолопастные – с несколькими лопастями.

  3. Узколопастные – с наконечником в виде шурупа на 5–8 оборотов винта.

Различные виды в зависимости от почвы

Первый вариант предназначен для легких построек и устойчивых грунтов. Второй тип винтовых свай используется при необходимости улучшить несущую способность опоры с компенсацией ее подвижек по вертикали, а также для высоких и тяжелых по общему весу коттеджей в 2-3 этажа.

Третья разновидность – для оснований на грунтах с обилием камней. Для условий вечной мерзлоты рекомендуется брать также узколопастный аналог, только имеющий не заостренный конец, а раскрытый срез с зубьями по периметры.

Свайный наконечник бывает литым (ВСЛ) либо сварным (СВС). Первый стоит дороже. Однако он более прочен и способен вынести большие нагрузки, нежели наварной аналог. Если грунты на участке строительства плотные или фундамент нужно делать под большой дом, то лучше потратиться и взять с литым наконечником.

Плюсы и минусы фундамента на сваях

Среди преимуществ использования таких основание числятся:

  • Долговечность и высокая несущая способность – подобные сваи без проблем выдерживают сезонные пучения и служат 50–80 лет;

  • Экономичность – обходится на 20–30% дешевле иных вариантов;

  • Отсутствие строительного мусора и больших объемов выемки земли;

  • Высокая скорость возведения – для самостоятельного устройства фундамента из винтовых свай хватит двух–трех дней;

  • Возможность создания практически на любых типах грунтов;

  • Простота реализации – плитный либо ленточный фундамент своими руками выполнить гораздо сложнее;

  • Большое количество модификаций наконечников и оголовков;

  • Возможность повторного применения;

  • Отсутствие как таковой сезонности работ – вкручивать винтовые опоры можно даже зимой, лишь бы грунт позволял это.

Не рекомендуется его устраивать только на болотистых обводненных участках, где избыточная влага приведет к быстрому истончению стенок ствола. В остальных случаях – это просто идеальный выбор.

Минусы у винтового фундамента также имеются, но их гораздо меньше и упоминания стоят лишь:

  • Невозможность обустройства внизу под полом цокольного этажа или подвала;

  • Дополнительные затраты на утепление дома снизу.

Рассматривая плюсы и минусы, явно видно, что достоинства сильно превалируют над недостатками. Однако есть одно большое «НО».

Электромеханическая коррозия

Винтовая опора должна быть изготовлена в соответствие со стандартами и из качественной стали. А после ее еще и в обязательном порядке надо проверить в ОТК с помощью ультразвука либо рентгена. Основные проблемы у застройщиков, остановивших свой выбор на свайно-винтовом фундаменте, обычно возникают именно из-за дефектных материалов.

Установка свайно-винтового основания

Технология обустройства фундамента своими руками из винтовых свай выглядит следующим образом:

  1. Производится контрольное вкручивание для определения прочности грунтов.

  2. Выполняются расчеты с подготовкой плана размещения опор.

  3. Делается разметка участка.

  4. Выполняется установка опорных свай с последующей их обрезкой по уровню.

  5. Осуществляется заливка бетона внутрь опоры.

  6. Производится обвязка созданного свайного поля.

Для каждого вида и модификации сваи в форме винта в паспорте указывается ее несущая способность. Здесь играет роль как размеры и конфигурация лопастей, так и толщина стенок и длина ствола. В зависимости от УГВ, глубины промерзания и состава грунта план размещения свайного поля рассчитывается в каждом случае отдельно.

При проектировании надо еще и учесть массу всего будущего строения, под которое устраивается фундамент на винтовых сваях. Причем в расчет следует включить вес не только стен и перекрытий, но и кровельного покрытия и нагрузок от снега с ветром. Ведь ондулин или мембранная кровля весят заведомо меньше шифера или черепицы. И все это надо предусмотреть заранее.

Этап подготовки проекта лучше всего доверить специалисту. Если в планах делать винтовой фундамент своими руками, то расчеты стоит проводить на основании СП 24.13330. Либо придется опоры устанавливать в большем количестве с запасом, увеличивая смету строительства.

Скачать Скачать СП 24.13330

Пошаговая фото-инструкция

Разметка первой опоры фундамента по ориентирам участка

С разметкой сложностей возникнуть не должно. Необходимо просто наметить на участке места под опоры в соответствии с проектом. Главное при строительстве – это строгая вертикаль вкручиваемых в землю столбов.

Выкапываем «приямок» глубиной 20-30 см для первой опоры


Вставляем в приямок


Закручиваем с помощью специальных рычагов (стальных труб)

Чтобы упростить позиционирование свайных опор при их погружении в грунт, можно с помощью бура или лопаты вырыть небольшой приямок глубиной в полуметр. Далее в почву вкручиваются опоры выполняющим роль рычага ломом, мощной электродрели с редуктором либо автомобильной спецтехники. Делается это с шагом в 1–3 метра.

Рекомендуется при завинчивании привлечь третьего помощника, который в процессе будет корректировать вертикальное положение


Когда свая стоит достаточно крепко, вешаем магнитный уровень и последнюю часть завинчивания корректируем по уровню — выравниваем её весом


Если завинчивать становится тяжело, то приглашаем помощников


Первая закручена точно по уровню


Размечаем вторую — угловую на этой же стороне от первой


Копаем приямок, ставим вторую опору, выравниваем по уровню и проверяем расстояние от первой


Если необходимо сместить сваю, то отклоняем её в противоположную сторону, делаем 2 оборота и замеряем еще раз

При их установке и ввинчивании крайне важно следить за тем, чтоб опоры не ушли в сторону. Это сразу снижает способности столба выдерживать расчетные нагрузки. Лучше выкрутить такие сваи и сделать все заново. При этом ставить их по новой на то же самое место категорически запрещено. Надо будет этот “винт” сместить немного в сторону.

Когда опора встала на нужное расстояние — закручиваем аналогично первой


Третью сваю размечаем с 2-мя размерами: шириной стены и диагональю дома


Аналогично наклонами корректируем расстояние между столбами


После соблюдения расстояний — закручиваем третью


Аналогичным образом отмечаем и закручиваем четвертую, соблюдая размеры по диагонали и стороне


По всему периметру натягиваем бечёвку и размечаем маркером на бечевке промежуточные опоры


Устанавливаем каждую опору в приямки по отметкам и уровню и утрамбовываем землей


Закручиваем сваю и следим за отметками уровня и бечевки


После закрутки всех столбов отмечаем гидроуровнем одинаковые отметки


Болгаркой обрезаем все опоры по уровню


Заливаем цементно-песчаным раствором сваю до 10 см уровня до конца


Оставшуюся часть засыпаем готовой сухой цементно-песчаной смесью


Надеваем и привариваем оголовки, зачищаем и закрашиваем швы от коррозии

После того как сваи установлены на свое место, их обрезают на нужном уровне от земли. Потом эти опоры, из которых и состоит рассматриваемый вариант фундамента, рекомендуется залить изнутри бетоном. Это позволяет уберечь металл от коррозии и дополнительно усиливает все свайное винтовое поле.

Сверху на каждый установленный столб наваривается оголовок в виде квадратной стальной пластины размером порядка 25 х 25 см. А в завершении все сварные швы обрабатываются защитными составами. Дальше на этот свайный фундамент можно уже укладывать ростверк или сразу венцы сруба.

Чтобы ветер не гулял под домом и не выхолаживал его, столбы необходимо закрыть внешней облицовкой по всему периметру строения. Для этого прекрасно подойдут профнастил либо металлочерепица. Но можно воспользоваться и облицовочным кирпичом. Все на выбор хозяина коттеджа.

Применение фундамента на винтовых сваях

Для возведения винтового из железных свай фундамента бригаде в 5–7 человек зачастую достаточно одного дня. При этом ждать осадки или схватывания бетона не требуется. Подобное основание полностью готово к дальнейшему строительству здания. Это ленточный или монолитный фундамент плитой необходимо выдерживать минимум 20–30 дней. С винтовыми опорами этап устройства опор под дом занимает гораздо меньше времени.

Дом из СИП-Панелей

Читайте также про другие виды оснований:

Смотрите также видео о ремонте и замене фундамента компании ГЛАВ-СВАИ:

Читайте про другие наши материалы:

sdelat-dom.ru

Свайный фундамент. Плюсы и минусы готовых конструкций

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Имея соответствующую технику, пару-тройку помощников и хорошую информационную базу сегодня вполне реально построить дом собственными силами даже не имея профессиональных навыков. В основе строительства любого здания лежит закладка фундамента. Все большую популярность при возведении частного дома приобретает свайный фундамент. Плюсы и минусы этого вида основы строения и его разновидности рассмотрим в данной статье, а также ознакомимся с видео уроками монтажа свайного фундамента своими руками.

Свайный фундамент получает всё большее распространение в строительстве частных домов

Виды фундамента

Одной из важных, хотя и невидимых со стороны, частей дома является фундамент. От того, насколько правильно будет выполнен монтаж данного участка строительства, зависит долговечность и качество постройки.

В зависимости от технологии установки и области применения фундаменты можно классифицировать следующим образом:

  1. Ленточный фундамент используется в основном в малоэтажном строительстве. Он подразделяется на сборный, состоящий из блоков, и монолитный – в виде опалубки, в которую заливается бетон
  2. Монолитный фундамент, очень прочный, применяют в местах, где существует опасность проседания грунта. Представляет собой монолитную железобетонную плиту.
  3. Столбчатый фундамент закладывают при строительстве одноэтажных домов. Выполняется в виде столбиков, которые затем соединяются балочной обвязкой.
  4. Свайный фундамент в последнее время получает все большее распространение благодаря надежности, универсальности и доступности монтажа своими руками.

Свайный фундамент возможно установить практически в любой местности и на любом грунте

Свайный фундамент и этапы его монтажа

Закладку свайного фундамента используют при строительстве зданий разной этажности. Этот вид фундамента не требует трудоемких работ по рытью котлована, что является существенным плюсом перед другими видами основания дома. Одним из главных достоинств такого метода является возможность установки практически в любой местности, при любом грунте.

Для того чтобы определить плюсы и минусы свайного фундамента рассмотрим его разновидности, видео обзор этапов закладки своими руками и особенности установки разных свай.

Исходя из расчёта нагрузки на фундамент, подбирается диаметр свай

Этапы закладки свайного фундамента

До начала обустройства любого фундамента необходимо провести определенные подготовительные работы и расчеты, которые включают в себя следующее.

  • инженерно-геологический анализ грунта;
  • определение типа свай для фундамента;
  • подробный чертеж плана дома с указанием всех деталей строения;
  • расчет нагрузки на фундамент;
  • чертеж подземной части;
  • установка свай;
  • расчет и заливка ростверком;
  • установка цокольного этажа;
  • расчет стоимости фундамента.

Фундамент из винтовых свай с железным ростверком

Варианты свайного фундамента

Фундамент на сваях имеет несколько разновидностей, которые отличаются технологией установки и областью применения.

Забивные сваи

Это стержни из железобетона, которые забиваются глубоко в грунт. Технология данного строительства опирается на точные расчеты распределения всей нагрузки будущего здания данным опорам фундамента. Сваи забиваются вглубь до тех пор, пока не попадут в самую устойчивую область грунта. Данный вид основы фундамента используют в промышленном строительстве, так как работа по забиванию свай в грунт проводится  тяжелой специальной техникой. Для загородного дома или дачи такой вид свай не подходит, так как установить их своими руками невозможно.

Место под домом с высоким фундаментом из свай можно использовать, как навес для машины

Буронабивные сваи

При таком виде фундамента необходимо сначала пробурить скважины, в которые закладываются сваи и заливается бетон. Этот вид монтажа опор применяют чаще всего в строительстве многоэтажных зданий. Техническая трудоемкость, сложные расчеты и высокая стоимость работ являются минусом фундамента на буровых сваях.

Фундамент на винтовых сваях

Этот вид свайного фундамента наиболее предпочтителен при строительстве загородного дома. Монтаж винтовых свай своими руками (видео можно найти на многих строительных сайтах) наиболее доступен по цене и объему работу. Основой для такого фундамента служат стальные трубы с особой резьбой наподобие винтовой. Благодаря такой нарезке сваи как бы «ввинчиваются» в грунт, а с помощью винтовых лопастей надежно удерживаются в нем (как показано на видео). Если грунт слишком рыхлый, применяют винтовые опоры с резьбой по всей трубе. В стальные трубы заливают бетон, придавая большую устойчивость конструкции.

Винтовые сваи можно установить своими руками, не применяя дорогостоящую спецтехнику

Полезно знать! Винтовой свайный фундамент – оптимальный способ создания основания для лёгкого каркасного дома.

Свайно-винтовой фундамент, плюсы и минусы которого рассматриваются ниже, можно закладывать даже без помощи специальной техники, поэтому данный метод обустройства фундамента является наиболее доступным для монтажа своими руками.

Преимущества и недостатки свайно-винтового метода

Основными плюсами фундамента на винтовых сваях являются:

  • доступная цена;
  • скорость работы;
  • возможность самостоятельного монтажа;

Для устойчивости и прочности фундамента, винтовые сваи завинчиваются до погружения в твёрдый грунт

  • закладка практически в любой грунт;
  • независимость от времени года.
  • производится без предварительных земляных работ;

К минусам свайно-винтового метода можно отнести:

  • подверженность коррозии при нарушении защитного слоя стальной трубы;
  • невозможность монтажа в скалистых местах;
  • проблематичность установки вблизи других строений;
  • потребность в точных расчетах глубины залегания опоры.

Чертёж дома с разметкой под размещение свай

Основные этапы работ по закладке свайно-винтового фундамента

Являясь на сегодня наиболее передовым методом, свайно-винтовой вариант обустройства фундамента привлекает прежде всего возможностью монтажа своими руками. Таким образом будущий владелец загородного дома может существенно сэкономить на дорогостоящей технике и профессиональных строителях.

Статья по теме:

Отливы для цоколя фундамента: особенности выбора и монтажа. Какие материалы применяют для производства отливов для цоколя. Какие из них лучше выбрать и в каком случае. Монтаж отливов.

Первым этапом работ является исследование грунта, подробный расчет и чертеж плана дома.

Обычно на первоначальном этапе строительства производится выравнивание строительной площадки и земляные работы, связанные с рытьем котлованов или траншей. Закладка фундамента на винтовых сваях не требует таких действий, что уменьшает трудоемкость и увеличивает скорость процесса.

Закручивание винтовых опор осуществляется по разметке

На втором этапе производится разметка установки свай под фундамент: через промежутки около 2 м ставятся маркеры — места, где в дальнейшем будут закручиваться сваи. Исходя из назначения строящегося здания, производится выбор свай определенного диаметра и веса.

Следующий этап – закручивание винтовых опор. В местах разметки производится неглубокое бурение. Сваи завинчиваются в грунт наподобие шурупа. Эта работа может производиться, как с помощью механизмов, так и ручным методом.

На заметку! В среднем на закладку свайно-винтового фундамента может уйти около двух дней.

После установки опор производят их вертикальное выравнивание и заливку полой части труб песчано-цементным раствором, что повышает устойчивость свай и защищает их от коррозии.

Последним этапом монтажа фундамента является объединение опор монолитным ростверком и последующее создание цоколя дома.

Виды ростверков из различных материалов для свайно-винтового фундамента

Свайно-ростверковый фундамент

Как только сваи установлены, их соединяют монолитным ростверком, на котором в дальнейшем возводится все здание. Данная конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.

Ростверк выполняется ленточным или монолитным способом и выполняется из деревянных балок или железобетонных плит, которые объединяют опоры фундамента. В зависимости от расположения, свайный фундамент с монолитным ростверком разделяют на: высокий, промежуточный и заглубленный.

Ростверк является основой цоколя дома

Важно! Вследствие естественного понижения температуры почвы в холодное время года, внутри грунта происходит явление, называемое геологами морозное пучение грунта.

Влага, находящаяся в почве, зимой замерзает и увеличивается в объеме. Это может привести к выдавливанию фундамента, а значит и дома. Чтобы противостоять такому явлению, сваи объединяют высоким ростверком на высоте 0,1 – 0,15 м выше уровня земли. Обычно такой ростверк устанавливают под зданиями, имеющими небольшой вес.

Для возведения фундамента из свай не нужно рыть траншеи и котлованы

Промежуточный ростверк располагают на уровне земли, используя песчаную или гравийную подушку. Недостатком этого вида ростверка является незащищенность от морозного пучения грунта, способного вырвать сваи и повредить кладку.

Низкий ростверк располагается ниже уровня земли. Его опускают на глубину промерзания в пучинистых почвах, на слабо-пучинистых грунтах конструкцию закладывают на 0,2-0,3 м ниже уровня земли.

При строительстве частного дома чаще всего применяют высокий свайный фундамент с монолитным ростверком. При обустройстве фундамента на винтовых сваях  ростверком может служить деревянный брус, который закрепляют анкерными болтами.

Свайный фундамент с ростверком из деревянного бруса

Плюсы и минусы свайно-ростверкового фундамента заключаются в следующем:

Плюсы свайно-ростверкового фундамента:

  • доступная цена;
  • возможность установки своими руками;
  • быстрота монтажа;
  • надежность — почти не дает усадки.

Минусы конструкции:

  • строгий расчет ростверка свайного фундамента;
  • используется только под легкие постройки;
  • влияние коррозии на стальную часть.

Винтовые сваи для разных типов грунта

Свайный фундамент. Плюсы и минусы

Одним из основных преимуществ свайного фундамента при строительстве дома является доступность по цене и трудозатратам. Это является наиболее привлекательным фактором для тех, кто возводит дом своими руками. Немаловажным достоинством является также быстрота обустройства фундамента и возможность работы в любое время года.

Также плюсом данного варианта установки фундамента является устойчивость и надежность конструкции: лопасти винтовых свай хорошо уплотняют почву. Кроме того, это дает возможность обустройства фундамента практически в любом грунте.

Дом на свайном фундаменте можно построить очень быстро

К минусам фундамента на сваях относят возможную усадку конструкции. Во избежание такого явления необходимо произвести исследование грунта и точные расчеты с чертежом свайного фундамента с ростверком. Тщательные подготовительные работы можно отнести к минусам свайного фундамента.

Большое значение при обустройстве основы на сваях имеет качество используемого материала. При нарушении защитного слоя стальные конструкции фундамента подвергаются коррозии.

Учитывая плюсы и минусы свайного фундамента, выбор его в качестве основы загородного дома считается сегодня наиболее оптимальным и перспективным.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
