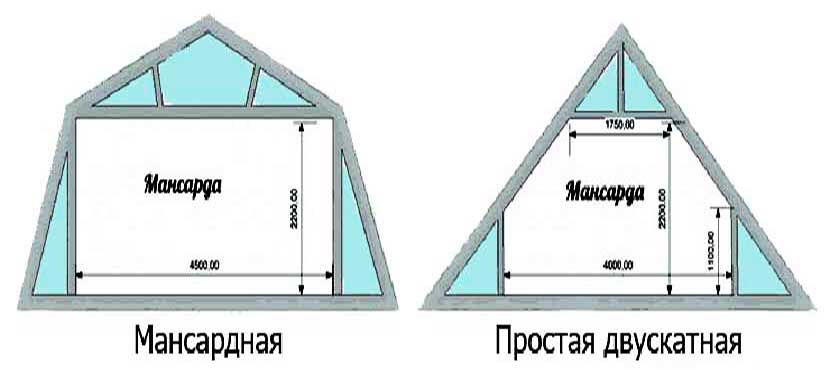

Дом z73 площадь мансарды: Z500. Z73 L GL Проект маленького коттеджа из газобетона с 1 спальней и гаражом

Проект z73 🏠 — примеры, отзывы, планировка, характеристики, состав.

План помещений по проекту z73

Описание проекта z73

Проект Z73 – это коттедж, который способен полностью очаровать вас. Этот дом простой и изящный – его несложно построить и недорого эксплуатировать в будущем. Особый шарм дому придают продолговатые окна и колоны из древесины.
Первый этаж вмещает в себя два помещения для сна, ванную комнату и удобную кухню. Есть в доме и удобная комната для гостей, в которой вы проведете не один семейный вечер. Кухня, хоть и имеет скромные размеры, но она при этом очень удобна. Из окна гостевой комнаты открывается потрясающий вид на приусадебный участок. Вообще во всех комнатах окна очень просторные, а также имеется стеклянные двустворчатые окна, благодаря которым дом просто залит светом – а это значительная экономия электроэнергии.
Этот дом идеальный вариант для людей желающих купить небольшое жилье, с красивым дизайном и невысокой стоимостью обслуживания.

Характеристики проекта z73

Площадь жилая	50.1, м²
Объём	140,30 м³
Площадь общая	50.1, м²
Высота	6,18 м
Угол наклона крыши	35°
Мин. размеры участка	Шир. 14,72м × дл. 16,92м
Гараж	Нет
Габариты	8х9

Стены	Кирпич/блоки
Перекрытия	Монолитные
Кровля	Металлочерепица/керамическая черепица
Фундамент	Ленточный монолитный

Что входит в проект z73

Вы получаете:

Готовый проект дома объемом 50-100 листов А3

Проект дома – это рабочие чертежи для строительства дома . Полный комплект документов включает в себя все необходимые чертежи, схемы, спецификации и пояснения, что позволяет правильно выполнить весь объем строительных работ.

Для чего нужен проект дома? Пример готового проекта

Архитектурные решения конструктивные решения

• Общие данные о проекте
• Поэтажные планы
• Маркировочные планы
• Фасады
• Ведомости оконных и дверных заполнений
• Фундаменты
• Планы перекрытий этажей
• Планы стропил
• Дымовентиляционные каналы
• Основные конструктивные узлы и детали
• Ведомости расхода материалов

Инженерные сети (за дополнительную плату)

• Водоснабжение и канализация (внутренние сети)
• Электроборудование (внутренние сети)
• Отопление и вентиляция

Паспорт проекта

• Пояснительная записка
• Фасады
• Планы этажей
• Разрезы
• План кровли

Цветные фасады формата А4

• Цветовое решение фасадов (готовится на листах А4, по одному листу на фасад)

Примеры реализаций проекта z73

• Строительство

Понравился проект, но хотите внести изменения?

Мы готовы внести любые изменения в проект. Для этого просто воспользуйтесь этой формой.

Также мы готовы предложить Вам индивидуальное проектирование дома.

Отзывы по проекту z73

17.01.2023

Татьяна

Супер,мне очень понравился проект,но можно кухню с другой стороны расположить

14.12.2022

Сергей

Внимательность и индивидуальный подход при высоком качестве выполняемой работы! Вот как я бы охарактеризовал эту компанию. Молодцы! Отлично!

06.08.2022

Александр Вильямс

Давно уже планировали построить собственную дачу для семейного отдыха. Навыков архитектора у нас нет, ещё и все работаем. Поэтому долго искали компанию, которая нам спроектирует все. Остановили выбор на ГК

«Proekt-shop». И проекты на сайте нормальные, да и организация показалась надёжной. Решено было строить кирпичный дом, чтобы в дальнейшем могли и переехать сюда. Долго выбирали и взяли готовый вариант проекта на сайте. Даже корректировки в проект заносить не захотели, хотя это бесплатно. Нас все устроило.

И договор быстро заключили. Получили проект, соответствующий требованиям, остались довольны

Подробнее

20.07.2022

Виктория

Дом моей мечты! Все что нужно и ничего лишнего!

31.12.2021

Андрей

Типовой проект жилого дома 1-247. Искали подобный проект именно в стиле Хай-тек, комбинация дерева и современных строительных материалов. Огромное спасибо, с экономили время на разного рода подсчётах и расчётах.

Наши подрядчики строители сказали что это один из самых понятных, читаемых проектов по которым им приходилось когда либо работать.

Подробнее

30.12.2021

Андрей

Типовой проект жилого дома 1-247 понравился своей оригинальностью. Давно искал проект в стиле хай-тек, окна в пол , комбинация дерева с современными строительными материалами.
Самое важное проект легко читаемый и

понятный, а по токим проектам строить всегда легче, даже время на закупку материалов экономит. Всё уже посчитано. Проект доставили как обещали, почтрою дом допешу отзыв) всем спасибо.

Подробнее

29.11.2021

Татьяна

Купили с мужем маленький дом на большом участке, решили его снести и построить дом с мансардой на семью из пяти человек. Мы решили воспользоваться услугой фирмы — магазином проектов PROEKT-SHOP.

Были приятно удивлены. Мы получили полный проект, выполненный согласно нашим требованиям. В нем указано абсолютно все и при строительстве мы с легкостью могли сами контролировать весь процесс. Остались очень довольны, спасибо вашим сотрудникам.

Подробнее

09.11.2021

Alexey@yes.

Отношение цены и качества оптимальное. Дом «под ключ» заказали, что называется, не выходя из квартиры. Согласовали договор и проект без проволочек, я доволен.

Написать отзыв

Z500. Z73 Проект маленького дома простого и недорогого в строительстве

Простой и недорогой дом, как для сезонного, так и круглогодичный проживания. Оптимальная планировка на маленькой площади.

каменный

13 500 грн.

срок разработки проекта: 3 дня

АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

1-ый этаж

49,7 / 54,7 m²

Прихожая

4,4 m²

Холл

4,9 m²

Кухня

7,4 m²

Гостиная+ столовая

15,6 m²

Спальня

12,4 m²

Ванная комната

5,0 m²

Терраса

0,0 m² / 5,0 m²

проверьте
площадьпроверьте
расстояниеОчистить
значенияпроверьте
площадьпроверьте
расстояниезеркальное
отображениеИзменить планировку Изменить планировку

Нажмите или коснитесь пальцем на изображении, чтобы начать измерение.

Нарисуйте эскиз на изображении и нажмите на значок сохранения.

Эскиз был отправлен правильно.

рекомендуемые размеры участка — минимальные размеры, которые должен иметь земельный участок, чтобы дом мог быть поставлен в соответствии с правилами

рекомендуемые размеры участка

ширина

13,85 m

длина

19,05 m

Размеры фасада

Размеры фасада — габариты фасада здания, включая фундамент, исключая поверхности окон и дверей

7,85 m

Линейные размеры помещений PDF:

скачать бесплатно pdf

Задать вопрос об этом проекте

+38 (067) 009 25 00

пн. — пт.: 8:00 — 19:00

отправить вопрос

Площадь и габариты

площадь дома/общая площадь

49,7 / 54,7 m²

площадь дома: площадь всех помещений здания за исключением чердака, измеряется на уровне пола без учета штукатурки и внутренней отделки стен. общая площадь: площадь дома с добавлением площади балконов и террас, рассчитанных с понижающим коэффициентом 0,3 (коэффициент, который приводит площадь балкона, террасы или лоджии, к площади полноценного помещения дома).

площадь застройки

90,0 m²

площадь застройки: это площадь по внешнему обводу здания на уровне цоколя, включая выступающие части: входные площадки и ступени, веранды, террасы, приямки, входы в подвал, автомобильные пандусы, наружные лестницы. Площадь под зданием, расположенным на столбах, проезды под зданием, а также выступающие части здания, консольно выступающие за плоскость стены на высоте менее 4,5 м от поверхности чистого пола

строительный объем

318 m³

строительный объем: строительный объем надземной и подземной частей дома определяется в пределах ограничивающих поверхностей

высота дома

6,3 m

высота дома — высота рассчитывается от поверхности чистого пола до коньковой балки

угол наклона кровли

35°

угол наклона кровли — угол наклона кровли по отношению к полу.

площадь кровли

101 m²

площадь кровли — общая площадь крыши за исключением дымоходов и вентканалов.

Технология строительства

стены

газобетон/керамические блоки/пеноблоки/пенобетон

Конструкция внешней стены: проектом предусмотрена кладка внешней стены из газобетонных блоков, толщиной 380(375) мм, марки не ниже В2,5. Принятая толщина позволяет заменить материал несущих стен разными кладочными материалами без внесения изменений в типовой проект. Газоблок можно заменить на кладку из керамических блоков, пеноблоков или пенобетона не ниже марки, указанной для газобетонных блоков. Внутренняя отделка выполнена гипсовой или цементно-известковой штукатуркой. Со стороны улицы — утепление минераловатными плитами, толщиной 50,100мм, плотностью выше 150 кг/м3. Внешняя отделка и декоративные элементы согласно визуализациям на сайте.

тип фундамента

ленточный сборно-монолитный

Кровля

цементно-песчаная черепица/металлочерепица/керамическая черепица

технология

каменный

Тип перекрытия

по деревянным балкам

термоизоляционные свойства

Установка ГВС

1 санузел

Тип вентиляции

механическая

Дополнительная информация о проекте и его приобретении

Все материалы, которые размещены на сайте нашей компании охраняются авторским правом. Использование любой информации сайта (копирование, пересылка, воспроизведение, публикация в любом виде, др.) может осуществляться только при наличии разрешения компании Z500 в письменном виде. Это касается любой видео, графической, текстовой, числовой инфрмации, файлов для скачивания. Информация сайта может использоваться только в некоммерческих целях с указанием ссылки на наше архитектурное бюро.

Простой и недорогой дом, как для сезонного, так и круглогодичный проживания. Оптимальная планировка на маленькой площади.

каменный

13 500 грн.

срок разработки проекта: 3 дня

АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

Мы делаем все возможное для предоставления услуг наивысшего уровня. Если вы заметили ошибку в функционировании сервиса или неточности в опубликованных материалах (несмотря на то, что это не является основанием для претензий к z500) обязательно сообщите свои замечания и пожелания по адресу ([email protected]) поскольку мы постоянно совершенствуем продукты, сервис и услуги.

Требования к доступу на чердак | 5 вещей, которые вы должны знать – Тренажер по строительным нормам

Давайте сразу к делу.

Требования к доступу на чердак для жилых построек можно найти в разделе R807.1 Международного жилищного кодекса 2018 года.

Из-за вероятности необходимости доступа к чердачному помещению для ремонта и технического обслуживания в течение срока службы дома нормы устанавливают минимальные требования для доступа на чердак, чтобы обеспечить его функциональность и безопасность.

В дополнение к этому, это удобный способ для сотрудников пожарной охраны проникнуть в скрытое пространство, например, на чердак, и устранить потенциальную опасность возгорания.

Поэтому давайте рассмотрим 5 основных вещей, которые вы должны знать, когда речь идет о чердачных проемах в соответствии с Международным жилищным кодексом.

1. Требования к доступу на чердак

Когда требуется доступ к чердаку?

Раздел R807. 1 требует, чтобы здания с горючим потолком или конструкцией крыши имели чердачное отверстие для доступа к чердачным помещениям, которые имеют вертикальную высоту 30 дюймов или более на площади не менее 30 квадратных футов.

Иллюстрация: © Building Code Trainer, 2021

Здесь важно отметить, что вертикальная высота измеряется от верха потолочной балки до нижней части стропила крыши.

2. Расположение выхода на чердак

Где должен располагаться выход на чердак?

Отверстие для выхода на чердак должно быть расположено в коридоре или другом легкодоступном месте.

Это может быть либо потолок, либо стена, выходящая на чердак.

3. Размер доступа на чердак

Каков минимальный размер доступа на чердак?

Кодекс требует, чтобы черновое отверстие доступа на чердак было не менее 22 дюймов на 30 дюймов.

При размещении в стене ширина должна быть не менее 22 дюймов, а высота — не менее 30 дюймов.

Иллюстрация: © Building Code Trainer, 2021

При размещении на потолке необходимо обеспечить минимальный свободный зазор над головой.

4. Зазор для доступа к чердаку

Какой зазор требуется над отверстием доступа на чердак?

Кодекс требует, чтобы минимальная свободная высота над головой на чердаке была не менее 30 дюймов над входом. Измеряется по вертикали от нижней части потолочной балки.

Иллюстрация: © Building Code Trainer, 2021

5. Механическое оборудование на чердаке

Каковы требования к доступу на чердак, когда механическое оборудование находится на чердаке?

Чтобы понять, каковы требования к доступу на чердак для механического оборудования, расположенного на чердаке, код направляет нас к разделу механического кода, который находится в жилищном кодексе.

В разделе M1305.1.2 указаны зазоры, необходимые для доступа к устройству, расположенному на чердаке, для технического обслуживания. Как вынуть ключ из этой секции, связанной с самим отверстием, чтобы убедиться, что оно достаточно велико, чтобы можно было удалить самый большой прибор.

Это связано с тем, что со временем может потребоваться замена устройства, поэтому, если оно установлено на чердаке, отверстие доступа на чердак, обслуживающее это пространство, должно быть достаточно большим, чтобы можно было удалить старый прибор.

Таким образом, это суммирует основные требования к мансардным проемам.

Для получения дополнительной информации о подробных требованиях обязательно ознакомьтесь с разделом R807 Международного жилищного кодекса (IRC) 2018 года.

.

*  Справочный источник — 2018 International Residential Code  – [Купить на Amazon]

---

Хотите стать экспертом по жилым планам?

Проверьте свои знания с помощью 2 полных практических экзаменов на основе экзамена по проверке жилых планов и 1 Тест по проверке плана .

$ 39,99

Включает 2 практических экзамена, 60 вопросов каждый и 1 тест для проверки плана, 30 вопросов

На 2015 год 900 95 Нажмите здесь

Для 2018 года
Нажмите здесь

Это Практический экзамен предназначен для тех, кто хочет сдать сертификационный экзамен R3 Residential Plans Examiner 2015 или 2018 года. 0064 , администрируемый Международным советом по кодированию (ICC).

Эти практические экзамены предназначены для того, чтобы помочь вам подготовиться к реальному экзамену, помогая вам перемещаться по книге кодов и знакомиться с определенными разделами кода. Они проверят ваши знания в областях содержания экзамена, чтобы повысить ваши шансы на сдачу сертификационного экзамена. Это отличный способ подготовиться к реальному экзамену, проводимому ICC.

Маркированный зазор для доступа к чердаку, расположение доступа к чердаку, размер доступа к чердаку

Как спланировать сбалансированную систему вентиляции чердака

При рассмотрении вопроса о замене крыши вам необходимо рассчитать объем чердачной вентиляции, необходимой для снижения избыточного тепла и влаги на чердаке. Избыток тепла и влаги может привести к преждевременной деградации кровельной системы и повреждению ледяных дамб зимой.

Давайте подробнее рассмотрим процесс расчета необходимой вентиляции чердака для правильной вентиляции чердачного помещения.

Что такое правило сбалансированной вентиляции?

Правило сбалансированной вентиляции гласит, что количество воздуха, поступающего из впускных вентиляционных отверстий в области софита крыши или рядом с ней, всегда должно соответствовать количеству вытяжных вентиляционных отверстий в коньке крыши или рядом с ним. Это гарантирует, что сбалансированное количество воздуха входит и выходит из чердачного помещения.

Любой дисбаланс между впуском и выпуском, например, большее количество выхлопа, чем впуска, может сделать систему менее эффективной из-за уменьшения количества теплого влажного воздуха, выходящего из вытяжных вентиляционных отверстий. Надлежащее количество приточной вентиляции поможет более эффективно работать вытяжной вентиляции.

Необходимо всегда соблюдать осторожность, чтобы не смешивать различные типы продуктов для вытяжной вентиляции. Использование разных типов на одном и том же чердачном пространстве также может привести к несбалансированности системы.

Как рассчитать сбалансированную систему вентиляции чердака

Самая эффективная система вентиляции чердака – сбалансированная, с равным количеством поступающего и выходящего воздуха. Этот непрерывный, сбалансированный поток воздуха помогает уменьшить перегрев и накопление влаги, которые могут привести к обледенению и повреждению вашей кровельной системы.

1. Измерьте площадь мансардного этажа

Начните с измерения квадратных метров площади мансардного этажа. Например, если чердак имеет ширину 30 футов и длину 40 футов, умножение этих чисел вместе даст общую площадь 1200 кв. футов.

Площадь (NFVA) использует правило 1:300. Давайте копнем немного глубже:

Что такое рейтинги NFVA?

NFVA — это мера открытой площади вентиляционного отверстия на крыше, которая позволяет воздуху проходить через него. Этот рейтинг, также называемый чистой свободной вентиляцией (NFV) или чистой свободной площадью (NFA), используется для определения того, какой поток воздуха необходим для всего чердачного пространства, а также сколько необходимо для притока и вытяжки. Типы и количество вентиляционных отверстий на крыше рассчитываются на основе этого измерения.

Что такое правило 1:300?

Федеральное жилищное управление США рекомендует минимум 1 квадратный фут чердачной вентиляции на каждые 300 квадратных футов площади чердачного этажа, равномерно распределяя приточную и вытяжную вентиляцию.

NFVA рассчитывается путем деления общей площади чердака на 300, минимальную рекомендацию для системы приточно-вытяжной вентиляции или число, предусмотренное местными нормами. В нашем примере мы делим 1200 на 300, чтобы получить 4 квадратных фута NFVA, необходимых для чердачного помещения.

Большинство изделий для кровельной вентиляции имеют рейтинг NFVA в квадратных дюймах, а не в квадратных футах. Чтобы преобразовать NFVA чердачного помещения в квадратные дюймы, умножьте его на 144, количество дюймов в квадратном футе. В нашем примере 4 умножить на 144 равно 576 кв. дюймов NFVA.

Система сбалансированной вентиляции требует одинакового притока и вытяжки. Чтобы узнать, какая вентиляция необходима для каждой стороны системы, просто разделите NFVA в квадратных дюймах пополам. В нашем примере мы делим 576 пополам и получаем 288 квадратных дюймов NFVA, необходимых как на впуске (на софитах), так и на выхлопе (на коньке).

3. Выберите правильные продукты для приточной и вытяжной вентиляции

Следующим шагом будет выбор правильных вентиляционных продуктов для вашего чердака. Калькулятор вентиляции чердака GAF может подсказать вам типы и количество вентиляционных отверстий, которые вам понадобятся для вашей крыши, исходя из размеров вашего чердака.

Вы также можете посетить страницу продукции GAF для вентиляции и чердачных вентиляционных отверстий, чтобы выбрать впускные и вытяжные вентиляционные отверстия для своей крыши. Важно проконсультироваться с местным подрядчиком по кровельным работам, чтобы получить совет о лучших продуктах для вашей конкретной собственности и дома.

4. Как разместить приточно-вытяжную вентиляцию

Приточная вентиляция устанавливается в самой нижней части чердачного помещения, как правило, на потолке или основании крыши. Вытяжная вентиляция устанавливается в самой высокой части чердачного помещения, обычно на коньке или вершине крыши.

Домовладельцы всегда должны обсуждать размещение приточных и вытяжных вентиляционных отверстий со специалистом.

Как определить мощность чердачной вентиляции?

Если вы хотите использовать вентиляцию на чердаке с электроприводом, чтобы уменьшить тепло и влагу в чердачном помещении, важно помнить, что его никогда нельзя смешивать с коньковыми вентилями или другими типами вентиляций без электропривода. Как правило, чердачные вентиляционные отверстия с электроприводом оцениваются по количеству квадратных метров, которые они могут проветривать.
