Какими должны быть размеры досок для крыши
Большая часть стропильной системы крыши делается из досок. По сравнению с брусом, доски такой же прочности легче и дешевле. Еще их проще подобрать, поскольку чем толще пиломатериалы, тем выше вероятность появления серьезных пороков древесины. К тому же, размеры досок для крыши более разнообразные, что обеспечивает гибкость при проектировании стропильной системы.
В статье — о стандартных и оптимальных сечениях досок, которые лучше всего подходят для той или иной задачи. А также о том, когда можно обойтись стандартными размерами, а когда необходим точный расчет сечения элемента, чтобы обеспечить надежность кровли.
Если вы решили не считать стропильную систему, а использовать пиломатериалы стандартного сечения, то размеры досок на крышу зависят только от элемента, для которого они предназначены. А также от желаемого запаса прочности — если вам нужна надежная кровля, выбирайте пиломатериалы с сечением, близким к максимальному.
Если речь о небольшом временном строении, то для его крыши можно брать недорогие доски небольших размеров.
Мауэрлат
Мауэрлат обычно делают из бруса — прямоугольная форма для этого элемента подходит лучше всего из-за действующих на него сил. Тем не менее, из досок мауэрлат тоже можно сделать. Их стандартные размеры — 50×150 мм и 50×200 мм.
При этом мауэрлат обычно делают из двух досок, скрепленных вместе. На стены домов с небольшой площадью крыши можно уложить одну доску. Если крыша тяжелая, а снеговая нагрузка большая, то вместе соединяют три и даже четыре доски, чтобы получить опору квадратного сечения.
Для временных и небольших построек мауэрлат крыши допустимо делать из досок с размерами 25×100 мм.
Независимо от сечения, длина досок подбирается, исходя из двух принципов:
- Мауэрлат лучше сделать из цельных досок, если позволяет длина стены .
- Если стена дома длиннее 6-9 м, то мауэрлат нужно делать составным. В этом случае длину досок нужно подбирать так, чтобы они соединялись примерно по центру стены.
Из-за небольшой толщины доски в мауэрлате нельзя соединять стандартным для мауэрлата узлом вполдерева.
Коньковый прогон
Размеры прогона для крыши такие же, как и для мауэрлата. На него идут доски 50×150 мм и 50×200 мм. Но есть одно очень существенное отличие: на коньковый прогон стропильные ноги опираются сверху, если они уложены без запила, и сверху и сбоку, если с запилом. Это значит, что конек, в основном, работает на прогиб. Поэтому, в отличие от мауэрлата, доски на коньковом прогоне устанавливаются на боковую грань.
На практике это значит, что для конька доски подходят больше, чем брус. Если делать коньковый прогон из бруса, то его максимальное сечение не будет превышать 200×200 мм. Более толстый пиломатериал просто будет крайне сложно поднять на крышу, не говоря уже о большой нагрузке на стропильную систему и несущие конструкции дома.
А вот вес и размеры досок для крыши позволяют установить их друг над другом и сделать особо прочный конек сечением 50×400 мм.
Этого обычно более чем достаточно даже в самых сложных климатических условиях.
Размеры досок для стропил крыши
Стропила почти всегда делают из досок, поскольку этот элемент кровли работает на изгиб. Сечение стропильного бруса в такой ситуации должно быть больше в 2-3 раза, чтобы обеспечить сопоставимую с досками прочность на прогиб.
Чаще всего стропила на крышу делают из досок со следующими размерами:
- для временных и небольших построек — 50×150 мм;
- для частных домов — 50×180 мм и 50×200 мм;
- для больших коттеджей и домов в регионах с большой снеговой нагрузкой — 50×220 мм.
Сечение досок стропил сильно зависит от расстояния между ними: чем оно больше, тем выше должны быть стропильные ноги. Если длина стропил должна быть более 6 м, их сращивают посредине или в последней трети, если считать от конька. Место сращивания желательно укрепить подпоркой или подкосом.
Размеры досок для обрешетки
Размеры досок для стропил и обрешетки похожи — отличие только в толщине.
Для обрешетки оптимально использовать пиломатериалы толщиной 40 мм. Если шаг обрешетки небольшой, то допустимы еще более тонкие доски — 32 мм. Для домов, расположенных в южных регионах, допустимо использовать доски 25×100 мм и 25×150 мм. Но только при условии, что расстояние между стропильными ногами не превышает 1 м, а между самими досками — не более 300 мм.
По правилам, любую стропильную систему должен рассчитывать профессиональный проектировщик. В ней есть очень много тонкостей, которые сложно учесть неспециалисту даже при тщательном изучении нормативов и профильной литературы.
Но на практике кровлю частных домов обычно рассчитывают сами владельцы на онлайн-калькуляторах или, в лучшем случае, с использованием профильного программного обеспечения. И это если ее вообще рассчитывают — большинство предпочитает типовые проекты, решения «на глаз» и стандартные сечения досок для крыши.
Как ни странно, чаще всего это работает — эпидемии обрушения крыш частных домов не наблюдается.
Это происходит по трем причинам:
- Переменные нагрузки на кровлю (в основном, снеговая и ветровая) в конкретной местности — это максимальные нагрузки, зафиксированные за 25-50 лет наблюдений в зависимости от версии норматива. То есть даже если стропильная система недостаточно прочная, пока нет рекордных осадков или ветров, крыша выдержит.
- Стандартные сечения, особенно близкие к максимальным, обычно сами по себе дают большой запас прочности стропильной системе. Иногда этот запас прочности может быть кратным. При этом экономия на услугах проектировщика часто выливается в переплату при покупке пиломатериалов.
- Почти везде нормативы ограничивают максимальный прогиб, а не дают расчет на слом конструкции. Поэтому неправильно сделанная стропильная система обычно приводит не к обрушению крыши, а к художественно выгнутым под нагрузкой стропилам. Конечно, они могут пойти трещинами и переломиться, но обычно это происходит не сразу. У владельцев почти всегда есть время установить протез и подпорку.
Это значит, что в большинстве случаев при создании стропильной системы крыши можно опираться на стандартные размеры досок и бруса. Но всегда помните, что это риск, и последствия у этого риска серьезные.
Но есть случаи, когда полноценный расчет обязателен.
Это, в первую очередь, дома в северных регионах с большой снеговой нагрузкой. Для них большинство стандартных схем просто неактуально.
Также это необходимо для любых видов плоских крыш и кровель с уклоном менее 15°. С таких крыш снег почти не уходит самостоятельно, поэтому стандартные выкладки не подходят.
Наконец, расчет обязателен для всех видов сложных крыш, а также для простых кровель с зенитными фонарями и другими нетипичными элементами.
Стандартные размеры досок для крыши зависят от того, для какого элемента они предназначены:
- Мауэрлат и конек делают из досок 50×150 мм и 50×200 мм.
- Стропильные ноги — из досок 50×150 мм, 50×180 мм, 50×200 мм, 50×220 мм.
- Обрешетку — из досок 40×150 мм или 32×150 мм, реже — 25×150 мм.
Использование стандартных сечений при создании стропильной системы вместо полноценного расчета редко приводит к критическим последствиям. Но все же желательно доверить проектирование кровли профессионалу. Особенно если дом расположен в северном регионе.
Будьте в курсе!
Подпишитесь на новостную рассылку
Какая используется доска для обрешетки крыши дома?
Как долго вам будет служить крыша вашего дома –зависит от того, насколько качественно было смонтировано ее основание. Для сооружения обрешетки применяют разные пиломатериалы. Многие выбирают доски для кровли крыши.
- Функциональное назначение обрешетки
- Виды настила для крыши
- Особенности конструкционного решения обрешетки кровли
- Виды материалов для обрешетки – какую использовать
- Требования к качеству обрешетки – какой доской лучше делать
- Видеоинструкция
Функциональное назначение обрешетки
Каркасная конструкция, на которую крепят покрытие для кровли, называется обрешеткой.
Ее часто сооружают из досок. Пиломатериал для крыши бывает разным. Доски применяются обрезные и необрезные, из влагостойкой фанеры или ОСП. Их укладывают перпендикулярно ногам стропил.
Сплошная или шаговая обрешетка имеет многоцелевое назначение. Ее применение необходимо по следующим причинам:
· Этот элемент кровли равномерно распределяет вес кровельного пирога по конструкции стропильной системы;
· Обрешетка дает скатам жесткую форму. Это необходимо, когда для кровли применяются гибкие материалы (мембрана, рубероид, мягкая черепица). Ведь такое строительное сырье не в состоянии держать форму. Ситуацию здесь спасет обрешетка;
· Она надежно фиксирует самые «слабые» участки стропильной системы. Когда есть такие уязвимые места, применяется учащенная обрешетка. Ее использование целесообразно на тех участках кровли, которые испытывают дополнительные нагрузки ( карнизные свесы, ендова, места укрепления снегодержателей).

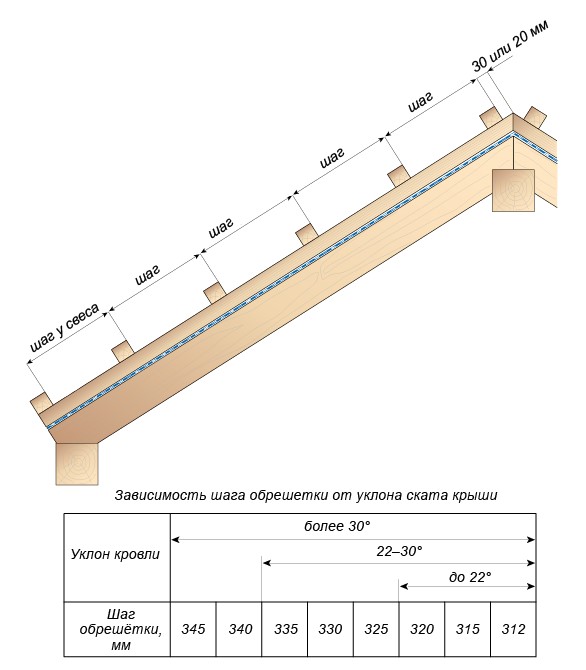

Каких размеров доски нужны для крыши строения – определяется в зависимости от следующих факторов:
1. Покрытие кровли;
2. Величина угла наклона скатов;
3. Снеговая нагрузка.
Виды настила для крыши
Поскольку дощечки для кровли, из которых состоит обрешетка, составляет опору для кровельного материала, то выбирать тип пиломатериала необходимо исходя из вида покрытия для крыши. Главное – чтобы подготавливаемая основа была надежной и прочной. При этом сооружаемая конструкция не должна оказывать большой нагрузки на стропила.
В строительстве используют два вида обрешетки:
· Разреженная (решетчатая). Такая обрешетка применяется для фиксации кровельного покрытия, при этом рейки укладывают, оставляя интервалы в несколько сантиметров. Конструкция подходит для тех крыш, которые покрывают довольно жестким, способным держать свою форму материалом. Желательно, чтобы покрытие имело легкий вес.

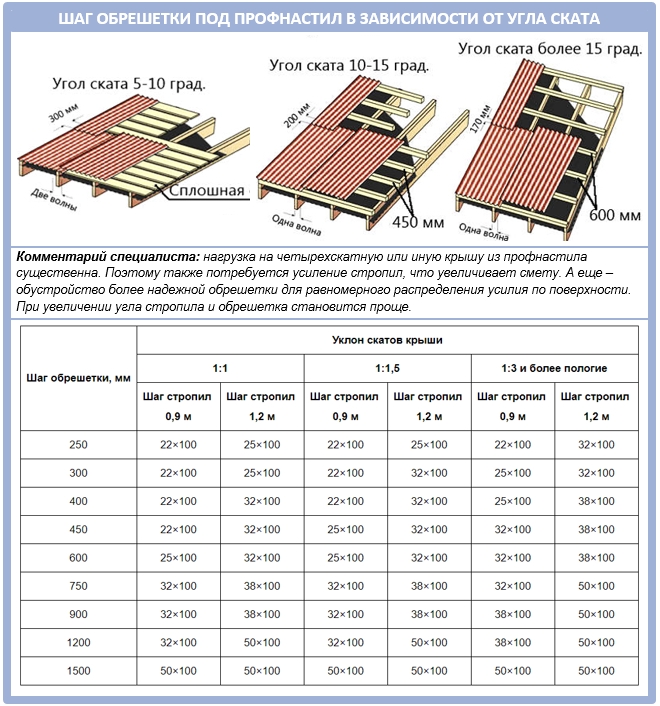

Обычно разреженная обрешетка возводится, если планируется накрыть крышу металлочерепицей или профнастилом;
· Сплошная. Данный вид обрешетки подразумевает наличие минимального промежутка между рейками (не более 1 мм). Такая конструкция подходит для тяжелых по весу кровельных покрытий, а также гибких материалов (рубероид, гибкая черепица и т.п.).
От того, какая доска для обрешетки будет применяться, зависит несущая способность этой основы под покрытие. Надо отметить, что толстые по толщине и ширине рейки, уложенные с шагом в 10-15 см, гораздо надежнее поддерживают тяжелые кровельные материалы, нежели сплошная обрешетка из, скажем, влагостойкой фанеры.
Особенности конструкционного решения обрешетки кровли
Основа под кровельный пирог может быть двух типов:
1. Однослойная. Такая конструкция применяется тогда, когда планируется укладка кровельного покрытия на один слой пиломатериалов, который фиксируют перпендикулярно ногам стропильной системы.
Однослойная обрешетка целесообразна при оптимальном шаге стропил;
2. Двухслойная. В данной конструкции доски для обрешетки укладываются в два слоя. Первоначально с применением тонких деревянных реек монтируют контробрешетку. После этого перпендикулярно контррейкам укладывают простую обрешетку.
При выборе одного из этих типов основания необходимо учитывать, что двухслойная конструкция из пиломатериалов легко скроет неровности крыши. Также ее применение выручит в тех случаях, когда стропилы уложены с слишком большим шагом. Сооружение двухслойной обрешетки поможет сделать зазор для вентилирования между кровельным каркасом и покрытием. Тем самым стропильная доска и другие элементы из древесины будут защищены от гниения.
Виды материалов для обрешетки – какую использовать
Для монтажа обрешетки применяется древесина либо металл. При возведении зданий промышленного назначения для обрешетки используют металлопрофиль. Это связано с тем, что в таких случаях пролеты между соседними опорами бывают значительные по размерам.
Если строится жилой частный дом, для обрешетки можно использовать такое строительное сырье, как:
· Доска обрезная. Это лучшая древесина для обрешетки. Такая лобовая доска кровли имеет гладкую поверхность. Благодаря этому данный материал прост в монтаже.
· Доска необрезная. По качеству она уступает обрезной доске. Дело в том, что у такой древесины кора отпилена не полностью. Поэтому результат применения этого материала будет менее безупречным – идеально гладкой поверхности у обрешетки из необрезных досок не бывает. Срок службы такой конструкции также меньше, поскольку дерево с неотпиленной корой подвержено гниению.
· ОСП. Данная аббревиатура означает не что иное, как ориентировано-стружечные плиты. Их применение целесообразно при монтаже сплошной обрешетки. ОСП отличаются ровной и гладкой поверхностью. Поэтому укладывать поверх них даже те кровельные покрытия, которые не в состоянии самостоятельно держать свою форму, довольно легко.
· ФСФ. Листы фанеры подходят для сплошного настила, поскольку обладают высокой устойчивостью к влаге. Обычно их применяют в качестве основания под гидроизоляционный материал.
Самым лучшим материалом для сооружения обрешетки, по мнению опытных строителей, является доска обрезная. Главное – учесть при ее покупке следующие критерии:
1. Ширина доски;
2. Длина доски.

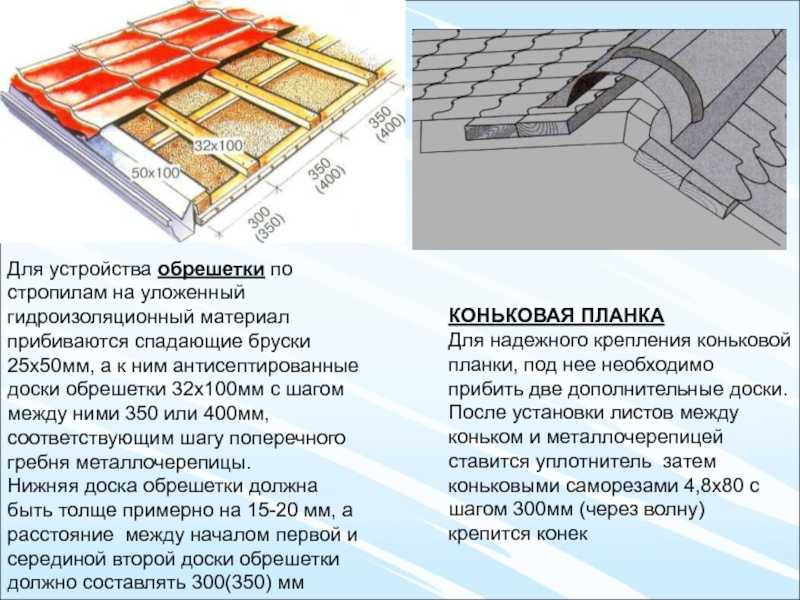

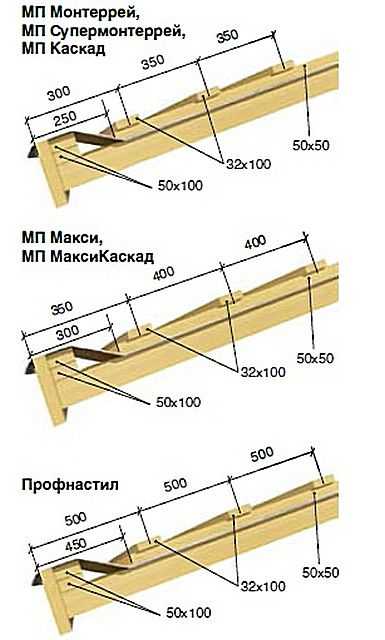

Отдавайте предпочтение доскам, имеющим сечение 150х40 мм. Надо отметить, что несомненный плюс обрезной доски — ее влагостойкость и повышенная прочность. Ее укладывают с соблюдением шага в 15-20 см.
Требования к качеству обрешетки – какой доской лучше делать
Какая доска идет на обрешетку? При выборе древесины для монтажа основания следует помнить о том, что сооружаемая конструкция в дальнейшем будет периодически испытывать на себе влияние влаги. А потому существует риск загнивания применяемого дерева. Сначала материал начнет гнить, а затем — терять форму.
Потому кровельные дощечки должны быть «подготовлены» заранее, еще до сооружения обрешетки.
Так какой должна быть качественная обрешетка? При монтаже данной конструкции необходимо соблюдать следующие правила:
· Доски и другие пиломатериалы нужно доводить до 19-20% влажности. Это защитит древесину от сырости и деформации.
· Чтобы предупредить гниение настила, применяемые пиломатериалы надо предварительно обработать специальными антисептическими средствами. Необходимо глубоко пропитать доски этими составами. Такая обработка повышает срок службы обрешетки в два раза.
· Детали обрешетки, на которую планируется уложить мягкое кровельное покрытие (к примеру, рубероид или битумную черепицу), следует острогать. Это делается для того, чтобы неровности на поверхности конструкции не повредили «уязвимый» кровельный материал в процессе его укладки.
· Крепежи, с помощью которых укрепляют детали обрешетки, так же, как и сами доски, должны быть устойчивы к влаге.
А длина фурнитуры должна быть равной двойной толщине досок или фанеры. Гвозди в элементы обрешетки надо вбивать с небольшим зазором. Это делается на случай термического расширения.
Пожалуй, это все, что можно рассказать о том, какую доску желательно применять для обрешетки. Надеемся, что эта информация вам поможет.
Видеоинструкция
ПОЛНОЕ руководство и ошибки, которых следует избегать
Наличие достаточной толщины обшивки настила крыши необходимо для оптимальной работы, а также для безопасности.
Нужна ли мне новая крыша 2
Включите JavaScript
Нужна ли мне новая крыша 2
защищен.
Какова стандартная толщина обшивки крыши?
Рекомендуется использовать обшивку крыши толщиной ⅝ дюйма. Более тонкая обшивка может прогибаться между каркасом, что может повредить внешнюю часть крыши.
Чаще всего для жилых крыш используется фанера или плиты OSB толщиной не менее 5/8 дюймов.
Для коммерческих зданий и металлических крыш обычно используются доски толщиной 1 дюйм, поскольку они обеспечивают большую прочность и устойчивость конструкции.
- Фанера:
Жилые крыши: 5/8 дюйма
Коммерческие здания и металлические крыши: 1 дюйм
- Плиты OSB:
Жилые крыши: 5/8 дюйма
Коммерческие здания и металлические крыши: 1 дюйм
Для оптимальной работы важно использовать материал оболочки достаточной толщины. Чем толще доска, тем лучше она способна противостоять проникновению воды и другим погодным условиям, таким как подъем ветра и снеговая нагрузка.
Более толстые доски также обеспечивают большую структурную поддержку каркаса здания, что помогает предотвратить любые потенциальные повреждения из-за сильных ветров или землетрясений.
Кроме того, использование материалов более высокого качества может помочь продлить срок службы вашей кровли, предотвращая преждевременный износ, вызванный воздействием экстремальных температур или уровней влажности.
Имея это в виду, понимание того, что представляет собой приемлемая толщина обшивки крыши, важно для всех, кто планирует построить свой собственный дом или реконструировать существующий.
Что такое обшивка крыши?
Кровельная обшивка представляет собой материал, служащий конструкционной основой для кровли. Он обеспечивает поддержку черепицы, черепицы и других кровельных покрытий, а также защищает от погодных условий, таких как ветер, дождь и снег.
Обшивка фанерой является одним из самых популярных видов обшивки крыши, поскольку она обеспечивает прочность и долговечность по доступной цене. Другие виды обшивки включают ориентированно-стружечные плиты (OSB) и ДСП.
Все три материала обеспечивают достаточную опору для различных типов крыш, но фанерная обшивка обычно имеет лучшую устойчивость к повреждениям от влаги по сравнению с OSB или ДСП.
Кроме того, фанеру можно использовать в районах с сильным ветром, поскольку она способна выдерживать более высокие уровни силы, чем другие виды обшивки.
Таким образом, фанера стала предпочтительным вариантом для многих строителей при установке новых крыш или замене существующих. Благодаря сочетанию доступности, прочности и долговечности фанерная обшивка часто предпочтительнее других вариантов при строительстве жилых домов или коммерческих зданий в Северной Америке.
Типы кровельной обшивки
Существует несколько типов кровельной обшивки, которые можно использовать в качестве стабильной основы для выбранного вами кровельного материала. Каждый тип имеет свои уникальные характеристики и преимущества, поэтому важно понимать различия, чтобы выбрать правильный вариант для вашего проекта.
Наиболее часто используемые варианты включают фанеру, ориентированно-стружечные плиты (OSB) и массивные панели обшивки.
Фанера состоит из тонких слоев шпона, склеенных клеем и расположенных в чередующихся направлениях.
Эта прочная конструкция делает его идеальным выбором для крыш, поскольку он не деформируется из-за влажности или перепадов температуры. №
OSB также состоит из древесных стружек, соединенных с полимерным клеем, но поставляется в виде листов большего размера, чем фанера, что ускоряет монтаж.
Сплошные панели обшивки поставляются предварительно нарезанными и требуют минимальной подготовки перед установкой, однако они, как правило, дороже, чем другие варианты.
| Товар | Преимущества | Недостатки |
|---|---|---|
| Фанера | Прочный и устойчивый к деформации | Дорого и сложно установить |
| ОСП | Большие листы и быстрая установка | Восприимчивость к влаге |
| Сплошные панели обшивки | Предварительная резка и низкие эксплуатационные расходы | Дороже, чем другие варианты |
При выборе кровельного покрытия необходимо учитывать множество факторов, таких как экономическая эффективность, простота установки и устойчивость к таким факторам окружающей среды, как влажность или экстремальные температуры.
Понимание преимуществ и недостатков каждого типа поможет вам принять наилучшее решение при выборе того, какой из них подходит для вашего проекта.
Рекомендуемая толщина фанерной обшивки крыши
Для обшивки сарая, 9Диапазон толщины 0015 для обшивки крыши обычно составляет от 5/8 дюйма до 3/4 дюйма.
Рекомендуемая толщина фанеры или ОСП (ориентированно-стружечная плита) помогает обеспечить достаточную опору конструкции, а также обеспечивает устойчивость к сильному ветру, сильному снегопаду и другим погодным явлениям.
Тип материала, используемого для обшивки, зависит от климата, а также от местных строительных норм и правил; в некоторых областях могут потребоваться материалы, обработанные давлением, которые являются более дорогими, но обеспечивают дополнительную защиту от термитов и влаги.
Когда дело доходит до крепления кровельных панелей к обшивке, гвозди должны быть достаточно длинными, чтобы проникать в элементы конструкции не менее чем на 1 ½ дюйма.
Если вы устанавливаете битумную черепицу, используйте оцинкованные гвозди с минимальной длиной 1 ¼ дюйма.
Важно отметить, что схемы забивания гвоздей различаются в зависимости от региональных требований, поэтому перед началом установки обязательно ознакомьтесь с местными нормами.
При правильном планировании и соблюдении применимых стандартов домовладельцы могут быть уверены в том, что их проекты установлены должным образом для обеспечения максимальной прочности и долговечности.
Минимальная толщина металлической обшивки крыши
Толщина металлической обшивки крыши является важным фактором, который следует учитывать при строительстве прочной и надежной конструкции.
Толщина металлических кровельных панелей может варьироваться от 24 до 22 в зависимости от желаемого уровня защиты здания. Более толстая оболочка обеспечит большую прочность при экстремальных погодных условиях, таких как сильный ветер или сильный снегопад.
Вообще говоря, более толстая металлическая обшивка крыши должна использоваться в районах, подверженных экстремальным погодным явлениям.
С другой стороны, более тонкие панели подходят для более легких конструкций, требующих меньшей защиты от стихийных бедствий.
Перед выбором подходящей толщины металлической обшивки крыши ознакомьтесь с местными строительными нормами и правилами, чтобы убедиться, что вы соблюдаете все применимые стандарты.
Строительные нормы и правила
При выборе толщины кровельного покрытия необходимо учитывать строительные нормы и правила. Подобно прочному фундаменту любой конструкции, местные рекомендации являются базой, которую нельзя игнорировать при установке новой кровельной системы.
Таким образом, необходимо ознакомиться с соответствующими муниципальными или окружными правилами и постановлениями, прежде чем начинать процесс замены существующей крыши и выбирать соответствующие материалы.
Стандартные правила требуют, как минимум, двух слоев 5/8-дюймовой фанеры в качестве обшивки крыш с фермами, расположенными на расстоянии 24 дюймов друг от друга; более толстые 3/4-дюймовые доски также могут понадобиться в районах, где в зимние месяцы накапливаются сильные снегопады.
Кроме того, каждый слой должен иметь крепежные элементы, расположенные на расстоянии не более шести дюймов друг от друга по всем краям, включая карнизы, и двенадцать дюймов от промежуточных опор, таких как фермы.
При необходимости местные власти могут предоставить дополнительную информацию. Обладая этими знаниями, домовладельцы могут уверенно продвигать свой проект, зная, что они работают в рамках правовых норм.
Требования к расстоянию между гвоздями
При установке обшивки крыши важно учитывать требования к расстоянию между гвоздями. Вообще говоря, для деревянных конструкционных панелей, таких как фанера и ОСП, , рекомендуемое расстояние между гвоздями должно составлять 6 дюймов по краям каждого листа и 12 дюймов между листами.
Расстояние между гвоздями также может варьироваться в зависимости от типа используемой черепицы. Например, при укладке стекловолоконной черепицы с асфальтовым покрытием может потребоваться большее количество гвоздей, чем для других типов черепицы.
Кроме того, при установке некоторых типов кровельного покрытия вместо гвоздей можно использовать скобы.
Скобы обеспечивают дополнительный уровень безопасности, но должны соответствовать определенным критериям в отношении длины и калибра, чтобы гарантировать надежную фиксацию в материале, к которому прибиваются гвозди или скобы.
В процессе установки важно убедиться, что все материалы надежно закреплены в соответствии со спецификациями производителя.
Это включает рассмотрение размещения гвоздей и скоб, а также использование соответствующих крепежных элементов для каждого типа используемого материала.
Это может помочь свести к минимуму проблемы, связанные с неправильными методами монтажа в будущем, и в конечном итоге помочь домовладельцам избавиться от беспокойства о целостности своих крыш с течением времени.
Обладая этими знаниями, мы теперь обращаем внимание на требования к изоляции и вентиляции, которые составляют важнейшую часть любой полной системы сборки крыши.
Требования к изоляции и вентиляции
При установке обшивки крыши очень важно учитывать требования как к изоляции, так и к вентиляции. Изоляция помогает снизить затраты на электроэнергию, сохраняя в доме тепло зимой и прохладу летом.
Вентиляция помогает предотвратить скопление влаги на чердаке или каркасе крыши, что может привести к росту плесени или другим повреждениям.
Ниже приведены ключевые моменты, которые следует учитывать при рассмотрении требований к изоляции и вентиляции для установки на крыше:
- Используйте материалы с высоким R-значением для адекватной изоляции; они варьируются в зависимости от климатической зоны и местоположения дома.
- Выберите соответствующее количество воздушного пространства между элементами каркаса и изоляционным материалом; это должно быть не менее 3 дюймов.
- Выберите подходящие вентиляционные устройства, такие как коньковые вентиляционные отверстия, вентиляционные отверстия на потолке, торцевые вентиляционные отверстия, турбинные вентиляционные отверстия и т. д., которые обеспечивают достаточный поток воздуха через чердак или каркас крыши.
д., которые обеспечивают достаточный поток воздуха через чердак или каркас крыши.Учет этих факторов может помочь обеспечить успешную установку крыши в соответствии с местными строительными нормами и обеспечить оптимальные эксплуатационные характеристики с течением времени.
Также важно отметить, что во время установки может потребоваться использование различных инструментов и методов в зависимости от типа используемой обшивки (например, фанера или ОСП).
Понимание того, какие инструменты и методы лучше всего подходят для каждого применения, поможет обеспечить долгосрочную отдачу от инвестиций, сделанных в новое окончательное руководство по толщине обшивки крыши.
Инструменты и методы для установки новой обшивки крыши
Возьмем, к примеру, установку крыши сарая. При установке обшивки вы должны убедиться, что она достаточно толстая, чтобы обеспечить надлежащую защиту от внешних элементов и погодных условий.
Толщина должна зависеть от нескольких факторов, таких как климат, строительный материал и назначение конструкции.
Важно понимать, как эти переменные могут повлиять на выбор материалов при планировании и реализации проекта.
При выборе подходящего материала для обшивки вашего сарая учитывайте тип используемого пиломатериала, его вес и рекомендации по расстоянию между гвоздями.
Например, фанера или OSB (ориентированно-стружечная плита) широко используются в жилищном строительстве благодаря их превосходному соотношению прочности к весу и экономической эффективности.
Однако следует принять дополнительные меры предосторожности, если предполагается высокий уровень воздействия влаги или экстремальных температур; более толстые панели могут быть необходимы для оптимальной работы с течением времени. Кроме того, важно, чтобы расстояние между гвоздями не превышало 6 дюймов вдоль каждой балки для максимальной устойчивости во время сильного ветра или шторма.
Также важно учитывать местные строительные нормы и правила, которые часто диктуют особые требования, связанные с кровельными проектами, такие как минимальный угол наклона и потребности в вентиляции.
Соблюдение всех применимых правил гарантирует безопасное использование на протяжении всего срока службы вашего навеса и помогает свести к минимуму возможные юридические проблемы в будущем.
При надлежащем исследовании и предварительной подготовке установщики могут быть уверены, что у них есть все необходимое для успешной работы — от соответствующих инструментов и методов установки до предотвращения распространенных ошибок — так, чтобы их работа с легкостью соответствовала отраслевым стандартам.
Распространенные ошибки, которых следует избегать
Когда речь идет о толщине обшивки крыши, следует избегать нескольких распространенных ошибок.
Во-первых, если для конкретной среды выбран неправильный тип материала, кровля может не обеспечивать надлежащей защиты от экстремальных температур или других погодных условий. Во-вторых, многие люди не учитывают балки крыши и снеговую нагрузку при выборе толщины обшивки.
Это может привести к недостаточной поддержке внешней крыши и, в конечном итоге, к нарушению ее целостности.
Наконец, некоторые домовладельцы совершают ошибку, используя слишком много изоляции, что может вызвать проблемы с накоплением влаги между слоями обшивки.
Чтобы обеспечить целостность и долговечность вашей крыши, вам необходимо выбрать материалы, подходящие для вашего климата, и рассчитать все необходимые расчеты несущей способности до начала монтажа.
Чтобы облегчить процесс принятия решения, ниже приведена таблица с подробным описанием распространенных ошибок, связанных с выбором толщины обшивки:
| Ошибка | Причина | Решение |
|---|---|---|
| Выбор неправильного типа материала | Может не защищать от погодных условий | Выберите подходящий материал в зависимости от требований климата и местоположения |
| Отсутствие учета балок крыши и снеговых нагрузок | Недостаточная поддержка внешней конструкции крыши | Расчет необходимой несущей способности перед установкой |
| Использование слишком большого количества изоляции между слоями обшивки | Может произойти накопление влаги, что приведет к повреждению системы крыши | Уменьшите количество используемой изоляции или увеличьте вентиляцию, чтобы обеспечить отток влаги |
Избегая этих распространенных ошибок перед началом работ на вашей новой кровельной системе, вы увеличиваете ее шансы на выживание при любых погодных условиях, обеспечивая достаточную защиту от внешних воздействий.
Соображения стоимости
При принятии решения о подходящей толщине обшивки крыши необходимо учитывать соображения стоимости. Более толстый материал, как правило, дороже, чем доступные более тонкие варианты.
В зависимости от размера и сложности проекта затраты на толстые материалы могут быстро возрасти. Кроме того, с добавлением любых дополнительных слоев изоляции или других компонентов в процессе установки также увеличиваются связанные с этим трудозатраты.
Однако в некоторых случаях инвестиции в более толстую оболочку могут сэкономить деньги в долгосрочной перспективе.
Например, если в районе наблюдаются экстремальные погодные условия, такие как сильный ветер или сильный снегопад, возможно, стоит заранее заплатить дополнительные средства, чтобы крыша могла выдержать эти условия без повреждений.
В конечном счете, принимая это решение, следует тщательно взвесить все варианты, чтобы сделать осознанный выбор, отвечающий как бюджетным требованиям, так и стандартам безопасности.
Часто задаваемые вопросы
Как узнать, соответствует ли моя существующая обшивка крыши нормам?
В мире постоянно меняющихся технологий определение пригодности кровельного покрытия может оказаться непростой задачей. Когда дело доходит до существующих крыш, понимание того, соответствует ли обшивка нормам, требует исследований и знаний от сертифицированного эксперта.
Во-первых, необходимо учитывать местные строительные нормы и правила, поскольку они могут различаться в зависимости от местоположения. Это включает в себя проверку необходимости каких-либо особых требований для конкретных климатических или географических зон.
Также важно оценить возраст и состояние кровельных материалов. Если есть видимые повреждения или повреждения, вызванные водой, это может означать, что увеличение толщины обшивки крыши будет полезным.
Другим ключевым фактором, который необходимо оценить при рассмотрении вопроса о соответствии существующим нормам, является то, какой вес текущая обшивка может безопасно выдержать в зависимости от ее толщины и системы крепления, используемой во время установки.
Для ответа на этот вопрос специалисты часто используют инженерные расчеты, учитывающие скорость ветра, значения снеговой нагрузки, несущую способность грунта и другие переменные.
Кроме того, при принятии решений о том, какой тип материала обеспечит надлежащую защиту вашего дома, следует также учитывать оценку потенциальных опасностей, таких как огнестойкость.
В конечном счете, уверенность в том, что ваша крыша соответствует современным стандартам безопасности, приносит комфорт и безопасность, чего мы все желаем.
Как проверить, не повреждена ли водой обшивка крыши?
Проверка состояния обшивки крыши является важным шагом в поддержании безопасного и надежного дома.
Повреждение обшивки водой может ослабить ее прочность, что в дальнейшем приведет к дорогостоящему ремонту или замене. Для домовладельцев важно знать, как проверить существующую обшивку крыши на предмет повреждения водой.
Самый эффективный способ определить, повреждена ли кровельная обшивка водой, — это визуально осмотреть ее изнутри и снаружи дома.
Изнутри внимательно осмотрите все открытые участки, такие как чердаки и подвальные помещения; если вы заметили признаки обесцвечивания, деформации, вздутия или сырости, вероятно, вода проникла в вашу кровельную систему.
Если у вас есть доступ для осмотра внешней стороны крыши, обратите внимание на наличие видимого роста плесени или темных пятен на гонтах, которые могут указывать на чрезмерное скопление влаги под ними.
Кроме того, отсутствие черепицы или другие структурные повреждения могут способствовать попаданию воды в чердачное помещение через щели или трещины в кровельном покрытии.
Для обеспечения безопасности и предотвращения долгосрочных проблем, связанных с просачиванием воды, необходимо ежегодно проводить регулярные проверки, чтобы можно было выявить проблемы до того, как они станут слишком серьезными.
Кроме того, профессиональный подрядчик, осматривающий вашу крышу каждые несколько лет, обеспечит душевное спокойствие, зная, что потенциальные риски, связанные с ущербом от воды, устраняются на раннем этапе и не допускаются ухудшения состояния в течение длительных периодов времени.
Существуют ли специальные гвозди, которые следует использовать при установке обшивки крыши?
Прибивание кровельной обшивки является важной частью процесса строительства любого дома или коммерческого здания.
Знание того, какой тип гвоздей использовать и как их правильно установить, может означать разницу между успешной установкой и преждевременной неудачей из-за плохих материалов или неправильной техники.
Правильный выбор гвоздей зависит от многих факторов, включая породу дерева, климатические условия, местные нормы и даже предпочтения.
Первым шагом в выборе идеального гвоздя для вашего проекта обшивки крыши является оценка климата, в котором будет построена конструкция. Настоятельно рекомендуется использовать гвозди из оцинкованной стали, поскольку они лучше противостоят коррозии, чем неоцинкованные варианты.
Кроме того, если вы живете в районе с высоким уровнем влажности, следует использовать горячеоцинкованные гвозди, так как они имеют лучшую защиту от ржавчины по сравнению с гальваническими оцинкованными гвоздями.
Также важно учитывать другие характеристики, такие как размер, длина и шаг, при выборе лучших гвоздей для вашего приложения. Например, для более толстой черепицы могут потребоваться более длинные гвозди, а для более тонкой — более короткие, в зависимости от типа укладываемого материала.
В дополнение к учету факторов окружающей среды при покупке гвоздей для обшивки крыши, также важно проверить требования местных норм до совершения каких-либо покупок.
В разных штатах и округах часто действуют разные правила относительно допустимых типов креплений, поэтому убедитесь, что вы понимаете, какой тип разрешен, прежде чем начинать свой проект.
Наконец, в процессе принятия решений всегда следует учитывать профессиональное мнение – обращение к опытным кровельным подрядчикам, обладающим знаниями об установке кровельного покрытия, может дать ценную информацию о том, какие продукты лучше всего работают в определенных климатических условиях или местах.
Принятие во внимание всех этих соображений может помочь вам выбрать наиболее подходящее решение для ваших нужд, помогая каждый раз создавать безопасную и структурно надежную установку.
Какой самый экономичный способ установки обшивки крыши?
При монтаже обшивки крыши наиболее экономичным способом является использование гвоздей, специально предназначенных для этой цели.
Эти специальные гвозди имеют больший диаметр шляпки и стержня, чем традиционные гвозди, что делает их более надежными и способными лучше выдерживать подъемные силы ветра. Кроме того, они изготавливаются из оцинкованной или нержавеющей стали, что означает, что они не будут быстро подвергаться коррозии во влажном климате.
Кроме того, использование этих специальных типов гвоздей может сэкономить время и деньги, поскольку время установки может быть намного меньше по сравнению со стандартными гвоздями из-за их повышенной удерживающей способности. №
Чтобы обеспечить успешную установку кровельного покрытия с помощью этих специальных гвоздей, необходимо обратить внимание на размер, требуемый для каждого типа гвоздей, а также расстояние между каждым гвоздем.
Кроме того, необходимо обеспечить надлежащую герметизацию всех краев оболочки после ее установки, чтобы свести к минимуму любые потенциальные проблемы с проникновением воды в трубопровод.
Выполнение этих шагов поможет обеспечить безопасную и долговечную конструкцию крыши при сохранении бюджета.
Какие меры предосторожности следует соблюдать при установке обшивки крыши?
Монтаж обшивки крыши можно сравнить с игрой в шахматы с высокими ставками. Каждое движение должно быть тщательно просчитано и иметь безопасность в качестве главного приоритета.
При установке обшивки крыши важно соблюдать все необходимые меры предосторожности, чтобы обеспечить ее правильное и безопасное выполнение.
Самая важная мера предосторожности, которую необходимо соблюдать при установке обшивки крыши, — это ношение соответствующих средств защиты, таких как перчатки, очки и пылезащитная маска, для защиты от переносимых по воздуху частиц или мусора, которые могут привести к травмам при резке материалов.
Перед началом установки также необходимо убедиться в отсутствии незакрепленных гвоздей или других предметов опасности на поверхности обшивки.
Кроме того, использование правильных инструментов поможет предотвратить возможные несчастные случаи во время установки. Никогда не используйте дрель по дереву; вместо этого используйте для крепления подходящую отвертку с винтами с крестообразным шлицем.
Наконец, еще одна ключевая мера безопасности включает соблюдение местных строительных норм и правил, касающихся требований к кровле, до начала работ, чтобы вы знали, какой тип материала необходимо использовать и сколько вентиляционного пространства должно быть обеспечено между каждым слоем обшивочной доски.
Четкое знание местных строительных норм и правил, а также передовой практики в вашей собственной отрасли являются критически важными компонентами для достижения успешных результатов при сохранении безопасности на протяжении всего процесса.
При работе с более крупными конструкциями может даже потребоваться привлечение профессиональной помощи, если вы считаете, что выполнение работ самостоятельно может подвергнуть вас риску получения травм или повреждения имущества из-за неопытности или отсутствия опыта.
Выполнение этих простых шагов поможет обеспечить безопасность всех участников во время установки, давая вам полное спокойствие, зная, что ваш проект был выполнен правильно от начала до конца.
Заключение
Значение толщины обшивки крыши невозможно переоценить. Это необходимо для обеспечения структурной целостности, прочности и долговечности кровельной системы дома. Понимание анатомии вашей крыши важно знать. Соблюдение надлежащих рекомендаций при установке обшивки крыши может сэкономить время, деньги и потенциальные проблемы домовладельцев в будущем.
Как говорится, «унция профилактики стоит фунта лечения»; в данном случае речь идет о принятии соответствующих мер во время установки, которые предотвратят будущие повреждения или проблемы.
Перед началом любых работ по обшивке крыши всегда проверяйте местные строительные нормы и правила техники безопасности, чтобы обеспечить соблюдение всех применимых законов.
Кроме того, используйте только одобренные материалы, такие как гвозди и крепежные детали, специально предназначенные для крыш, которые можно приобрести в большинстве хозяйственных магазинов.
После правильной установки и регулярной проверки на предмет повреждения водой или других проблем крыша вашего дома должна оставаться безопасной и надежной долгие годы.
В заключение следует отметить, что следование отраслевым стандартам и передовым методам монтажа кровельного покрытия является ключом к защите вашего дома от повреждений, связанных с погодными условиями, и сохранению его стоимости в долгосрочной перспективе.
Надлежащие проверки также играют важную роль — они помогают выявить существующие или потенциальные проблемы, чтобы их можно было решить на раннем этапе, прежде чем они станут более серьезными проблемами в будущем. Когда все сделано правильно опытным подрядчиком по кровельным работам, который знает, что они делают, вы можете быть уверены, что ваша крыша соответствует нормам и готова к эксплуатации в течение многих лет.
Обшивка полов и крыш | UpCodes
Несущая обшивка пола и несущая обшивка крыши должны соответствовать разделам 2304.8.
1 и 2304.8.2 соответственно.
ТАБЛИЦА 2304.8(1)
ДОПУСТИМЫЕ ПРОЛЕТЫ ДЛЯ ДЕРЕВЯННЫХ ПОЛОВ И КРЫШИ
| ПРОЛЕТ (дюймы) | МИНИМАЛЬНАЯ ЧИСТАЯ ТОЛЩИНА (дюймы) ПИЛОМАТЕРИАЛА УКЛАДЫВАЕМОГО | |||
| Перпендикулярно опорам | По диагонали к опорам | |||
| Сухой с поверхностью a | Поверхностный необработанный | Сухой с поверхностью a | Поверхностный необработанный | |
| Этажи | ||||
| 24 | 3 / 4 | 25 / 32 | 3 / 4 | 25 / 32 |
| 16 | 5 / 8 | 11 / 16 | 5 / 8 | 11 / 16 |
| Крыши | ||||
| 24 | 5 / 8 | 11 / 16 | 3 / 4 | 25 / 32 |
Для СИ: 1 дюйм = 25,4 мм.
- Максимальное содержание влаги 19 процентов.
ТАБЛИЦА 2304.8(2)
ОБШИВОЧНЫЕ ПИЛОМАТЕРИАЛЫ, МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ К МАРКЕ: ДОСКА МАРКИ
| ПРОЧНАЯ ОБШИВКА ПОЛА ИЛИ КРЫШИ | ОБШИВКА КРЫШИ | ПРАВИЛА ОЦЕНКИ |
| Коммунальные услуги | Стандартный | NLGA, WCLIB, WWPA |
| 4 общий или вспомогательный | 3 обычных или стандартных | NLGA, WCLIB, WWPA, NSLB или NELMA |
| № 3 | № 2 | СПИБ |
| Товарный | Общая конструкция | РИС |
ТАБЛИЦА 2304.
8(3)
ДОПУСТИМЫЕ ПРОЛЕТЫ И НАГРУЗКИ ДЛЯ ОБШИВКИ ИЗ ДЕРЕВЯННЫХ КОНСТРУКЦИОННЫХ ПАНЕЛЕЙ И ОДНОЭТАЖНЫХ КОНСТРУКЦИЙ, НЕПРЕРЫВНЫХ БОЛЕЕ ДВУХ ИЛИ БОЛЕЕ ПРОЛЕТОВ С ОСЬЮ НАПРЯЖЕНИЯ, ПЕРПЕНДИАЛЬНОЙ ОПОРАМ a
| ОБШИВКА МАРКИ | КРЫША б | ПОЛ c | ||||
| Пролет панели Пролет крыши/пола | Толщина панели (дюймы) | Максимальный диапазон (дюймы) | Нагрузка d (psf) | Максимальный диапазон (дюймы) | ||
| С боковой опорой e | Без боковой поддержки | Общая нагрузка | Активная нагрузка | |||
| 16/0 | 3 / 8 | 16 | 16 | 40 | 30 | 0 |
| 20/0 | 3 / 8 | 20 | 20 | 40 | 30 | 0 |
| 24/0 | 3 / 8 , 7 / 16 , 1 / 2 | 24 | 20 f | 40 | 30 | 0 |
| 24/16 | 7 / 16 , 1 / 2 | 24 | 24 | 50 | 40 | 16 |
| 32/16 | 15 / 32 , 1 / 2 , 5 / 8 | 32 | 28 | 40 | 30 | 16 г |
| 40/20 | 19 / 32 , 5 / 8 , 3 / 4 , 7 / 8 | 40 | 32 | 40 | 30 | 20 г, ч |
| 48/24 | 23 / 32 , 3 / 4 , 7 / 8 | 48 | 36 | 45 | 35 | 24 |
| 54/32 | 7 / 8 , 1 | 54 | 40 | 45 | 35 | 32 |
| 60/32 | 7 / 8 , 1 1 / 8 | 60 | 48 | 45 | 35 | 32 |
| ОДНОЭТАЖНЫЕ МОДЕЛИ | КРЫША б | ПОЛ c | ||||
| Пролет панели | Толщина панели (дюймы) | Максимальный диапазон (дюймы) | Загрузка e (psf) | Максимальный диапазон (дюймы) | ||
| С боковой опорой e | Без боковой поддержки | Общая нагрузка | Активная нагрузка | |||
16 о. к. | 1 / 2 , 19 / 32 , 5 / 8 | 24 | 24 | 50 | 40 | 16 г |
| 20 у.е. | 19 / 32 , 5 / 8 , 3 / 4 | 32 | 32 | 40 | 30 | 20 г, ч |
| 24 о.с. | 23 / 32 , 3 / 4 | 48 | 36 | 35 | 25 | 24 |
32 о. к. | 7 / 8 , 1 | 48 | 40 | 50 | 40 | 32 |
| 48 у.к. | 1 3 / 32 , 1 1 / 8 | 60 | 48 | 50 | 40 | 48 |
Для SI: 1 дюйм = 25,4 мм, 1 фунт на квадратный фут = 0,0479 кН/м 2 .
- Относится к панелям шириной 24 дюйма и шире.
- Ограничения на прогиб при равномерной нагрузке 1 / 180 пролета под динамической нагрузкой плюс статическая нагрузка, 1 / 240 только под динамической нагрузкой.
- Края панелей должны иметь утвержденные шпунтовые соединения или должны поддерживаться блокировкой, за исключением случаев, когда 1 / 4 дюймов минимальной толщины подстилающего слоя или 1 1 / 2 дюймов утвержденного ячеистого или легкого бетона укладываются поверх черновой или чистовой пол — 3 / 4 — дюймовая деревянная планка. Допустимая равномерная нагрузка, основанная на прогибе 1 / 360 пролета, составляет 100 фунтов на квадратный фут, за исключением того, что номинальное значение пролета 48 дюймов по центру основано на общей нагрузке 65 фунтов на квадратный фут.
- Допустимая нагрузка при максимальном пролете.
- Кромки с шипами и канавками, зажимы для краев панелей (один посередине между каждой опорой, за исключением двух, расположенных на одинаковом расстоянии между опорами на расстоянии 48 дюймов по центру), блокировка пиломатериалов или другое. Только деревянная блокировка должна удовлетворять требованиям блокируемой диафрагмы.
- Для 1 / 2 -дюймовых панелей максимальный пролет должен составлять 24 дюйма.
- Пролет может быть 24 дюйма по центру, где 3 / 4 дюймовые деревянные полы установлены под прямым углом к балке.
- Пролет может быть 24 дюйма по центру для полов, где 1 1 / 2 дюймов ячеистого или легкого бетона применяется поверх панелей.
ТАБЛИЦА 2304.8(4)
ДОПУСТИМЫЙ ПРОЛЕТ ДЛЯ КОМБИНАЦИИ ДЕРЕВЯННЫХ КОНСТРУКЦИОННЫХ ПАНЕЛЕЙ ЧЕРТОВОЙ ПОЛ-ПОКРЫТИЕ (ОДНОЭТАЖНЫЙ) a (Панели, непрерывные в течение двух или более пролетов и оси прочности, перпендикулярной опорам)
| ИДЕНТИФИКАЦИЯ | МАКСИМАЛЬНОЕ РАССТОЯНИЕ БАЛОК (дюймы) | ||||
| 16 | 20 | 24 | 32 | 48 | |
| Видовая группа b | Толщина (дюймы) | ||||
| 1 | 1 / 2 | 5 / 8 | 3 / 4 | — | — |
| 2, 3 | 5 / 8 | 3 / 4 | 7 / 8 | — | — |
| 4 | 3 / 4 | 7 / 8 | 1 | — | — |
| Пролет одинарного этажа c | 16 о. к. | 20 о.к. | 24 о.с. | 32 о.к. | 48 о.к. |
Для SI: 1 дюйм = 25,4 мм, 1 фунт на квадратный фут = 0,0479кН/м 2 .
- Пролеты ограничены указанным значением из-за возможного воздействия сосредоточенных нагрузок. Допустимая равномерная нагрузка, основанная на прогибе 1 / 360 пролета, составляет 100 фунтов на квадратный фут, за исключением допустимой общей равномерной нагрузки для 1 1 / 8 дюймовых деревянных конструкционных панелей на балках, расположенных на расстоянии 48 дюймов по центру, равно 65 фунтов на квадратный фут. Кромки панелей должны иметь утвержденные шпунтовые соединения или должны поддерживаться блокировкой, за исключением случаев, когда 9Подложка минимальной толщины 0445 1 / 4 дюймов или 1 1 / 2 дюймов утвержденного ячеистого или легкого бетона укладывается поверх чернового пола, или финишный пол представляет собой деревянную планку 3 / 4 дюймов.
- Применяется ко всем сортам шлифованной фанеры для наружных работ. См. DOC PS 1 для групп пород фанеры.
- Применяется для подстилающего слоя, фанеры класса C-C (заглушенная) и деревянных конструкционных панелей класса Single Floor.
ТАБЛИЦА 2304.8(5)
ДОПУСТИМАЯ НАГРУЗКА (PSF) ДЛЯ ОБШИВКИ КРЫШИ ИЗ ДЕРЕВЯННЫХ КОНСТРУКЦИОННЫХ ПАНЕЛЕЙ, НЕПРЕРЫВНОЙ НА ДВУХ ИЛИ БОЛЕЕ ПРОЛЕТАХ И ОСЯХ ПРОЧНОСТИ, ПАРАЛЛЕЛЬНЫХ ОПОРАМ (фанерные конструкционные панели пятислойные, пятислойные, если не указано иное) a
| МАТЕРИАЛ ПАНЕЛИ | ТОЛЩИНА (дюйм) | МАКСИМАЛЬНЫЙ ПРОЛЕТ (дюймы) | НАГРУЗКА ПРИ МАКСИМАЛЬНОМ ПРОЛЕТЕ (psf) | |
| Живой | Всего | |||
| Структурная оболочка I | 7 / 16 | 24 | 20 | 30 |
| 15 / 32 | 24 | 35 б | 45 б | |
| 1 / 2 | 24 | 40 б | 50 б | |
| 19 / 32 , 5 / 8 | 24 | 70 | 80 | |
| 23 / 32 , 3 / 4 | 24 | 90 | 100 | |
| Оболочка, другие сорта, указанные в DOC PS 1 или DOC PS 2 | 7 / 16 | 16 | 40 | 50 |
| 15 / 32 | 24 | 20 | 25 | |
| 1 / 2 | 24 | 25 | 30 | |
| 19 / 32 | 24 | 40 б | 50 б | |
| 5 / 8 | 24 | 45 б | 55 б | |
| 23 / 32 , 3 / 4 | 24 | 60 б | 65 б | |
Для SI: 1 дюйм = 25,4 мм, 1 фунт на квадратный фут = 0,0479 кН/м 2 .
