Электропроводка в деревянном доме своими руками: пошаговая инструкция

Достаточно популярным материалом в сфере строительства было и по сей день остается дерево. Несмотря на все достоинства этого универсального материала, он имеет один весомый недостаток – быструю воспламеняемость. Именно поэтому дома деревянного типа особенно «требовательны» к функциональности системы пожарной безопасности. Для этого электропроводку в деревянных домах устанавливают максимально аккуратно, соблюдая все нормы и требования.

Основные ошибки при монтаже электропроводки

Многие люди пренебрегают правилами безопасности в своих домах, что приводит к возникновению множества проблем. Обычно жильцы деревянных домов сталкиваются с такими ситуациями:

• повреждение изоляции проводов, которое возникает при прокладке кабеля
• повышение нагрузки на электропроводку
• использование при работе гофрированной трубы, которая прокладывается в пустотах деревянных стен

Первые две ошибки обычно приводят к появлению коротких замыканий, а иногда и к возгораниям. А прокладка гофрированных труб или коробов ПВХ в дальнейшем приводит к появлению грызунов, повреждающих всю электрику в домах.

Чтобы не допускать различных промахов при монтаже электропроводки в доме, нужно просмотреть пошаговые инструкции, ознакомиться со схемами монтажа, посмотреть видео-ролики, где описан процесс монтажа электропроводки.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Прежде чем самостоятельно начинать монтировать электрические провода в деревянном частном доме, стоит позаботиться о составлении специальной схемы, которая для каждого помещения будет отдельной.

Специалисты, которые производят монтаж электропроводки в деревянном доме, дают некоторые важные рекомендации:

• все точки, такие как счетчик или же распределяющие коробки, должны быть расположены в легкодоступных местах, попасть в которые вы сможете, не прикладывая особых усилий
• распределительный щит желательно устанавливать в коридоре на высоте, которая недоступна детям
• сначала нужно распланировать дальнейшую расстановку мебели в комнатах, чтобы четко понимать, в каких местах и на какой высоте нужно устанавливать розетки
• создавая схему электропроводки, стоит помнить о том, что линии не наносятся в диагональном направлении
• проходящие в здании провода должны обязательно пересекаться в коробках распределения

Структура электропроводки деревянного жилища

Для успешного проведения электропроводки в деревянном доме своими руками следует заранее составить список и заготовить весь необходимый инструмент и все комплектующие.

Если до этого вами уже разработан план, то определиться с необходимым количеством розеток, переключателей и других элементов вам будет гораздо проще.

Прежде всего, для электропроводки деревянного жилища вам необходимы:

• инструменты (отвертки, небольшой молоток, нож для работы с электрикой, пассатижи), которые на своих ручках будут иметь дополнительную защитную изоляцию
• выключатели, а также розетки в том количестве, которое указано в вашем плане; для деревянного дома целесообразно приобретать данные детали с основанием из керамики и контактными группами, изготовленными из бронзы или латуни
• электрокабель, на сечение которого влияет мощность электрической энергии для вашего дома; чаще всего в деревянных домах прокладывают медный силовой кабель ВВГ
• распределяющие коробки, а также различные соединяющие зажимы, электросчетчик
• саморезы, изолирующая, а также алюминиевая лента

Все эти материалы необходимо приобрести еще до начала установки электропроводки в деревянном доме своими силами. Выключатели с розетками рекомендуется покупать на 1-2 больше: в случае повреждения какой-либо детали у вас под рукой будет замена. К тому же, лишними такие комплектующие никогда не будут.

Этапы установки электропроводки в деревянном доме своими руками

Все монтажные работы, выполненные своими руками, имеют пошаговые алгоритмы действий. Обычно вся работа заключается в нескольких этапах:

• прокладка в помещении основного провода (кабеля)
• установка в нужных местах помещения распределяющих коробок
• монтаж розеток, настенных светильников, а также выключателей в соответствии с дальнейшей расстановкой мебели
• установка электрического щита на высоте, которая недоступна детям
• монтаж заземляющего устройства

Для успешной и безопасной установки электропроводки в деревянных домах своими руками следует детально изучить каждый из представленных выше этапов.

Проведение электропроводки в домах своими руками: прокладка главного кабеля

В комнатах деревянного дома необходимо прокладывать кабель в специальных кабель-каналах или же в плинтусах. Сначала нужно своими собственными руками произвести разрез кабеля на такое количество частей, которое будет равняться общей сумме переключателей и розеток в доме. Каждая такая часть должна быть равна промежутку между выключателем и розеткой с прибавлением еще примерно 15-20 сантиметров.

Кабель-каналы крепятся исключительно вдоль или поперек стены. Используем уровень для достижения максимально точного результата, укладываем основной кабель в короба (закрывать их при этом не стоит).

Электропроводка в доме: монтируем распределяющие коробки

Распределяющие коробки в изготовленном из дерева помещении устанавливаются в тех местах, где есть любые расхождения от главного провода к розеткам, переключателям и светильникам. Внутри такой коробки провода соединяются с помощью СИЗ или ВАГ.

Если данных соединяющих элементов у вас нет, то соединить провода можно и обычной изолентой, предварительно скрутив их. Проводки в коробке нужно укладывать таким образом, чтобы они были отдалены друг от друга и не соприкасались.

Проводка в деревянном доме: установка переключателей и розеток

Для установки данных деталей вам не обязательно вызывать мастера, все эти работы вы можете сделать своими собственными руками, затратив при этом небольшое количество времени.

Пошаговая инструкция для процесса установки розеток:

• высверливание гнезд в стенах с помощью специальных инструментов
• укладка слоя асбеста или алюминия в стене (эти материалы будут выполнять изолирующую функцию)
• крепление розеток в стене максимально крепко, чтобы они не расшатывались

Светильники и выключатели монтируются по аналогии.

Монтаж скрытой электропроводки: электрощиток и контур заземления

Сначала необходимо подготовить в стене отдельную нишу, в которую будет вставлен электрический щиток. Подмазывать коробку щитка в стене можно гипсом или же алебастром.

В целом, внутренний электрощит выглядит более эстетично и занимает немного места.

Заземляющее устройство для дома вы можете легко соорудить своими руками, пошаговая инструкция для этого предоставляется. Нужно:

• отступив немного от угла дома, вырыть траншею длиной в три метра и глубиной в полметра
• на краю канавы установить три арматуры из металла, имеющие размер 2,5х16 миллиметров
• соединить арматуру любой проволокой, изготовленной из металла
• провести эту проволоку к стене дома и приварить там 8-миллиметровый болт
• подсоединить к проводу РЕ кабель
• засыпать траншею землей

После выполнения всех работ вы можете проверить функциональность розеток, выключателей, а также светильников.

В целом, на установку электропроводки в доме у вас уйдет немного времени. После проведенных работ стоит вызвать специалистов электрической лаборатории для произведения всех необходимых замеров. После проведенной проверки специалисты выдадут вам протокол, который понадобится в случае, если вы захотите установить пломбу на электросчетчик.

Электропроводка для деревянного жилища, выполняемая с учетом всех правил и рекомендаций, будет долго служить вам в безопасном режиме.

Электрик в деревянном доме

Несмотря на количество различных видов строительных материалов, загородное строительство в основном ведется с использованием древесного сырья. Люди выбирают экологичный проверенный материал, чтобы сэкономить деньги, либо для быстрого строительства. Тем, кто не хочет терять тепло зимой и заботится о своем здоровье.

1. Первым этапом электромонтажа является прокладка вводного кабеля от линии электропередач. Питающий кабель протянут к распределительному щиту.

При этом способов введения питающего кабеля может быть только два: воздушный и подземный.
1.1 В эфире
Более простой и экономичный вариант, так как практически не требует дополнительных работ. Необходимо только купить самонесущий фирменный провод, кабельные станки и крепежный анкер. Использование изолированных проводов избавляет от необходимости протягивать подвесной трос, что позволяет организовать работу более приятно. Преимущества и недостатки кабеля подачи воздуха:

• Отрицательно влияет на эстетику фасада;
• Уменьшенная износостойкость проводки;
• Высокая вероятность повреждения проволочных деревьев и других насаждений.

1.2 Подземный способ
Подземный способ прокладки кабельного проема в деревянном доме более трудоемок, требует более дорогих материалов, чем предыдущий способ. Преимущества этого метода все больше перевешивают высокую стоимость рытья траншеи:
— Не страдает эстетика фасада дома;
— Исключает возможность повреждения электрического кабеля;
— Увеличивает срок службы провода.

Блок ЛЭП частного деревянного дома прокладка траншеи осуществляется с использованием бронированного кабеля марки ВБбШв как с разным количеством жил, так и определенного сечения, которое выбирается соответственно выделяемой мощности и количеству фаз.
Глубина закладки вводного кабеля должна быть не менее 0,8 м, на дне траншеи предусмотрен мешок с песком толщиной 15-20 см, который присыпается сверху кабеля таким же слоем песка. Через 40-50 см на земле держится предупреждающая лента «кабель не копать». Траншея засыпается грунтом до конца.

2. Проводка второй фазы. Проведен вводной кабель, смонтирован распределительный щит.

Его мощность распределяется на всех потребителей электроэнергии. В состав щита заполнения входят:

• Выключатели автоматические;
• Защитные устройства;
• Дифференциальные автоматические выключатели;
• Шина заземления;
• Обнуление шины;
• Другие необходимые устройства.

Автоматика предполагает значительный уровень безопасности домохозяйств, эти устройства защищают от перенапряжения всю электрику и возникновения локальных аварийных ситуаций. Ассортимент досок велик, нет необходимости рассматривать каждую. Предпочитают щиты открытой установки, среди рекомендуемых можно выделить следующие: Moeller, ABB, Electric, Shneider.

3. Монтаж внутренней электропроводки деревянного дома


Линии электропередач в загородном доме можно монтировать двумя способами:

• Накладная, то есть открытая электропроводка . Провода натягиваются по поверхности стены или потолка;

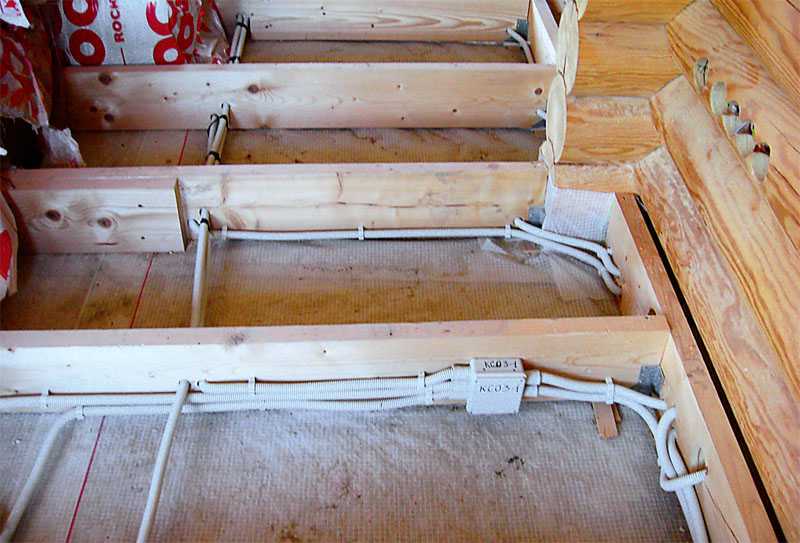

• Скрытая, электропроводка прокладывается внутри конструктивных элементов здания — в перекрытии, внутри стен.

Накладной монтаж


Накладной монтаж — бюджетный вариант, работы по ЛЭП займут не более двух недель (зависит от площади дома и количества электроприборов, а срок варьируется от квалификационный разряд электриков). Для поверхностного монтажа провода ОВТ необходимы кабель-каналы ПВХ (негорючие), ПВХ гофрированные (иначе — металлорукав). Он также может быть использован в наружной кабельной негорючей защитной оболочке с креплениями.


Преимущества использования кабель-канала:

• Обеспечивает надлежащий уровень охлаждения проводов;
• Легкая установка дополнительных элементов электропроводки в любое время;
• Наличие всех элементов системы проводов;
• Простая замена деталей проводки.

Накладной монтаж провода ОВТ необходимы кабель-каналы ПВХ (негорючие), ПВХ гофрированные (иначе — металлорукав). Он также может быть использован в наружной кабельной негорючей защитной оболочке с креплениями.

Накладной монтаж — бюджетный вариант, работы на ЛЭП займут не более двух недель (зависит от площади дома и количества электроприборов, а срок зависит от уровня квалификации электрика).

Ретро кабельные изоляторы в прокладке электрики
Этот способ монтажа наружной проводки в древесине стал популярен в последнее время. Многожильный провод на изоляторах целесообразно применять в домах, построенных из оцилиндрованного бревна. Рынок кабельно-проводниковых материалов представлен испанскими и итальянскими производителями. Очень красиво смотрится декоративный плетеный шнур в стиле «ретро» GI Gambarelli. Цветовая гамма кабеля также может быть разной: белая, черная, золотая, коричневая и серая.


Нужен совет по строительству дома? Будем рады ответить на все вопросы по телефону:

+375 29 88 88 707 Максим


Электромонтажные работы в деревянном доме.




Электромонтажные работы в любом здании, независимо от его конструкции, должны соответствовать единым нормам. Но, деревянные дома и их материалы обладают различными свойствами, которые необходимо учитывать при прокладке электропроводки. Схему электропроводки в деревянном доме следует планировать по стандарту МЭК 60364-5-51-9.7 без отступления от правил пожарной безопасности.

Контент

1. Планирование самостоятельной публикации
2. Важные правила
3. Скрытая или открытая проводка?
4. Специальные места в деревянном доме
5. Безопасность труда
6. Электромонтажные работы в деревянном доме видео

Планирование независимой проводки.



Для начала следует определиться с количеством розеток, расположением светильников на потолке, местами на стенах для навесных лап, разъемов и линий электропередач для высокого энергопотребления. Необходимо помнить, что строительное дерево пропитано различными химическими и легковоспламеняющимися веществами, здесь просто нельзя ошибаться или использовать дешевый вид проводки. Вся схема электропроводки в деревянном доме требует здравого смысла, профессиональных знаний и большого опыта.






Во избежание возгорания рекомендуется уменьшить количество электрических точек, если их по стандарту возможно 10 в одной цепи, то лучше уменьшить это количество до 6. Позаботьтесь об отдельных точках для электрических приборы, которые потребляют больше энергии, особенно на кухне и в ванной. Избежать ошибок помогут несколько дополнительных схем трассировки электрических проводов и точек по всему дому и в каждой комнате. Электропроводка в деревянном доме своими руками возможна только при четком знании дела и не одного специалиста, а нескольких, неграмотное подключение к электросети может привести к печальным последствиям.

Важные правила

При проектировании необходимо соблюдать несколько правил:

Для осветительных приборов использовать медный провод сечением не менее 1,5 мм, а для монтажа розеток медный провод сечением не менее 2,5 мм. Для защиты цепей освещения применяют оборудование с номинальным током 10А, для цепей с розетками номинальный ток 16А. Трубы и фитинги следует выбирать таким образом, чтобы повышение температуры в нормальных условиях или в аварийной ситуации не вызывало пожара. Расстояние разводки от газовой трубы не менее 0,5 метра.

Все кабели и провода должны быть установлены в правильном месте. Горизонтальная разводка – 15 см от пола или потолка. Вертикальную установку начинают на расстоянии 10 см от края окна, двери и углов дома. Все выключатели, розетки и распределительные коробки на линии электропередач. В случае переменного напряжения выше 50В-75В кабель устанавливается в решетке на высоте двух метров от пола. Интервал между трубами и кабелем не менее 5 см. В деревянном доме рекомендуется минимальная нагрузка на электропроводку, поэтому не стоит включать сразу несколько электроприборов. Регулярно проверяйте исправность всех розеток и выключателей, защищайте розетки в ванной от случайного попадания воды. Избегайте коротких замыканий, это прямой путь к пожару. Правила электропроводки в деревянном доме обязательны, особенно если дом обеспечен электричеством.

Скрытая или открытая проводка?

При подключении подумайте, какой тип подключения вам больше подходит. Как скрытая, так и открытая проводка имеют свои преимущества и недостатки.
Скрытая проводка придает аккуратный вид, так как все кабели скрыты. Кроме того, он более экономичен — меньше длина кабеля, меньше времени и затрат. Но, после работы необходимо создать условия для беспрепятственного доступа к проводам, можно скрыть проводку бальзатной ватой или гипсокартоном, последнее предпочтительнее.

Открытая проводка в деревянном доме может быть лучшим вариантом, благодаря быстрому доступу к проводам. Кабели имеют двойную оболочку и рассчитаны на величину тока, который они будут отдавать. Провода крепятся к напольному плинтусу и декоративной отделке потолка или могут быть спрятаны за обоями. Розетки, выключатели и распределительные коробки устанавливаются и подключаются так же, как и в случае со скрытой проводкой. Обратите внимание, что для этой проводки потребуется больше метров провода, потому что он проходит через все изгибы здания.




Особые места в деревянном доме

Особенно шокируют ванные комнаты, кухни и прачечные. Известно, что вода является отличным проводником тока, по этой причине розетки и выключатели должны располагаться как можно дальше от брызг из-под крана. Запрещается устанавливать в ванной распределительные коробки, также следите за тем, чтобы электроприборы не заливались водой, даже в выключенном состоянии.

Провода из-за возможного затопления не могут быть ниже канализационной системы. Подумайте о заземлении металлической ванны, если в ванну попадет электрический ток (уронили работающий фен), автоматически сработает затемнение.
