Типовая Схема Электроснабжения Трёхкомнатной Квартиры
Типовая Схема Электроснабжения Трёхкомнатной Квартиры
Рейтинг: 5 / 5
Пожалуйста, оцените Оценка 1Оценка 2Оценка 3Оценка 4Оценка 5 СодержаниеЭлектромонтаж под ключДанный типовой проект электроснабжения трёхкомнатной квартиры предназначен для инженеров-проектировщиков строительно-монтажных и электромонтажных организаций, монтажников распределительных щитов и электриков, работающих на объектах жилого и коммерческого секторов рынка.
Типовое решение, представленное в материале, может быть взято за основу для Вашего конкретного рабочего проекта, а электрические схемы и компоновки электрощита помогут электрикам квалифицировано и качественно осуществить монтаж оборудования.
Многообразие выбора электроустановочных изделий марки Legrand, способных гармонично сочетаться с любым интерьером, давно известно дизайнерам.
Для дизайнеров, предлагающих своим заказчикам не просто дизайн проект помещения, а также и реализацию проекта «под ключ» в сотрудничестве со строительными и монтажными бригадами, статья подскажет, как правильно подготовить смету с ориентацией на бюджет электрической части проекта.
Менеджерам электротехнических компаний, заинтересованным в более профессиональной работе со своими клиентами, статья послужит инструментом дополнительной аргументации.
Также данный материал призван помочь с подбором электротехнического оборудования:
— распределительных щитков, автоматических выключателей, УЗО, УЗИП. контакторов, автоматов защиты двигателей, реле неприоритетных нагрузок и т.п.,
— источников бесперебойного питания,
— кабель-каналов, компонентов слаботочной сети, оборудования для организации рабочих мест.
— электроустановочных изделий различных серий.
Проект электроснабжения трёхкомнатной квартиры
выполнен максимально приближенными к реальности — с учетом бюджета, применено актуальное оборудование и новые решения Legrand.
Проект включает в себя:
— планы помещений со всеми необходимыми обозначениями,
— трассировку силовых, розеточных, осветительных групп электроснабжения.
— распределение слаботочной сети.
— схемы распределительных щитов.
— схемы подключения электрооборудования,
— спецификацию электрооборудования проекта.
Электропроект выполнен в соответствии с действующими нормативными и регламентирующими документами (ТР ТС. ГОСТ-Р. ПУЭ. СНиП и др.).
В проекте использовано защитное модульное оборудование серий RX3 и ТХ3, устанавливаемое в щиток скрытого монтажа Nedbox. Квартирный щиток подключен к линии электропитания от этажного щита учета.
Дополнительные защитные функции реализованы посредством применения устройства защиты от импульсных перенапряжений (УЗИП) и расцепителя максимального напряжения (Р0Р1, отключающего питание квартиры в случае аварийного повышения напряжения, например при обрыве нулевого рабочего проводника в системе электроснабжения).
Электроустановочное оборудование представлено на примере серии Valeria Life с белыми лицевыми панелями и рамками.
Электромонтаж под ключ
Наш коллектив готов приступить к Вашему заказу и электрифицировать квартиру, участок, дом или необходимую постройку. Беремся за любой объем вне зависимости от сложности, работаем по договору и на результат. Даем гарантию на выполненные работы и примененные материалы. Планируем, собираем и монтируем быстро и с первого раза. Документацию подготавливаем и согласовываем в корректном порядке. У нас есть все необходимые допуски и соответствующие документы.
С нами электрика в Вашем частном доме будет работать долгие годы. Чтобы заказать консультацию, проектирование, электромонтаж или любую другую техническую помощь, просто позвоните или напишите нам.
Консультация специалиста
Понравился материал? поделись им.
- Jelektrik.
By - Статьи
- Советы Электрика
ByДобавить комментарий
Три основные схемы электропроекта квартиры
Админ.
Основные схемы электропроекта квартиры
Электропроект это основа электроснабжения квартиры. Без проекта невозможно получить разрешение на подключение новой квартиры к электросети, невозможно сделать новую электропроводку с подключением новых, дополнительных мощностей.
Все страницы типового электропроекта важны, от титульного листа, до описи документов и нормативных ссылок. Но есть три основные схемы электропроекта, но которых базируется, не только весь проект, но и вся будущая работа электромонтажников или электриков.
Эти схемы называются так:
- Однолинейная расчетная схема электроснабжения квартиры;
- Схема электрооборудования;
- Схема электроосвещения.
Конечно, в разных проектах словосочетания в названиях могут меняться, но суть остается именно такой. Правда, если схему электрооборудования можно заменить на схему силового оборудования или схема размещения силовых розеток, то однолинейная расчетная схема, не может назваться по-другому.
Однолинейная расчетная схема
Однолинейная расчетная схема это «мозг» проекта. На ней указано все, что нужно электромонтажнику для устройства электропроводки квартиры, кроме привязки розеток и светильников по месту установки.
На однолинейной расчетной схеме вы видите, вводную группу электропитания квартиры, включая счетчик учета.
На схеме показаны все планируемые потребители сети с указанием их мощности. Все потребители разделены на группы розеток и группы светильников. Для каждой группы запланированы устройства защиты (автоматические выключатели и УЗО).
Обозначены марки и сечения кабелей электропроводки.
То есть, на однолинейной расчетной схеме есть вся информация необходимая для ввода электропитания в квартиру, сборки квартирного щита и распределения электропроводки по группам освещения и группам розеток.
Однолинейная схема, называется так потому что, делается только для одной фазы электропроводки, но применяется для всех фаз при трехфазном электропитании. На схеме это обозначается условными обозначениями, линия, перечеркнутая тремя или четырьмя палочками.
Визуально, однолинейная расчетная схема, делается в виде таблицы.
Примеры однолинейных расчетных схем
Схема электрооборудования квартиры

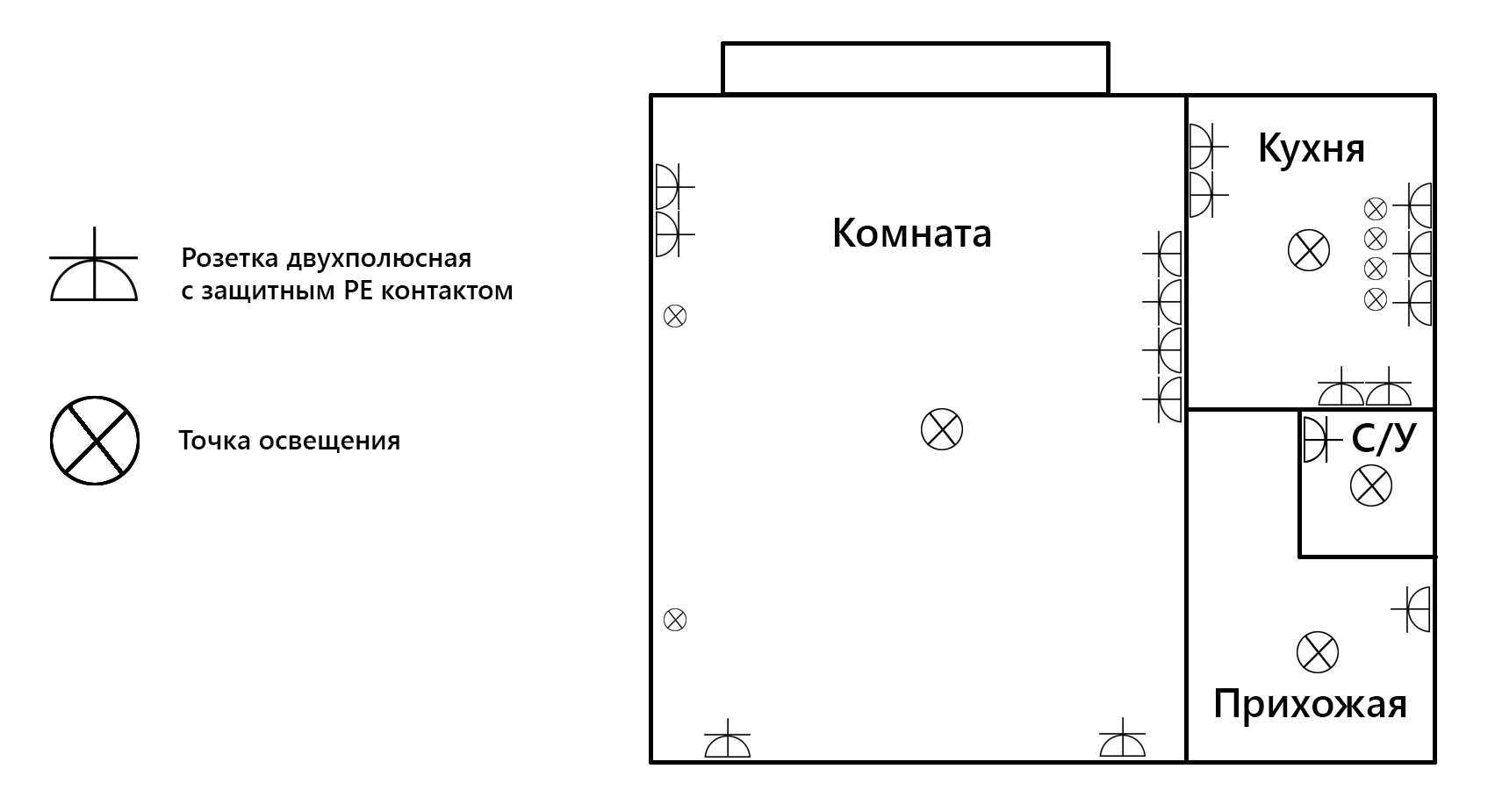

Схема электрооборудования или план расположения розеток в квартире, делается в гостированных условных обозначениях. На правильной, схеме электрооборудования, показываются все розетки квартиры, указывается их высота от пола и обозначается трассировка электропроводки от квартирного электрощита или распределительного этажного щита.
В пояснении к схеме указывается, какой тип проводки должен быть выполнен: скрытая проводки или открытая проводка. Иногда, точную привязку розеток к помещению выносят в дизайнерский проект, где показана расстановка мебели.
Примеры схем электрооборудования квартиры
Схема электроосвещения квартиры
Схема электроосвещения показывает расположение всех светильников квартиры и выключателей к ним. На схеме показывается трассировка электропроводки от распределительного щитка или этажного щита. В пояснении к плану, указывается высота выключателей и способы электропроводки.
Примеры схем освещения квартир
На этом все! Внимательно читайте три основные схемы электропроекта квартиры.
©Ehto.ru
Другие статьи раздела
Проекты электрикигруппа электропроводки, квартирная электрика, однолинейная электрическая схема квартиры, основные схемы электропроекта, проект электропроводки, расчетный ток нагрузки, розетка электрическая в квартире, схема электропроводки квартиры дома, электрическое оборудование квартиры, электропроводка описание, электропроект квартиры примерРеле— определение напряжения и постоянного/переменного тока по электрической схеме для искрового дверного зуммера
спросил
Изменено 8 лет, 8 месяцев назад
Просмотрено 597 раз
\$\начало группы\$ Я хочу использовать Spark Core для управления дверным зуммером в моей квартире.
Я хотел бы определить правильные части, которые мне нужны для создания необходимой схемы, но это, похоже, зависит от типа напряжения и тока, которые использует система зуммера. Я ссылался на этот вопрос: попытаться определить необходимое реле и транзистор. Вот схема моей системы зуммера (внутри моего квартирного блока находится модель 3404 с кнопками СЛУШАТЬ, РАЗГОВОР и ДВЕРЬ):
http://www.leedan.com/Pacific_AF-1000_Diagram.jpg
Согласно этому похожему примеру мне нужно найти реле с напряжением катушки, равным напряжению в системе дверного зуммера. Кроме того, поскольку ядро Spark обеспечивает 3,3 В постоянного тока, я считаю, что мне нужно будет усилить его с помощью транзистора. По схеме вы можете помочь мне определить, какое напряжение и тип использует система, а также какие типы реле и транзисторов мне понадобятся для схемы?
Большое спасибо!
- напряжение
- реле
- схема
- искра
имитация этой схемы – Схема создана с помощью CircuitLab
Как отмечалось в комментариях, транзистор может быть любым переключающим транзистором общего назначения.
Транзистор должен выдерживать ток, необходимый для активации катушки реле. Катушка реле должна включаться напряжением 3,3 В. Реле должно быть способно переключать нагрузку 16 В переменного тока и выдерживать ток 0,625 А.
Обратите внимание, что заземление переменного тока, скорее всего, не будет подключено к заземлению Spark Core, потому что в этом нет необходимости, и это может вызвать проблемы, если вы подключите что-то неправильно.
Высокий уровень сигнала от искрового ядра активирует реле и активирует зуммер. Низкий уровень сигнала заблокирует ток в Q1, что предотвратит активацию RLY1, что предотвратит активацию зуммера.
