Виды реле времени: принцип работы, устройство
Автор:
Сергей Куртов
Время прочтения: 5 мин
Дата публикации: 16-01-2023
Рейтинг статьи: (2405)
Содержание
Жизнь современного человека строго организована и протекает в соответствии с определенным графиком. Нам приходится практически каждый день делать множество одних и тех же рутинных действий различной степени важности. А что, если часть этих действий можно автоматизировать путем управления питанием по заранее заданной программе? Это позволит не только упростить себе жизнь, переложив часть задач на автоматику, но и в некоторых случаях исключить человеческий фактор при выполнении повторяющейся во времени задачи, либо экономить электроэнергию, отключая питания в промежутки времени, когда оборудование не используется. Простейшее автоматическое управление питанием доступно любому рядовому потребителю — для этого вовсе не нужны какие-либо дорогие программируемые контроллеры.
Представляем Вашему вниманию реле времени. Данные приборы представляют собой простейший способ управления подачей питания. Управление, как нетрудно догадаться, осуществляется по времени, которое задается пользователем. Реле времени — это доступное и функциональное дополнение к популярной ныне системе «умный дом». Сфера применения данных устройств очень широка и, зачастую, ограничивается лишь фантазией, о чем говорят многочисленные отзывы, в которых покупатели делятся своим опытом использования реле. Ознакомиться с возможностями интересующих Вас реле времени и испытать их работу можно в магазинах «Вольтмаркет», работающих в Киеве, Харькове и Днепре. Купить же любое реле можно онлайн с доставкой по Украине. Прежде чем задуматься о покупке, следует ознакомиться с видами реле времени, так как их функционал значительно отличается и может не подойти для Ваших целей. Кратко рассмотрим, что такое реле времени и каких видов оно бывает.
Электромагнитное реле — это традиционное устройство, состоящее из намагничивающей катушки и контактов (подробности физического строения опустим).
Из-за возможности составить собственную программу работы, реле времени часто называют программируемыми таймерами. В зависимости от того, какой настраиваемый функционал предлагает таймер, можно выделить несколько видов реле времени.
- Циклические реле времени
Данный вид таймера очень популярен в промышленной сфере и нередко применяется в бытовых целях, судя по отзывам покупателей. Название говорит о том, что такие реле времени работают циклами. Не может ведь цикл длиться бесконечно, так? Его должно что-то запустить, а по истечению определенного времени он должен закончиться. Логично предположить, что началом цикла служит некий управляющий сигнал. В зависимости от модели реле времени, роль сигнала управления может играть практически что угодно. К примеру, реле времени Рубеж РВУ-16 поддерживает два типа управляющих сигналов: 220В переменного тока, либо 12-24В постоянного тока, которые подаются на определенные клеммы. После подачи управляющего сигнала таймер начинает отсчет с нуля, замыкая и размыкая контакт реле в соответствии с заданной Вами периодичностью. Некоторые реле времени, которые также относят к циклическим, например Новатек-Электро РЭВ-201, служат исключительно для осуществления задержки после подачи питания.
- Суточные реле времени
Данный вид таймеров уже ближе к бытовому применению, нежели циклические реле. Под бытовым применением имеется в виду любое, отличное от промышленного, например квартира, дом, дачный участок, офис, муниципальное учреждение и так далее. Как в предыдущем случае, так и во всех последующих, название данного вида реле говорит само за себя. Суточное реле времени позволяет настроить режим работы потребителя по времени суток. Вы устанавливаете временные интервалы работы оборудование, и суточный таймер обеспечит своевременную подачу питания с этим графиком. Отличный пример суточного реле времени — Рубеж ТМ-16С2. Данный прибор позволяет установить до 99 команд на сутки. На следующий день программа повторяется. Крайне полезной особенностью этого таймера от Рубеж является наличие двух независимых каналов. Другими словами, этот прибор сочетает в себе сразу два реле времени, которые работают независимо друг от друга.
- Недельные реле времени
Данные таймеры являются закономерным развитием суточных реле. Недельные реле времени позволяют пользователю задать режим работы на неделю, учитывая, при этом, выходные, что логично, так как режим в эти дни может значительно отличаться от будних. Для реализации программы на целую неделю данные таймеры имеют значительно больший запас команд (событий), нежели аналоги суточного вида. К примеру, недельное реле времени Adecs ADC-0420-40 позволяет хранить до 255 команд. Трудно представить, чтобы такого количества команд не хватило. Среди особенностей данного таймера можно отметить наличие двух LED-дисплеев, что является отличительной чертой таймеров и реле напряжения Adecs.
- Годовые реле времени
Смысл реле времени данного вида такой же, как и у недельных, но с разницей в количестве. Вы можете настроить режим работы потребителя с высокой точностью на целый год вперед! Новатек-Электро РЭВ-302, к примеру, для этого имеет запас памяти аж на 5000 событий!
- Астрономические реле времени
Таймеры данного вида — это наиболее функциональные устройства, которые обычно совмещают в себе все вышеперечисленные таймеры.
Ввиду обширных возможностей, настройка работы этого таймера осуществляется через соответствующее программное обеспечение на компьютере — кнопок на лицевой панели самого реле явно недостаточно.Вот мы и познакомились с основными видами реле времени. В зависимости от Ваших целей, подойдет один из них. Если же надо всё и сразу, то это Вам даст астрономический таймер. Приведем пару примеров использования реле времени в быту. Допустим, Вы хотите оптимизировать затраты на работу бойлера. Для этого Вам надо настроить режим работы в те промежутки времени, когда он действительно нужен. К примеру, если всю середину дня никого из членов семьи нет дома, Вы запросто можете автоматизировать процесс его отключения на данный период времени. Для этого прекрасно подойдет недельное реле времени, учитывающее график выходных дней. Организуя автоматику для инкубатора, системы полива и прочих задач в хозяйстве, можно установить суточное реле времени, которое позволит выполнять одну и ту же задачу с требуемой периодичностью каждый день (поворот стола инкубатора, включение полива).
Помимо вида, реле времени имеют определенные отличия, на которые стоит обращать внимание.
Если опустить тонкости, такие как количество программируемых событий, количество каналов, дополнительные возможности и т.д, то можно выделить два основных параметра: мощность и внешнее исполнение. С мощностью все просто: нагрузка не должна потреблять больше номинальной мощности реле, иначе Вас ждет срабатывание защиты. С внешним исполнением все еще проще: реле времени выпускаются в корпусе, предназначенном для установки на стандартную монтажную DIN-рейку, либо напрямую в розетку. Здесь выбор зависит от масштабов потребителя. Управление одного устройства можно реализовать через розетку, а, к примеру, освещение офиса нуждается в реле времени для монтажа в электрощитовой.
Если Вы не знаете, какой вид реле времени и с какими характеристиками выбрать, не стесняйтесь обращаться к нашим специалистам, которые всегда найдут наиболее подходящий для Вас вариант.
принцип работы, виды, схемы подключения
Устройство, срабатывающее по факту истечения назначенного временного интервала, называется реле времени — прибор нашёл широкое применение в электротехнике, электрике, электронике.
Благодаря его использованию в схемных решениях удаётся реализовывать более гибкие функции управления различной техникой и аппаратами.
В зависимости от конструкции и принципа работы прибора можно организовать различные по сложности исполнения электрические схемы.
Предлагаем разобраться, какие существуют виды реле времени, в чем их специфика работы и применения. Теоретический материал дополнен практическими рекомендациями по подключению и настройке устройства временного управления.
Содержание статьи:
- Принцип действия реле времени
- Вариант #1: электромагнитные приборы
- Вариант #2: пневматические устройства
- Вариант #3: модификации часового типа
- Вариант #4: электронные реле
- Настройка электронно-механических аналоговых реле
- Регулировка приборов с цифровой шкалой
- Подключение реле времени в схеме управления
- Выводы и полезное видео по теме
Принцип действия реле времени
Электронные приборы представлены конструктивным разнообразием, поэтому рассматривать принцип устройства реле времени следует с учётом каждой конструктивной вариации в отдельности..gif)
Такой выглядит одна из многочисленных конструкций реле времени. По сути, прибор напоминает обычный коммутатор, действие которого, однако, привязано к циклу течения времени
С точки зрения исполняемых действий, на практике используются электромагнитные, пневматические, электронные конструкции и устройства на часовом механизме.
Вариант #1: электромагнитные приборы
Устройства, поддерживающие электромагнитный принцип действия, как правило, предназначены для работы исключительно в схемах с питанием от постоянного тока.
Конструкция электромагнитного реле времени РЭВ-814: 1 – узел неподвижных контактов; 2 – скоба; 3 – демпферный механизм из меди; 4 – угольник; 5 – сердечник обмотки главного контура; 6 – якорь; 7 – подвижные контакты якоря
Диапазон срабатывания по времени обычно составляет 0,07 – 0,11 сек по включению и 0,5 – 1,4 сек по отключению. Конструкция таких реле времени содержит две рабочих обмотки, одна из которых представляет собой короткозамкнутый контур в виде медного кольца.
Когда через основную обмотку проходит электрический ток, отмечается рост магнитного потока. Этим потоком формируется ток короткозамкнутой обмотки, за счёт чего рост магнитного потока основной обмотки ограничивается.
Как результат, формируется временная характеристика движения якоря исполнительного механизма или, иными словами, создаётся выдержка по времени на включение.
Усовершенствованная конструкция реле времени электромагнитного типа. Этой моделью прибора поддерживается коммутация четырёх независимых каналов нагрузки. Вместе с тем по токовым параметрам устройство выглядит слабее старых моделей (+)
Если прекращается подача тока в контур основной обмотки, благодаря эффекту индуктивности, некоторое время остаётся активным магнитное поле короткозамкнутой обмотки. Соответственно, в течение этого времени реле не отключается.
Вариант #2: пневматические устройства
Конструкции на базе пневматических систем – своего рода эксклюзивные устройства. Подобные устройства оснащены специальной механикой замедления – пневматическим демпферным механизмом.
Регулировать время выдержки пневматических реле можно путём уменьшения или увеличения проходного сечения трубки, через которую осуществляется подвод воздуха. Для этих целей конструкции пневматических реле снабжаются регулировочным винтом.
Одна из распространённых конструкций пневматических приборов. Достаточно простое надёжное исполнение. Параметры коммутируемого тока до 16 ампер. В качестве коммутатора используется мини-переключатель на два канала
Диапазон установки временной задержки пневматических реле составляет в среднем 1 – 60 сек. Однако есть экземпляры, перекрывающие этот диапазон практически вдвое. Правда, на практике отмечены небольшие погрешности (около 10%) в плане точности срабатывания по установленным значениям.
Вариант #3: модификации часового типа
Так называемые часовые реле времени нашли широкое применение в электрике. Этот вид приборов нередко используется в конструкциях , предназначенных для защиты цепей напряжением 500 – 10000 вольт. Диапазон выдержки составляет 0,1 – 20 сек.
Принцип действия часовых моделей построен на работе пружины, взводимой механическим приводом (анкером) электромагнита. Коммутация контактных групп часового реле времени выполняется по факту пройденного времени, значение которого ранее было установлено на шкале прибора.
Представитель достаточно древней серии приборов – реле времени с часовым механизмом. Между тем, этот вид устройств показал надёжную безотказную работу в самых разных условиях
Скорость хода механизма устройства напрямую связана с силой тока, протекающего в обмотке электромагнита. Этот фактор позволяет настраивать прибор под исполнение функций защиты. Особенность такой защиты выражается полной независимостью от влияния окружающей температуры.
Вариант #4: электронные реле
Последние несколько лет практически везде, где могут применяться реле времени, на смену устаревшим электромеханическим моделям пришли электронные версии.
Этот вид приборов обладает целым рядом преимуществ:
- малые габариты корпуса;
- высокая точность срабатывания;
- удобный механизм настройки;
- визуальное отображение информации.
Электронные версии действуют, как правило, на основе цифровых импульсных счётчиков. Многие современные приборы построены на высокопроизводительных микропроцессорах. Реле цифровые обычно рассчитаны на коммутацию мало-индуктивных либо неиндуктивных нагрузок.
Современная разработка – цифровое реле, призванное обеспечить коммутацию по времени. Привлекает удобством управления и контроля, гибкой настройкой и внешним видом
Для настройки реле времени цифрового типа достаточно задать нужные временные параметры с помощью функциональных клавиш, размещённых непосредственно на фронтальной панели корпуса.
Настройка обычно доступна в широких пределах по времени, позволяет охватывать не только секунды, минуты, часы, но также дни недели. Для примера можно рассмотреть модель недельного электронного реле — таймера.
Электронный таймер с функциями автоматических включений-отключений может удачно использоваться в схемах управления разными видами устройств. Так называемое «недельное» реле времени обеспечивает выполнение функций коммутации в соответствии с установленным промежутком времени в рамках недельного цикла.
Такие устройства используются в системах .
Например, благодаря прибору открываются возможности:
- коммутировать системы освещения в заданное время;
- запускать или останавливать технологическое оборудование;
- активировать/деактивировать охранные системы.
Прибор небольшой по размерам, имеет несколько функциональных клавиш управления. Применяя системную клавиатуру, пользователь может его легко настраивать (программировать).
Пользовательский функционал цифрового реле времени – панель управления с клавишами установки параметров. Плюс жидкокристаллический дисплей, где отображается вся необходимая информация
Режим программирования активируется нажатием и удержанием кнопки, обозначенной символом «P». Выполнить системный сброс помогает клавиша «Reset». Изменение настроек времени реле осуществляется клавишами установки минут, часов, дней недели при активном режиме программирования.
Стандартной схемой подключения реле времени предусматривается установка одного из двух режимов управления действиями – ручного или автоматического.
Удобство настройки реле цифрового типа обеспечивает информационный жидкокристаллический дисплей.
Настройка электронно-механических аналоговых реле
Системы промышленной автоматики, а также различные бытовые модули часто оснащаются электромеханическими устройствами, конструкция которых предусматривает настройку при помощи потенциометров.
Электромеханический тип устройства отсчёта времени с регулировкой параметров потенциометрами. Существуют различные конфигурации подобных приборов, что делает возможным применять их в схемах разной сложности
На передней панели корпуса таких устройств располагается шток потенциометра (или несколько штоков), предназначенный под вращение лезвием отвёртки. По окружности штока (штоков) наносится размеченная шкала значений установки.
Прорезь на штоке под лезвие отвёртки является своеобразным указателем, изменяющим своё положение при вращении штока. Установкой этого указателя напротив определённых значений размеченной шкалы достигается настройка нужного параметра.
Многоканальный прибор электронно-механического типа. Настраивается легко и просто путём вращения потенциометров с помощью отвёртки. На фронтальной панели также имеется светодиодная индикация состояния
Приборы подобного типа (например, NTE8) нашли широкое применение в схемах управления вентиляционными системами, отопительными модулями, приборами искусственного освещения.
Регулировка приборов с цифровой шкалой
Пользование приборами с функциями механической настройки можно продемонстрировать на примере таймера бытового марки REV Ritter, предназначенного для включения в сетевую домашнюю розетку.
Так называемое «розеточное» реле, предназначенное для использования в бытовых условиях. Время действия, как правило, ограничивается суточным диапазоном. Этого времени вполне достаточно для бытового применения
При помощи можно управлять в заданном диапазоне времени практически любой бытовой техникой. Для применения этого суточного таймера достаточно включить устройство в розетку и настроить.
Настройка сопровождается следующими действиями:
- Поднять все сегменты, расположенные по окружности диска настройки.
- Опустить только те сегменты, которые соответствуют времени настройки.
- Поворотом диска настройки выставить указатель диска на текущее время.
Например, если были опущены сегменты между цифрами шкалы 18 и 20, после того, как реле начнёт отсчёт времени, нагрузка будет включена в 18 часов и отключена в 20 часов.
В целом, конструкция механического реле REV Ritter позволяет организовать до 48 включений за полные 24 часа.
Модификация «розеточного» реле времени: 1 – розетка подключения нагрузки; 2 – ручное управление; 3 – шкала, размеченная на 24 часа; 4 – программные сегменты; 5 – указатель текущего времени; 6 – вилка включения в розетку бытовой сети (+)
Вместе с тем, устройство поддерживает функцию внепрограммного включения нагрузки. Для этого имеется отдельная кнопка, расположенная на боковой стороне корпуса. Если пользователь активирует эту кнопку, нагрузка подключается к сети непосредственно, независимо от состояния контактов реле.
Подключение реле времени в схеме управления
Устройство необходимо подключать с учётом соответствия места установки тем условиям, какие заявлены в техническом паспорте прибора. Как правило, монтаж предполагает вертикальную установку прибора при допусках отклонения от вертикали не более чем на 10º.
Температурные границы помещения, где предполагается монтаж и эксплуатация реле времени, обычно не превышают диапазон -20°С + 50°С.
Уровень влажности воздуха в зоне инсталляции прибора не должен превышать значения 80%. Электрическую схему, куда устанавливается таймер, на время установки следует отключить от сетевого питания.
Классическая схема подключения реле времени, в данном случае, для прибора, коммутирующего два канала с нагрузкой. По такому же принципу подключаются устройства на разное число коммутаций (+)
Прибор любой конструкции традиционно имеет технический паспорт, где обозначена схема подключения. Многие таймеры электронно-механические и цифровые дополняются схемой, нанесённой непосредственно на корпусе и показывающей, как и в какой последовательности подключить реле времени.
Классический вариант подключения выглядит так:
- Подключение лини напряжения на клеммы питания прибора.
- Фазная линия через автоматический выключатель соединяется с входным контактом нагрузки реле.
- Выходной контакт нагрузки реле подключается непосредственно к фазной линии нагрузки.
По сути, схема подключения для основной массы приборов выстраивается по идентичному принципу: подключение питания на сам прибор и включение нагрузки через группу коммутируемых контактов.
В зависимости от типа реле (однофазные, трёхфазные), а также от конструктивных особенностей, этих контактных групп может быть несколько.

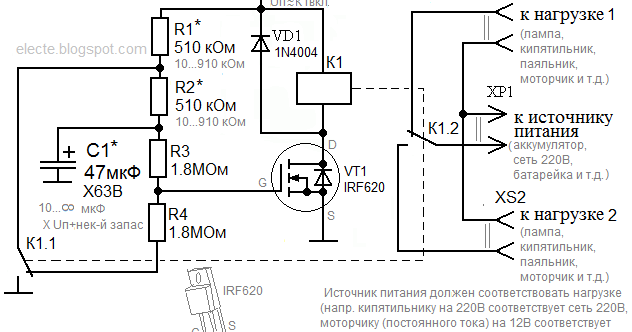

Простой вариант реле времени можно сделать собственноручно. Схемы различных самоделок описаны в .
Выводы и полезное видео по теме
В видео-ролике рассматривается возможность использования модульного устройства, где присутствуют два независимых коммутирующих по времени устройства. Схема предусматривает включение двух приборов бытовой техники, настройку их работы во временных интервалах и другие функции.
Конечно же, все существующие модификации реле времени не охватить одним скромным обзором. Для рассмотрения всего ассортимента приборов потребуется написать целую книгу. Собственно, справочники по таймерам разных видов доступны, и при желании отыскать необходимые сведения можно всегда.
Есть, что дополнить, или возникли вопросы по работе, выбору, подключению и настройке реле времени? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.
