принцип работы, виды, схемы подключения

Устройство, срабатывающее по факту истечения назначенного временного интервала, называется реле времени — прибор нашёл широкое применение в электротехнике, электрике, электронике. Благодаря его использованию в схемных решениях удаётся реализовывать более гибкие функции управления различной техникой и аппаратами.

В зависимости от конструкции и принципа работы прибора можно организовать различные по сложности исполнения электрические схемы.

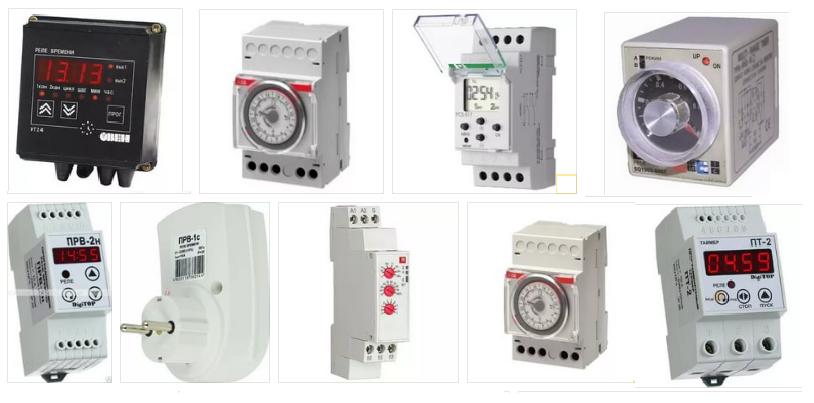

Предлагаем разобраться, какие существуют виды реле времени, в чем их специфика работы и применения. Теоретический материал дополнен практическими рекомендациями по подключению и настройке устройства временного управления.

Содержание статьи:

  • Принцип действия реле времени
    • Вариант #1: электромагнитные приборы
    • Вариант #2: пневматические устройства
    • Вариант #3: модификации часового типа
    • Вариант #4: электронные реле
  • Настройка электронно-механических аналоговых реле
  • Регулировка приборов с цифровой шкалой
  • Подключение реле времени в схеме управления
  • Выводы и полезное видео по теме

Принцип действия реле времени

Электронные приборы представлены конструктивным разнообразием, поэтому рассматривать принцип устройства реле времени следует с учётом каждой конструктивной вариации в отдельности.

Такой выглядит одна из многочисленных конструкций реле времени. По сути, прибор напоминает обычный коммутатор, действие которого, однако, привязано к циклу течения времени

С точки зрения исполняемых действий, на практике используются электромагнитные, пневматические, электронные конструкции и устройства на часовом механизме.

Вариант #1: электромагнитные приборы

Устройства, поддерживающие электромагнитный принцип действия, как правило, предназначены для работы исключительно в схемах с питанием от постоянного тока.

Конструкция электромагнитного реле времени РЭВ-814: 1 – узел неподвижных контактов; 2 – скоба; 3 – демпферный механизм из меди; 4 – угольник; 5 – сердечник обмотки главного контура; 6 – якорь; 7 – подвижные контакты якоря

Диапазон срабатывания по времени обычно составляет 0,07 – 0,11 сек по включению и 0,5 – 1,4 сек по отключению. Конструкция таких реле времени содержит две рабочих обмотки, одна из которых представляет собой короткозамкнутый контур в виде медного кольца.

Когда через основную обмотку проходит электрический ток, отмечается рост магнитного потока. Этим потоком формируется ток короткозамкнутой обмотки, за счёт чего рост магнитного потока основной обмотки ограничивается.

Как результат, формируется временная характеристика движения якоря исполнительного механизма или, иными словами, создаётся выдержка по времени на включение.

Усовершенствованная конструкция реле времени электромагнитного типа. Этой моделью прибора поддерживается коммутация четырёх независимых каналов нагрузки. Вместе с тем по токовым параметрам устройство выглядит слабее старых моделей (+)

Если прекращается подача тока в контур основной обмотки, благодаря эффекту индуктивности, некоторое время остаётся активным магнитное поле короткозамкнутой обмотки. Соответственно, в течение этого времени реле не отключается.

Вариант #2: пневматические устройства

Конструкции на базе пневматических систем – своего рода эксклюзивные устройства. Подобные устройства оснащены специальной механикой замедления – пневматическим демпферным механизмом.

Регулировать время выдержки пневматических реле можно путём уменьшения или увеличения проходного сечения трубки, через которую осуществляется подвод воздуха. Для этих целей конструкции пневматических реле снабжаются регулировочным винтом.

Одна из распространённых конструкций пневматических приборов. Достаточно простое надёжное исполнение. Параметры коммутируемого тока до 16 ампер. В качестве коммутатора используется мини-переключатель на два канала

Диапазон установки временной задержки пневматических реле составляет в среднем 1 – 60 сек. Однако есть экземпляры, перекрывающие этот диапазон практически вдвое. Правда, на практике отмечены небольшие погрешности (около 10%) в плане точности срабатывания по установленным значениям.

Вариант #3: модификации часового типа

Так называемые часовые реле времени нашли широкое применение в электрике. Этот вид приборов нередко используется в конструкциях , предназначенных для защиты цепей напряжением 500 – 10000 вольт. Диапазон выдержки составляет 0,1 – 20 сек.

Принцип действия часовых моделей построен на работе пружины, взводимой механическим приводом (анкером) электромагнита. Коммутация контактных групп часового реле времени выполняется по факту пройденного времени, значение которого ранее было установлено на шкале прибора.

Представитель достаточно древней серии приборов – реле времени с часовым механизмом. Между тем, этот вид устройств показал надёжную безотказную работу в самых разных условиях

Скорость хода механизма устройства напрямую связана с силой тока, протекающего в обмотке электромагнита. Этот фактор позволяет настраивать прибор под исполнение функций защиты. Особенность такой защиты выражается полной независимостью от влияния окружающей температуры.

Вариант #4: электронные реле

Последние несколько лет практически везде, где могут применяться реле времени, на смену устаревшим электромеханическим моделям пришли электронные версии.

Этот вид приборов обладает целым рядом преимуществ:

  • малые габариты корпуса;
  • высокая точность срабатывания;
  • удобный механизм настройки;
  • визуальное отображение информации.

Электронные версии действуют, как правило, на основе цифровых импульсных счётчиков. Многие современные приборы построены на высокопроизводительных микропроцессорах. Реле цифровые обычно рассчитаны на коммутацию мало-индуктивных либо неиндуктивных нагрузок.

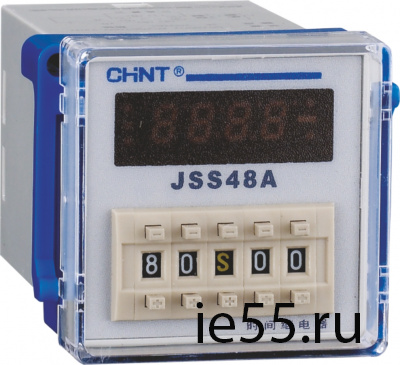

Современная разработка – цифровое реле, призванное обеспечить коммутацию по времени. Привлекает удобством управления и контроля, гибкой настройкой и внешним видом

Для настройки реле времени цифрового типа достаточно задать нужные временные параметры с помощью функциональных клавиш, размещённых непосредственно на фронтальной панели корпуса.

Настройка обычно доступна в широких пределах по времени, позволяет охватывать не только секунды, минуты, часы, но также дни недели. Для примера можно рассмотреть модель недельного электронного реле — таймера.

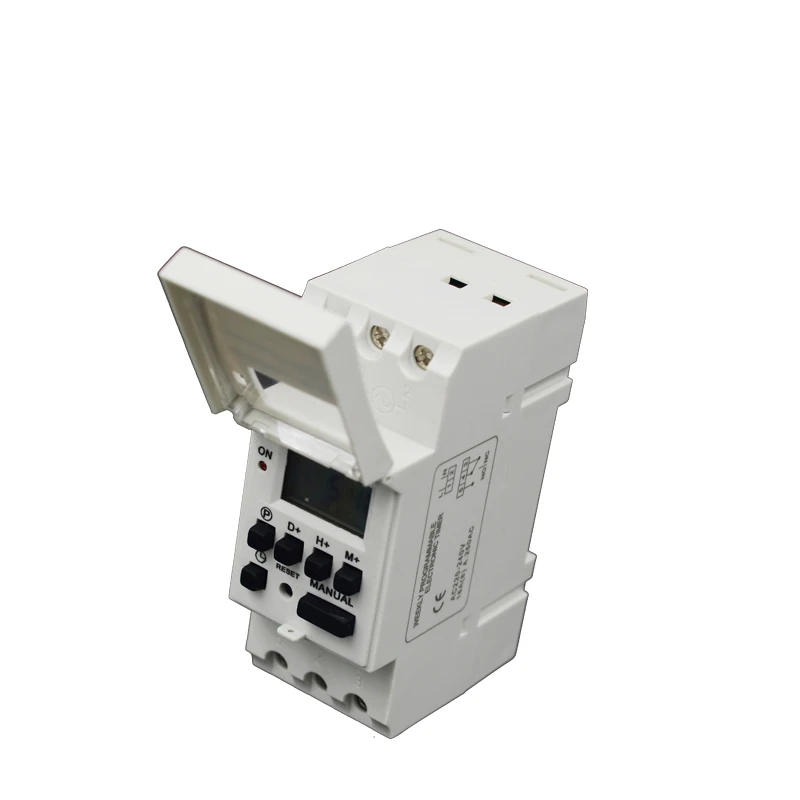

Электронный таймер с функциями автоматических включений-отключений может удачно использоваться в схемах управления разными видами устройств. Так называемое «недельное» реле времени обеспечивает выполнение функций коммутации в соответствии с установленным промежутком времени в рамках недельного цикла. Такие устройства используются в системах .

Например, благодаря прибору открываются возможности:

  • коммутировать системы освещения в заданное время;
  • запускать или останавливать технологическое оборудование;
  • активировать/деактивировать охранные системы.

Прибор небольшой по размерам, имеет несколько функциональных клавиш управления. Применяя системную клавиатуру, пользователь может его легко настраивать (программировать).

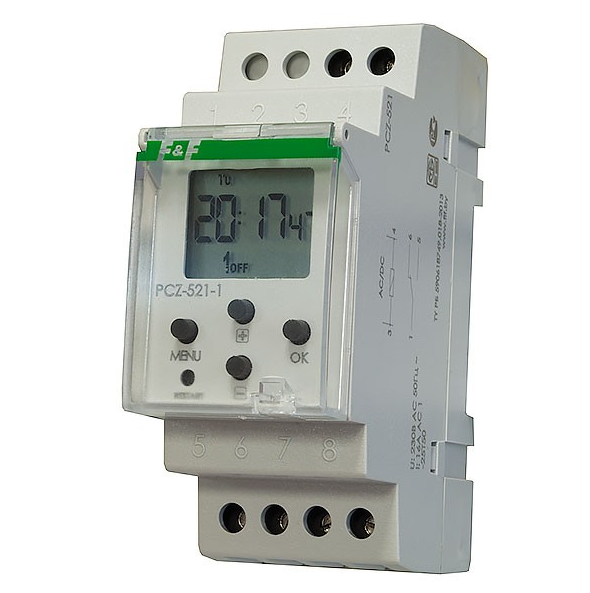

Пользовательский функционал цифрового реле времени – панель управления с клавишами установки параметров. Плюс жидкокристаллический дисплей, где отображается вся необходимая информация

Режим программирования активируется нажатием и удержанием кнопки, обозначенной символом «P». Выполнить системный сброс помогает клавиша «Reset». Изменение настроек времени реле осуществляется клавишами установки минут, часов, дней недели при активном режиме программирования.

Стандартной схемой подключения реле времени предусматривается установка одного из двух режимов управления действиями – ручного или автоматического. Удобство настройки реле цифрового типа обеспечивает информационный жидкокристаллический дисплей.

Настройка электронно-механических аналоговых реле

Системы промышленной автоматики, а также различные бытовые модули часто оснащаются электромеханическими устройствами, конструкция которых предусматривает настройку при помощи потенциометров.

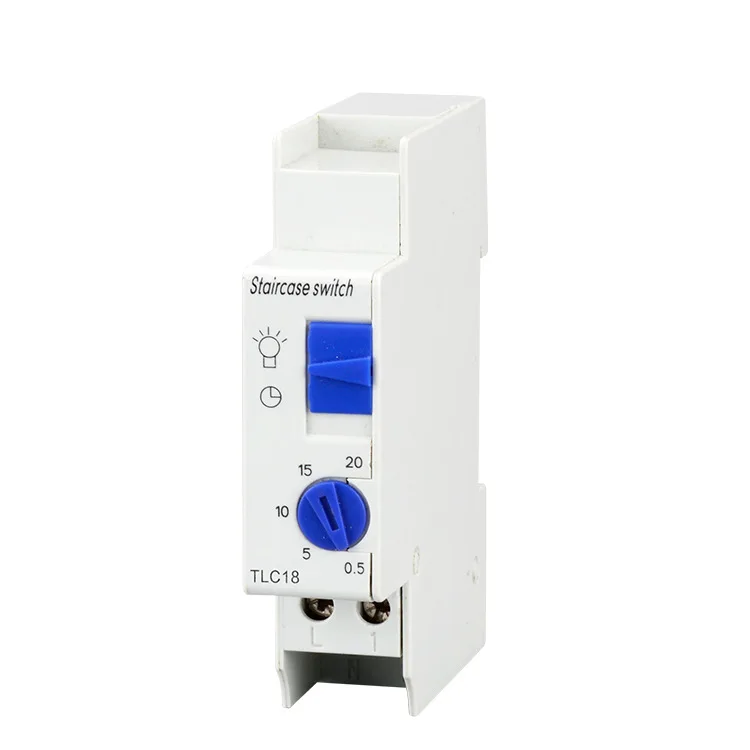

Электромеханический тип устройства отсчёта времени с регулировкой параметров потенциометрами. Существуют различные конфигурации подобных приборов, что делает возможным применять их в схемах разной сложности

На передней панели корпуса таких устройств располагается шток потенциометра (или несколько штоков), предназначенный под вращение лезвием отвёртки. По окружности штока (штоков) наносится размеченная шкала значений установки.

Прорезь на штоке под лезвие отвёртки является своеобразным указателем, изменяющим своё положение при вращении штока. Установкой этого указателя напротив определённых значений размеченной шкалы достигается настройка нужного параметра.

Многоканальный прибор электронно-механического типа. Настраивается легко и просто путём вращения потенциометров с помощью отвёртки. На фронтальной панели также имеется светодиодная индикация состояния

Приборы подобного типа (например, NTE8) нашли широкое применение в схемах управления вентиляционными системами, отопительными модулями, приборами искусственного освещения.

Регулировка приборов с цифровой шкалой

Пользование приборами с функциями механической настройки можно продемонстрировать на примере таймера бытового марки REV Ritter, предназначенного для включения в сетевую домашнюю розетку.

Так называемое «розеточное» реле, предназначенное для использования в бытовых условиях. Время действия, как правило, ограничивается суточным диапазоном. Этого времени вполне достаточно для бытового применения

При помощи можно управлять в заданном диапазоне времени практически любой бытовой техникой. Для применения этого суточного таймера достаточно включить устройство в розетку и настроить.

Настройка сопровождается следующими действиями:

  1. Поднять все сегменты, расположенные по окружности диска настройки.
  2. Опустить только те сегменты, которые соответствуют времени настройки.
  3. Поворотом диска настройки выставить указатель диска на текущее время.

Например, если были опущены сегменты между цифрами шкалы 18 и 20, после того, как реле начнёт отсчёт времени, нагрузка будет включена в 18 часов и отключена в 20 часов.

В целом, конструкция механического реле REV Ritter позволяет организовать до 48 включений за полные 24 часа.

Модификация «розеточного» реле времени: 1 – розетка подключения нагрузки; 2 – ручное управление; 3 – шкала, размеченная на 24 часа; 4 – программные сегменты; 5 – указатель текущего времени; 6 – вилка включения в розетку бытовой сети (+)

Вместе с тем, устройство поддерживает функцию внепрограммного включения нагрузки. Для этого имеется отдельная кнопка, расположенная на боковой стороне корпуса. Если пользователь активирует эту кнопку, нагрузка подключается к сети непосредственно, независимо от состояния контактов реле.

Подключение реле времени в схеме управления

Устройство необходимо подключать с учётом соответствия места установки тем условиям, какие заявлены в техническом паспорте прибора. Как правило, монтаж предполагает вертикальную установку прибора при допусках отклонения от вертикали не более чем на 10º.

Температурные границы помещения, где предполагается монтаж и эксплуатация реле времени, обычно не превышают диапазон -20°С + 50°С.

Уровень влажности воздуха в зоне инсталляции прибора не должен превышать значения 80%. Электрическую схему, куда устанавливается таймер, на время установки следует отключить от сетевого питания.

Классическая схема подключения реле времени, в данном случае, для прибора, коммутирующего два канала с нагрузкой. По такому же принципу подключаются устройства на разное число коммутаций (+)

Прибор любой конструкции традиционно имеет технический паспорт, где обозначена схема подключения. Многие таймеры электронно-механические и цифровые дополняются схемой, нанесённой непосредственно на корпусе и показывающей, как и в какой последовательности подключить реле времени.

Классический вариант подключения выглядит так:

  1. Подключение лини напряжения на клеммы питания прибора.
  2. Фазная линия через автоматический выключатель соединяется с входным контактом нагрузки реле.
  3. Выходной контакт нагрузки реле подключается непосредственно к фазной линии нагрузки.

По сути, схема подключения для основной массы приборов выстраивается по идентичному принципу: подключение питания на сам прибор и включение нагрузки через группу коммутируемых контактов.

В зависимости от типа реле (однофазные, трёхфазные), а также от конструктивных особенностей, этих контактных групп может быть несколько.

Простой вариант реле времени можно сделать собственноручно. Схемы различных самоделок описаны в .

Выводы и полезное видео по теме

В видео-ролике рассматривается возможность использования модульного устройства, где присутствуют два независимых коммутирующих по времени устройства. Схема предусматривает включение двух приборов бытовой техники, настройку их работы во временных интервалах и другие функции.

Конечно же, все существующие модификации реле времени не охватить одним скромным обзором. Для рассмотрения всего ассортимента приборов потребуется написать целую книгу. Собственно, справочники по таймерам разных видов доступны, и при желании отыскать необходимые сведения можно всегда.

Есть, что дополнить, или возникли вопросы по работе, выбору, подключению и настройке реле времени? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Реле времени: типы и особенности применения

  • Статья
  • Видео

В этой статье мы расскажем вам о целом классе электронных устройств, работающих со временем. Такие реле широко применяются в системах автоматики, всевозможных механизмах, регуляторах и датчиках. В принцип работы заложен отсчет времени до срабатывания контактов. На сегодняшний день существуют устройства двух видов: цикличный таймер (вполне самостоятельное устройство) и промежуточное реле, когда с внешнего узла сигнал обрабатывается девайсом. Ниже мы рассмотрим типы и особенности применения реле времени, существующих на сегодняшний день.

  • Цикличные
  • Промежуточные
  • Электромагнитные
  • Пневматические
  • Моторные
  • С часовым или анкерным механизмом
  • Электронные

Цикличные

Устройства цикличного типа генерируют выходные сигналы через выставленный интервал времени. Изначально это было механическое изделие, взаимодействующее с контактами через программируемый механический барабан. С появлением микропроцессоров появилась возможность создания агрегатов с огромным диапазоном параметров. Данный тип широко используют в системах автоматики для включения и отключения всевозможных механизмов.

Пример. Суточный бытовой таймер управляет освещением аквариума, террариума, теплицы, кормушками, поилками. Чаще всего реле времени используют для управления уличным освещением на приусадебной территории.

В системах умный дом, таймер играет основную роль обеспечения комфорта. В заданное время включает и выключает отопление, свет, может вывести напоминание о событии. Кипятить воду в чайнике утром, включить стирку и прочее. Несут службу таймеры в медицине, науке, робототехнике и других отраслях жизнедеятельности человека. О том, как настроить розетку с таймером, мы рассказали в отдельной статье.

Промежуточные

Промежуточные реле времени устанавливаются в механизмы, которым нужна задержка сигнала на определенный момент. Они в свою очередь разделяются на подтипы:

  • электромагнитные;
  • пневматические;
  • моторные;
  • с часовым или анкерным механизмом;
  • электронные.

Рассмотрим устройство и назначение каждой разновидности.

Электромагнитные

Используются в цепях постоянного тока, где на катушке устройства добавлен отдельно короткозамкнутый виток и за счет остаточного поля происходит замедление на отпускание контактов или замыкание. Пределы регулирования до 5 секунд.

Чаще всего такие реле времени применяются в цепях управления разгоном и торможением электропривода.

Пневматические

Данный тип снабжен специальным пневматическим демпфером или диафрагмой, регулировка производится изменением размера воздушного отверстия. После поступления сигнала якорь тянет поршень, но не может сделать это мгновенно, пока воздух находится в демпфере. Через регулируемое отверстие задается время срабатывания. Регулирование возможно до 60 секунд.

Реле времени пневматического типа часто используют для автоматического управления оборудованием, к примеру, металлорежущим станком. Помимо этого пневматические реле нашли свое применение в цепях управления приводом для ступенчатого регулирования, разгона и торможения.

Моторные

Сердце устройства синхронный двигатель, работающий от переменной сети 50 Гц. Сложное механическое устройство с возможностью установки задержки от нескольких секунд до десятков часов.

Моторные реле времени, собственно, как и анкерные, могут применяться в цепях защиты ВЛ для повторного включения.

С часовым или анкерным механизмом

Работают за счет взведенной пружины. Электромагнит заводит пружину, устройство начинает работу (принцип заводной игрушки) и замыкает контакты. Диапазон регулирования реле 0,1-20 сек.

О том, для чего они нужны, мы уже рассказали немного выше.

Электронные

Обширное семейство аналоговых и цифровых электронных устройств, использующие физические процессы в электронных схемах, заряд или разряд конденсатора, отсчет определенного числа импульсов.

С помощью реле электронного типа можно неплохо экономить дома, к примеру, возьмем свет в коридоре, кладовке или подъезде. Нажимая кнопку мы включаем свет. По прошествии определенного времени он отключается, этого периода должно хватить на поиски предмета в коридоре, кладовке или попадание в квартиру. Свет без надобности не горит, по забывчивости оставленный включенным.

Наглядно увидеть, какие есть реле времени и какой принцип действия у каждого типа исполнения, вы можете на видео ниже:

Принцип работы существующих таймеров

Вот и все, что хотелось рассказать вам об особенностях применения разных типов реле времени. Теперь вы знаете, какие бывают разновидности таймеров и как они работают.

Будет интересно прочитать:

  • Типы систем заземления и их назначение
  • Как сделать уличное освещение на даче
  • Как меньше платить за свет

Принцип работы существующих таймеров

Реле задержки времени и проблесковые реле


Новый продукт

WDB4-U200N Однократное реле времени с задержкой включения

• Компактная вставная конструкция
• 3 перекидных и 1 размыкающий контакт
• Независимая регулировка задержки включения и длительности импульса

• Множество опций и розетки в наличии

Скачать техническое описание

Подробнее

Реле TDB4-U200N — Таймер, задержка включения, 4 полюса

  • Реле задержки времени, задержка включения
  • Компактная вставная конструкция
  • 4 перекидных контакта
  • Время задержки регулируется запираемой ручкой
  • Также доступен с фиксированной выдержкой времени
  • Магнитное гашение дуги обеспечивает длительный срок службы контактов
  • Два светодиода для индикации состояния, красный или зеленый
  • Минимальный ток переключения 1 мА
  • Максимальный длительный ток 10 А
  • Широкий диапазон температур от -40 ⁰C до +70 ⁰C
  • Механический ресурс > 30 миллионов операций
  • Электрическая долговечность напр. > 10 миллионов операций при 0,5 А, 24 В постоянного тока
  • Код матрицы данных с серийным номером для прослеживаемости
  • Встроенный замок с защелкой, внешний зажим не требуется
  • Прозрачная крышка для визуального осмотра
  • Доступно множество опций и розеток

Скачать техническое описание

Подробнее

Реле FDA4-U200N — мигающее, 4 полюса

  • Реле мигания (симметричное)
  • Рабочий цикл: 50 %
  • Компактная вставная конструкция
  • 4 перекидных контакта
  • Частота импульсов регулируется запираемой ручкой
  • Также доступен с фиксированной частотой импульсов (без регулятора)
  • Магнитное гашение дуги обеспечивает длительный срок службы контактов
  • Два светодиода для индикации состояния, красный или зеленый
  • Минимальный ток переключения 1 мА
  • Максимальный длительный ток 10 A
  • Широкий диапазон температур от -40 ⁰C до +70 ⁰C
  • Механический ресурс > 30 миллионов операций
  • Электрическая долговечность напр. > 10 миллионов операций при 0,5 А, 24 В постоянного тока
  • Код матрицы данных с серийным номером для прослеживаемости
  • Встроенный замок с защелкой, внешний зажим не требуется
  • Прозрачная крышка для визуального осмотра
  • Доступно множество опций и розеток

Скачать техническое описание

Подробнее

Реле FDC4-U200N — мигающее, 4-полюсное

  • Реле мигающее (асимметричное)
  • Компактная вставная конструкция
  • 4 перекидных контакта
  • Время импульса регулируется запираемой ручкой
  • Также доступен с фиксированной задержкой импульса (без регулятора)
  • Магнитное гашение дуги обеспечивает длительный срок службы контактов
  • Два светодиода для индикации состояния, красный или зеленый
  • Минимальный ток переключения 1 мА
  • Максимальный длительный ток 10 А
  • Широкий диапазон температур от -40 ⁰C до +70 ⁰C
  • Механический ресурс > 30 миллионов операций
  • Электрическая долговечность напр. > 10 миллионов операций при 0,5 А, 24 В постоянного тока
  • Код матрицы данных с серийным номером для прослеживаемости
  • Встроенный замок с защелкой, внешний зажим не требуется
  • Прозрачная крышка для визуального осмотра
  • Доступно множество опций и розеток

Скачать техническое описание

Подробнее

Реле TDE4N-UN — Таймер, с задержкой выключения, 4 полюса

  • Реле задержки времени, задержка отключения
  • Дополнительный источник питания не требуется
  • Компактная вставная конструкция, 4 перекидных контакта
  • Время задержки регулируется запираемой ручкой
  • Также доступен с фиксированной выдержкой времени
  • Диапазон общей задержки времени: 0 с. ..180 с
  • Магнитное гашение дуги обеспечивает длительный срок службы контактов
  • Диод подавления обратной ЭДС
  • Один светодиод наличия напряжения, красный или зеленый
  • Подходит для переменного и постоянного напряжения
  • Минимальный ток переключения 1 мА
  • Максимальный длительный ток 10 А
  • Широкий диапазон температур от -40 ⁰C до +70 ⁰C
  • Механический ресурс > 30 миллионов операций
  • Электрическая долговечность напр. > 10 миллионов операций при 0,5 А, 24 В постоянного тока
  • Код матрицы данных с серийным номером для прослеживаемости
  • Встроенный замок с защелкой, внешний зажим не требуется
  • Прозрачная крышка для визуального осмотра
  • Доступно множество опций и розеток

Скачать техническое описание

Подробнее

Реле TDBE4-U200N — с задержкой включения и выключения, 4 полюса

  • Реле задержки времени, задержка включения и отключения
  • Необходим дополнительный источник питания
  • Компактная вставная конструкция
  • 3 перекидных контакта и 1 размыкающий контакт
  • Оба времени задержки настраиваются независимо друг от друга с помощью 2 фиксируемых ручек
  • Также доступен с 1 или 2 фиксированными временными задержками (1 ручка или нет)
  • Диапазон общей задержки времени: 0 с. ..120 мин
  • Магнитное гашение дуги обеспечивает длительный срок службы контактов
  • Два светодиода для индикации состояния, красный или зеленый
  • Минимальный ток переключения 1 мА
  • Максимальный длительный ток 10 А
  • Широкий диапазон температур от -40 ⁰C до +70 ⁰C
  • Механический ресурс > 30 миллионов операций
  • Электрическая долговечность напр. > 10 миллионов операций при 0,5 А, 24 В постоянного тока
  • Код матрицы данных с серийным номером для прослеживаемости
  • Встроенный замок с защелкой, внешний зажим не требуется
  • Прозрачная крышка для визуального осмотра
  • Доступно множество опций и розеток

Скачать техническое описание

Подробнее

Реле TDB2-U200 — Таймер, задержка включения, 2 полюса

  • Реле задержки времени, задержка включения
  • Компактная вставная конструкция
  • 2 перекидных контакта
  • Время задержки регулируется с помощью запираемой ручки
  • Также доступен с фиксированной выдержкой времени
  • Диапазон общей задержки времени: 0,1 с. ..30 мин
  • Не привариваемые контакты
  • Плоские, квадратные и посеребренные контакты реле для превосходного подключения к розетке
  • Розетки широкого диапазона
  • Встроенный замок с защелкой
  • Прозрачная крышка
  • Дополнительное положительное механическое ключевое реле к розетке

Скачать техническое описание

Подробнее

Реле TDB4-U200 — Таймер, задержка включения, 4 полюса

  • Реле задержки времени, задержка включения
  • Компактная вставная конструкция
  • 4 перекидных контакта
  • Время задержки регулируется запираемой ручкой
  • Также доступен с фиксированной выдержкой времени
  • Магнитное гашение дуги
  • Два светодиода для индикации состояния
  • Плоские, квадратные и посеребренные контакты реле для превосходного подключения к розетке
  • Розетки широкого диапазона
  • Встроенный замок с защелкой
  • Прозрачная крышка
  • Дополнительное положительное механическое ключевое реле к розетке

Скачать техническое описание

Подробнее

Реле TBAA 400 — втягивающее с задержкой, 4 переключающих контакта

  • Вставное реле с задержкой
  • Фиксированная выдержка времени < 10 с (устанавливается на заводе)
  • Вставная конструкция с надежной фиксацией для максимального удобства обслуживания
  • 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 8 A
  • Срок службы контактов (механический) 100 миллионов циклов
  • -40 °C. ..+85 °C рабочая температура

Скачать техническое описание

Подробнее

Реле TBBAO 400 — Задержка включения, 4 переключающих контакта

  • Задержка на плагине
  • Диапазон задержки от 0,25 с до 63,75 мин
  • Временная задержка полностью программируется микропереключателем
  • Светодиодный индикатор состояния
  • Вставная конструкция с надежной фиксацией для максимального удобства обслуживания
  • 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 12 A
  • В стандартной комплектации со сваркой без переходных контактов
  • -40 °C….+85 °C рабочая температура

Скачать техническое описание

Подробнее

Реле TBSBAO 400 — втягивающее с задержкой, 4 перекидных контакта

  • Вставное реле с задержкой
  • Диапазон задержки 50 мс. ..1,023 с
  • Временная задержка полностью программируется микропереключателем
  • Светодиодный индикатор состояния
  • Вставная конструкция с надежной фиксацией для максимального удобства обслуживания
  • 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 12 A
  • В стандартной комплектации со сваркой без передаточных контактов
  • Рабочая температура от -40 °C до +85 °C.

Скачать техническое описание

Подробнее

Реле TDE4N-U — Таймер, задержка отключения, 4 полюса

  • Реле задержки времени
  • Задержка отключения (без вспомогательного источника питания)
  • Компактная вставная конструкция
  • 4 перекидных контакта
  • Время задержки регулируется запираемой ручкой
  • Также доступен с фиксированной выдержкой времени
  • Диапазон общей задержки времени: 0 с. ..180 с
  • Магнитное гашение дуги
  • Один светодиод для индикации наличия напряжения
  • Подходит для переменного и постоянного напряжения
  • Плоские, квадратные и посеребренные контакты реле для превосходного подключения к розетке
  • Розетки широкого диапазона
  • Встроенный замок с защелкой

Скачать техническое описание

Подробнее

Реле TBAR 400 — Отключение с задержкой, 4 переключающих контакта

  • Реле отключения с задержкой
  • Фиксированная выдержка времени < 10 с (устанавливается на заводе)
  • Вставная конструкция с надежной фиксацией для максимального удобства обслуживания
  • 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 8 A
  • Срок службы контактов (механический) 100 миллионов циклов
  • -40 °C. ..+85 °C рабочая температура

Скачать техническое описание

Подробнее

Реле TBBOR 400 с задержкой отключения, 4 перекидных контакта

  • Реле отключения с задержкой
  • Диапазон задержки 0,25 с…63,75 мин
  • Временная задержка полностью программируется микропереключателем
  • Светодиодный индикатор состояния
  • Вставная конструкция с надежной фиксацией для максимального удобства обслуживания
  • 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 12 A
  • Приварка без переходных контактов стандарт
  • Срок службы контактов (механический) 100 миллионов циклов
  • -40 °C. ..+8 5Cc рабочая температура

Скачать техническое описание

Подробнее

Реле TDBE4-U200/300 — Задержка включения и выключения, 4-пол…

  • Реле задержки времени с дополнительным питанием
  • Задержка включения и выключения
  • 3 перекидных контакта и 1 размыкающий контакт
  • Оба времени задержки настраиваются независимо друг от друга с помощью 2 фиксируемых ручек
  • Также доступен с 1 или 2 фиксированными временными задержками (1 ручка или нет)
  • Диапазон общей задержки времени: 0 с…120 мин
  • Магнитное гашение дуги
  • Два светодиода для индикации состояния
  • Подходит для переменного или постоянного напряжения
  • Плоские, квадратные и посеребренные контакты реле для превосходного подключения к розетке
  • Встроенный замок с защелкой
  • Дополнительное положительное механическое ключевое реле к розетке

Скачать техническое описание

Подробнее

Реле NTBBOR 400 — Отключение с задержкой, 4 переключающих контакта

  • Реле отключения с задержкой с отрицательной командой
  • Диапазон задержки 0,25 с. ..63,75 мин
  • Временная задержка полностью программируется микропереключателем
  • Светодиодный индикатор состояния
  • Вставная конструкция с надежной фиксацией для максимального удобства обслуживания
  • 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 12 A
  • Приварка без переходных контактов стандарт
  • Срок службы контактов (механический) 100 миллионов циклов
  • Рабочая температура от -40 °C до +85 °C

Скачать техническое описание

Подробнее

Реле TBAU 400 — с задержкой включения или отключения, 4 C…

  • Вставное или возвратное реле с задержкой
  • Диапазон задержки от 0,25 с до 63,75 мин
  • Временная задержка полностью программируется микропереключателем
  • Светодиодный индикатор состояния
  • Вставная конструкция с надежной фиксацией для максимального удобства обслуживания
  • 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 8 A
  • Дополнительные приварные контакты без передачи
  • Срок службы контактов (механический) 100 миллионов циклов
  • -40 °C. ..+8 5°C рабочая температура

Скачать техническое описание

Подробнее

Реле TBLAU 400 — Задержка включения или отключения, 4 …

  • Реле задержки включения или отключения
  • Расширенный диапазон задержки 0,25 ч…255 ч
  • Временная задержка полностью программируется микропереключателем
  • Светодиодный индикатор состояния
  • Вставная конструкция с надежной фиксацией для максимального удобства обслуживания
  • 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 8 A
  • Дополнительные приварные контакты без передачи
  • Срок службы контактов (механический) 100 миллионов циклов
  • -40 °C. …+85 °C рабочая температура

Скачать техническое описание

Подробнее

Реле TBBU 400 — Задержка включения или отключения, 4 C…

  • Вставное или возвратное реле задержки
  • Диапазон задержки 0,25 с…63,75 мин
  • Временная задержка полностью программируется микропереключателем
  • Светодиодный индикатор состояния
  • Вставная конструкция с надежной фиксацией для максимального удобства обслуживания
  • 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 12 A
  • Приварка без переходных контактов стандарт
  • Срок службы контактов (механический) 100 миллионов циклов
  • Рабочая температура от -40 °C до +85 °C

Скачать техническое описание

Подробнее

Реле TBLBU 400 — реле с задержкой включения или отключения, 4 …

  • Реле с задержкой включения или отключения
  • Расширенный диапазон задержки 0,25 ч. ..255 ч
  • Временная задержка полностью программируется микропереключателем
  • Светодиодный индикатор состояния
  • Вставная конструкция с надежной фиксацией для максимального удобства обслуживания
  • 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 12 A
  • Приварка без переходных контактов стандарт
  • Срок службы контактов (механический) 100 миллионов циклов
  • Рабочая температура от -40 °C до +85 °C

Скачать техническое описание

Подробнее

Реле THBBU 400 — Приоритет, задержка при втягивании

  • Приоритет задержки, реле втягивания с задержкой
  • Реле можно включить напрямую с помощью «0V» на контакте d3. Эта команда имеет приоритет при включении реле
  • .
  • Временная задержка программируется микропереключателем от 0,25 с до 63,75 мин
  • Светодиодный индикатор состояния
  • Вставная конструкция с надежной фиксацией для максимального удобства обслуживания
  • 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 12 A
  • Приварка без переходных контактов стандарт
  • Срок службы контактов (механический) 100 миллионов циклов
  • Рабочая температура от -40 °C до +85 °C

Скачать техническое описание

Подробнее

Реле TEAU 400 — с задержкой включения или отключения, 4 C…

  • Вставное или возвратное реле с задержкой
  • Расширенный диапазон задержки 0,25 с. ..63,75 мин
  • Временная задержка полностью программируется микропереключателем
  • Светодиодный индикатор состояния
  • Вставная конструкция с надежной фиксацией для максимального удобства обслуживания
  • 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 8 A
  • Дополнительные приварные контакты без передачи
  • Срок службы контактов (механический) 100 миллионов циклов
  • -40 °C….+85 °C рабочая температура

Скачать техническое описание

Подробнее

Реле TELAU 400 — реле с задержкой включения или отключения, 4 …

  • Реле с задержкой включения или отключения
  • Расширенный диапазон задержки 0,25 ч. ..255 ч
  • Временная задержка полностью программируется микропереключателем
  • Светодиодный индикатор состояния
  • Вставная конструкция с надежной фиксацией для максимального удобства обслуживания
  • 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 8 A
  • Дополнительные приварные контакты без передачи
  • Срок службы контактов (механический) 100 миллионов циклов
  • -40 °C….+85 °C рабочая температура

Скачать техническое описание

Подробнее

Реле FDA4-U200 — проблесковое, 4-полюсное

  • Реле проблесковое (симметричное)
  • Рабочий цикл: 1/2
  • Компактная вставная конструкция
  • 4 перекидных контакта
  • Фиксированная частота пульса
  • Длительность импульса от 0,2 с до 60 мин
  • Также доступен с регулируемой частотой пульса (с ручкой)
  • Магнитное гашение дуги
  • Два светодиода для индикации состояния
  • Плоские, квадратные и посеребренные контакты реле для превосходного подключения к розетке
  • Встроенный замок с защелкой
  • Дополнительное положительное механическое ключевое реле к розетке

Скачать техническое описание

Подробнее

Реле TCBBU 400 — Мигание, 4 контакта

  • Функция симметричного мигания
  • Длительность импульса 0,25 с. ..63,75 мин
  • Длительность импульса полностью программируется DIP-переключателем
  • Светодиодный индикатор состояния
  • Вставная конструкция с надежной фиксацией
  • для максимальной простоты обслуживания
  • 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 10 A
  • Рабочая температура от -40 °C до +85 °C.

Скачать техническое описание

Подробнее

Реле времени

— Grainger Industrial Supply

325 товаров

Реле времени имеют схемы таймера, которые контролируют размыкание и замыкание контактов в устройстве, поэтому они могут включать и выключать оборудование в определенное время.

Реле с задержкой времени имеют схемы таймера, которые контролируют размыкание и замыкание контактов в устройстве, поэтому они могут включать и выключать оборудование в определенное время.

  • Многофункциональное реле с выдержкой времени

  • Однофункциональное реле с выдержкой времени, задержка включения

  • Однофункциональные реле с задержкой по времени, задержка выключения I

  • Однофункциональные реле с задержкой по времени, задержка при отключении питания

  • Однофункциональные реле с задержкой по времени, цикл повторения (независимые периоды задержки включения и выключения) 90 Одинарное

  • 5 Функциональные реле с временной задержкой, интервальная задержка

  • Однофункциональные реле с временной задержкой, сторожевой таймер (однократный повторный запуск)

  • Однофункциональные реле с временной задержкой, повторяющийся цикл (равные периоды времени задержки включения и выключения)

991 нагрузка ….. Загрузка …94
Loading. ..
Loading…
Loading.. .
Загрузка …
Загрузка …
Загрузка …
Загрузка
.0793
Загрузка …
Загрузка …
Загрузка …
Загрузка
.
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. ..
… Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
нагрузка …
Загрузка …
Загрузка …
Загрузка …
Нагрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …

3

3
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. ..
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
нагрузка …
нагрузка …
нагрузка …
. Loading…
Loading…
Loading…
Loading…
991 нагрузка ….. Загрузка …. Загрузка… нагрузка ….. Загрузка …94991. Coil Volts, ascending. Загрузка …94991 нагрузка ….
Loading…
Loading…
Loading. ..
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Нагрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка
.
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
… Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
нагрузка …
Загрузка …
Загрузка …
Загрузка …
Нагрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …

3

3
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
нагрузка …
Загрузка …
Загрузка …
Загрузка …
Нагрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …

3

3
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. ..
Загрузка . ..
Загрузка …
Загрузка …
Нагрузка …
Нагрузка …
. …
Загрузка …
Загрузка …
Загрузка …
Загрузка
.
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка
.
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.
Загрузка. ..
Загрузка …
Загрузка …
Loading…
Loading…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …

3

3
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. ..
Загрузка …
Загрузка …
Загрузка …
Нагрузка …
Нагрузка …
. …
Загрузка …
Загрузка …
Загрузка …
Загрузка
.
Загрузка. ..
Загрузка …
Загрузка …
Загрузка …
Загрузка
.
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
… Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
нагрузка . ..
.
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
4
Загрузка…
Загрузка…
Загрузка…
Период94991
Loading. ..
Loading…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Нагрузка …
. Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. ..
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка
.
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка
.
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …
погрузка …
….991
Loading…
Loading…
Loading…
Loading…
Loading. ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Нагрузка …
Нагрузка …
. …
Загрузка …
Загрузка …
Загрузка …
Загрузка
.
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка
.
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
погрузка …
Loading…
Loading.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
