Электрическая проводка квартиры начинается от этажного щитка. В этажном щитке устанавливаются счетчик учета электрической энергии, электрические аппараты защиты и другое оборудование. В современных домах, распределительная цепь от этажного щита идет до щита квартирного, где переходит в групповые цепи комнат квартиры. В зависимости от проекта и серии дома, проекты электропроводки квартиры могут быть различны, но есть некоторые общие принципы монтажа и составных частей электрической проводки характерные для большинства квартир, которые и рассмотрим в этой статье.

Электрическая проводка квартиры

В современных домах новой постройки от этажного электрощита (ЩЭ), электропитание, по так называемой распределительной линии (цепи), поступает в квартиру на квартирный электрощиток.

В домах старой постройки, в квартирах, не предусмотрены квартирные электрощитки. Электропитание сразу распределяется через распаячные коробки по точкам освещения и розеткам. В таких квартирах при планировании серьезного ремонта следует запланировать полную или частичную замену проводки с установкой своего квартирного электрощитка.

Установка своего квартирного электрощитка, во-первых, удобно для обслуживании квартирной проводки. Во-вторых, позволит увеличить число квартирных групповых линий, что повышает надежность и безопасность квартирной проводки.

Квартирные щитки бывают открытой установки (навесные) и скрытой установки. Сама проводка квартиры также может быть открытая и скрытая. В некоторых квартирах скрытая и открытая проводки комбинируются.

Устанавливаются квартирные щитки возле ввода электропитания в квартиру (обычно это рядом с входной дверью). Высота установки 1,4-1,5 метра от пола. Рядом со щитком не должно быть нагревательных приборов и источников открытой воды. Также к щитку должен быть свободный доступ.

Монтируются квартирные щитки согласно предварительно сделаной электрической схеме щитка.

Проводку квартиры следует выполнять электрическими кабелями с однопроволочными медными жилами. Наиболее подходят для квартирной проводки кабели ВВГ и НЮМ(NYM).Кабель ВВГ российского производства с двойной изоляцией. Кабель НЮМ импортного производства с тройной изояцией. Сечение жил кабеля для квартирной проводки должен быть не менее 1,5 мм².

Современная электропроводка квартиры должна иметь защитное заземление.Схема заземления квартиры выполняется в соответствии с системой заземления всего дома.

Скрытая проводка квартиры производится в штробах в стенах и в стяжке пола в трубах. Штроба это борозда, сделанная в стене специальным штроборезом, болгаркой или перфоратором. В стяжке проводка выполняется в пластиковых трубах или гофрированной трубе (гофре).

При монтаже квартирной проводки следует соблюдать одинаковую цветность при подключении проводов по всей квартире. Обычно фазный провод коричневый или красный, нулевой рабочий-голубой, провод заземления без варианотв-желто-зеленый.

При установке квартирного щитка следует маркировать все автоматы защиты, какой автомат что отключает. Кроме автоматов защиты следует подписать все электрические кабели.

Для мокрых зон квартиры (ванной, санузла) для защиты человека от токов утечки следует устанавливать Устройства защитного отключения (УЗО). Согласно последним нормам и ПУЭ (Правилам устройства электроустановок, ПУЭ п.7.1.88) во всех квартирах новая электропроводка должна делаться с дополнительной системой уравнивания потенциалов (ДУП).

Групповые квартирные линии (цепи) проводки

Важно! На приведенной схеме под автоматом защиты с надписью УЗО следует понимать дифференциальный автомат УЗО-Д. Дифференциальный автомат сочетает в себе функции автомата защиты электропроводки от перегрузки и функцию УЗО. Установка простых УЗО без автоматов защиты запрещено.(ПУЭ часть 3)

Вся проводка в квартире разделяется на группы. Группы могут формироваться тремя способами.

По помещениям в квартире. Каждому помещению в квартире отдельную линию электропитания и отдельный автомат защиты;
По видам потребителей в квартире. Например: освещение это одна группа, розетки вторая группа (или две, три в зависимости от количества), отдельную группу нужно выделить для электроплиты. Это самый энергоемкий потребитель.

Европейский вариант. Для каждого потребителя, будь то розетка или светильник, делается отдельная группа с отдельной линией электропитания и отдельным автоматом защиты.

После разделения электрики квартиры на группы,нужно выбрать и расчитать вводной автомат.

Примечание:Как показывает практика, любая проводка квартиры является симбиозом этих теоретических вариантов. Всегда приходится комбинировать в зависимости от конкретных потребностей и условий.

Трехфазная электрическая проводка квартиры

Все бытовые приборы работают от напряжения 220 Вольт. При однофазном питании квартиры напряжение 220 Вольт обеспечивают два провода. Один фазный провод, второй нулевой рабочий. К этим двум проводам в проводке предусмотрен третий провод-заземление. Такая проводка называется трехпроходной.

Трехфазная электропитание предусматривает три фазных провода, один нулевой рабочий и один провод заземления. Называется она пятипроводной. Напряжение 220 вольт возникает между каждым фазным проводом и рабочим нулевым проводом. При трехфазном питании квартиры фазы от щитка нужно равномерно распределить по квартире. В такой проводке очень важна равномерная нагрузка на каждую из трех фаз. В противном случае может произойти перекос фаз, приводящий к увеличению напряжения на одних розетках и снижению напряжения на других. Также перекос фаз может испортить приборы, требующие питания 380 вольт.

©Elesant.ru

Другие статьи раздела: Электрические сети

Автоматы защиты
Виды опор линий электропередачи по материалу
Виды опор по назначению
Воздушные линии электропередачи проводами СИП
Деревянные опоры воздушных линий электропередачи

Железобетонные опоры линий электропередачи
Железобетонные опоры линий электропередачи
Защита человека от поражения электрическим током, прямое и косвенное прикосновение
Как получает электроэнергию потребитель низкого напряжения 380 Вольт
Колодцы кабельной сети этапы установки

Статьи по теме

Тройниковая разводка водопровода в доме — простота и дешевиз. ..

26 Правил электроснабжения и электропроводки деревянного дом…

Схема электропроводки однокомнатной квартиры

Установка щитка распределительного навесного

Наглядная схема распределительного щита квартиры при трехфаз…

Электрическая схема щитка

Монтажные схемы водоснабжения квартиры медными трубами с кол…

Новые схемы электропроводки

Joomla SEF URLs by Artio

Свежие статьи

Пластиковые колодцы для безнапорной канализации 20 октября 2022

Лазерная резка металла: преимущества, принцип действия и методы 20 октября 2022

Как выбрать столешницу из агломерата и в чем ее преимущества 19 сентября 2022

Как ухаживать за индукционной плитой? 18 сентября 2022

Как купить частный дом в Красноярске 20 августа 2022

Свежие публикации

Ремонтно-строительная компания с многолетним опытом — Stroy House 19 января 2022

Энергоэффективность мансардных окон – что важно учитывать при выборе и установке 30 ноября 2021

Где и как купить электрический кабель: теория и практика 15 ноября 2021

Как найти утечки тепла в дома

19 сентября 2021

Изучаем химические насосы. Какие? Зачем? Где? 13 сентября 2021

Проводка в квартире

Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
Силовые цепи квартиры
Электроснабжение квартиры: граница эксплуатационной ответственности
Осветительные сети промышленных предприятий
Электрика квартиры и дома
Ремонт старой электропроводки
Установка розетки и выключателя в едином блоке

Проводка в доме

Подключение СИП от магистрали до дома
Вводное устройство. ВУ в частный дом
Ввод кабеля из траншеи в дом
Траншея для прокладки кабеля электропитания дома
Глубинный заземлитель
ГЗШ. Главная Заземляющая Шина
Подключение отвлетвления электропитания частного дома к воздушной линии

Схемы

Наглядная схема принципа работы устройства УЗО в системе TN-S

Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
Наглядная схема распределительного электрощита частного дома с ошибками зануления
Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
Наглядная схема электропитания квартиры с заземлением

Водопровод квартиры

Современные крепежные системы и их элементы
Как правильно выбрать унитаз
Полотенцесушители: разновидности, особенности выбора и правила ухода
Как выбрать водонагреватель накопительный электрический

Установка сборного бассейна на участке
Особенности и виды бойлеров косвенного нагрева

Водоснабжение дома

Устройство насосной станции
Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут
Водопровод частного дома от автономного источника
Устройство гидроаккумулятора, принцип работы
Цена на бурение скважины под воду

Вода на участке

Автоматическая насосная станция
Водопроводный ввод в частный дом: устройство ввода воды в частный дом
Водоснабжение частного дома из скважины своими руками
Выбор трубы для водоснабжения частного дома
Еще раз о системе водоснабжения в доме

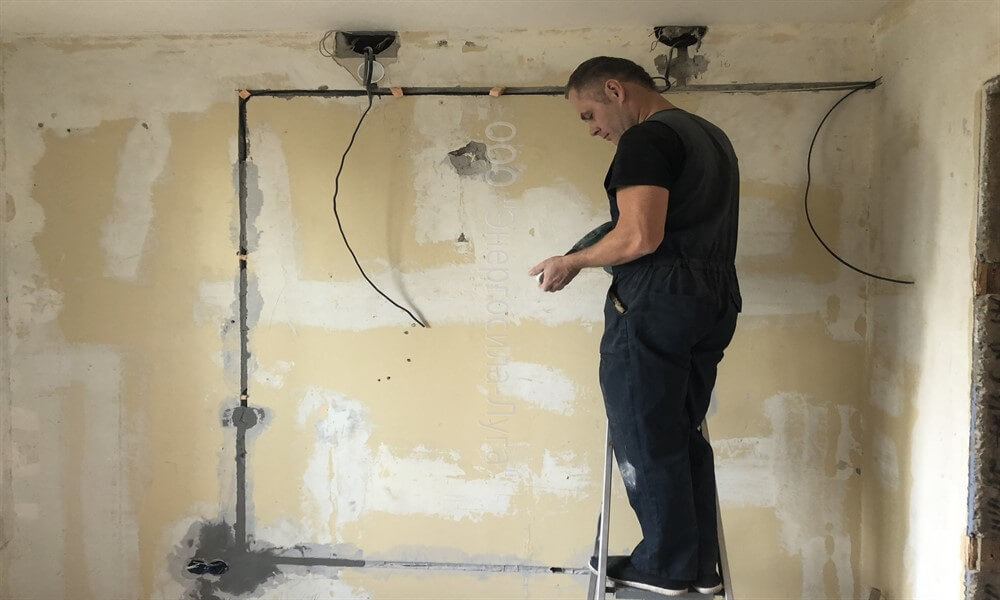

Замена старой электропроводки в квартире

Жители старых советских многоквартирных домов знают эту проблему не понаслышке. Замена старой проводки на новую в квартире и доме либо произведена ими, либо предстоит в ближайшее время. Без этой замены электропроводки в квартире не обойтись даже при том, что электропроводка выглядит еще целой.

Для современных мощных приборов требуется повышенная мощность электропроводки, так как нагрузка на старую электропроводку была гораздо меньшей. Работа по замене проводки необходима еще и из-за естественного износа материалов.

Наши специалисты быстро и грамотно выполнят замену старой электропроводки в доме, офисе, других помещениях, смонтировав долговечную и современную электропроводку, соответствующую нормативам электрической безопасности по электромонтажу.

Услуги по замене старой электропроводки мы выполняем очень быстро, а наши расценки по проведению ремонта и электромонтажных работ приемлемы для всех. Благодаря опыту наших электриков и применяемым материалам наши работы по замене старой электропроводки и ремонту домов и помещений выполняются с высоким уровнем качества.

Для определения точной стоимости работ по замене электропроводки и другому электромонтажу мы советуем пригласить нашего мастера, который проконсультирует вас на месте по вопросу замены и ремонта электропроводки, изучит объект, оценит объем выполняемых работ по
электрическому монтажу, и только тогда сможет произвести расчет точной цены.

Общение с заказчиком важно для точной консультации по ремонту и замене электропроводки, для определения точек установки приборов, розеток, светильников, выключателей. Наш мастер подскажет, какой способ подключения мощных приборов лучше всего применить, как проложить
электропроводку, как осуществить электромонтаж, затратив минимум ваших средств.

Как производится замена, ремонт старой проводки

Замена и ремонт старой проводки начинается с обязательного расчета нагрузки во всех помещениях квартиры. Лишь после того, как будут произведены расчеты, можно выбирать материалы для работы по замене электропроводки. Если извне проложить кабель с большим сечением, а в помещениях квартиры разбить приборы на группы, в которых будет меньшая нагрузка, то можно для отдельных линий приобрести проводку с малым сечением, чтобы замена проводки и другой электромонтаж обошлись вам дешевле.

При замене старой электропроводки необходимо обязательно заменить старые и смонтировать новые электроустановочные изделия: розетки, устройства автоматики, выключатели, светильники. Очень часто собственники квартир пытаются установить максимум розеток, думая, что когда-нибудь они пригодятся. Этот подход не эффективен. Замена, ремонт, монтаж проводки оценивается, кроме всего прочего, количеством установочных изделий.

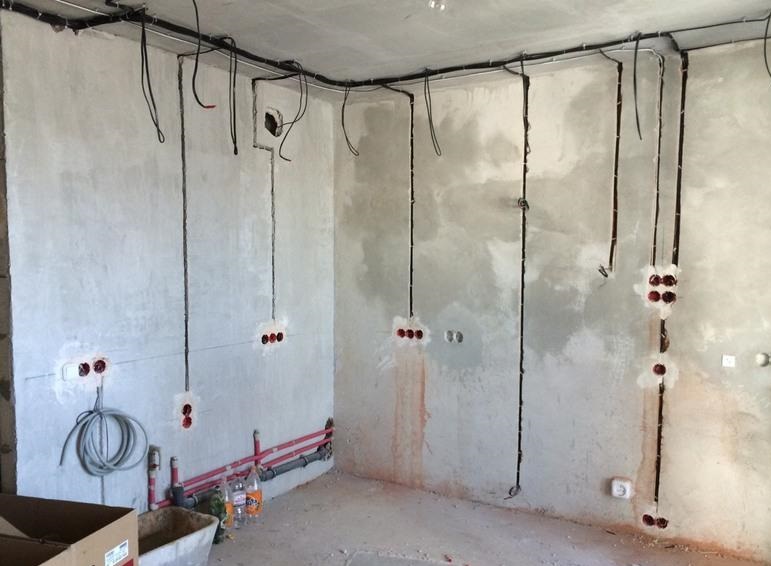

Этапы монтажа электропроводки в новых квартирах (скрытый вариант)

В новых квартирах чаще всего основную сеть кабелей прокладывают под стяжкой или выше навесного потолка. Стяжка должна иметь высоту от 5 до 7 см. Современные требования к электропроводке в квартире таковы, что для нее следует использовать трехпроводный кабель (если потребители однофазные) или пятипроводный кабель (если потребители трехфазные).

Когда прокладываются силовые кабели, параллельно прокладываются слаботочные линии, для питания телефона, Интернета и телевизора. Слаботочные кабели прокладывают отдельно от силовых, для чего используют гофры, ПВХ-трубы.

Для подъемов и спусков кабелей в тех местах, где устанавливаются электроустановочные изделия (выключатели, светильники, розетки, регуляторы), в стенах прокладываются каналы – штробы. Для прокладки слаботочных и силовых кабелей используются различные штробы.

Подрозетники и распаечные коробки устанавливают в специальных углублениях – колодцах. После начала ремонта и подготовки стен квартиры к чистовой отделке или в том случае, если штукатурный слой не очень большой толщины, именно на данном этапе можно вставлять подрозетники, а также распаечные коробки.

Обычно ждут окончания выравнивания стен, после чего монтируют подрозетники и распаечные коробки. Установку электропроводки по квартире осуществляют в две стадии. Каждый силовой кабель должен быть сведен к электрощиту, а слаботочный провод – к слаботочному боксу. Современные требования по электробезопасности требуют устанавливать дополнительную систему уравнивания потенциалов, которая нужна в ванной и санузле. Это значит, что необходимо заземлять поддон душевой кабины или ванной, заземлять трубы, монтировать КУП.

Затем коммутируют кабели в распаечных коробках. Затем следует монтаж бокса, автоматики в боксе и подключение всех кабелей квартиры по схеме. Перед окончательной отделкой стен, потолков и полов рисуется монтажная схема электропроводки всей квартиры. Все точки должны быть указаны точно, чтобы при сверлении отверстий не возникло проблем.

По окончании отделки квартиры производится установка электроарматуры (розеток, светильников, выключателей), и монтируются декоративные накладки и рамки.

На последнем этапе электромонтажных работ производится установка и подключение различной бытовой техники (электроплит, кондиционеров, духовок и других приборов в квартире)

Как обнаружить неисправность электропроводки в арендованной собственности?

Вот 4 совета о том, как обнаружить неисправную электропроводку, поскольку каждый год электрические пожары наносят дорогостоящий ущерб сдаваемой в аренду недвижимости по всей территории Соединенных Штатов, от Keepe, компании по обслуживанию сдаваемой в аренду недвижимости для управляющих недвижимостью.

Ущерб от пожара может быть одним из самых дорогих исправлений, с которыми приходится сталкиваться управляющим недвижимостью.

4 Предупреждающие признаки неисправности электропроводки

Как управляющий недвижимостью следите за плохо установленной, устаревшей и поврежденной электропроводкой. Часто предупреждающие признаки неисправной проводки обнаружить относительно легко, если вы проявляете активность и бдительность в выявлении этих проблем.

1. Частые срабатывания автоматического выключателя могут означать неисправность электропроводки

Автоматический выключатель срабатывает всякий раз, когда в системе возникает перегрузка по мощности.

Однако, если это происходит слишком часто (частые срабатывания автоматического выключателя в течение нескольких дней или недель), это явный признак того, что в системе электропроводки здания имеется более глубокая проблема. Обязательно проверьте его.

2. Постоянное затемнение, жужжание или мерцание света

Если свет в здании постоянно гудит при включении.

Или, что еще хуже, они мерцают или тускнеют при одновременном использовании нескольких устройств. Это указывает на проблему с электропроводкой в здании, которая может потребовать срочного профессионального обновления.

3. Пережеванная или изношенная проводка

Поврежденная проводка, оставленная неопытными мастерами, домашними животными и грызунами, может стать причиной возгорания электричества в сдаваемом в аренду жилье.

Управляющим недвижимостью необходимо следить за пережеванной или изношенной проводкой. Если вы обнаружите такие типы проводки, немедленно обратитесь к электрику.

4. Обесцвеченные, подгоревшие или закопченные розетки

Повреждение электропроводки арендуемой недвижимости часто приводит к обесцвечиванию и появлению следов ожогов на точках розеток. Это явный признак того, что система электропроводки повреждена. Если его не остановить, это может привести к пожару или поражению электрическим током.

В качестве управляющего недвижимостью проводите плановые обходы и проверки для выявления возможных проблем, которые могут привести к возгоранию электричества, до того, как оно произойдет.

Помните, что нельзя возиться с электрической системой в здании, особенно если вы видите или слышите какой-либо из вышеперечисленных предупреждающих знаков.

Другие предложения Keepe:

4 причины, по которым системы ОВКВ должны быть первыми в вашем списке техобслуживания

Протекающие раковины № 1. Самое популярное решение техобслуживания в ноябре

4 способа обнаружить повреждение водой на раннем этапе аренды

О Кипе:

Keepe — это решение по обслуживанию по запросу для управляющих недвижимостью и независимых арендодателей. Компания создает сеть из сотен независимых подрядчиков и разнорабочих, доступных для проектов по техническому обслуживанию сдаваемых в аренду объектов. Keepe доступен в районе Большого Сиэтла, районе Большого Феникса, районе залива Сан-Франциско, Портленде, Сан-Диего и скоро появится в ближайшем к вам районе. Узнайте больше о Keepe на https://www.keepe.com

Модернизация электроснабжения в довоенных многоквартирных домах: общие проблемы, требующие обновления

Опубликовано

6 июля 2021 г.

многоквартирных дома в Нью-Йорке, построенных до Второй мировой войны, предлагают множество преимуществ: красивые архитектурные детали, просторные жилые помещения и выгодное расположение. Однако электрические системы в этих довоенных постройках обычно оставляют желать лучшего. Если вы владеете или управляете довоенным многоквартирным домом в Нью-Йорке, ваша служба электроснабжения может не справиться со своей задачей. Вот несколько советов по обновлению электрических проблем от экспертов Bolt Electric.

Проблемы с электрическими панелями

Недостаточный источник питания

Первое, что мы слышим от клиентов довоенных зданий, это то, что электроснабжение не соответствует требованиям нынешних жильцов. Часто работа простых приборов, таких как тостер, вызывает перебои в подаче электроэнергии, особенно в периоды пиковой нагрузки.

Когда эти квартиры были построены, жильцы не пользовались электроникой, которая есть у нас сегодня, и таких приборов, как посудомоечные машины, стиральные машины, портативные обогреватели и кондиционеры, тоже не было поблизости. Таким образом, одна из основных задач при любом обновлении электрооборудования — убедиться, что источник питания соответствует современным требованиям.

Модернизация электрической панели и проводки требуется, когда в старом здании нет надлежащего источника питания. Для этого мы выполняем расчет нагрузки, чтобы гарантировать, что изменения включают три вида электрических нагрузок, указанных в строительных нормах города Нью-Йорка:

Общая розетка и освещение
Кухонный прибор
Кондиционер

Мы также хотим учитывать будущие потребности в электричестве, чтобы работа, которую мы делаем, не устарела. Иногда это влечет за собой работу с Con Edison, чтобы запросить дополнительное электроснабжение здания. Возможно, потребуется обновить преобразователь свойств в дополнение к некоторым исправлениям, перечисленным ниже.

Устаревшие панели

При увеличении мощности нам нужно в первую очередь посмотреть на электрические панели. Помимо того, что многие довоенные панели не соответствуют требованиям здания, они на самом деле опасны и, возможно, были сняты с производства или отозваны. Даже если они безопасны, невозможно найти замену выключателям для ремонта. В некоторых зданиях все еще используются блоки предохранителей, которые обязательно должны быть заменены современной системой автоматических выключателей по соображениям безопасности и функциональности.

Учет по всему зданию и по отдельным блокам

При выполнении этих обновлений подумайте о том, будет ли лучше для вас иметь один электрический счетчик на все здание или субсчетчики. При субсчетчиках арендаторы каждой квартиры оплачивают свой собственный счет за электроэнергию. Обычно это означает экономию средств для владельца недвижимости, поскольку использование может варьироваться от квартиры к квартире. Арендаторы, которые могут нести расходы за других жильцов, когда плата за электричество делится поровну, счастливее, когда им больше не нужно этого делать.

Проблемы с проводкой

Старая проводка

Старая медная проводка обычно выдерживает испытание временем, но ее изоляция может затвердеть и отвалиться. В некоторых местах он может остаться, но может потребоваться новая изоляция. Также может потребоваться увеличение диаметра проводника для более современного электроснабжения. Старая проводка состоит из одной медной жилы, тогда как в новой проводке используется несколько сплетенных вместе жил, которые могут выдерживать большую нагрузку.

Проблемы с розеткой

Устаревшие розетки

Если у вас есть жильцы, которые используют вилки с «обманкой» (преобразование незаземленных электрических розеток с двумя контактами в розетки с тремя контактами), вам необходимо модернизировать свои розетки. Когда мы видим эту ситуацию, мы обычно также видим отсутствие розеток GFI (прерыватель замыкания на землю). Их следует устанавливать на кухнях и в ванных комнатах, где возможен контакт с водой. Эти простые современные розетки снижают риск поражения электрическим током.

Недостаточно выходов

Довоенные многоквартирные дома в Нью-Йорке также почти всегда имеют слишком мало розеток для нужд жильцов. Модернизация электрической системы представляет собой окно для добавления розеток. Таким образом, жильцы могут пользоваться телевизорами, компьютерами и кухонной техникой без использования удлинителей или удлинителей, что нежелательно с точки зрения безопасности из-за возможности перегрева или перегрузки системы.

Проблемы с энергосбережением

Низкая эффективность

Несмотря на то, что при использовании ламп накаливания проблем с безопасностью не возникает, обновление электрической системы вашего здания — идеальное время для улучшения энергосбережения путем перехода на светодиодное освещение. Вы можете предоставить арендаторам информацию о долгосрочной экономии средств и экологичности использования светодиодных ламп вместо ламп накаливания.

Замена ламп в общественных местах позволит значительно сократить расходы на электроэнергию и трудозатраты на постоянную замену перегоревших ламп накаливания. В зависимости от того, где находится ваше здание, вы можете даже иметь право на бесплатные светодиодные лампы или денежные скидки от Con Ed. Вы также можете сэкономить на налогах, установив энергосберегающие приборы в своих квартирах, что вы, наконец, сможете сделать после завершения модернизации.

Проблемы с логистикой обновления

Толстые стены и полы

При модернизации электрических систем в довоенных многоквартирных домах возникают уникальные трудности. Эти конструкции были построены с толстыми бетонными стенами и полами, а это означает, что электропроводка должна быть проложена по поверхности. Мы работаем с владельцами недвижимости, чтобы найти наиболее незаметные пути для проводки, при этом обеспечив достаточное электроснабжение в каждой квартире. Декоративные молдинги, которые соответствуют оригинальным лепным украшениям здания, могут быть прикреплены поверх проводки после ее прокладки, чтобы замаскировать ее.

Имейте в виду, что вам, скорее всего, потребуются специальные разрешения на работу от Департамента строительства, чтобы провести модернизацию электрооборудования. Это связано с тем, что довоенные здания содержат материалы, которые с тех пор признаны вредными для здоровья, например свинцовая краска, или канцерогенными, например асбест. Если это вещество присутствует, перед началом работы потребуется обследование на асбест.

Стоимость и ответственность за оплату

Многие владельцы зданий в Нью-Йорке отложили модернизацию электрооборудования из-за связанных с этим затрат. Однако в долгосрочной перспективе разумно позаботиться об этом сейчас, чтобы стать более энергоэффективным и удобным для арендаторов, а также снизить пожароопасность.

Владелец собственности несет ответственность за стоимость любой необходимой модернизации трансформатора для здания.
