Обозначение L и N в электрике
Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.
Давайте разберемся, о чем говорят обозначения L и N в электрике.
Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.
« L » — Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).
Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода.

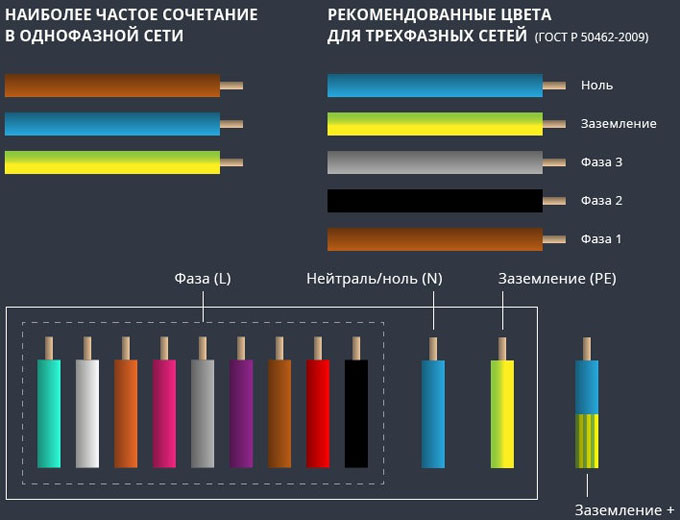

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.
«N» — маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.
Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.
Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).
Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак — , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.
Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.
К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами?», если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.
проводы n и l на схемах электропроводки, цветовая маркировка
Для монтажа или ремонта электрической сети требуется принципиальная схема. Несведущему человеку сложно понять смысл условных обозначений, которыми насыщен план подключения оборудования. Разобраться в предназначении проводов поможет обозначение фазы и нуля на английском языке.
- Назначение проводов в разводке
- Фазовая линия
- Обозначение нуля
- Меры предосторожности
Назначение проводов в разводке
От источника питания к потребителю электричество передаётся по многожильным проводам. Приборы и механизмы обеспечиваются энергией посредством не менее трёх линий. По кабелям фазы и нуля подаётся напряжение. Заземляющая жила защищает человека от поражения электрическим током.
Каждая линия на монтажных схемах обозначается определённым образом. Кабели, отмеченные буквами n и l, в электрике предназначены для передачи тока. «Земля» отмечается аббревиатурой PE, которая расшифровывается как Protective Earth и переводится как «защитное заземление».
Провода, предназначенные для фазы, нуля и заземления, обладают специфической окраской и маркировкой.
Различие во внешнем виде облегчает сборку сети и предотвращает ошибки электрика, приводящие к несчастному случаю или поломке прибора.
Фазовая линия
Работу сети переменного тока формируют два компонента — рабочая фаза и нулевая составляющая. Рабочая фаза, или просто фаза, является основным проводом в многожильном кабеле. По этой линии на прибор поступает электрическая энергия.
В электротехнической документации фазовый канал обозначается латинской буквой L. Допускается употребление строчной литеры l. Условному сокращению профессионалы придают разные значения. Предпочтительными вариантами считаются Lead, Live или Line. С английского языка слова переводятся соответственно как «подводящий провод», «напряжение» или «линия».
Если в цепи предусмотрено использование нескольких фазовых кабелей, то к букве добавляется номер фазы. По европейским стандартам, не допускающим изменения колеровки, фазовые провода окрашены в конкретные цвета:
- L 1 — коричневый.
- L 2 — чёрный.
- L 3 — серый.
В бытовой проводке на 220 вольт используются 3 линии, предназначенные для присоединения нуля, заземления и напряжения. Поэтому единственная фазовая шина покрыта изоляцией коричневого цвета. Использование кабелей другого колера считается грубым нарушением технологических норм.
Обозначение нуля
В цепи переменного тока нулевая линия необходима для создания замкнутого контура падения напряжения на контактах электрического прибора. Вместе с рабочей фазой «нуль» является основным компонентом сети.
На принципиальных схемах нулевая фаза обозначается буквами латинского алфавита N или n. Сокращённое обозначение подразумевает понятия Null или Neutral. Словари дают переводы «Нуль» и «Нейтраль».
В зависимости от гибкости кабеля, окраска нейтрального проводника представлена вариантами синего цвета. Жёсткая одножильная шина имеет насыщенный оттенок ультрамарина. Изолирующий слой многожильного провода окрашен в светло-голубой колер.
Самодеятельные мастера иногда соединяют нейтраль и заземление, ошибочно считая, что это одно и то же. Опасное заблуждение приводит к печальным последствиям. Нулевая фаза и земельная шина выполняют отличные друг от друга функции.
Различается и окраска. Защитный провод имеет жёлто-зелёный цвет. Подключение шин различного назначения в одну линию категорически запрещено техникой безопасности.
Меры предосторожности

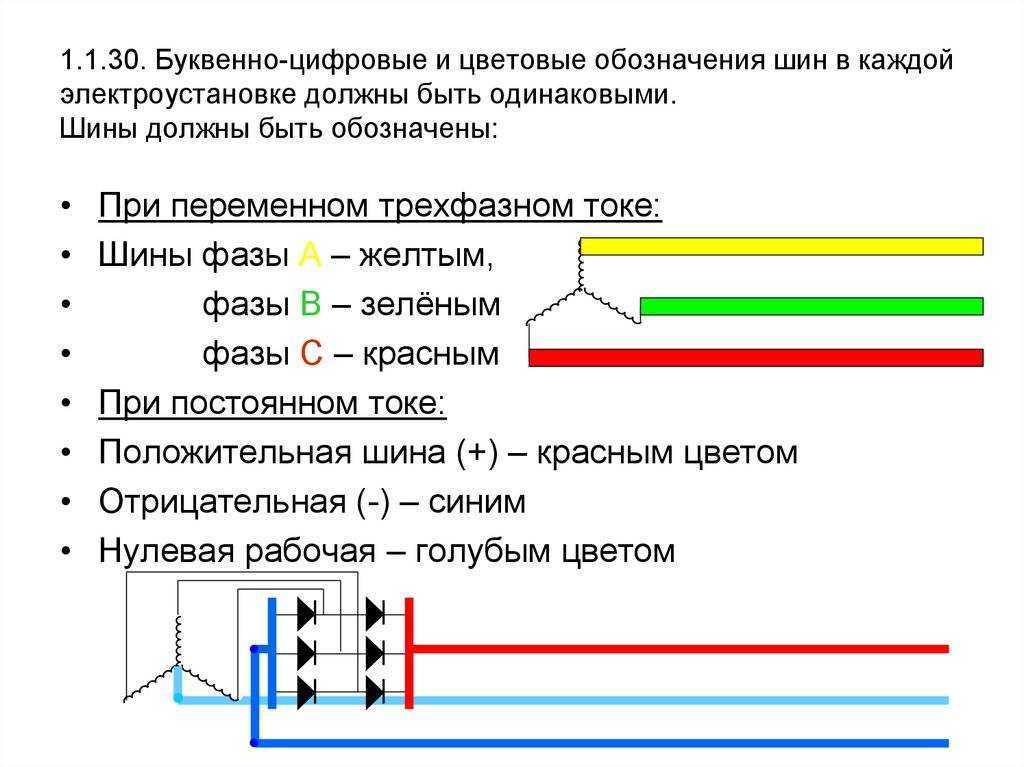

Правильная электропроводка выполняется по регламенту IEC 60445, принятому законодательством Европы в 2010 году. Нормы российского ГОСТа 50462−2009, которые соответствуют международным правилам, указывают цвет проводов «фаза», «ноль» и «земля».
Иногда электрикам приходится работать с сетями, которые смонтированы много лет назад, а план разводки утерян. Отсутствие принципиальной схемы делает бесполезным знание того, как обозначаются ноль и фаза. Задача электрика усложнится, если в цепи использованы провода с цветом изоляции, которая не соответствует ГОСТу.
До начала работ монтажник обязан определить назначение каждой линии с помощью контрольной лампы, индикаторной отвёртки или мультиметра. При прозванивании электрических цепей необходимо соблюдение элементарных правил техники безопасности:
- манипуляции с индикаторной отвёрткой выполняются одной рукой;
- свободной рукой нельзя прикасаться к металлическим конструкциям или стенам;
- работа проводится в присутствии квалифицированного ассистента.
Выяснив, какой провод для чего предназначен, опытный специалист маркирует линии. Для этого используются специальные бирки на клеевой основе или полихлорвиниловые насадки. На поверхность маркировочного материала наносятся условные обозначения на английском языке — n, l или PE. Только после окончания определительных работ приступают к монтажу или ремонту электрического оборудования.
Понимание того, какой смысл имеют на схеме латинские буквы l и n, помогает электрику проводить монтаж и ремонт сети быстрее и качественнее. Кроме того, буквенное обозначение фазы и нуля на схеме, а также цветовая маркировка чётко определяют назначение провода, с которым работает мастер. Это предотвращает несчастные случаи на рабочем месте.
Что означает L и N на проводе? (Великобритания, США, Европа) – PortablePowerGuides
Написано звездным в Wire
Вы смотрели на провода в вашей цепи? Это руководство расскажет вам, что означают этикетки и цвета.
Что означают L и N на электропроводке? 1). Обычная цепь переменного токаОбычная цепь имеет три провода, а именно: нейтральный, под напряжением и заземление. Каждый провод имеет соответствующую маркировку, потому что он служит определенной цели:
- Под напряжением — «L» означает «под напряжением». Он указывает на провод под напряжением, проводник, по которому ток поступает от панели к устройству.
- Нейтральный — «N» означает «нейтральный». Нейтральный провод создает обратный путь для тока.
- Заземление. Заземляющий провод создает путь наименьшего сопротивления для прохождения избыточного тока. Когда происходит скачок напряжения или короткое замыкание, заземляющий провод защищает вас от поражения электрическим током, когда вы касаетесь металлического корпуса устройства, посылая избыточный ток на землю.
Соотношение между проводами заземления, L и N имеет решающее значение, поскольку оно влияет на работу вашей цепи:
- Во-первых, многие люди путают нейтральный и заземляющий провода. Инженеры, которые используют такие термины, как «земля» и «заземление» для обозначения обоих проводников, склонны усложнять ситуацию. Провода заземления и нейтрали различны. Они выполняют разные функции.
- Провода заземления и нейтрали подключаются только в коробке выключателя. Во время перегрузки или короткого замыкания ток будет течь через заземляющий провод к точке на панели, где он соединяется с нейтралью, отключая выключатель.
- Нейтральный и токоведущий провода похожи, поскольку по обоим течет ток. Электричество, возвращающееся к панели по проводу N, должно совпадать с электричеством, протекающим от панели по проводу L. Вот почему нейтральный провод так важен для работы GFCI. GFCI обнаруживает замыкания на землю, сравнивая входящие и исходящие токи.
- Ваши бытовые приборы не могут отличить нулевой провод от провода под напряжением. Инженеры различают два проводника в вилке, изменяя размер штырьков, к которым подключаются провода. Зубец N больше, чем зубец L.
- Несмотря на их сходство, не следует менять местами провода L и N, подключая эти проводники к неправильной клемме, то есть провод L к клемме N, а провод N к клемме L. Вы рискуете получить удар током. Эта ситуация называется «Обратная полярность».
Цепи освещения немного отличаются, потому что у вас есть клеммы L1, L2 и COM вместо обычных проводов и клемм под напряжением, нейтрали и заземления:
- Односторонний — большинство конфигураций одностороннего коммутатора включают терминал COM и L1. Вы запускаете постоянную трансляцию на COM, а коммутируемую на L1. С односторонними переключателями вы используете один переключатель для управления светом.
- Двусторонний — здесь вы используете два переключателя для включения и выключения одного и того же светильника. Вы видите эту конфигурацию в огнях над лестницей. Вы можете включить свет сверху или снизу лестницы. В отличие от односторонних коммутаторов, двусторонние конфигурации используют COM, L1 и L2. У вас есть соединение COM/L1 в одном положении и соединение COM/L2 в другом. Некоторые коммутаторы используют L1 и L2 для односторонних коммутаторов и L1, L2 и L3 для двусторонних коммутаторов.
- Промежуточный — в этой конфигурации используются три или более коммутатора. Доступные клеммы включают L1, L1 и L2, L2.
Штепсельные розетки довольно просты. Одна клемма помечена буквой «L» для «фазы». Другая клемма помечена «N» для «нейтрального». Клемма заземления либо голая, либо зеленая. Не ожидайте, что провода будут иметь одинаковую маркировку. Хотя некоторые из них маркированы.
Обычно цвет указывает на назначение провода и место его подключения. Если у вас есть опасения, проконсультируйтесь с электриком по поводу интерпретации цветов и этикеток. Не вмешивайтесь в розетку до обесточивания цепи. С помощью тестера убедитесь, что в розетке нет питания.
- Считайте на вилке, какая сторона положительная, а какая отрицательная
В большинстве жилых помещений используется однофазное питание. Вы найдете трехфазное питание в коммерческих условиях. Трехфазное питание имеет характеристики L, L1, L2, L3 и N. «N» означает нейтраль.
5). Цепи постоянного тока и проводкаПостоянный ток зависит от полярности. У вас есть положительный, отрицательный и заземляющий провода. Общие этикетки включают:
- L+ и L- (без заземления)
- L+ и N (отрицательное заземление)
- N и L- (положительное заземление)
- L+, N и L- (трехпроводное заземление постоянного тока)
помешан на полярности. Они используют такие термины, как «Положительный» и «Отрицательный» для описания каждого провода.
В то время как некоторые провода используют цвет для обозначения полярности, другие подчеркивают канавки и текстуру.
Есть ли определенный цвет для L и N?Да, провода L и N имеют определенные цвета. Однако эти цвета не стандартизированы. В каждой юрисдикции есть организации, определяющие цвет. Таким образом, цвета могут меняться в зависимости от страны. Например:
Most Of Europe
- N – Blue
- L – Brown or Black
UK
- N – Blue or Black
- L – Brown or Red
USA
- N — белый
- L — черный или красный
Канада
- N — белый
- L — черный или красный
В Великобритании провода под напряжением были красными. Но со временем они стали коричневыми. Черные нейтральные провода стали синими. Это показывает, как важно быть в курсе изменений в коде вашей страны.
Если вы не соблюдаете эти правила, вы можете неправильно подключить цепь, что приведет к неправильной полярности. Вот почему неспециалистам рекомендуется консультироваться с местными электриками. Местный электрик знает, что означают все цвета.
Как соединить провода L и N?Г-образный провод — это горячий черный или красный проводник. Вы подключаете его к горячему терминалу. Иногда эта клемма помечается буквой «L». Провод «N» — это белый нейтральный провод. Вы запускаете его к нейтральному терминалу. Этот терминал также помечен буквой «N». Цель состоит в том, чтобы предотвратить ошибки.
Вы не хотите, чтобы провода L и N соприкасались. Это событие приведет к короткому замыканию. Возникновение дуги может привести к пожару.
Связанный пост:
- На лампе Какой провод горячий, нейтральный и заземленный?
- Что означают L1 и L2 в электропроводке?
Последние сообщения
ссылка на Коричневый или синий провод положительный? (Найди сейчас!)Цветовые коды имеют значение, и они существуют дольше, чем вы думаете. В этой статье Инженерно-технологического института есть изображение правил проводки из 7-го издания IEE…
Продолжить чтение
ссылка на Как подключить однофазную сеть 208 В? (с пояснением схемы)Как подключить одну фазу 208В? (с пояснением схемы)
Если вы не знаете лучше, вы можете сделать вывод, что 240 В и 208 В — это одно и то же. Ведь их разделяет всего 32 вольта. Это расстояние еще меньше для 220 В. Однако 208В и 240В…
Продолжить чтение
Стандарты цветов электропроводки | Соединители фазы 3
Стандарты цветов электрических проводов
Цвета электрических проводов для трехфазных электрических приложений стандартизированы, чтобы облегчить идентификацию отдельных фаз проводов. Цветовые коды проводки для цепей распределения питания переменного и постоянного тока неоднократно менялись и различаются в зависимости от региона.
или трехфазное электроснабжение, в цепях будет использоваться пять проводов: провод заземления, нейтральный провод, провод под напряжением, провод линии 2, провод линии 3 электрический. В этой статье подробно описаны следующие цветовые коды кабелей:
— Международные цвета проводки
— Европейские стандарты цвета проводов
— Старые и новые цвета проводки Великобритании
Для стационарной электропроводки требуются особые правила цвета проводки (bs 7671) для обозначения различных линий электропередач в разных странах. В США есть свои цвета проводки для электрических цепей: черный, красный и синий используются для трехфазного напряжения 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. В Австралии также есть другой стандарт цвета проводки. Новые цвета кабелей для вилок в Великобритании теперь гармонируют с европейскими цветами силовых кабелей переменного и постоянного тока. Большая часть Европы соблюдает коды цветов электропроводки IEC («Международная электротехническая комиссия») для ответвленных цепей переменного тока.
Когда изменились цвета проводки в Великобритании?
В марте 2006 года правительство Соединенного Королевства внесло поправку в британский стандарт BS 7671 (Требования к электроустановкам), в результате чего изменение цветовой маркировки электрических кабелей было признано одним из наиболее значительных изменений для электротехнической отрасли. в современной истории. В правилах проводки были внесены изменения, чтобы согласовать цвета проводки в Великобритании с европейскими цветами кабелей для обеспечения согласованности и во избежание путаницы. Старые цветовые коды кабельных вилок не учитывали правильное чередование фаз, поэтому большая часть Европы теперь придерживается цветовых кодов проводки IEC (Международной электротехнической комиссии) для цепей переменного тока.
Какого цвета старые провода в Великобритании?
В 1977 году CENELEC опубликовал Гармонизированный документ 324 S1, касающийся идентификации изолированных и неизолированных проводников по цветам. В 1999 году стало очевидно, что новый европейский стандарт для проводов и цветов кабелей означает, что Великобритании придется изменить цвета изоляции фиксированных проводов. В результате для замены красного провода под напряжением и черного нейтрального провода потребовались старые цвета проводки в Великобритании.
Как изменились цвета проводки в Великобритании?
Старый цвет Новый цвет
Живой красный Живой коричневый
Нейтральный черный Нейтральный синий
— Старый черный цвет нейтрального провода в Великобритании был заменен синим нейтральным проводом.
— Старый красный провод под напряжением в Великобритании был заменен коричневым проводом под напряжением.
— Провода заземления в Великобритании обозначаются зеленым и желтым проводами заземления
Как изменились цвета проводки в Великобритании?
Великобритания теперь придерживается цветовых кодов штекерных кабелей переменного тока стандарта BS 7671 IEC. Стандарты цвета стационарной проводки Великобритании теперь универсальны в Европе, как и цепи проводки socapex, аналогичным образом это будет отражаться на разъемах питания, имеющих цветовую маркировку. Электроснабжение существующих установок в домашних хозяйствах должно быть проверено на наличие старых проводов, так как это может представлять серьезную опасность. Бытовые вилки можно подключать тремя изолированными проводами.
Plug wiring colours
Wire | Colour |
---|---|
Live | Brown |
Neutral | Blue |
Earth | Yellow and Green |
Европа и Новая Великобритания Цвета трехфазных силовых кабелей
Силовые кабели в Европе и Великобритании идентифицируются по стандартизированной цветовой маркировке силовых кабелей.
