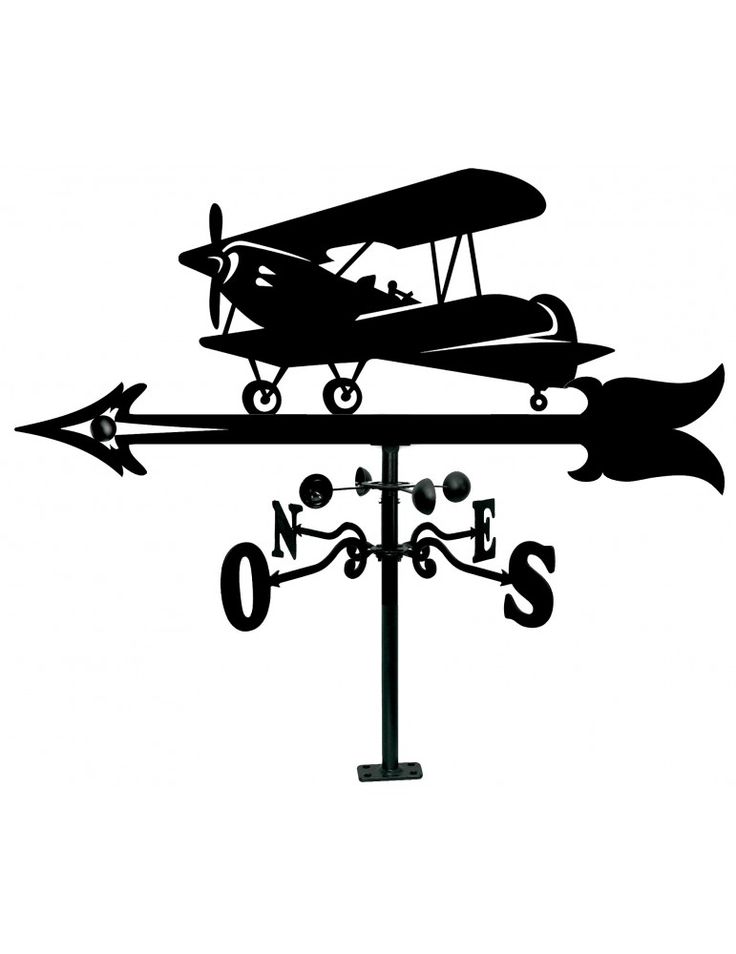

Флюгер самолет

Содержание

• Обустройство трубы
• Изготовление дефлектора
• Функции флюгера
• Основные элементы
• Разнообразие устройств
• Конструирование самолета
• Нюансы установки

Крыши ухоженных домиков западной Европы неизменно ассоциируются с оригинальным флюгером. Его основное предназначение – подсказать наблюдателю направление ветра, отдельные конструкции способны определять и скорость воздушных потоков. Но функции флюгеров гораздо шире общепринятых представлений. Описание разнообразных конструкций и особенностей изготовления помогут выбрать подходящую модель, которую будет возможно оформить своими руками. Фото и видео материалы добавят ясности в изучаемую тему.

Обустройство трубы

Приоритетное место монтажа флюгера – труба на крыше, которая является неотъемлемой деталью в системе отопления. Чтобы продлить период ее эксплуатации и создать условия для установки флюгера, над трубой требуется сделать дымник. Ключевые функции защитного колпака:

• ограничивает попадание атмосферных осадков;
• преграждает путь мелкому мусору;
• препятствует проникновению птиц;
• уменьшает риск возгорания от искр.

Помимо практических свойств, дымник играет декоративную роль, являясь базовой основой для установки флюгера. Формы, которые можно придать дымнику при оборудовании своими руками, весьма различны:

• имитация двух- или четырехскатной крыши;
• конусообразный грибок;
• арочная защита;
• плоская поверхность.

Зачастую возникают ситуации, когда порывы сильного ветра задувают в трубу, препятствуя выходу продуктов горения. В этом случае необходимо сделать особую конструкцию дымника в виде дефлектора, которая увеличивает тягу. Внешний вид дефлектора флюгера может приобретать различные очертания в зависимости от вариантов изготовления. Конструкция, выполненная в производственных условиях, представлена на фото ниже:

При желании смастерить своими руками практичный флюгер дымник, лучше обратиться к модели, изображенной на фото:

Изготовление дефлектора

Существуют несколько вариантов обустройства своими руками дымника в виде дефлектора флюгера.

Чтобы сделать правильно своими руками надежный дефлектор, необходимо придерживаться установленных пропорций:

• Высота флюгера дымника подбирается к внутреннему сечению дымохода в соотношении 1,7:1.
• Ширина конструкции больше диаметра дымовой трубы в 1,3 раза.

На фото приведены примеры различных конструкций дефлектора флюгера:

Для работы можно использовать:

• лист оцинкованного железа;
• нержавеющую сталь;
• медь.

Изготовление своими руками дефлектора флюгера включает несколько этапов:

• Разработка эскиза деталей дымника (диффузора, колпака и цилиндра). Сделать проект лучше на плотном картоне.
• Шаблоны дефлектора переносятся на металл, после чего вырезаются.
• Соединение отдельных элементов можно сделать различными способами: фиксацией заклепками, с помощью болтов или сварки.
• Для установки дефлектора флюгера потребуется кольцо с подшипниковым узлом. Это устройство обеспечивает вращение дымника.

Схема установки своими руками дефлектора и принцип его действия приведены на фото:

Грамотно и аккуратно выполненная конструкция дымника помимо практической функции по увеличению тяги служит отличным декоративным украшением трубы. Вариант изготовления своими руками простой модели представлен в видео:

Функции флюгера

Показывать направление ветра – именно это исторически сложившаяся функция флюгера закрепилась в сознании людей. Все конструкции можно условно разделить на четыре типа:

• Флюгер Вильда помимо направления, позволяет определить силу ветра.
• Метеорологический прибор с максимальной точностью устанавливает направление движения воздушных масс.
• Дефлектор флюгер, о котором мы подробно рассказали ранее, предотвращает задувание ветра в трубу, защищает ее от осадков и одновременно увеличивает тягу.
• Механизм с пропеллером позволяет определить интенсивность движения воздушных потоков.

В настоящее время это большей частью предмет декоративного оформления, поэтому многие умельцы изобретают оригинальные модели флюгеров, привлекающие восторженные взгляды прохожих.

Основные элементы

Независимо от выбранной модели, для правильной конструкции флюгера потребуется сделать основные детали:

• Корпус. Для его изготовления следует иметь под рукой лист металла отрезком около 15 см.
• Розу ветров собирают из металлических прутьев, соединенных под углом 90^о. На их концах фиксируют буквы с обозначением сторон света.
• Флюгарка в виде металлической стрелки указывает направление ветра.
• Собрать воедино все элементы необходимо на оси, для которой берут арматурный стержень.

Оригинальная конструкция флюгера, которую под силу сделать человеку, владеющему навыками работы с металлом, изображена на фото ниже:

Разнообразие устройств

Отсутствие профессиональных навыков обработки металла не является преградой для изготовления требуемой конструкции.

Фантазия и творческий подход позволяет сделать простое устройство для определения направления ветра из следующих подручных материалов:

• листов фанеры;
• деревянных брусков;
• пластиковых бутылок;
• компакт-дисков.

Важно! При использовании древесных элементов нельзя усиленно затягивать крепежи конструкции. Это приведет к нарушению работы устройства, сделанного своими руками.

Тематическая направленность фигурок, венчающих флюгер, весьма разнообразна. Это могут быть корабли, животные, птицы, забавные фигурки людей или сказочных персонажей. Посмотрите на фото наиболее распространенные варианты конструкций:

Как сделать несложную модель флюгера, отдаленно напоминающую самолет, наглядно демонстрирует следующее видео:

Конструирование самолета

Проявить творческие наклонности позволяет изготовление своими руками конструкции в форме самолета.

Вся работа состоит из двух ключевых блоков – сооружение непосредственно фигуры летательного аппарата и обустройство штока для его крепления. Ориентировочные размеры самолета при проектировании: длина – 50 см, размах крыльев – 30 см.

Важно! Конструкцию желательно сделать из легкого материала: фанеры, пенопласта и прочее. Это обеспечит беспрепятственное вращение самолета на оси штока.

Для обустройства штока потребуется подготовить:

• Металлическую трубу достаточной длины. В верхней части нарезается резьба, противоположный край помещается в подшипник. Оптимальный диаметр внутреннего кольца трубки не менее 10 мм.
• Металлический прут в роли оси флюгера. Его диаметр должен соответствовать подшипнику на корпусе.
• Роза ветров фиксируется на конец трубы, обладающей резьбой.
• Ось вставляется в сквозное отверстие таким образом, чтобы детали будущего флюгера в форме самолета плотно размещались в кольце подшипника.
• Важный этап – проверить степень чувствительности конструкции. Для контроля легкости скольжения оси флюгера требуется задать движение.
• Вычислив требуемый размер оси флюгера, лишнюю часть обрезают.
• Самолет фиксируют на шток с небольшим наклоном. Потоки ветра, попадающие на крыло, приводят в движение конструкцию.

Оценить более сложную конструкцию флюгера самолета можно в предложенном видео:

Нюансы установки

До закрепления конструкции с самолетом на крыше дома, предварительно необходимо сделать набивку корпуса солидолом. Дальше приступают к регулировке розы ветров, при помощи компаса указатели выставляют в соответствии со сторонами света. После подготовительных процедур переходят к монтажу прибора. Установку конструкции флюгера в виде самолета можно сделать несколькими способами:

• применяя металлические распорки, которые фиксируются на дымоходной трубе;
• приварив к корпусу устройства для определения ветра круглый фланец;
• при помощи плоских металлопрофилей или хомутов.

Грамотный монтаж конструкции обеспечивает движение флюгера в форме самолета даже при незначительном дуновении ветра.

Совет! Для использования металлического устройства в качестве громоотвода один край проволоки из металла фиксируют на флюгере, а противоположный заземляют на 1,5-2,0 м.

И еще несколько советов специалистов:

• Для правильной работы прибора его монтаж на крышу осуществляют с применением уровня. Шток должен стоять строго вертикально.
• При фиксации к дымоходной трубе удобно применять металлические скобы или хомуты.
• Точная работа флюгера возможна при своевременном смазывании подшипника.

Безошибочное проектирование и правильно подобранный материал – первый шаг к созданию технически точной конструкции, будь то прибор для определения направления ветра или дефлектор флюгер. Немаловажным является этап его монтажа на крышу. Тщательно продуманная последовательность работ обеспечит красивое декоративное оформление трубы наряду с практическим предназначением конструкции.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Как сделать флюгер своими руками

Содержание статьи:

1. Материалы
2. Основные элементы флюгера
3. Изготовление
4. Крепление флюгера на крыше

Чтобы знать направление ветра, его скорость и силу, в такой науке как метеорология применяют специальный прибор, изображенный на фото, который называют флюгером. Он имеет вид флажка, для изготовления которого используют различные материалы, в том числе металла. На противоположном конце у него имеется противовес. Можно делать флюгеры своими руками.

Относительно недавно эти приборы на зданиях устанавливали многие владельцы домов, особенно в приморских городах, но сегодня они менее востребованы. Правда, в прибалтийских, скандинавских странах и ряде других европейских государств их можно увидеть на многих крышах жилых строений и сооружений разного назначения. Там среди населения популярно изготовление флюгеров своими руками.

В таких городах как Таллин, Рига, Амстердам флюгер стал визитной карточкой. Выдающиеся местные мастера превратили изготовление флюгера своими руками в настоящее искусство. Неповторимые по внешнему виду и изяществу исполнения эти изделия уже не одно столетие украшают собой Кремль в российской столице, здание городской ратуши в Риге, а в Санкт-Петербурге шпиль Петропавловского собора.

Для украшения крыши строения и придания ему индивидуального стиля можно заказать данное изделие или сделать флюгер своими руками, используя чертежи. Некоторым умельцам достаточно рисунка и эскиза.

Небольшие изделия с движущимися деталями хорошо видны на беседках, гаражах, теплицах, а кроме этого, например, сделанный своими руками флюгер с пропеллером хорошо отпугивает птиц с садовых участков.

Материалы

Чаще всего встречается стальная или медная вертушка флюгера, которую покрывают краской для наружных работ. Реже встречаются кованые изделия. Флюгеры, сделанные из подручных материалов, встречаются нечасто.

Это может быть флюгер из бутылки, компакт-дисков, жести, влагостойкой фанеры и прочего. Народная фантазия не знает предела и это позволяет сделать свой дом оригинальным. Если используется дерево, то подвижные элементы не следует соединять жестко. А вот флюгер из бумаги своими руками использовать можно только в качестве игрушки.

Основные элементы флюгера

Перед тем как изготовить флюгер своими руками, необходимо ознакомиться с его конструкцией и приготовить материалы и инструменты.

Флюгер состоит из таких основных частей:

• Корпус, представляющий собой отрезок трехдюймовой трубки, имеющий длину 13 сантиметров.
• Ось – в качестве нее используют гладкий арматурный стержень с диаметром 10 миллиметров длиной 45 сантиметров.
• Крышка корпуса, в данном случае можно приобрести глухую заглушку на трубу, просверлив в ее центре 10-миллиметровое отверстие.

• Роза ветров, она состоит из 4-х стальных прутиков, имеющих длину 20 сантиметров и диаметр 6 миллиметров. Их приваривают под прямым углом по бокам крышки крест-накрест. К концам прутков крепят буквы, чаще всего латинские, обозначающие стороны света. Высота букв должна позволять достаточно хорошо их видеть, стоя на земле – это примерно 70 миллиметров.
• Флюгарка на дымоход, ее выполняют из нержавейки или тонкого медного листа.

Изготовление

Изготовить флюгер своими руками из металлических элементов можно в следующей последовательности:

• В верхней части на трубке для корпуса нарезают резьбу, а в нижнюю часть забивают нужного размера подшипник, имеющий внутреннее кольцо 9-миллиметрового диаметра.
• Пруток для оси протачивают, пока не получится диаметр размером 9 миллиметров. Желательно такую операцию выполнять на токарном станке. Можно воспользоваться наждаком, но тогда расточку следует делать тщательным образом, контролируя размер прутка с использованием штангенциркуля, периодически примеряя его к отверстию подшипника.

• Крышку корпуса, на которую приварена «роза ветров», плотно навинчивают на трубку корпуса.
• Пруток оси вставляют в отверстие в крышке вплоть до упора в подшипник, необходимо, чтобы он плотно был закреплен в его кольце. Нужно убедиться в легкости вращения оси, поскольку от этого зависит чуткость реагирования метеорологического прибора на даже слабое дуновение ветра.
• С целью защиты корпуса от возможного проникновения влаги, прямо над крышкой приваривают маленький колпачок, который предварительно вырезают из тонкой стали.
• Ось подгоняют под нужный размер, отрезав лишнюю длину. К ней с помощью пайки или сварки крепят флюгарку, благодаря которой определяется внешний вид изделия. Она бывает различной оригинальной формы: флюгер-самолет своими руками, птицы, животные, персонажи сказок. Флюгарку делают самостоятельно или заказывают в мастерской.

Крепление флюгера на крыше

До установки флюгера на крыше его корпус набивают солидолом или литолом, а затем при помощи обычного компаса регулируют розу ветров, чтобы она совпадала с расположением сторон света, что обеспечит правильную работу флюгера для крыши.

Существует несколько способов крепления прибора:

• к концу корпуса приваривают фланец, имеющий круглую форму;
• используют плоские пластины или хомуты;
• монтируют на колпак дымохода, применяя специальные в виде распорок металлические полосы. Читайте также: «Как устанавливать флюгер на крышу — виды, особенности».

Чтобы определять силу ветра, на флюгер устанавливают свободно раскачивающуюся вертикальную пластинку. Размер ее отклонения укажет силу ветра. Если флюгер хорошо изготовлен и закреплен, даже при небольшом дуновении он будет непрерывно вращаться.

Флюгер самолета C-130 Hercules | Прохладный стальной флюгер

Обычная розничная цена 85,00 $

ПОВОРОТЫ Цена 65,95 $

Артикул:

ВС520

Наличие:

В наличии

Доставка:

Рассчитано на кассе

• Описание

Флюгеры для самолетов: этот стальной флюгер для самолетов C-130 Hercules изготовлен в США из сверхпрочной стали 14 калибра. К сожалению, нам не удалось запечатлеть на фотографии красивую, теплую, коричневую металлическую отделку. Флюгер самолета C-130 вырезается лазером, устраняя любые неприглядные следы сварки, что делает флюгер более привлекательным. В отличие от некоторых других брендов, которые просто показывают силуэт, флюгер C-130 имеет лазерные разрезы в стратегических местах, добавляя объем, стиль и детали флюгеру. Вы только посмотрите на конструкцию пропеллера. Кажется, что реквизит двигается, а могучий Геракл движется по воздуху.

Каждый стальной флюгер проходит трехэтапный производственный процесс, чтобы выдержать испытание временем.

1. Сначала на основной металл наносится хромат цинка для лучшей адгезии, долговечности и защиты от ржавчины.

2. Затем на поверхность наносится порошковое покрытие с привлекательным эффектом старинных медных прожилок.

3. Наконец, наносится прозрачное порошковое покрытие для защиты от ультрафиолетовых лучей. Это предотвращает выцветание и создает прочный и устойчивый к царапинам продукт.

Флюгер поставляется с фигуркой самолета, герметичными ветровыми крышками на шарикоподшипниках, которые позволяют ветровым чашам вращаться при малейшем ветре, направлениями (высотой около 2 ¾») и креплением на ваш выбор. Этот флюгер имеет срок годности 1 год. гарантия производителя на отделку и пожизненная гарантия на все работы.

Выберите вариант крепления из выпадающего меню.

• Столб: примерно 60-дюймовый столб, который скользит в землю.

• Крыша: для остроконечных крыш со стержнем около 12 дюймов.

• Дека: устанавливается горизонтально с основанием 4 x 4 дюйма и стержнем примерно 12 дюймов.

• Стойка: устанавливается вертикально.

Производитель:

Лопасть EZ

product_type:

лопасть

один корабль:

1

бесплатная доставка:

0

ярлыки adwords:

лопатки

оптовая цена:

40

Платформа-ставки:

1=13,99 2=54 3=65

идентификатор-существует:

ИСТИНА

гугл-базовый тип продукта:

флюгеры, флюгеры для самолетов, военные подарки

США:

1

гугл-доставка:

США:::13,99

исключить элемент:

№

пол:

унисекс

текст над кнопкой «добавить в корзину»:

Размер фигурки: 20 дюймов в длину x 10 дюймов в высоту

возрастная группа:

взрослый

размеры:

31x14x2/столб 21x14x2/другие крепления

подзаголовок:

Флюгер C-130 Hercules с вариантами крепления для террасы, крыши и бассейна

google-product-category:

Дом и сад > Декор > Флюгеры и декор для крыши

глобальное исключение свободного корабля:

0

марка:

Лопасть EZ

гугл-имя:

Стальной флюгер C-130 Hercules

Google-налог:

:: 0:

Yahoo-идентификатор:

c-130-hercules-самолет-флюгер

• сопутствующие товары
• Клиенты также просмотрели

В продаже!

добавить в корзину Товар добавлен

Модель TWA DC-3

Обычная розничная цена $240. 00

ПОВОРОТЫ Цена $199,99

В продаже!

добавить в корзину Товар добавлен

Модель TWA 707

Обычная розничная цена 271,00 $

ПОВОРОТЫ Цена 239,99 $

В продаже!

добавить в корзину Товар добавлен

Книга лучших команд

Обычная розничная цена 39,00 $

ПОВОРОТЫ Цена $25.00

Самодельный флюгер и анемометр – Изобретатели завтрашнего дня

Вы и ваш ребенок можете собрать флюгер и анемометр (инструменты для определения направления и скорости ветра) своими руками из материалов, которые уже есть у вас дома или в мусорной корзине. . Это веселые и простые проекты для дошкольных и младших классов, а также для семей, обучающихся на дому, и являются отличным дополнением к плану урока по изучению погоды.

Краткие практические руководства по обоим этим проектам можно найти в моем посте о инструментах для метеостанций своими руками. Или вот набор полностью иллюстрированных пошаговых инструкций, которые вы можете распечатать. В этих инструкциях содержится вся информация, необходимая большинству людей для создания этих инструментов!!

В этом посте есть все мои заметки о процессе проектирования и вариантах материалов на случай, если вы один из тех родителей или учителей, которым действительно нужны все эти придирчивые детали. Если вы один из таких, читайте дальше… если вам просто нужна версия/конечный продукт для заметок о скалах, нажмите на одну из ссылок выше.

Конструкция: Флюгер представляет собой горизонтальную перекладину, которая может свободно вращаться на ветру. Он поворачивается, чтобы указать направление ветра 90 199 из 90 200 . Анемометр представляет собой перекладины с установленными на них чашками, которые ловят ветер и вращают анемометр. Мы можем сказать, насколько быстро дует ветер, по тому, как быстро он вращается.

Я изучил множество возможных дизайнов обоих инструментов в Интернете и объединил их, чтобы создать версию, показанную здесь.

Строительство базы

Оба этих инструмента нуждаются в надежном основании для установки. Он должен держать соломинку (или карандаш) вертикально, прямо вверх и вниз, позволяя соломинке вращаться. Он должен не опрокидываться на ветру. И было бы полезно, если бы вы могли пометить основание с основными направлениями севера, юга, востока и запада. Некоторые идеи:

• Просто воткните соломинку/карандаш в землю. Грязь держит его в вертикальном положении. Просто и практично, если у вас есть хороший кусок грязи, чтобы засунуть его.
• Gift of Curiosity предлагает вам пометить бумажную тарелку указаниями, а затем воткнуть соломинку / карандаш через тарелку в землю.
• PBS рекомендует воткнуть соломинку/карандаш в комок пластилина и закрепить его на куске картона для устойчивости. Подпишите картон с указаниями.
• 123 Домашняя школа использует пластиковый контейнер, такой как ведерко для творога, с отверстием в крышке, пластилином для его утяжеления и этикетками с надписями на крышке.
• Стив Спэнглер кладет соломинку/карандаш в чашку, наполненную каменной солью или землей.
• WikiHow предлагает вам наполнить чашку или контейнер камешками, а затем, если у вас нет крышки для контейнера, приклейте бумажную тарелку на верхнюю часть стакана, чтобы получилась «крышка». Затем вы переворачиваете все это вверх дном, так что у вас есть перевернутая пластина для устойчивости, камни для веса, и вы пробиваете отверстие в дне чашки, чтобы проткнуть соломинку/карандаш.

Мне нужно было что-то, что я мог бы легко получить 30 в кратчайшие сроки (если бы у меня было время, я мог бы собрать контейнеры с крышками, но у меня не было этого времени), и они должны были быть дешевыми (чтобы не было дорогих материалов для заполнения с), и я не мог гарантировать, что мои студенты смогут посадить их в грязь.

Мы выбрали пластиковые стаканчики с крышками, в которых уже были пробиты отверстия для соломинок. Мы наполнили их водой, чтобы утяжелить. Дешевый, легко разливается для хранения или транспортировки и легко наполняется. Я использовал чашки и крышки на 12 унций марки Solo из магазина Pack and Carry, но они были не очень хороши, так как крышки было трудно надевать.

Итак, когда у вас есть материалы: чтобы сделать основу, просто возьмите крышку и пометьте ее буквами N, E, S и W. Наполовину наполните чашку водой и наденьте крышку.

Вертикальный элемент

Во всех интернет-указаниях, которые я нашел, в качестве вертикального элемента используется карандаш, на который вы крепите топпер, втыкая булавку в ластик на карандаше. Карандаш не был для меня отличным вариантом, потому что 30 карандашей немного дороговаты для моего бюджета класса, а также не выдержали бы замачивания в воде, которую я планировал положить в основу. Поэтому вместо этого мы использовали соломинки с лентой сверху, чтобы втыкать в нее булавки.

Просто вставьте соломинку в основание (т.е. отверстие для соломинки в крышке чашки), затем заклейте верх соломинки кусочком липкой ленты. Затем накройте его еще одним куском скотча, просто чтобы сделать его немного прочнее.

Важно, чтобы эта вертикальная деталь стояла прямо . Некоторые соломинки любят толкать свои соломинки под углом. Если это так, вы можете приклеить на дно чашки водостойкую ленту или глину и закрепить в ней соломинку, чтобы она оставалась вертикальной.

Флюгер

Возьмите соломинку. На каждом конце сделайте надрезы глубиной примерно полсантиметра.

Вырежьте флажок и стрелку из картона или тонкого картона, например, из коробки из-под хлопьев. Они могут быть практически любого размера и формы, главное, чтобы ваш флаг был больше, чем ваша стрела, чтобы она ловила больше ветра. [Если вам нужны конкретные инструкции, вот вам: флаг может быть трапециевидной формы, около двух дюймов в длину и двух дюймов в ширину по самому широкому краю. Стрелка меньше, треугольник с основанием 1-1,5 дюйма и высотой около 1-1,5 дюйма. (Вот шаблон, который вы можете распечатать.)]  Украсьте флаг и стрелку, если хотите.

Вставьте стрелу в прорези на одном конце соломинки и флажок в прорези на другом конце.

Сбалансируйте соломинку на пальце, чтобы определить центр тяжести… он будет в паре дюймов от конца флажка.

Проткните булавку через этот центр тяжести так, чтобы она была параллельна (в одной плоскости) флажку и стрелке.

Затем воткните эту булавку в ленту на соломинке на базе. Убедитесь, что он свободно вращается.

Чтобы использовать флюгер, поставьте его на улицу, на ветер. Поверните чашку так, чтобы буква N на чашке указывала на север.

Когда ветер двигает флюгер, он сообщает вам, ОТКУДА дует ветер.

Если вы находитесь в северном полушарии: если ветер дует с севера, погода станет холоднее. Если с юга, будет теплее. С востока означает, что идет дождь или снег. С запада означает, что погода может проясняться.

Верхушка для анемометра

Моим основным источником была «Скромная забава для мальчиков», потому что я всегда могу быть уверен, что ее проекты будут успешными и понравятся детям. Но я просмотрел множество других дизайнов для идей.

В вашем проекте есть четыре точки принятия решений:

1. Сколько рук вы хотите? 3 руки или 6 рук могут работать так же хорошо или даже лучше, чем 4 руки, но тогда вам нужно будет использовать инструмент, чтобы убедиться, что ваши углы равны между каждым из них. (Мне легко определить, перпендикулярны ли две соломинки, образуя углы в 90 градусов. Мне труднее увидеть, если у меня есть углы в 60 или 120 градусов.)
2. Какой длины должны быть руки? Вы можете просто использовать две соломинки, скрещенные посередине. Или вы можете сделать более длинные руки, используя этот метод: возьмите одну соломинку. Сожмите один конец и вставьте его внутрь соломинки № 2, перекрывая их примерно на 1/2–1 дюйм, чтобы получилась очень длинная соломинка. Сожмите № 3 и вставьте в № 4, чтобы сделать вторую длинную соломинку.
3. Что вы будете использовать в качестве «чашек»? Я нашел несколько сообщений в Интернете, в которых использовались пластиковые пасхальные яйца. Большинство используют чашки Дикси. Я проверил один с обертками для кексов, и это сработало нормально. Их можно было приклеить скотчем или степлером на соломинку, но я все же проделал в них отверстия и прошил соломинку. Это сработало для большинства. Если ваши чашки слетают при вращении, вы можете закрепить их скотчем или добавить небольшую петлю на конец каждой соломинки, чтобы чашка не могла соскользнуть.
4. У вас будет центральная чашка? В моих проектах у меня есть только четыре чашки, закрепленные на дужках, и соломинки, пересекающиеся в центре. Почти каждый дизайн в Интернете имеет центральную чашку, как на этом изображении из Регионального климатического центра Юго-Восточной Азии. Мой работал нормально без этой центральной чашки. Я предполагаю, что это сделано для того, чтобы сделать анемометр более стабильным? Это может быть преимуществом, но если вы используете анемометр на улице, в эту чашку могут попасть вода и мусор. Если вы хотите использовать этот дизайн, есть четкие инструкции на WikiHow, Instructables и Education.com.

Вот два альтернативных метода, оба из которых нам подошли. (Вы можете увидеть оба стиля в действии на видео в верхней части этого поста. Анемометр в правом нижнем углу видео использует метод 1. Остальные — метод 2.) Преимущество метода 2 заключается в том, что он использует меньше материалов. (дешевле, лучше для окружающей среды), и на один шаг меньше, так как вы не связываете соломинки вместе. Метод 1 создает более длинные руки, что означает, что вам потребуется больше времени для выполнения полного оборота, поэтому вам будет легче считать ваши обороты.

Метод 1 –

• Возьмите 4 соломинки. Зажмите конец одной и вставьте ее в конец другой, чтобы получилась очень длинная соломинка. Затем повторите то же самое с двумя другими соломинками, чтобы у вас получилось две очень длинные соломинки.
• Сделайте знак плюс + с помощью двух длинных соломинок. Проткните булавкой или гвоздем центр соломинок, пройдя через обе соломинки.
• Соедините их скотчем, убедившись, что соломинки расположены перпендикулярно и образуют углы в 90 градусов.
• Выберите 4 обертки для кексов. 1 в вашем «особом» цвете и три других.
• Проделайте отверстие сбоку каждой обертки (стакана) для кексов примерно на полпути от верха, а затем еще одно отверстие на противоположной стороне каждого стаканчика.
• Установите чашку на каждый конец обеих соломинок. Убедитесь, что все чашки смотрят одинаково по кругу.
• Проткните гвоздь или булавку в центре анемометра через ленту на верхней части соломинки в базовой чашке. Убедитесь, что он легко поворачивается.

Метод 2

• Сделайте знак плюс + с помощью двух соломинок. Проткните булавкой или гвоздем центр соломинок, пройдя через обе соломинки.
• Соедините их скотчем, убедившись, что соломинки расположены перпендикулярно и образуют углы в 90 градусов.
• Украсьте одну чашку дикси каким-либо образом — добавьте наклейку, напишите свое имя, что угодно… просто чтобы вы могли отличить эту «особенность» от других.
• Проделайте отверстие в боковой части чашки дикси примерно на треть от верха, а затем еще одно отверстие на противоположной стороне каждой чашки. Сделайте то же самое еще с тремя чашками.
• Установите чашку на каждый конец обеих соломинок. Убедитесь, что все чашки смотрят одинаково по кругу.
• Проткните гвоздь или булавку в центре анемометра через ленту на верхней части соломинки в базовой чашке. Убедитесь, что он легко поворачивается.

Использование анемометра

Поместите анемометр на ветер. (Или проверьте это с вентилятором, как мы делаем в видео вверху, и в этом.)

Чашки будут вращаться. Каждый раз, когда «особая» чашка снова поворачивается, это считается одним оборотом.

С маленькими детьми это все, что их волнует. Если вы составляете карту погоды, они могут просто описать ее как: неподвижность, медленное вращение или быстрое вращение.

С детьми постарше (от 5 до 6 лет) скорость ветра можно измерить в «оборотах в минуту». Вы устанавливаете таймер на одну минуту и ​​подсчитываете, сколько раз специальная чашка проходит за эту минуту.

Если вы, взрослый, действительно хотите иметь возможность конвертировать эти обороты, чтобы узнать, сколько миль в час движется ветер, вам придется сделать некоторые преобразования.

Kids Korner говорит: «Если чашка делает 10 полных оборотов за одну минуту, скорость ветра составляет 10 миль в час». Instructables говорит: «Десять оборотов за одну минуту равны 1 миле в час скорости ветра». Ясно, что обе эти вещи (10 об/мин = 10 миль в час и 10 об/мин = 1 миля в час) не могут быть правдой. SERCC предоставляет вам таблицу преобразования для выполнения этого расчета. Если он делает 2-4 оборота за 10 секунд, это 1 миля в час. Это преобразовало бы в 12 – 24 оборотов в минуту = 1 миль в час.

Вместо того, чтобы просто следовать одному из этих случайных указаний, вы можете сделать расчет. Weather Wiz Kids и Tornado Chaser говорят: «Чтобы рассчитать скорость вращения анемометра, определите число оборотов в минуту (об/мин). Затем вычислите длину окружности (в футах) круга, образованного вращающимися бумажными стаканчиками. Умножьте значение RPM на длину окружности, и вы получите приблизительное значение скорости, с которой вращается ваш анемометр (в футах в минуту)». (Который вы могли бы затем преобразовать в мили в час.)

Или вы можете откалибровать свой анемометр, отправившись в поездку. Я бы рекомендовал вам делать это со взрослым партнером. Я не могу порекомендовать ехать с вашим ребенком, вывешивающим анемометр из окна машины… На сайтах Education.com и WikiHow есть подробные инструкции. Но, в основном:

• В безветренный день взрослый едет по пустой улице со скоростью 10 миль в час.
