При планировании уличного освещения приходится заранее продумывать всю схему. Ставить в разных местах элементы для включения света неудобно, поэтому приобретают специальный фотоэлемент, который реагирует на наступление темноты. Устройство не занимает много места и само определяет, когда пора включать свет.

Что такое реле освещения?

Фотореле — это прибор с датчиком, который реагирует на освещение. Если свет падает до обозначенного уровня (обычно настраивается индивидуально), то прибор срабатывает и включается освещение. При изменении показателей свет автоматически отключается. Для определения этого уровня используются фотодиоды, фототранзисторы или другие чувствительные элементы.

Устройство, которое используется в фотореле, мастера считают универсальным. Его также применяют для своевременного полива газона. Естественно, здесь среагировать на определенные показатели не удастся, поэтому тут просто устанавливают время, когда требуется полив растений.

Эксплуатационные характеристики

Технические характеристики у приборов тоже бывают разные. Чтобы не разочароваться в качестве работы устройства, стоит подумать про следующие критерии:

• Режим. В зависимости от региона и погоды выбирают датчик освещенности, который способен выдерживать соответствующую температуру и резкие перепады.
• Защита. Уровень защищенности корпуса отображается на коробке устройства. Для улицы используется класс IP44 и выше. Он подразумевает защиту от воды, грязи и пыли. Для установки внутри помещения используются более дешевые аналоги.
• Напряжение. Приборы выпускают на 12 или 220 вольт. Первые обычно используют для работы от аккумуляторов.
• Мощность. Любой датчик освещенности имеет свой уровень напряжения. Необходимо следить, чтобы нагрузка от всех подключенных приборов не превышала установленный уровень, а лучше — была на 20% меньше его.

Виды фотоэлементов

Существует несколько типов реле освещения: с выносным и встроенным датчиком. Первый тип отличается маленьким размером, его легко защитить от негативных внешних факторов, поскольку устройство располагают в щитке. К блоку управления присоединяется датчик, а уличный прибор выносится за пределы щитка. Расстояние между ними ограничивают, поскольку оно не должно превышать 150 м. Такие устройства быстрее и лучше работают, но не всегда удобны для установки.

Встроенные датчики располагают рядом со светильником. Для этого выбирают такое место, чтобы лампа не светила на датчик, иначе получится некорректная схема установки фотореле. Они выпускаются в прозрачном корпусе, чтобы реле освещения корректно реагировало на перемены.

Если не хочется полагаться на чувствительность прибора, то используют устройства с датчиком. Их предварительно настраивают, чтобы в соответствующее время фотореле включало или выключало свет. В некоторых моделях настройки устанавливают в зависимости от дня недели.

Для более стабильной автоматической работы приобретают модели с регулятором освещенности. Так человек сам указывает пороги срабатывания. Устройства подходят людям, которые нуждаются в освещении не только вечером, но и днем, при пасмурной или облачной погоде.

Для экономии электричества покупают фотоэлементы с датчиком присутствия. Они срабатывают, только когда в обозначенной зоне есть движущийся объект. Некоторым не подходит такой фотодатчик для уличного освещения, поскольку они также реагируют на животных.

Схема подключения датчика света

Рекомендации к установке обычно есть в инструкции к устройству. В самых простых моделях идет ноль с фазой на входе, а на выходе с фазы нагрузка идет на фонарь, с ноля — на шину или автомат.

Провода соединяют в монтажной коробке, герметичную часть прибора потом оставляют на улице. Ниже представлена схема подключения фотореле через коробку.



Когда датчик используется для контроля работы фонаря или другого мощного устройства, то к фотореле добавляют контактор (пускатель). Он позволяет переносить пусковые токи и корректно работать.



Модели с датчиком движения тоже устанавливаются просто. Для него предварительно настраивается светочувствительность, только после этого провода подсоединяют по определенной схеме.

Особенности подключения датчика меняются в зависимости от того, какого производителя выбрал человек. Крупные фирмы стараются придерживаться общей схемы, чтобы покупатель смог быстрее во всем разобраться. Поэтому на каждом устройстве есть три провода: красный — его направляют на лампы; синий или зеленый — идет на нейтраль; черный — переходит на фазу.

Настройка устройства

Во всех моделях есть возможности для регулирования режима работы. Чтобы вручную ввести требуемые параметры, регулятор поворачивают и направляют в нужную сторону. Обычно на фотореле есть следующие критерии настроек:

• Срабатывание. Настраивая порог реагирования, человек увеличивает или уменьшает чувствительность купленного прибора. Этот показатель редко занижают, но иногда это оправдано. Например, зимой, когда свет отражается от снега, или в участках, где и так хватает освещенности.
• Степень освещенности. Так определяют уровень работы приборов, на которое перенаправляется реле. При достижении нижней границы устройство срабатывает и подается питание. Производители предлагают диапазон от 20 до 80 лк. Нижнее значение — самое слабое освещение, в этом случае человек с трудом различает предметы и лица.
• Задержка. Параметр регулируют для того, чтобы предотвратить ложные срабатывания. Задержка в несколько секунд предотвратит выключение, если на участок попал свет от фар проезжающей машины. То же самое происходит при срабатывании регулятора от временного затемнения.

Экспериментирование с этими настройками позволит сэкономить на электроэнергии, а также предотвратить частые ложные срабатывания.

Размещение фотореле

Если неправильно определить место установки фотоэлемента, то даже корректные настройки и подключение прибора окажутся бесполезной тратой времени, поэтому стоит учитывать следующее:

• читайте инструкцию перед монтажом, производители всегда оставляют в ней рекомендации или схемы подключения;
• расположите фотодатчик так, чтобы на него не попадал искусственный свет, тень также исказит показатели и заставит устройство некорректно работать;
• фиксировать гаджет в перевернутом виде тоже нельзя, это скажется на чувствительности, а также сроке эксплуатации;
• устанавливать фотореле возле горючих поверхностей или химически активных веществ тоже нельзя;
• при выборе места и способа монтажа учитывайте, насколько чувствителен прибор к грязи, пыли, влаги.

Выносные устройства располагают в таком месте, чтобы дневной свет оказался в прямой досягаемости. При этом следят за тем, чтобы включенный свет располагался как можно дальше от светильников. Фотореле обычно ставят в 2–3 метрах от приборов.

Если прибор требуется для высокого фонаря, то его фиксируют позади плафона. Так исключается риск случайного затемнения или попадания искусственного света.

Установленное по описанным правила реле не только сэкономит время, но и уменьшит расход электричества. Ориентируясь на заранее определенные параметры, человек сможет купить устройство, которое полностью удовлетворит его потребности.

Adblock
detector

Фотоэлементы и сумеречные выключатели

Главная  »  Каталог товаров  »  Интеллектуальные системы управления освещением  »  Фотоэлементы и сумеречные выключатели

Фотоэлементы и сумеречные выключатели — это автоматическое управление освещением и экономия электроэнергии.

Сумеречные выключатели и фотоэлементы (их еще называют «фотосенсорами», «фотодатчиками», «фотореле» и «датчиками освещенности») используются, как правило, для автоматического управления уличным освещением. Они включают светильники с наступлением сумерек и выключают, когда становится светло. Фотоэлементы широко используются для автоматического включения световых коробов, освещения уличных вывесок, рекламных баннеров и декоративной подсветки зданий. Они позволяют экономить электроэнергию: ведь с ними свет горит только тогда, когда это действительно необходимо. Сумеречные выключатели Hager (фотореле на DIN-рейку с выносным фотодатчиком) позволяют также управлять и освещением в офисе или магазине, если вдруг на улице потемнело из-за непогоды.

Во многих моделях есть возможность регулировки уровня освещенности, при котором будет включаться и отключаться свет. Во всех фотоэлементах и сумеречных выключателях есть время задержки включения/отключения: чтобы фотореле не реагировало, например, на свет фар проезжающих машин, или на упавший сверху фотоэлемента лист от дерева.

Фотоэлементы и сумеречные выключатели в зависимости от модели могут коммутировать разную мощность. Но даже, если нужно подключить нагрузку мощностью больше, чем позволяет фотоэлемент, то нужно использовать его в паре с модульным контактором Hager, Энергия или другими моделями пускателей (контакторов).

Если не требуется, чтобы, например, вывеска магазина подсвечивалась всю ночь, то можно последовательно в цепь включить фотоэлемент и любой таймер (реле времени). В этом случае, таймер будет замыкать контакты, допустим, с 17:00 до 23:00, а фотоэлемент или сумеречный выключатель — с момента потемнения на улице и до рассвета. Следовательно, цепь будет полностью замкнута (то есть будет гореть подсветка) с момента потемнения и до 23:00. В остальное время контакт будет разомкнут как минимум у одного из устройств.

Функционально, фотоэлементы и сумеречные выключатели напоминают энергосберегающие оптико-акустические блоки Ноотехника Экосвет, только они используются вне помещений и не имеют акустического сенсора, то есть не реагируют на звук.

• Фотоэлементы и фотосенсоры
• Сумеречные выключатели на din-рейку
• Энергосберегающая лампа с фотосенсором

---

Фотоэлементы и фотосенсоры Uniel и Энергия

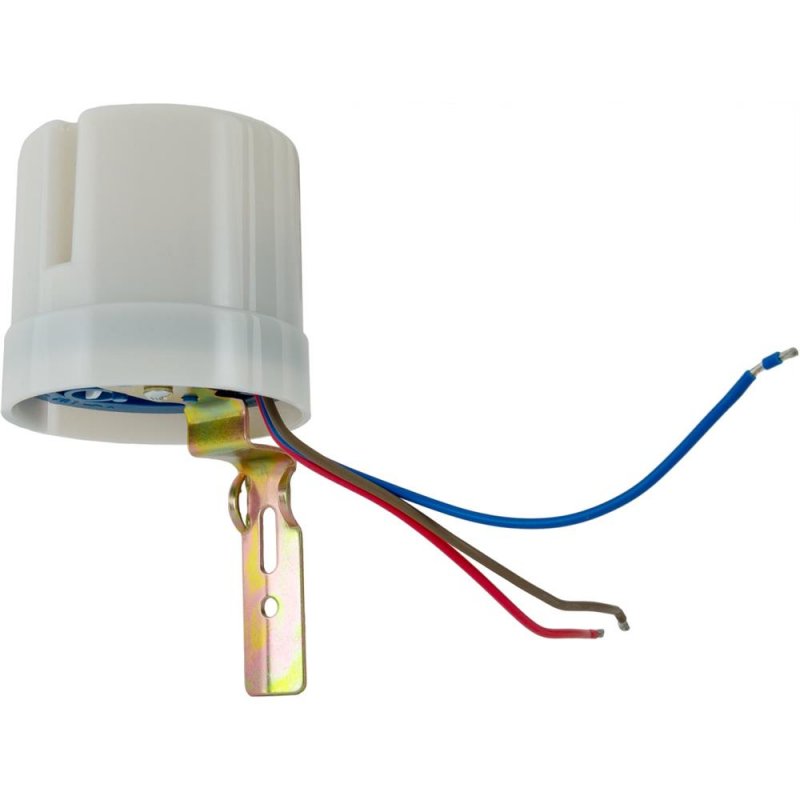

Фотоэлемент Энергия AS6 220V 3A и 6А
	Фотоэлемент (фотореле) Энергия AS6 может непосредственно управлять светильниками или другими электроприборами мощностью до 650Вт (3А) или 1300Вт (6А). В фотоэлементах Энергия AS6 отсутствует регулировка уровня освещенности и задержки по времени для исключения ложных включений/выключений нагрузки. Максимальная коммутируемая нагрузка — 3А (650 Вт) или 6А (1300 Вт). Уровень освещенности для включения — 31,5 люкс. Уровень освещенности для выключения — 125 люкс. Время задержки срабатывания — 50…120 секунд. Номинальное напряжение — 220В, 50 Гц. Температура эксплуатации — от -50 до +60ºС. Габаритные размеры (без крепления) — 44х42х35 мм. Габаритные размеры (с креплением) — 90х54х35 мм. Степень защиты — IP44. Производитель — Россия-Китай. Аналоги других производителей (близкие по характеристикам, способу монтажа и т.д.): Camelion LXP-01, Feron SEN25, Комтех (Comtech) ДО-ФР 301, EKF (ЭКФ) PS-1, TDM ФРЛ-01.
Фотоэлемент Uniel USN-011-2200W-02/100LUX-WH
	Фотоэлемент (фотосенсор) Uniel USN-011-2200W-02/100LUX-WH может непосредственно коммутировать светильники или другие электроприборы мощностью до 10А (2200Вт). Регулировка времени задержки включения/отключения отсутствует. Регулировка уровня естественного освещения для срабатывания фотоэлемента регулируется в пределах от 0,2 люкса (свет при полной луне) до 100 люкс (в светлой комнате вблизи окна). Максимальная коммутируемая нагрузка — 10А (2200 Вт). Уровень светочувствительности — 0,2-100 люкс. Номинальное напряжение — 220В, 50 Гц. Температура эксплуатации — от -20 до +40ºС. Габаритные размеры (без крепления) — 78хØ63 мм. Габаритные размеры (с креплением) — 150х63х78 мм. Степень защиты — IP44. Влажность — не более 93%. Производитель — Россия-Китай. Аналоги других производителей (близкие по характеристикам, способу монтажа и т.д.): Camelion LXP-02, Feron SEN26, Комтех (Comtech) ДО-ФР 201, IEK (ИЭК) ФР 601, EKF (ЭКФ) PS-2,TDM ФРЛ-02.
Фотоэлемент Энергия ASO-22015 220V 15A
	Фотоэлемент (фотореле) Энергия ASO-22015 может непосредственно управлять лампами или другими электроприборами мощностью до 15А (3300Вт). Отсутствует регулировка времени задержки срабатывания и светочувствительности. Максимальная коммутируемая нагрузка — 15А (3300 Вт). Уровень освещенности для включения — 30 люкс. Уровень освещенности для выключения — 150 люкс. Время задержки срабатывания — 50…120 секунд. Номинальное напряжение — 220В, 50 Гц. Температура эксплуатации — от -50 до +60ºС. Габаритные размеры (без крепления) — 69хØ57 мм. Габаритные размеры (с креплением) — 122х57х63 мм. Степень защиты — IP44. Производитель — Россия-Китай.
Фотоэлемент Uniel USN-012-5500W-02/100LUX-WH
	Фотоэлемент (фотосенсор) Uniel USN-012-5500W-02/100LUX-WH может непосредственно коммутировать светильники или другие электроприборы мощностью до 25А (5500Вт). Регулировка времени задержки включения/отключения отсутствует. Регулировка уровня естественного освещения для срабатывания фотоэлемента регулируется в пределах от 0,2 люкса (свет при полной луне) до 100 люкс (в светлой комнате вблизи окна). Максимальная коммутируемая нагрузка — 10А (2200 Вт). Уровень светочувствительности — 0,2-100 люкс. Номинальное напряжение — 220В, 50 Гц. Температура эксплуатации — от -20 до +40ºС. Габаритные размеры (без крепления) — 71хØ78 мм. Габаритные размеры (с креплением) — 140х78х85 мм. Степень защиты — IP44. Влажность — не более 93%. Производитель — Россия-Китай. Аналоги других производителей (близкие по характеристикам, способу монтажа и т.д.): Camelion LXP-03, Feron SEN27, Комтех (Comtech) ДО-ФР 101, IEK (ИЭК) ФР 602, EKF (ЭКФ) PS-3, TDM ФРЛ-03.

---

Сумеречные выключатели Hager

Сумеречный выключатель Hager EEN100/EEN101 на din-рейку
Hager EEN100   Hager EEN101	При использовании сумеречных выключателей Hager EEN100/EEN101 на улице крепится только фотореле (фотодатчик), а модуль управления (сам выключатель) устанавливается в щитке на din-рейку. Сумеречные выключатели Hager EEN100 и EEN101 отличаются только самим фотоэлементом, который идет в комплекте. С Hager EEN100 поставляется навесной датчик освещенности Hager EEN003, а Hager EEN101 комплектуется встраиваемым датчиком освещенности Hager EEN002. У Hager EEN100 и EEN101 есть два поворотных переключателя. Верхний отвечает за выбор режима работы/настройки: «auto 1», «test 1», «test 2» и «auto 2». А нижний — за плавную регулировку срабатывания (уровня освещенности). Режимы «auto 1» и «test 1» предназначены для освещенности 5—100Лк, то есть для включения света ночью при низкой освещенности (уличное освещение, витрины магазинов). В режимах «auto 2» и «test 2» уровень срабатывания регулируется в пределах 50—2000 Лк для включения освещения внутри помещений, например, в офисе или магазине, когда на улице становится облачно или начинается дождь. В режимах «test» отсутствует выдержка времени на включение, поэтому в этих режимах удобно настраивать уровень срабатывания. После настройки нужно перевести переключатель в соответствующий режим «auto». Выдержка времени на включение/выключение — 60…80 секунд Рабочее напряжение Hager EEN100 и EEN101 — 230В +10/-15%, 50/60Гц Диапазон уставок освещенности (регулируется) — 5…100/50…2000 Лк Максимальная длина провода между датчиком и устройством — 100 метров. Сечение кабеля подключения датчика (фотореле) должно быть 0,2—1,5мм2, кабеля питания и управления — 1,5…6,0 мм2. Коммутационная способность — 1НО (нормально открытый контакт) 16А АС1 250В (2300 Вт). Для защиты в сеть перед сумеречным выключателем рекомендуется установить автоматический выключатель до 16А.  Степень защиты IP20 (модульного устройства) и IP55 (датчика EEN003). Температура эксплуатации датчика — от -25 до +70ºС Температура эксплуатации устройства — от -5 до +45ºС Ширина — 1 модуль Производитель — Германия-Франция.
Встраиваемый датчик освещенности (фотореле) Hager EEN002
	Встраиваемый датчик освещенности (фотореле) Hager EEN002 может работать с любыми сумеречными выключателями Hager (с Hager EEN101 поставляется в комплекте). Тип — электронный двухпроводный, не поляризованный. Датчик имеет диаметр 24 мм, устанавливается в отверстие Ø20 мм. К датчику Hager EEN002 присоединен двужильный кабель длиной 1 метр. Максимальное расстояние между модулем сумеречного выключателя и фотореле может быть до 100 метров. Рабочий диапазон освещенности составляет от 5 до 2000 Лк. Рабочая температура от -25 до +70 °C Степень защиты — IP55 Производитель — Германия-Франция.
Навесной датчик освещенности (фотореле) Hager EEN003
	Датчик освещенности (фотореле) для открытой проводки Hager EEN003 предназначен для работы с любыми сумеречными выключателями Hager (с Hager EEN100 поставляется в комплекте). Тип — электронный двухпроводный, не поляризованный. Датчик Hager EEN003 присоединяется к сумеречному выключателю двужильным кабелем сечением до 1,5мм2 длиной до 100 метров. Диаметр подводимого кабеля 5—9 мм.  Крепление к стене — при помощи саморезов. Рабочий диапазон освещенности составляет от 5 до 2000 Лк. Габаритные размеры (ВхШхГ) — 118×42х48 мм Рабочая температура — от -25 до +70 °C Степень защиты — IP55 Производитель — Германия-Франция.
Сумеречный выключатель для наружной установки Hager EE702
	Сумеречный выключатель для наружной установки Hager EE702 очень схож с фотоэлементами. Его можно устанавливать снаружи дома в разрыв цепи, которая идет к уличным светильникам. Может быть установлен на стену, на столб или на стандартную коробку с расстоянием между саморезами 61 мм. В сумеречном выключателе Hager EE702 есть регулировка уровня освещенности, при котором будет включаться/выключаться свет, в пределах от 2 до 1000 люкс и выдержка времени при включении/выключении от 1 до 120 секунд. Есть светодиодный индикатор состояния. Рабочее напряжение — 230В, 50 Гц Контактный выход — 10А/250В (максимум 2300 Вт) Диапазон уставок освещенности (регулируется) — 2. ..1000 люкс Выдержка времени (регулируется) — 1…120 с Степень защиты — IP54 Рабочая температура — от -25 до +45 °C Габаритные размеры (ВхШхГ) — 95х80х52 мм Производитель — Германия-Франция.

---

Энергосберегающие лампы с фотосенсором

Энергосберегающая лампа с фотосенсором Shine Edison Pro Sensor 15W E27 160124/160125

Энергосберегающая люминесцентная лампа Shine Edison Pro Sensor автоматически включается с наступлением сумерек и выключается при рассвете! Всё это благодаря встроенному фотосенсору. Время задержки включения/выключения составляет порядка 3 минут. Сама энергосберегающая лампа светит, как лампа накаливания мощностью 75 Вт, хотя при этом и потребляет 15Вт. Световой поток — 900лм. Благодаря амальгамной технологии в лампах отсутствуют пары ртути (подробнее об этом в статье Энергосберегающие лампы: слухи и мифы). Колба лампы имеет силиконовое покрытие, что делает ее более прочной и защищенной. Лампа выпускается с цветовой температурой 2700К и 4200К. Срок службы лампы с фотосенсором Shine Edison Pro Sensor составляет 10000 часов! Габаритные размеры энергосберегающей люминесцентной лампы с фотосенсором Shine Edison Pro Sensor 15W E27 160124/160125 — 128хØ56 мм. Рабочая температура лампы составляет от -30 до +50ºС. Гарантия — 1 год. Производитель — Россия-Китай.

Сменные наружные датчики фотоэлементов

(показаны 11 из 11)

Работа сменного сенсорного выключателя с фотоэлементом состоит в том, чтобы определять уровни солнечного света, а затем включать или выключать приборы, к которым они подключены. Эту технологию можно использовать по-разному, но одним из наиболее распространенных примеров являются уличные фонари. Благодаря наружным фотоэлементам и переключателям все они могут включаться и выключаться автоматически и независимо в зависимости от заката и восхода солнца. Это может быть отличным способом сэкономить электроэнергию, установить автоматическое охранное освещение или даже просто сделать так, чтобы ваши садовые фонари освещали ваши дорожки ночью, не включая их. Существует множество различных способов использования фотоэлементов для наружного освещения, в жилых, коммерческих или промышленных целях. Вам нужен только один наружный фотоэлементный переключатель, подключенный к цепи, чтобы иметь возможность управлять всеми светильниками, поэтому нет необходимости покупать по одному переключателю на лампу.

Существует множество различных типов переключателей и элементов управления фотоэлементами, каждый из которых лучше подходит для различных ситуаций и различных преимуществ. Самый простой переключатель для монтажа — это датчики фотоэлементов, монтируемые на штоке. Поворотные элементы управления также очень просты в установке, но обеспечивают большую гибкость. Фотоконтроллеры Twist-Lock немного сложнее в установке, однако они намного прочнее и сконструированы так, чтобы выдерживать вибрации и небольшие удары, не ломая и не вызывая разрывов в цепи. Кнопочные фотоэлементы хорошо подходят для наружного освещения, так как их легко монтировать на столб.

Сравнить

• Сравнивать

  Быстрый просмотр

  Пилот

  Артикул: IG-PC-08

  Пилотный фотоэлектрический переключатель PC-08 E185658 120 В переменного тока Фотоконтроль

  Рекомендуемая производителем розничная цена:

  29,99 долларов США

  Было:

  15,95 долларов США

  12,89 долларов США

  Количество
• Сравнивать

  Быстрый просмотр

  Keystone Technologies

  Артикул: KT-42000

  Keystone KTPS-45-1 Датчик фотоэлемента от заката до рассвета

  Рекомендуемая производителем розничная цена:

  28,00 долларов США

  12,24 долларов США

  Количество
• Сравнивать

  Быстрый просмотр

  Пилот

  Артикул: IG-03-003

  Пилот 03-003

  Количество
• Сравнивать

  Быстрый просмотр

  LBS Освещение

  Артикул: 320-B

  Фотоэлектрический выключатель e185658 120 В переменного тока Фотоконтроль

  29,95 $

• Сравнивать

  Быстрый просмотр

  Keystone Technologies

  Артикул: KT-42005

  Keystone KTPS-80-1 Светочувствительный переключатель Фотоэлемент

  12,36 $

  Количество
• Сравнивать

  Быстрый просмотр

  LBS Освещение

  Артикул: IG-CP-689BK

  Фотоэлемент Dusk Dawn 3-дюймовый адаптер для установки на стойке Фотоконтрольный комплект

  26,89 $

  Количество
• Сравнивать

  Быстрый просмотр

  Пилот

  Артикул: IG-PC-07

  Pilot PC-07 (F) Фотоэлектрический переключатель E185658 120В Фотоконтроль

  Количество
• Сравнивать

  Быстрый просмотр

  Keystone Technologies

  Артикул: KT-42010

  Keystone KTS-PS1-12V-AUX Интеллектуальный фотоэлемент с портом

  37,08 $

  Количество
• Сравнивать

  Быстрый просмотр

  Волновое освещение

  Артикул: WV-CP-689-BK

  Волновое освещение CP-689-БК

  32,11 $

  Количество
• Сравнивать

  Быстрый просмотр

  Tyco

  Артикул: TY-2090NPS

  Tyco Electronics 394200-000 Фотоэлемент 1000 Вт/1800 ВА | 105-305 В переменного тока

  21,97 $

  Количество
• Сравнивать

  Быстрый просмотр

  Halco

  Артикул: HO-111150

  Halco 111150 ПК/TWL120277V

  $55,94

  Количество

шагов, чтобы добавить фотоэлемент в наружное освещение – LEDMyPlace



Технология привела светодиодных фонарей в долгий путь, чтобы модернизировать их для достижения лучшего результата. Независимо от того, говорим ли мы о внутреннем или наружном освещении, вы легко обнаружите, что эти источники света превратились в более эффективные функции, так что они могут оказаться полезными и более перспективными. Фотоэлемент является прекрасным примером светодиодных наружных светильников , которые подсказывают фактор эффективности.

Это устройство, которое дополнительно закреплено в светодиодах, чтобы вы могли их автоматизировать. Это эффективная функция, которая помогает снизить ненужное энергопотребление, позволяя выключать наружное освещение, когда оно не требуется. Двигаясь вперед, вы узнаете основные факты о светильнике фотоэлемента и о том, как его следует устанавливать в светильники наружного освещения.

Что вы подразумеваете под фотоэлементом?

Фотоэлемент — это приспособление, которое дополнительно добавляется в наружное освещение, такое как освещение парковки, светодиодные прожекторы, светодиодные фонари на столбах и другие светодиодные светильники. Устройство просто определяет восход и закат солнца, чтобы включать и выключать свет. Поскольку в дневное время свет не требуется, фотоэлемент обеспечивает их отключение.

Для чего используются фотоэлементы?

Если вы заметили, что ваши светодиодные прожекторы, светодиодные фонари на столбах и освещение парковок автоматически отключаются в течение дня, то это связано с наличием фотоэлемента. Одновременно в темноте включаются эти световые приборы от заката до рассвета. Датчик обнаруживает солнечный свет или другой источник естественного света и оценивает, что помещение не нуждается в искусственном источнике света. Таким образом, светодиодные наружные светильники с фотоэлементами становятся энергоэффективными, поскольку они помогают снизить энергопотребление.

Кроме того, это не обязательно означает, что фары с фотоэлементом не будут работать в дневное время. Наоборот, устройство позволяет свету светиться и днем. Например, устройство может работать неправильно, если в дневное время на улице пасмурно или пасмурно. Это связано с тем, что шторм или дождь не позволяют датчику посылать сигналы на освещение.

Как работает фотоэлемент?

Фотоэлемент — это устройство, состоящее из металла и других материалов. В основном он работает с датчиком, который отвечает за обнаружение атмосферы и позволяет свету работать на основе этого.

Как обсуждалось выше, датчик посылает сигнал о включении света, если дневного света недостаточно, чтобы сделать объекты видимыми. К сожалению, в некоторых случаях фотоэлемент не может обнаружить отсутствие солнечного света и позволяет светодиодам включаться даже при наличии солнечного света. Эта неисправность довольно распространена. Обычно это происходит, если необходимо защитить крепление фотоэлемента защитной крышкой. Фотоэлементы довольно чувствительны, поэтому для обеспечения их долговечности требуется надлежащее покрытие.

Более того, фотоэлементы работают даже во время дождя. Таким образом, было бы полезно, если бы вы удостоверились, что устройство было с дождевиком или полиэтиленовым пакетом.

Преимущества использования фотоэлемента в уличном освещении

Наружное освещение, такое как освещение парковки , светодиодные прожекторы , светодиодные фонари на столбах, светодиодные настенные светильники и т. д., безусловно, могут использовать устройства с фотоэлементами. Это потому, что они сделают эти огни более эффективными. Также увеличится срок службы светильников, потому что вместо того, чтобы светиться в нерабочее время, фонари будут светиться только тогда, когда естественный источник света недоступен. Кроме того, фотоэлементы в наружном освещении имеют ряд преимуществ.

• Фотоэлементы делают светодиодные светильники энергоэффективными.
• Снижает стоимость обслуживания светодиодных уличных светильников.
• Они экономичны.
• Для установки не требуется дополнительная проводка.
• Делает фонари экологически чистой альтернативой.
• Идеально подходит для освещения в целях безопасности.

Шаги, необходимые для добавления фотоэлемента в наружное освещение

Установка фотоэлемента в наружное освещение — вполне выполнимая задача. Если вы можете определить правильные провода и способ их соединения, вы можете легко добавить фотоэлемент к своим светодиодным прожекторам, фонарям для парковок, светодиодным фонарям на столбах и другим светодиодным наружным светильникам. Ниже перечислены шаги, которые помогут вам в установке.

Выключите главный выключатель питания.

Отключите основную цепь питания, прежде чем добавлять фотоэлементы в светодиодные фонари. Вы найдете автоматический выключатель за пределами помещения рядом с защищенным от непогоды ящиком. Однако, если вы все еще определяете, где он находится и как вы должны это сделать, вы можете обратиться за помощью к профессионалу.

Устранить существующее наружное освещение

Отвинтите имеющиеся наружные марши от их крепления. После ослабления винтов обязательно придерживайте приспособление рукой, чтобы не сломать и не повредить его. Держите ослабленные винты в безопасном месте, чтобы не потерять их. Кроме того, держите приспособление на безопасной платформе.

Узнайте, какой у вас свет.

Как правило, наружные светильники с фотоэлементом имеют 2 основных типа: кабелепровод или распределительная коробка. Вам нужно найти тип, который у вас есть, так как он может изменить некоторые шаги в процедуре установки. Однако будет лучше, если у вас есть приспособление с уже установленным кабелепроводом или распределительной коробкой.

Теперь возьмите фотоэлемент и нужные инструменты, которые потребуются для его установки, прежде чем приступить к установке.

Разрежьте изоляцию кабеля пассатижами.

Отметьте 4-дюймовый зазор с одного конца проводов и отделите изоляционный кабель с помощью плоскогубцев. Не разрезайте провода внутри изоляции. Теперь у вас останется 1 белый и 1 черный провод, а также 2 оставшихся изолированных кабеля.

Разделите кабели и зачистите их.

Теперь зачистите более чем полдюйма изоляции кабелей со всех концов проводов. У вас будет 1 черный, 1 белый и 3 медных провода.

Соберите концы проводов и закрепите их на разъемах.

Соберите концы проводов вместе, скрутив их и закрепив на разъемах распределительной коробки или кабелепровода. Если вы столкнулись с трудностями при скреплении соединений, используйте плоскогубцы для сверления. Убедитесь, что вы соединяете провод нужного цвета с идеальным, иначе вся процедура закончится не в вашу пользу или может испортить ваш прибор.

Подвесьте кабельный ввод или распределительную коробку на стену.

Возьмите черный провод и закрепите большую гайку. Затем вставьте его внутрь кабелепровода или распределительной коробки. Если вы используете кабелепровод, вам нужно использовать клейкую ленту, чтобы держать все на месте, но с распределительной коробкой вы можете просто протолкнуть провода с обратной стороны и плотно закрутить их с помощью плоскогубцев.

Установите фотоэлемент на кабелепровод или соединительную коробку.

Теперь установите фотоэлемент на кабелепровод или соединительную коробку. Для этого вам необходимо убедиться, что концы проволоки закреплены надлежащим образом. Кроме того, может быть вероятность того, что вам нужно отрегулировать провода, собрав их ближе.

Переплетите другой конец фотоэлемента с кабелями.

Снимите примерно дюйм внешней оболочки с белого провода и скрутите зачищенный провод с кабелем устройства фотоэлемента. Ничего страшного, если у вас останутся 2 белых провода, потому что вы уже соединили остальные провода вместе.

Защитите соединения.

Возьмите изоленту и обмотайте ею переплетение проводов. Теперь закрепите распределительную коробку или трубопровод с помощью гаек или воздуховода, чтобы все встало на свои места.

Подвесьте устройство к распределительной коробке.

Теперь используйте плоскогубцы и повесьте устройство на распределительную коробку. Вы можете использовать монтажные кронштейны наружных светильников для крепления фотоэлемента к распределительной коробке или кабелепроводу. Плотно закрепите устройство с помощью плоскогубцев.

Проведите окончательную проверку.

Перед закреплением светильника убедитесь, что фотоэлемент правильно подключен к разъему. Включите наружное освещение и убедитесь, что датчик реагирует правильно или нет. Он должен автоматически выключать свет при обнаружении внешнего света.
