С какой стороны фаза, а с какой ноль в розетке

Разделы статьи:

С какой стороны фаза, а с какой ноль в розетке

Во время фиксации розетки к стене наиболее проблематичным этапом обычно является подсоединение к ней проводов. Стоит отметить, что однофазная розетка имеет два контакта для подключения проводов. Если присутствует заземление, то контакты три. Поэтому очень важно знать, с какой стороны должна быть фаза в розетке.

Однофазная розетка бывает неполяризованной и поляризованной. В неполяризованную розетку допускается подключать вилку прямо либо с разворотом на 180 градусов. В такие устройства подключаются электроприборы, для работы которых не имеет значения полярность.

Что касается поляризованных розеток, в них можно включать вилку исключительно в одном положении. Как следствие фаза и ноль в электроприбор поступает по определённым проводам.

С какой стороны фаза, а с какой ноль в розетке

Практически все электроприборы могут функционировать независимо от того, где фаза или ноль в розетке. Поэтому зачастую люди не смотрят на то, в каком положении подключается вилка. В качестве исключения выступают вилки, у которых кабель размещён под углом 90 градусов непосредственно к штырям.

По Правилам Устройств Электроустановок фазу нужно подключать в розетке справа. Но при этом нет документов либо инструкций, где бы указывалось правильное положение фазы в розетке. В связи с этим обычно фаза подсоединяется на усмотрение монтажника.

Однако необходимо знать, что для определённых приборов месторасположение фазы все же имеет значение. В противном варианте они не будут функционировать. Зачастую об этом говорится в инструкции. Подключаются подобные устройства в большинстве случаев специалистами. К таким устройствам относятся газовые котлы, а также колонки с электроконтроллером наличия пламени.

Что об этом говорит ГОСТ 7396.1-89 (МЭК 83-75)

Сложно найти точный ответ относительно правильного расположения в розетке фазы. Если только следовать документу ГОСТ 7396. 1-89 (МЭК 83-75) «Соединители электрические штепсельные бытового и аналогичного назначения». В нем указывается о расположении фазы справа в однофазных розетках. При этом ноль находится слева. Об этом утверждает Британский институт, поэтому это касается не всех стран.

Также указывается расположение фазы справа, ноля слева, а заземления посередине в документам ГОСТ 30851.1-2002 пункт 8.6.

Профессиональные электрики всегда подключают фазный провод справа, ноль слева. Все это делается с целью беспроблемной работы в дальнейшем. Ведь после для осуществления ремонтных работ не придётся разбираться, где фаза, а где ноль в розетке.

Во время монтажа розетки в любом варианте следует на двух контактах проверить фазу. У электриков на этот счет может быть разное мнение, поэтому лучше самостоятельно убедиться, что фаза находится справа, а не слева.

Поделиться статьей в социальных сетях

как устроена и зачем нужна

В продаже представлены бытовые разъемы, электрические штепсельные вилки, гнезда разных моделей. Типы – обычные, с заземлением, кольцом, тройником, разным набором гнезд. Внутренние механизмы помещаются в корпуса из высокотехнологичного специального пластиката, резины. Подробнее о том, зачем нужна вилка с заземлением, и как она применяется – далее.

Содержание

• 1 Назначение
• 2 Типы
• 3 Порядок монтажа
• 4 Стандарты разъема А
• 5 B категория
• 6 Класс C
• 7 Отечественные устройства
• 8 Особенности подключения
• 9 Инструменты
• 10 Замена поломанной евровилки
• 11 Замена старой электровилки

Назначение

Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети. В их состав входят штепсельная вилка, розетка. Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.

Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать.
Евровилка с заземлением должна отвечать таким требованиям:

• иметь надежный контакт;
• идти с качественной электроизоляцией;
• иметь правильную поляризацию;
• защищать от прикосновенией;
• технически исключать возможность неправильного подключения.

Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.

Типы

Электровилка с заземлением бывает двух типов:

• монолитной;

• разборной.

Независимо от формы, содержание будет одинаковым. Неразборные устройства выигрывают у разборных в плане надежности, удобства в применении. Максимальная эластичность позволит не переживать о том, что внутрь попадет влага, контакты замкнут или окислятся. Стандартная неисправность таких изделий – перегиб в основе разъема. Но ремонт таких вилок не невозможен.
Другие параметры угловых вилок с заземлением:

• штыревые контакты – 2 или 3;
• форма – от плоской до многоугольника.

При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются. Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой.

Порядок монтажа

Вилка угловая с заземлением устанавливается по такой схеме:

1. К одному контакту вилки подключается фаза, которая подает напряжение на потребитель.
2. К другому контакту подключается провод с нулем. По нулевым, нейтральным контактам в идеале должен идти ток одинакового номинала. В случае замыкания он увеличивается, срабатывает защита. Соединение нейтрали с корпусом либо контуром заземления запрещено.
3. Третий заземляющий контакт подключается к заземляющему проводу. Непосредственной связи с фазными проводами он не имеет. Он неразрывно связан с теми частями конструкции, которые являются заземлением.

Поскольку в производстве вилок электрических с заземлением разных странах единого стандарта нет, то разновидностей вилок много. Вот некоторые типы питания в других странах:

• 110-127 В и 60 герц – США;
• 220-240 В, 50 герц — евровилка с заземлением.

В России за единый стандарт принимают евро вариант, а не американский.

Стандарты разъема А

Вилка угловая с разъемами А типа используется в Японии, Америке. В американском варианте штырьки имеют разную толщину, в японском одинаковую. Другое название – Class II. Азиатская вилка в американскую розетку входит, но не наоборот. Вот пример американской вилки. Если стандарт вилки или розетки не совпадает с российским, то применяют переходники.

B категория

Мощные устройства для бытового применения с потребление тока 15 ампер. Другое название – Class I. Есть заземляющий контакт, В разъемы применяются намного чаще, чем А.

Класс C

Другое название — советская, поскольку данные устройства повсеместно применяли в СССР.

Вилка с заземлением евро типа в разъем С не войдет, классификатор – CEE 7 / 16.

Отечественные устройства

Вилка, производимая в России, должна отвечать стандартам ГОСТ 7396. Технические параметры наносятся на корпус – это напряжение, частота, ток. Группы устройств данной категории:

• CEE 7 / 16 либо C 5 с контактами 4 мм, изолированными от корпуса, рассчитанными на предельные значения тока 6 Ампер;

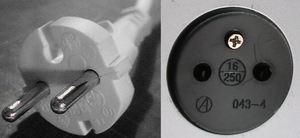

• CEE 7 / 17 – тут вилка относится к C 6 классу, имеет утолщенные штырьки, предельный ток 10 Ампер.

Старые вилки C1 — b комплектуются штырьками 6 мм в толщину, заземления не имеют.

Особенности подключения

Вилки электрические с заземлением нужно подсоединять строго с учетом параметров подключаемого устройства, токовых возможностей штекерной части. Вилка с заземлением евро – наиболее безопасный вариант, другие применять нежелательно.
Обязательно предварительно узнать мощность подключаемого устройства ( и рассчитать силу тока, который будет протекать через контакты вилки). Например, простую вилку присоединять к варочной индукционной поверхности нельзя, поскольку варочная поверхность расходует в районе 7 КВт, и не каждая вилка выдержит данные нагрузки. Ток можно посчитать по нижеприведенной формуле.

Для духового шкафа, электрического бойлера расчеты проводятся аналогичным образом.

Инструменты

Чтобы подключить вилку с заземлением евро, возьмите:

• бокорезы;
• отвертку (в зависимости от типа винтов крестовую или шлицевую);
• нож электромонтажника.

Вспомогательные аксессуары обычно не требуются.
Порядок действий: стандартная схема
Рассмотрим, как подключить вилку 220 В с заземлением поэтапно:

1. Берите кабель – например, круглый 3*1.5 мм.

2. Раскручивайте корпус – сбоку либо снизу.

3. Зачистите провода от изоляции – получить нужно три жилы с зачищенными проводками на концах (1 см достаточно).

4. Разбирайте, выкручивайте контактную группу, присоединяйте к штыревым контактам нуль и фазу (заземление – это контакт сбоку).

5. Синий и коричневый проводки включите в контакты, желтый к заземляющему контакту.
6. Контакты протяните, чтобы проводки сидели плотно.


7. Уложите части, соберите корпус, закрутите крепежный винт.


Замена поломанной евровилки

Порядок действий при переломе штырьков, оплавлениях:

1. Срезайте вилку, подлежащую замене, снимайте наружную изолирующую оболочку провода.
2. Зачищайте 3 жилы на 20 мм, скручивайте их, зачистите до 10 мм изоляции проводков – этого хватит для самостоятельной подключения новой вилки. Бокорезами откусите ненужное.
3. Чтобы улучшить контакт плоскогубцами, (если провод одножильный, жесткий), загните медные концы провода, присоединяйте провода.
4. Шнуры для подключения стиральных машин, холодильников, другой техники имеют три контакта, разделяемых цветами. Ноль – это синий цвет изоляции провода, заземление – желтый и зеленый, фаза – последний (оттенки возможны разные, обычно коричневый).
   Для корректной замены нужно присоединить землю к контакту по центру, остальные два к штырям, какой куда роли не играет.
5. Зажмите кабель перемычкой из пластика – она зафиксирует его в области посадки.
6. Собирайте корпус евровилки, скрепляйте конструкцию винтом.

Как видите, порядок действий простой, нужно только соблюдать последовательность.

Замена старой электровилки

Если проводка в квартире старая без заземляющего провода, и необходимо заменить вилку на вилку без заземляющего контакта, то для замены нужно будет применять другую схему:

1. Срезайте вышедшую из строя старую электровилку.
2. Снимайте наружную оболочку провода, зачищайте концы до 20 мм, откусывайте излишки.
3. Крепите жилы по аналогичной выше схеме, формируя из зачищенных концов кольца, как на фото.
4. Включайте пару проводников в вилку без привязки к полюсам. Если в шнурке 3 проводка, желто-зеленый нужно будет срезать – для его подключения мест нет.
5. Зажимайте пластину и собирайте корпус.

Технология замены электровилки с заземлением простая, главное правильно присоединить жилы. Для этого учитывайте стандартную цветовую маркировку проводов.

Переменный ток в электронике: горячие, нейтральные и заземляющие провода s Все в одном для чайников

Electronics All-in-One For Dummies

Explore Book Купить на Amazon

Прежде чем приступить к работе с линейным напряжением в ваших электронных схемах, вам необходимо понять несколько деталей о том, как подключено большинство жилых и коммерческих зданий. Следующее описание относится только к США; если вы находитесь в другой стране, вам необходимо определить стандарты электропроводки в вашей стране.

Стандартная электропроводка линейного напряжения в Соединенных Штатах выполняется с помощью кабелей с пластиковой оболочкой, которые обычно имеют три проводника. Этот тип кабеля технически называется кабелем NMB, , но большинство электриков называют его самой популярной торговой маркой Romex.

Три жилы внутри электрических кабелей

Две жилы в кабеле НМБ покрыты пластиковой изоляцией (одна белая, другая черная). Третий проводник — голая медь. Эти проводники обозначаются следующим образом:

• Горячий: Черный провод — это горячий провод , который обеспечивает источник тока 120 В переменного тока.

• Нейтраль: Белый провод называется нейтральным проводом . Он обеспечивает обратный путь для тока, обеспечиваемого горячей проволокой. Нейтральный провод подключается к заземлению.

• Заземление: Неизолированный провод называется проводом заземления . Как и нейтральный провод, заземляющий провод также соединен с заземлением. Однако нейтральный и заземляющий провода служат двум разным целям.

  Нейтральный провод вместе с горячим проводом является частью цепи под напряжением. Напротив, заземляющий провод подключается к любым металлическим частям прибора, например, к микроволновой печи или кофейнику. Это функция безопасности на случай, если горячие или нейтральные провода каким-либо образом соприкоснутся с металлическими частями.

  Соединение металлических частей с заземлением устраняет опасность поражения электрическим током в случае короткого замыкания.

Обратите внимание, что для некоторых цепей требуется четвертый проводник. Когда используется четвертый проводник, он покрыт красной изоляцией и также является проводом под напряжением.

Как они подключаются к стандартной розетке

Три провода стандартного кабеля NMB подключаются к трем штырям стандартной электрической розетки (правильно называемой розеткой ). Как видите, нейтральный и горячий провода подключены к двум вертикальным штырям в верхней части розетки (нейтральный слева, горячий справа), а провод заземления подключен к круглому штырю в нижней части розетки. .

Вы можете вставить вилку с двумя или тремя контактами в стандартную розетку с тремя контактами. Двухконтактные вилки предназначены для приборов, не требующих заземления.

Большинство незаземленных приборов имеют двойную изоляцию , что означает наличие двух слоев изоляции между любыми проводами под напряжением и любыми металлическими частями внутри прибора. Первый слой — это изоляция на самом проводе; второй обычно выполнен в виде пластикового корпуса, изолирующего проводку под напряжением от других металлических частей.

Вилки с тремя контактами

Трехштырьковые вилки предназначены для приборов, требующих заземления в целях безопасности. Для большинства устройств с металлическим корпусом требуется отдельное заземление.

Существует только один способ вставить вилку с тремя контактами в розетку с тремя контактами. Но обычные двухштырьковые вилки, у которых нет заземляющего контакта, могут быть подключены к любому контакту на горячей стороне.

Чтобы этого не произошло, розетки поляризованы , что означает, что нейтральный контакт шире горячего. Таким образом, есть только один способ воткнуть поляризованную вилку в поляризованную розетку. Таким образом, вы всегда можете отследить, какой провод горячий, а какой нейтральный.

Вы всегда должны размещать выключатели или предохранители на проводе питания, а не на нейтральном проводе. Таким образом, если выключатель разомкнут или перегорел предохранитель, ток в горячем проводе будет предотвращен от прохождения через выключатель или предохранитель в вашу цепь. Это сводит к минимуму любой риск поражения электрическим током, который может возникнуть, если провод ослабнет в вашем проекте.

Об этой статье

Эта статья взята из книги:

• Все-в-одном для чайников,

Об авторе книги:

Дуг Лоу — автор бестселлеров, написавших более 40 книг « для чайников ». Он охватил все, от Microsoft Office до создания веб-страниц и таких технологий, как Java и ASP. NET, и написал несколько выпусков как PowerPoint для чайников , так и Networking For Dummies.

Этот артикул можно найти в категории:

• Электросхемы,

Электричество — Разница между проводами под напряжением и нейтралью

Вы можете понять концепцию нейтрального провода математически или практически. Так как я больше практичный парень, давайте взглянем на более широкую картину. Нейтральный провод не идет ни от генератора, ни в системах передачи. Нейтральный провод реализуется только в конце распределения (4-проводные системы) и ретикуляции (фаза и нейтраль… и земля) на конце изображения.

Почему это вы можете задаться вопросом. Причина в том, что на уровне генератора и передачи линии или проводники имеют почти одинаковый импеданс (в идеале одинаковый), поэтому напряжение между каждой из 3 линий имеет одинаковую величину, но на 120 градусов отличается друг от друга по фазе. На уровне распределения ваши нагрузки далеко не идентичны, ведь каждый раз, когда потребитель электроэнергии включает свет, меняется полное сопротивление распределительной сети.

Это означает, что без нейтрального провода напряжение на каждой нагрузке и напряжение между фазами будут разными, что не идеально как для потребителя, так и для электрической системы, поскольку приводит к дисбалансу в системе распределения электроэнергии. Нагрузки с большим импедансом потребуют большего падения напряжения на них, чем нагрузки с меньшим импедансом.

Последствия этого могут быть разрушительными для оборудования, не предназначенного для обработки изменений напряжения питания, не говоря уже о том, что ваш свет будет колебаться между тусклым и солнечным светом, как в диско-клубе. Здесь в дело вступает нейтральный провод. Нейтральный провод подключается в общей точке ко всем трем фазам. В идеале при $0\,V$, например, в звездообразной конфигурации.

Это гарантирует, что если есть разница между полным сопротивлением нагрузки каждой фазы, то напряжение останется постоянным. Вот почему у вас есть только 220 $ \, V $ (RMS) и $ 110 \, V $ (RMS) или другие стандартные уровни напряжения. Это электрический ток, который всегда должен иметь возможность колебаться. С реализованной нейтралью мы получаем постоянное напряжение на любой нагрузке (сопротивлении) с переменным током.

Как это возможно благодаря нейтральному проводу? Поскольку нейтральный провод представляет собой потенциал между всеми тремя фазами, каждая фаза вместе с нейтральным проводом может образовывать независимую цепь, например, ваш дом, следовательно, под напряжением и нейтралью. Роль нейтрального провода заключается в том, чтобы проводить любой ток в результате дисбаланса импеданса каждой из фазных нагрузок. Это приводит к поддержанию стабильного стандартного номинального напряжения. Помните, что напряжение зависит от другого уровня напряжения.

Если $220\,V$ высокое, нейтраль, с другой стороны, низкое, что также означает, что, поскольку существует эта разность потенциалов, в первую очередь может образоваться электрическая цепь.
