Гидрострелка своими руками чертежи: Гидрострелка чертеж и схема котельной

Гидрострелка своими руками — гидрострелка из полипропилена для отопления

Во время проектирования системы отопления для помещения, которое вы собираетесь прогреть, чтобы в нём было уютно, тепло и сухо, необходимо решить, при помощи какого устройства вода будет равномерно распределяться по всем трубам и радиаторам. Для небольшого дачного домика или гаража этот вопрос не стоит. Отопительные системы там практически всегда делаются одноконтурные, не требующие вспомогательных приспособлений. Однако если поставлена задача обогрева многокомнатного коттеджа, имеющего два, а то и три этажа, с тёплыми полами и несколькими контурами, то гидрострелка, своими руками собранная и вмонтированная в систему отопления, необходима.

Содержание

• 1 Назначение гидрострелки
• 2 Как работает гидрострелка
• 3 Как сделать гидрострелку своими руками
• 4 Установка
  • 4.1 Гидрострелка из полипропилена
  • 4.2 Обвязка с котлом
  • 4.3 Гидрострелка с коллектором
• 5 Некоторые итоги

Назначение гидрострелки

Гидрострелки

Предназначение гидрострелки, или гидрораспределителя, делится на основную функцию и вспомогательные. Зависит это от конструкции прибора. Основная заключается в том, чтобы корректно распределять потоки теплоносителя. Необходимость в этом может возникнуть при следующих ситуациях:

• В отопительной системе, работающей от одного нагревательного прибора, и имеющей два или больше контуров, требующих разного расхода теплоносителя. Особенно, если второй контур больше основного. Увеличивать интенсивность работы котла в этом случае абсолютно нерентабельно. Это приведёт не только к необоснованному расходу топлива, но и значительно снизит срок службы нагревательного прибора. Не говоря уже о том, что в помещениях, отапливаемых основным контуром, будет попросту слишком жарко.
• В отопительной системе несколько разных контуров. Радиаторы, тёплые полы и так далее. Гидрострелка позволит работать им всем, не оказывая негативного влияния друг на друга, а при отключении одного из них, остальные продолжат свою работу без излишних нагрузок и термических ударов.
• В отопительной системе несколько контуров, каждый из которых работает при помощи циркуляционного насоса. Гидрораспределитель обеспечит их работу, независимо друг от друга.
• В отопительной системе несколько нагревательных котлов.
• Так же гидрострелка даёт возможность отключения одного контура, независимо от остальных. Например, чтобы провести какие-то ремонтные работы.
• Гидрораспределитель сглаживает теплоудары при запуске системы и аварийном отключении. Необходимое условие, если в системе есть чугунные элементы, которые из-за резких перепадов температуры могут прийти в негодность.

Вспомогательных функций всего две, но и они играют очень важную роль:

• Гидрострелка даёт возможность стравливать воздух из отопительной системы, через специально установленный клапан.
• Так же она служит накопителем для ржавчины, накипи и других видов отложений, которые благодаря ей же легко удаляются.

Как можно понять, гидрострелка своими руками вмонтированная в систему отопления – вещь очень полезная, позволяющая регулировать работу отопления и вовремя проводить ремонтные работы, без отключения котла.

Как работает гидрострелка

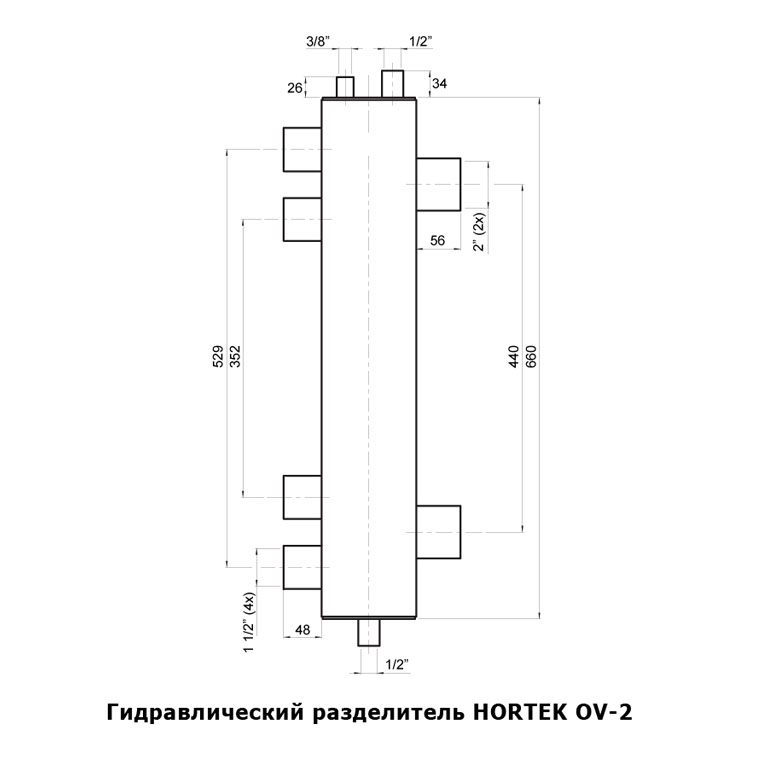

Схема устройства гидрострелки

Гениальность этого устройства в том, что все процессы смешивания в ней холодного и горячего потока происходят естественным образом, только по законам физики. И ещё в том, что основные свои функции она выполняет только при запуске системы и каких-либо нюансах, возникших во время работы. В остальное время она служит лишь как накопитель лишнего воздуха и вредных отложений. Правда, в большинстве случаев, так называемый, спокойный режим работы можно наблюдать не так часто. Добиться одинакового прогрева всех контуров достаточно сложно, так что наличие гидрораспределителя более чем оправдано.

Чтобы было понятно, приведём пример работы гидрострелки для отопления сделанной своими руками, во время первого запуска системы. После запуска обогревательного котла, холодная вода начинает циркулировать в трубах, подгоняемая циркуляционными насосами. Попадая в гидрострелку, более тёплая вода поднимается вверх, а холодная опускается вниз к котлу, где нагревается и вновь отправляется в систему. Согласитесь, всё довольно просто и вполне понятно. Но при всей этой простоте прибор сообщает системе следующие преимущества:

• Корректное давление в системе.
• Автоматическое распределение температурных потоков в нужном направлении.
• Сглаживание гидроударов.
• Отключение одного контура независимо от остальных.
• КПД нагревательного котла повышается, что приводит к экономии топлива.

Ну, и уже упоминавшиеся воздушный клапан и кран для слива отходов.

Как сделать гидрострелку своими руками

Чертежи гидрострелок легко можно сделать самому, но перед этим необходимо высчитать её размеры. И основным, от которого пойдут все остальные, является диаметр трубы. Вычисляется он по формуле: D=49*√W: Δt

• W – мощность котла.
• Δt – разность температур.

Дальше, как уже и говорилось, пляшем от полученного размера диаметра. Длина трубы под гидрострелку должна быть равной не меньше шести диаметров, а между патрубками 2-3 диаметра. Получив все эти цифры можно смело рисовать схемы и чертежи, по которым и будем собирать прибор.

• Теперь следует подобрать саму трубу. Идеальным вариантом будет труба из нержавейки, но она требует особых навыков сварочного дела. Поэтому можно взять и простую металлическую трубу с толщиной стенки не меньше 4 мм.
• Согласно схеме в ней сверлится нужное количество отверстий. Одно для подключения к котлу, остальные на подачу теплоносителя на контуры.
• Сверху приваривается заглушка с отверстием под воздушный клапан.
• Снизу заглушка с отверстием под сливной кран.
• В боковые отверстия ввариваются резьбы, к которым впоследствии подсоединяются трубы.
• Для того чтобы выявить наличие трещин или некачественных сварочных швов внутрь заливают воду и проверяют на наличие протечек.
• Внешняя обработка включает в себя шлифовку сварочных швов и покраску.

Осталось вмонтировать гидрострелку в систему отопления, ещё раз проверить все стыки и соединения, залить внутрь воду и запустить нагревательный котёл.

Установка

Гидрострелка с коллектором

Описанный в предыдущем разделе вариант прибора не единственный. Гидрораспределитель сделанный своими руками может быть не только вертикальный, но и горизонтальный и даже установленный под углом. Всё зависит от места, куда вы его планируете установить и от размеров самого прибора. Единственное неизменное правило для всех вариантов – это воздушный клапан должен быть в самой верхней точке, а сливной кран в самой нижней. Больше никаких принципиальных нюансов нет.

Гидрострелка из полипропилена

Как заявляют производители, полипропиленовые трубы по долговечности не уступают, а порой и превосходят трубы металлические. Что ж, поспорить с этим трудно, а значит использовать этот материал для изготовления гидрострелки, начали практически одновременно с его появлением. Сделать это не сложнее, а если судить по весу материала, то и легче.

В зависимости от конфигурации гидрораспределителя понадобится:

• Полипропиленовая труба соответствующего диаметра.
• Тройники, количество которых зависит от количества отопительных контуров.
• Две торцевые заглушки.

Алгоритм сборки гидрострелки из полипропилена, мало чем отличается от сборки металлического. Основные элементы все те же самые, поменялся только материал. Однако следует учитывать, что не во всякую систему отопления можно вставить подобный гидрораспределитель. Полипропилен способен выдержать довольно высокие температуры, но при использовании твёрдотопливного котла, может возникнуть ситуация, когда температура воды повысится до таких показателей, которые просто-напросто расплавят полипропилен. Случаи эти в большинстве своём связаны с аварийной ситуацией, но рисковать, всё-таки не стоит.

Обвязка с котлом

Можно нарисовать красочную схему с множеством стрелочек и красивых символов, но это настолько просто, что и нескольких слов будет достаточно. Распределитель подсоединяется к котлу при помощи патрубка, через который поступает нагретая вода. В гидрострелке она поднимается вверх и через верхнее отверстие уходит к радиаторам. Оттуда по обратному контуру поступает к нижнему патрубку распределителя и перемешивается с котловым контуром. Таким образом, осуществляется постоянная циркуляция воды.

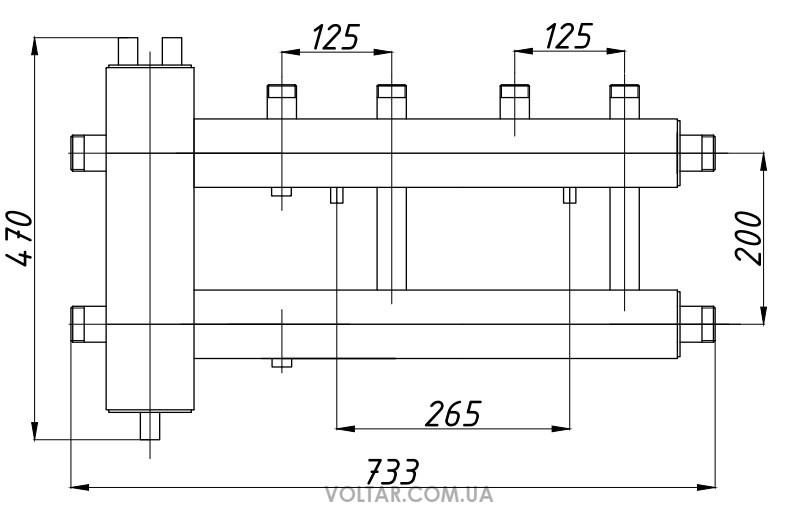

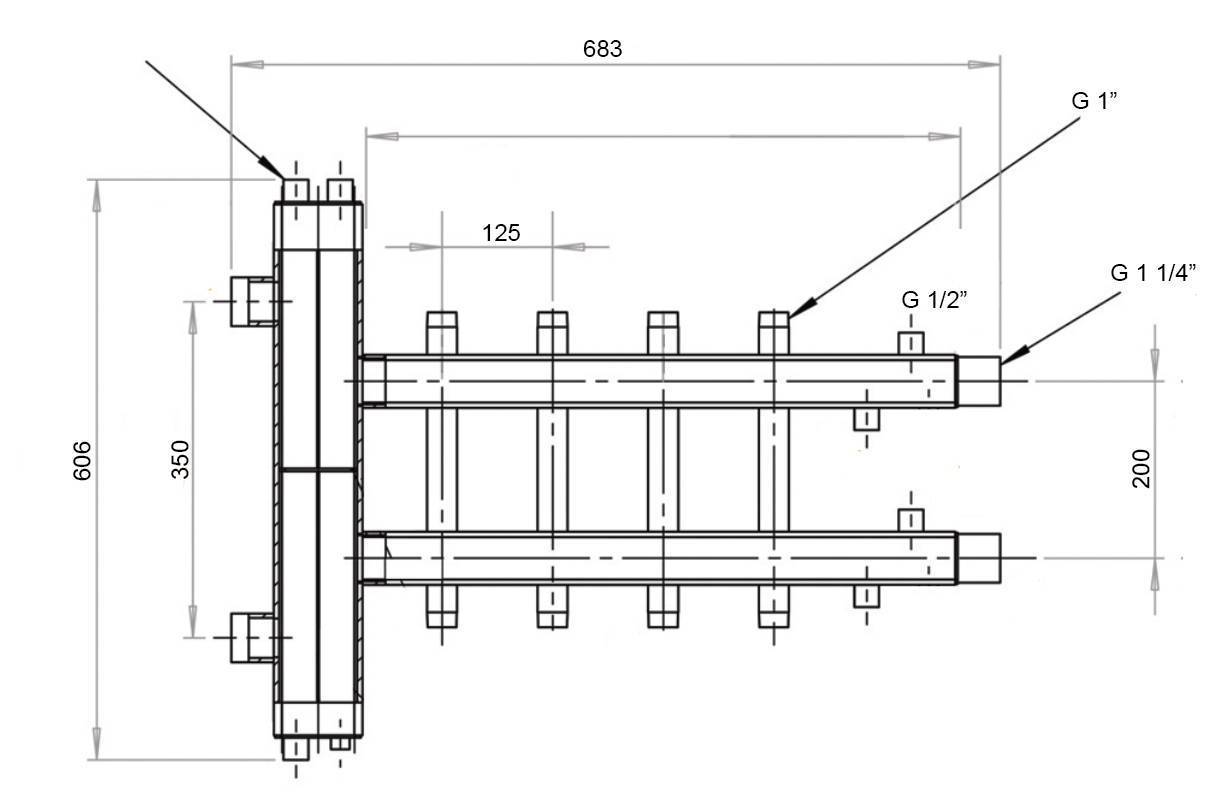

Гидрострелка с коллектором

Коллектор необходим в системе, где предусмотрены несколько разных отопительных контуров. В этом случае гидрострелка изготавливается по упрощённому варианту, а все патрубки, распределяющие воду по контурам, монтируются к коллектору. Подающие сверху, обратки – снизу. Тот же принцип соединения коллектора и гидрострелки. Горячая вода из котла идёт через верхний патрубок. Холодная в котёл – через нижний. Схема и в этом случае вполне понятна и сборка её не представляет никаких трудностей, хотя времени потребуется значительно больше.

Некоторые итоги

Любые работы строительного направления, в которые входит и установка системы отопления, требуют тщательной планировки. Про то, как просчитывать уклон стены или высоту потолков, распространяться как-то не к месту, а вот повторить основные принципы установки гидрострелки для отопления, весьма полезно.

Первое, что надо продумать – а нужна ли напрягаться самому? Если вы в состоянии смастерить её не привлекая специалистов со стороны, то дело стоит свеч. В противном случае, необходимо просчитать, во сколько она вам обойдётся. Порой будет проще купить уже готовую от заводского производителя, чем вызывать одного, а то и нескольких мастеров, покупать необходимые материалы и оплачивать это всё по отдельности. Тем более что подобрать гидрострелку в магазине, соответствующую вашим потребностям, ничего не стоит.

Второе и последнее. Если вы всё-таки решили делать этот нужный прибор самостоятельно, внимательно изучите, как правильно и качественно это сделать. И только после этого приступайте к работе с соблюдением всех правил техники безопасности.

схема изготовления, чертеж, особенности использования и отзывы

Очень многие современные люди задаются вопросами о том, каким образом ставится гидрострелка с коллектором (схема изготовления ниже). При этом даже многие профессионалы с течением времени начинают понимать, что использование специализированных гидравлических разделителей для подключения котлов является довольно эффективным средством, которое позволяет значительно поднять эффективность установленной системы отопления.

Проблемы старых технологий

Многие знают, что котлы без подключенных насосов часто напрямую подключаются к коллектору, и именно вместо такого варианта чаще всего используется такая гидрострелка с коллектором (схема изготовления ниже). Из котлов с насосами эти устройства просто-напросто вынимались, вследствие чего устанавливались на каждый отдельный отопительный контур, но на самом деле такой вариант можно использовать далеко не в любых ситуациях, так как, если на данный момент на котел пока еще остается гарантия, то в таком случае из него нельзя будет удалять насосы, а если же речь идет о чугунном котле, то в случае такого демонтажа его комплектующих при первом включении отопления могут лопнуть даже отдельные секции котла, не выдержав такой разницы температур.

Что дает эта технология

Чтобы избавиться от всего этого, сегодня используется специализированная гидрострелка с коллектором (схема изготовления представлена в статье). Данное устройство предназначается для разделения гидравлики, а если говорить более точно, разделяет котел непосредственно с остальной системой отопления. Таким образом, к примеру, гидрострелка с коллектором (схема изготовления проиллюстрирована) может предусматривать единственный насос в котле, в то время как в системе устанавливается еще несколько таких агрегатов разной мощности.

Как она работает

Устройство такого оборудования является предельно простым. На данный момент мы не будем разбирать какие-то высокотехнологичные устройства, а рассмотрим только основные варианты реализации такой технологии.

В принципе, достаточно использовать стандартный кусок трубы, из которого изготавливается гидрострелка (гидроразделитель). Расчет гидрострелки позволит вам понять, какие основные характеристики должно иметь такое устройство и какие лучше всего использовать материалы для его изготовления.

В чем ее назначение

В первую очередь проектировщики стараются исходить из того, что стрелка предназначается именно для разделения гидравлики. В преимущественном большинстве случаев производители на сегодняшний день стараются выпускать котлы, оснащенные собственными насосами, причем такие устройства являются достаточно мощными.

К примеру, есть котлы с закрытой камерой сгорания, в которых устанавливаются встроенные насосы. Мощность таких устройств может составлять примерно 300 ватт, но на самом деле ее не хватит для того, чтобы полностью продавливать систему отопления, если требуется обеспечение объекта на 1000 м², а именно на такую среднюю площадь отопления приблизительно рассчитано такое оборудование.

В связи с этим нужно монтировать дополнительные насосы, а также использовать комбинированные системы. Именно в такой ситуации вместо помощи тот насос, который изначально используется в котле, будет просто-напросто мешать, и именно в таких случаях может использоваться гидрострелка (назначение, расчет, изготовление — об этом дальше в статье). При этом стоит отметить тот факт, что такое высокомощное оборудование в преимущественном большинстве случаев изначально поставляется с заводской гидрострелкой в комплекте или хотя бы есть довольно точная инструкция того, как нужно ее подключать.

Если брать котлы поменьше, то с ними в основном обстоит точно такая же история, но в данном случае уже придется самостоятельно изготавливать.

Куда ее устанавливают

Гидрострелка устанавливается на напольные котлы без встроенного насоса для обеспечения эффективной защиты котла от большой разницы в температурах во время первого старта отопительной системы. К примеру, при помощи данного оборудования стандартные стальные котлы могут защититься от создаваемого конденсата, в то время как чугунные устройства можно обезопасить от возможности выхода из строя отдельных секций.

Чтобы исключить такие неприятные ситуации, используется специализированная гидрострелка. Чертеж и схема котельной в данном случае играют немаловажную роль, так как в зависимости от особенностей отапливаемого объекта нужно выбирать и соответствующее оборудование. Единственное, что стоит отметить – нужно использовать также дополнительный насос для различных напольных котлов.

Пример

Изначально человек в своем доме хочет получить практически идеальную систему отопления, потратив на нее при этом разумные деньги, и в данном случае начинается все именно с котла. Для небольшого частного дома можно выбрать стандартный двухконтурный котел с закрытой камерой, который будет крепиться на стену. При этом нужно правильно понимать, что в преимущественном большинстве случаев для обеспечения нормального распределения теплоносителя в данной системе может потребоваться индивидуальное изготовление коллектора отопления гидрострелки. В такой ситуации возникает вполне стандартный вопрос: будут ли использоваться свои насосы и что нужно сделать с устройством в котле?

Вполне естественно, что многие люди в таких ситуациях предпочитают просто-напросто демонтировать насос из котла, чтобы он не портил установленную гидравлику системы, но на самом деле конструкция некоторых устройств сделана таким образом, что проделать эту процедуру вряд ли получится. Именно в таких ситуациях идеальным решением становится соединение котла гидрострелки и коллектора.

Как в такой ситуации осуществляется монтаж

Первоначально рисуется схема распределительного коллектора. В качестве примера рассмотрим следующую ситуацию:

• Два контура теплых полов.
• В системе будет использоваться контур бойлера косвенного нагрева, два запасных контура для теплового насоса или отдельного электрического котла, а также контур гидрострелки, то есть 5 контуров.

В данном случае нет ничего сложного в том, как нарисовать схему коллектора – достаточно иметь хоть какое-то понимание того, как осуществляется работа такой системы.

Изготовление и расчет

Стоит отметить тот факт, что можно самостоятельно регулировать мощность, которую будет иметь ваша гидравлическая стрелка. Как расчитать мощность, нужно уже исходить непосредственно из особенностей вашего помещения и используемых устройств.

Если мощность приобретенного вами устройства вам не нужна, то в таком случае можно будет сократить резьбы в диаметре, но при этом сделать более длинную стрелку. В некоторых ситуациях общую мощность купленного оборудования целесообразно уменьшить в мощности до двух раз, так как, к примеру, устройства на 80 кВт нужны далеко не в каждом доме, и в подобных случаях вполне оптимально будет оставить оборудование с мощностью от 40 кВт.

Как ее расположить

Некоторые, кем используется схема изготовления гидрострелки своими руками, предпочитают устанавливать ее в непосредственной близости возле котла, но многие специалисты говорят о том, что неплохим вариантом является также монтаж данного устройства на коллектор, что в конечном итоге позволяет добиться законченной и гармоничной конструкции, которая будет в дальнейшем легко использоваться, проверяться и обслуживаться.

Котел при этом может монтироваться приблизительно за три метра до места монтажа стрелки, в то время как магистрали подачи и обратки котла могут монтироваться через пол, если в доме присутствует пирог напольного отопления. В остальном нет никаких принципиальных отличий того, где будет монтироваться ваша стрелка, и главное в этом случае – это установка оборудования с подходящей мощностью и обязательно в вертикальном состоянии. Если вами изготавливается гидрострелка для системы отопления (схема/расчет выше), в которой установлен котел без предохранительного клапана, то в таком случае рекомендуется приварить к верхней части устройства дюймовую резьбу для монтажа специальной группы безопасности.

В нижней части также рекомендуется приварить небольшую резьбу, чтобы обеспечить нормальный слив и заполнение стрелки. Обязательным практическим условием является врезка в систему «котел, гидрострелка и коллектор» специализированных муфт для монтажа термометров. В процессе дальнейшей эксплуатации это сможет облегчить вам жизнь, так как позволит безо всякого труда мониторить состояние системы отопления.

Как ее сделать

Если у вас есть стандартный сварочный аппарат и опыт работы с таким оборудованием, то в таком случае нет ничего сложного в том, чтобы самостоятельно сварить полноценную гидрострелку. Однако при этом нужно правильно понимать тот факт, что в процессе выполнения данной работы нужно учитывать большое количество тонкостей.

В наше время нет ничего сложного в том, чтобы найти чертеж гидрострелки, но при этом нужно правильно понимать, что все такие чертежи разные, и какого-то определенного шаблона не существует. Строение гидрострелки каждый специалист видит по-разному, но есть определенные правила, которые соблюдаются абсолютно всеми.

Сама по себе стрелка представляет собой определенную металлическую емкость, к которой привариваются патрубки, предназначенные для подключения к котлу и обеспечения подачи и обратки. Также в систему встраиваются патрубки потребителей.

Опционально можно использовать патрубки, предназначенные для автоматического воздухоотводчика в верхней части установленной стрелки. В нижней же части устанавливается патрубок для крана, чтобы обеспечить отвод различного шлама и грязи. Помимо всего прочего, в каком-нибудь месте также можно поставить патрубок для подпитки воды в систему.

Первое правило

Наиболее важное правило, которое нужно всегда соблюдать – это так называемое «правило трех диаметров», то есть диаметр установленной вами гидрострелки должен быть в три раза больше по сравнению с данным параметром у патрубков. Если вы хотите, чтобы гидроразделитель мог полноценно выполнять свои основные функции, то есть:

• отделять из системы шлам;
• выводить газы;
• выравнивать гидравлическую разницу;
• подавать подогретую воду котлу, чтобы обеспечить его большую долговечность.

Многие предпочитают экономить и изготавливать гидрострелки самостоятельно из полипропилена, но на самом деле это абсолютно неверное решение, принимаемое в основном людьми, мало понимающими особенности работы такого оборудования.

Именно по этой причине стоит использовать только полноценные металлические трубы, которые позволяют полностью реализовать потенциал такой технологии и будут действительно эффективно себя показывать на протяжении всего срока эксплуатации такой системы.
