Гофра для проводки в деревянном доме: Металлорукав для электропроводки в деревянном доме

Металлорукав для электропроводки в деревянном доме

Задать вопрос электрику:

вы можете задать любой интересующий вопрос по электрики нашим специалистам онлайн

Написать в WhatsAppНаписать в Телеграм

В соответствии с ПУЭ в деревянных домах рекомендуется при скрытом электромонтаже в непосредственном контакте с древесиной использовать металлические трубы, так как они отличаются высокой локализующей способностью. И действительно – при монтаже в полу, под потолком в перекрытиях несущих силовых кабелей желательно использовать стальную трубу, но эти очень дорогое удовольствие, с современными системами защиты УЗО, ДИФ, УЗИС оптимальным решением является применение металлорукава (металлической гофры).

Что такое металорукав?

Этот то же самое что Гофра только выполненная из метала,  защитный рукав отличается рядом важных преимуществ, в числе которых высокий уровень пожарной безопасности, прочность, гибкость. Цена самого материала, как и его монтажа, ниже в сравнении с использованием стальной трубы. Установка его занимает меньше времени, так как для прохода поворотов не нужно монтировать специальные переходники – он хорошо гнется. Это обеспечивает и дополнительную экономию денег.

Особенности монтажа металлорукава в сравнении со стальной трубой
Сама по себе стальная труба стоит дорого, поэтому ее использование актуально только в самых опасных местах – при проходах сквозь деревянную стену, при монтаже в перерубах в непосредственном контакте с деревом. В каркасных домах это вовсе не обязательно, так как для утепления используются негорючие материалы, а деревянные несущие конструкции пропитываются антипиренами.

В числе минусов стальных труб:

Высокая стоимость материалов – трубы, уголков
Сложности с монтажом
Использование ПВХ гофры или короба для монтажа электропроводки в деревянном доме допустимо только при наружном способе разведения проводов. Они не отличаются высокой пожарной безопасностью, уровень их прочности тоже достаточно низок.

У металлорукава в сравнении с ними много преимуществ, в числе которых:

• Пожарная безопасность
• Высокая прочность
• Гибкость
• Малый вес
  Он не требует использования каких-то особенных подрозетников, распределительных коробок, является универсальным. Даже при больших объемах питающих веток не возникает чрезмерных нагрузок на несущие конструкции, и стоимость его при этом вполне доступна.

Монтажа металлорукава

Для монтажа металлорукава не требуется использование специальных креплений или подложек. Он фиксируется металлической перфорированной монтажной лентой. В каркасных домах с подвесными или натяжными потолками можно использовать специальные подвесы для фиксации, как показано на фото ниже.

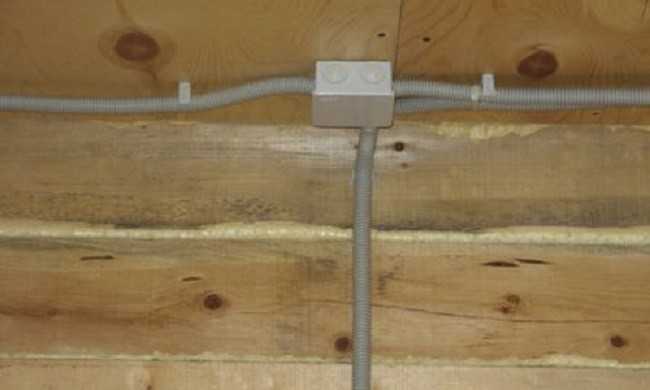

На этом фото вы видите, что металлическая гофра закреплена на основании перфорированной лентой. Впоследствии полы будут утеплены, а на лаги уложат основание под чистовое покрытие.

При монтаже в металлорукове можно использовать пластиковые или стальные распределительные коробки. При этом гофра заводится прямо внутрь них, как это показано на фото с низу.

Заказывая услуги по монтаж электропроводки в деревянном доме в металлорукаве у специалистов компании «elektrikru.ru», вы получаете надежность, безопасность и комфорт по оптимальной цене. Мы используем только высококачественные стальные гофры, обеспечивающие должный уровень защиты проводов, а также поставляем полный спектр необходимых материалов и оборудования по дилерским ценам, предоставляем скидки крупным и постоянным клиентам.

Гофра для электрокабеля: нужна или нет в частном доме

Когда гофрированные трубы-оболочки для кабеля действительно полезны и в каких случаях при монтаже электропроводки в загородном доме можно обойтись без них. Филипп Урбан, журналист и практик-эксперт в сферах строительства и ремонта, разобрался в вопросе.

Когда гофра полезна

Внутри дома:

• Для наведения порядка в скрытой электропроводке, например разводки по разным каналам силовых линий, разнокалиберных проводов, линий слаботочки (интернет, кабели систем пожарной и охранной сигнализации, домофон, видеонаблюдение).
• Ради эстетичности: открытая проводка в гофрах смотрится надежнее, добротнее, эстетичнее, чем просто кабели, проложенные по стенам и потолку.
• На всякий случай: чтобы была возможность заменить небольшие прямолинейные участки силового кабеля без долбежки стен. Например, при небольшом ремонте домашней автоматики можно попытаться аккуратно вытянуть гибкий кабель сигнализации или линии связи, надежно соединив его с новым. Но протащить длинный силовой кабель даже с одним изгибом вряд ли получится.

Снаружи:

• Под землей. В защитной оболочке прокладывают подземные кабели, питающие ландшафтное освещение, приводы автоматических ворот, скважинных насосов, очистных сооружений канализации с принудительной аэрацией. Это усиливает защиту от влаги и снижает вероятность механических повреждений.
• Над землей. Гофры также используются для дополнительной защиты от влаги и старения на солнце кабельных сборок при открытой проводке по воздуху (на подвесах). Например, от дома к бане, хозблоку, уличному светильнику в беседке и т. д. Особенно защита пригодится нежным кабелям слаботочных систем (видеонаблюдение, интернет, связь, домофон, охранная и пожарная сигнализация).
• Для эстетики и дополнительной защиты кабелей при открытом монтаже силовых линий на разных основаниях: стенах, балках, цоколе и прочем.

Какую гофру взять

Белые или серые гофрированные трубы из поливинилхлорида (ПВХ) не любят долгого контакта с грунтовой влагой, а под воздействием дневного света стареют и начинают крошиться. Огнестойкость тоже никакая: от высоких температур ПВХ хотя и не горит, но плавится. Идеальное место для ПВХ-гофры — в толще монолитного бетона, стяжке пола, под слоем штукатурки в штрабах кирпичных и газобетонных стен.

Черные и оранжевые гофрированные трубы из полиэтилена низкого давления (ПНД) — более прочные, устойчивы к солнечному ультрафиолету. Поэтому их можно использовать и для подземной укладки, и для проводки на улице. Но ни в коем случае не в помещении — такие трубы хорошо горят и могут стать причиной распространения огня по помещениям и этажам

Синие полипропиленовые (ППР) гофротрубы по свойствам близки к ПНД, то есть устойчивы к ультрафиолету и механическим нагрузкам. Главное отличие — огнестойкость: при пожаре они будут нехотя плавиться, но сами гореть откажутся. Такие можно использовать и под землей, и на улице, и в помещении.

Также для защиты кабелей и проводов используют оцинкованный металлорукав, который производится из стальной ленты. Такой может выпускаться в защитной герметизированной оболочке. Основная сфера применения — дополнительная механическая защита кабелей на улице и в тяжелых производственных условиях. Он также может быть использован для временной защиты кабеля, например при обеспечении электроснабжения стройки. В земле при постоянном контакте с влагой такая «броня» долго не живет.

От чего гофра защиту не гарантирует

Не стоит ждать, что такая защита проводов спасет от:

• термических повреждений с оплавлением изоляции кабеля, а тем более — от пожара: гофры прогорят быстрее изоляции
• повреждений и разрушений кабельных оболочек, вызванных длительным контактом с влагой или постоянным пребыванием во влажной среде
• серьезных механических воздействий, например от случайного повреждения скрытого кабеля сверлом

Важно помнить, что гофра — это только дополнительная защита. Но бывают случаи, когда «упаковка» кабелей в гофры — лишняя работа, которую невозможно объяснить требованиями электро- и пожарной безопасности.

Нужна ли гофра для проводов в каменном доме

Если стены и прочие конструкции из негорючих материалов, а кабели имеют защитную оболочку, то нет.

Вот что говорят по этому поводу ПУЭ

Свернуть

В «Правилах устройства электроустановок», п. 7.1.37 (вот их актуальные версии с платным и бесплатным доступом), написано: «В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке».

Как правило, в домашнем монтаже используют кабели марок ВВГнг LS и NYM. Первый имеет двойную изоляцию (защитную оболочку) из не поддерживающего горение ПВХ-пластиката c пониженным дымо- и газовыделением, второй — тройную. Их убирать в гофру при скрытом монтаже проводки не обязательно.

Есть ситуации, когда гофра только мешает: например, при прокладке кабельных трасс в несущих железобетонных стенах, которые нельзя штрабить (то есть делать канавки для прокладки проводов). Кабель диаметром 10–12 мм без дополнительной «упаковки» потребует для «укрытия» гораздо меньшего слоя штукатурки, чем такой же, но в трубке с наружным диаметром 20 мм.

Можно ли использовать гофру в деревянном

или каркасном доме

Здесь все сложнее: нигде в требованиях прямым текстом не написано, что можно, а что нельзя в деревянном доме. При этом нормативы делают различия для скрытой проводки в сгораемой и несгораемой среде.

Открытую проводку проводов и кабелей в защитной оболочке делать можно.

Вот что говорят на этот счет нормативы

Свернуть

Свод правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа», п. 15.5, гласит: «В зданиях со строительными конструкциями, выполненными из горючих материалов групп Г2 и (или) Г3, допускается открытая прокладка одиночных кабелей и проводов в защитной оболочке с медными жилами сечением не более 6 мм² в ПВХ-изоляции в исполнении по ГОСТ 31565».

В упомянутом ГОСТе кабельных изделий обозначены требования к пожарной безопасности кабельной продукции. Им полностью соответствуют кабели NYM и ВВГнг-LS: «упаковка» им не нужна.

Скрытую проводку в дереве и прочих пожароопасных конструкциях обязательно надо защитить дополнительно негорючей оболочкой.

Как советуют это сделать ПУЭ

Свернуть

Пункт 7.1.38 ПУЭ-7 гласит: «Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки, и их следует выполнять за потолками и в пустотах перегородок из горючих материалов в металлических трубах». Продиктовано такое требование правилами пожарной безопасности.

Пластиковые гофры от пожара не спасут, хотя и вреда от них не будет. И в любом случае придется нести дополнительные затраты. Придется позаботиться о том, чтобы конструкции были несгораемыми: теплоизоляция — на основе негорючей базальтовой ваты, огнестойкого гипсокартона, штукатурки и т. п.

Строительные нормы такой вариант допускают

Свернуть

СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» допускает прокладывание «проводов в защитных оболочках или кабелей в оболочках из материалов, не распространяющих горение» через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий (пп. 13.5.1–13.5).

Подведем итоги

Практического смысла в использовании гофр при монтаже кабелей ВВГнг и NYM нет. По сути, это запасной слой изоляции, который не обеспечивает полной защиты. Опасности она тоже не представляет — кроме не всегда обоснованной уверенности заказчика, что все сделано профессионально и «как надо».

Такая уверенность — верный шанс упустить из виду другие, не менее важные противопожарные меры, такие как расчет нагрузок на электросеть, использование сертифицированных «автоматов» и качественных кабелей без «скруток» в скрытых полостях, использование негорючих материалов, а также обработка сгораемых конструкций антипиренами и антисептиками.

Узнайте больше:

• Как сделать скрытую проводку в деревянном доме законно и безопасно
• ПУЭ, ГОСТы и технические регламенты — на что ориентироваться
• Безопасная электропроводка на даче: от предохранителя до УЗО

13.02.2022

обзор негорючих пород

Комфорт в доме неразрывно связан с электричеством. Поэтому бесперебойная и безопасная работа электросети очень важна. Так как строения из бруса или бревна являются самыми сложными в этом плане объектами, то обязательно нужно разобраться, каким кабелем сделать проводку в деревянном доме, чтобы обеспечить безопасность своего жилища.

Мы поговорим о том, как выбрать кабель для полной защиты легковоспламеняющегося здания. Мы подскажем, как исключить возникновение рискованных ситуаций, связанных с неграмотной проводкой. В предложенной нами статье описаны допустимые в компоновке марки продукции, даны рекомендации по выбору сечения кабеля.

Содержание статьи:

• Особенности конструкции негорючего кабеля
  • Маркировка кабеля
  • Подробная информация о кабеле ВВГнг и его типе LS
• Советы по безопасной укладке
  • Каким правилам должна соответствовать электропроводка?
  • Тонкости ввода кабеля в деревянный дом
  • Нюансы прокладки на участке до щита
  • Особенности прокладки сетей внутри дома
• Что нужно знать о сечении кабеля?
• Выводы и полезное видео по теме

Особенности конструкции негорючего кабеля

В первую очередь электропроводка в деревянном здании должна соответствовать требованиям ПУЭ. Для этого используются негорючие марки кабеля, которые прокладываются в специальных системах. Кабели негорючие, если ориентироваться на ГОСТ 31565-2012 , имеют несколько видов исполнения.

Рассмотрим все виды конструкций несгораемой вантовой конструкции:

1. Изделия, не распространяющие горение при одиночной проводке.
2. Кабели нг — в которых горение не распространяется на групповую проводку.
3. Тип NG-LS — то же, но также с низким газо- и дымовыделением.
4. Кабели НГ-ВЧ — то же, и не выделяющие газообразных коррозионно-активных веществ при горении и тлении при групповой проводке.
5. Тип НГ-FRLS — негорючие, неспособные к распространению горения методом групповой прокладки с низким газо- и дымовыделением.
6. Кабели Нг-фрхф — не выделяющие газообразных коррозионно-активных веществ при групповой проводке при горении и тлении.
7. Тип NG-LSLTx — не поддерживающие горение при групповой разводке с низким газо- и дымовыделением, с продуктами горения малотоксичными.
8. Кабели Ng-hfltx — не поддерживающие горение при групповом способе прокладки, не выделяющие газообразных коррозионно-активных веществ при горении и тлении, с продуктами горения малотоксичными.
9. Тип нг-FRLSLTx — не поддерживающие горение при групповой проводке с низким газо- и дымовыделением, с продуктами горения малотоксичными.
10. Кабели нг-FRHFLTx — не поддерживающие горение при лучевом способе прокладки, не выделяющие газообразных агрессивных веществ при горении и тлении, с продуктами горения малотоксичные.

Следует отметить, что часто встречающееся выражение «кабели негорючие» звучит некорректно. Под ним часто подразумеваются изделия огнеупорные, негорючие, кабели с трудносгораемой оболочкой.

Жилы кабелей имеют индивидуальную виниловую изоляцию. Они находятся в шланге из ПВХ. Основа для производства негорючей кабельной продукции

Кабели, не распространяющие горение при любом виде прокладки, под действием огня немедленно перестают работать, так как изоляция и оболочка сгорают или плавятся. Если начинается пожар, ни по какому огню не следует распространяться.

Огнестойкие изделия для электропроводки в течение определенного времени сохраняют способность функционировать при возгорании. В этом основное отличие этих двух видов кабельной продукции.

Маркировка кабелей

Все виды негорючих кабелей, которые были выпущены отечественными производителями, имеют в своем обозначении буквенное сочетание «нг». Это указывает на то, что продукт является негорючим кабельным продуктом.

В маркировке также встречаются следующие символы, характеризующие их поведение при горении:

• LS — малодымный газ.
• LSLTx — низкий уровень газовыделения, низкая токсичность выбросов.
• Hf — как при горении, так и при тлении отсутствуют коррозионно-активные газовыделения. В составе таких продуктов отсутствуют галогеновые добавки – бром, фтор, хлор и другие неметаллы.

Для выполнения в частном доме по своим параметрам подходит кабель, маркированный только буквой «нг». Если необходимо максимально обеспечить безопасность людей в случае эвакуации, лучше брать более дорогие изделия – «LS», «LSLTx», «HF».

При напряжении в сети не более 660/1000 В применяют кабель ВВГнг или NYM — импортный аналог первого, также подходят изделия с оболочкой и изоляцией из полимеров

Кабель ВВГнг устойчив к высокой температуре, так как при его производстве используется поливинилхлоридный пластик без галогенных добавок. Этот тип характеризуется идеальным соотношением цены и качества. Прокладывать в местах, где достаточно высокая взрывоопасность. Системы, в которых используются эти кабели, находятся в эксплуатации более 180 минут.

Подробно о кабеле ВВГнг и его типе LS

С помощью этого внешнего кабеля обеспечивают питание стационарных и мобильных электроприборов. И ВВГнг, и ЛС могут выполнять возложенные на них задачи в самых разных условиях.

Основные свойства последнего:

1. Влагостойкость . Возможность функционирования в помещениях с повышенной влажностью.
2. Возможность высотной прокладки . С его помощью можно смонтировать проводку под землей, в шахте.
3. Огнестойкость . Он не только не способствует горению, но и не дымит под воздействием огня.
4. Высокие технические характеристики , дающие возможность применения ВВГнг ЛС в нефтяной и химической промышленности.

Технические параметры продуктов этой серии разные. В соответствии с нормами значение напряжения допустимого тока равно 0,6 В. На практике встречаются кабели и с более высокими значениями этого параметра. Частота тока не более 50 Гц.

Эти изделия гибкие, имеют такой прочный утеплитель, что испортить его практически невозможно. Срок службы кабелей, относящихся к этой серии, составляет до 30 лет.

Такой электрокабель целесообразно использовать для проекта электропроводки деревянного дома, так как здесь с большой вероятностью может возникнуть пожар

Все кабели ВВГнг, и ЛС в том числе, относятся к силовым. Они сделаны из меди. Максимальное количество ядер — пять. Двухжильные изделия чаще всего используются для дома. Минимальное сечение жилы всех изделий серии ВВГ составляет 1,5 мм².

Самый популярный цвет внешней изоляционной оболочки – черный, но довольно часто можно встретить и белый утеплитель.

При параметрах основных токонесущих жил кабеля размер жилы равен нулю. Если размер токоведущей жилы находится в пределах 1,5 — 2,5, то сечение нуля будет равно 1,5

Символы в обозначении ВВГнг указывают:

• В — материал оболочки винил;
• Г — кабель имеет «голую» жилу с защитой в виде двойной изоляции из ПВХ;
• нг — негорючий.

Поскольку в маркировке отсутствует символ «А», кабель выполнен медным. ЛС, а полностью малодымность свидетельствует о неспособности продукта к горению. Цена одного метра кабеля зависит от количества жил и их сечения. В случае трехфазного напряжения используется многожильный проводник.

В конструкции ВВГнг ЛС предусмотрены однопроволочные или многопроволочные жилы. Геометрия жил может быть как в виде круга, так и в виде сектора. Не рекомендуется его установка под землей без специальной защиты. Чтобы кабель не распространял горение, его используют для пакетной разводки в специальных жгутах.

Данный силовой провод не имеет брони, поэтому при монтаже и эксплуатации необходимо исключить возможность механических воздействий на него

ВВГнг ЛС применяется при температурных показателях 30 — 50°С, и его характеристики остаются неизменными даже при жилы нагреваются до +400°С.

Если целостность кабеля не нарушена, и он содержит однопроволочные жилы, то он может изгибаться под монтажным радиусом, идентичным десятку наружных диаметров. При наличии многопроволочных жил максимальный радиус составляет 7,5 наружных диаметров.

С правилами и формулами, используемыми при расчете сечения кабеля, познакомим , с которым настоятельно рекомендуем ознакомиться.

Советы по безопасной укладке

Как выбор материалов, так и способ электропроводки, и способ монтажа изделий в деревянном доме имеет свою специфику. Приоритетом является безопасность.

Каким правилам должна соответствовать электропроводка?

Если основание горючее, монтаж должен производиться открытым способом или локализовать проводник, заключив его в защитную оболочку.

В случае, когда внутренние перегородки в доме каркасные, снабженные негорючим наполнителем, обычно трос укладывают в металлорукав или гофру. Более правильным решением будет установка стоек, через которые проходит кабель

Важным моментом является обеспечение хорошего доступа к кабелю при помещении его в защитный кожух.

Даже если электропроводку в деревянном доме выполняют опытные электрики, для оценки их работы необходимо знать три основных правила, которые к ней относятся:

1. Предотвратите даже возможность воспламенения электрических кабелей или хотя бы сведите ее к минимуму. В любом случае они не должны передавать открытый огонь на деревянные элементы в случае короткого замыкания. (короткое замыкание) в электрической цепи. Следовательно, провода не должны соприкасаться с деревянной поверхностью.
2. Параметры кабеля должны на 100% соответствовать ПУЭ, иметь запас мощности, чтобы спокойно передавать максимальные нагрузки. Любая степень нагрева клеммных соединений и входного кабеля не допускается.
3. Электрические провода должны быть в идеальном техническом состоянии, чтобы исключить малейшую возможность поражения электрическим током жителей дома.

Правила безопасности нельзя отодвигать на второй план ради эстетической составляющей. Последствия могут быть необратимыми. Все ответвления электропроводки в доме из дерева должны быть оборудованы и другими устройствами защитного отключения.

Тонкости ввода кабеля в деревянный дом

Существует два основных способа введения негорючего кабеля для его дальнейшей разводки в деревянном доме с соблюдением техники безопасности. Первый — прокладка под землей . Способ надежен, так как кабель защищен от внешних воздействий.

Существенным минусом являются земляные работы, связанные с устройством траншеи глубиной не менее 0,8 м. Это влечет за собой дополнительные финансовые затраты.

Второй способ воздушная проводка . Здесь необходим доступ, а без него невозможно работать на электрических столбах. Поэтому работы могут выполнять только квалифицированные электрики.

Диаметр кабеля на стойке не может быть менее 16 мм. Лучше использовать самонесущие алюминиевые провода с хорошей изоляцией и сроком службы 25 лет. Дальше продолжать линию с таким проводом нельзя — для помещения нужна медная жила.

Если нет проекта, то перед вводом электричества в деревянный дом необходимо произвести расчет нагрузки при условии функционирования всех электроприборов

Собственно ввод выполняется в металлическом рукаве. Для этого проделайте в стене отверстие, закрепите в нем трубу, а внутрь проложите кабель. Оставшееся пространство заполняется цементным раствором. Вы можете замочить паклю в растворе и использовать ее в качестве наполнителя для труб.

Кабель крепится к деревянной стене с помощью специальных хомутов. Они обеспечивают хороший неокислительный контакт. В случае использования троса для подвески троса устанавливается рым-болт для его крепления к ограждающей конструкции.

Запрещается монтировать трос с натяжкой. Он должен свободно свисать по всей длине, а перед входом в стену необходимо обеспечить положение ниже отверстия. В противном случае атмосферная влага будет проникать по кабелю внутрь дома. Не тяните за сам кабель.

Правила регламентируют толщину стенок труб. Для мощного кабеля необходима защита толщиной до 1 см. При сечении кабеля не более 4 мм достаточно втулки со стенками 2,8 мм. Это правило соблюдается для всей проводки в доме.

Нюансы прокладки на участке к щиту

Это тоже один из важных участков электропроводки. Его специфика заключается в том, что от перегрузок при коротком замыкании он не застрахован автоматической защитой. Задача решается следующим вариантом: на участке длиной до 3 м кабель полностью помещается в металлическую трубу.

Станок может быть размещен снаружи сруба в защищенном кожухе. Этот вариант надежен, хотя и не очень удобен для жильцов дома.

УЗО и комплект автоматов пыле-влагозащиты непосредственно перед входом в деревянный дом. Срабатывание происходит при уровне нагрузки, превышающем соответствующий параметр главного автомата, расположенного в РУ.

При установке счетчика необходимо соблюдать основное условие — не допускать разрывов питающей линии. Скручивание категорически недопустимо, поэтому для этого следует использовать только цельный трос.

Особенности организации сетей внутри дома

Безопасная разводка электрики внутри дома может быть выполнена двумя способами: открытым и скрытым. Первый проще, но не всегда может соответствовать стилю помещения. А вот скрытый вариант установки, выполненный в соответствии с требованиями электробезопасности, будет стоить дороже.

Способы установки открытой проводки

Существует несколько способов установки открытой проводки. Все они безопасны, их часто выбирают по стилю оформления. В продаже много для прокладки открытой проводки, есть приемы монтажа, благодаря которым можно внести в интерьер определенный колорит.

В открытой проводке все на виду. Все неисправности можно устранить очень быстро, заменив проблемный участок. Этот способ когда-то был очень популярен, но сейчас для деревянного дома это единственное разумное решение.

Кабель проложен внутри здания по стенам и потолку. При этом можно заменить или провод ПВ-1. На керамические изоляторы намотан витой шнур, который может стать изюминкой конструкции. Такую проводку можно модернизировать, прокладывать новые линии.

На рынке представлен большой ассортимент самозатухающих каналов. Вы всегда сможете подобрать их под цвет и стиль помещения.

Скрытая электропроводка в деревянном доме

Монтаж скрытой электропроводки в таком пожароопасном здании — трудоемкий процесс. Выбор этого варианта может создать много проблем, если вам нужен ремонт кабеля или обновление сети. Тем не менее из-за нежелания видеть открытые провода и распределительные коробки многие предпочитают скрытый монтаж.

Такая проводка должна быть предусмотрена на этапе проектирования. Для обеспечения максимальной безопасности проводку изолируют металлической или оцинкованной трубой, которая обязательно покрывается краской. Кабель подводится к розетке, как и к выключателю, через отверстия, предварительно защищающие от возгорания.

Скрытый способ установки реализуют исключительно в соответствии с нормативными документами. Материалы используются специальные, служащие огнезащитой. Кабель, проложенный в перекрытиях, должен быть в пластиковой негорючей трубе или в металлической втулке.

При выполнении скрытой проводки следует учитывать, что сруб будет усаживаться. Поэтому нельзя допускать взаимодействия дерева с проводами, металлическими или пластиковыми швеллерами.

Как показывает практика, чаще всего комбинируют способы открытой и закрытой проводки.

Что нужно знать о поперечном сечении кабеля?

Этот параметр определяется на основе величины тока. Если сечение и нагрузки не соответствуют друг другу, возникнут короткие замыкания, и как следствие – пожар. Так, если в планах закрытая проводка, а номинальный ток 16 А, то потребуется кабель сечением не менее 2 мм². При номинальном токе 25 А — 4 мм².

Выберите кабель по группам распределения и в зависимости от ожидаемой нагрузки. Для того чтобы подключить розетки, нужен кабель с медными жилами сечением 2,5 мм². Максимальная суммарная мощность 4,6 кВт.

Осветительные приборы питаются кабелем сечением 1,5 мм². Мощность этой группы до 3,3 кВт. Поэтому количество и расположение источников света необходимо планировать до начала монтажа — при составлении электрической схемы

Бытовая техника большой мощности подключается кабелем сечением 4 мм². Такие устройства необходимо подключать к отдельной розетке и нельзя подключать к другой группе.

Выводы и полезное видео по теме

Главное о проводке в пожароопасном доме:

Правильный подбор кабеля для электропроводки в деревянном доме — залог безопасности его обитателей. В связи с повышенной пожароопасностью такой конструкции необходимо применять марки кабеля с высокой степенью надежности .

Не упустите момент, чтобы кабели и устройства не соприкасались с деревом. При правильном выборе и выполнении электропроводки с учетом рекомендаций можно гарантировать эффективность, долговечность и безопасность электропроводки.

Расскажите о том, как вы выбирали кабель для электроснабжения загородного деревянного дома. Делитесь интересными технологическими нюансами, которые будут полезны посетителям сайта. Пожалуйста, оставляйте комментарии в блоке ниже, задавайте вопросы, размещайте фото по теме статьи.

Что нужно знать перед покупкой

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 13.07.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Стэнли К. Патц / Getty Images

Прокладка электрического кабеля от электрощита к таким устройствам, как розетки или выключатели, лежит в основе любого электрического проекта. Выбор электрического кабеля зависит не только от требований проекта, но и от вашего уровня навыков и опыта.

Вот почему домовладельцы, как правило, тяготеют к NM или неметаллическим электрическим кабелям (Romex — популярная марка NM-кабелей). Проволока NM легкая, простая в обращении и недорогая. Его легко резать, рвать и зачищать, а также он легко проходит через отверстия в шпильках.

Но иногда вы можете открыть стену или потолок и столкнуться с ребристым кабелем в металлической оболочке, называемым BX. В некоторых случаях вы можете использовать кабель BX вместо кабеля NM.

Хотя кабель BX широко использовался в прошлом, он не ушел в прошлое. Даже в новых проектах у вас по-прежнему есть выбор: использовать кабель BX с металлической оболочкой или кабель NM с пластиковой оболочкой, и есть много веских причин, по которым вы можете решить использовать BX.

Что такое кабель и провод BX

Под альтернативными названиями, такими как кабель с металлической оболочкой, тип AC, MC, Greenfield или бронированный кабель, кабель BX представляет собой набор изолированных проводов с пластиковым покрытием (обычно калибра 14 или 12), связанных вместе и защищенных лентой. как металлическая обшивка.

На первый взгляд, металлическая обшивка BX выглядит как единая ребристая металлическая трубка. На самом деле это металлическая нить, которая проходит по спирали или закручена вокруг проводов.

BX противопоставляется более новому кабелю NM, что означает «неметаллический». Вместо металлической оболочки у NM есть гладкое виниловое покрытие, которое легко рвать и протягивать через отверстия в шпильках. Romex — одна из популярных марок электрических кабелей NM.

Основное различие между BX и NM заключается в том, что BX может обеспечивать заземление через внешний металлический корпус. Этот кожух нужно прикрепить к металлическим ящикам.

Еще одно отличие заключается в том, что некоторые типы кабелей BX можно прокладывать в открытых местах, как в помещении, так и на открытом воздухе. Кабель и электропроводка NM должны всегда прокладываться в закрытом месте (обычно в стене, потолке или под полом). Всегда сверяйтесь с местными строительными и электрическими нормами и правилами, чтобы не оставлять кабель BX открытым.

Кабель BX Долговечность и замена

Как и в случае с любым другим кабелем, если броня надрезана, порезана или разорвана, провода внутри могут быть повреждены. Броня BX, хотя и намного прочнее, чем винил NM, все же может быть пробита решительным и неудачно установленным гвоздем или винтом. Однако, за исключением электрических проводов, проложенных по жестким металлическим каналам, ни один другой тип электрического кабеля не имеет такой прочной внешней оболочки, как кабель BX.

На проводах внутри брони может наблюдаться ухудшение резиновой изоляции. Но это может быть только на открытых концах. Если вы сорвете металлическую обшивку, вы можете обнаружить, что изоляция все еще хорошая.

Если старая проводка BX находится в хорошем состоянии и может выдерживать более высокие сегодняшние требования к мощности, обычно нет причин для ее замены. В отличие от старых проводов с ручкой и трубкой начала 20 века, оболочка провода не станет липкой и не испортится со временем.

Старую проводку BX не нужно снимать, если только покрытие проводов внутри оболочки не находится в плохом состоянии.

Кабель BX по сравнению с электрическим кабелем NM

Кабель Кабель Модель Виниловая оболочка кабеля Кабель Кабель Кабель

	Кабель BX	Кабель НМ
Разрыв	BX трудно оторвать без специального инструмента.	NM гораздо легче разорвать. Это достигается с помощью недорогого кабельного рыхлителя.
Стоимость	BX дороже, чем кабель NM.	NM, как правило, стоит примерно на 25 процентов дешевле, чем кабель BX, поскольку он легче и использует меньше исходных материалов.
Обработка	BX тяжелая и с трудом проходит через шпильки.	Кабель NM не только легкий, но и благодаря скользкому покрытию кабель легко протягивается через отверстия в шпильках.
Безопасность	BX безопаснее NM, так как металлическая броня хорошо защищает от случайных пробитий.	NM легко пробивается.
Заземление	BX заземляется через металлическую броню или внутренний заземляющий провод зеленого цвета с пластиковым покрытием.	Поскольку винил не является проводником, заземление обеспечивается отдельным оголенным медным заземляющим проводом в жгуте.
Резка	BX режется ножовкой. А еще лучше использовать специальный инструмент для резки бронированного кабеля.	NM можно разрезать пассатижами или даже кусачками на инструменте для зачистки проводов.
Код	BX принят Национальным электротехническим кодексом (NEC). Старые кабели BX без внутренней соединительной полосы не принимаются NEC.	NM также одобрен NEC.

Как обрезать кабель BX

Существует три метода разрыва или снятия внешней металлической брони кабеля ВХ: с помощью специального режущего инструмента ВХ, ножовки или вручную с помощью плоскогубцев.

Разрыв кабеля

Разрыв электрического кабеля означает разрыв, оттягивание и удаление внешней оболочки, защищающей набор жгутов проводов. Разрыв отличается от зачистки проводов . Зачистка провода означает удаление пластикового покрытия с отдельного электрического провода.

Режущий инструмент BX

Если вы планируете много резать, вы можете приобрести специальный резак BX, такой как Roto-Split. Этот инструмент стоит от 20 до 50 долларов и делает работу по разделке и разрыву кабеля BX намного проще и безопаснее, чем вручную.

После того, как вы вставите кабель в канавку инструмента, вы поворачиваете ручку, чтобы режущий диск срезал металлическую оболочку. Инструмент откалиброван для резки металла, но останавливается, не касаясь внутренних проводов.

Резка BX вручную

Можно резать и разрывать броню без режущего инструмента BX. Вы можете разрезать внешнюю броню ножовкой, используя крепкие кусачки для проволоки или плоскогубцы.

При таком способе есть опасность надрезать изоляцию на внутренних проводах, не говоря уже о том, чтобы поранить пальцы об острую металлическую броню.

Разработка и история кабелей BX

BX — один из первых типов электрических кабелей, разработанных как для бытового, так и для коммерческого использования в начале 20 века.

Ранние формы BX все еще могут быть обнаружены домовладельцами, ремонтирующими свои дома. Неясно, как термин «BX» стал обозначать кабель с металлической броней, но он может иметь какое-то отношение к продукту, впервые произведенному в районе Бронкса в Нью-Йорке.

Первые отчеты об использовании кабеля BX относятся к 1910 году. Широкое производство и использование кабеля BX началось в 1920-х годах, когда BX рекламировался как современное, безопасное и огнеупорное усовершенствование по сравнению со старой проводкой с тканевой оболочкой.

Что купить: кабель или провод BX?

Как домашнему электрику, вам, вероятно, будет легче обращаться, разрывать и тянуть электрический кабель марки NM или Romex. Если специфика работы или электрические нормы не требуют использования кабеля BX, ваш проект электропроводки будет выполняться быстрее с проводкой NM с пластиковой оболочкой.

Кабель BX тяжелый, а его поверхность рифленая, что затрудняет протягивание через отверстия в шпильках. Металлическую оболочку кабеля BX трудно разрезать, не надрезав и не оторвав внутренний провод.
