Индукционный отопительный котел — ТЕРМАНИК

Индукционный отопительный котел – это электронагревательный прибор, предназначенный для нагрева воды и отопления, и работающий на принципе нагрева проводника в переменном магнитном поле. Определение не самое, может быть, понятное на первый взгляд, однако сама конструкция индукционного котла довольно проста. Неспроста, в интернете можно найти не одно руководство по сборке такого нагревателя «своими руками». Однако сегодня речь у нас пойдет об отопительных индукционных котлах, изготавливаемых серийно в промышленных условиях.

►См. Индукционные отопительные котлы в нашем каталоге

ИНДУКЦИОННЫЙ ОТОПИТЕЛЬНЫЙ КОТЕЛ: УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Работа индукционного котла основана принципе электромагнитной индукции. Как известно из курса физики, проходящий по проводнику электрический ток продуцирует электромагнитное поле. Это магнитное поле продуцирует электрический ток в другом проводнике, который находится под воздействием данного магнитного поля.

Этот принцип лежит в основе работы любого силового трансформатора. Как известно, трансформатор состоит из двух обмоток, называемых условно первичной и вторичной. Обе обмотки представляют собой катушки индуктивности, закрепленные на ферромагнитном сердечнике.

Индукционный отопительный котел, по сути, представляет собой тот же силовой трансформатор, только вместо вторичной обмотки в нем устанавливается теплообменное устройство. Под воздействием магнитного поля, возникающего в первичной обмотке, в металле теплообменного устройства возникают вихревые (короткозамкнутые) токи, которые его и разогревают. Тепло с поверхности теплообменника снимается посредством циркуляции жидкого теплоносителя, который контактирует с теплообменным устройством.

Важно отметить, что индукционные отопительные котлы работают на промышленной частоте тока (50 Гц), то есть от обычной электросети. Не надо путать индукционные нагреватели на токах промышленной частоты и индукционные нагреватели на токах высокой и сверхвысокой частот – это совершенно разные приборы, предназначенные для выполнения разных функций. Высокочастотные индукторы применяются в металлургии, машиностроении для плавки и нагрева металлов до высоких температур. Индукционные отопительные котлы нагревают металл теплообменника до температур порядка 115 °С (максимально – около 250 °С, если речь идет о термомасляных нагревателях).

ФАКТОР «КОСИНУСА ФИ»

Любой прибор, работающий на принципе электромагнитной индукции, имеет такой показатель как cos φ (читается «косинус фи») – это коэффициент мощности, показывающий составляющую реактивной мощности в общей потребляемой мощности оборудования. Энергетики промышленных предприятий хорошо знакомы с этим показателем. Наличие в парке машин большой доли оборудования с низким коэффициентом мощности — серьезная проблема. Не будем углубляться в тонкости взаимоотношений с энергогенерирующими предприятиями. Нас интересует другой вопрос. Какой коэффициент мощности у индукционного отопительного котла? Это важный вопрос, поскольку собрать индукционный нагреватель своими руками – можно, а вот собрать такой нагреватель, который бы обладал при этом высокими энергетическими характеристиками – очень сложно. Конструкции индукционный котлов, обеспечивающих cos φ, близкий к 1 и КПД близкий к 100%, защищены патентами и производителей данного оборудования можно пересчитать по пальцам.

ИНДУКЦИОННЫЙ ОТОПИТЕЛЬНЫЙ КОТЕЛ ТЕРМАНИК

В настоящее время в России работает несколько производителей индукционных отопительных котлов. Одно из ведущих предприятий – Научно-производственное предприятие «Термические Технологии», которое обладает собственными запатентованными разработками в области индукционного котельного оборудования. Отличительной чертой оборудования, выпускаемого под маркой Терманик, является особая конструкция теплообменного устройства, по которое циркулирует теплоноситель. Он имеет специфическую цилиндрическую форму. Как показывает практика, это, пожалуй, самая удачная форма теплообменного устройства среди всех индукционных котлов.

ПРЕИМУЩЕСТВА ИНДУКЦИОННЫХ КОТЛОВ ДЛЯ ОТОПЛЕНИЯ

Как мы говорили выше, индукционные отопительные котлы — это особая разновидность силовых трансформаторов, которые известны своей выносливостью. Трансформаторы способны работать десятилетиями – это главное требование к ним. Это свойство передалось и индукционным котлам, чей расчетный срок службы приближается к 30 годам (в стандартных системах автономного отопления). Среди прочих преимуществ индукционных котлов можно указать следующие:

  • высокая надежность благодаря отсутствию сменных, выходящих из строя элементов. Например, в индукционных котлах отсутствуют такие элементы как ТЭНы или электроды;
  • высокая электрическая безопасность (второй класс). В индукционных нагревателях отсутствует контакт токопроводящих частей с теплоносителем или системой теплоснабжения. Напряжение прикосновения на теплообменном устройстве составляет не более 2 В.
  • высокая пожарная безопасность. Теплообменник горячее теплоносителя всего на 15-20 °С, то есть в обычной системе теплоснабжения температура теплообменника будет на уровне 100-120 °С.

Это основные, но далеко не все преимущества индукционного отопительного котла перед котлами других типов. Благодаря этому, индукционные котлы получили в последнее время весьма широкое распространение на рынке, причем не только в качестве альтернативы другим типам электрических котлов (ТЭНовых и электродных), но и как конкурент котлам на углеводородном топливе.

►См. Индукционные отопительные котлы в нашем каталоге

Если у вас есть задачи, связанные с теплоснабжением и нагревом – присылайте заполненное на нашем сайте техзадание.

Индукционные отопительные котлы, плюсы, минусы, обзор некоторых производителей и отзывы об их продукции

Отопление на электричестве привлекает тем, что котлы, при наличии электропитания, работают автономно и не требуют присутствия человека. Минусы у них, конечно, есть – отопление дорогое (электроэнергия недешева), требуется наличие выделенной линии для электропитания, а это  — дополнительные затраты, да еще не везде есть возможность такое электропитание организовать (по техническим причинам). Тем не менее, простота эксплуатации перечеркивает эти недостатки. Тем более что появилось оборудование в  котором используют не ТЭНы, а индуктивные катушки, способные быстро разогревать теплоноситель и, как говорят владельцы, экономно отапливать помещения. Подобные котлы называют индукционными.

Устройство индукционного котла

В индукционных котлах использован тот факт, что металлический сердечник, помещенный внутрь катушки индуктивности,  быстро нагревается до высоких температур за счет наведенных токов Фуко. Нагревательный элемент таких агрегатов представляет собой мощную индуктивную катушку, которая герметично запаяна в массивный корпус из металла, являющийся одновременно и сердечником. Вода или другой теплоноситель, омывая корпус нагревательного элемента, нагревается, затем поступает в систему отопления. Существует два типа индукционных нагревателей, имеющих некоторые отличия:

Устройство индукционного котла
  • Вихревые индукционные нагреватели ВИН (Vin). Перед подачей на первичную обмотку катушки индуктивности ток сети 50Гц преобразуется в высокочастотный. Таким образом достигается усиление магнитной напряженности и наводимых токов Фуко, повышается температура нагрева. В таких котлах из ферромагнитных сплавов изготавливают не только вторичную обмотку, но и корпус, что увеличивает площадь нагрева и позволяет нагревать теплоноситель быстрее.
  • Индукционный котел отопления Sav.  Котлы этого типа в качестве теплообменника используют вторичную обмотку, которая выполняется в виде лабиринта с толстыми стенками (для увеличения площади теплоотдачи и лучшего нагрева теплоносителя). Так как проводник находится в переменном поле, катушка дополнительно генерирует реактивную мощность.

Индукционные котлы отопления: плюсы и минусы

У этого оборудования  достаточно много положительных черт:

Это бесспорные плюсы. Есть еще один, который вызывает очень много пререканий. Продавцы индукционных котлов утверждают, что они более экономичны, чем традиционные ТЭНовые. И называют даже экономию – 30%. Вот вокруг этого и идут постоянные дебаты. Теоретически, чтобы котел выдал 10кВт тепла, потребить он тоже должен 10кВт энергии (электричества). Даже чуть больше, так как КПД не 100% и все равно есть потери. И от способаа нагрева теплоносителя это не зависит.

В принципе все так. Никто закон сохранения энергии не отменял. Но отзывы обладателей таких колов говорят о том, что экономия действительно присутствует, и платят они за отопление электричеством меньше. В чем же тут может быть дело? В том, что руководит системой автоматика, а она включает котел только тогда, когда требуется поднять температуру теплоносителя. А так как система малоинерционна, то и «вхолостую» электроэнергии уходит мало.  Но это достоинства, по большей части, автоматики. Хотя факт остается фактом: экономия присутствует.

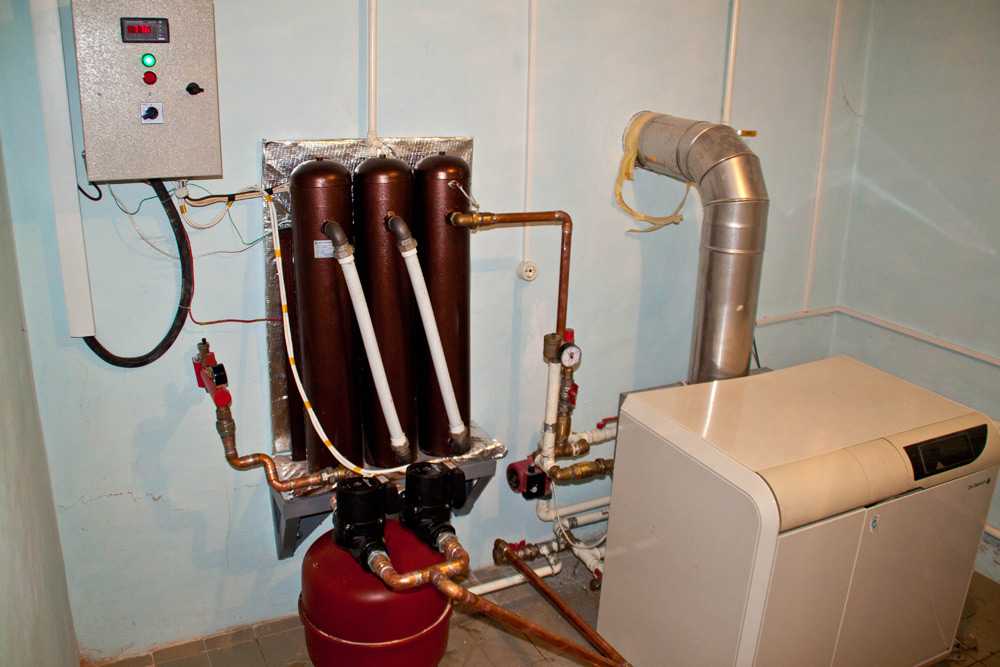

Электрические индукционные котлы используют не только для отопления дома, но и на производстве

Теперь о недостатках. Их не очень много, но они существенны. И самый главный — высокая цена на оборудование. Тут сказать нечего – такое оборудование действительно недешево. Оно как минимум в два раза дороже ТЭНовых котлов. Но большая доля стоимости приходится на автоматику. Из сказанного выше понятно, что чем лучше будет работать автоматика, тем экономнее и долговечнее будет ваше отопление. К тому же сегодня некоторые фирмы предлагают такие дополнительные функции, как управление работой на расстоянии. Очень привлекательный момент, особенно для тех, кто часто находится в отъезде. На время отсутствия можно выставить минимальную температуру (5-10оС), а к приезду поднять ее до комфортного уровня. И удобно и экономно. Есть еще достаточно существенный недостаток, но он присущ всем электрокотлам — есть электричество — есть отопление, нет его — мерзнем. Как вариант решения этой проблемы — дизель-генераторы и источники бесперебойного питания.

Есть еще один недостаток: по опыту эксплуатации — некоторые модели индукционных электрокотлов во время работы сильно шумят. Но это относится не ко всем моделям, а только к некоторым, невысокой стоимости. Как вариант решения – вынос в отдельное изолированное помещение.

Можно ли сделать индукционный котел своими руками? В принципе, можно. Но точный расчет и детальную схему котла, с указанием параметров всех компонентов вам найти не удастся. Подбирать самостоятельно – долго и совсем непросто. Ведь не просто так котлы эти стоят дорого – чтобы добиться максимального КПД и минимального расхода, нужна идеально сбалансированная схема. Требуется не просто организовать нагрев корпуса, а еще рассчитать с какой скоростью и в каком объеме должна циркулировать жидкость, чтобы избежать перегрева.  К тому же потребуется автоматика, с ней тоже достаточно много хлопот. Оборудование высокотехнологичное и самостоятельная его разработка проблематична.

Индукционные котлы: производители и отзывы

Несмотря на то, что активно индукционное оборудование для отопления на рынке продвигается недавно (лет16-17), предложений довольно много. Выбрать есть из чего. Вот несколько фирм, к оборудованию которых имеется постоянный интерес.

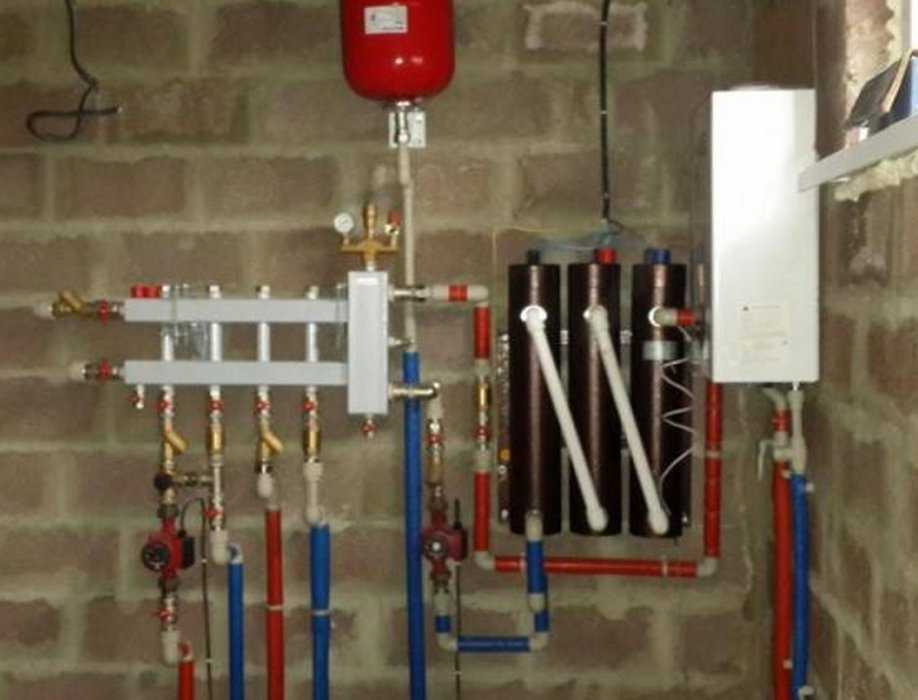

Индукционный котел «Миратрон» (Miratron)

Индукционный котел «Миратрон» (Miratron)

Электрические котлы индукционного типа «Миратрон» выпускаются мощностью от 9 до 30кВт. Имеется возможность ступенчатой регулировки мощности, цена от 45т.р. (9кВт котел). Отзывов об индукционных котлах Миратрон немного. Владелец дома на 150м2 отапливает дом котлом этой фирмы на 15кВт. Отмечает достаточно тихую работу оборудования, также говорит об экономичности системы: 15кВт включается только для разгона системы, для поддержания используются периодически 9 или 6Вт.  Для эффективной работы системы в его доме, мощности встроенного насоса оказалось недостаточно, пришлось ставить еще один.

Как положительный момент отмечается модульная система построения оборудования: имеется несколько нагревателей небольшой мощности, которые включаются/выключаются по мере необходимости. Так что даже при выходе из строя одного без тепла дом не останется без тепла. С другой стороны такая конструкция влечет за собой достаточно большие габариты: 400х1600х300мм – это самый маленький из котлов.

Индукционные котлы «Гейзер» (Geyzer)

Котлы «Гейзер» использоваться могут для автономного отопления дамов, дач, цехов и производственных помещений. Класс электробезопасности – 2-й (не требуют защитного зануления). Мощность – от 4,5кВт до 250кВт. Особенность этих котлов  — от 220В работает только самый маломощный «Гейзер -5», все остальные – то сети 380В. Выпускаются в двух модификациях – «Гейзер Е» – для систем с накопительной емкостью, «Гейзер Б» — с теплообменником. Имеют классический для этого вида оборудования дизайн – отрезок трубы, запаянный на концах.

Индукционные котлы «Гейзер» (Geyzer)

Индукционный котел «Эдисон»

Котлы «Эдисон» производятся на Заводе Сибирского технологического машиностроения. Могут использоваться только в отопительных системах закрытого типа. Заявленный КПД — 98%, коэффициент мощности 0,99. Выпускаются мощностью от 4,5кВт до 500кВт.

Имеющиеся отзывы можно суммировать так: оборудование надежно и экономично, редко требует ремонта. Случается, выходят из строя датчики температуры. Отзывы в основном от руководителей предприятий из разных регионов и разного направления хозяйственной деятельности. Но все они сходятся в одном: использование этого типа котлов (применялось как для обогрева так и в технологических процессах) экономически оправдано и надежно.

Индукционный котел «Эдисон»

Индукционные котлы ПИН

Индукционные котлы ПИН

Проточные индукционные нагреватели ПИН – изделия украинского производства.  Срок гарантии – 36 месяцев. Выпускаются индукционные котлы ПИН мощностью от 3кВт до 50кВт, заявленный КПД -97-98%. В комплект поставки входит управляющий шкаф, в котором находится автоматика, терморегулятор, цифровой индикатор на котором отображается текущая и заданная температура теплоносителя. Опционально комплектуется бесконтактным пультом управления, термостатом. Аппаратура управления может быть поставлена импортная (по заявке).

На самом деле пока трудно сказать, насколько хороши или плохи эти котлы. Все дело в том, что процессы, связанные с индукцией исследованы недостаточно, и просчитать их на данный момент невозможно. Потому и нет однозначных выводов об эффективности индукционных котлов. Оборудование работает, греет, но за счет чего достигается экономия (а она, судя по отзывам, все-таки есть) неясно.  Использовать его или нет – каждый решает для себя сам. Единственная просьба – при наличии опыта эксплуатации оставить свои впечатления: вашим «последователям» будет проще ориентироваться и принимать решения.

Магнитно-индукционный котел — производитель оборудования для индукционного нагрева

Перейти к содержимому

Магнитно-индукционный котелDaobright2021-05-26T01:58:55-08:00

Индукционный нагревательный котел

Магнитный нагреватель и индукционная катушка

Магнитно-индукционный нагревательный котел
Магнитный нагреватель и индукционная катушка

Лучший индукционный котел.

Магнитно-индукционные нагревательные котлы являются популярным выбором для домов, где нет газа.

Они являются эффективным выбором для отопления вашего дома. Большим преимуществом индукционного котла для отопления вашего дома является то, что он не выделяет никаких газов в атмосферу.

Технология индукционных котлов превратилась в конкурентоспособную и передовую отрасль благодаря тому, что котлы работают тихо и их обычно легче обслуживать и устанавливать, чем газовые котлы.

● Быстрый предварительный нагрев     ●  Надежный и стабильный     ●  Эффективный

Что такое индукционный котел?
      Индукционный котел — это не что иное, как электрический котел, который преобразует электричество в тепловую энергию с одним существенным отличием. В индукционном котле отсутствуют нагреватели сопротивления, нагрев среды происходит в результате преобразования электрической энергии в вихревые токи и генерации электромагнитного поля в первичной обмотке. Теплоноситель (вода), находящийся в трубе внутри змеевика, подвергается сильному нагреву, а процесс циркуляции обеспечивает его поступление в систему отопления, что исключает возможность перегрева. Явление электромагнитной индукции, использованное в устройстве, позволяет бойлеру очень быстро нагревать воду, он отличается высоким КПД, достигающим 99% и значительно меньшее потребление электроэнергии по сравнению с традиционными отопительными приборами, до 30%.

Индукционный нагревательный котел Преимущества:

● Не требуется дымоход

● Отсутствие дыма и взрывоопасности

● 100% КПД, быстрый нагрев

● Экономичные эксплуатационные расходы

● Отдельная вода с электрическим нагревом

3

3 теряется в процессе нагрева воды

     Отсутствие механических частей и сложная электроника обусловливают малую отказоустойчивость и долговечность индукционных котлов (производитель указал их срок службы 25 лет). В системах отопления с питанием от индукционного котла имеет место явление электромагнитной обработки воды, препятствующее налипанию известкового налета внутри труб, клапанов, насосов и других устройств системы центрального отопления. Этот эффект влияет не только на работу самого котла, но и определяет большую эффективность и долговечность всей системы отопления.

Индукционные котлы относятся к первому классу пожарной и электробезопасности. Для работы им нужно только электричество, поэтому нет риска отравления выхлопными газами или газом. Комфортабельный индукционный котел не имеет высокотемпературных соединений, поэтому пожароопасности тоже нет. Правильное подключение гарантирует полную безопасность устройства во всех отношениях.

Внутренняя структура

Несколько моделей на выбор

Настенный монтаж AC220V 5-10KW или AC380V 8-15KW / Вертикальный AC380V 20-30KW

220V/380V 6-15 кВт без насоса

220V/380V 6-15 кВт внутри насоса

AC380V 20-30 кВт без насоса

Компоненты продукта

Teartic Dector

Electromagnetic Induction Coil

Dectrect Dector. Dector 3

Dectrect Dector 3 9000.

Внутренний насос и расширительный бак

Гнездо водяного насоса

Экран дисплея и сенсорное управление

Установка

Схема прямого подключения

Установка для хранения тепла

Параметры

Модель № Входное напряжение Номинальная мощность Зона нагрева Размеры/Вес
РЗ-CNL-6 АС220В 6кВт 40-80 м 2 620*350*145 мм / 13 кг
РЗ-ЦНЛ-8 АС220В/380В 8кВт 60-100 м 2 620*350*145 мм / 13 кг
РЗ-ЦНЛ-10 АС220В/380В 10кВт 80-120 м 2 620*350*145 мм/14 кг
РЗ-ЦНЛ-12 АС380В 12кВт 100-150 м 2 620*350*145 мм/14 кг
РЗ-ЦНЛ-15 АС380В 15кВт 120-200 м 2 620*350*145мм/15кг
РЗ-ЦНЛ-20 АС380В 20кВт 180-260 м 2 750*450*950 мм / 45 кг
РЗ-ЦНЛ-25 АС380В 25кВт 220-300 м 2 750*450*950 мм / 45 кг
РЗ-ЦНЛ-30 АС380В 30кВт 250-360 м 2 750*450*950 мм / 50 кг
