Темный газовый инфракрасный излучатель (обогреватель) ГИИ-ТМ-15, ГИИ-ТМ-20, ГИИ-ТМ-30, ГИИ-ТМ-40, ГИИ-ТМ-50

ПРОСТО — ФУНКЦИОНАЛЬНО — ЭФФЕКТИВНО

ПРОМЫШЛЕННЫЕ ГАЗОВЫЕ ИНФРАКРАСНЫЕ ОБОГРЕВАТЕЛИ — это один из видов децентрализованных систем отопления. В противоположность системам центрального отопления, децентрализованные системы обогрева характеризуются тем, что тепло вырабатывается непосредственно в месте, где это необходимо (склад, рабочее место, производство и т.д.). При этом никакие дополнительные теплоносители, которые могут вызвать потери при его транспортировке к месту обогрева, не требуются.

   Производственное объединение «РЕГНУМГАЗ» уже много лет занимается внедрением систем отопления с использованием «светлых» и «темных» промышленных газовых инфракрасных излучателей марок ГИИ, ГИИ-ТМ.
  В различных источниках газовые инфракрасные излучатели могут называться как инфракрасный обогреватель, газовая горелка инфракрасного излучения или инфракрасная газовая горелка. Их применяют в качестве основной и локальной системы отопления на различных объектах по всему миру.
     При изготовлении инфракрасных излучателей используется технология, комплектующие и конструкторская документация немецкой фирмы «Schwank» (Шванк) г. Кельн, Германия — первой с мире компании, которая изобрела инфракрасный обогреватель и получила на него патент в 1938 году.

«Темные» газовые инфракрасные излучатели – среднетемпературные обогреватели, излучающим элементом в которых является металлическая труба.

Основной элемент темных газовых инфракрасных обогревателей «Schwank» — бесшумная инновационная горелка типа «Whisper-Jet», являющаяся результатом наших многолетних исследований и разработок. Компания Schwank предлагает горелочную систему, состоящую из горелки и нагнетающего вентилятора. Эта система производит длинное ламинарное пламя (до 6 м), проходящее внутри излучающей трубы. Ввиду этого обеспечивается равномерная теплопередача в излучающей трубе, что оказывает непосредственное влияние на энергосбережение всей системы. При этом излучающая труба, нагреваясь ОТ 400 до 650 °C, производит инфракрасное излучение, преобразовываемое в тепловую энергию. Рефлекторы направляют лучистое тепло на поверхность, подлежащую обогреву.

Конструкция горелки – результат сочетания большого опыта в производстве систем обогрева и непрерывной исследовательской деятельности. В ней используется запатентованная керамическая плитка Schwank и нагнетающий вентилятор, который не подвержен воздействию отработанных газов, что значительно продлевает надежность и длительность эксплуатации.

БЕСШУМНАЯ ГОРЕЛКА ЯВЛЯЕТСЯ ДОСТИЖЕНИЕМ СОВРЕМЕННОЙ ТЕХНОЛОГИИ, КОТОРОЕ ПРАКТИЧЕСКИ ИСКЛЮЧАЕТ ЗАГРЯЗНЕНИЕ ОКРУЖАЮЩЕЙ СРЕДЫ БЛАГОДАРЯ ЭКОЛОГИЧЕСКОМУ СГОРАНИЮ ГОРЮЧЕЙ СМЕСИ. ОНА МОЖЕТ ИСПОЛЬЗОВАТЬ ПРИРОДНЫЙ ГАЗ, СЖИЖЕННЫЙ ГАЗ ИЛИ БИОГАЗ

СИСТЕМА ГАЗОВОГО ИНФРАКРАСНОГО ОТОПЛЕНИЯ —
ЭТО  СОЛНЕЧНОЕ ТЕПЛО И КОМФОРТ В ВАШЕМ ПОМЕЩЕНИИ!

ИЗЛУЧАТЕЛИ «ТЕМНОГО ТИПА», ПРОИЗВОДИМЫЕ КОМПАНИЕЙ Schwank — ПРАКТИЧНЫЕ И НАДЕЖНЫЕ ГАЗОВЫЕ ИНФРАКРАСНЫЕ ОБОГРЕВАТЕЛИ.
ОНИ ОТЛИЧАЮТСЯ ПРОСТОТОЙ КОНСТРУКЦИИ, ВКЛЮЧАЮЩЕЙ ДОЛГОВЕЧНЫЕ КОМПОНЕНТЫ.   ИСПОЛЬЗУЕМЫЕ МАТЕРИАЛЫ БЫЛИ ТЩАТЕЛЬНО ОТОБРАНЫ С РАСЧЁТОМ ИХ ДЛИТЕЛЬНОЙ ЭКСПЛУАТАЦИИ И СОХРАНЕНИЯ ФУНКЦИОНАЛЬНОСТИ.

ПРИНЦИП РАБОТЫ ИЗЛУЧАТЕЛЯ:
Газовая горелка обогревателя создаёт внутри излучающих труб длинное ламинарное пламя, которое разогревает излучающую трубу до 650°C. Вследствие этого специальные легированные трубы выделяют инфракрасное излучение, которое воспринимается как приятная теплота в зонах, подлежащих обогреву. В отличие от газовых инфракрасных излучателей «светлого» типа, трубы не дают оранжевое свечение, а остаются тёмными, отсюда и название этого типа излучателей – «темные».
Помимо непосредственного воздействия инфракрасного излучения обогревателей «тёмного» типа существует еще и косвенное воздействие. Оно проявляется в нагревании окружающих нас поверхностей (к примеру, пола, оборудования, предметов обстановки), которые после нагрева также начинают излучать полученное тепло, нагревая воздух.

При обогреве помещений с применением газовых инфракрасных излучателей, ощущаемая температура всегда выше, чем фактическая температура воздуха

УЗНАТЬ БОЛЕЕ ПОДРОБНО О ПРИНЦИПЕ РАБОТЫ

ПРЕИМУЩЕСТВА «ТЕМНЫХ» ГАЗОВЫХ ИНФРАКРАСНЫХ ОБОГРЕВАТЕЛЕЙ

Нагнетающий вентилятор не контактирует с горячими отработанными газами, следовательно, он более надёжен и долговечен в эксплуатации

Горелочная система дутьевого типа производит длинное ламинарное пламя, обеспечивая сбалансированную теплоотдачу и более высокий лучистый КПД

Исключительно высокое энергосбережение

Равномерное и комфортное распределение тепла

Возможность локального отопления или создания различных температурных зон внутри одного помещения

Не создаёт движения воздушных масс и, как следствие, циркуляцию пыли

Конструкция, размещаемая на стенах или потолке, экономит полезную площадь пола

Короткое время выхода на полную мощность

Немецкое качество продукции

Бесспорное лидерство в области

Учитывая результат многолетних исследований и разработок, а также большой опыт (с 1996 года) внедрения энергоэффективных систем отопления в России, компания Schwank предлагает инфракрасные излучатели, отличающиеся инновационными решениями в деталях и разработанные согласно передовым стандартам качества.

— НАГНЕТАЮЩИЙ ВЕНТИЛЯТОР —

— ПРОСТОТА КОНСТРУКЦИИ —

— КАЧЕСТВО, ПРОВЕРЕННОЕ ВРЕМЕНЕМ —

— ИСКЛЮЧИТЕЛЬНАЯ НАДЕЖНОСТЬ —

— ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ —

— ЭНЕРГОЭФФЕКТИВНОСТЬ —

— ПРОМЫШЛЕННОЕ ИСПОЛНЕНИЕ —

ОПИСАНИЕ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марки газовых инфракрасных излучателей «темного» типа:  ГИИ-ТМ-15, ГИИ-ТМ-20, ГИИ-ТМ-30, ГИИ-ТМ-40, ГИИ-ТМ-50

«Темные» излучатели серии ГИИ-ТМ — практичные и надежные газовые инфракрасные обогреватели. Они отличаются простотой конструкции, включающей долговечные компоненты, такие как, к примеру, нагнетающий вентилятор. Кроме того, серия ГИИ-ТМ привлекает идеальным соотношением цена / мощность, что обеспечивает небольшие расходы на его приобретение

Базисом «темных» обогревателей ГИИ-ТМ является бесшумная горелка «Whisper-Jet» — достижение современной технологии, разработанная и запатентованная компанией Schwank. Она производит ламинарное пламя длиной до 6-ти метров и исключает загрязнение окружающей среды благодаря экологическому сгоранию горючей смеси.

ХАРАКТЕРИСТИКИ ГИИ-ТМ тип U

ХАРАКТЕРИСТИКИ ГИИ-ТМ тип L

КЛЮЧЕВЫЕ ОСОБЕННОСТИ ПРОДУКТА:

Лучистый КПД – не менее 52%

Горелка с нагнетающим вентилятором

Оптимальная геометрия отражателя

Долговечные компоненты

Две конфигурации излучателей: U-образные и L-образные

Не создаёт движения воздушных масс и циркуляцию пыли

Быстрая и простая уcтановка

Высокое качество и долговечность в эксплуатации

Немецкие комплектующие + многолетний российский опыт (с 1996 года)

Обогреватели ГИИ-ТМ  —
— результат многолетнего опыта, исследований и разработок

СФЕРЫ ПРИМЕНЕНИЯ «ТЕМНЫХ» ГАЗОВЫХ ИНФРАКРАСНЫХ ОБОГРЕВАТЕЛЕЙ

— ЦЕХА — СКЛАДЫ — ПРОИЗВОДСТВЕННЫЕ ПОМЕЩЕНИЯ — ЖЕЛЕЗНОДОРОЖНЫЕ СТАНЦИИ — АНГАРЫ — ТОРГОВЫЕ ПАВИЛЬОНЫ — СПОРТИВНЫЕ КОМПЛЕКСЫ —

ИЗЛУЧАТЕЛИ «ТЕМНОГО» ТИПА ХОРОШО ЗАРЕКОМЕНДОВАЛИ СЕБЯ В  ОТОПЛЕНИИ РАЗЛИЧНЫХ  СКЛАДОВ, СТАНЦИЙ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ, МАСТЕРСКИХ, ЛАБОРАТОРИЙ  И ВО МНОГИХ ДРУГИХ ОБЛАСТЯХ

Mы готовы предоставить все услуги по внедрению системы отопления с газовыми инфракрасными излучателями. Проектирование, строительно-монтажные работы, пуско-наладочные работы, обучение персонала, последующее техническое обслуживание — мы выполним весь комплекс работ сами, либо предоставим необходимые консультации

Вам необходимо заполнить опросный лист (техническое задание). На основании исходных данных наши специалисты произведут тепловой расчет и мы предоставим вам коммерческое предложение на систему отопления с газовыми инфракрасными излучателями для вашего помещения.

Также, при необходимости, мы сможем вам бесплатно предоставить расчет экономической эффективности нашей системы отопления  по сравнению с традиционными конкретно по вашему объекту, в котором будет отражена приблизительная экономия в цифрах и, тем самым, показать вам насколько экономичной она является!

По вопросам приобретения газовых инфракрасных излучателей или получения дополнительной более подробной информации по оборудованию Вы можете связаться с нами позвонив по телефонам
+7 (343) 346-80-18, 255-93-05

написать нам на электронную почту
regnumgaz@mail. ru

либо заполнить форму обратной связи ниже

ЗВОНИТЕ ИЛИ ПИШИТЕ НАМ!
МЫ БУДЕМ РАДЫ СОТРУДНИЧЕСТВУ С ВАМИ!

СКАЧАТЬ ФАЙЛЫ:

Обзор инфракрасных обогревателей — CARLIEUKLIMA RUSSIA

Итальянский завод CARLIEUKLIMA (Карлиэуклима) производит приборы отопления лучистого типа для помещений промышленного назначения, а также спорт. площадок, стадионов и сельскохозяйственных площадей. Проведём краткий обзор инфракрасных обогревателей Carlieuklima.

К приборам CARLIEUKLIMA относятся:

  • Воздухонагреватели (газовые)
  • Инфракрасные излучатели (тёмного и светлого типов)
  • Термопанели
  • Приточно—вытяжные установки
  • Тепловентиляторы (водяного и электрического типов)
  • Отсечные воздушные завесы (водяного и электрического типов)

EURAD Газовые обогреватели тёмного типа
Длина прибора от 3 до 18 м (в зависимости от выбранной модели)
Тепловая мощность от 15 до 68 кВт (в зависимости от выбранной модификации)
КПД 91%

EURAD работает, используя любой вид газового топлива.

Служит для отопления цехов, складов, животноводческих ферм и прочих промышленных, а также спортивных сооружений назначения малых, средних и больших размеров.
Существует возможность применения EURAD в сушке, разморозке и т.д. Важной особенностью излучателей Карлиэуклима является гибкость в вопросах монтажа, а также возможность локально отапливать практически любые помещения. Конструкция газового излучателя позволяет осуществлять его подвес на креплениях с учётом требуемого угла направления теплового потока от инфракрасного излучателя Eurad к отапливаемым поверхностям. Принцип действия обогревателя Carlieuklima основан на излучении инфракрасного теплового спектра с последующим нагревом всех физических тел. Именно при таком способе отопления энергозатраты будут всегда являться самыми низкими из всех существующих на данный момент системах отопления.

EUCERK Ленточные системы инфракрасного отопления

Длина труб от 20 до 250 м

Тепловая мощность 40 — 350 кВт
КПД 92 %



Отопительная система EUCERK является новым словом в  инфракрасном отопление. Особое внимание в Eucerk уделено высокой производительности тепла, безопасности и значительному сокращению вредных выбросов в процессе горения топлива в атмосферу. Гибкость в вопросах комплектации с учётом форм, расположению относительно помещения и диапазону тепловой мощности. Особенно важным является то, что именно в данной системе газопотребляющее устройство (горелка) установлена на улице!

EUCERAMIC Инфракрасные обогреватели светлого типа
Тепловая мощность от 7 до 60 кВт
КПД 100%

Данные инфракрасные промышленные излучатели работают на газовом топливе. В основу этих газовых обогревателей заложены простота монтажа и гибкость в вопросах размещения относительно помещений любых промышленных животноводческих и спортивных типов. Euceramic отличается практически мгновенным набором мощности. Исполнение горелки — нержавеющая сталь. Данный излучатель является идеальным решением для локального обогрева открытых и закрытых площадок. Euceramic включает в себя несколько типов излучателей CARLIEUKLIMA светлого типа.

К ним относятся Euceramic Eco, Euceramic He, Euceramic Сulto, Euceramic Agry, Euceramic Rialto, Euceramic Arena.

Каждый из типов газовых инфракрасных излучателей изготовлен с учётом особенностей, учтённых производителем для отопления помещений разных назначений и конструктивных деталей. Высококачественные материалы, используемые при изготовлении задают самую высокую планку в области гарантийных обязательств от завода изготовителя.

EUTERM Инфракрасные водяные панели
Длина труб обогревателя от 2 до 50 м

Ширина труб 300, 600, 900 и 1200 мм
Тепловая мощность от 100 до 2200 Вт/п.м

EUTERM является лучистой системой отопления, которая представляет собой специальные термические панели. В качестве теплоносителя подводится горячая вода. Самым важным является то, что данные панели разрешено использовать в помещениях с категориями А и Б. При своём эстетическом дизайне применение панелей EUTERM позволяет оставить свободными стены и пол. Высокая теплоотдача позволяет существенно экономить топливо. При необходимости панели Euterm Carlieuklima возможно применять в режиме охлаждения помещений.

Специальная конструкция панелей позволяет достигать самых высоких показателей по теплоотдачи панели Euterm. Простота конструкции делает данный отопительный прибор простым в установке и монтаже. Эффективность применения Euterm подтверждает большое число успешно реализованных проектов на объектах за рубежом и на территории России. По вопросам приобретения и заказа оборудования Карлиэуклима, а также расчётов или подбора системы отопления вы можете обращаться по телефону +7 (8452) 49-00-11 или связаться с нашими специалистами по электронной почте [email protected].

Длинноволновые керамические инфракрасные излучатели — электрические нагревательные элементы

ЗагрузкиФорма запроса

Домашняя страница Продукты Инфракрасные обогреватели Длинноволновые керамические инфракрасные излучатели

Длинноволновые керамические инфракрасные излучатели надежны, стандартизированы и имеют очень конкурентоспособную цену. При температуре от 300 °C до 750 °C керамические нагреватели выделяют от среднего до длинноволновое ИК-излучение от 2 до 10 мкм. Большинство пластиков и многие другие материалы очень хорошо поглощают этот диапазон длин волн. Мы поставляем два основных типа: Полые керамические эмиттеры и полые керамические эмиттеры. Последние имеют полое пространство за нагревательным змеевиком, что обеспечивает более короткий нагрев и охлаждение. раз и меньше потери тепла в тыл. Оба доступны в стандартных размерах с термопарами или без них. Кроме того, подходящие аксессуары такие же отражатели также доступны. Они гарантируют, что выход излучения более 95 % можно направить на переднюю часть излучающей поверхности.

Выберите из наших длинноволновых керамических инфракрасных излучателей одну из следующих моделей:

  • Цельнокерамические излучатели
  • Полые керамические эмиттеры
  • Термопара
  • Длинноволновые ИК-системы и аксессуары

Твердые керамические излучатели

FTE черный (полнопроходной элемент) Желтый FTE (полный элемент корыта) HTE (полупроходной элемент)

Из-за их широкого коэффициента излучения; длительный срок службы, легкая взаимозаменяемость и точное позиционирование цельнокерамические эмиттеры используются во многих различных областях. Классические примеры использования можно найти в термоформовании пластмасс, предварительном нагреве и сушке во время печати и отверждении краски. Непромышленные применения включают инфракрасные сауны, тепловые излучатели или тепловые мосты для поддержания температуры пищи.


Белая глазурованная керамическая поверхность защищает компонент от окисления и коррозии. Также предусмотрено альтернативное остекление черного или желтого цвета. Последний меняет цвет в горячих условиях, так что отдельные неисправные эмиттеры могут быть быстро обнаружены в структуре плиты.

Цельнокерамические излучатели, стандарт

  • Соединение: 100-миллиметровые бусинки
  • Цвет: белый
  • Термопара: тип K (дизайн Cerix)
  • Крепление: клеммная колодка с пружиной и зажимом
  • Размер: см. таблицу
  • Напряжение/мощность: 230 В / см. таблицу

Цельнокерамические эмиттеры, опция

  • Соединение: возможны другие длины
  • Цвет: черный, желтый
  • Термопара: нет
  • Крепление: нет
  • Размер: нет
  • Напряжение/мощность: 230 В / возможно другое
Тип Размеры
Мощность (при 230 В)
другие напряжения и мощности по запросу
* с допуском UL (номер UL: 120601-E214574)
Вспомогательные средства выбора см. главу Обслуживание (Вспомогательные средства выбора, Руководство пользователя)
FTE* ( F ull T грубый E элемент)
245 х 60 х 31 мм 150 Вт, 250 Вт, 300 Вт, 400 Вт,
500 Вт, 650 Вт, 750 Вт, 1000 Вт
HTE* ( H альфа T черновая E элемент)
122 х 60 х 31 мм 125 Вт, 150 Вт, 200 Вт,
250 Вт, 325 Вт, 500 Вт

Полые керамические излучатели

FFEH (полный плоский элемент) HFEH (полый полуплоский элемент) QFEH (четверть плоского полого элемента) SFEH (полый квадратный плоский элемент)

Полые керамические эмиттеры изготавливаются с полостью сзади, которая служит тепловым барьером. Сзади выделяется меньше тепла. Это экономит энергоресурсы, а также уменьшает износ окружающего шкафа. А из-за их небольшой массы время нагрева обычно сокращается прибл. 40 % по сравнению с твердотельными керамическими эмиттерами. Таким образом, эти эмиттеры часто можно использовать для циклических и прерываемых процессов.

Несмотря на то, что с помощью отражателей можно достичь почти такого же КПД цельнокерамических излучателей, преимущества полых керамических излучателей заключаются в том, что они эффективно работают и без отражателей (см. исследовательский отчет). Затем энергия «сохраняется» при использовании отражателя, поскольку он менее подвержен нагрузкам. Наконец, за счет уже «установленной» эффективности излучения элемент меньше зависит от безупречного функционирования отражателя.

Это важный факт, так как эффективность рефлектора может быстро снижаться из-за загрязнения, агрессивных сред и сильного нагрева.

Из-за объема установленной полости полые керамические излучатели толще цельных и всегда имеют плоский формат.


Полые керамические эмиттеры стандарт

  • Соединение: 120-миллиметровые бусинки
  • Цвет: белый
  • Термопара: тип K (дизайн Cerix)
  • Крепление: клеммная колодка с пружиной и зажимом
  • Размер: см. таблицу
  • Напряжение/мощность: 230 В / см. таблицу

Вариант с полыми керамическими эмиттерами

  • Соединение: возможны другие длины
  • Цвет: черный, желтый
  • Термопара: нет
  • Крепление: нет
  • Размер: нет
  • Напряжение/мощность: 230 В / возможно другое
Тип Размеры Мощность (при 230 В)
другие напряжения и мощности по запросу
Вспомогательные средства выбора см. главу Обслуживание (Вспомогательные средства выбора, Руководство пользователя)
FFEH (полный плоский элемент) 245 х 60 х 36 мм 250 Вт, 300 Вт, 400 Вт, 500 Вт, 600 Вт, 800 Вт
HFEH (полый полуплоский элемент) 122 х 60 х 36 мм 125 Вт, 200 Вт, 250 Вт, 300 Вт, 400 Вт
QFEH (четверть плоского полого элемента) 60 х 60 х 36 мм 125 Вт, 200 Вт
SFEH (полый квадратный плоский элемент) 122 х 122 х 36 мм 250 Вт, 300 Вт, 400 Вт, 500 Вт, 600 Вт, 800 Вт

Термопара

В элементы также может быть встроена термопара типа K (NiCr-Ni). Благодаря запатентованной технологии Cerix его можно точно позиционировать. Это гарантирует быстрое время реакции и повторяемость измерений, а также взаимозаменяемость с другими излучателями.


Длинноволновые ИК-системы и аксессуары

Различные ИК-системы с керамическими излучателями прочно зарекомендовали себя в различных отраслях промышленности. Среди них рефлекторы и проекторы. Последние в основном представляют собой рефлекторы с корпусом, что позволяет использовать их как автономное решение. Однако отражатели часто интегрируются как компоненты в более крупные системы, плиты или стойки.

На видео показана установка керамического элемента Ceramicx FTE в отражатель.

Просматривая видео, вы соглашаетесь с тем, что ваши данные будут переданы на YouTube и с тем, что вы ознакомились с политикой конфиденциальности.

показать видео


На видео показана установка керамического элемента Ceramicx FTE в проектор.

Просматривая видео, вы соглашаетесь с тем, что ваши данные будут переданы на YouTube и с тем, что вы ознакомились с политикой конфиденциальности.

показать видео

  • Отражатели для керамических излучателей
  • Проекторы для керамических излучателей
  • Модуль ИК 260
  • Аксессуары

Отражатели для керамических излучателей

Керамические излучатели легко устанавливаются с помощью отражателей . Излучатели закреплены в отражателе, а отражатель прикручивается через две внутренние резьбы (см. руководство по установке).

Поверхность рефлекторов с полированным алюминиевым покрытием обеспечивает оптимальное отражение теплового излучения. Направляя это тепло вперед, потери излучения в тыл сведены к минимуму. Отражатель также защищает излучатели и механические соединения. Отражатели доступны для одного до пяти керамических излучателей. Они также используются при изготовлении нагревательных плит по индивидуальному заказу.

Тип Соответствующий Размеры (Д х Ш х В)
* без клеммной колодки и кабеля
Специальные размеры доступны по запросу. Возможно изготовление из нержавеющей стали.
УЗВ 0,5 1 HTE/HFEH/QFEH 160 x 100 x 60 мм (включая стойки)
РАН С 1 ЭПЗ/ЭФЭ 250 x 92 x 44 мм (включая стойки)
РСБУ 1 1 ЭПЗ/ЭФЭ 254 x 100 x 60 мм (включая стойки)
РАН Q 1 СФЭХ 160 x 170 x 60 мм (включая стойки)
РСБУ 2 2 FTE / FFEH 504 x 100 x 60 мм (включая стойки)
РСБУ 3 3 FTE / FFEH 754 x 100 x 60 мм (включая стойки)
РСБУ 4 4 FTE / FFEH 1004 x 100 x 60 мм (включая стойки)
РСБУ 5 5 FTE / FFEH 1254 x 100 x 60 мм (включая стойки)

Проекторы для керамических излучателей

Проектор в основном представляет собой рефлектор с корпусом. Этот шкаф позволяет простую фиксацию, например. у сушилки. В качестве альтернативы проекторы также можно использовать в качестве терминала для прямого крепления к стене. Уже существуют соответствующие держатели, а также соединительный провод длиной 1,5 м с гибкой металлической трубой.

Тип Соответствующий Размеры (Д х Ш х В)
Специальные размеры доступны по запросу. Возможно изготовление из нержавеющей стали.
ШАГ 1 1 ЭПЗ/ЭФЭ 258 x 94 x 76 мм (без монтажного кронштейна)
ШАГ 2 2 FTE / FFEH 508 x 94 x 76 мм (без монтажного кронштейна)
ШАГ 3 3 FTE / FFEH 758 x 94 x 76 мм (без монтажного кронштейна)
ШАГ 4 4 FTE / FFEH 1008 x 94 x 76 мм (без монтажного кронштейна)
ШАГ 5 5 FTE / FFEH 1258 x 94 x 76 мм (без монтажного кронштейна)

Прожекторы идеально подходят для сушки краски или обогрева рабочих мест. Однако они не оснащены IP-защитой. При работе их на защищенных открытых площадках мы рекомендуем заказывать ComfortSun с изоляцией IPx4.

Дополнительную информацию об установке и технических деталях можно найти на сайте comfortsun.freek.de

Модуль IR 260

Модуль IR 260 представляет собой надежное модульное конфигурируемое решение для обогрева с высокоэффективной черной керамикой. полые эмиттеры типа SFEH (расположение 2×2). Размер 262 х 262 х 60 мм. Устройство можно подключить либо последовательно, либо параллельно, что позволяет использовать их при различных напряжениях питания.

Внешний корпус из нержавеющей стали, внутренний отражатель из полированной алюминизированной стали, что придает модулю IR 260 его высокие отражающие свойства. Четыре болта с резьбой М6 для крепления расположены сзади.

Опционально один из излучателей может быть оснащен термопарой типа K (включая соответствующий штекер для подключения термопары). Это позволяет регулировать мощность в зависимости от температуры нагревателя.

Модуль IR 260 представляет собой модульное масштабируемое решение для машиностроителей и пользователей, хотят построить свои собственные ИК-печи или переоборудовать или расширить существующие печи.

Благодаря удобному монтажу и быстрому подключению этот модуль идеально подходит для каждого проектировщика и монтажника.

  • открытый рисунок

После установки соответствующей рамы модульная конструкция сокращает время монтажа и подключения, а также обеспечивает экономичность. и высокоинтенсивный ИК-нагрев с удельной мощностью до 35 кВт/м 2 .

Напряжение Мощность Текущий
Параллельный В очереди Параллельный В очереди
115 В 600 Вт 150 Вт 5,22 А 1,30 А
230 В 2400 Вт 600 Вт 10,43 А 2,61 А
400 В 1815 Вт 4,54 А
460 В 2400 Вт 5,22 А

Аксессуары

Перекладины

Перекладины Buzz Bar (8 x 2,0 мм) можно использовать с керамическими клеммными колодками, чтобы обеспечить гибкую и не требующую обслуживания систему распределения питания.

Керамические клеммные колодки

Керамическая клеммная колодка используется в системах распределения шин или со вставками из нержавеющей стали для прямого подключения.

V-образные зажимы

Может использоваться для подключения силовых проводов к системам распределения шин в сочетании с крепежным винтом (входит в комплект).




Скачиваний:

  • Установка керамических элементов

Вам также может быть интересно:

Инфракрасные обогреватели Top Industrial Ceramic


Лучшие промышленные керамические инфракрасные обогреватели, кварцевые инфракрасные обогреватели керамические инфракрасные излучатели/нагреватели, коэффициент излучения, закон Стефана-Больцмана, Инфракрасный спектр, закон Планка, закон Вейна, кривые спектрального поглощения и многое другое.

Руководство/обзор для начинающих Что такое инфракрасная энергия?

Когда инфракрасная энергия попадает на объект, он может поглощается, передается или отражается от поверхности. Сумма количество поглощенной, переданной и отраженной энергии должно равняться 100% полная падающая энергия. Объект называется «черным телом», если он поглощает (или излучает) 100% падающего инфракрасного излучения.

На протяжении многих лет применялось множество различных форм инфракрасного излучения. были разработаны источники тепла. Некоторые из наиболее знакомых форм, которые можно увидеть Сегодня это трубчатые нагреватели в металлической оболочке, кварцевые трубки, кварцевые лампы, газовые каталитические, плоские панели и керамические излучатели. Каждый источник имеет свой собственный отличительный набор свойств. Обратитесь к техническому руководству NPH по керамическим инфракрасным излучателям, чтобы получить информацию о свойствах вышеуказанных источников. Это включает в себя, насколько эффективен каждый из вышеперечисленных источники есть, там физическая сила, максимальная температура, нагрев и время охлаждения и цветовая чувствительность.



Наши керамические инфракрасные обогреватели (излучатели) производятся с тремя основными поверхностями излучателя: Вогнутые, плоские и выпуклые. Эти стили лица эмиттера приведут к конкретная картина излучения, как показано в наших «Технических письмах» раздел ниже. Найдите техническое руководство по нашим керамическим инфракрасным обогревателям. ниже. Вогнутая поверхность излучает концентрированный сияющий узор. который очень эффективен, когда требуется зональный нагрев, а также лучистое отопление в целом. Излучатели с плоской поверхностью будут производить равномерную шаблон для равномерного нагрева в непосредственной близости между эмиттером и цель нагревается. Наконец, излучатель выпуклой формы испускает широкая площадь, которая желательна при комфортном отоплении или другом приложений, требующих рассеянного излучения.



Эти обогреватели долговечны, защищены от брызг и имеют антикоррозионное покрытие. Максимальная выходная температура до

1292*F (700*C). Расчетный срок службы 10 000 часов с гарантией один (1) год.



Прокрутите вниз, чтобы найти руководство по инфракрасному излучению, технические характеристики, руководство по применению, технические письма и сопутствующие промышленные керамические инфракрасные обогреватели/излучатели.


Что такое инфракрасная энергия? Что такое инфракрасные волны? Обзор:



Инфракрасное излучение является частью широкого электромагнитного спектр. Связь между электромагнитным излучением такова: следующим образом:

                                                               λ = c

                                                                       f

                                                     Где:

                                                               λ = длина волны в метрах

                                                                c = скорость света (3 x 108   метров в секунду)

900 04                                                                  f = частота в герцах (количество циклов в секунду) 4 Таблица электромагнитного излучения: Видимый спектр:





 Электромагнитный Радиация – видимый спектр



Обратите внимание, что 1 микрон – это единица длины, равная 1 миллионной части метра. Нанометр также является единицей длины, равной одной миллиардной части метра.





Электромагнитный спектр: инфракрасная энергия и инфракрасные волны?



Электромагнитный спектр и длины волн инфракрасного (ИК) диапазона показаны в нанометрах

Электромагнитный спектр включает в себя весь спектр радиоволн, инфракрасное излучение, видимый свет, ультрафиолетовое излучение, рентгеновское излучение. и гамма-лучи. См. подробную иллюстрированную диаграмму EMS ниже, показывающую более короткие и длинные длины волн EMS, сравнение длин волн с реальными фотографиями, включая частоты радио, инфракрасного, видимого, ультрафиолетового и гамма-излучения. Также изображены такие источники, как линии электропередач, AM-радио, мобильные телефоны, инфракрасные обогреватели, рентгеновские аппараты, солнце и радиоактивные источники и т. д., которые их производят. Кроме того, на графической диаграмме ЭМС показана энергия одного фотона (в электрон-вольтах) для всех различных длин волн ЭМС, что указывает на более низкие энергии с более длинными волнами и более высокие энергии с более короткими длинами волн.





Диапазон волн электромагнитного спектра



 Промышленные керамические инфракрасные обогреватели – Руководство по применению

Керамические инфракрасные обогреватели на 96% состоят из инфракрасной энергии. эффективный. Использование электрического инфракрасного тепла можно найти во многих отрасли и приложения и могут быть сгруппированы в четыре основных категории:

         Отверждение

        Сушка

        Нагрев

        Кулинария

        Сауны

Внутри каждой из этих основных категорий буквально сотни конкретных приложений, и этот список продолжает расти по мере технология развивается.





Промышленные керамические инфракрасные обогреватели. вопросник по тепловому отоплению.pdf

Керамические инфракрасные обогреватели — техническое руководство.pdf

Часто задаваемые вопросы Керамические инфракрасные обогреватели — техническое письмо. pdf





  • Термоформование
  • Композиты
  • Упаковка
  • Автомобилестроение
  • Медицинский
  • Электроника
  • Горнодобывающая промышленность
  • Нагрев формы и предварительный нагрев
  • Бесконтактная сушка
  • Подогрев продуктов
  • Сушка краски



 Кварцевые инфракрасные обогреватели





-QCE- Четвертьизогнутый элемент с T/C-K (60 мм x 55 мм x 34 мм)

Излучатель полного желоба FTE (245 мм x 60 мм x 31 мм) -120 В/240 В

-FTE-Излучатель полного желоба-(245 мм x 60 мм x 31 мм) -120 В/240 В

Нагреватель половинного желоба HTE (122 мм x 60 мм x 31) -120 В/240 В

Керамический инфракрасный обогреватель/излучатель с типом K T/C

-QTE-Квартальный излучатель, керамический инфракрасный обогреватель (60 мм x 60 мм x 31 мм)

-FTE-Излучатель полного желоба-черный

FFEH — полностью плоский керамический нагревательный элемент — полый — (245 мм x 60 мм x 36,5 мм)

Полуплоский керамический нагревательный элемент HFEH, полый, 122 мм x 60 мм x 36,5 мм

QFEH-Квадратный плоский керамический нагревательный элемент, полый, 60 мм x 60 мм x 36,5 мм

FFE — полностью плоский керамический нагревательный элемент — 120 В/240 В — 245 мм x 60 мм x 24 мм

Полуплоский излучатель HFE- 120 В/240 В — 122 мм x 60 мм x 24 мм

Плоские керамические инфракрасные обогреватели SFSE-Square-120/240 В — 22 мм x 122 мм x 24 мм

Плоский керамический инфракрасный нагревательный элемент QFE-Quarter — 60 мм x 60 мм x 24 мм

Керамические инфракрасные лампы/излучатели различных размеров

Керамическая инфракрасная лампа ESER

Отражатель лампы — для керамических инфракрасных ламп Эдисона

ESEXL-керамические инфракрасные лампы-желтые

ESES-Ceramic Bub Emitters

-QQE-Четверть кварцевый элемент с (62,5 x 62,5 x 22 мм, 120/240 В

-QQE-Четверть кварцевый элемент с TCK (62,5 x 62,5 x 22 мм, 120/240 В

Керамические клеммные колодки-!, 2,3 и 4 контакта

Держатель керамической инфракрасной лампы

-HQE-Полукварцевый излучатель

-HQE-Полукварцевый излучатель с TCK

-SQE-Квадратный кварцевый излучатель

-SQE-Квадратный кварцевый излучатель с TCK

-FQE-Полностью кварцевый элемент с TCK

-FQE-Полностью кварцевый элемент

— PHQE — полукварцевый элемент стойки

— PFQE — полностью кварцевый излучатель стойки

— Отражатель Ras1 для керамических инфракрасных обогревателей/излучателей FTE — алюминизированная сталь

-Ras-Reflectors-Все размеры, алюминированная сталь Может вмещать 1-5 излучателей FTE

-QFEH-Квадратная плоская эмиттерная полость

Проектор-1-сверху и снизу

Проектор-3-Корпус/корпус

Проекто-2-Корпус

Проектор-4-корпус/корпус

Проектор-5-Корпус/корпус







Керамические кварцевые вольфрамовые быстрые средневолновые нагреватели Стандартные характеристики:

Вольфрамовая нить, используемая в этих нагревателях, представляет собой катушку типа «дикобраз» или «звезда», которая может работать при температурах до 1500 ° C (2732 ° F) с пиковой длиной волны излучения примерно 1,6 микрона. Он достигает максимальной температуры в течение нескольких секунд.

Помимо превосходной структурной жесткости, эта катушка разработана для минимизации светоотдачи и максимизации ИК-излучения, тем самым повышая эффективность ИК-излучения.

Стандартные изделия:

240 В, разъем R7s и стекло диаметром 10 мм.

Модель     Мощность     Макс. Температура катушки Общая длина     Длина с подогревом
QTS     750 Вт     1450°C (2642°F)     224 мм     170 мм
QTM     1000 Вт     1450°C (2642°F)     277 мм    225 мм
QTL     1500 Вт     1270°C (2318°F)     473 мм 415 мм
QTL     1750 Вт     1470°C (2678°F)     473 мм     415 мм
QTL     2000 Вт     1500°C (2732°F)     473 мм     415 мм 9000 3

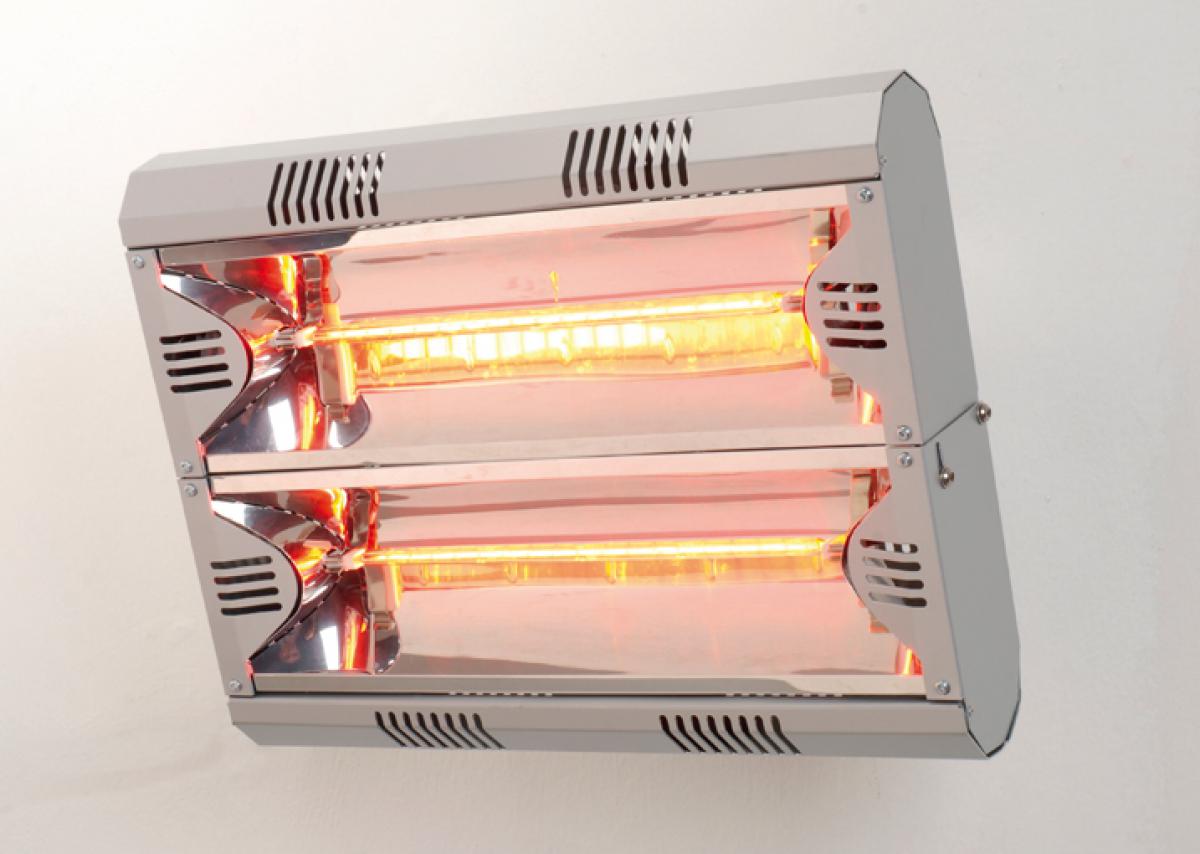

Керамический кварцевый галогенный коротковолновый нагреватель Стандартные характеристики:



Эти нагреватели заполнены газообразным галогеном, что позволяет поддерживать температуру вольфрамовой нити накала до 2600°C (4712°F).

Имея пиковую длину волны излучения около 1 микрона, они чрезвычайно проникающие и обеспечивают быстрое включение/выключение.

Стандартные продукты:
Соединительная муфта R7s и стекло диаметром 10 мм.

Модель     Мощность     Напряжение     Макс. Температура катушки Общая длина     Длина с подогревом
QHS     750 Вт     240 В     2410°C (4370°F)     224 мм     170 мм
QHS     1000 Вт     480 В     2520°C (4568 °F)     224 мм     170 мм
QHM     1000 Вт     240 В     2410°C ( 4370°F)     277 мм     225 мм
QHL     2000 Вт     240 В     2250°C (4082°F)     473 мм     415 мм
QHL     2000 Вт     480 В     2390°C (4334°F)     473 мм     415 мм


Кварцевый галогенный длинноволновый нагреватель


Доступен со стандартным напряжением 240 В и нестандартным напряжением 480 В
Размеры: 10 x 473 мм
Для других вариантов, пожалуйста, свяжитесь с нами напрямую.

Кварцевые галогенные длинноволновые нагреватели заполнены газообразным галогеном.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
