Интернет кабель разъем: Как обжать сетевой кабель своими руками?

Разъемы Ethernet — ВИДЕОГЛАЗ Москва

96

По популярности По цене (дешевле) По цене (дороже) По размеру скидки

С учетом наличия

Код: 30990

Tantos Джек RJ-45 8P-8C CAT5e Ts

Разъемы Ethernet

Унифицированный разъём, используемый в телекоммуникациях. Тип RJ cat 5е. Соединение под обжим. Корпус выполнен из пластика. Максимальное напряжение составляет 125 В. Максимальный ток 1,5 А. Кол-во Показать ещё

5.87

Уточнить оптовую цену

В наличии 862 шт

Доставка

31 марта

Самовывоз

30 марта

Код: 171428

PROCONNECT Джек RJ-45 8P8C CAT 5e (05-1021-3)

Разъемы Ethernet

Джек RJ-45 8P8C CAT 5e PROconnect предназначен для соединения телекоммуникационного оборудования: компьютеры, офисные АТС, сетевые коммутаторы, концентраторы, коммутационные панели, маршрутизаторы, Показать ещё

3. 52

3.91

0.39 экономии

Уточнить оптовую цену

В наличии 108 шт

Доставка

31 марта

Самовывоз

30 марта

Код: 15064

REXANT Джек RJ-45 8P-8C CAT5e (с экраном) (05-1023)

Разъемы Ethernet

Джек штекер RJ-45 8Р8С категории 5 REXANT не имеет вставки, поэтому кабель разводится по пинам в самом разъеме и опрессовывается специальным инструментом. Штекер изготовлен из качественного Показать ещё

11.36

12.62

1.26 экономии

Уточнить оптовую цену

В наличии 237 шт

Доставка

31 марта

Самовывоз

30 марта

Код: 38610

Hyperline PLUG-8P8C-U-C5-100

Разъемы Ethernet

Разъем RJ-45(8P8C) под витую пару, категория 5e (50 µ»/ 50 микродюймов), универсальный (для одножильного и многожильного кабеля) (упаковка 100 Показать ещё

1 671

Уточнить оптовую цену

В наличии 27 шт

Доставка

31 марта

Самовывоз

30 марта

Код: 142664

Hyperline KJNE-8P8C-C5e-90-WH

Разъемы Ethernet

Вставка Keystone Jack RJ-45(8P8C), категория 5e, 110 IDC, заделка с помощью NE-TOOL, цвет Показать ещё

138

Уточнить оптовую цену

В наличии мало

Доставка

31 марта

Самовывоз

30 марта

Код: 142852

REXANT Колпачок RJ-45 белый (05-1201)

Разъемы Ethernet

Колпачок RJ-45 белый предназначен для дополнительной защиты места соединения разъема RJ-45 (8P8C) и информационного кабеля при построении телефонных и компьютерных Показать ещё

3.

67

4.08

0.41 экономии

Уточнить оптовую цену

В наличии 81 шт

Доставка

31 марта

Самовывоз

30 марта

Код: 151521

REXANT Джек RJ-45 10P10C CAT 5e (05-1041)

Разъемы Ethernet

Джек RJ-45 10P10C CAT 5e Показать ещё

20.53

22.81

2.28 экономии

Уточнить оптовую цену

В наличии 2050 шт

Доставка

31 марта

Самовывоз

30 марта

Код: 151522

REXANT Джек RJ-45 8P8C CAT 6 (05-1031-4)

Разъемы Ethernet

Джек RJ-45 8P8C CAT 6 (05-1031-4), имеет 8 посадочных мест и 8 Показать ещё

14. 62

16.24

1.62 экономии

Уточнить оптовую цену

В наличии 60 шт

Доставка

31 марта

Самовывоз

30 марта

Код: 169938

Giraffe GF-RJ45

Разъемы Ethernet

RJ-45 разъем (8p8c) Показать ещё

10.00

12.00

2.00 экономии

Уточнить оптовую цену

В наличии 18 шт

Доставка

31 марта

Самовывоз

30 марта

Код: 171427

PROCONNECT Проходной адаптер RJ-45(8P8C), категория 5e (03-0101-4)

Разъемы Ethernet

Проходник 8Р-8С RJ-45 является незаменимым компонентом телекоммуникационной системы.

Проходник применяется для соединения двух 8-ми жильных компьютерных кабелей. Вы легко сможете соединить Показать ещё

27.63

30.70

3.07 экономии

Уточнить оптовую цену

В наличии 25 шт

Доставка

31 марта

Самовывоз

30 марта

Код: 180399

REXANT Колпачок RJ-45 черный (05-1210)

Разъемы Ethernet

Колпачок RJ-45 черный предназначен для дополнительной защиты места соединения разъема RJ-45 (8P8C) и информационного кабеля при построении телефонных и компьютерных Показать ещё

3.67

4.08

0. 41 экономии

Уточнить оптовую цену

В наличии 80 шт

Доставка

31 марта

Самовывоз

30 марта

Код: 182245

REXANT Колпачок RJ-45 желтый (05-1203)

Разъемы Ethernet

Колпачок RJ-45 желтый предназначен для дополнительной защиты места соединения разъема RJ-45 (8P8C) и информационного кабеля при построении телефонных и компьютерных Показать ещё

3.67

4.08

0.41 экономии

Уточнить оптовую цену

В наличии 80 шт

Доставка

31 марта

Самовывоз

30 марта

Код: 185309

Hyperline PLUG-8P8C-U-C5-SH-100

Разъемы Ethernet

Разъем RJ-45(8P8C) под витую пару, категория 5e (50 µ»/ 50 микродюймов), экранированный, универсальный (для одножильного и многожильного кабеля) (100 Показать ещё

4 265

Уточнить оптовую цену

В наличии 386 шт

Доставка

31 марта

Самовывоз

30 марта

Код: 185315

Hyperline PLUG-8P8C-U-C6-100

Разъемы Ethernet

Разъем RJ-45(8P8C) под витую пару, категория 6 (50 µ»/ 50 микродюймов), универсальный (для одножильного и многожильного кабеля) (100 Показать ещё

2 445

Уточнить оптовую цену

В наличии мало

Доставка

31 марта

Самовывоз

30 марта

Код: 251312

Доставка

31 марта

Самовывоз

30 марта

Код: 256897

Amatek AVC-RJ45-MPT

Разъемы Ethernet

Разъем сквозной RJ-45 (8p8c). Тип разъема: 8P8C (RJ-45). Тип витой пары: одножильная или многожильная UTP Кат. 5e. Для проводников толщиной до 24 AWG (0.51 мм). Контакты разъема имеют три ножа, что позволяет их Показать ещё

10.00

11.50

1.50 экономии

Уточнить оптовую цену

В наличии 198 шт

Доставка

31 марта

Самовывоз

30 марта

Код: 256898

Amatek AVC-Cover-RJ45(7000486)

Разъемы Ethernet

Колпачок изолирующий для RJ-45 Материал ПВХ. Цвета: Показать ещё

3.00

3.75

0. 75 экономии

Уточнить оптовую цену

В наличии 72 шт

Доставка

31 марта

Самовывоз

30 марта

Код: 267128

NETLAN EC-UP8P8C-5E-003-TR-100

Разъемы Ethernet

Коннектор NETLAN RJ45/8P8C под витую пару, Кат.5e (Класс D), 100МГц, покрытие 3мкд, универсальные ножи, для проводников 0,47-0,51мм, неэкранированный, уп-ка Показать ещё

284

Уточнить оптовую цену

В наличии мало

Доставка

31 марта

Самовывоз

30 марта

Код: 199983

Hyperline PLUD-8P8C-S-C6-VL

Разъемы Ethernet

Разъем RJ-45 (8P8C) под витую пару, полевая заделка, категория 6, неэкранированный, для одножильного кабеля, зажимной (защелка) хвостовик, фиолетовый, Показать ещё

453

Уточнить оптовую цену

В наличии мало

Доставка

31 марта

Самовывоз

30 марта

Код: 632953

Amatek AVC-Cover-RJ45(7000489)

Разъемы Ethernet

Колпачок изолирующий для RJ-45 Материал ПВХ. Цвета: Показать ещё

3.00

3.75

0.75 экономии

Уточнить оптовую цену

В наличии 70 шт

Доставка

31 марта

Самовывоз

30 марта

Популярные бренды в категории

как обжать и соединить, проверка работы

Интернет-разъем — это незаменимая вещь для подключения к глобальной паутине при отсутствии беспроводных технологий. Несмотря на появление более удобного типа коммутации — Wi-Fi, у частных пользователей и в компаниях кабельные соединения продолжают существовать. В статье пойдет речь о том, какой необходим в таких условиях разъем для подключения интернета, их виды, способы и схема организации соединения вручную.

Коннекторы выбирают по типу и количеству контактов

Как называется разъем для интернет-кабеля

Как называется разъем для интернет-кабеля проще — это соединитель для различных устройств. Это может быть не только патч-корд, предназначенный для подключения к веб-ресурсу или для связи пары роутеров, но и телефонный переходник или проводник между гаджетами.

Его основная направленность — обеспечение взаимодействия и взаимосвязи за счет электромеханического соединения.

 Структура устройства

Коннекторы с названием Registered Jack считаются стандартом приборов подобного назначения. Практически любой соединитель интернет-кабеля имеет строение:

• Пластиковый корпус полупрозрачного цвета.
• Контактные вставки с позолотой.
• Верхняя защелка.
• Гнездо для кабеля.
• Ножи предназначаются для одно- или многожильных проводников, выполненные в технологии IDC.

Одна из причин сохранения проводного варианта связи — его надежность и высокая скорость.

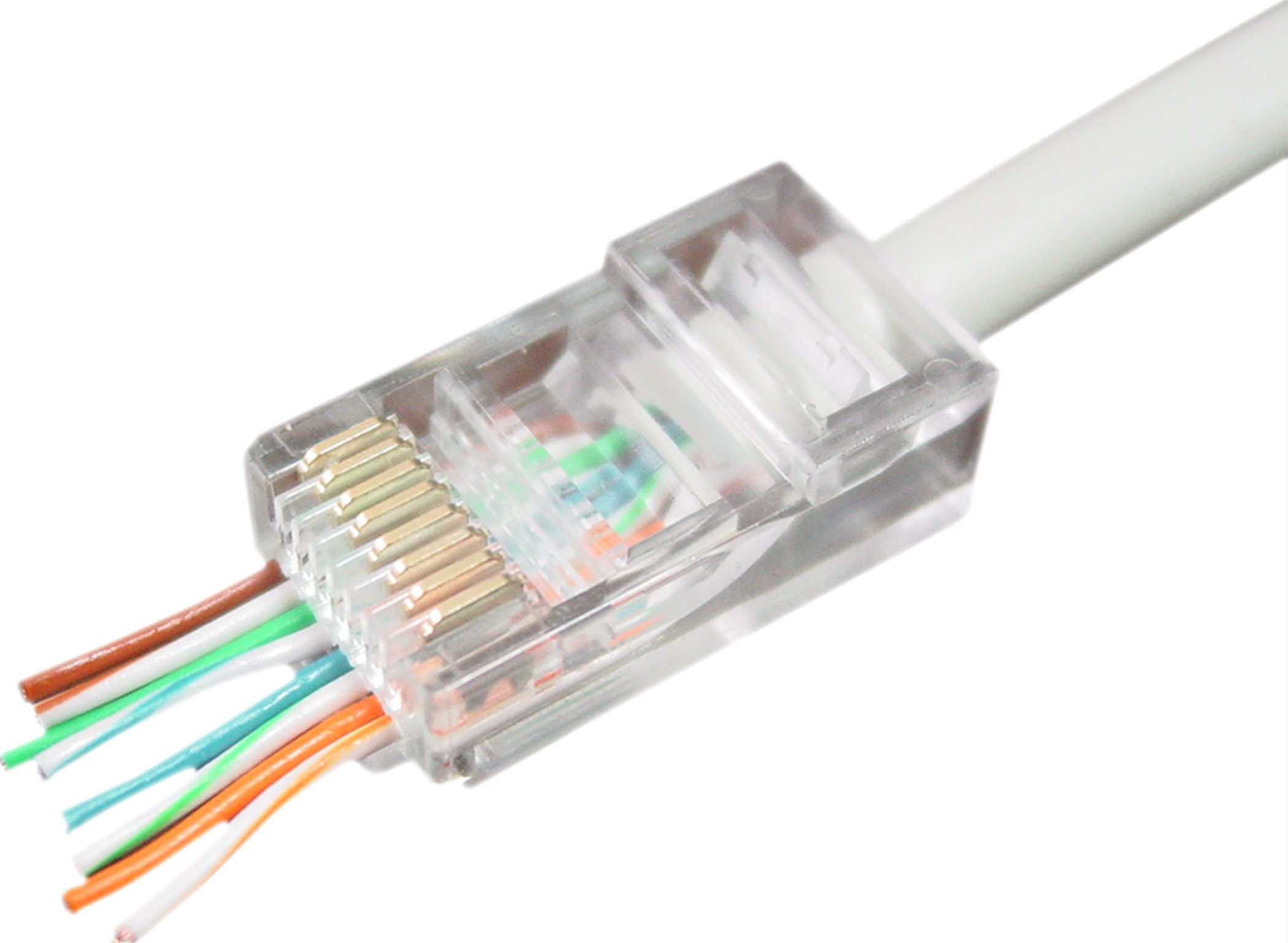

Коннектор для интернет кабеля RJ-45

Коннектор для интернета может иметь простой вид или быть относительно сложноустроенным. От функционала и модели зависит общая стоимость.

На рынке встречаются различные варианты:

• Микро USB RJ: приобретается владельцами планшетов на Android и Windows с небольшим выходом, куда не подойдет обычный провод Ethernet.
• Разветвитель RJ-45 позволяет подсоединить к 1 кабелю пару аппаратов.
• Переходник RJ-45 — удлинитель витой пары.
• Соединитель RJ-11 является телефонным соединителем.
• Удлинитель патч-корда.

Соединитель формата RJ-45

Другие виды

Помимо описанных, также можно встретить:

• Спецификации и модификации RJ-45. К примеру, USB-C — RJ-45, Thunderbolt и др.
• Переходники для оптоволоконных проводов. Они различны по корпусу и торцевому наконечнику.
• Экранированные и неэкранированные коннекторы (stp и ftp). В своей структуре они содержат металлический экран, предотвращающий негативное электромагнитное воздействие от мощных кабелей или другого оборудования.
• Терминальный адаптер организует доступ к локальной линии ISDN телефона или компьютера. Рассматривается как модем.

Кабель можно обжать самостоятельно, имея специальный кримпер или обычную отвертку

Как обжать интернет кабель своими руками

Для самостоятельно обжима необходимо определить категорию витой пары, изучить ее строение, затем подготовить инструменты:

• Кабель для internet-соединения.
• Коннектор.
• Кримпер — средство для обжима.
• Нож.

Операция происходит по стандартной схеме:

1. Снять изоляционный слой: подцепить ножом и убрать 2 или 3 см изоляции, не повредив проводки.
2. Подготовка витой пары: расплести и выпрямить провода, расположить их в верном порядке соответственно стандарту — для прямого кабеля (TIA/EIA-568B, TIA/EIA-568A) или перекрестного, сделать элементы одной длины и поместить их в заранее приобретенный штекер, довести до конца прибора.
3. Обжим: вставить соединитель в пазы кримпера, нажать на ручки. Кабель готов.

При повреждении внутренних частей электрического шнура необходимо удалить этот участок.

Способы как соединить интернет-кабель

Тема удлинения имеющихся в наличии проводов актуальная для многих пользователей. Можно выделить несколько бытовых методов, как это осуществить:

• Скрутить провода, то есть соединить жилы путем их скручивания. Используется и для распределения шнуров в коробах, создания розеток, и для возобновления связи в электрической цепи. Является простым, но не самым надежным вариантом.
• Пайка, или термическая обработка с помощью паяльника. В первых 2 способах обязательно создание слоя изоляции оголенных мест. Обычно применяется изолента. Также для дополнительной защиты от внешних условий пользуются гибкими рукавами.
• Применить клемму (скотч-лок) — пластмассовый коннектор, заполненный гелем, а снаружи имеющий ряд металлических контактов. Упрощают процесс соединения и обеспечивают высокую герметичность конструкции.
• Взять патч-корд типа 8P-8C, выглядящий как маленькая коробка, и соединить 2 отрезка шнура. Метод возможен только в случае, если витая пара уже обжата и сделаны коннекторы.

Навыки обжима витой пары пригодятся и в ряде других ситуаций, например, если произошло механическое повреждение шнура и нет средств или времени на мастера.

Даже обыватель может научиться обжимать кабель формата RJ-45



Проверка работоспособности интернет-кабеля

Если провод был сделан в домашних условиях, его необходимо сразу же проверить и при отрицательном результате обжать заново.

Пользователю необходимо подсоединить конец шнура к хабу, другой вставить в компьютерный порт, после чего попробовать открыть интернет.

Также работоспособность соединения (в частности, целостность кабеля) оценивают специальным прибором — тестером, который анализирует кабельные жилы по отдельности, провода по цветовому маркеру и соседние замыкания. Он способен показать многие технические нюансы:

• Правильность разводки.
• Точное место поломки и ее тип, дистанцию до сломанного участка.
• Трассировку провода.

Работоспособность интернет-кабеля можно проверить с помощью популярной модели Tester MicroScanner Pro

Если в доме есть стрелочный мультиметр, часто используют его для прозвона электрики:

1. Включить режим прибора: поиск сопротивления.
2. Взять зеленую жилу. При прикосновении к ней должно быть указано на дисплее сопротивление в несколько Ом. Аналогично для оранжевого проводка.
3. Направить устройство на 2 жилы, в результате должно получиться более 100 Ом.
4. Если цифры схожи, то обжим прошел успешно — состояние проводов хорошее.

Разъем для проводного интернета хорошо представлен на рынке. Можно подобрать для любых гаджетов в разной ценовой категории. Коннектор прост в использовании, и пользователь способен его подключить без помощи специалиста, а при желании — своими руками обжать витую пару и быстро сделать интернет-соединение.

Кабель Ethernet

Разъемы RJ45 — 8P8C Одножильные и многожильные

Internet Explorer скоро перестанет поддерживаться на этом сайте. Пожалуйста, установите более новый браузер, чтобы продолжить использование нашего сайта.

Переключить навигацию

Поиск

Поиск

Меню

Счет

ShowMeCables предлагает широкий выбор разъемов RJ45. Они доступны как для одножильного, так и для многожильного кабеля Ethernet. Наши соединители RJ45 готовы к отгрузке уже сегодня.

Не знаете, какой разъем Ethernet вам нужен? Позвоните или напишите сегодня, и мы порекомендуем вам правильное решение.

Посмотреть как Список Сетка

Позиции 1–15 из 34

Страница

• Вы сейчас читаете страницу 1
• Страница 2
• Страница 3
• Страница Следующий

Показывать

15 25 50 100

на страницу

Сортировать по Избранное наименование товара Цена Установить нисходящее направление

Посмотреть как Список Сетка

Пункты 1-15 из 34

Страница

• Вы сейчас читаете страницу 1
• Страница 2
• Страница 3
• Страница Следующий

Показывать

15 25 50 100

на страницу

Сортировать по Избранное наименование товара Цена Установить нисходящее направление

Магазин по

Варианты покупок

Тип провода

1. Мель 17
2. Твердый 18

Рейтинги пользователей

Пол

1. Мужской 4
2. Женский 1

Тип кабеля

1. Cat5e 16
2. Категория 6 14
3. Кат6а 2
4. Категория 7 1
5. Категория8 2

Экранирование

1. Экранированный 13
2. Неэкранированный 14

Форм-фактор

1. Прямой 1
2. Клеммный блок 1

Тип разъема

1. Обжим 15
2. Пылезащитная крышка 4
3. Клеммный блок 1
4. Без инструментов 4

Рейтинг

1. Cat5e 15
2. Категория 6 10
3. Кат6а 1
4. Категория 7 1
5. Категория8 3

Торговая марка

1. ShowMeКабели 11
2. СМС 5
3. Пандуит 1
4. Платиновые инструменты 5
5. Нейтрик 4
6. Л-Ком 4

Цена

1. 0,00–99,99 долларов США 33
2. $100. 00 и выше 1

Объяснение кабелей Ethernet | Итон

Выбор правильной категории кабеля Ethernet для вашей сети

В 1973 году исследователь Xerox PARC Боб Меткалф изобрел высокоскоростную сетевую систему под названием Ethernet, позволяющую компьютерным рабочим станциям, серверам и принтерам обмениваться данными и ресурсами. Сегодня Ethernet соединяет сотни миллионов устройств в домах и на предприятиях. В этой статье мы объясним типы кабелей Ethernet, которые составляют основу многих проводных сетей.

Покупка кабеля Ethernet для вашей сети

Если вы покупаете кабель Ethernet впервые, сосредоточьтесь на этих четырех характеристиках, и вы примете правильное решение. При определенных обстоятельствах стоит учитывать и другие факторы, поэтому, если вы сомневаетесь, читайте дальше.

1. Скорость (скорость передачи данных): скорость кабеля относится к количеству данных, которые он может передавать в секунду. 100 Мбит/с означает, что кабель может передавать 100 миллионов бит данных в секунду. В коммерческой сети скорость обычно определяется подключаемым оборудованием (например, сетевой коммутатор с портами Gigabit Ethernet). Для дома выберите кабель, который может поддерживать скорость вашего интернет-соединения, а также возможность увеличения скорости в будущем. Обозначение категории кабеля (например, Cat5e, Cat6 и т. д.) — это простой способ определить скорость кабеля. См. Таблица 1: Сводка кабелей категории для получения дополнительной информации.
2. Экранирование: некоторые кабели Ethernet экранированы для защиты проводников кабеля от электромагнитных помех (ЭМП), создаваемых линиями электропередач, крупным оборудованием и флуоресцентным освещением. Экранирование также предотвращает взаимодействие параллельных проводников внутри оболочки кабеля друг с другом. Дополнительную информацию см. в документе Экранирование кабеля Ethernet .
3. Длина кабеля: Максимальная длина кабеля Ethernet составляет около 295 футов (90 метров). Кабели хорошего качества с экранированием и более толстыми проводниками могут протянуться дальше, но потребуются некоторые пробы и ошибки. Имейте в виду, что кабельные трассы редко бывают прямыми, поэтому запланируйте дополнительный кабель для некоторых изгибов и поворотов. Для получения дополнительной информации см. Длина кабеля Ethernet .
4. Место установки: Кабельные оболочки соответствуют требованиям пожарной безопасности. Если вы планируете прокладывать кабель через стены или между этажами, выберите кабель с рейтингом подъема (CMR) или кабель с рейтингом пленума (CMP). См. Рейтинги куртки для получения дополнительной информации.

Зачем покупать у Eaton?

Мы знаем, что у вас есть из чего выбирать. На первый взгляд все они могут показаться одинаковыми. Разница в том, что вы не видите. С Eaton вы получаете надежное проектирование, проверенную надежность и исключительное обслуживание клиентов. Все наши продукты проходят строгий контроль качества, прежде чем они поступят в продажу, а независимые испытательные агентства проверяют, соответствуют ли наши продукты последним стандартам безопасности и производительности. Наша приверженность качеству позволяет нам поддерживать нашу продукцию ведущими в отрасли гарантиями и отзывчивым обслуживанием клиентов. Это отличие Eaton.

Категории кабелей Ethernet

«Кот» в категориях Cat5e, Cat6 и т. д. является сокращением от «Категория». Сетевые кабели делятся на категории в основном на основе полосы пропускания (измеряется в МГц), максимальной скорости передачи данных (измеряется в мегабитах в секунду) и экранирования.

Cat1

Какое-то время этот кабель с неэкранированной витой парой (UTP) был наиболее распространенным видом проводки для голосовых телефонных систем в домах и офисах. Он состоял из двух изолированных медных проводов, скрученных друг вокруг друга, и был разработан для аналоговой голосовой связи.

Cat2

Кабели категории 2 были способны передавать голос и данные и в основном использовались в 1980-х годах для сетей IBM Token Ring. Он поддерживал скорость передачи данных 4 Мбит/с.

Cat3

Представленные в начале 1990-х кабели категории 3 имели четыре витые пары и были первыми, поддерживающими сети 10BaseT Ethernet, а также цифровую голосовую связь. Он по-прежнему используется в старых зданиях, но его скорость передачи данных 10 Мбит/с считается слишком низкой для современных сетей.

Зависимость полосы пропускания от скорости передачи данных
Полоса пропускания или частота — это характеристика кабеля, измеряющая скорость, с которой сигнал будет повторяться каждую секунду. 1 МГц равен 1 миллиону циклов в секунду. Cat5 может обрабатывать до 100 миллионов сигналов в секунду (или 100 МГц). Категорией кабелей с самой высокой пропускной способностью в настоящее время является Cat8 с 2 миллиардами (2 ГГц) сигналов в секунду, что в 20 раз больше, чем у Cat5.

Скорость передачи данных и полоса пропускания являются связанными терминами, но это не одно и то же. Более высокие частоты содержат больше единиц и нулей, что позволяет передавать больше бит данных в секунду. Кабели Cat5 имеют прямое соотношение между пропускной способностью и скоростью передачи данных: кабель 100 МГц может передавать 100 Мбит/с. Кабели более высокой категории, такие как Cat8, кодируют данные, поэтому за то же время можно передать больше битов.

Частоту (и, следовательно, скорость передачи данных) можно увеличить, увеличив сечение проводников, добавив больше витков к проводникам или добавив экранирование к каждой паре проводников.

Cat4

Как и Cat3, кабель категории 4 обычно используется в старых зданиях, где стоимость полной замены непомерно высока. Он имел скорость передачи данных 16 Мбит/с и в основном использовался для сетей IBM Token Ring.

Cat5

Представленный в 1995 году кабель категории 5 обеспечивает скорость передачи данных до 100 Мбит/с. Он используется для стандартных сетей 10BaseT и 100BaseT (Fast Ethernet) и может передавать данные, видео и телефонные сигналы на расстояние до 100 метров (328 футов). Cat5e не является официальным обозначением, но используется производителями для описания усовершенствованного кабеля Cat5, способного развивать скорость до 1 Гбит/с. Его более высокая скорость передачи данных достигается за счет увеличения количества витков, что делает его более устойчивым к перекрестным помехам. Cat5e рекомендуется для новых субгигабитных сетей.

Cat6

По сравнению с Cat5e кабель Cat6 обеспечивает большую пропускную способность и скорость передачи данных до 1 Гбит/с на расстоянии 100 м, как и Cat5e. Однако на более коротких расстояниях до 37 м (121 фут) Cat6 может достигать скорости 10 Гбит/с благодаря улучшенному экранированию и более высокой пропускной способности. Cat6 включает в себя физический разделитель, называемый «сплайном», между четырьмя парами для уменьшения перекрестных помех и экранирование фольгой для уменьшения электромагнитных помех. Кабели Cat6 обратно совместимы со стандартом Cat5/5e. Представлен в 2009 г., Cat6a — это «расширенный» кабель категории 6 с полосой пропускания до 500 МГц.

Cat7

Спецификация Cat7 является частным стандартом, разработанным консорциумом компаний и не одобренным IEEE или TIA/EIA. Несмотря на то, что рабочие характеристики кабелей Cat7 в значительной степени схожи с кабелями Cat6a, они оснащены запатентованными разъемами GG45 и прочным экранированием. Cat7a (Category 7 Augmented) — это дальнейшее усовершенствование Cat7, обеспечивающее скорость 40 Гбит/с на расстоянии 50 метров и 100 Гбит/с на расстоянии до 15 метров. Запатентованный характер стандартов Cat7 и Cat7a и отсутствие поддержки со стороны IEEE и EIA привели к относительно небольшому количеству установленных стандартов Cat7/Cat7a.

Cat8

Благодаря полосе пропускания до 2 ГГц (2000 МГц) на расстоянии более 30 метров и скорости передачи данных до 40 Гбит/с кабель Cat8 идеально подходит для обмена данными между коммутаторами в сети 25GBase T или 40GBase T. . Его проводники обернуты фольгой, что практически исключает перекрестные помехи и обеспечивает более высокую скорость передачи данных. В результате получается кабель большего сечения, который является довольно жестким, и его может быть трудно установить в ограниченном пространстве. Он по-прежнему использует разъемы RJ45 и обратно совместим с предыдущими стандартами.

Категория	Макс. Скорость передачи данных	Полоса пропускания	Макс. Расстояние	Использование
Категория 1	1 Мбит/с	0,4 МГц		Телефонные и модемные линии
Категория 2	4 Мбит/с	4 МГц		Местный разговор и телефон
Категория 3	10 Мбит/с	16 МГц	100 м (328 футов)	Ethernet 10BaseT
Категория 4	16 Мбит/с	20 МГц	100 м (328 футов)	Маркерное кольцо
Категория 5	100 Мбит/с	100 МГц	100 м (328 футов)	Ethernet 100BaseT
Категория 5e	1 Гбит/с	100 МГц	100 м (328 футов)	100BaseT Ethernet, жилые дома
Категория 6	1 Гбит/с	250 МГц	100 м (328 футов) 10 Гбит/с на расстоянии 37 м (121 фут)	Gigabit Ethernet, коммерческие здания
Категория 6а	10 Гбит/с	500 МГц	100 м (328 футов)	Gigabit Ethernet в центрах обработки данных и коммерческих зданиях
Категория 7	10 Гбит/с	600 МГц	100 м (328 футов)	Базовая инфраструктура 10 Гбит/с
Категория 7а	10 Гбит/с	1000 МГц	100 м (328 футов) 40 Гбит/с на расстоянии 50 м (164 фута)	Базовая инфраструктура 10 Гбит/с
Категория 8	25 Гбит/с (Cat8. 1) 40 Гбит/с (Cat8.2)	2000 МГц	30 м (98 футов)	Базовая инфраструктура 25 Гбит/с/40 Гбит/с

Какой тип кабеля Ethernet следует приобрести для домашней сети?
Даже при наличии высокоскоростного маршрутизатора WiFi6 ваше подключение к Интернету обычно является узким местом в пропускной способности. В настоящее время самые быстрые интернет-планы, доступные у основных операторов, предлагают скорость загрузки 1 гигабит в секунду (1000 Мбит/с). Если у вас уже есть самый быстрый доступ в Интернет от вашего провайдера, используйте кабель Cat6a. Это даст вам некоторый запас для будущего увеличения скорости. Для скорости загрузки из Интернета до гигабита хорошим выбором будет Cat5e. Вы сэкономите немного денег по сравнению с Cat6a, а более тонкий кабель будет проще установить.

Длина кабеля Ethernet

Чем дальше сигнал должен пройти по кабелю, тем больше он будет ухудшаться (процесс, известный как затухание), пока не достигнет точки, в которой его больше нельзя будет обнаружить или он будет слишком искажен для интерпретации. приемным устройством. Затухание также может быть вызвано шумом из-за электрических токов и радиочастот. Кабели с экранированием для минимизации шума будут надежно работать на больших расстояниях.

Максимальная длина Ethernet-кабеля Cat5e или Cat6 составляет около 295 футов (90 м) плюс до 16 футов (5 м) соединительного кабеля на каждом конце, всего 328 футов или 100 метров. Помимо этого, сигнал начинает ухудшаться, снижая скорость и надежность соединения. Кабель хорошего качества может поддерживать длину более 100 метров, но скорость передачи данных может быть снижена. Более высокие скорости передачи данных также могут быть достигнуты на более коротких расстояниях.

Экранирование кабеля Ethernet

Экранирование кабеля представляет собой слой материала, которым оборачивают провода внутри кабеля для уменьшения помех и улучшения качества сигнала. Экранирование помогает предотвратить влияние внешних электромагнитных помех (EMI) и радиочастотных помех (RFI) на передачу данных по кабелю.

Экранированные кабели Ethernet могут иметь два типа экранирования:

• Экранирование проводника защищает каждую витую пару с помощью алюминиевой фольги или плетеных жил
• Экран кабеля обертывает все витые пары алюминиевой фольгой или плетеной проволокой

Типы экранирования кабелей

Неэкранированная витая пара (UTP)

Экранированная витая пара (STP)

Фольгированная витая пара (FTP)

Внешняя фольга -экрана/неэкрасная витая пара (F/UTP)

Внешнее плетенное экранинг/неэкранированная скрученная пара (S/UTP)

Внешний щит/извернутый

Внешний плетеный экран/витая пара с плетеным экраном (S/STP)

Коммутационные шнуры Ethernet и типы разъемов

Концевая заделка

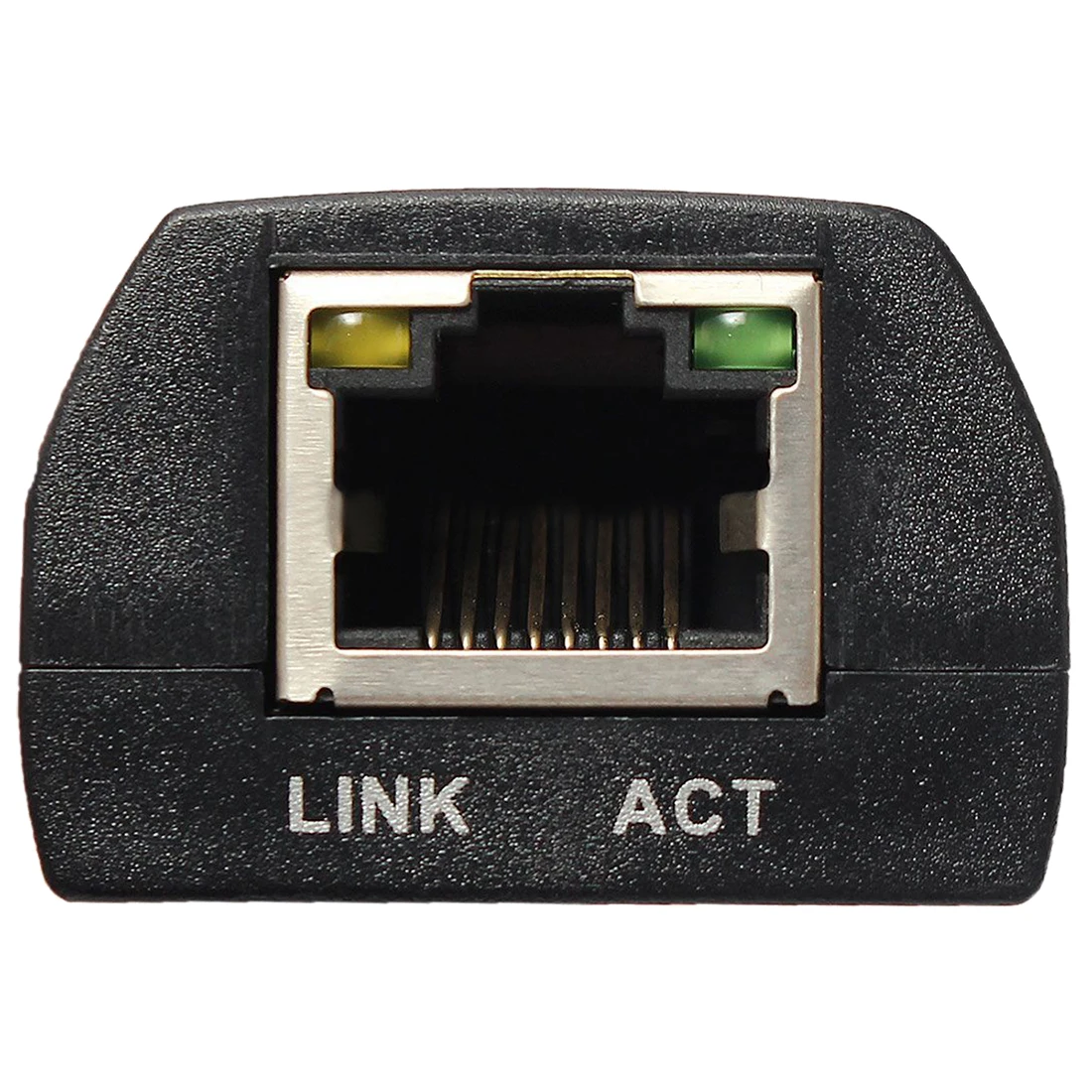

Кабели Ethernet, состоящие из четырех витых пар, заканчиваются 8-контактным разъемом RJ45. В старых телефонных кабелях на основе двух витых пар обычно используются разъемы RJ11.

Термины 8p8c (восьмипозиционный, восьмиконтактный) и RJ45 часто используются взаимозаменяемо, но на самом деле 8p8c относится к категории разъемов, одним из которых является RJ45. Современный разъем Ethernet RJ45 является наиболее распространенным примером разъема 8p8c.

GG45 (GigaGate 45) или ARJ45 (расширенный RJ45) — это разъем, изначально разработанный французской кабельной компанией Nexans для использования с кабелем Cat7. Разъемы GG45 имеют в общей сложности 12 контактов, 8 из которых обеспечивают обратную совместимость с Cat6, а дополнительные 4 контакта обеспечивают поддержку частот до 600 МГц.

Кодированные разъемы M12 используются в кабелях Ethernet, предназначенных для промышленного применения. Эти кабели часто подвергаются вибрации, экстремальным температурам и влаге. Резьбовые соединители предназначены для обеспечения водонепроницаемого и надежного соединения.

Почему разъем кабеля Ethernet называется RJ45?
«RJ» означает зарегистрированный разъем и относится к стандартному физическому сетевому интерфейсу. «45» просто относится к номеру интерфейса в стандартной спецификации.

Типы разъемов

Литые разъемы неразъемно прикрепляются к кабелю с помощью производственного процесса, называемого литьем поверх. Разъем и кабель покрыты термопластичным или силиконовым материалом, образующим единую цельную часть, называемую чехлом, что делает кабель более прочным и способным выдерживать большое количество циклов вставки.

Разъемы Snagless имеют модифицированный кожух, который защищает замок разъема от случайного отщелкивания. Кабели Snagless обычно используются в ситуациях, когда кабель часто подключается и отключается, например, при сетевом подключении ноутбука к стене.

Типы кабелей

Тонкие и сверхтонкие кабели Кабели
Slim и Ultra-Slim имеют диаметр, который обычно на 30–50 % меньше, чем у стандартного кабеля Cat6. Четырехпарный многожильный кабель, изготовленный из медной проволоки малого сечения, увеличивает поток воздуха в переполненных стойках с оборудованием, что помогает компонентам охлаждаться и обеспечивать их правильную работу. Узкая конструкция также делает кабель легче и упрощает его прокладку в стойках с высокой плотностью размещения, кабельных лотках и воздуховодах.

Плоские кабели
Плоские кабели , хотя и не самый распространенный выбор, обладают некоторыми уникальными характеристиками, которые делают их полезными в определенных приложениях. Плоские кабели обладают хорошей теплоотдачей и более равномерно распределяют физические нагрузки на кабель. Они также изгибаются только через широкие стороны, тогда как обычный круглый кабель изгибается во всех направлениях.

Плоский кабель — хороший выбор, если вам нужно носить соединительный кабель Ethernet в сумке для ноутбука. Он прочный, легкий и не будет легко запутываться. Его плоская форма делает его идеальным для прокладки кабеля под ковром и за плинтусом.

Кабели со сплошным сердечником Сетевые кабели
доступны в форматах многожильных проводов , и , сплошных проводов . Как следует из названия, в кабеле с одножильным сердечником используется один сплошной медный провод для каждой жилы, поэтому в 4-парном кабеле будет всего 8 одножильных медных проводов. Одножильный кабель легко продавливается, что делает его идеальным для структурированной проводки.

В ситуациях, когда кабель постоянно изгибается или подключается и отсоединяется, выбирайте многожильный кабель. Для горизонтальных кабельных трасс, не подверженных повторяющимся движениям, или для питания через Ethernet (PoE) и наружных приложений используйте кабель с одножильным сердечником.

Бронированный кабель
Внешняя оболочка армированного кабеля изготовлена ​​из термопластичного полиуретана (ТПУ), известного своей прочностью, гибкостью (даже при низких температурах) и устойчивостью к порезам/истиранию. Бронированный кабель рекомендуется для наружного применения и в любом месте, где кабель потенциально может быть раздавлен или порезан.

Что такое перекрестный кабель?
В разъемах RJ45 используются два стандарта проводки, называемые T568A и T568B. Разница заключается в назначении контактов для зеленой и оранжевой пар. Выводы T568A используются чаще всего, но любой из них будет работать, если оба конца кабеля подключены одинаково. Правительство США требует использования стандарта T568A для сетей, устанавливаемых по федеральному контракту.

PIN-код	СИГНАЛ	Т568А	Т568Б
1	ТХ+	Белый/зеленый	Белый/оранжевый
2	ТХ-	Зеленый	Оранжевый
3	РХ+	Белый/оранжевый	Белый/зеленый
4	ТРД2+	Синий	Синий
5	ТРД2-	Белый/Синий	Белый/Синий
6	РХ-	Оранжевый	Зеленый
7	ТРС3+	Белый/Коричневый	Белый/Коричневый
8	ТРС3-	Браун	Браун

Подключение 8-позиционных модульных разъемов RJ45: схемы подключения T568A и T568B

Кабели с проводкой T568A на одном конце и T568B на другом называются перекрестными кабелями. Вы можете определить перекрестный кабель, сравнив порядок проводов на каждом конце. Если провода одинаковы на каждом конце (независимо от того, какая конфигурация контактов используется), это «прямой» кабель. Если они разные, то это перекрестный кабель.

В настоящее время большинство коммутаторов и маршрутизаторов Ethernet имеют функцию, называемую авто-MDIX, которая может определить, какой тип порта или кабеля ( перекрестный или прямой ) и поменяйте местами контакты передачи и приема соответственно, устраняя необходимость в перекрестной проводке.

Калибр

Одним из факторов, ограничивающих длину и скорость передачи данных кабеля Ethernet, является размер его проводников. Электрический ток встречает большее сопротивление при передаче по более тонкому проводу. Чем больше проводник, тем легче электронам проходить через него, что приводит к меньшему сопротивлению, меньшим потерям сигнала и большему расстоянию передачи.

Диаметр или калибр проводника кабеля относится к стандартным размерам American Wire Gauge (AWG). Например, одножильный проводник 24 AWG имеет диаметр 0,0201 дюйма. Проводник 28 AWG имеет диаметр 0,0126 дюйма, что почти вдвое меньше. Правильно, чем меньше калибр AWG, тем больше диаметр проводника.

Тип кабеля	Типовой калибр	Диаметр (дюймы)	Диаметр (мм)
Cat8	22 АВГ	0,0253	0,6438
Кат6/Кат6а	23 АВГ	0,0226	0,5733
Cat5e	24 АВГ	0,0201	0,5106
Тонкий Cat6	28 АВГ	0,0126	0,3211
Ультратонкий Cat6	32 АВГ	0,0080	0,2019

Толщина проводника влияет на характеристики кабеля, но обычно не является самым важным фактором. Экранирование и скорость скручивания больше влияют на мощность и качество сигнала.

Скорость скручивания

Вы когда-нибудь задумывались, почему в кабеле Ethernet используются витые пары проводников? Первые телефонные линии были подвержены помехам от электрических проводов, которые часто находились на одних и тех же опорах. Инженеры обнаружили, что, меняя положение телефонных проводов через каждые несколько полюсов (т. е. левая линия стала правой, а правая — левой), можно уменьшить искажения. Этот метод перестановки проволоки был первым применением скручивания, хотя и с очень слабой скоростью скручивания около шести витков на милю.

В 1881 году шотландец и соучредитель AT&T Александр Грэм Белл использовали ту же технику для создания первой витой пары. На рубеже 20-го века витая пара широко использовалась для передачи сигналов по голосовым телефонным линиям.

В настоящее время скрученные пары проводников являются распространенным способом минимизировать помехи и перекрестные помехи, а также улучшить характеристики кабеля. Скорость скручивания или «шаг» обычно измеряется как количество скручиваний на дюйм или сантиметр.

Скорость скручивания не указана в кабельных стандартах категории IEEE или TIA и остается на усмотрение производителя. Cat5e обычно имеет скорость крутки 4-5 витков на дюйм, тогда как кабели Cat6 имеют скорость крутки 5 или более витков на дюйм. Чтобы еще больше уменьшить перекрестные помехи, не все пары проводников в кабеле будут иметь одинаковую скорость скручивания.

Характеристики оболочки

Оболочки защищают жилы кабеля от физических повреждений, влаги и ультрафиолетового излучения. При прокладке кабеля в стенах, потолках и под полом важно использовать кабели, отвечающие требованиям местных норм (обычно основанных на Национальном электротехническом кодексе NFPA). Три основных номинала для обоих типов кабелей: общего назначения, стояка и для нагнетания.

Класс защиты	Бешрайбунг	Обращение	Приемлемая замена
КМ/КМГ	Средства связи общего назначения	Соединительные кабели. Кабельные трассы внутри помещения. Не для использования в стояках и пленумах.	CMR, CMP
Подступенок (CMR)	Коммуникации, Стояк Стояк представляет собой вертикальное пространство, обычно внутри стен и между этажами.	Установка в стене Может потребоваться из-за страховых или договорных условий	СМР
Пленум (CMP)	Коммуникации, пленум Пленум — это пространство над и под этажами, обычно занимаемое воздуховодами отопления и кондиционирования воздуха.	Воздуховоды и камеры над и под этажами. Может потребоваться из-за страховых или договорных условий.
Наружный (CMX)	Outdoor LDPE (полиэтилен низкой плотности)	Внешний монтаж. Закопаны или подверглись воздействию влаги или УФ-излучения. Длина кабеля до 50 футов.

Специальные приложения

Power over Ethernet (PoE)

PoE позволяет передавать питание и данные по одному кабелю с твердой жилой. Это делает его идеальным для сетевых IP-устройств, таких как камеры видеонаблюдения, считыватели контроля доступа, точки беспроводного доступа (WAP), датчики и освещение, которым требуется питание постоянного тока и подключение к сети передачи данных. PoE дает вам возможность устанавливать устройства там, где они вам нужны, не беспокоясь о доступе к сети переменного тока.

Дополнительная литература
Краткий обзор Power over Ethernet (PoE)

Приложения с ограниченной мощностью (LP)

UL разработала сертификацию ограниченной мощности для приложений Power over Ethernet (PoE). Обозначение LP, впервые введенное в 2015 году, указывает на то, что кабель был испытан при «разумных сценариях установки в наихудшем случае» и способен выдерживать указанный ток без превышения номинальной температуры кабеля. Обозначение LP особенно важно в приложениях PoE++, где мощность превышает 60 Вт.

N224-01K-BL-LP5

Кабель для наружной установки

Ethernet-кабель CMX для наружной установки водонепроницаем, устойчив к высыханию и растрескиванию при длительном воздействии солнечных лучей. Его также можно закопать в землю без трубопровода. Также обратите внимание на кабель и закрытые разъемы со степенью защиты IP68.

Пленумные пространства и стояки

Пленум — это пространство над или под помещением, обеспечивающее возврат воздуха в систему отопления, вентиляции и кондиционирования здания. Стояк представляет собой вертикальную шахту между этажами для электропроводки, водопроводных труб и кабелей для передачи голоса или данных. В случае пожара очень важно, чтобы прокладка кабелей в этих местах не способствовала распространению дыма и ядовитых паров.

При выборе кабеля для прокладки через воздуховоды или стояки ищите изделия с рейтингом оболочки CMP (пленум) или CMR (стояк). Эти кабели имеют более высокую степень огнестойкости и выделяют меньше токсичных паров по сравнению с кабелями общего назначения CM или CMG. В США в соответствии с Национальным электротехническим кодексом (NEC) NFPA требуется прокладка кабелей CMP или CMR для нагнетания или стояков, и соответствие может быть договорным или юридическим требованием. Поскольку кабели CMP имеют более высокую огнестойкость, вы можете использовать CMP в стояках, но вы не можете использовать кабель CMR в вентиляционных камерах.

Антибактериальные кабели

Оболочка этих кабелей изготовлена ​​из антибактериального материала, который на 99,9% эффективен в ингибировании Escherichia coli (E. coli) и Staphylococcus aureus (стафилококк). Эта дополнительная защита делает эти кабели идеальным решением для приложений с частыми контактами и в средах, где бактериальная инфекция вызывает особую озабоченность, например, в медицинских учреждениях, школах, производственных процессах и ресторанах / кухнях.

Выбор кабелей Ethernet

В чем разница между Cat5 и Cat6? Кабели
Cat6 и Cat6a дороже, чем кабели Cat5e, поэтому важно знать, что вы получаете за свои деньги. Для кабелей длиной до 50 футов Cat6 обеспечивает скорость 10 Гбит/с против 1 Гбит/с для Cat5e. Для более длинных пробегов Cat5e и Cat6 должны обеспечивать одинаковую производительность.

Должен ли я перейти с Cat5e на Cat6?
Обновление до Cat6 имеет смысл, если оборудование на обоих концах поддерживает скорость 10 Гбит/с. Например, соединения базовой сети между коммутаторами, маршрутизаторами или мостами выиграют от более высокой пропускной способности.

Стоят ли кабели Cat8 дополнительных денег?
Cat8 предназначен для связи между коммутаторами в сетях 25G и 40G. В жилых и коммерческих проектах за пределами центра обработки данных лучше использовать кабель Cat6a . Это не только дешевле, но и проще и быстрее в установке.

Можно ли смешивать кабели Cat5 и Cat6 в сети?
Нет проблем с использованием кабелей Cat5e и Cat6 в одной и той же сети, если вы не создаете узкое место. Используйте Cat6 в тех частях вашей сети, где важна быстрая передача данных, например, между коммутатором и маршрутизатором.

Все ли кабели Cat6 одинаковы?
Все кабели хорошего качества, протестированные и сертифицированные производителем для определенной полосы пропускания и скорости передачи данных, практически одинаковы. Экранированный кабель Cat6 и Cat6a обеспечивают лучшую производительность, чем неэкранированный, особенно когда кабели должны быть проложены в непосредственной близости от линий электропередач или крупного электрического оборудования.

Дешевые кабели так же хорошо работают?
Одним словом, нет. Кабели категории изготовлены из цельной или многожильной меди, но некоторые компании продают дешевые версии, изготовленные из алюминия с медным покрытием (CCA), алюминиевого проводника, покрытого медью. Эти кабели дешевле в производстве, но в результате получается более слабый кабель, который также не работает.
