Ранее эти изделия использовались преимущественно для того, чтобы можно было хотя бы приблизительно определить, какая погода нас ожидает. Затем к функциональности прибавилась и декоративная составляющая. К изделию крепились элементы, которые исполняли роль оберегов и просто украшали дома. Сегодня погоду предсказывают метеорологи, и необходимость в функциональности отпала, да вот традиция осталась. Рассмотрим, как можно изготовить подобное украшение для дома своими силами.

Разработка своими руками чертежа флюгера, исходя из своих предпочтений

Мы рассмотрим вариант изготовления изделия из самого стойкого к погодным изменениям материала, и который имеет наиболее привлекательный внешний вид. Будем создавать своими руками чертеж флюгера из листовой меди. В процессе нам понадобится следующее:

• Размеры листового медного полотна должны быть не менее 60х100 см.
• Отрез стального трубы длиной 50 см.
• Отрез медной трубы длиной 13 см и диаметром чуть больше, нежели диаметр стального элемента.
• Подшипник, диаметр которого позволит ему свободно войти в медную трубу.
• Металлические уголки — 4 шт., длина сторон 6х6 см.
• Дрель.
• Пила с полотном для резки металла.
• Сварка газовая.
• Напильник.
• Шурупы по металлу – 32 шт.

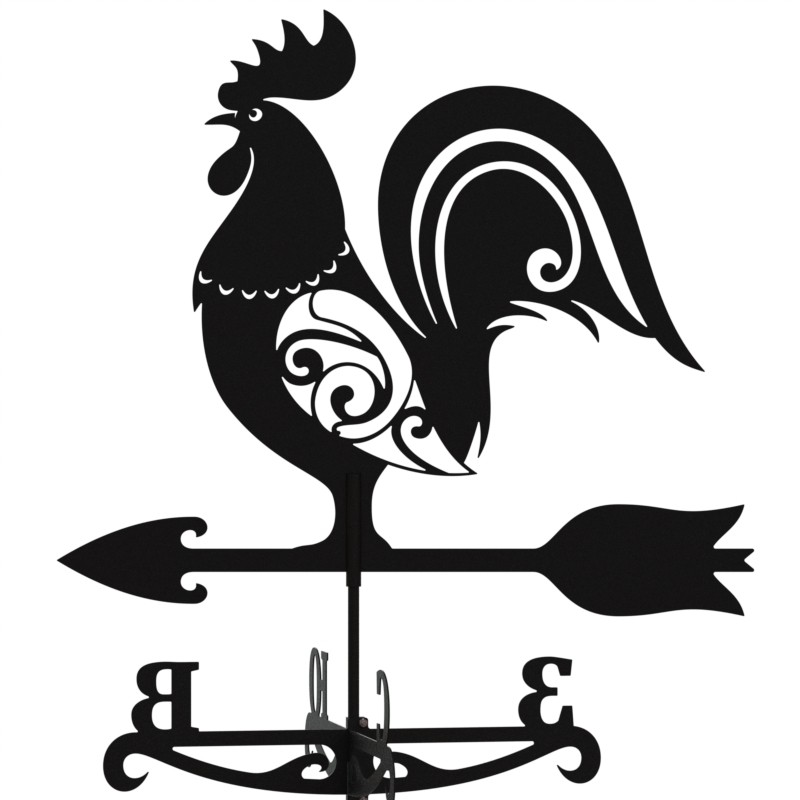

чертежи флюгера

схема устройства флюгера



Перед началом сборки необходимо выполнить следующее:

1. Переносим понравившееся изображение на полотно.

2. Рядом обрисовываем элементы, которые не будут подвижными (стрелки указатели сторон света). На стороне, которой они будут крепиться к опорной трубе, делаем по два небольших прямоугольника и намечаем в их центрах круги под просверливание отверстий.

3. Внизу фигуры по центру пририсовываем перевернутый прямоугольный треугольник.

Именно к нему будет прикрепляться элемент для насадки изделия на стержень.

Теперь переходим к изготовлению:

1. Вырезаем при помощи пилы все начерченные элементы.

2. Используя напильник, обрабатываем места разреза. Следим, чтобы на деталях не осталось острых углов, которые могут впоследствии поранить.

3. Сверлим в намеченных местах деталей отверстия.

4. В отрез медной трубы вставляем подшипник и привариваем их друг к другу. Вращающийся элемент должен быть направлен внутрь, соединение проводится по краю трубы и обратной стороны подшипника.

5. Привариваем собранное гнездо для насаждения к треугольнику под фигурой.

6. В стальной трубе делаем 8 отверстий на расстоянии 30 см от одного края отреза. По 2 отверстия, расположенных друг над другом, с четырех сторон. При помощи шурупов прикручиваем указатели к трубе.

7. Внизу этой же трубы делаем по 3 отверстия опять же с четырех ее сторон. И закрепляем в этих местах уголки.

8. На подшипник наносится обильное количество смазки, и фигура вместе с гнездом надевается на подставку.

9. Изделие собрано и готово к установке.

Мы рекомендуем прочитать нашу статью о том, как сделать самому кресло-качели.

Монтаж изделия после сборки своими руками флюгера по чертежам

После того как был собран своими руками флюгер по чертежам, необходимо водрузить его на отведенное для него место. Это можно проделать несколькими способами:

1. Крепление к выходу трубы дымохода.

Наиболее приемлемый вариант, так как жесткость закрепления здесь будет самая высокая, ведь собирается дымоход чаще всего из кирпича. Соответственно будет меньше вероятность слома и падения изделия. Рассматриваемое нами украшение крепится вертикально при помощи шурупов, которые загоняются в отверстия на уголках.

2. Крепление к коньку крыши.

Менее удовлетворительный способ крепежа, так как в основном этот элемент делается из дерева. Со временем древесина вокруг мест креплений может растрескаться и рассохнуться, что приведет к уменьшению жесткости фиксации изделия. Наше украшение с таким вариантом опорных ножек не может быть зафиксировано на коньке. Для этого необходимы опорные элементы, расположенные под тупым, а не прямым углом.

3. Крепление к элементам кровли.

Самый неподходящий вариант крепежа, обладает самым высоким риском падения изделия из-за очень низкой жесткости фиксации. Кроме того места крепления могут стать причиной, по которой кровля даст течь. Наше изделие не может быть монтировано таким образом.

Дополнительно можно обработать фигуру чеканкой, что придаст ей рельефности и, конечно же, облагородит ее. Можно покрыть изделие краской, но используемый материал не нуждается в дополнительной защите, разве что это будет производиться для усиления декоративного эффекта.

Похожие записи

Обустройство загородного дома и дачи садовой мебелью

Садовая мебель является важной составляющей ландшафтного дизайна. Она создает…

Как сделать коврик своими руками из винных пробок

Удивительные эти любители и создатели оригинальных поделок своими руками….

Как сделать декоративный мостик для дачи своими руками

Использование подобного декоративного элемента на своем участке вовсе не…

Подробное описание сборки качелей из труб своими руками из различных материалов

Все меньше дети стремятся проводить свое свободное время на улице в то время,…

Интересное на сайте

• Технология кладки стен из газобетонных блоков

  По эксплуатационным характеристикам газоблоки в разы лучше кирпича. Процесс их кладки настолько прост, что с ним справится даже полностью далёкий от стройки человек. Не являются …далее… »

• Преображение за неделю или можно ли использовать гипсокартон в ванной

  Несмотря на заявления производителей гипсокартонных листов о прекрасных влагостойких свойствах, большинство всё же не решается использовать их в местах повышенного риска, то бишь в кухне …далее. .. »

• Преимущества домов из СИП-панелей

  Дома, построенный по канадской технологии, удобны для проживания зимой и летом. Они теплые, практичные и подходят даже для сурового климата. Это обусловлено особенностями технологии. При …далее… »

• Альтернатива блокам питания для шуруповерта 12в и 18в. Замена своими руками

  Шуроповерт считается незаменимым аппаратом для специалистов, работающих им постоянно и для любителя, выполняющего отдельные виды работ. Этот инструмент стал лучшей альтернативой для отвертки, которая очень …далее… »

• Станок для блоков своими руками – простое оборудование для изготовления керамоблоков, шлакоблоков, арболитовых, газосиликатных и других строительных блоков

  В наше стремительное время на рынке стройматериалов появляется все новая продукция, преуспевающая по многим показателям своих предшественников. Интересным фактом является то, что некоторые стройматериалы можно …далее… »

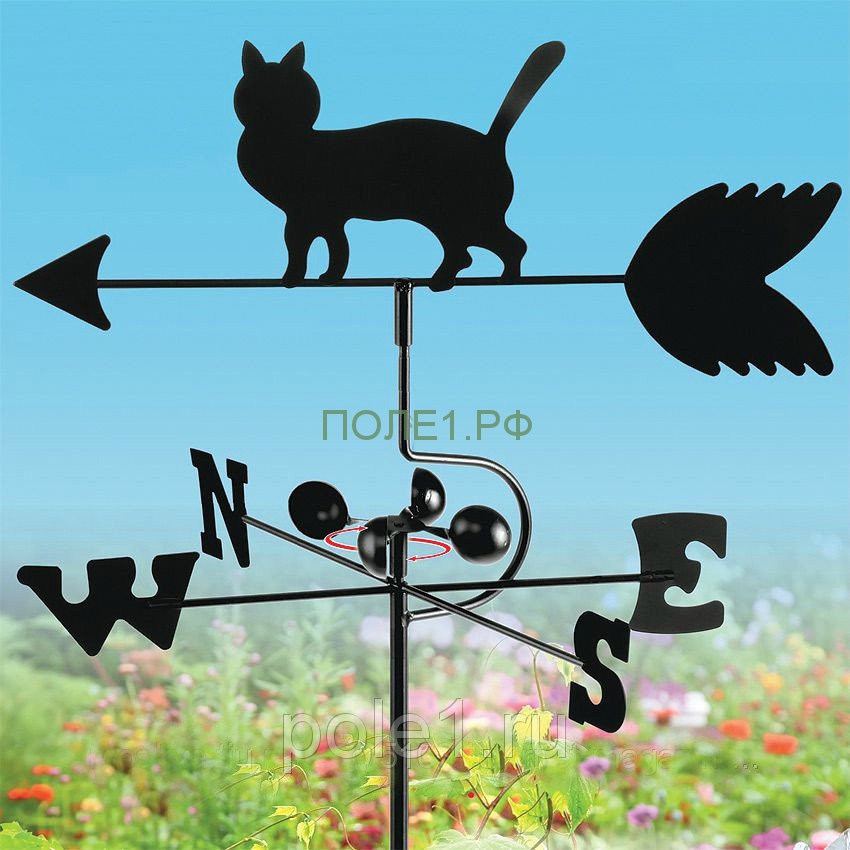

Флюгер своими руками: чертежи, схемы, фотографии

Содержание:

1. Что такое флюгер
2. Какие бывают флюгера
3. Изготовление флюгера
4. Материалы
5. Инструменты

С древних времён, флюгер на крыше дома считался не только украшением жилища, но и оберегом от нечистой силы. Сегодня времена изменились, и суеверия остались в прошлом, но фигурки на крышах не пропали, и даже наоборот, получили прямое функциональное назначение. В этой статье мы поговорим про то, как сделать флюгер на дымоход своими руками чертежи которого можно вполне разработать самостоятельно.

Что такое флюгер

Флюгер, или как его ещё называют – флюгарка на дымоход – это хитроумная конструкция, которая способна не только украсить жилище, но и несёт ряд функциональных аспектов:

• Флюгер дымоходный защищает трубу от попадания внутрь осадков в виде дождя и снега.
• Отпугивает птиц, которые часто пытаются вить гнёзда в тёплой трубе.
• Указывает направление ветра.
• Служит своеобразным компасом, по которому всегда можно определить стороны света.
• Более хитроумная конструкция может показывать не только направление ветра, но и его силу.
• Сделанный дымоходный флюгер своими руками, послужит интересным украшением кровли и всего дома в целом.

Сегодня, в строительных магазинах можно встретить множество самых разных форм флюгеров. Их может отличать не только размер, форма или цвет, но и цена. Конечно, можно всегда выбрать понравившуюся модель и просто установить её на дымоход своего дома, но изделие собранное своими руками, всегда смотрится интереснее, и радует глаза своих хозяев.

Какие бывают флюгера

Конструкция всех флюгеров идентична, различаются только визуальные составляющие, которые ограничены только фантазией того, кто разрабатывает чертёж. Но если говорить о функциональной составляющей, то все конструкции можно условно поделить на три вида:

1. Обычный флюгер, указывающий только направление ветра. Именно такая конструкция изображена на фото выше.
2. Защитный флюгер, служит как крышка печного дымохода с вращающимся основанием.
3. Флюгер Вильда. Конструкция флюгер на дымоход вильда способна не только указывать направление ветра, но и его силу .

В принципе, выбор флюгера зависит только от личных предпочтений, но рефлекторные модели считаются более предпочтительными, так как способны защитить дымоход от осадков и обратной тяги.

Тело флюгера всегда поворачивается по ветру и не даёт порывам попадать внутрь трубы.

Изготовление флюгера

На самом деле, конструкция флюгера проста, и для его изготовления не понадобится каких-то специальных приспособлений или навыков. Ниже приведена подробная инструкция по изготовлению и установке.

Важно! Чертеж дымоходный флюгер и все комплектующие приведены как описание одной из моделей, но по желанию их можно менять или заменять на более практичные.

Материалы

• Лист металла или меди.
• Отрезок металлической трубы длиной примерно 50 см и диаметром от 15 до 32 мм.
• Трубка или гладкая арматура, на одном конце которой резьба.
• Проволока-катанка диаметром не менее 6 мм.
• Подшипник с внешним диаметром соответствующим отрезку трубы.
• Болты и гайки для соединения некоторых деталей.

Важно! Шток с резьбой должен быть выполнен из калёной арматуры, так как она не гнётся. Если сделать его из катанки, шток просто согнётся под напором ветра.

Помимо этого, понадобится определённый набор инструментов, выбор которых во многом зависит от личных навыков домашнего мастера.

Инструменты

• Сварочный аппарат.
• Дрель.
• Рулетка, карандаш, отвес.
• Напильник.
• Набор гаечных ключей.
• Компас для определения сторон света.
• Ножницы по металлу, болгарка или электрический лобзик.

Важно! Если флюгер для дымохода решено изготавливать из медного листа или нержавейки, то сварочный аппарат для соединения деталей не подойдёт, так как температура плавления этих металлов значительно ниже, чем у стальной трубки, поэтому они просто не приварятся друг к другу.

Итак, изготовление флюгера начинается с создания опоры. В нашем случае это та самая трубка диаметром от 15 до 31 мм.

Внутрь трубки впрессовывается подшипник, причём делать это лучше на горячую, тогда при остывании он плотно схватится с трубкой и не перекосится со временем.

Нижний край трубки приваривается к основанию, которое может быть выполнено в разных формах в зависимости от того, как и куда будет крепиться изделие. Примерно посередине или ближе к верхнему краю, приваривается проволока указатель. На концы, которой можно приварить буквы соответствующие названию сторон света.

Теперь, изготавливаем подвижную часть флюгера, снизу на арматуру одевается специально изготовленный колпачок, он служит для защиты подшипника от попадания внутрь воды и снега. Сверху у нас остаётся резьба, которая будет служить креплением указателя ветра и декоративного элемента.

Декоративная фигурка изготавливается из листа. На меди её можно вырезать с помощью ножниц по металлу, а вот если используется сталь, то тут не обойтись без болгарки или лобзика.

Важно! Декоративный элемент должен иметь равную нагрузку на обе стороны. То есть, если фигурка располагается по правую сторону от центра флюгера, то по левую необходимо установить некий противовес, в противном случае изделие будет перекашиваться, и не будет вращаться.

Когда фигурка готова, ей необходимо тщательно обработать края напильником и покрасить в нужные цвета. Теперь к фигурке приваривается гайка, которая и закручивается на резьбе нашего штока из арматуры. Для надёжности все детали можно обварить сваркой и ещё раз покрасить. Флюгер готов и осталось его установить на крышу, а о том, как это сделать, можно узнать, посмотрев видео в этой статье.

Вот и всё, флюгер готов и установлен, а значит, теперь вы всегда будете знать точное направление ветра, а кроме этого получите уникальное украшение на дымоход, которого не будет больше, ни у кого.
