Подключение электродвигателей к сети — схемы 220/380 Вольт асинхронных трехфазных двигателей
Подключение асинхронного трехфазного электродвигателя АИР к сети с напряжением 220/380/660 Вольт — это упорядоченное схемой, соединение концов обмоток выводов в клеммной коробке. Подключение 6/3/8 проводов, через конденсаторы, с пусковой защитой, магнитными пускателями, частотники. Схемы подключения — звезда, треугольник, комбинированное. От правильного монтажа напрямую зависит срок службы и эффективность оборудования.
- Определение звезда или треугольник?
- Схема подключения электродвигателя «звезда»
- Схема подключения «треугольник»
- Комбинированное подключение
- Подключение трехфазных электродвигателей к сети 220 Вольт
- Напряжение сети питания двигателей АИР
Предусмотрено подключение асинхронного трехфазного электродвигателя 220/380 Вольт к однофазной сети 220В при помощи фазосдвигающего конденсатора.
Соединение обмоток двигателя производится соответствующей установкой перемычек в клеммной коробке.
Внимание! Использование электродвигателей без заземления, автомата, пусковой, защитной аппаратуры запрещено.
Выбор схемы подключения электродвигателя Звезда или Треугольник?
Завод производитель указывает на бирке двигателя АИР схему подключения электромотора «Δ / Y 220/380» или «Δ / Y 380/660».
| Схема подключения электродвигателя | Напряжение сети питания | |
| Звезда | 380 В | 660 В |
| Треугольник | 220 В | 380 В |
- Электродвигатели 220/380 Вольт — современные модели до 112 габарита — 7,5 кВт. Ранее выпускались серии 4А, 4АМ, 5А, 5АМ до 315 габарита — 132 кВт. Подключение к сети 220В треугольником, к 380В звездой.
- Электродвигатели 380/660 Вольт — встречается в моделях, мощностью от 4 кВт.
Схема для 380В — треугольник, для 660В — звезда.
Схема для 380В — треугольник, для 660В — звезда.Схема подключения электродвигателя звезда
Cоединение трёхфазного электродвигателя схемой подключения звездой, то на начало обмоток подают трехфазное напряжение, концы статорных обмоток соединяют в одной точке нейтральной, нулевой. Более высокое напряжение питания — 660В для двигателей 380/660 и 380В для двигателей 220/380, рабочие и пусковые токи будут ниже. Однако при этом невозможно достичь паспортной мощности электродвигателя.
Преимущества схемы подключения 380В, 660В:
- Максимальный КПД мотора
- Более надежная работа двигателя
- Допускается не длительная перегрузка
Схема подключения электрического двигателя треугольник
При подключении двигателя с короткозамкнутым/фазным ротором треугольником конец одной статорной обмотки последовательно соединяется с началом следующей. Данный тип подключения при запуске имеет высокую силу тока и тяжелую пусковую нагрузку, что может привести к пробою изоляции.
Преимущества схемы подключения 220Вольт, 380Вольт:
- Рабочая мощность соответствует паспортной
- Улучшенное тяговое усилие
- Маломощные электродвигатели могут быть подключены к однофазной сети питания 220 В через пусковые и рабочие конденсаторы. Паспортная мощность мотора ниже на 30%
Комбинированный тип подключения трехфазного асинхронного электродвигателя
Комбинированный тип подключения — электродвигатель 380/660В подключают звездой с напряжением треугольника — 380В. Пуск двигателя плавный, низкие пусковые токи. Переключение между схемами автоматически, вручную с помощью магнитного пускателя, пускового реле, пакетного переключателя. В случае с мощными электромоторами (начиная с 5,5/3000) важно обеспечить плавный пуск без перегрузок и дальнейшую работу на максимальной мощности. Комбинированная схема подключения асинхронного двигателя обезопасит мотор от высоких пусковых токов и обеспечит паспортную мощность двигателя.
Подключение асинхронного двигателя к однофазной сети 220В
Для использования асинхронного электродвигателя от бытовой электрической сети 220 В применяют фазосдвигающий конденсатор. Таким образом достигается мягкий запуск агрегата. Методы подключения конденсаторов к бытовой сети 220В:
- с выключателем
- напрямую, без выключателя
- параллельное включение двух электролитов
Конденсатор для двигателя должен превышать его по напряжению минимум в 1,5 раза. В противном случае возникнут скачки напряжения, что чревато поломками.
Подбор конденсатора для подключения двигателя к сети питания 220В
Правильный подбор конденсатора для подключения трехфазного двигателя к однофазной сети предполагает расчет емкости.
Ее значение зависит от схемы подключения обмоток и других параметров.
Формула расчета емкости конденсатора для схемы «Звезда»
Формула расчета емкости конденсатора для схемы «Треугольник»
Где Емк — емкость рабочего конденсатора в мкФ, I — ток в А, U — напряжение сети в В.
Напряжение сети питания электродвигателей АИР
| Мощность | 3000 об/мин | 1500 об/мин | 1000 об/мин | 750 об/мин | ||||||||
| Маркировка | U тр, В | U зв, В | Серия | U д | U y | Обозначение | U тр | U зв | Мотор | U тр | U зв | |
| 1,1 | АИР71В2 | 220 | 380 | АИР80А4 | 220 | 380 | АИР80В6 | 220 | 380 | АИР90LB8 | 220 | 380 |
| 1,5 | АИР80А2 | АИР80В4 | АИР90L6 | АИР100L8 | ||||||||
| 2,2 | АИР80В2 | АИР90L4 | АИР100L6 | АИР112МА8 | ||||||||
| 3 | АИР90L2 | АИР100S4 | АИР112МА6 | АИР112МВ8 | ||||||||
| 4 | АИР100S2 | 380 | 660 | АИР100L4 | 380 | 660 | АИР112МВ6 | 380 | 660 | АИР132S8 | 380 | 660 |
| 5,5 | АИР100L2 | АИР112М4 | АИР132S6 | АИР132М8 | ||||||||
| 7,5 | АИР112M2 | АИР132S4 | АИР132М6 | АИР160S8 | ||||||||
11 | АИР132M2 | АИР132М4 | АИР160S6 | АИР160М8 | ||||||||
| 15 | АИР160S2 | АИР160S4 | АИР160М6 | АИР180М8 | ||||||||
| 18,5 | АИР160M2 | АИР160M4 | АИР180М6 | АИР200М8 | ||||||||
| 22 | АИР180S2 | АИР180S4 | АИР200М6 | АИР200L8 | ||||||||
30 | АИР180M2 | АИР180M4 | АИР200L6 | АИР225М8 | ||||||||
| 37 | АИР200М2 | АИР200М4 | АИР225М6 | АИР250S8 | ||||||||
| 45 | АИР200L2 | АИР200L4 | АИР250S6 | АИР250М8 | ||||||||
| 55 | АИР225М2 | АИР225М4 | АИР250М6 | АИР280S8 | ||||||||
75 | АИР250S2 | АИР250S4 | АИР280S6 | АИР280М8 | ||||||||
| 90 | АИР250М2 | АИР250М4 | АИР280М6 | АИР315S8 | ||||||||
Габариты электродвигателей АИР:
Проблемы с выбором и монтажом электродвигателя?
Современные электродвигатели производят с 6 проводами, реже 3/4/8 выводов.
Определить схему подключения электродвигателя можно по бирке и данным в клеммной коробке. Менеджеры Слобожанского завода всегда готовы помочь определить схему подключения двигателя 220/380/660 Вольт. Купить асинхронный трехфазный электродвигатель АИР, однофазный двигатель для сети 220 Вольт. Специалисты подберут оптимальную схему подключения звездой, треугольником под оборудование и специфику применения. В сервисном центре СЛЭМЗ ремонтируем электродвигатели — замена контактов, перемычек, сальников, восстановление выводов.
37580 04.03.2019
Вернуться к списку новостей
Как подключить электродвигатель 380В на 220В
Бывают ситуации, когда мы вынуждены использовать двигатель, который не адаптирован к данному источнику питания. Примером этого является подключение трехфазного двигателя к однофазной сети. Может быть, не все знают, но это возможно и даже и не так сложно осуществить. Но стоит учитывать, что трехфазный двигатель в однофазной сети теряет около 30-50% своей мощности.
В сети 220 В двигатели мощностью более 3 кВт включать не имеет смысла – бытовая электропроводка не выдержит нагрузки.
Подключение с помощью фазосдвигающего конденсатора (искусственный фазовый метод)
Наиболее распространённый и простой способ подключения трехфазного электродвигателя в однофазную сеть – это способ с применением фазосдвигающего конденсатора, через который запитывается третья обмотка электродвигателя.
Существуют пусковые и так называемые рабочие конденсаторы, которые постоянно задействованы во время работы двигателя. Основной задачей рабочих конденсаторов является обеспечение оптимальной нагрузочной способности двигателя. Нормальная работа трехфазного электродвигателя во многом зависит от правильного выбора конденсатора.
Как правильно подобрать конденсаторы
Теоретически предполагается осуществлять расчет необходимой емкости путем деления силы тока на напряжение и полученную величину умножить на коэффициент. Для разного типа соединений обмоток коэффициент составляет:
- звездой – 2800
- треугольником — 4800
Недостатком этого метода является то, что не всегда на электродвигателе сохранилась табличка с данными.
Невозможно точно знать коэффициент мощности и мощность двигателя, а следовательно и силу тока. К тому же на силу тока могут действовать такие факторы как отклонения напряжения в сети и величина нагрузки на двигатель.
Поэтому следует применять упрощенный расчет емкости рабочих конденсаторов. Просто учесть, что на каждые 100 ватт мощности необходимо 7 микрофарад емкости. Удобнее использовать несколько параллельно соединенных конденсаторов малой, желательно одинаковой емкости, чем один большой. Просто суммируя емкость собранных конденсаторов, можно легко определить и подобрать оптимальное значение. Для начала лучше процентов на десять занизить суммарную емкость.

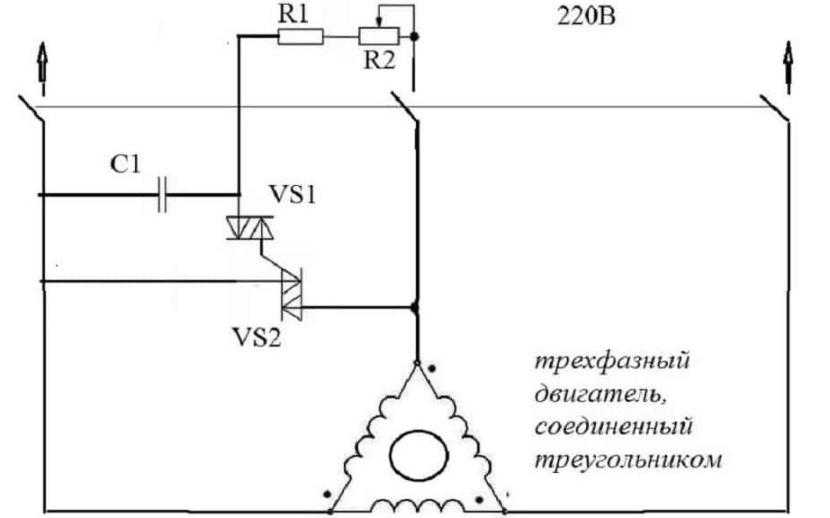

Таких схем несколько, это и самодельные пусковые устройства на тиристорах с транзисторным управлением и подключение двигателя через индукционные катушки или сопротивления. На практике, эти способы сложнореализуемые и малоэффективные.
Подключение трехфазного асинхронного двигателя через преобразователь частоты
Для подключения трехфазных двигателей к сети 220В применяются однофазные ПЧ.
Хотя, это не самый бюджетный вариант, но частотник позволяет преобразовывать переменное напряжение частотой 50 Гц в напряжение с частотой от 0 Гц до 1 кГц, к тому же импульсное. Благодаря этому появляется возможность осуществить плавный пуск двигателя и регулировать частоту оборотов.
В некоторых ПЧ есть функция построения модели двигателя и преобразователь сам выставляет нужные параметры для работы.
Для подключения частотного преобразователля к двигателю применяют экранированные кабели, рекомендованным производителем марок, сечением, отвечающем мощности выбранного ПЧ. Подключение осуществляется через емкостные входы преобразователя, внешние конденсаторы при этом не нужны.
Заключение
При включении трехфазного двигателя в однофазную сеть существенно изменяются характеристики агрегата. Из-за значительных недостатков такой метод в массово в промышленности не применяется, и допускается только как исключительная мера. Такое подключение допустимо только для маломощных электродвигателей.
Путаница с шильдиком асинхронного двигателя
\$\начало группы\$
Относительно приведенной ниже заводской таблички асинхронного двигателя:
Что означает?:
Δ/Г 220/380
Значит ли это, что при соединении треугольником напряжение между линиями должно быть 220 В? Я запутался еще и потому, что фазное напряжение не 220, а 380 lne? Не могли бы вы пояснить этот вопрос диаграммой?
- двигатель
- асинхронный двигатель
\$\конечная группа\$
13
\$\начало группы\$
имитация этой цепи – Схема создана с помощью CircuitLab
Обмотки вашего двигателя могут выдерживать напряжение 220 В между клеммами.
- При 3-фазном питании 220 В подключение выполняется, как показано на рис. 1b.
- В 3-фазном источнике питания 380 В вы подключаетесь, как показано на рис. 1а.
1b.Обратите внимание, что в каждом случае напряжение на каждой обмотке составляет 220 В, а напряжение между клеммами питания может быть иным.
Простая тригонометрия показывает, что межфазное напряжение 380 В равно \$ \sqrt 3 V_{p-n} \$.
\$\конечная группа\$
0
\$\начало группы\$
Если вы возьмете отношение линейного напряжения к фазному напряжению для трехфазной системы питания, вы получите \$\sqrt3\$ = 1,732. Теперь 380, деленное на 220, равно 1,727 (около 0,3% от идеального), поэтому это сообщает, что если обмотки соединены Y, каждая обмотка получает 220 вольт от 3-фазного источника питания 380 вольт.
Попробуйте это изображение установки 120 вольт/208 вольт: —
\$\конечная группа\$
7
\$\начало группы\$
На самом деле все очень просто.
Если на заводской табличке указано Δ/Y 220/380, это означает, что этот двигатель спроектирован и может быть подключен треугольником, если напряжение сети составляет 220 вольт. Если напряжение сети 380 В, то двигатель можно соединить звездой.
Это связано с тем, что максимально допустимое напряжение на обмотку двигателя составляет 220 вольт. В любом случае на обмотку подается напряжение 220 вольт. Подключив этот тип двигателя в треугольник с линейным напряжением 380 В, двигатель сгорит!
Если сетевое напряжение составляет 380 В и вы хотите подключить его к треугольнику, на паспортной табличке двигателя должно быть указано Δ/Y 380/660.
\$\конечная группа\$
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Как преобразовать трехфазный двигатель в однофазный
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Варианты преобразования 3-фазного двигателя: однофазный вращающийся преобразователь фазы, электродвигатели и частотно-регулируемые приводы VFD. |
| ||||
youtube.com/embed/0HejcqtVPTg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Варианты источника питания для трехфазного двигателя
Электрика Вопрос: У меня есть немецкий деревообрабатывающий станок, который приводится в действие трехфазным двигателем 380 В мощностью 3 кВт, 50 Гц, 6,3 А. Я наводил справки о том, как питать этот двигатель от однофазной сети 240 В, и буду рад любым советам по вариантам, которые, по моему мнению, у меня есть.
- Машина поставляется с отдельным трансформатором. Первичная обмотка рассчитана на 3 фазы 220 В, 9,73 А, а вторичная — на 3 фазы 380 В, 5,32 А. 50-60 Гц Деревообрабатывающий станок был куплен в Германии, поэтому я предполагаю, что этот трансформатор был куплен, когда станок был перевезен в США.
- Первое мнение, которое я получил, заключалось в том, чтобы вытянуть 480 В и подать его на частотно-регулируемый привод мощностью 5 кВт. Тогда я смогу ограничить напряжение до 380 В и настроить частоту до 50 Гц. Можно ли тянуть 480В от панели 240В бытового типа? Будет ли частотно-регулируемый привод 480 В 5 кВт чем-то вроде нестандартного привода и будет ли он дорогим?
- Вторым вариантом может быть замена трансформатора на однофазный, чтобы изменить однофазное питание 240 В на однофазное питание 380 В. Затем это будет питать VDF мощностью 5 кВт, чтобы изменить питание на 380 В, 3 фазы. Возможно ли это и безопасно ли это?
- Третьим вариантом является подача однофазного напряжения 240 В от панели к частотно-регулируемому приводу мощностью 5 кВт, преобразование питания в 3-фазное 240 В, 50 Гц, а затем с помощью трансформатора изменить питание на 380 В, 3 фазы, 50 Гц.
- Четвертым вариантом может быть поворотный фазовращатель. это сработает, но я не смогу настроить HZ в соответствии с двигателем.
- Я хотел бы использовать частотно-регулируемый привод, поскольку я могу изменить частоту, чтобы она соответствовала двигателю. Также я понимаю, что жесткий запуск не будет проблемой, как с поворотным преобразователем фазы. Однако я не уверен, где лучше всего разместить ЧРП, перед трансформатором или после него? Любая потенциальная проблема с тем, куда идет VFD?
- Если трансформатор можно будет переключить на однофазный, изменятся ли его свойства или производительность?
Первичная обмотка рассчитана на 3 фазы 220 В, 9,73 А, а вторичная — на 3 фазы 380 В, 5,32 А. 50-60 Гц Деревообрабатывающий станок был куплен в Германии, поэтому я предполагаю, что этот трансформатор был куплен, когда станок был перевезен в США.
Я знаю об этом предмете достаточно, чтобы быть опасным. Я буду использовать квалифицированного электрика. Любая помощь будет принята с благодарностью. Спасибо, что нашли время.
Этот вопрос по электропроводке поступил от Мартина из Аппервилля, штат Вирджиния.
Ответ Дэйва:
Мартин, спасибо за вопрос по электропроводке.
Варианты преобразования трехфазного двигателя
Чтобы принять решение о том, как преобразовать машину для работы с другим напряжением и фазой, было бы хорошо определить все варианты, а затем определить наилучший процесс преобразования.
Машина, подлежащая переоборудованию
- Ограничены ли электрические функции машины только двигателем и выключателем пуска и остановки, или есть другие компоненты или электронные компоненты, которым требуется питание?
- Если двигатель является единственным электрическим устройством, которое должно быть запитано, мы можем сосредоточиться на стоимости замены двигателя на один из тех же характеристик, но с доступной мощностью в месте, где будет установлена машина.
Вращающийся фазовращатель
- Вращающийся фазовращатель определенно является вариантом, который следует рассмотреть, и он может быть не таким дорогим, как замена двигателя.
- Я лично устанавливал такое оборудование для питания коммерческих трехфазных двигателей, когда мощность была ограничена одной фазой.
Электродвигатели и частотно-регулируемые приводы
- Мой опыт работы с частотно-регулируемыми приводами связан с промышленными приложениями, где главной целью является экономия энергии.
- Установленные частотно-регулируемые приводы использовались для управления скоростью больших двигателей, что позволило снизить потребление энергии.
- Типовой частотно-регулируемый привод является дорогостоящим и может оказаться нецелесообразным для индивидуального применения, такого как это, особенно когда целью является преобразование энергии, а не ее экономия.
Краткий обзор переоборудования электродвигателя
- Замена двигателя может оказаться более практичной и экономичной, если можно найти двигатель с такими же характеристиками и рамой.
- Вращающийся фазовращатель может быть надежным вариантом, когда вторичная выходная мощность будет соответствовать требуемым характеристикам мощности оборудования.
ВАЖНО: Гарантия и поддержка производителя
- Я настоятельно рекомендую проконсультироваться с производителем, чтобы узнать, есть ли у него блок преобразования энергии, или каковы будут его рекомендации.
- Имейте в виду, что изменение спецификаций OEM оборудования, скорее всего, приведет к аннулированию гарантии.
- Обычно, когда оборудование выходит из строя и связываются с представителем производителя, первое, что они выясняют, это то, как было установлено оборудование и соответствует ли источник питания спецификациям, указанным в Руководстве по эксплуатации и установке, которое прилагается к машине.
Основные схемы проводки дома
Цепи электропроводки дома и автоматические выключатели
В этой статье рассматриваются общие цепи электропроводки дома на 120 и 240 В, а также установленные автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.
Перечень схем электрической панели
Схема электропроводки 240 В
Электропроводка Электрическая розетка 240 В
Домашняя электропроводка включает розетки 110 В и 240 В, а также розетки, которые являются общими местами в каждом доме.
Посмотрите, как подключены электрические розетки для дома.
Коды электрической проводки
Использование тестировщиков для идентификации проблем с электричеством
Тестеры, чтобы помочь решить проблемы с электричеством
Установка электрического электропроводности
Типы электрических тестов
. для вас:
| ||||
Список всех моих полезных видео
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
