Как измерить ток в батарейке мультиметром: Как проверить батарейку мультиметром: инструкции, фото, видео

Содержание

особенности и способы тестирования заряда

Пальчиковые батарейки — элементы питания многих современных приборов. Внешне такие изделия не отличить друг от друга, но технические характеристики и стоимость могут существенно отличаться. Для предотвращения неприятностей, связанных с покупкой батареек, имеющих незначительный ресурс, или совсем нерабочих, следует знать, как проверить заряд батарейки.

  • Проверка батарейки мультиметром
  • Как проверить количество заряда под нагрузкой
  • Проверка посредством измерения силы тока
  • Несколько полезных рекомендаций

Такие знания будут особо полезными, если дома скопилось много аккумуляторов — после проверки можно понять, которые из них стоит выбросить, а какими еще можно будет пользоваться в устройствах с небольшой мощностью.

Проверка батарейки мультиметром

Для обнаружения полностью неисправных элементов будет достаточно несложной проверки:

  • перейти в режим мультиметра в соответствии с измерениями величины постоянного напряжения;
  • предел измерений должен быть равным 20В;
  • щупы прибора плотно прижать к контактам проверяемого аккумулятора и вымерять уровень напряжения;
  • снять показания тестера.

Если значения, полученные после тестирования, больше 1,35В — элемент полностью исправен и может использоваться в любых приборах. Когда чуть меньше, но не менее 1,2В — его можно установить в устройства, которые не требуют большого количества энергии. При еще меньших показателях пользоваться батареями невозможно, следует отправить их на утилизацию.

Стоит отметить, что такая проверка не дает полной картины, поскольку показывается величина напряжения без нагрузок (ЭДС).

Как нагрузочный элемент может применяться обычная маленькая лампочка для карманного фонарика. Светодиодные не подойдут, так как обладают незначительным сопротивлением. Объем нагрузок должен находиться в пределах 100−200мА — такие показатели у многих современных электроприборов со средней мощностью.

Теста без нагрузок вполне достаточно, чтобы отбраковать явно непригодные для дальнейшего пользования элементы питания. Если тестер показал меньше 1,2 В, то нет смысла устраивать дополнительные проверки. Вот, собственно, самый простой вариант того, как проверить батарейку мультиметром.

Как проверить количество заряда под нагрузкой

Отобранные элементы подвергаются повторному тестированию. Необходимо разобраться, как измерить емкость аккумулятора мультиметром под нагрузкой. Порядок действий следующий:

  • соединение щупов прибора с контактами тестируемого элемента;
  • параллельное подсоединение нагрузочного компонента;
  • подождать 30 секунд;
  • отметить полученные значения.

В зависимости от полученных данных батарейки сортируются следующим образом: если результат 1,1 В и меньше, то такие изделия можно смело выбрасывать; когда значение не превышает 1,3В — можно использовать в пультах дистанционного управления. Если у элемента под нагрузкой 1,35 В и больше — он полностью исправен.

Проверка посредством измерения силы тока

Эта методика может применяться исключительно для новых элементов питания и дает возможность оценить мощность непосредственно перед покупкой. Положение прибора должно находится в зоне постоянного тока. Для получения адекватных измерений необходимо:

  • тестер установить на максимальный предел измерений;
  • щупы прибора плотно прижать к аккумулятору;
  • через несколько секунд после того как значение тока на индикаторе остановится, убрать щупы.

Нормальные значения — это 4−6 ампер. Если значение составляет 3−3,9 ампер, то ресурс батареи снижен, но ее еще можно установить в портативной аппаратуре. Когда видите цифры 1,3−2,9 ампер — для бытовых приборов такой элемент вряд ли сгодится, но подойдет для любых совместимых пультов ДУ (необязательно телевизионных).

Несколько полезных рекомендаций

Полезные советы помогут улучшить качество использования батареек и понять, какой должна быть их утилизация:

  1. Не откладывайте проверку и сортировку элементов питания, которые со временем скапливаются в доме. Если нет новых, или же их слишком мало, можно некоторое время пользоваться протестированными.
  2. Если в бытовом агрегате сели аккумуляторы, то необязательно менять весь комплект. Дело в том, что садятся они не одновременно, а с помощью проверки можно будет обнаружить элементы пригодные для дальнейшей эксплуатации.
  3. Не держите дома вышедшие из строя батарейки, вовремя вынимайте их из корпуса аппаратуры. Со временем из них начнет вытекать электролит, приводящий к порче ваших любимых приборов.
  4. Не нужно пробовать повредить внешнюю оболочку корпуса элементов питания — жидкость, которая находится внутри (кислота либо щелочь) при попадании на кожу может вызвать химические ожоги.

Кроме того, испорченные аккумуляторы нельзя выбрасывать вместе с обычным мусором, ведь в них содержится электролит — вещество, приносящее вред окружающей среде. Сдавайте их в специальных точках, откуда они отправляются на утилизацию.

Вот и все секреты того, как проверить мультиметром емкость аккумулятора, и в каких устройствах можно применить протестированные элементы. Для проведения замеров понадобится только тестер и несколько свободных минут.

Как проверить батарейки с помощью мультиметра. Как проверить емкость аккумулятора мультиметром

Общие сведения

Мультиметр — компактное многофункциональное устройство, применяющееся в электрике и электронике. Аппарат также называют тестером.

С помощью прибора можно определить:

  • напряжение электрической сети;
  • силу тока и напряжение, подающегося на определенный элемент цепи;
  • работоспособность некоторых электрозависимых приборов;
  • определить объем аккумулятора портативного устройства;
  • обнаружить поврежденный участок электропроводки в помещении.

С помощью мультиметра можно определить показатель входного и выходного напряжения на трансформаторных установках, блоках питания и сетевых адаптерах. Также аппарат используют при проверке электродвигателей на работоспособность при поломках или сбоях в работе. Мультиметры активно используют для проверки нагрузочного тока в электронных блоках, реле, других элементах автоматики.

Способы проверки с помощью мультиметра

Одна из основных сфер применения — проверка на работоспособность батарейки и уровень ее заряда. Для этого в тестерах задействуются функции вольтметра (определяет вольтаж) и амперметра (измеряет силу тока). Процедура состоит из нескольких этапов, которые выполняют последовательно.

Проверка без нагрузок

Первый этап направлен на определение уровня остаточного напряжения в батарейке. Если оно минимальное, последующая проверка заряда нецелесообразна. Низкое остаточное напряжение свидетельствует о том, что гальванический элемент практически разряжен и в скором времени энергоресурс иссякнет.

Как проверить заряд батарейки без нагрузки:

  1. Включить вольтметр на тестере и установить предел замера на уровне 20 вольт.
  2. Приложить щупы мультиметра к контактам по бокам батарейки. Красный контакт должен фиксироваться к «+», в то время как черный прикладывают к «минусу».
  3. Снять показания с экрана тестера. Оно должно быть от 1–20 В. Если показатель меньше 1 В — батарейку можно отправить на утилизацию, так как она неработоспособна.

Батарейки, с остаточным напряжением свыше 1.35 В, можно использовать для работы на любом совместимом электроприборе. Срок службы в данном случае будет зависеть от емкости элемента и уровня энергопотребления устройства.

Если остаточное напряжение пальчикового элемента (простонародное название элементов питания AA. Для батареек типа AAA примняется название мизинчиковые) меньше 1.2 В — его можно использовать для нетребовательных электроприборов. К примеру, их можно вставить в часы, пульт дистанционного управления, увлажнитель воздуха.

Проверка под нагрузкой

Большинство специалистов считают проверку батареек без нагрузки неполной. С помощью мультиметра можно определить заряд элемента, предварительно подвергнув его нагрузке. Для нагрузки гальванического элемента обычно подключают небольшую лампочку для карманного фонаря. Светодиодные ленты в этих целях не используют из-за низкого сопротивления.

Нагрузка должна составлять от 100 до 200 мА. Данный показатель распространен для большинства электроприборов низкой и средней мощности.

Необходимо помнить о том, что померить заряд на одноразовой батарейке при помощи мультиметра нельзя. Данная функция предназначена для проверки многоразовых аккумуляторов, а не одноразовых элементов питания, подлежащих частой замене. Однако с помощью тестера можно определить пригодность батарейки для последующего использования, поэтому проводят измерение под нагрузкой.

Этапы:

  1. На мультиметре включают функцию вольтметра.
  2. Щупы соединяют с контактными элементами батарейки.
  3. Подключают нагрузочный элемент (например лампочку фонаря).
  4. Засекают время падения заряда до 1 вольта.

После этого необходимо умножить время падения заряда на силу тока для конкретного типа батарейки. Полученный результат — емкость элемента питания.

Определение силы тока

Данный метод обычно используют для определения мощности элемента электропитания. Также с его помощью можно проверить работоспособность батарейки, которая была в употреблении. Предварительно мультиметр необходимо настроить таким образом, чтобы прибор отображал показание силы постоянного тока.

Алгоритм проверки стандартный. Щупы мультиметра соединяют с «плюсом» и «минусом» батарейки. Измерение длится 2–3 секунды. Оптимальным показателем величины силы тока является 4–6 ампер. Если при оценке мультиметром результат ниже, это указывает на то, что энергоресурс батарейки снижен. При 3–3.9 ампер батарейку можно применять для нетребовательных электрических приборов.

Специальные приборы для проверки

Проверить заряд можно и специальными приборами — тестерами. Существует их великое множество, но все работают по одному принципу — измеряют напряжение под нагрузкой.

Если мы активно пользуемся приборами с питанием от одноразовых элементов, то такой тестер можно купить. Стоит он относительно немного, а провести измерение позволит в считанные секунды. Установил источник питания в зажим, взглянул на показания индикатора — и готово.

Полезно! Существуют мультиметры, имеющие режим измерения гальванических элементов. Покупая такой прибор, получаем два в одном — ампервольтомметр и тестер.

Проверка различных видов аккумуляторов

Как проверить резистор мультиметром

Для того чтобы измерить емкость аккумулятора, не обязательно пользоваться мультиметром – померить значение данной характеристики можно с помощью программ и приспособлений.

Проверяем батарейки

Проверка работоспособности батарейки.

Номинальное напряжение щелочных и алкалиновых пальчиковых батареек составляет 1,5-1,6 В. Для проверки их работоспособности можно применять 2-хэтапный тест:

  1. Без нагрузки. Выбрать на мультиметре режим постоянного напряжения диапазоном от 200 мА до 5-10 А, приложить щупы с соблюдением полярности. Классифицировать батарейки по полученным показателям: более 1,35 В – рабочие, от 1,2 до 1,35 В – требуют проверки под нагрузкой, менее 1,1-1,2 В – подлежат утилизации.
  2. С нагрузкой. Проверять нужно только те батарейки, вольтаж которых на 1 этапе превысил порог в 1,2 В. После включения нагрузки в цепь нужно выждать 30-40 секунд, а затем подсоединить щупы мультиметра. При напряжении менее 1,1 В батареи следует утилизировать, при 1,1-1,3 В – можно использовать в маломощных устройствах (пультах дистанционного управления, компьютерных мышках), при более чем 1,35 В – применять в любых приборах, питающихся от портативных накопителей.

Для проверки литиевых аккумуляторов принимаются другие значения напряжения. При полном заряде работоспособная батарея выдает 3,6-3,7 В, при разряде – 2,5 В.

Проверка пальчиковых батареек мультиметром

Для проверки пальчиковых батареек воспользуемся цифровым мультиметром. Это удобное устройство, с помощью которого проверяется напряжение, сила тока, сопротивление, целостность провода, емкость и многое другое.

Что бы правильно проверить батарейку мультиметром щупы устройства должны быть установлены подобным образом.

Переводим переключатель в левую сторону на значение 20.

Красный провод отвечает за «+», Черный провод отвечает за «-».

Берем красный щуп и присоединяем его к положительному полюсу источника питания. Затем берем черный щуп и прислоняем его к отрицательному полюсу или просто минусу.

После того как соединение будет выполнено прибор покажет точное напряжение батареи «аа» типа. Стандартное напряжение для пальчиковой батарейки равно 1,5 вольта. Ничего страшного если прибор показывает 1,54 или 1,45 вольт. В целом если судить по напряжению, батарея пригодна к использованию. Но если она не работает хоть и показывает хороший вольтаж, значит, у нее очень низкая сила тока либо имеется какое-то повреждение. В этом случае лучше приобрести новую.

Таким образом, проверка пальчиковых батареек мультиметром выполняется, так как показано на рисунке.

Краткий алгоритм действий:

  1. Подсоединяем к измерительному устройству черный щуп в самую нижнюю лунку.
  2. Присоединяем в среднюю лунку красный щуп.
  3. Устанавливаем рычаг на цифру 20 с левой стороны.
  4. Берем красный провод и подсоединяем его к плюсу аккумулятора.
  5. Берем черный провод и крепим его к минусу батареи.
  6. Смотрим отображаемое значение на дисплее устройства.
Как проверить батарейку мультиметром под нагрузкой?

Для выполнения подобной процедуры необходимо подсоединить батарейку к электрическому устройству. Например, к микро моторчику, лампочке или светодиоду. И параллельно прикрепить контакты измерительного устройства. На рисунке ниже, показано как это можно реализовать, так же приведена схема электрической цепи.

Для эксперимента был взят обычный моторчик на 3v. Такие ставят почти во все электрические игрушки. Провода к батареи прикреплены с помощью обычной изоляционной ленты.

Первым делом соединяем элемент питания и моторчик, а затем встык соединения втыкаем щупы мультиметра. Как видно из рисунка на дисплее отобразилось значение 1,49 вольт. Это ниже на 0,06 вольта от первоначальных значений. Такое падение произошло за 2 минуты работы моторчика. Таким образом работоспособность батарейки находится на нормальном уровне.

Как проверить мизинчиковую батарейку мультиметром?

Проверка батарейки ааа, мультиметром осуществляется таким же способом как показано выше. Из-за небольших габаритов измерить гальванический элемент будет чуть сложнее. Для удобства выполнения измерений щупы к мизинчиковому элементу можно прикрепить с помощью скотча или изоляционной ленты.

Как видите напряжение почти нулевое, оно равно 0,04 вольта. Данный аккумулятор не сможет запустить даже обычные часы.

Проверка емкости АКБ телефона

Проверку аккумулятора телефона можно провести как с помощью простого тестера, так и без него. Бывает так, что батарея прекращает работать внезапно. Часто это связано с использованием для быстрой, капельной подзарядки внешнего источника тока в виде power bank, из-за чего необходимость определить реальную емкость аккумулятора Li-Ion откладывается на неопределенное время. Устройство типа power bank, безусловно, незаменимо в тех случаях, когда необходимо срочно подзарядить батарею. Однако постоянное использование только внешнего аккумулятора для зарядки мобильника может привести к преждевременному выходу из строя его батареи.

Для смартфонов, как и для ноутбуков, в Сети есть специальные программы в виде приложений, с помощью которых можно проверить состояние АКБ. Одна из самых популярных и универсальных программ для смартфонов — iBackupBot. Лучше установить ее вначале на компьютер, а потом подключить мобильный. В меню нужно найти пункт «Больше информации», зайти в него, и там отобразится количество циклов «заряд-разряд» и сама емкость АКБ.

На андроид производства Китай лучше всего установить приложение Battery, которая точно покажет и температуру АКБ, и ее напряжение, и ёмкость. Можно  попробовать воспользоваться и программным кодом без инсталляции приложения (*#*4636#*#*), но для андроидов набор определенных комбинаций цифр и значков срабатывает не всегда.

С помощью тестера проверить емкость аккумулятора телефона также просто. Он представляет собой небольшой цифровой прибор с дисплеем и кабелем с подключением к USB. Перед началом измерения нужно полностью разрядить АКБ сотового и только затем подключить телефон и его зарядное устройство к тестеру через USB-провод.

При этом нужно иметь в виду, что показатель остаточной емкости АКБ высвечивается на дисплее не сразу, а растет постепенно. Находится он обычно в левом нижнем углу экрана тестера. Оптимальное число емкости аккумуляторной батареи телефона составляет приблизительно 2100-2200 мАч, что соответствует 100%. Если этот показатель падает меньше 50%, батарея нуждается в замене.

Как проверить батарейку планшета мультиметром?

Измерить батарейку планшета мультиметром затруднительно. Некоторые планшеты не имеют доступа к аккумулятору. Что бы к нему пробраться приходится откручивать болты.

Даже открутив все болты не так-то просто снять крышку. Ее еще держат защелки. Под крышкой нас ожидает нечто подобное:

Большой массив белого цвета это и есть батарея планшета. Нас интересуют ее контакты. От батареи идут два провода красный и черны, они нам и нужны.

Что бы снять напряжение с батареи, тем самым ее проверив, приложим черный щуп к месту припоя черного провода, а красный к месту припоя красного провода.

Мультиметр показывает, что напряжение батареи равно 0,11 вольт. Это плохо и необходимо подзарядить аккумулятор.

Проверка емкости АКБ ноутбука

Для того чтобы проверить емкость аккумуляторной батареи ноутбука, необходимо воспользоваться специальными утилитами: Battery Care, Aida (для операционных систем семейства Windows), coconutBattery (для ОС Mac OS), которые показывают фактическое и заявленное производителем значение данной характеристики.

Также заряд батареи ноутбука можно проверить при помощи командной строки, в которой необходимо ввести powercfg energy и нажать кнопку Enter. В результате таких действий система, спустя примерно минуту, выдаст адрес подробного отчета о состоянии источника энергии и всей системы энергоснабжения компьютера.

Проверка емкости АКБ шуруповерта

Определение емкости акб шуруповерта производится замером времени работы полностью заряженного питания на инструменте. Если полученное значение меньше указанного на корпусе питания, то значит один или несколько внутренних его элементов пришли в негодность.

Как проверить батарейку крона мультиметром?

Исправность батарейки кроны достаточно легко проверяется тестером. Для этого просто подсоедините провода измеряющего прибора к контактам батареи и посмотрите на экран прибора.

Как можно заметить на корпусе ее напряжение должно быть 9 вольт. Но прибор показывает 8,82 v. Это значит, что аккумулятор немного разряжен. Но несмотря на это батарея вполне функциональна!

Как проверить батарейку для часов мультиметром?

Батарейки для часов могут быть разными. Например, в китайских будильниках стоит пальчиковая, а иногда мезинчиковая. В ручных часах ставиться таблеточный аккумулятор.

Проверить этот аккумулятор можно с помощью мультиметра, прислонив один конец щупа к плюсу, а другой к минусу. Положительный полюс широкий и покрывает значительную часть аккумулятора.

Таким образом вольтаж данной батареи равен 1,56 v.

Как проверить батарейку cr2032 мультиметром на материнской плате?

Проверить батарейку биоса мультиметром можно вынув ее из платы. Но если контакты плюса и минуса видны, можно прикоснуться к ним щупами измерительного устройства и снять показания.

Как видите это батарея CR2032 c напряжением 3 V. Соответственно если при тесте вольтаж меньше, то батарею лучше поменять. Но обычно подобный таблеточный аккумулятор не меняют 3-5 лет. Он требует замены в том случае, если на компьютере начинает сбиваться дата сама по себе или появляются всякие глюки компьютера.

Батарея указанная на рисунке нуждается в замене.

Как проверить батарейку стрелочным мультиметром?

Для проверки берем нужный аккумулятор и так же как с цифровым подсоединяем клеймы к положительному и отрицательному полюсу.

Не забудьте перевести прибор в положения измерения батареек!

В принципе проверить батарейку можно и без тестера. Для этого потребуется поставить ее вертикально приподнять на 2 см и отпустить. Если она отскочит значит севшая. Заряженная же сильного отскока не даст.

Проверка батарейки на работоспособность без прибора так же осуществляется и с помощью обычно лампы. Но этот тест покажет лишь то что есть напряжение, вольтаж, и она не разряжена. В общем ее можно использовать. Данный эксперимент можно проводить в домашних условиях.

Работает ли батарейка, можно узнать, тогда, когда вы вставите ее в нужное электронное устройство. Либо же с помощью тестера, то есть мультиметра. Или простым способом, указанным выше. Таким способом можно проверить круглую пальчиковую батарейку и многие другие.

Есть специальная программа проверки емкости батареи для андроида 3C Battery Monitor Widget! Но она поможет определить объем энергии лишь на телефоне.

Теперь вы знаете, как осуществляется проверка мультиметром батареек и выявляется напряжение!

Проверка емкости автомобильного аккумулятора

Измерение емкости автомобильного аккумулятора производится по описанному выше алгоритму с подключением нагрузки. В качестве нагрузки используют мощные лампы, магнитолы, автомобильные компрессоры для подкачки колес.

Проверка по индикатору

Проще всего оценить уровень заряда с помощью индикатора, который некоторые производители устанавливают на крышку своего аккумулятора. Технически индикатор заряда аккумулятора представляет собой своего рода поплавок, который перемещается в зависимости от уровня жидкости в АКБ. Как чувствует себя батарея определяют по цвету индикатора:

  • зеленый — аккумулятор полностью заряжен, уровень электролита оптимален;
  • белый (иногда серый) — батарея почти разряжена, электролита недостаточно для работы в полную мощь;
  • черный — аккумуляторная батарея разряжена, требуется её зарядка, долив электролита, либо замена устройства.

На вопрос как проверить емкость аккумулятора ответят специальные приборы — тут простым индикатором не обойдешься, тем более он есть не у всех батарей.

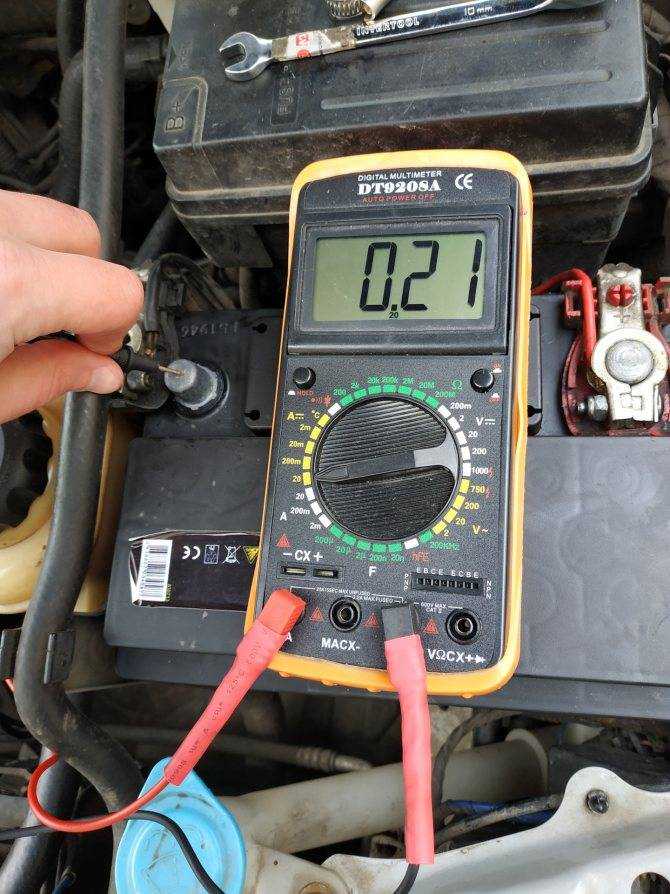

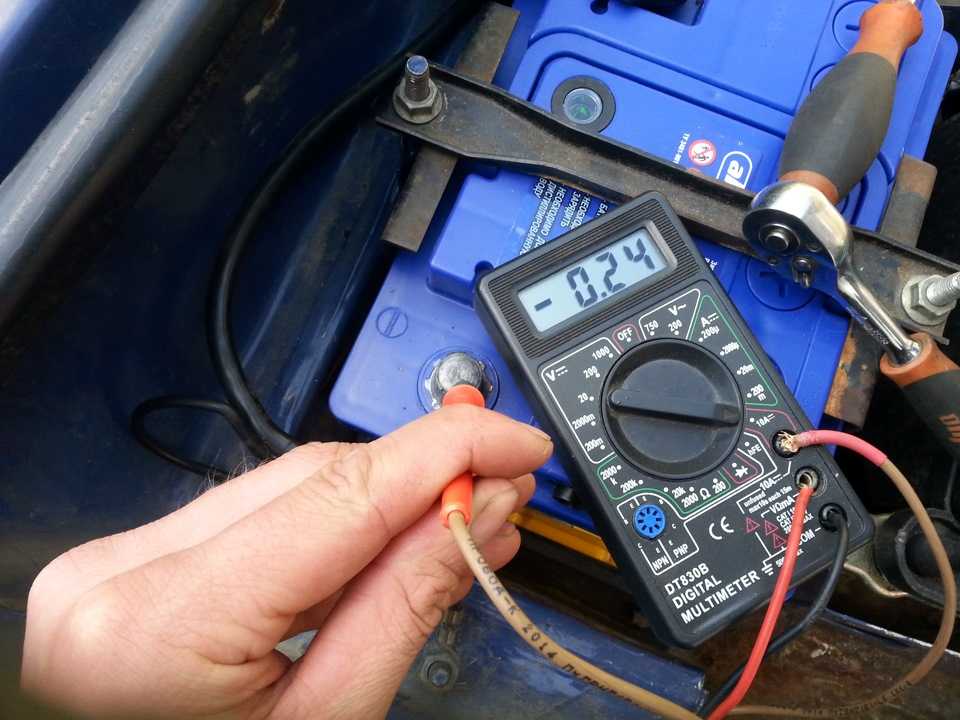

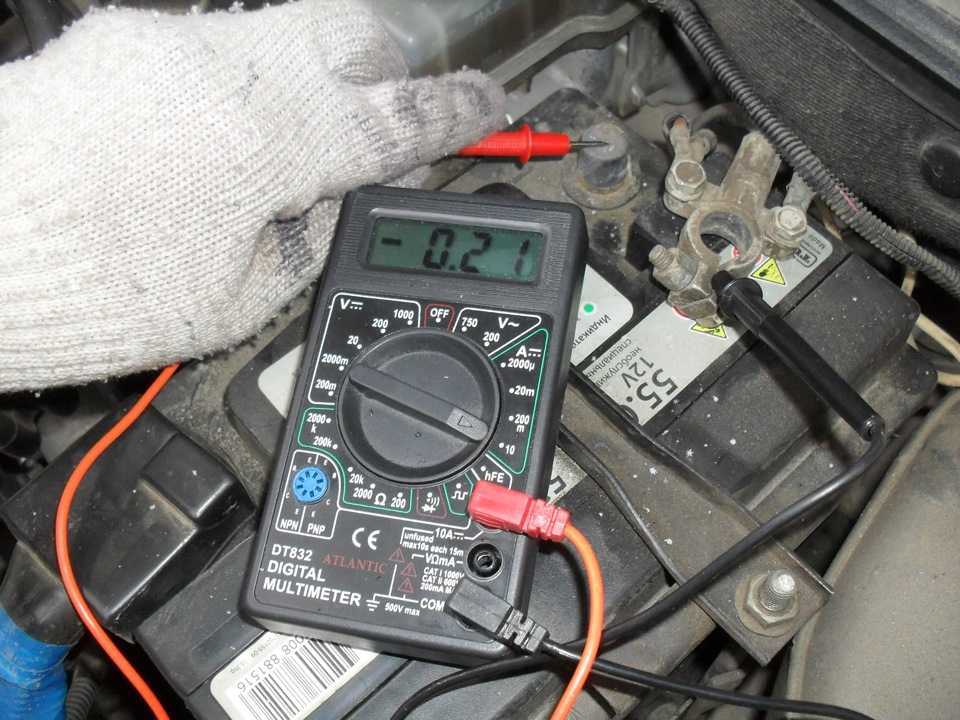

Как замерить мультиметром аккумулятор на ток утечки

У любой АКБ присутствует ток утечки. Важно следить за тем, чтобы значение не было выше примерно 80 мА. Дело в том, что энергия хоть немного, но расходуется даже при всех отключенных потребительных частей автомобиля. Также стоит учитывать, что за счет энергии поддерживает функционирование сигнализации.

Если утечка слишком большая, значит, требуется диагностика.

Как замерить акб мультиметром на предмет утечки тока:

  1. Заглушить мотор.
  2. Выключить зажигание.
  3. Подождать минут 15.
  4. Выключить абсолютно все потребители.
  5. Снять минус с АКБ.
  6. Поставить мультиметр на режим проверки постоянного тока.
  7. Выбрать диапазон до 10 А.
  8. Соединить положительный кабель мультиметра с плюсом аккумулятора.
  9. К снятому минусу подключить минус АКБ.
  10. Зафиксировать показатели.

Если утечки нет, вы увидите нули. Если же утечка есть, по значениям поймёте, насколько она велика. Можно узнать, где кроется проблема: нужно по очереди отключать и включать предохранители.

Вот так просто разобраться в том, как измерить аккумулятор мультиметром на автомобиле на предмет утечки тока.

Теперь вы знаете, как померить амперы мультиметром на аккумуляторе, как осуществить проверку зарядки мультиметром аккумулятора, как проверить мультиметром аккумулятор с нагрузкой и многое другое. И для такого тестирования вам понадобится обычный мультиметр, и не нужна нагрузочная вилка.

Желаем вам выполнить замер аккумулятора мультиметром правильно и безопасно!

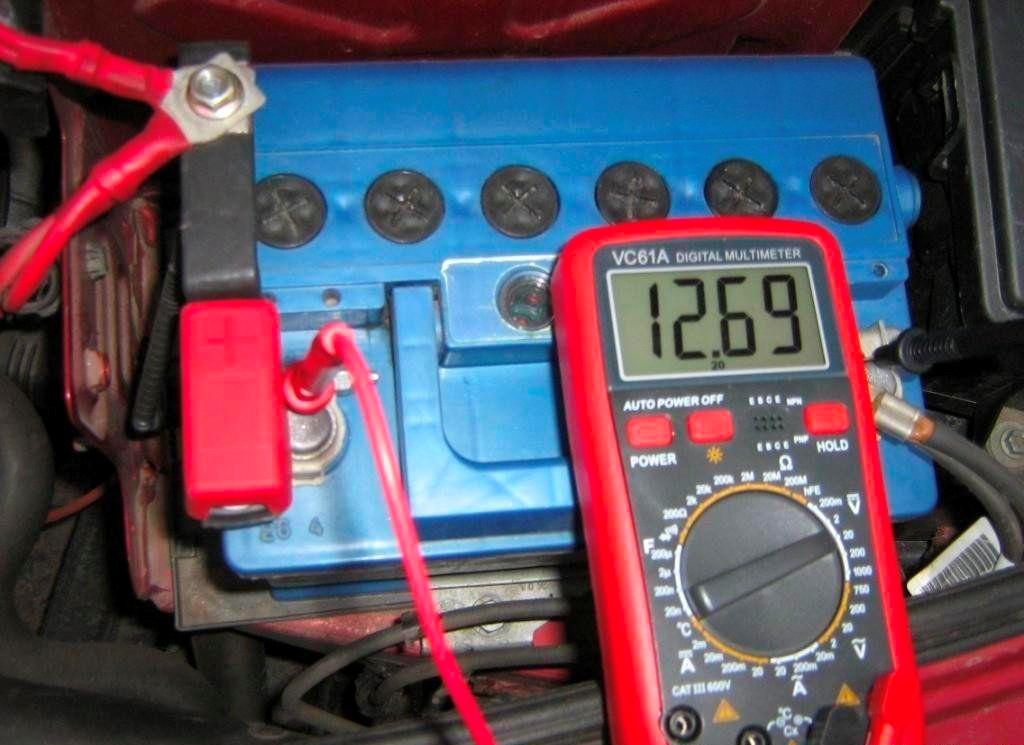

Как измерить напряжение

Если необходимо проверить только аккумуляторного напряжения, то мультиметр переводится в режим DC. Если нужно проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Затем чёрный щуп мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока.

Обычно, исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Аналогичным образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Проверить внутреннее сопротивление

Сопротивление является важным показателем исправности аккумулятора. Для измерения параметра потребуются универсальный тестер и мощная лампа.

Маркировка мультиметра.

Процедуру выполняют так:

  1. Подключают лампу 12 Вольт к элементу питания. Через 10-15 секунд определяют напряжение на токовыводах аккумулятора.
  2. Осветительный прибор отключают. Напряжение измеряют повторно. Если разница между 2 значениями не превышает 0,05 В, батарея работоспособна.
    Если перепады напряжения имеют более выраженный характер, сопротивление АКБ считается высоким. Это свидетельствует об ухудшении состояния источника питания.

Как проверить напряжение аккумулятора мультиметром?

Можно произвести замер напряжения при включенном двигателе. Удовлетворительным показателем считается значение в 13,5–14 В. Оно указывает, что АКБ можно смело продолжать использовать.

Если число на измерительном приборе превышает 14,2 В, то аккумулятор не заряжается полностью, а генератор работает в усиленном режиме, чтобы снабдить все зависимые системы автомобиля энергией. Но следует учитывать окружающую обстановку при замере, холодной зимней ночью батарея могла разрядиться и генератор вырабатывает увеличенное напряжение, чтобы ее заполнить. Подождите 10–15 минут и повторите процедуру. Если значения снизились – все в порядке.

Если, при проверке мультиметром напряжения аккумулятора, с запущенным двигателем и отключении расходующих электроэнергию системах прибор показывает ниже 13 В, то это указывает на перебои в работе генератора, который не в состоянии заполнить АКБ до необходимого уровня.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную начинку устройства?

Чтобы тестер не вышел из строя после проверки аккумулятора, нужно правильно выбирать режим диагностики.

При необходимости измерения ампеража обеспечивают дополнительную нагрузку мощностью до 120 Вт. При проверке постоянного тока нельзя выбирать функцию оценки сопротивления. Эти пункты в большинстве мультиметров находятся рядом.

Проверка режима работы в составе электрооборудования автомобиля

Также мультиметр пригодится, чтобы проверить работу аккумулятора «на борту». В первую очередь, можно определить, заряжается ли батарея при работающем генераторе.

Для этого должно выполняться условие превышения напряжения бортсети над напряжением аккумулятора, в этом случае ток будет «втекать» в батарею. Сначала надо измерить напряжение на клеммах АКБ при заглушенном двигателе. Оно должно составлять от 10,5 до 12,6 вольт (в зависимости от уровня заряженности батареи). Потом надо завести мотор, при нормально работающем генераторе напряжение должно повыситься не менее, чем до 14…14,5 вольт. Если напряжение ниже, надо искать неисправность генератора. Обе проверки надо производить при отключенных мощных потребителях (световое оборудование, автозвук, обогревательные устройства и т.п.).

Также тестером можно определить наличие утечек тока во время стоянки автомобиля. Для этого очень удобно пользоваться тестером с клещами постоянного тока. Надо заглушить двигатель и отключить всех потребителей электроэнергии бортсети, насколько это возможно. Если измерить ток по, например, плюсовому проводу от аккумулятора, то амперметр должен показать значение, близкое к нулю или ток, похожий на потребление нагрузок, которые отключить не удалось. Если результат измерения выше, надо искать проблему.

Направления токов утечки по загрязнениям корпуса

Надо помнить, что если утечка идет по слою загрязнений по корпусу аккумулятора, то найти её таким путем не получится – путь движения тока пройдет мимо плюсового провода. Поэтому есть смысл батарею предварительно очистить от грязи, помыв ее теплой водой с моющими средствами.

В итоге, имея мультиметр и некоторые знания, можно определить не только фактическое состояние батареи, но и режим её работы. Это несложно, и поможет избежать существенных денежных расходов.

Видео — проверка аккумулятора

Источники

  • https://osensorax.ru/remont/kak-proverit-batarejku-multimetrom
  • https://Acums.ru/batareyki/kak-proverit-multimetrom-2
  • https://amperof.ru/sovety-elektrika/proverit-emkost-akkumulyatora-multimetrom. html
  • https://knigaelektrika.ru/teoriya/kak-proverit-multimetrom-zaryad-akkumulyatora.html
  • https://batareykaa.ru/kak-proverit-batarejku-multimetrom-v-schitannye-sekundy/
  • https://batteryk.com/kak-proverit-emkost-akkumulyatora-multimetrom
  • https://favorit-motors.ru/articles/ekspluataciya-avto/proveryaem-samochuvstvie-akkumulyatora-avtomobilya-raznyimi-sposobami/
  • https://kvazar-ufa.com/articles/kak-proverit-akkumuliator-multimetrom/
  • https://EvoSnab.ru/instrument/test/kak-proverit-akkumuljator-multimetrom
  • https://3batareiki.ru/akkumulyatory/ispolzovanie-multimetra-dlya-proverki-akkumulyatora
  • https://automonth.ru/proverka-akkumuljatora-multimetrom/
  • https://odinelectric.ru/knowledgebase/proverka-avtomobilnogo-akkumuljatora-multimetrom
  • https://jeepclubspb.ru/kak-proverit-akkumulyator-multimetrom/





Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

ампер — Измерил ток мультиметром — Что я сделал не так?

спросил

Изменено 5 лет, 10 месяцев назад

Просмотрено 10 тысяч раз

\$\начало группы\$

Я хотел измерить ток обычного зарядного устройства для ионно-литиевых аккумуляторов. Я установил, что подключаю красный провод к предохранителю A 10A max, а черный к COM. Зарядное устройство рассчитано на 600 мА, а другая моя вилка имеет предохранитель на 250 мА, поэтому очевидно, что это не сработает.

Итак, я подсоединил провода к обеим сторонам батареи, и появилась небольшая искра. Я что-то сломал?

  • мультиметр
  • сила тока
  • искра

\$\конечная группа\$

17

\$\начало группы\$

Вы подключили амперметр параллельно источнику напряжения, что вызвало короткое замыкание через счетчик и, скорее всего, перегорело 10-амперный предохранитель в гнезде амперметра.

Вам нужно поместить измеритель между зарядным устройством и батареей, а затем подключить другой конец батареи к зарядному устройству. Диаграмма поможет:

смоделируйте эту цепь — Схема создана с помощью CircuitLab

Редактировать: Если все по-прежнему работает нормально, вероятно, вы сработали какую-то защиту от перегрузки по току в зарядном устройстве до того, как перегорел предохранитель в счетчике.

\$\конечная группа\$

0

\$\начало группы\$

Вы использовали амперметр параллельно источнику напряжения, а не последовательно. Это привело к большему току, чем мог выдержать амперметр. Таким образом, вы перегорели какой-то предохранитель.

\$\конечная группа\$

0

\$\начало группы\$

Принципы, лежащие в основе вашей идеи, были в порядке. Вы задавались вопросом, какой максимальный ток может выдать блок питания. Таким образом, вы подключили к нему (цифровой мультиметр) очень низкое сопротивление, чтобы получить максимальную нагрузку и наблюдать за измерением. Боюсь, неправильное исполнение.

Простой линейный источник питания, широко распространенный десятилетия назад, может быть закорочен, как вы и пытались. Они состояли из мостового выпрямителя и сглаживающего конденсатора. Однако вскоре после этого большой ток перегревал диоды и/или потреблял относительно очень большой ток от источника питания и, вероятно, выводил из строя предохранитель источника питания.

Но современный импульсный блок питания более совершенен и содержит защиту, такую ​​как ограничение выходного тока и «режим икоты». Последний выключит блок питания, если на его выходе будет низкое напряжение при высоком токе. Затем он немного подождет и снова включится. Этот цикл повторяется до тех пор, пока сохраняется выходная перегрузка.

Практический способ определить максимальный выходной ток вашего блока питания состоит в том, чтобы подключить выход вашего блока питания как (V+)->амперметр->Radj->(V-), где Radj — это регулируемое сопротивление нагрузки, т. е. мощный реостат. Вы также подключаете вольтметр между (V+) и (V-). Вы устанавливаете реостат на потребление (скажем) 75% максимального тока, поэтому здесь 450 мА, и включаете блок питания. Затем вы уменьшаете сопротивление реостата, чтобы потреблять увеличивающийся ток, и наблюдаете за выходным током, когда выходное напряжение начинает падать. Вы сможете увидеть, когда напряжение выходит за пределы указанного диапазона напряжения и, следовательно, когда блок питания больше не может обеспечивать увеличение тока нагрузки.

\$\конечная группа\$

1

\$\начало группы\$

Если счетчик работает, значит ничего не сломалось.

Зарядное устройство для ионно-литиевых батарей поддерживает как режим постоянного напряжения, так и режим постоянного тока. Таким образом, он действует иногда как источник напряжения, а иногда как источник тока. Он решает, какой режим использовать в данный момент времени, отслеживая напряжение батареи, ток или, в некоторых случаях, температуру (батарея имеет встроенный датчик, которого, по-видимому, не было в загоревшемся телефоне Samsung).

В любом из режимов подключение амперметра параллельно с работающей цепью зарядное устройство+аккумулятор будет потреблять ток как от аккумулятора, так и от зарядного устройства (в зависимости от, как сказал один плакат, предела его выходного тока). Таким образом, если вы получаете показания, они не говорят вам ничего конкретного ни об аккумуляторе, ни о зарядном устройстве.

Если вы подключите измеритель последовательно к батарее, как сказал Крис М., вы увидите, какой зарядный ток подается на батарею, что может сказать вам о состоянии батареи (низкий ток означает, что она в основном заряжена и будучи устойчивым, высокий ток означает, что он в основном разряжен), но на самом деле ничего о максимальном токе зарядного устройства.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

. Аккумуляторы

— Как проверить, работает ли функция считывания тока на мультиметре

\$\начало группы\$

У меня есть новый мультиметр, с помощью которого я ранее измерял напряжение 12-вольтовой залитой свинцово-кислотной батареи.

Сегодня я попытался проверить усилители, работающие от батареи, чтобы увидеть, нет ли паразитной тяги. По инструкции я отключил минусовую клемму на аккумуляторе, а мультиметр подключил последовательно (красный к прицепу, черный к аккумулятору). Ничего. Нет чтения, и нет питания в трейлере.

Есть ли способ проверить, делаю ли я что-то не так или устройство сломано?

  • аккумуляторы
  • токоизмерительные
  • автомобильные
  • мультиметр
  • 12В

\$\конечная группа\$

3

\$\начало группы\$

Скорее всего перегорел предохранитель цифрового мультиметра.

Лучшим методом является последовательное подключение небольшой лампы на 12 В и проверка мощности лампы. Он должен быть очень тусклым, если у вас низкая утечка.

\$\конечная группа\$

\$\начало группы\$

Если у вас есть резистор, вы можете проверить работоспособность счетчика. Например, резистор на 1000 Ом будет пропускать около 12 мА, и вы можете проверить его в диапазоне 199 мА. , если вы не можете найти руководство) и убедитесь, что вы правильно используете счетчик, и если да, то откройте его и проверьте предохранитель.

При переводе измерителя в токовый режим к чему-то вроде автомобильной батареи на 12 В даже на мгновение, как правило, перегорает предохранитель или, что еще хуже, если (дешевый) измеритель имеет большой ток без предохранителей, это может вызвать ожоги из-за плавления измерительных проводов и т. д. Чем выше приложенное напряжение и доступный ток (например, промышленная сеть), тем выше риск получения травмы или хуже.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
