Как лучше соединить алюминиевый провод с медным

28 / June / 2021

Во многих зданиях о надежной проводке можно только мечтать, резные виды проводов в стене приводят к ряду вопросов, ведь проводка передает ток и может провоцировать искрение. Как лучше соединить алюминиевый провод с медным, чтобы избежать последующих проблем? В течение длительного времени электрический кабель был алюминиевым, при этом современную проводку чаще делают медной. Соединять провода правильно непросто, поскольку свойства проводников отличаются. Однако метод безопасного соединения есть. Простую скрутку делать нельзя, поэтому выбирается подходящий вариант без прямого контакта.

Почему напрямую соединять нельзя?

Алюминиевый провод с медным лучше не скреплять, иначе происходит плавление, перегрев, растет риск возгорания. Причин несколько:

алюминиевый провод, если к нему подсоединен медный, может окисляться от влаги, процесс ускоряется для обоих проводов;
алюминиевые провода мягче медных, уровень проводимости ниже, происходит нагрев. Ослабевает контакт по причине разницы в расширении при нагреве;
присутствует гальваническая несовместимость, она приводит к коррозии.

Использование болтов

Как соединить алюминиевые и медные провода правильно? Самый доступный способ – болтовой. Также, он надежный и занимает минимальное количество времени.

Выполнение соединения алюминиевых проводов с медными:

зачистка изоляции до 2,5 см;
лучше всего выполнить колечки по размеру болтов;
надеть шайбу на болтик, затем медный элемент, шайбу, алюминиевый круг из сердцевины. Потом уже надевают вторую шайбу, затягивая гайкой;

провода в таком виде рекомендуется заизолировать лентой.

Зажим «Орех»

Соединять медный шнур комфортно, используя «орех» или сжим ответвительный. В таком формате он имеет корпус из поликарбоната с сердечником из металла. Внутри есть пара плашек с пазами для нужного сечения и пластина промежуточного типа. Можно ли применять соединение такого типа? Да, ведь в середине между ними будет пластина, а для соединения используются болты.

Чтобы соединить электрические провода через «орех» нужно:

разобрать устройство;
зачистить проводку с учетом длины плашек;
снять болты и поместить концы проводов в пазы проводники;
затянуть болтики, разместив плашку в корпусе;
закрываем корпус.

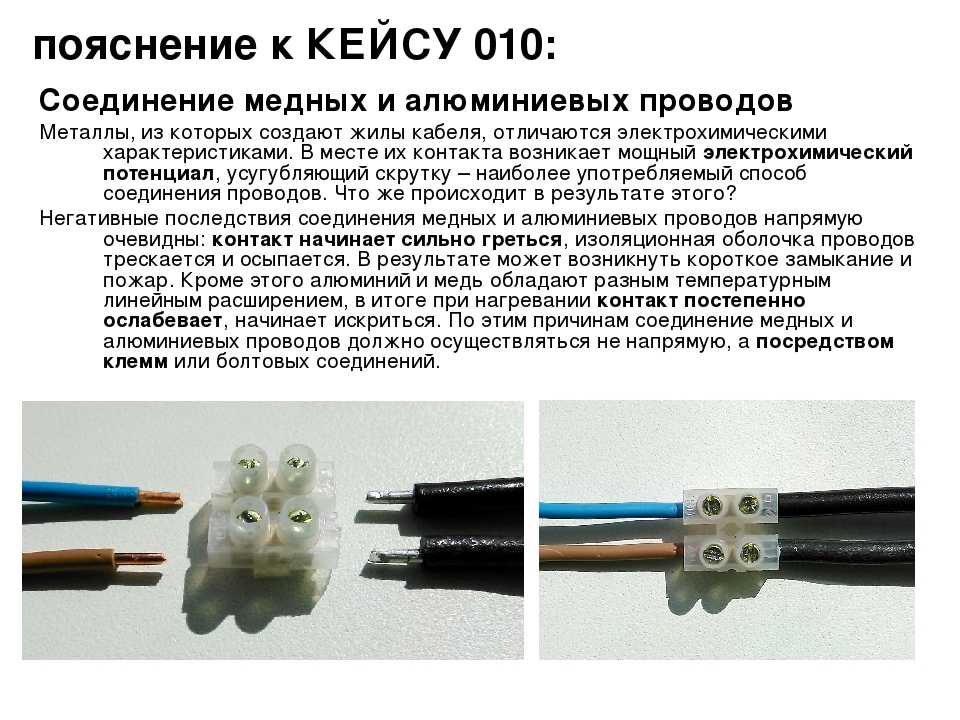

Клеммная колодка

Клеммники – доступный вариант, они отличаются по размеру. Решив соединять алюминиевый провод с другим, нужно выбирать подходящие габариты. Как правильно ими пользоваться? Клеммники – каркас из прозрачного полиэтилена с несколькими ячейками, концы проводов вставляют с разных сторон и закрепляют винтами.

Как соединить проводку в стене или с другим размещением? Последовательность такова:

снять зажим;
убрать изоляцию на месте, которое будут соединять;
расположить в клемму, зажать винт; повторить со вторым проводом.

Помощь не нужна, это легкая задача.

Другие способы

Также подойдут самозажимные клеммы, при их использовании провода вставляют до упора, фиксация автоматическая. Можно ли им доверять? Да, прозрачный корпус поможет проследить за процессом. В категорию устройств ваго сегодня включают практически все виды механизмов для коммутации проводов с разницей в сечении, материалах. В действительности ваго это изготовитель («WAGO»). В том числе он предлагаем клеммники. Последним способом является скрутка, ее выполнять не стоит, последствия такого решения будут неприятными. В крайнем случае используется изоляция и термоусаживаемая трубка.

Как лучше соединить алюминиевый провод с медным? Используя современные дополнения и следуя инструкции.

Как соединить медный и алюминиевый провод правильно и надежно?

Медный и алюминиевый проводники при подсоединении образуют гальваническую пару. Электрохимический потенциал меди различается с электрохимическим потенциалом алюминия на 0,65 мВ. Это превосходит граничную величину, которая составляет 0,60 мВ.

Способы соединения ↓
Подсоединение скруткой ↓
Резьбовое соединение ↓
С помощью клеммной колодки ↓
С помощью клеммной коробки со специальным зажимом Wago ↓
Неразъёмное соединение ↓
Советы ↓

Алюминий имеет гораздо более отрицательный потенциал, чем медь. Постепенно, с течением времени, на этом стыке будет происходить процесс электрохимической коррозии.

Это может привести к определённым последствиям:

Нарушение контакта.
Деформация провода вследствие коррозии.
Разрушение проводника.
Повышение электрического сопротивления.
Повышение температуры.

Способы соединения

Подсоединение скруткой

Это наиболее простое, но, и наименее надёжное решение. Как правильно это сделать:

Если расположить их таким образом, чтобы концы смотрели в одну сторону, то их нужно сжать плоскогубцами.
Повернуть раза три.
После выполнения этой операции они должны быть закручены друг вокруг друга.
Недопустима ситуация, когда только один провод закручен вокруг второго.
После выполнения этой процедуры нужно покрыть место контакта покрытием, которое защищает от влаги. Для этой цели можно использовать специальный лак.

Этот способ используется наиболее часто по сравнению с другими вариантами соединения.

Резьбовое соединение

При использовании этого способа удаётся избежать нежелательного непосредственного контакта проводов. Здесь используется стальной винт. Соединяемые провода очищается примерно на длину в 4 диаметра используемого винта, зачищаются ножом и сворачивают в колечко, которое охватывает этот болт.

Соединение происходит таким образом, чтобы оба провода, медный и алюминиевый непосредственно не соприкасались.

Выполняют эту работу следующим образом:

На винт надевают особую пружинную шайбу. Она выглядит, как шайба, имеющая один разрез, при том, что концы не находятся в одной плоскости.
Затем надевают обычную шайбу.
Далее устанавливают колечко одного из соединяемых проводов.
Затем ставят ещё одну обычную шайбу.
После этого подсоединяют колечко другого проводника.
Потом ещё раз ставят обычную шайбу.
Уже после этого устанавливают гайку и закручивают её до такой степени, чтобы края пружинной шайбы оказались в одно плоскости.

Если оба провода имеют толщину в 2 миллиметра, то вполне подойдёт винт М4.

При этом способе соединения избегают прямого контакта алюминия и меди. Однако, происходит их контакт со стальными деталями. Электрохимический потенциал для алюминия и меди составляет 0,65.

Для меди и нержавеющей стали разница составляет 0,1. А, для соединения алюминия и нержавеющей стали это составит 0,55. Таким образом, мы видим, соединение этих материалов со стальными деталями является допустимым.

С помощью клеммной колодки

Этот способ получил широкое распространение несмотря на то, что он является недостаточно надёжным по сравнению с предыдущим вариантом.

При этом, он имеет свои определённые преимущества:

В частности, для этого не требуется сворачивать провод колечком.
Кроме того, применение этого способа позволяет соединять медные и алюминиевые провода практически в любом сочетании.
Здесь снижены требования к изоляции. Это связано с тем, что здесь исключена возможность случайного соприкосновения оголённых проводов.

Кратко расскажем о том, как выполнять подсоединение проводов с использованием данного способа:

Сначала нужно зачистить соединяемый конец проводника. В отличие от рассмотренного ранее соединения, здесь необходимо обработать примерно 5 миллиметров провода.
Концы нужно вставить в соответствующие отверстия и с силой закрутить соответствующий винт.

У такого способа соединения есть несколько распространённых применений.

Популярным использованием такого способа является подсоединение проводов при установке люстры. Здесь имеется такая особенность, что алюминиевые провода являются слишком короткими для применения других способов, что обуславливает необходимость использования клеммного соединения. Даже если алюминиевый проводник, торчащий из потолка, имеет длину всего несколько сантиметров, с помощью данного способа можно соединить их прочно и надёжно.
Другое важное применение этого способа состоит в подсоединении проводов, которые перебиты внутри стены. Однако, само клеммное соединение при этом не рекомендуется прятать внутри неё.

Надо заметить, что клеммные колодки бывают:

Такие, что провод прижимается специальным винтом.
Провод присоединяется при помощи прижимной пластины.

В первом из этих вариантов возможно повреждение прижимного винта. Это говорит о недостаточной надёжности такой разновидности по сравнению с использованием прижимных пластин.

С помощью клеммной коробки со специальным зажимом Wago

В этом случае, подключение происходит на основании использования специального плоского зажима Wago немецкого производства. Производятся соединители двух различных типов. Основное различие состоит здесь в том, что одна из разновидностей предусматривает разовое соединение без возможности изъятия проводника, а другая используется для многократного применения.

Расскажем, как работает одноразовый соединитель. Для того, чтобы им воспользоваться, надо сделать следующее:

Сначала нужно зачистить концы проводов. Сделать это нужно на протяжении не более, чем 10 миллиметров.
Затем вставляем их с усилием в зажимы соединителя. Всё, соединение зафиксировано. Напоминаем, что данная конструкция является одноразовой. Если отсоединить проводник, то соединитель, скорее всего, будет повреждён и при повторном присоединении нельзя гарантировать, что получившееся соединение будет надёжным.

С многоразовым соединителем ситуация будет иной. В его конструкции предусмотрены специальные тумблеры. Перед соединением их надо нажать, затем вставить зачищенные провода и после этого нужно будет их закрыть. Они гораздо более удобны, чем одноразовый вариант, однако стоят несколько дороже.

В каких случаях допустимо применять такой метод соединения? Если говорить об одноразовой модели, то требования в этом случае следующие – сечение каждого из соединяемых проводов может находиться в пределах от 1,5 до 2,5 миллиметров.

Колодка рассчитана на силу тока до 24 ампер, однако рекомендуется для большей надёжности использовать их с током, который не превышает 10 ампер.

Если же говорить о многоразовом варианте конструкции Wago, то здесь допустимо использовать проводник, который имеет толщину от 0,08 до 4,0 миллиметров. Предельно допустимая сила тока здесь также выше. Она составляет 34 ампера.

Использование клеммной колодки удобно ещё и тем, что для подсоединения не нужны никакие дополнительные инструменты или материалы.

Неразъёмное соединение

Такой вид соединения обладает высокой надёжностью. В этом смысле он подобен резьбовому соединению. Однако, различие состоит в том, что его нельзя разобрать после того, как было проведено соединение, а потом собрать, гарантируя при этом надёжность получившегося соединения.

Суть данного способа состоит в следующем – колечки на концах надеваются на заклёпку, которая сжимается специальным инструментом.

Последовательность действий такова:

Каждый из соединяемых проводов аккуратно зачищается. Длина зачищаемого участка подбирается аналогично тому, как это делалось для резьбового соединения. Здесь берётся обычно 4 диаметра заклёпки.
Затем на концах делаются колечки.
Сначала надевают колечко алюминиевого проводника.
Затем ставят пружинную шайбу. Напоминаем, речь идёт о шайбе, которая с одной стороны разомкнута и концы её находятся не в одной плоскости.
Потом надевают медный проводник.
Затем устанавливают обычную шайбу.
После всего этого вставляют стержень с шайбами и проводами в специальный инструмент под названием заклёпочник и крепко сжимаем.

Мы получили надёжное и долговечное соединение. При проведении работы, важно внимательно смотреть за тем, чтобы оголённые провода не соприкасались.

Распространённое применение данного способа состоит в сращивании проводов, которые были случайно повреждены при ремонтных работах.

Данный способ соединения отличается дешевизной, высокой скоростью работы. Также, нужно учесть и то, что для этого соединения могут быть использованы различные виды заклёпок, что позволяет подобрать нужный тип деталей практически в любой ситуации. Наиболее часто для этого принято использовать заклёпки диаметром в 4 миллиметра.

Советы

При работе с проводкой, которая была повреждена в ходе ремонта, можно не только выполнять соединение повреждённых частей, но и выполнить в нужном месте вставку из медного провода.
Желательно, чтобы работы такого рода проводил специалист. Это существенно снизит риск возникновения каких-либо проблем.
Рекомендуется, чтобы проводилась регулярная проверка таких соединений. Её желательно проводить не реже, чем 2 раза каждый год. Тут дело не только в электрохимической коррозии, а ещё и в том, что этот металл обладает текучестью. С течением времени он может изменить форму и тем самым ослабить контакты.
Выполнив такое соединение, нужно в дальнейшем обеспечить доступ для его контроля. Один из вариантов: разместить его в распределительной коробке. Если место соединения просто закрыть в стене, то, со временем это может привести к повреждению электрического соединения.

Статья была полезна?

0,00 (оценок: 0)

Проводка

— Могу ли я соединить алюминий № 12 с медью № 14 на 15-амперном выключателе?

TLDR: алюминий № 12 для 15 А является правильным. Используйте наконечники, а не фиолетовые гайки. Отдавайте предпочтение металлическим ящикам.

Размеры проводов

Размеры проводов представляют собой физический диаметр и не отражают допустимую нагрузку по току. Алюминий № 12 подходит для цепи 15 А. Алюминий весит 1/4 веса меди, и, будучи настолько легким, ему требуется больший объем провода для передачи того же тока. По -2 размеру провода, как правило. Вы должны привыкнуть к этому .

Дело об алюминии

Загляните внутрь своей сервисной панели. Видите основные выступы, через которые поступает питание? Видите нейтральные и заземляющие полосы, если они есть? Обратите внимание, как они окрашены в серебристый цвет. Луженая латунь, да? Луженый алюминий .

Тепловое расширение алюминия отличается от теплового расширения меди. Это работает в пользу алюминия, когда это проушины, делая алюминиевые проушины «универсальным донором», хорошо работающим с обоими.

Медные наконечники, с другой стороны, плохо играют . Это не было хорошо понято, когда в 1960-х годах нехватка меди возникла быстро, и правительство оказало давление на UL, чтобы оно быстро одобрило розетки и выключатели для алюминиевых проводов.

Производители внесли небольшие изменения, и UL проштамповала его. Ошибка .

С тех пор это было исправлено (чрезмерно исправлено?) с рейтингом «CO-ALR» для выключателей и розеток. Посмотрите как-нибудь: это даже не алюминий, это редкоземельный металл. Вы можете прикрепить алюминий прямо к ним, и вам не нужно делать косички.

Однако соединения медных проводов на медных и алюминиевых наконечниках вышли из строя. Почему? Исследования, проведенные в 2000-х годах, показали, что крутящий момент действительно имеет значение, даже в мелочах. (Электрики всегда затягивали большие предметы, обратите внимание, что с алюминиевым тяжелым фидером никогда не было проблем). Тестирование на торговых выставках показало, что электрики не могут затянуть вручную точнее, чем их бизнес-менеджеры, супруги или любовники! Поэтому в 2014 году в NEC были внесены поправки, требующие динамометрических отверток на

, черт возьми, почти все . Заметьте, все это медь, но в 70-х и 80-х тоже никто не закручивал мелкие алюминиевые соединения.

Хммм!

Все вместе это дает нам довольно хорошую дорожную карту для разумного обращения с алюминием:

Используйте соединители с проушинами, корпуса которых изготовлены из алюминия (универсальный донор)
Правильно установите крутящий момент с помощью дюймово-фунтового ключа.

Фиолетовые проволочные гайки ненадежны. Используйте соединители с наконечниками.

Вам не нужно идти дальше поиска изображений Google.

«обожженные фиолетовые гайки» -> много фото
«сожженный алюминиконн» -> не сожженный алюминиконн (многие другие вещи сгорели)

Но, судя по вышеизложенному, в этом нет ничего удивительного. Фиолетовые крутилки — это всего лишь незначительная доработка на обычных проволочных гайках (то самое, что не работало в 1960-х годах с розетками). Он не справляется с различиями в тепловом расширении алюминия и, конечно же, не использует его в своих интересах. Нет возможности правильно настроить крутящий момент.

Но соединители с проушинами (например, Alumiconn) используют то, что работает: это проушины, сделанные из алюминия (по сути, нейтральная планка вашей панели, просто добавление пластиковой изоляционной коробки). Вы можете затянуть их до нужного значения для большей уверенности.

Алюмиконы работают на 2-3 провода. Для 4 или более используйте другой продукт: ILSCO «Mac Block Connector». У этого есть 2 больших отверстия, но каждое отверстие может принять 1-4 медных провода или 1-3 алюминиевых провода.

Самый большой из таких «наконечников» — Polaris, но здесь он бесполезен (требуется только 1 провод на отверстие, что очень дорого. Обычно используется для фидера панели 4 AWG или больше, но только в нестандартных случаях.)

Между прочим, в местных магазинах по дешевке продаются «дополнительные заземляющие шины» для модернизации сервисных панелей, которые почти такие же — и обычно рассчитаны на 2 провода на отверстие. Я не говорю, что вы должны покупать длинные и разрезать их, чтобы сделать «голые алюминиевые коннекторы», но смотрите ниже.

Металлические ящики против пластиковых

Судя по ржавчине на тех гвоздях, я понял, что вы просто используете старые ящики, которые у вас завалялись. Они не подходят для этой работы, так как вы не хотите прибивать гвозди к балке с готовым потолком под ней.

Если вы собираетесь покупать новые ящики для этой работы, покупайте металлические. Почему? Мы используем распределительные коробки по определенным причинам. Металлические коробки лучше по всем этим причинам. Он лучше сдерживает возгорание дуги, не сгорает, даже если к нему прикладывается тепло, сдерживает искрение, а если к нему прикасается горячая проволока, он гарантирует срабатывание выключателя, как и предполагалось.

Для кабельных зажимов я просто покупаю дешевые коробки с выбивными отверстиями и использую кабельные зажимы Romex, предназначенные для установки в эти выбивные отверстия. Они дешевые. если хочешь встроенные хомуты Romex без высокой стоимости или дурацких монтажных фланцев, вам придется немного походить по магазинам, тем более, что в крупных магазинах нет хорошего выбора даже в хороший год. Но моя основная коробка представляет собой простую коробку из тянутой стали 4x4x1-1/2″ за 99 центов без фланцев. В ней есть несколько монтажных отверстий, подходящих для коротких шурупов для гипсокартона, но вы можете просверлить свои собственные, где угодно, кроме выбивного отверстия! сделайте это на пластиковой коробке, они слишком хлипкие

Одно или два отверстия имеют резьбу специально для заземляющего винта № 10-32 (мелкая резьба -32 обязательна для электрического контакта) Продаются зеленые винты, идеально, но помните те стержни панельного заземления, о которых я упоминал? Они не выглядят неуместными в металлической коробке. Алюминиевые заземления — решено! 9Соответствие коду 0003

— припайка медных пигтейлов к алюминиевому проводу

Такое соединение внахлестку достаточно для низковольтной электроники с малым током и низким риском. Но это никогда не было одобрено для The Big Stuff, и на самом деле беспрецедентно .

Там был стандартом для пайки «назад»; и это грубо напоминает сращивание Вестерн Юнион. Если демонтировать любую старую Knob-n-Tube, которая была припаяна, она выглядит так. Обратите также внимание на то, что стыки имели довольно сложную изоляцию: сначала слой (я имею в виду 3-6 слоев) тканевой дегтярной «фрикционной ленты», с завязанным концом, чтобы предотвратить распускание… слой обычной пластиковой ленты.

Однако соединение Western Union для соединения меди и алюминия из разнородных металлов невозможно.

Теперь я замечаю, что ваша пайка выглядит довольно хорошо на медной стороне, но алюминиевая сторона выглядит не слишком счастливой. Так что я не думаю, что это будет работать как сращивание Western Union.

Ваше мнение о том, что «то, что я делаю, ничем не отличается от соединения Copalum», может быть оспорено производителем. Это, конечно, другое. Это выглядит как второкурсник, пытающийся применить навыки электроники уровня Adafruit к очень серьезной проблеме, которой уже 30 лет занимается армия докторов наук. Если бы было что-то вроде этого простого , это было бы превращено в решение и добавлено в код.

То, что у вас есть, с припоем к алюминию, похоже на холодную пайку. Вы окутали алюминий, но это все. Вы не привязываетесь к этому. Затем начнется коррозия.

Ваша коренная проблема, потребность в косичке, уже решена устройствами с соединениями, сертифицированными CO-ALR. Внимательно посмотрите на один как-нибудь.

Наука о медных или алюминиевых наконечниках по сравнению с медными или алюминиевыми проводами хорошо изучена. Алюминиевые проушины являются универсальным донором и выдержат все что угодно. Медные наконечники берут только медь. Вот где 19Усилия 70-х пошли не так; они поспешно маркировали наконечники только из меди как алюминиевые без надлежащего тестирования.

Вот почему большинство проушин панели сделаны из алюминия, нейтральные стержни — из алюминия, разъемы Polaris имеют алюминиевый корпус, а MAC Block и Alumiconns, по сути, представляют собой миниатюрные алюминиевые разъемы Polaris.

Что касается надежности соединений с проушинами, то в Кодексе предусмотрено обязательное использование динамометрических отверток. Играть с припоем, когда у вас даже нет динамометрической отвертки, означает, что ваши приоритеты в неправильном направлении!

Во-первых, все, что вы делаете в доме, должно быть разрешено и одобрено местным инспектором (AHJ). Обычно инспектор отказывается от простых вещей, таких как розетки и выключатели; однако это предполагает, что то, что вы делаете, это

нормальный материал . Нужно спросить у инспектора, нужно ли тянуть разрешение. Я совершенно уверен, что когда вы честны в том, что вы делаете, инспектор НЕ собирается отказываться от проверки. Теперь вы будете спорить с инспектором о том, следует ли это разрешить. Как вы думаете, что будет дальше? Держу пари, что ты знаешь. Так что на самом деле все зависит от того, не узнает ли инспектор. Думаю, это ответ на ваш вопрос о том, что происходит во время распродаж.

Имейте в виду, что инспектор по электрике, у которого вы получаете разрешения и проверки во время работы, который имеет регулирующие полномочия и может аннулировать разрешение на проживание в доме, заставляет вас запрашивать разрешение на удаление всех несанкционированных работ и потяните еще один, чтобы переделать его должным образом . .. это совершенно другой человек, чем «жилой инспектор», который является мастером на все руки, который просто консультирует покупателя жилья.

Домовой инспектор может быть домкратом, но он знает этот город и другие дома в этой застройке, знает, что любили использовать тогда строители, и мгновенно узнает алюминиевую проводку, несмотря на ваше представление. Не будет признавать новую технику косички законным или утвержденным товаром и укажет это в отчете инспектора. Покупатель отзовет свое предложение или сократит свое предложение, потребовав полной замены алюминиевой проводки.

Наконец, вам не разрешается выполнять электромонтажные работы в чужих домах. Вы должны быть лицензированным электриком или владельцем жилого помещения. Невозможно «проверить» лицензию электрика; это требует очень длительного ученичества.

Дальше у вас такой тупик:

110.14 Проводники из разнородных металлы не должны смешиваться в клемме или соединении разъем, в котором происходит физический контакт между разнородными проводники (такие как медь и алюминий, медь и алюминий, плакированный медью, или алюминий и алюминий, плакированный медью), если устройство не идентифицировано для этой цели и Условия использования.
