Как называются элементы крыши: Элементы конструкции крыши | Статьи компании «Рукавичка»

детали стропильной системы, в том числе, стойки, состав пирога, конструкция основания кровли

Крыша – это основной барьер на пути проникновения внутрь дома атмосферных осадков, ветров, низких температур и прочих негативных явлений окружающего пространства.

Несмотря на множество элементов, из которых слагается стропильный каркас и кровельный пирог, ни один из них не бывает лишним.

Застройщик, прежде чем заняться строительством собственного дома, должен понимать, для чего нужен, из чего сделан и как устанавливается каждый элемент крыши. Данная статья поможет разобраться в этом деле.

Содержание

• 1 Общий состав любой кровли
• 2 Части стропильной системы
  • 2.1 Мауэрлат
  • 2.2 Стропильные ноги
  • 2.3 Кобылки
  • 2.4 Нарожники
  • 2.5 Прогоны
  • 2.6 Лежень
  • 2.7 Конёк
  • 2.8 Затяжки, стойки, подкосы
  • 2.9 Шпренгели
  • 2.10 Обрешётка и контробрешётка
  • 2.11 Карниз
• 3 Конструкция основания
• 4 Состав пирога
• 5 Кровельное покрытие
• 6 Заключение

Общий состав любой кровли

Крыша – это верхняя несущая и ограждающая конструкция строения или сооружения, предназначеная для защиты внутренних помещений от внешних климатических и иных воздействий.

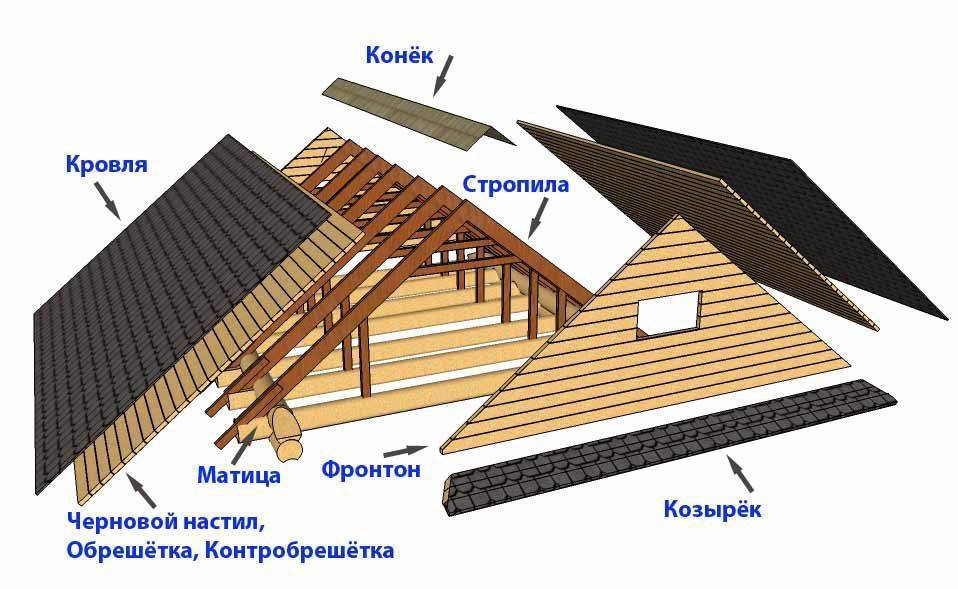

Крыша состоит из основных частей:

• несущей жесткой конструкции — стропильного каркаса для скатной крыши или горизонтального основания для плоской;
• влагозащитного внешнего покрытия — непосредственно кровли;
• изолирующей прослойки, состоящей из нескольких слоев кровельного пирога (может быть влаго- или тепловлагоизолирующей).

Кровля – это элемент крыши, который включает в себя водоизоляционный слой (само кровельное покрытие), основание под этот слой, элементы для создания вентиляции, снегозадержания, примыканий, безопасного перемещения и эксплуатации и др.

У скатных конструкций отличают:

• скаты — боковые поверхности;
• фронтоны — торцевые поверхности;
• ендовы — внутренние углы, формирующиеся на стыке сопряженных скатов;
• свесы — части, выступающие за границу стены наружу;
• вальмы — треугольный скат от карниза до вершины в вальмовых крышах;
• слуховые окна — проемы, обустроенные в крыше строения;
• ребра — пересечение двух скатов крыши, образующие внешний угол.

Горизонтальное ребро крыши называется коньком.

Части стропильной системы

Стропильная система — это опорный каркас, состоящий из множества деревянных элементов, представляет своеобразный скелет кровли.

Через кровельную оболочку каркас принимает на себя внешние нагрузки от выпавших атмосферных осадков, ветра, собственного веса, кровельного пирога, водосточной системы и различного технического оборудования, установленного на крыше.

Задача стропильной системы равномерно распределить и передать вышеперечисленные нагрузки на несущие стены дома. Примером для разбора элементов стропильной системы могут стать двускатные, вальмовые и многощипцовые кровли. Эти крыши обладают практически всеми видами деревянных опорных элементов стропильного каркаса.

Несущие детали стропильных каркасов можно отразить в следующем перечне:

1. Мауэрлат.
2. Стропильные ноги и нарожники.
3. Прогоны.
4. Кобылки.
5. Лежни и шпренгели.
6. Затяжки, стойки, подкосы.
7. Обрешётка и контробрешётка.
8. Свесы.

О способах и правилах крепления элементов стропильной системы рассказано на видео:

Мауэрлат

Происхождение названия от двух немецких слов «Mauer» и «Latte», что означает стеновой брус. Мауэрлат — брус или бревно, уложенное сверху по периметру внешних ограждений дома. Конструктив служит опорой для нижних концов стропил и нарожников. Он представляет собой горизонтальный брус обычным сечением 150 х 150 мм или сдвоенную балку из двух брусьев 150 х 75 мм. Бывают исключения, зависящие от сложности строения стропильного каркаса.

Назначение мауэрлата заключается в привязке крыши к дому и равномерном распределении нагрузки на стены от узлов стропильной системы с кровельным покрытием.

Под мауэрлат устраивают подготовку из цементной или бетонной стяжки по поверхности кладки стен. Стяжку покрывают слоем рулонной гидроизоляции из рубероида или другого модифицированного материала.Брус крепят к стене шпильками или анкерными болтами. К срубу его прикручивают проволокой.

Стропильные ноги

Стропилами называют наклонные деревянные балки, опирающиеся на коньковый прогон (ригель) и мауэрлат. Длинномеры могут быть частью деревянных ферм или отдельно стоящими элементами кровельного каркаса.

Принимая на себя внешнюю нагрузку от кровли, стропила работают совместно со стойками, затяжками, подкосами и другими элементами.

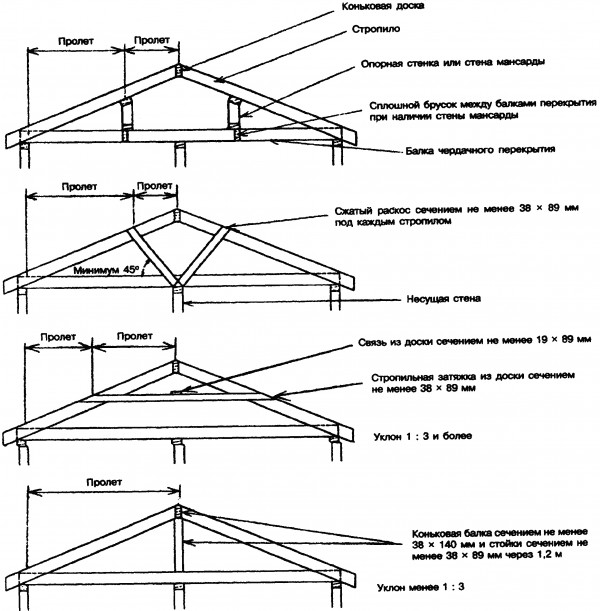

В зависимости от длины пролёта между несущими стенами используются балки двух видов – это наслонные и висячие стропильные ноги.

• Наслонные. Наслонные стропила образуют с мауэрлатом жёсткие узлы. Обычно такие балки применяют на зданиях с пролётом от 6 до 15 метров.

  Верхние концы стропил сходятся на коньке, где их крепят гвоздями и перфорированными металлическими пластинами и уголками. На мауэрлат балки опирают врубкой (запилами) или болтами через металлические накладки.

• Висячие. Двухскатные крыши с пролётами между несущими стенами до 6 метров, где нет внутренних стен и коньковых прогонов, наиболее подвержены деформациям от усадки домов. Чтобы усадка происходила мягко и постепенно, узлы крепления стропил к мауэрлату делают подвижными.

  Наклонные балки называют висячими стропилами. Узлы скольжения делают по-разному. Главное, чтобы стропильные ноги, передавая нагрузку на стены, могли скользить вдоль своей оси, сохраняя свою целостность.

Кобылки

Их крепят к нижним концам стропил. Тонкими досками наращивают стропильные ноги с целью выноса края ската крыши за пределы периметра стен. Кровельное покрытие с кобылками, ветровой доской и подшивкой образуют свес или карниз крыши.

Нарожники

Этот особый элемент стропильной системы вальмовых, полувальмовых и шатровых крыш является стропильной балкой переменной длины. Нарожниками заполняют пространство между накосными (диагональными) стропилами вальмы.

Внизу нарожники крепят к мауэрлату точно так, как и стропильные ноги. Вверху балки крепят к накосным стропилам врубом, подпиливая под их скос, либо через черепные бруски, прошивая узлы соединений гвоздями, шпильками и усиливая металлическими накладками. Чем дальше от центра вальмы, тем короче становятся нарожники.

Прогоны

Горизонтальные деревянные балки, которые опираются на несущие элементы стропильной системы, называют прогонами. Их подразделяют на два вида – это коньковые и боковые балки.

Центральный коньковый прогон — это горизонтальный брус, который устанавливается на вершине скатной крыши.

Боковые прогоны являются промежуточными поперечными опорами стропильных ног, которые сами подпираются стойками. Их монтируют, когда расстояние между несущими стенами составляет 12 метров и больше. Также они могут быть боковыми коньковыми прогонами в ломаном стропильном каркасе.

Лежень

Это деревянная балка, которая уложена наверх внутренней стены. Через стойки лежень разгружает коньковый прогон, на который опираются стропильные ноги. Лежень изготавливают из бруса такого же сечения, что и балки мауэрлата. Лежни располагают на стенах, которые находятся строго под коньковыми прогонами.

Конёк

Это несущая балка, которая держит на себе верхние концы стропильных ног. Она же является верхним горизонтальным ребром – коньком, образованным сопряжением двух щипцов скатной крыши. Конёк может быть самонесущей замковой балкой для стропил.

В большепролётных домах коньковый прогон опирается через стойки на лежень. Коньковый ригель изготавливают из цельного или клееного бруса сечением 150 х 150 мм. В небольших строениях верхний прогон делают из сдвоенных досок сечением каждой 120 х 50 мм. Стропила опирают на конёк вырубом или крепят торцами встык металлическими уголками.

Затяжки, стойки, подкосы

Эти дополнительные балки играют важную роль в укреплении стропильного каркаса. Их количество и места установки определяют специальными расчётами для деревянных конструкций проектировщики.

Затяжками из бруса или досок стягивают смежные стропильные ноги, значительно снижая распорные усилия в кровельных фермах. Стойки разгружают наклонные балки большой длины, а раскосы снимают часть нагрузки с узлов стропильного каркаса.

Шпренгели

По-немецки слово Sprengwerk означает несущий стержень. От него произошло название детали стропильной системы – шпренгель. Конструкция представляет собой горизонтальный раскос в углу мауэрлата со стойкой, поддерживающей накосное стропило вальмовой крыши.

Обрешётка и контробрешётка

Это две перпендикулярные друг к другу конструкции. Обрешёткой называют рейки, уложенные параллельно коньковому прогону. Брус контробрешётки укладывают, наоборот, вдоль ската крыши.

Перед их монтажом стропила укрывают специальной плёнкой пароизоляции, фиксируя её гвоздиками или скрепками степлера. Затем прибивают гвоздями контробрешётку и к ней крепят рейки обрешётки. Обрешётка может быть сплошной из досок, если кровельное покрытие будет состоять из штучных элементов (черепица, битумная плитка и пр.).

Карниз

Карнизом называют свес кровли, который представляет собой довольно сложный узел скатной крыши. Он закрывает нижнюю пограничную область кровли, защищая внутреннее пространство стропильной системы от проникновения влаги, ветра и внешних низких температур.

Ветровая (лобовая) доска закрывает собой торцы нижних концов стропил или кобылок. На доске защёлкивают джей-фаску или закрывают другим материалом. Сверху устанавливают планку-капельник. На часть ширины капельника заводят край гидроизоляции. После набивки контробрешётки прибивают рейки обрешётки. Крепят крюки, на которые укладывают водосточный жёлоб. Снизу свес подшивают листовым материалом.

J-фаска представляет собой фартук из полимерного материала с пластиковым профилем с продольным замковым карманом. Сверху фаску защёлкивают в кармане, а снизу крепят к низу свеса шурупами. Благодаря этой новой детали, значительно сокращается время монтажа карниза.

Конструкция основания

Жесткое основание обустраивают для плоской кровли. Чаще всего основой являются ж/б плиты или металлопрофиль, реже – основание из пиломатериалов (досок, ОСП, ЦСП, фанеры по деревянным балкам). При необходимости основание дополняют уклонообразующим слоем, задающим направление стока воды с кровли.

Подробнее об устройстве плоской кровли по деревянным балкам читайте тут. А здесь мы рассматривали отличия ж/б и деревянных оснований плоских крыш.

Состав пирога

Кулинарным термином скатной крыши называют всё то, что находится между стропилами, обрешёткой и кровельным покрытием. Сюда относятся теплоизоляционные маты, пароизоляция и гидроизоляция.

Применяется для обустройства тёплых кровель

с целью создания комфортных условий проживания в мансардах. В некоторых случаях сюда же относят обязательные элементы холодной кровли – обрешётку, контробрешётку и кровельное покрытие.

В плоской кровле пирог имеет более сложное устройство:

• Последовательность слоев утепленной неэксплуатируемой кровли: основание → уклонообразующий слой (при необходимости)  → пароизоляция  → утеплитель  → гидроизоляция (кровельное покрытие).
• Последовательность слоев утепленной эксплуатируемой кровли: основание  → уклонообразующий слой (при необходимости)  → пароизоляция  → утеплитель  → гидроизоляция  → разделительный и фильтрующий слой (геотекстиль)  → тротуарная плитка по подготовке.
• Последовательность слоев инверсионной (обратной) кровли: основание  → уклонообразующий слой (при необходимости)  → гидроизоляция  → утеплитель  → дренажный слой  → геотекстиль  → защитный финишный слой – щебневый или гравийный балласт, плитка, террасная доска и др.

Кровельное покрытие

Ассортимент кровельных материалов состоит из штучных, листовых и рулонных материалов. Это черепица разных видов, ондулин и профнастил, фальц и рубероид, его модификации и пр. . Скатные крыши покрывают такими материалами:

Заключение

Современные технологии и стройматериалы позволяют создавать самые разнообразные решения для крыш. Чтобы выбрать подхлодящий вариант и построить его своими руками, важно разбираться как в конструкционных особенностях, так и в используемых покрытиях и технологиях.

Доборные элементы крыши – названия, назначение

Крыша дома состоит из несущего каркаса, задающего форму и закрытого сверху и боков кровлей. Элементами крыши является стропильная система и кровля. Они держат нагрузку от ветра и снега. Каркас из дерева или металла, кровельное покрытие – из разных кровельных материалов – керамики, металла, пластика, рулонных материалов и мн. др. Ее собирают из единообразных стандартных элементов, но всё не предусмотреть.

Дополняют элементы безопасности кровли такие части крыши как парапет, он же ограждение, и передвижная лестница.

Доборные элементы (ДЭ) делят на кровельные и фасадные. Кровельные дополняют стандартные и помогают выполнять комплекс защитных функций крыши.

Словарь терминов

Аэратор кровельный, дефлектор, флюгарка. Эти элементы вентиляции кровли защищают и пространство чердака, сушат теплоизоляцию и не допускают конденсации паров воды зимой. Монтируют их в конструкции конька крыши. Изготавливают из стали, стойкой к дымовым газам или УФ-стойкого полипропилена.

Ветровая планка. Элемент безопасности защиты от ветра, листьев, пыли и пр.

Внутренний и внешний углы доборных элементов. Доборы, состоящие из 2-х плоских частей, при работе выглядят выпуклыми, накрывая стык сверху или вогнутыми, под стыком. По элементу с внутренним углом вода течет как по желобу. По добору с внешним углом – на противоположные стороны.

Водосток, водоотлив, водослив, водосточный желоб, карнизная планка.

Доборный элемент для отвода воды от стены в виде желоба полукруглого или прямоугольного сечения, принимает воду и направляет ее в водосточную трубу.

Доборный элемент (ДЭ) или дополнительный, дополняющий, иногда фасонный. Иногда их называют фасонными элементами кровли.

Кровельное покрытие собирают из единичных и одинаковых элементов-модулей. Доборные элементы дополняют стандартные элементы конструкции. Они меньше кровельного модуля.

Дымники, дымовые дефлекторы. Оснастка дымовых труб, защищает от дождя, мусора, птиц, увеличивая тягу дымохода.

Ендова, желоб, разжелобок. Доборный элемент на стыке плоскостей.

Нижние или донные планки ендовы. Элементы между кровельным материалом и обрешеткой. Например, лист шифера кладут на ендову и закрепят на обрешетке.

Верхние планки ендовы прикрывают стык двух плоскостей кровли от задувания ветром осадков и пыли.

Капельник. Планка-уголок для стока воды с кровли в водосток. Монтируют на карнизе для передачи воды и приемную воронку водостока.

Карниз или свес крыши. Часть, нависающая над плоскостью наружной стены.

Карнизная планка, торцевая планка. Монтируют под карнизом поверх гидроизоляции кровли, защищает ее торец и карнизную доску от воды.

Конек – верхнее горизонтальное или наклонное ребро крыши. Получено схождением скатов. Образует наружный угол более 180 град.

Кровельный материал – это:

• черепица – керамическая, битумная, цементно-песчаная;
• листы 7- или 8-волнового шифера из асбестоцемента или пластика – прозрачного или из пластиковых отходов, или менее опасного хризотилового;
• натуральный плоский шифер из сланца;
• пластины профнастила или металлочерепицы;
• полотнища рубероида или пластика;
• металлические листы из меди, бронзы, алюминия, стали – кровельной, ламинированной, оцинкованной, покрытой алюминием или пластиком.

Кровля. Протяженная плоская конструкция или ее часть в виде одной или нескольких плоскостей, составленных из стандартных единичных элементов-модулей кровельного материала, надежно закрепленных на обрешетке крыши.

Крыша. Силовой каркас, накрытый кровельным покрытием. Комплекс элементов системы защиты здания от внешних климатических факторов – дождя и снега, а также от пыли и мелкого мусора. Имеет несущую стропильную систему с обрешеткой для укладки и монтажа кровельного материала.

Примыкания, уплотнения, нащельники, пристенники, обводы, уголки. Закрывают зазоры, переходы и проходы через кровлю, например, возле дымовой трубы, кровли и брандмауэра, выходы труб инженерных коммуникаций и пр. Имеют внешний или внутренний углы.

Софиты. Элементы для вентиляции чердака и подшивки карнизов, фронтонных свесов и козырьков. Сплошные и перфорированные.

Торцевая, фронтонная, ветровая планка. Деталь, защищающая торец кровли от ветра.

Предназначение и виды

Наибольшую сложность при строительстве вызывают крыши с нестандартной, сложной конфигурацией. Они имеют много разных плоских или криволинейных участков. Особые проблемы вызывают их стыки между собой и с частями дома. Предназначение доборных элементов (ДЭ) как элементов крыши – обеспечить ее не протекаемость и не продуваемость.

По видам ДЭ можно поделить так:

• коньки и их заглушки;
• аэраторы и элементы вентиляции кровли, например, перфорированные карнизные планки;
• ендовые, верхние и нижние;
• ДЭ сбора и транспортирования воды – капельники, водостоки, сточные трубы и др.;
• планки – торцевые, коньковые, фронтонные, примыкания и пр.;
• дымники, флюгеры, дефлекторы;
• ДЭ обустройства кровли – снегозадержатели, проходные элементы, ограждения, крышные лестницы и другие элементы безопасности кровли.

В строительстве производством доборных элементов кровли занимаются как начинающие предприниматели, так и профессиональные производители.

Подбирая ДЭ следует учитывать, что размеры доборных элементов кровли у них могут быть разные. Поэтому лучше их приобретать у крупных изготовителей. Расчет элементов кровли в т. ч. и их размеров, производят при проектировании крыши дома. При монтаже самыми необходимыми элементами крепления кровли являются шурупы, анкеры, шпильки и обычные гвозди.

Доборы металлических крыш

Кровлю металлических крыш делают из листов кровельного железа, стали – оцинкованной, нержавеющей. Делают плакированной алюминием или ламинируют пластиком. Также в ход идут медь, алюминий и пр.

Доборные элементы для кровли из профнастила чаще всего традиционные – планки примыкания, капельники, карнизные, фронтальные, торцовые и коньковые планки, ендовы, парапеты, снегозадержатели и пр. Для крыши с таким покрытием доборные элементы кровли изготавливаются из такого же профлиста. ДЭ металлических крыш имеют ту же окраску, что и основное покрытие.

Доборы черепичных крыш

Для таких крыш изготавливают керамические доборы из обожженной глины. Коньки украшают лилиями, крестами, конскими и орлиными головами. Керамическими изготавливают и другие отделочные элементы кровли.

Делают вентиляционные узлы и для нестандартных участков – Т-, X- и Y-образные обшивки.

Другие доборные элементы – желобки ребристые, противоосадочные зонты, насадки, заглушки и пр. могут быть из ПВХ, меди, алюминия, свинца.

Доборы для фальцевых крыш

Главный дополнительный элемент кровли на фальцевой крыше – молниеотвод, т. к. она имеет свойство накапливать электростатику.

Остальные доборные детали те, же, что и у крыш из металла и металлочерепицы.

Доборы для вальмовых и полувальмовых крыш

Эти крыши иногда называют датскими. Их конструкция сложная, со множеством стыков и изломов кровли.

Поэтому для таких крыш следует особое внимание обратить на обеспечение элементами стока и отвода воды, а также на ограждения – парапеты и снегозадержатели.

Перечень доборных элементов для кровли

Вот некоторые доборные элементы кровли на фото:

Карниз

Карниз или свес крыши. Часть кровли, выступающая за плоскость наружной стены и нависающая над ней. Защищает стену от дождя и от нагрева солнцем и обеспечивает вентиляцию пространства под кровлей. Является завершающей или венчающей снизу частью конструкции крыши. Предназначен для отвода от стены здания потоков воды, текущей с крыши, не оборудованной водостоками.

Конек

Конек. Один из фасонных элементов кровли. Верхнее, обычно горизонтальное или наклонное ребро крыши, полученное схождением скатов. Образует наружный (выпуклый) угол, величиной более 180 град.

Коньковых элементов кровли в крыше два.

Первый – «крышка» зазора плоскостей ската кровли.

Второй – часть системы стропил каркаса крыши. Толстая доска или брус, в них упирают верхнюю часть «ноги»-стропила.

Ендовы

Ендовы. Это важнейшие конструктивные элементы крыши для ее обустройства в месте стыка двух плоскостей. Образует внутренний угол менее 180 град. Ендова является альтернативой коньку. Из доборных элементов имеют нижнюю планку ендовы и верхнюю планку ендовы.

Водостоки

Водостоки. Элементы, принимающие воду с кровли и направляющие ее в воронку водосточной трубы. Устанавливают под карнизом по периметру здания. Их относят к отделочным элементам кровли. Даже если вы не решились устанавливать водосточные желоба, то всё равно прикрепите крюки, т.к. если вы в будущем передумаете, их придётся ставить ниже и дождевая вода будет проливаться мимо.

Капельник

Капельник, водослив или карнизная планка. Элементы для отвода воды от стены в виде желоба полукруглого или прямоугольного сечения. Его закрепляют под свесом крыши. Отливы предназначены для сбора воды, стекающей с кровли и транспортирования ее в водосточные трубы и в ливневую канализацию.

Планки

Коньковая планка защищает конек от климатических факторов.

Торцевая планка, фронтонная планка, ветровая планка – детали, защищающие торцы кровли от задувания ветра, а также элементы обрешетки от попадания мусора, дождя и снега под кровлю и на торцы обрешетки.

Карнизная планка служит для защиты кровли от дождя, снега и задувания ветра.

Установка карнизной планки

Снегозадержатели

Снег, скопившийся на крыше здания, может:

• своей массой проломить крышу и чердачное перекрытие;
• соскользнуть по кровельному материалу и упасть на прохожих, на припаркованные автомобили или на тротуар и нанести ущерб;
• в оттепель образовывать сосульки, падение которых гораздо опасней сугроба, свалившегося сверху.

Поэтому снег желательно удержать на кровле, а при его таянии – направить воду в систему стока и вывести в ливнеприемники.

Существуют разные названия элементов кровли, связанные со снегозадержанием – снегоблокировщики, снегобарьеры, снегоблокирующие ограждения, снегорезы и т. д.

Их функция – полностью задержать снег, не дав ему свалиться вниз, а позволить растаять и стечь по водостокам на отмостку здания или в канализацию.

Если снега очень много, то снегорезами разделить его массу на безопасные части, которые упадут, не нанеся серьезного вреда.

Снегобарьеры бывают:

1. Решетчатые – имеют вид вертикальной решетки из металлических арматурных прутьев или пластика. Крепится решетка к кронштейнам. Высота барьера от 50 – 70 до 200 – 250 мм. Иногда решетка изготавливается из листа просечного металла.
2. Трубчатые – для «прутьев» решетки используют металлические трубы. Это при той же прочности конструкции снижает ее массу.
3. Трубчато-решетчатые – комбинированная конструкция, в которой дырчатая решетка приваривается к металлическим трубам.
4. Пластинчатые или листовые уголковые изготавливают из гибкого листового металла в форме буквы Л. Ножки буквы – это полочки, которые используются для крепления.

Высота «буквы» от 40 до 60 – 80 мм.

Элементы снегозадержания устанавливаются на самом краю кровельного покрытия вдоль карниза ската. Крепятся они к кровельному покрытию или через него к обрешетке или стропилам.

Коррозионная защита снегозадержателей обеспечивается окрашиванием стойкими красками, использованием оцинкованного металла или защищенного слоем пластика, стойкого к солнечному ультрафиолету и морозу.

Уголковый снегозадержатель (слева)

Уголковые снегозадержатели иногда ставят в шахматном порядке.

Проходные элементы

Назначение проходных элементов для кровли – пропустить трубы, в т. ч. и дымовые, через кровлю, выполненную из разных материалов – черепицы, металла, пластика, асбестоцементного или пластикового шифера, рулонных материалов и других видов.

Проходные элементы для кровли изготавливают из металла, пластика, резины, эластомера EPDM, керамики и пр.

Подводим итоги

Крыша и ее надежная кровля не только защитят здание, чердак и подкровельное пространство от осадков – снега и дождя, пыли, листьев, насекомых и птиц, конденсата и пр. Изготовление доборных элементов кровли и фасада и их правильный монтаж – это важный аспект для надежной эксплуатации построенного здания. Уникальная крыша может стать «визитной карточкой» вашего дома, придать ему креативность.

13 основных компонентов крыши — Блог American Metal Roofs

Ваш дом построен, в самом общем смысле, из крыши и четырех стен. Конечно, это включает в себя многочисленные стены, чердаки, подвалы и сложные узоры крыш и полов. Но в самом простом смысле вы и ваша семья защищены своей крышей и ее четырьмя стенами. Крыша, в частности, защищает вас и вашу семью от бури и других потенциальных опасностей. Хотя вы можете подумать, что эта защита — это просто простой материал, размещенный над головой, крыша на самом деле представляет собой сложную функцию дома. При неправильной установке на крыше может не хватать элементов, необходимых для полной защиты вашей семьи.

Чтобы обеспечить наилучшую защиту для своей семьи, убедитесь, что вы понимаете основные компоненты крыши. Это руководство продемонстрирует все, что входит в успешную защитную крышу, от несущей конструкции до водосточных желобов, которые препятствуют попаданию воды в ваш дом. Независимо от того, хотите ли вы просто обновить крышу, которая у вас есть сейчас, или намереваетесь построить свой дом с нуля, вам нужно понять все различные аспекты крыши и то, что обеспечит вам наибольшую защиту. Узнайте больше о различных компонентах крыши здесь!

Конструкция крыши:

Эта группа компонентов строго соответствует различным аспектам, из которых состоит конструкция крыши. Думайте об этом как о вещах, которые вы можете увидеть, когда дом только строится, и это всего лишь деревянный или металлический каркас. Вы увидите четыре основные части, и мы обсудим их ниже.

Стропила

Одной из важных частей каркаса крыши являются стропила. Стропила представляют собой ряд наклонных конструкционных балок, которые простираются от пика крыши до края крыши. Они обеспечивают основную нагрузку на крышу, и при неправильном выполнении это может привести к провисанию или обрушению крыш.

Прогоны

Еще одним важным аспектом крыши являются прогоны — дополнительная опора для нагрузки на крышу. Там, где стропила представляют собой вертикальные балки, прогоны представляют собой горизонтальные балки, уложенные поверх основных стропил. Они не только поддерживают крышу, но и связывают стропила вместе, обеспечивая еще большую стабилизацию и прочность жесткого каркаса. Они необходимы для прочной крыши, особенно в районах, подверженных сильным ветрам. Стальные прогоны устраняют необходимость в фанерном настиле и обеспечивают даже большую поддержку, чем их деревянные аналоги.

Уклон

Вы также заметите уклон крыши с самого начала. Шаг — это, по сути, уклон крыши. Выражается в виде отношения между подъемом и горизонтальным пролетом крыши или через угол наклона. Каркас крыши определяет уклон крыши — большую роль в этом играют стропила и прогоны.

Покрытие крыши:

Следующий раздел, который мы обсудим, это покрытие крыши. В этой части кровельного процесса есть множество элементов, поэтому мы углубимся в основные компоненты. Без этих элементов ваша крыша не будет полной и не защитит ваш дом так, как вам нужно.

Подстилка

В вашем доме собрана вся конструкция и кости. Далее идет покрытие крыши, и это начинается с подстилающего слоя. Это действует как последний барьер для вашего дома и представляет собой водостойкий материал, установленный прямо на вашей крыше. Большинство специалистов по кровле используют пропитанный асфальтом войлок в качестве подстилающего слоя, так как он служит вторичным барьером для воды, если вода попадает под черепицу и настил.

Настил

Поверх подстилающего слоя находится настил крыши. Его можно сделать из различных материалов, но он всегда действует как усиление конструкции крыши и обеспечивает крепление гонта. Подложка и настил также служат своего рода изоляцией для дома, предотвращая просачивание влаги на чердак и возникновение проблем.

Черепица

Черепица может быть изготовлена ​​из различных материалов, но многие популярные кровельные материалы, такие как битумная черепица, выбираются из-за их цены, а не долговечности. Когда вы выбираете металлические кровельные материалы, вы получаете блестящую отделку и поддерживаете лучшую энергоэффективность, вам не нужно беспокоиться о повторной кровле и вы намного более защищены от любых потенциальных повреждений.

В American Metal Roofs в Мичигане мы поставляем различные типы металлических кровельных материалов в соответствии с вашими потребностями. У нас есть алюминий, гальванизированная сталь, оцинкованная сталь, медь, титан и многие другие варианты. Мы также продвигаем его дальше и предлагаем различные стили на ваш выбор, чтобы вы могли получить наилучший «вид» для своей крыши — профили из встряски, гонта, черепицы и шифера, стоячий фальц и листовая кровля — и все это приходит во множестве цветов. У вас есть поистине бесконечные возможности с металлической кровлей!

Обшивка

Одна из самых важных частей всей вашей кровельной системы — обшивка, которая представляет собой тип стойкого молдинга, предотвращающего проникновение воды на крышу. Скажем, у вас есть дымоход — у дымоходов нет черепицы или подложки, и они проходят прямо через всю крышу в ваш дом. Стороны дымохода остались бы оголенными, и не было бы ничего, что мешало бы воде хлынуть в стыки, где дымоход соединяется с крышей — вот где вступает в действие обшивка. Она устанавливается вокруг любой вертикальной поверхности, которая пересекается с плоскостью крыши, поэтому обычно он устанавливается вокруг вентиляционных труб, дымоходов, световых люков, ендов и вентиляционных отверстий на крыше.

Край крыши:

Наш последний раздел посвящен краю крыши и тому, что необходимо для завершения и завершения вашей крыши. Эти аспекты так же важны, как и другие, поскольку они предотвращают утечку воды и других элементов в ваш дом.

Drip Edge

Проще говоря, это молдинг, закрывающий край крыши и снижающий риск просачивания воды из любых закоулков и закоулков на крыше. Хотя это и не обязательно требуется Кодексом, это настоятельно рекомендуется кровельщиками и производителями. Он будет прикреплен непосредственно к настилу вдоль нижней части ската крыши и над подстилающим слоем.

Fascia

Это вертикальный компонент внешней части крыши в том месте, где он примыкает к краю дома. По сути, это полоса под краем крыши, и это наиболее заметная часть края для наблюдателя. Желоба крепятся к фасции.

Водосточный желоб и водосточная труба

Последнее, о чем вам следует знать, это желоба и водосточные трубы. Водосточные желоба — это металлические желоба, которые отводят воду от края крыши и соединяются с водосточными желобами, которые отводят воду вниз и от фундамента крыши.

Надеюсь, это руководство по основным компонентам крыши поможет вам в следующий раз, когда вы будете обновлять свой дом. Как мы уже говорили, металлические крыши лучше, поэтому обращайтесь в компанию American Metal Roofs в Мичигане за всеми вашими металлическими кровлями и установками. От нашей первоклассной кровли Centurion до металлических крыш Terracotta — мы позаботимся о том, чтобы ваша семья была защищена!

Подписаться на блог American Metal Roofs

20 важных частей крыши (и как они защищают вашу собственность)

Крыша – неотъемлемая часть любого дома, так как она защищает его от непогоды 24 часа в сутки, 7 дней в неделю.

В качестве важного элемента дизайна каждой конструкции может быть полезно ознакомиться со многими компонентами крыши. Во-первых, это может помочь вам лучше оценить оценки вашего подрядчика в будущем проекте кровли.

Итак, какие части крыши самые важные? Вот 20 важных частей вашей крыши в произвольном порядке:

1. Настил крыши

Этот слой кровли закрывает и укрепляет конструкцию вашей крыши и обеспечивает гвоздевое ложе для черепицы или черепицы. Настил является важной частью любой крыши, потому что он связывает все структурные части воедино. Это также место, где вы устанавливаете гидроизоляционный материал.

2. Стропила

Стропила — это опорные балки, которые проходят от одного конца крыши к другому. Обычно они деревянные, но в некоторых зданиях, таких как высотные здания и фабрики, используется металл для дополнительной прочности. Когда строителям необходимо увеличить потенциальные пролеты крыши без увеличения размеров стропил, дополнительных затрат или снижения устойчивости стен, они также устанавливают прогоны. Они обеспечивают дополнительную прочность и устраняют необходимость в более толстых и массивных стропилах.

3. Изоляция

Изоляция кровли может сэкономить вам тысячи на счетах за электроэнергию. Он удерживает избыточное тепло и холод в вашем доме, поэтому вашим системам контроля температуры не нужно работать так усердно, чтобы поддерживать комфорт в ваших внутренних комнатах. В большинстве материалов для утепления крыш используются толстые, губчатые и похожие на хлопок материалы. Есть также энергоэффективные цвета крыши, которые могут помочь еще больше сократить ваши счета за электроэнергию.

4. Лицевая панель

Фасции – это доски, идущие по краям крыши. Строители прикрепят его к стропилам, и он может служить дополнительной опорой для желобов. В зависимости от своего бюджета домовладельцы могут предпочесть более простую и дешевую панель из обработанной древесины. Однако более дорогие предметы, как правило, более эстетичны и могут повысить стоимость недвижимости.

5. Карниз

Карнизы – это самая нижняя точка крыши, где вода стекает на землю. Таким образом, карнизы являются идеальным местом для установки желобов. Это также последняя часть крыши с черепицей, что делает ее слабым местом, склонным к отслаиванию и износу. Любой профессиональный подрядчик будет использовать высококачественные материалы для строительства карниза.

6. Ферма

Вы можете думать о ферме как о каркасе крыши. Он состоит из множества компонентов, включая стропила, балки и прогоны. Он поддерживает обшивку крыши, настил, подстилающий слой, изоляцию и другие части, добавленные поверх крыши.

7. Софиты

Софиты — это отделочный материал (например, дерево или фиброцемент), который покрывает нижнюю часть свеса крыши, чтобы скрыть потолочные балки и стропила. Помимо эстетической привлекательности, софиты помогают изолировать ваш дом и защитить его от непогоды.

8. Рейки

Рейки или кровельные рейки представляют собой деревянные или металлические планки, которые удерживают черепицу и черепицу на месте. Строители должны учитывать тип крыши при правильном размещении обрешетки. В противном случае плитка и черепица будут более подвержены повреждениям.

9. Потолочные балки

Потолочные балки — это балки, часто сделанные из дерева, которые проходят по внутренней части крыши. Они соединяют диагональные стропила, которые определяют форму крыши и обеспечивают дополнительную поддержку софитов, карнизов и балконов.

10. Долина

Разжелобки

— относительно распространенный элемент крыши, который соединяет концы двух скатных крыш, образуя прямой угол. Эта часть кровли склонна к скоплению дождевой воды и мусора, поэтому ее необходимо оборудовать водосточными желобами.

11. Ридж

Коньки или замковые камни соединяют самые высокие точки пересекаемых сторон крыши. Вы можете найти их, используемые в различных типах крыш, таких как двускатная, двускатная, мансардная и скатная. Большинство крыш с коньками имеют форму перевернутой буквы «V».

12. Коньковая плитка

Коньки соединяют две непрерывные секции крыши, но оставляют отверстие для внешних элементов, таких как дождь, снег или даже вредители. В качестве решения строители используют плитку, чтобы закрыть зазоры конька и сохранить интерьер в безопасности. В зависимости от дизайна дома коньковая черепица может выглядеть так же, как и остальная черепица на крыше, но некоторые домовладельцы могут использовать ее в качестве акцента, используя другой оттенок, текстуру или материал.

13. Подложка

Вы можете найти подложку между черепицей крыши и подконструкцией. Он помогает изолировать интерьер от непогоды и не пропускает воду. Таким образом, в большинстве подкладок используются водонепроницаемые материалы, такие как резиновые полоски или синтетические листы.

14. Войлочная подложка

В качестве дополнительной меры предосторожности строители добавят дополнительный слой подложки из войлока для дополнительной изоляции. Это может быть необходимой функцией, если вы живете в более холодном климате. Войлочная подложка обычно находится под основной, потому что она не является водостойкой.

15. Желоб

Желоба — это бассейны, которые проходят по краю крыши (часто соединенные с карнизом) для сбора дождя и талого снега. Большинство из них изготовлены из пластика или водостойкого металла. Эти бассейны нуждаются в регулярном обслуживании, потому что мусор легко накапливается и засоряет систему. Когда это происходит, вода может перелиться через край, просочиться в крышу и нанести ущерб.

16. Водосточная труба

Водосточные трубы — это трубы, соединенные с желобом, которые проходят вертикально от крыши к земле, чтобы защитить стороны вашего дома от повреждения водой. Как и водосточные желоба, они предназначены для направления воды в назначенную точку оттока, поэтому большинство водосточных желобов изготавливаются из оцинкованной стали, пластика или других водостойких материалов. Эти трубы являются обычным явлением для большинства крыш, поскольку без них водосточные желоба не будут функционировать должным образом.

17. Брызговик

Прямо под водосточной трубой находится брызговик, который отводит воду от фундамента дома. Обычно они изготавливаются из пластика или бетона и имеют прямоугольную форму с закрытым концом.

18. Световой люк

Мансардные окна — это, по сути, окна, встроенные прямо в крышу. Многие считают их роскошью, потому что процесс их установки сложен и дорог. Строителям необходимо удалить компоненты крыши под мансардным окном и установить качественную гидроизоляцию для предотвращения утечек. При этом они являются отличным дополнением к любой крыше, поскольку обеспечивают естественное освещение и эстетическую привлекательность.

19. Обшивка дымохода

Накладки на дымоход представляют собой металлические листы, расположенные между крышей и дымоходом для теплоизоляции. Без него ваша крыша может накапливать избыточное тепло и в конечном итоге загореться. Если вы планируете установить дымоход в своем доме, всегда выбирайте надежного подрядчика, который может выполнить работу правильно.

20. Черепица

И последнее, но не менее важное: черепица или черепица — это первая защита вашей крыши от непогоды, поэтому они должны быть прочными и устойчивыми к атмосферным воздействиям. Это также помогает выбрать легкую кровельную черепицу. Более легкие плитки легче устанавливать, заменять и обслуживать, что делает их наиболее экономичным вариантом в долгосрочной перспективе.

Качественная плитка имеет огромное значение

Если вам нужна лучшая черепица для вашей крыши, выбор в Brava Roof Tile — это ответ. Мы используем только экологически чистые материалы, изготовленные из переработанного пластика и других синтетических компонентов.
