Схемы подключения и установка датчиков движения — инструкции и советы по выбору |

• Что можно объединить в систему освещения
• Чем вредны частые включения и выключения?
• Особенности установки
• Какие параметры влияют на выбор места установки
• Электрическое подключение
• Основные схемы
• Готовый комплект «2 в 1»
• Советы по подключению
• Несколько ДД для одного источника света
• Подключение функции регулировки

Правильно собранный комплект — это уже полноценная автоматизированная система освещения, а, значит, комфорт использования и экономия электроэнергии.

Но какие приборы можно совмещать? Покупать ли прожектор и отдельно датчик движения для него (далее ДД), или выбрать готовый комплект? Как в итоге правильно все это подключить?

Схемы всегда прилагаются в инструкции, а часто еще и на упаковочной коробке и крышке приборов. Однако на практике вопросы могут возникать.

Вариант 1 — что можно объединить в систему освещения

Для автоматизации подойдут не все модели. Конструкция для открытого размещения должна состоять из пыле и влагозащищенных элементов (как минимум со степенью защиты IP65), а также выдерживать широкий температурный диапазон (желательно от -40 до +50°С), и обладать стойкостью к воздействию УФ-лучей.

Существует и другой вариант: использовать ДД с IP44 (таких в продаже большинство), выполнив рекомендации производителей и разместив его строго под навесом.

Какой прожектор можно использовать с датчиком движения?

Самый лучший вариант для работы с ДД — светодиодный прожектор, так как включается мгновенно по сигналу и устойчив к частым включениям-выключениям. Подойдут также старые с лампами накаливания или с мощными галогенками.

А вот любые газоразрядные лампы (люминесцентные в т.ч.) в данном случае будут неэффективны: они не любят частых включений/выключений и, к тому же, разгораются не сразу, а постепенно.

Что касается выбора ДД: в 99% случаев в системах освещения используются инфракрасные модели. Они срабатывают на приличное расстояние (недорогие модели до 5-10 м, хорошие немецкие до 15 м), имеют легко регулируемые настройки, и доступны по цене.

Но, могут ложно срабатывать (например, на животных), но это корректируется в настройках чувствительности. А могут, наоборот, не сработать: на непрогретый автомобиль зимой или из-за физических преград — это предусматривается только правильной установкой.

Тут описаны причины: почему не работает датчик движения.

Куда ставить прожектор?

В первую очередь, исходя из его характеристик и параметров освещаемой территории.

Кронштейн для крепления чаще всего поставляется в комплекте. Определили участок, который нужно освещать, и место установки? Далее понадобится подвести кабель питания.

Подойдет провод марки ПВС сечением 0,5-1,5 кв.мм. Если речь идет об одном, достаточно ПВС 2х0,75 кв.мм. Прожектор подключается к кабелю уже после того, как смонтирован.

Обратите внимание: кабель, размещаемый на улице, необходимо спрятать в стойкую к воздействию ультрафиолета черную гофру, чтобы защитить изоляцию от разрушения.

Какие параметры влияют на выбор места установки датчика

Прежде всего придется учитывать угол обзора конкретной модели:

• настенные и вкручиваемые в патрон чаще всего имеют угол восприятия 120-150°;
• потолочные обеспечат обзор 360°;
• сменный угол обзора 360° и 180° — у моделей с двумя способами установки.

Зона обнаружения у конкретной модели и есть главным критерием, определяющим место монтажа. Соотнесите свои потребности в освещении и дальность срабатывания. Хорошие немецкие «добьют» и на 16 метров. Но, если двор небольшой, целесообразнее сэкономить и установить недорогую модель с действием на 3 метра.

Что надо знать об установке и эксплуатации

В зону видимости не должны попадать объекты, излучающие свет и тепло. Не устанавливайте вблизи деревьев, кустов, хозпостроек, которые могут перекрывать видимость.
При необходимости для удобного монтажа докупается переходник и пластиковые подкладки: для размещения в угол, на металлической двери. Все технические вопросы решаемы.

Как выполнить подключение датчика

На практике это несложно: этот элемент либо замыкает, либо размыкает электрическую сеть. В комплекте идут клеммники, причем чаще используются винтовые.

Прямо на корпусе выполнена маркировка со схемой. Вы можете обнаружить тиснение на пластике: буква L со стрелкой обозначает место подключения фазного провода, N — нулевого.

К обозначенному L со штрихом и стрелкой направлением «от колодки» выводу подключается провод, идущий к прожектору.

Если допустить ошибку и подключить некорректно (правильно фаза (L, коричневый провод) и ноль (N, синий)), устройство не будет работать, на что укажет не горящий индикатор.

Основные схемы подключения

 Схема подключения «ПОСЛЕ» выключателя.

Схема подключения датчика «ДО» выключателя.

Здесь ДД подключен непосредственно к сети, а свет через выключатель к ДД.

Если нужно включать свет через выключатель параллельно, чтобы освещение работало, независимо от движения объектов на территории.

Схема подключения с параллельным выключателем

При этом варианте всегда можно переключиться на ручной режим управления.

Эта же возможность подается в упрощенном виде в более функциональных европейских моделях премиум-сегмента (например, у производителя Theben), где используется отдельный выход для выключателя.

Вариант 2 — готовый комплект «2 в 1»

И, наконец, рассмотрим самый простой и потому распространенный вариант: когда прожектор с датчиком движения идут в едином комплекте заводской сборки.

В таком случае Вам нужно просто прикрепить конструкцию в заданном месте, подключить провода питания и выставить настройки под свои потребности.

Откройте крышку и соедените кабель к свободным клеммам а другой конец к ближайшей розетке. Синий — ноль, коричневый — фаза, желто-зеленый — заземление (его может и не быть).

Еще в идеальном случае на группу в щитке ставится отдельный автоматический выключатель номиналом 6-10А.

Однако не всегда удобно использовать совмещенную конструкцию. Тогда целесообразнее установить датчик отдельно от прожектора на расстоянии нескольких метров, чтобы он срабатывал в одном месте, а свет включался в другом.

Например, на входе во двор (в зоне действия) улавливается движение, и над крыльцом включается прожектор — и вы идете по уже освещенной дорожке.

Советы по подключению

Рассмотрим часто встречающиеся ситуации с соответствующими рекомендациями.

Несколько датчиков для одного источника света

Чтобы подключить еще один, дополнительный ДД. Например, когда встроенный элемент не охватывает всю требуемую зону. Тогда выполняем подключение по схеме:



Схема подключения второго датчика движения

Еще один вариант — использовать специальные модели с возможностью подключаться в цепочку (в которых есть режимы Master/Slave). Например, такие есть у Theben в серии ThePrema.

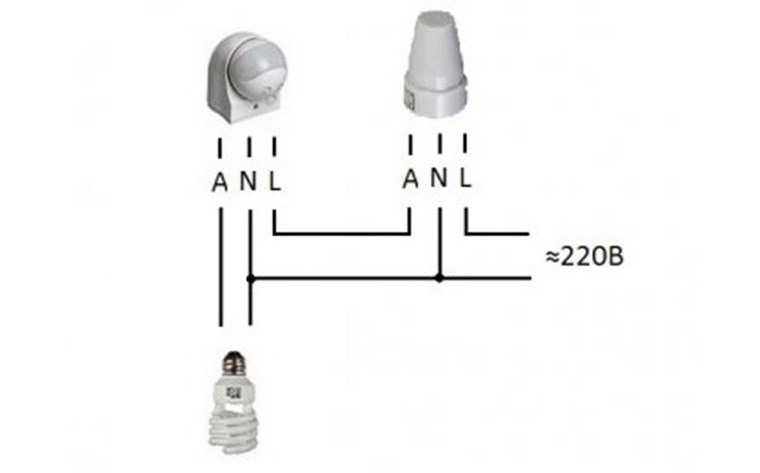

Подключение функции регулировки освещенности

В большинстве случаев светоконтролирующий выключатель уже встроен в корпус. Если же функции регулировки освещенности нет, то можно установить выносное фотореле. Подключается так же, как ДД. Обратите внимание, что его нельзя направлять на источник света, чтобы избежать искажений восприятия и работы системы. Также можно к системе купить таймер отключения — если нужно, чтобы освещение работало по установленному расписанию.

Акционные позиции

Популярные прожекторы и сопутствующее оборудование

Если у Вас остались вопросы — обращайтесь к нашим консультантам любым удобным способом.

Автор: Анна

Как подключить датчик движения к светодиодному прожектору

Частный дом, подъезд, тоннель или арка в вечернее время, становится местом, где освещение будет очень кстати. Но постоянно работающий фонарь или светильник, сжигает большое количество электроэнергии, а также его приходится чаще менять. Потому в качестве освещения стали использовать датчик движения и подключенный к нему прожектор. В результате получается не только удобно, но и экономично. Данная технология получила большое распространение и многие интересуются, как правильно подключить датчик движения к светодиодному прожектору?

Как работает система

Принцип работы устройства заключается во включении света, когда в пределах действия прибора появляется человек. Освещение работает определенный период времени и выключается. При правильном монтаже системы, расход электричества на прожектор ощутимо снижается, вплоть до 70 %.

Прибор встраивается в прожектор, для обеспечения работы системы:

На сегодняшний день для автоматического освещения используется несколько типов датчиков. Для каждого вида есть своя схема подключения системы.

Виды:

1. Инфракрасный. Включение освещения происходит после того, как в зоне охвата будет зафиксировано изменение теплового излучения.
   Объект движется, что приводит в действие все линзы и заставляет их фокусироваться на нем и включать светодиодный прожектор. Чем больше линз установлено в приборе, тем более чувствительным становится устройство. Положительный аспект использования указанного типа — это настройка дальности улавливания. Но кроме плюсов, следует указать и минусы инфракрасной системы: работает только при определенной температуре, не исключены ложные срабатывания.
2. Ультразвуковой. Реагирует на звуковые волны, которые недоступны человеческому слуху. Включение прожектора происходит при изменении частоты отражения волн. Прибор работает согласно эффекту Доплера. Оборудование имеет небольшой радиус действия. В зависимости от настроек, прибор будет реагировать на быстрое движение или на медленное перемещение объекта небольших размеров. При неправильной настройке, может не среагировать на мошенника. Плюсы ультразвукового устройства: доступная стоимость, стабильная работа в любую погоду, ультразвук улавливает движение даже за физической преградой.
3. Микроволновой датчик движения. Принцип работы заключается в излучении электромагнитных волн и улавливания их отражений. Если отражение меняется, то прибор срабатывает и свет включается. Оборудование указанного типа достаточно дорогое, не исключено ложное срабатывание. Прибор может обнаружить двигающийся объект за стеной, стеклом или дверью. Оборудование продолжает работать и выполнять свои функции при любой погоде.
4. Комбинированные модели. Такое оборудование используется совместно с охранной сигнализацией. В приборе совмещено сразу несколько типов датчиков. Как правило, это комбинация инфракрасных и микроволновых устройств, которая позволяет точно определить приближение объекта и обозначить его путем включение прожектора.

У каждого прибора есть свой радиус и угол сектора срабатывания:

Рекомендуем к прочтению: схема подключения датчика движения с использованием двух или трех проводов, а также ручных выключателей.

Как подключить прожектор к датчику движения

Существует два типа с подсоединением оборудования к датчику:

1. Когда датчик и фонарь находятся в непосредственной близости друг от друга. В продаже имеются приборы, в которых датчик и прожектор соединены в одно изделие.
2. Источник света и датчик расположен на определенном расстоянии.

Подключение датчика движения к светодиодному прожектору следует выполнять согласно инструкции, которая предоставляется каждым производителем вместе с изделием.

Если датчик уже встроен в корпус прожектора, то отдельно ничего подключать не нужно, достаточно просто установить прибор в заранее подготовленное место.

Более подробно следует остановиться на том, как происходит подключение датчика движения к прожектору. Сразу нужно сказать, что это не сложно, если есть минимальные знания в электротехнике. Правильное подключение возможно только при понимании того, как работает прибор: датчик выступает в роли выключателя, когда при определенных условиях происходит замыкание цепи, а при исчезновении условий, цепь размыкается. Исходя из сказанного, датчик размещается между источником электричества и прожектором.

Инструкция подключения оборудования:

1. Корпус датчика разбирается. Внутри находятся три провода, закрепленные в клеммнике. Провода разного цвета: красный, синий и коричневый. Красный — это одна фаза, синий — это ноль, коричневый — это вторая фаза или нагрузка.
   Красный провод будет использоваться для питания системы, а коричневый будет подключен к прожектору:
2. Теперь необходимо разобрать корпус фонаря. Здесь находятся только два провода, обозначающие фазу и ноль. Следует обратить внимание, что в прожекторе только одна фаза.
3. Нужно найти место, чтобы обеспечить осветительный прибор постоянным доступом к электрической сети. Для этого и нужны два провода, обнаруженные в корпусе фонаря. Остается только зачистить кончики проводов.
4. Далее нужна нагрузка. Красный провод прожектора надо подсоединить в гнезде клеммника напротив красного провода от датчика.
5. Теперь нужен ноль. В датчике, в нулевом гнезде, находится синий провод. В нем происходит соединение трех компонентов: прожектора, датчика и электросети. Для этого нулевой провод источника питания необходимо прикрутить с противоположной стороны клеммника, от синего провода датчика. Предварительно оба конца зачищаются, вставляются в гнезда и зажимаются.
6. Остается еще один провод — это фаза. Ее подключают путем закрепления с противоположной от коричневого провода стороны.

Рекомендуем к прочтению: как выполнить подключение датчика движения к Ардуино для управления светом или другой нагрузкой.

В подключении прожектора с датчиком движения главное правильно соединить провода по схеме:

Когда датчик и прожектор находятся раздельно, то оптимально будет использовать в качестве источника электроэнергии распределительную коробку:

Настройки прожектора и датчика движения

После подключения датчика движения к прожектору, остается только настроить оборудование и протестировать его. На датчике имеются 3 тумблера, которые используются для настройки: SENS, LUX и TIME. Именно они отвечают за точность рабочих параметров.

Также рекомендуем более подробно узнать как настроить датчик движения для освещения не только с помощью прожектора, но и используя другие источники освещения.

Каждый тумблер отвечает за определенный параметр оборудования:

1. SENS — чувствительность.
   С его помощью в приборе устанавливается интенсивность движений объекта, на которые прибор должен среагировать. При правильной настройке свет не будет включаться, если на улице сильный ветер или птицы низко летают. Для понимания, какой должна быть чувствительность прибора, изначально делают максимум и смотрят, когда включится прожектор. Далее постепенно уменьшают показатель, пока не достигнут нужного эффекта, когда прибор будет реагировать только на движения человека.
2. LUX тумблер позволяет регулировать уровень освещенности территории.
   В этом случае стоит начинать с минимума, когда фонарь будет включаться в полной темноте. Далее уровень увеличивается и останавливается на оптимальном для пользователя положении.
3. TIME счетчик, отмеряющий время, в течение которого прожектор продолжает освещать пространство, после того, как человек уйдет из зоны действия.

Светодиодный прожектор с датчиком движения — это экономия электроэнергии, обеспечение безопасности частного дома и комфорт.

Видео по теме

Стоимость света датчика движения в 2023 году

Стоимость света датчика движения в 2023 году

Фото: Патрик Космидер / Adobe Stock

Основные моменты

• Motion-Scepenser Lights Lights Desensor Lights. до 500 долларов, при среднем 425 долларов.

• Типы освещения, лампы, датчика и источника питания — все это влияет на окончательную стоимость.

• Светильники с проводным датчиком движения лучше доверить монтажу профессионалам.

• Варианты с питанием от батарей и солнечных батарей — хорошие варианты для самостоятельного изготовления.

• Светильники с датчиком движения потребляют около 28 Вт в день, что вдвое меньше, чем у светодиодных светильников.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Будь то крошечное существо, ищущее полуночный перекус, или кто-то, кто замышляет что-то нехорошее, установка освещения с датчиком движения — отличный способ повысить безопасность дома и видимость в ночное время, не оставляя постоянно включенным свет. Средняя стоимость установки светильника с датчиком движения составляет около 425 долларов США при первой установке. Хотя в зависимости от освещения с датчиком движения, простоты доступа к установке света и типа освещения с датчиком движения, вы можете в конечном итоге заплатить от 350 до 500 долларов . В редких случаях вы можете увидеть диапазоны от 200 долларов до 800 долларов.

Сколько стоит установка светильников с датчиками движения по типам?

Существуют различные типы светильников с датчиками движения, от декоративных до тех, что используются в качестве камер видеонаблюдения, и каждый из них имеет свою цену.

Установка наружного прожектора с датчиком движения

Прожекторы с датчиком движения — это тип света, который излучает лучи в одном направлении, подобно прожектору, который вы видите в спектакле или шоу. Средняя стоимость прожектора с датчиком движения составляет около 90 017 40 900 18 долларов, а с учетом платы за установку — около 9 0017 200 900 18 долларов. Хотя в зависимости от того, насколько большой и яркий свет, вы можете заплатить от От 15 до 65 долларов за свет и От 50 до 250 долларов за рабочую силу .

Вместо того, чтобы быть набранными и показывать только небольшой круг, эти прожекторы имеют тенденцию рассеиваться немного больше и освещать одно направление. Эти фонари полезны для участков дома, где не очень хорошо видно спереди дома, что обычно включает в себя сторону дома рядом с гаражом или мусорными баками.

Установка прожектора с датчиком движения

Прожектор с датчиком движения будет стоить от от 30 до 400 долларов , а общая стоимость после установки колеблется от 250 до 600 долларов . Большинство людей склонны думать о прожекторе как о традиционном уличном освещении с датчиком движения. Эти огни на самом деле представляют собой комбинацию меньших огней, направленных в нескольких направлениях, которые освещают гораздо большую площадь, чем то, что предлагают прожекторы.

Декоративные светильники с датчиками движения

Кто сказал, что для обеспечения безопасности дома необходимо устанавливать большие и неприглядные светильники с датчиками движения? Существует множество вариантов декоративных светильников с датчиками движения, которые хорошо сочетаются с другими светильниками для наружного освещения. В среднем рассчитывайте заплатить около от 40 до 110 долларов только за свет и около от 250 до 350 долларов после учета труда. Единственное различие между декоративным освещением и другими прожекторами, о котором вам нужно знать, заключается в том, что они, скорее всего, не будут такими яркими.

Интеллектуальные светильники с датчиком движения

Два лучших способа повысить безопасность вашего дома — установить наружное освещение и камеры видеонаблюдения. Интеллектуальные датчики движения объединяют эти две функции безопасности в одну. Вы можете рассчитывать на оплату около От 100 до 300 долларов за лампу . С учетом установки вы получаете окончательную стоимость от до 200–500 долларов .

Эти умные фонари также будут отправлять вам оповещения в зависимости от ваших предпочтений: от каждого выключения света до только тогда, когда камера обнаруживает что-то на экране.

Разбивка стоимости установки светильника с датчиком движения

Фото: escapejaja / Adobe Stock

Вы можете настроить освещение с датчиком движения, выбрав нужный тип лампы и даже то, как активируется датчик движения. Вам также необходимо учитывать, как эти огни получают питание.

Тип лампочки

Хотя вы, возможно, знаете о светодиодных лампах и лампах накаливания, на рынке существует множество других типов лампочек . В зависимости от типа лампочки, которую вы выберете, ваша лампа с датчиком движения соответственно поднимется или упадет в цене. Обычные лампочки для датчиков движения включают:

Тип лампочки	Цена за лампочку
Люминесцентная лампа	2–15 долларов
Halogen	$3 – $12
Compact fluorescent lights (CFL)	$3 – $15
LED	$5 – $50
High-intensity discharge (HID)	$10 – $30

Рабочая сила

Когда вы устанавливаете что-либо электрическое, вам следует вызвать пару надежных рук, наняв местного лицензированного электрика или установщика наружного освещения. стоимость найма электрика для этой работы варьируется от 50 до 150 долларов в час .

Тип датчика

Как и лампочки, на рынке существует множество датчиков, которые вы можете выбрать для своего освещения с датчиком движения. Они будут варьироваться от простых микроволновых или вибрационных датчиков до таких причудливых, как удаленные или томографические датчики. Стоимость различных типов датчиков и осветительных приборов будет варьироваться от:

4124

Тип датчика	Диапазон цен
Микроволновая печь	$30 – $50
Vibration	$30 – $50
Passive infrared	$30 – $100
Automatic	$30 – $100
Ultrasonic	$40 – $100
Зона отражения	40–100 долл. США
Датчики Duel	50–300 долл. США
Дистанционные датчики	50–500 долл. США	300–1000 долларов США

Источник питания

Существует три основных типа подачи электроэнергии: проводная подача электроэнергии, питание от батареи и питание от солнечной батареи. У каждого есть свои плюсы и минусы, и вы должны учитывать все, начиная с того, сколько обслуживания вы предпочитаете, и где именно вы хотите, чтобы свет с датчиком движения.

Вот краткое изложение стоимости каждого источника питания:

• Проводные: 15–200 долларов США за лампу

• Питание от батареек: 20–100 долларов США за лампу

• Питание от солнечных батарей: 25–300 долларов США за лампу

Улучшения и специальные функции, когда ваша собака не хочет выключать фонари 903 они в глубинке для перерыва на горшок? Или, может быть, вы хотите включить свет и настроить параметры по своему усмотрению. Независимо от особенностей, это приведет к увеличению затрат.

Рассчитывайте заплатить следующие цены за обновления:

• Чувствительность ПЭТ: $ 15–40 $ 40 Дополнительные

• Арги прожектора: $ 50–100. Дополнительные

• СТАВЛЕНИЯ: $ 50–200. Самостоятельно

  Если вы знакомы с дрелью и различными насадками, которые к ней прилагаются, у вас может быть возможность самостоятельно установить фонари с батарейным или солнечным питанием. Не пытайтесь самостоятельно установить проводное освещение с датчиком движения, так как вы рискуете получить удар током.

  Установив эти светильники с датчиком движения самостоятельно, вы рассчитываете заплатить в среднем от от 150 до 300 долларов или около от 50 до 150 долларов за счет экономии труда. Инструменты, которые вам, вероятно, понадобятся для этой установки, включают:

  • Drill: $ 80–200

  • Правильный бит сверления: $ 5–15

  • 8-футовый Ladder: $ 100–20018

    11111111111111111111111111111111111111111118

  • 8-футовый Ladder: долл. США 100–20018

    111111111111111111118

  • : долл.

  • Молоток: $5–$20

  • Анкерные болты: 1–5 долларов США за упаковку

  • Хороший друг, который поможет вам: Бесценно

  Стоимость самостоятельной установки светильников с датчиком движения или стоимость найма специалиста

  Самостоятельная установка светильников с датчиками движения стоит в среднем около 225 долларов (если вам не нужно покупать расходные материалы). В то время как стоимость найма квалифицированной компании наружного освещения составит около 425 долларов. Потенциал Экономия 200 долларов привлекательна, но вы рискуете неправильно настроить оборудование и даже повредить свой дом, если оно не будет установлено должным образом.

  Если это светильник с датчиком движения, работающий от батареи или солнечной батареи, в месте, которое легко установить, например, на крыльце или террасе, вы можете установить его самостоятельно.

  Если он жестко подключен или находится в труднодоступном месте, например, в двухэтажном доме или гараже, лучше доверить эту работу профессионалам.

  Как сэкономить деньги при установке светильников с датчиком движения

  Есть несколько способов сэкономить деньги на светильниках с датчиками движения, которые не обязательно связаны с переходом на более дешевые варианты. Один из лучших способов — установить светильник с датчиком движения там, где есть или когда-то был предыдущий светильник. В этих областях уже установлена ​​​​большая часть проводки, и не потребуется много дополнительной работы.

  Другой способ — связаться с вашей компанией по обеспечению безопасности дома, чтобы узнать, есть ли у них какие-либо доступные варианты, которые вы можете добавить к своей ежемесячной плате, вместо того, чтобы оплачивать всю стоимость заранее.

  Часто задаваемые вопросы

  Освещение с датчиком движения потребляет один ватт в режиме ожидания и пять ватт во включенном состоянии. Обычно они включаются в течение одного часа в течение 24 часов, в результате чего общая мощность составляет около 28 Вт в день. Светодиодные лампы потребляют от 6,5 до 8 Вт во включенном состоянии. Если вы оставите светодиод включенным на всю ночь, с 10 до 14 часов ночи, вы рассчитываете потреблять от 65 до 112 Вт за ночь. Вы можете минимально сократить мощность вдвое, переключившись на свет с датчиком движения.

  Да, животные могут включать датчики движения. На самом деле, это причина, по которой некоторые домовладельцы устанавливают датчики движения, чтобы поймать пронырливых маленьких тварей, высматривающих мусор в поисках полуночного перекуса. Однако есть чувствительность к обнаружению животных, поэтому вы можете поискать вариант, который максимально избегает обнаружения животных.

  Использование элементов управления освещением на светильниках с датчиками движения позволяет вам устанавливать яркость, продолжительность освещения, а в роскошной части — даже направление света. Тем не менее, эти элементы управления считаются премиальными, поэтому приготовьтесь заплатить как минимум дополнительные 50 долларов.

  Большинство потенциальных грабителей — любители, стремящиеся быстро заработать после взлома и проникновения. Установив светильники с датчиками движения, системы сигнализации и камеры видеонаблюдения по всему дому, вы, скорее всего, сдержите преступность на своей территории.

  Нужна профессиональная помощь с вашим проектом?

  Получите цитаты от профессионалов с самым высоким рейтингом.

  Рекомендуемые статьи

  • Все, что вы хотели знать о влиянии цветовой температуры на окружающую среду

    от Одри Бруно • 6 января 2022 г.

  • 10 Советов по облегчению меняющихся ламп. Designs • 26 сентября 2013 г.

  Как подключить наружный датчик к сигнальному фонарю

  » Каталог домашней электропроводки
  » Руководство по электропроводке в жилых помещениях для домашней электропроводки
  » Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

  Как подключена проводка датчика движения наружного охранного фонаря? Подключение наружного охранного светильника: как заменить наружный светильник на охранный свет, типовые соединения проводки для датчика охранного освещения.




  Видео по электрике №1 Автоматический переключатель резерва генератора и подпанель электрической цепи Загляните на мой канал YouTube и подпишитесь на мои видео » Спросите электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, и я могу помочь вам правильно подключить!

  Светильники наружной безопасности
  Электрика Вопрос: Как подключена проводка датчика движения наружной лампы безопасности?

  • Подключаю 4-жильный кабель к наружному датчику охранного освещения. Фактический свет отдельный и уже подключен.
  • Новый устанавливаемый датчик — Titan TP140B/TP140W. Четырехжильный кабель выходит из стены и подключается к датчику. Собственно свет, расположенный над ним, подключается отдельно.

  Этот вопрос по электричеству поступил от: Роя, домовладельца из Саратоги, штат Нью-Йорк.

  Ответ Дэйва:
  Спасибо за вопрос по электричеству, Рой.

  Подключение наружного охранного светильника

  Применение: Как подключить наружный охранный светильник.
  Уровень квалификации: от среднего до продвинутого. Этот проект электропроводки лучше всего выполнять лицензированным подрядчиком по электротехнике или сертифицированным электриком.
  Необходимые инструменты: базовый набор инструментов для электриков, сумка с электрическими инструментами и тестер напряжения, лестница из стекловолокна.
  Расчетное время: зависит от личного опыта работы с электропроводкой, количества ламп, которые будут заменены или установлены, и доступа к осветительным приборам.
  Меры предосторожности: Определите цепь освещения или источник питания, выключите его и пометьте примечанием, прежде чем приступать к работе с электропроводкой и соединениями осветительных приборов.
  Примечание. Установка дополнительной электропроводки для наружного освещения должна выполняться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.

  Типовые соединения проводки для светового датчика безопасности

  • Черный провод
    Является ЛИНИЕЙ или питанием входящей цепи.
  • Красный провод
    Является НАГРУЗКОЙ или выходной мощностью светильника.
  • Белый провод
    Нейтральный провод, который обычно используется совместно или подключается к осветительному прибору и датчику или детектору.
  • Зеленый провод или неизолированный провод
    Заземляющий провод, соединенный со всеми заземляющими проводами в монтажной коробке или распределительной коробке.
  Как заменить наружный светильник на сигнальный фонарь
  • Замена светильника на сигнальный фонарь
    Это распространенный проект, в котором существующий осветительный прибор подключается для управления наружным датчиком.
  • Датчик движения
    Датчику требуется питание, и блок датчиков подает питание, управляемое датчиком, на существующий осветительный прибор.
  • От заката до рассвета
    Светильники для наружного освещения с датчиком движения также доступны с функцией от заката до рассвета, которая обеспечивает два уровня освещенности:
  • Более низкий уровень, когда движение не обнаружено.
  • Полная яркость при обнаружении движения.
  • Соединения электропроводки
    Электрическая проводка обычно управляется выключателем внутри дома, или полнофункциональные энергосберегающие наружные светильники включаются в сумерках, выключаются на рассвете и включаются на полную яркость при обнаружении движения. Электрическая проводка в осветительном приборе обычно выполняется путем соединения вместе проводов одного цвета, которые обычно бывают черными, белыми, и оголенного заземляющего провода или зеленого заземляющего провода. Некоторая проводка может отличаться, однако это наиболее распространенный сценарий проводки для светильника на 120 вольт.
  • Уличный светильник
    Эти новые светильники от заката до рассвета являются идеальной заменой существующим уличным светильникам, поскольку они обеспечивают безопасность и экономят энергию.
  • Управление освещением
    Существующий ручной выключатель света можно оставить включенным из-за полностью автоматических функций наружного охранного освещения от заката до рассвета.

  Наслаждайтесь светом безопасности!

  Подробнее об установке наружных светильников


  Подключение светильника с датчиком движения

  Как установить светильники с датчиком движения

  • Установка светильника с датчиком движения
  • обеспечить безопасность
  • энергосбережение
  • , и они могут легко заменить существующее крепление для наружной стены
  .

  Установка освещения в доме

  Электрические нормы для освещения

  Домашний электрический провод

  Электрический провод для дома

  • Полный перечень типов электрических проводов
  • электрические детали, используемые для домашних проектов
  • с информацией об электрическом коде служит руководством по выбору.



  Вам также может быть полезно:

  Видео по электрике #2 Как подключить розетку GFCI без провода заземления Загляните на мой канал YouTube и подпишитесь на мои видео » Спросите электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Продолжайте смотреть, чтобы я мог помочь вам правильно подключить его!

  Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Perfect for Homeowners, Students, Handyman, Handy Women, and Electricians Includes: Wiring GFCI Outlets Wiring Home Electric Circuits 120 Volt and 240 Volt Outlet Circuits Проводные выключатели. Методы подключения для модернизации электропроводки Коды NEC для домашней электропроводки ….и многое другое.




  Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
  Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

  Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
