Как подключить датчик освещенности к прожектору: Схема подключения и монтаж датчика освещенности – СамЭлектрик.ру

Схема подключения датчика освещенности и его установка

В продолжении нашей статьи «Датчик освещенности (освещения) | сумеречный выключатель», мы представляем наглядную схему подключения датчика освещенности, а так же подробную пошаговую фото инструкцию по его установке.

Итак, чтобы лучше разобраться в том, как подключить датчик освещенности, возьмем сумеречный выключатель Steinel серии NightMatic 2000.



Его основные характеристики такие:

— Размеры     99 x 74 x 37 мм
— Питание     230 – 240 В, 50 Гц
— Мощность     макс. 1000 Вт (активная нагрузка, напр. лампа накаливания) макс. 500 Вт (некомпенсированная, индуктивная, cos φ = 0,5, напр. люминисцентные лампы
— Установка светового порога     с силой света примерно в 2 – 10 лк.
— Потребляемая мощность     0,8 Вт
— Класс защиты     IP 54 / II

Схема подключения датчика освещенности

Схема подключения датчика освещения аналогична схеме подключения обыкновенного выключателя, не зря одно из его названий – «сумеречный выключатель». Обычно датчик освещенности ставится в «разрыв» фазного провода идущего к светильнику. Главное различие электропроводки для него, от проводки обычного выключателя, заключается в том, что для работы сумеречного выключателя требуется подвод к нему и нулевого провода, который в обычных выключателях не используется.



При этом электропроводка для датчика освещения может выполнятся двумя основными способами, это:



Схема подключения датчика освещенности через распределительную коробку

В случае, если вы делаете электропроводку для сумеречного выключателя во время ремонта, лучше всего коммутацию проводов сделать через распределительную коробку как показано на изображении ниже. Здесь к светильнику подведен нулевой провод и земля (нулевой защитный провод) прямо из распред. коробки, а фазный провод приходит пройдя через датчик освещения. К самому же датчику подводится соответственно – фазный провод, провод идущий к светильнику и нулевой провод.

Схема подключения датчика освещенности с коммутацией проводов в датчике освещения.

Коммутация проводов в датчике освещенности применяется обычно в тех случаях, когда проводка делается уже при чистовой отделке и нет возможности сделать распределительную коробку. Схема показана ниже. Тут к сумеречному выключателю подходят фаза, ноль и земля, а уже от него идет вывод этих проводников на светильники.

Датчик освещенности | подключение.

В нашем примере установки датчика освещенности, мы будем использовать вторую схему, без использования распределительной коробки. Более подробно о выборе места установки и настройке читайте в статье «Датчик освещенности (освещения) | сумеречный выключатель».

Для большей наглядности, мы произведем установку на стенде. Для этого крепим рядом друг с другом датчик освещенности и лампу в патроне, которая будет символизировать светильник.

Теперь проделываем отверстия в нижней части корпуса датчика освещенности под прокладку проводов, для удобства они изначально намечены производителем. После этого вставляем в готовые отверстия резиновые пробки-уплотнители, из комплекта поставки датчика освещения, которые предотвратят попадание пыли и влаги внутрь.

Важно: Обязательно при установке ориентируйте датчик освещенности вниз вводными проводами, это значительно повысит его пыле и влагозащищенность.



Отключаем подачу электричества и подготавливаем входящий питающий провод, который, согласно схеме, к сумеречному выключателю должен подходить трехжильный: фазный провод – коричневый, рабочий ноль – синий, защитный ноль (земля) – желто–зеленый. Отмеряем необходимую для подключения длину проводов, после чего обрезаем их, а концы зачищаем приблизительно на 10мм.



После этого, просовываем провод через уплотнительную пробку и подсоединяем к датчику освещения в следующем порядке: в клемму с маркировкой L – фазный провод (коричневый), с маркировкой N – нулевой провод (синий), желто-зеленый провод – защитный ноль (Землю) – подводим в отдельно стоящую винтовую клемму, с обозначением заземления, как показано на изображении ниже.



Аналогичным образом поступаем с проводом идущем непосредственно к светильнику – обрезаем по длине и зачищаем концы примерно на 10мм. После этого помещаем так же через уплотнительную пробку, провод в датчик освещения и помещаем в клеммы. Коричневый провод будет питающий, фазный, его помещаем в клемму L со стрелкой, в N со стрелкой клемму помещаем синий провод – это будет рабочий ноль, желто-зеленый провод помещаем в винтовую клемму заземления, где зажимаем ее вместе с уже помещенным туда защитным нулем (землей) питающего кабеля.



Второй конец этого провода, подключаем к светильнику, в нашем случае фазный – коричневый и синий – нулевой провод, непосредственно к клеммам патрона для лампы, а желто-зеленый провод заземления должен подключаться на корпус светильника если он токопроводящий. В нашем случае оставляем его не подключенным.



Осталось сделать необходимую настройку сумеречного выключателя, с помощью регулятора, расположенного над клеммами слева, и одеть защитную крышку на датчик освещения, после чего закрутить крепежные болты на ней. На этом установка датчика освещенности завершена. Включаем подачу электрического тока и тестируем.



Теперь зная, как подключить датчик освещенности на стенде, вы легко сможете проделать это самостоятельно, уже в условиях вашего ремонта, пользуясь любой из схем подключения.

Датчик движения для освещения. Как подключить и настроить.

Подробное руководство о выборе датчиков движения, установке и схемах подключения к светильникам. Рассмотрены вопросы: как подключить датчик движения к прожектору, регулировка датчика движения для включения света, как выбрать светильник для подъезда с датчиком движения и т.д.

варианты-установки-датчиков-движения-в-помещениях

Если вы хотите создать автоматизированную систему освещения для комфортной эксплуатации и экономии электроэнергии, то лучшее решение – подключение датчика движения к лампе.

В этой статье мы предлагаем вам познакомиться с основной информацией о принципах действия датчиков, особенностях ИК- и МВ-моделей, а также способах их подключения к различным источникам света: уличным прожекторам, светодиодным светильникам, галогенным и лампам накаливания.

• Как правильно подключить датчик движения к прожектору, если он не поставляется в комплекте?
• Какие возможны схемы подключения?
• На какие параметры необходимо обратить внимание при установке осветительных приборов, чтобы обеспечить стабильную работу датчика движения?

Обо всем этом вы узнаете ниже.

Датчик движения для освещения подъезда, лестничной площадки и комнат. Какие модели стоит выбирать для создания автоматизированной системы освещения?

Производители предлагают два варианта датчиков движений: микроволновый (МВ) и инфракрасный (ИК).

• Инфракрасные датчики. Принцип действия основан на регистрации изменений ИК-излучения в контролируемом пространстве. При появлении человека в зоне действия датчика изменяется интенсивность естественного потока света. Датчик реагирует на появление «нового» ИК-света на фотоэлементе и включает освещение. Экономия электроэнергии при использовании такого прибора достигает до 95%.
• Микроволновые датчики. Принцип действия основан на излучении и обратном приеме электромагнитных волн. При появлении постороннего объекта в запрограммированной стандартной «схеме» пространства, датчик срабатывает и включает световой прибор.

В 90% светильников для подъездов с датчиком движения выбирают ИК-модели, которые, при своей относительно бюджетной цене, срабатывают на расстояние до 5-10 метров, а также имеют ряд настроек для регулировки режимов включения. МВ-датчики более чувствительны, поэтому их выбирают для систем освещения внутри жилых помещений. Их функционал при правильной настройке позволяет реагировать даже на объекты за дверью, заранее включая свет в техническом помещении, гараже или в коридоре.

схема-установки-датчика-движения

Если вы хотите автоматизировать действующую систему освещения путем отдельной покупки и подключения датчика движения, то необходимо учитывать ряд факторов:

• Для уличных прожекторов рекомендуется выбирать датчики движения со степенью защиты IP65 и выше (корпус не пропускает твердые мелкие частицы и капли). Рабочий диапазон температур ДД должен составлять от -40 до +50°С, чтобы выдерживать любые перепады температур в течение года.
• Светильник для подъезда с датчиком движения IP44 и ниже можно устанавливать, поскольку располагаться он будет «под крышей». Либо надо озаботиться, чтобы над устройствами был предусмотрен отдельный навес. Также в технической документации по эксплуатации следует обязательно соблюсти все рекомендации от производителя по установке.
• С датчиками движения совместимы все светодиодные и галогеновые лампы, прожекторы, а также стандартные лампы накаливания. Все они способны мгновенно включаться по сигналу от ДД и не теряют свой эксплуатационный ресурс при постоянном включении/выключении. Не рекомендуется использовать люминесцентный светильник для подъезда с датчиком движения, поскольку таким осветительным приборам требуется время на включение, а ресурс их работы сокращается на 30-35%. Да и лампы накаливания выгорают в основном при включении, поэтому лучшим вариантов будет светодиодный источник света, тем более, что цены на них в последнее время не такие уж и высокие.

Регулировка датчика движения для включения света

проводится после установки устройства путем выбора настроек чувствительности (пример – исключить срабатывания датчика при приближении животных).

Зона срабатывания у каждой модели определяется техническими характеристиками, а угол обзора зависит от способа установки (для настенных и вкручиваемых в патрон ДД – 120-150°, для потолочных — 360°, для ДД с несколькими вариантами монтажа – 180-360°).

регулировка датчика движения

Перед установкой датчика движения важно убедиться, что в зону «видимости» не попадают объекты, способные излучать свет и тепло, а также другие «преграды», скрывающие человека при его приближении к датчику.

В таких случаях необходимо использовать переходники и подкладки, чтобы разместить ДД под нужным углом.

Как самостоятельно подключить датчик движения к прожектору?

Датчик движения выступает как элемент для замыкания или размыкания в электрической цепи.

В комплектацию большинства моделей входят винтовые клеммники с маркировкой. Датчик подключается к светильникам в соответствии указанных маркировок и типа кабеля.

• L – фазный провод (буква L на клемме ДД указывает на место его подключения)
• N – нулевой (нейтральный) провод синего цвета

Фазный провод L напрямую подключается к соответствующей клемме. От клеммы А датчик движения подключается к прожектору или любому другому осветительному прибору. Нейтральный провод N подключается как к датчику, так и к источнику света, замыкая всю цепь.

Ниже представлена схема этого способа подключения.

Подключение датчика движения к лампе напрямую

Важно: Даже если допустить ошибку в подключении и перепутать провода местами на клеммнике, то опасности нет. ДД не будет работать, а об ошибке в схеме подключения будет свидетельствовать выключенный световой индикатор на корпусе.

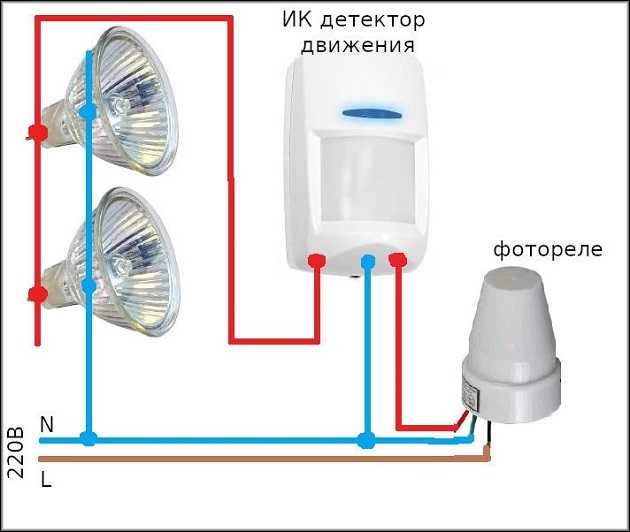

Варианты подключения датчиков движения к осветительным приборам

схема подключения датчика движения без выключателя

Эта схема подключения является основной как для уличного освещения, так и для автоматизированных систем внутри помещений. При нахождении в зоне срабатывания датчика свет будет включаться автоматически. После отсутствия любых движений в рабочей зоне на протяжении заданного интервала времени ДД размыкает цепь и выключает освещение. Другие варианты подключения А в следующем варианте подключения датчика движения через 2-клавишный выключатель предусмотрены все возможные способы включения/отключения освещения:

схема подключения датчика движения через 2-клавишный выключатель

1. Когда обе клавиши выключателя выключены — освещение будет отключено в независимости от датчика.
2. Когда включена левая клавиша выключателя (либо обе клавиши) — освещение будет включено в независимости от датчика.
3. Когда включена правая клавиша выключателя, а левая выключена — освещение будет включаться в автоматическом режиме, т.е. через датчик движения (при наличии движения в его зоне).

Если вы хотите получить более подробные консультации, советы от экспертов, а также заказать услуги монтажа автоматизированных систем освещения под ключ в г. Новосибирске – свяжитесь с нами по телефону +7 (383) 328-17-17 либо через сайт — smartcomp.ru

Часто задаваемые вопросы о датчике движения

: почему мой датчик не выключается?

Ваш датчик движения работал нормально, а теперь не выключается ни с того ни с сего? Не волнуйтесь, обычно это легко исправить.



Проблема

Некоторые датчики движения имеют встроенную функцию блокировки. Если функция блокировки включена, индикатор датчика будет гореть до тех пор, пока функция блокировки не будет отключена. Эта функция переопределения часто включается случайно, что вызывает путаницу и ошибочное мнение, что датчик неисправен!

‍

Эту функцию можно активировать, если несколько раз быстро включить и выключить свет. Так что, если вы включали и выключали переключатель, пытаясь выяснить, какой из них «выключен», возможно, вы случайно активировали функцию блокировки.



В качестве альтернативы, функция блокировки также может быть активирована при отключении электроэнергии (незначительные колебания в электросети могут обмануть переключатель, заставив его думать, что он неоднократно включался и выключался). Это может сбить с толку, но не обязательно означает, что ваш датчик неисправен.

  ‍

Решение

Единственный способ выключить функцию блокировки — выключить переключатель и подождать от 30 секунд до 1 минуты, прежде чем снова включить его. Это должно сбросить датчик, чтобы он снова работал при обнаружении движения. Если это не сработает, подойдите к своему распределительному щиту и выключите все цепи освещения в доме и подождите от 30 секунд до 1 минуты, прежде чем снова включить его.



Если вы попытались сбросить функцию блокировки, но ваш датчик по-прежнему не работает, возможно, неисправен сам датчик. В этом случае вам необходимо вызвать электрика для проверки датчика.



Как этого избежать

Из-за этой неприятной проблемы и путаницы, которую она вызывает, Kenner Electrics никогда не рекомендует датчики со встроенным ручным переключателем блокировки. Мы также стараемся избегать интегрированных сенсорных светильников со встроенным датчиком движения, потому что они обычно имеют встроенную функцию блокировки, а также ограничивают гибкость вашего освещения, поскольку свет может управляться только датчиком (а не обычным датчиком). выключатель света), поэтому их нельзя заставить оставаться включенными, если вы хотите, чтобы они тоже были без использования встроенной функции блокировки. Хотя они могут быть идеальным решением в некоторых ситуациях, эти интегрированные датчики освещения также исключают возможность подключения нескольких источников света к одному датчику движения.

Вместо этого мы предпочитаем поставлять и устанавливать независимые датчики движения (без встроенных переключателей ручного управления). Это означает, что мы можем смешивать и сочетать несколько источников света, подключенных к одному датчику. Независимые датчики обычно также более качественные и имеют большую дальность обнаружения.



Чтобы реализовать функцию ручного управления (возможность оставить включенным свет, управляемый датчиком), мы можем установить дополнительную проводку и настроить переключение датчика и света так, чтобы были достигнуты следующие настройки :

• Если переключатель освещения «включен», то освещение, управляемое датчиком, включено (и остается включенным).
• Если переключатель освещения «выключено», освещение, управляемое датчиком, включается при срабатывании датчика движения.
• Для тех, кто хочет еще больше контроля, мы можем установить 3-позиционные переключатели, которые имеют дополнительное положение, которое полностью выключает датчик + свет, чтобы свет не мог включиться (иногда используется, если датчик света возле окна спальни).

Устанавливая независимые датчики движения без встроенной функции ручного управления, Kenner Electrics гарантирует своим клиентам максимальную гибкость, производительность и надежность сенсорных светильников. Мы рекомендуем и устанавливаем высококачественные датчики движения Clipsal Infrascan, которые надежны и имеют большой радиус действия и отлично подходят в качестве датчика движения общего назначения. У нас также есть другие продукты, которые мы рекомендуем в зависимости от вашей уникальной ситуации. Наши опытные электрики позаботятся о том, чтобы ваши лампы и датчики были расположены правильно, чтобы обеспечить максимальный охват.

Посетите наш веб-сайт, чтобы узнать, как мы можем помочь.

‍

Как сделать так, чтобы датчик движения оставался включенным?

Установка датчика движения для освещения имеет два основных преимущества.

Во-первых, это означает, что свет будет автоматически включаться всякий раз, когда вы входите в зону, на которую направлен датчик.

Идеально подходит для освещения подъездной дороги и дорожки, когда вы возвращаетесь домой, или для задней части дома, когда вам нужно просто вынести мусор.

И второе преимущество заключается в том, что свет будет выключаться, когда он вам не нужен, что продлит срок его службы и сэкономит вам энергию (и, следовательно, деньги).

Но что делать, если вы не хотите, чтобы они выключались? Что, если вы решили, что хотите, чтобы свет оставался включенным, но датчик продолжает его выключать?

Вы можете постоянно поддерживать свет датчика движения, подключив его к двойному выключателю или трехпозиционному выключателю, настроенному на обход датчика в одном положении. В качестве альтернативы, большинство датчиков движения будут продолжать гореть, если вы быстро выключите датчик, а затем снова включите его.

В этой статье я объясню:

• Есть ли у датчиков движения ручной переключатель
• Если вам нужно перемонтировать цепь
• Как вы можете переопределить свет датчика движения
• Как заставить свет гореть немного дольше

Есть ли у датчика движения ручной переключатель?

Все производители разные, поэтому я не могу комментировать каждый датчик движения на рынке.

Но потратьте всего несколько минут на покупку датчика в Интернете, и вы увидите, что очень немногие из них имеют встроенный в датчик ручной переключатель, который позволяет вам отключить его.

Что может показаться необычным — почему бы не сделать что-то настолько простое?

Но помните, что это не просто добавление переключателя; это подключение решения, которое в основном обходит весь продукт.

Таким образом, возникает дополнительное время на разработку компонентов датчика и, что особенно важно, дополнительные расходы.

Так что, к сожалению, если вы хотите иметь возможность постоянно включать датчик движения, вам придется рассмотреть другой вариант.

В качестве альтернативы вам нужно будет просто перемещаться перед ним всякий раз, когда он выключается, чтобы снова активировать его.

Нужно ли переподключать датчик движения, чтобы он оставался включенным?

Есть один способ, которым вы всегда можете включить свет с датчиком движения, если хотите, но он зависит от умной проводки и дополнительного переключателя.

Некоторые задаются вопросом, нужен ли датчику движения переключатель, встроенный в цепь.

Как правило, это хорошая идея, потому что это означает, что вы можете отключить цепь в тот момент, когда вы знаете, что вам не нужен свет, или когда вы просто не хотите его использовать.

Однако, если вы решите использовать двойной переключатель или переключатель с двумя включенными положениями и центральным выключенным положением, вы можете подключить цепь так, чтобы она была либо полностью отключена, управляемой датчиком PIR, либо постоянно включена. .

Замена проводки с помощью двух выключателей

Если вы собираетесь использовать два выключателя, вот как это сделать:

• От источника питания подключите нейтральный провод к клемме, которая затем разветвляется на датчик и свет
• Проделайте то же самое с заземляющим проводом – подключите его через другую клемму к датчику и светильнику
• Провод под напряжением от источника питания должен идти к общей клемме на первом выключателе
• Затем линия должна быть разделена — от клеммы L1 на первом коммутаторе к общей клемме на втором коммутаторе и клемме под напряжением на датчике
• Затем вы прокладываете другой кабель под напряжением от клеммы L1 на втором выключателе, разделяя его между светом и переключаемой клеммой под напряжением на датчике

Если вы установите переключатели таким образом, левый переключатель будет главным переключателем. В выключенном положении схема полностью выключена, а при включении по существу активирует второй переключатель.

При первом включенном и втором выключенном свете освещение будет работать только при срабатывании датчика. Если оба переключателя находятся в положении «включено», свет будет гореть постоянно.

Замена проводки с помощью одного трехпозиционного переключателя

Тот же принцип применяется с одним трехпозиционным переключателем:

• Опять же, нейтральный и заземляющий провода от источника питания проходят через отдельные клеммы, а затем разделяются между датчиком и светом.
• Провод под напряжением проходит к общей клемме в центре переключателя, которая находится в выключенном положении
• Затем вы прокладываете провод под напряжением от клеммы L1 на коммутаторе к клемме под напряжением на датчике
• Наконец, разделите провод под напряжением от клеммы L2 к переключаемой клемме под напряжением на датчике и непосредственно к светильнику

Цепь отключена, когда переключатель находится в центральном положении с этой настройкой.

При включении в верхнем положении L1 на датчик подается питание, поэтому освещение включается только при обнаружении движения. В нижнем положении переключателя L2 свет получает постоянную мощность и поэтому всегда включен.

Как отключить индикатор детектора движения, чтобы он оставался включенным?

Если ваш датчик движения уже подключен к одному выключателю, вы можете чувствовать себя неуверенно или некомфортно при переподключении, чтобы настроить его на постоянную работу, если вы этого хотите.

Хорошая новость в том, что вам это может и не понадобиться.

Некоторые датчики движения имеют встроенную блокировку, оставляющую свет включенным. Поэтому все, что вам нужно сделать, это выключить датчик с помощью настенного выключателя, а затем немедленно включить его снова.

Возможно, вам придется сначала выключить его вместе с другими, оставить примерно на 10 секунд, а затем быстро включить-выключить-включить.

Он не будет работать с каждым датчиком, но это обычное переопределение, в результате чего свет остается включенным.

Если у вас есть датчик перехода от рассвета к закату, он обычно сбрасывается и начинает работать в обычном режиме при следующем изменении уровня освещенности; в противном случае, чтобы вернуть его в нормальный режим, просто выключите его, подождите 10 секунд, а затем снова включите.

Как заставить свет датчика движения оставаться включенным дольше?

Наконец, маленький совет для тех, кто просто хочет, чтобы их датчик движения дольше горел после срабатывания.

Это не будет держать его включенным бесконечно, но это способ гарантировать, что свет не выключится слишком быстро.

Хотя датчики движения, как правило, не имеют встроенного выключателя, у большинства из них есть таймер, обычно крошечный циферблат.

В зависимости от вашей модели он может быть отмечен секундами/минутами или не отмечен. В любом случае, поворот по часовой стрелке продлит время включения света.

Если вам интересно, что такое другие переключатели на датчике движения.
